3 FIXING POINTS kg GROUP I. Click. SAFETY BELT installation diagram. Warning: Do not use other fixing points than the indicated ones.

Transkrypt

1

2 GROUP I Suitable for children weighing from 9 to 18kg Baby 9-18 kg 3 FIXING POINTS Use the three-point safety belt and the ISOFIX connector to install the seat. ISOFIX connector installation diagram The ISOFIX connector must be connected with the top belt. You mustn t use it separately. Top belt Forward facing Use the three-point safety belt and the ISOFIX connector to install the seat. SAFETY BELT installation diagram Warning: Do not use other fixing points than the indicated ones. FIXING POINTS Top belt Click connector Warning: Do not use other fixing points than the indicated ones

3 GROUP II Suitable for children weighing from 15 to 25kg Toddler kg Forward facing GROUP III Suitable for children weighing from 22 to 36kg kg Child Forward facing Warning: Do not use other fixing points than the indicated ones. 3 FIXING POINTS Use the three-point safety belt and the ISOFIX connector to install the seat. SAFETY BELT installation diagram Warning: Do not use other fixing points than the indicated ones. 3 FIXING POINTS Use the three-point safety belt and the ISOFIX connector to install the seat. SAFETY BELT installation diagram Adjust the headrest up or down to the suitable position. Detailed installation instruction 04 05

4 Detailed installation instruction Important information Warning: Note: Please read this manual carefully before using the car safety seat and keep it for future reference. Improper installation may lead to a serious threat to the life of your child! Do not use only 2 points of the safety harness. To provide maximum safety, always use all the 3 points. Please use the safety seats in strict accordance with local laws and regulations. The vehicle safety belt must be approved by ECE R16 or other equivalent standard. Do not mount the safety seat in a front car seat with an airbag, unless it is disable. Otherwise it can cause death or a serious injury of the child. Please check the manual of your vehicle to find the information regarding the installation of a child safety seat. As far as children aged 0-12 are concerned, vehicle s back seats are the safest place to mount the safety seat. This safety seat has to be installed in a forward-facing position. Do not mount it sideways or in a rear-facing way. In case of any doubts regarding the installation of the safety seat, please contact your vehicle dealer. Proper and improper installation of the safety seat: This is the ISOFIX car safety seat compliant with ECE R44/04. It can only be mounted in the cars equipped with ISOFIX connectors. The product must be installed in a car (according to the vehicle s manual) in a place and position suitable for a given group and an ISOFIX type. This safety seat is designed for the I, II and III ISOFIX age group, that is for children weighing from 9 to 36 kg. B A A A B Wrong position It cannot be installed in a vehicle with an active airbag It can be used with a 3- point safety harness

5 Safety notes before usage To ensure maximum safety of your child, please read this manual carefully before using the car safety seat! The safety seat is suitable for children weighing from 9 to 36 kg. The safety seat can only be used in vehicles equipped with a 3-point safety belt and an ISOFIX connector with an upper clasp. Please install the safety seat according to the backseat stickers or the instructions given in this manual. This safety seat must only be installed in a forward-facing position. Only the correct use of the safety belts ensures maximum protection of the child during an accident. Please do not forget to properly secure the safety seat even when it is empty. The unsecured safety seat can cause injury to the people in the car during an accident or heavy braking. It is forbidden to use unsuitable cushions or any other unfit accessories with the safety seat. During an accident the safety seat is subjected to large forces that may seriously damage its construction. Therefore, it is not recommended to continue using the safety seat after the accident. In that case it is recommended to replace the safety seat with a new one. During a serious accident the safety of the passengers depends mainly on the structure of the vehicle. The safety seat alone cannot fully protect the child from all harm. Nevertheless, the correct installation and use of the safety seat provides a better chance of their survival. Make sure that all the users can properly install and use the safety seat. Do not use the safety seat without the cover. Do not replace the cover with the one that is not recommended by the manufacturer. It is an integral part of the product and it contributes to the safety of the child. When the car is parked in sunlight, please cover the safety seat. It is recommended not to expose the safety seat to direct sunlight. Otherwise it may become hot and cause harm to the child s skin. If it is not used, please store the safety seat in a safe place. Do not place any heavy objects on the safety seat. It can be dangerous to use any uncertified or modified products. It is also not recommended to use products without installation manual. During the installation of the safety seat always follow the instructions provided by the manufacturer. Do not try to disassemble the components of the safety seat or modify the way of connection of the safety belts, unless such a method is described in the manual. Do not use other fixing points than the ones indicated in the manual. Do not place any objects, such as bags, books etc. on the safety seat. Otherwise, they may cause injury to the people in the vehicle during an accident or heavy breaking. Do not install the safety seat on an unlocked folding car seat. Unlocked car seats may affect the safety of the child during an accident or heavy breaking. Do not leave your child unattended in the safety seat, even for a short period of time. If the child unfastens the safety belt, please stop immediately and fasten it back. It is recommended to teach children safety habits. Therefore always fasten your seat belt to set a good example. Do not violate the safety rules when your child is crying

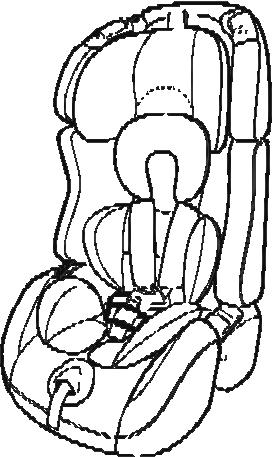

6 Shoulder belt hook (For Group III only) Adjustable headrest Headrest adjuster 5-point harness Harness guiding hole Top safety strap 5-point harness Baby headrest Rotating ISOFIX Connector Back pad Shoulder pad Crotch pad Lap belt hook Safety buckle Harness fixer 5-point harness adjustment strap ISOFIX release handle Harness adjustment button 10 11

7 ISOFIX usage during the installation ISOFIX ANCHORAGE SYSTEM ISOFIX is the system of connectors enabling the installation of safety seats in a vehicle. It comprises of two connectors located between the seats and the backrest. They are an integral part of the vehicle s structure and therefore provide stable and more reliable mounting. Warning: Always use both ISOFIX connectors together. Do not use them separately. Hold the base of the safety seat and push it toward the vehicle s seat until the ISOFIX connectors snap into place. Two audible clicks indicate that the connectors are properly locked. The safety seat is equipped with ISOFIX anchorage system. It includes two ISOFIX connectors on the bottom and a top safety strap. The system is used to strengthen the connection between the safety seat and the vehicle seat, in terms of the installation for Group I, II or III. It must be used together with a 3-point safety belt. Do not use the ISOFIX system alone. Make sure that the indicators of both ISOFIX connectors turned green If they are red, it means that the safety seat has been installed improperly. Please install the safety seat again. Find the vehicle s ISOFIX connectors and mount the guides. You do not need to install the guides if it is not necessary in a given vehicle. Spin out both ISOFIX connectors at the rear bottom of the safety seat base so that they face backward. Pull out the safety seat hard to make sure it is properly secured. Install the 3-point safety belt (for more information, please see page 18)

8 ISOFIX top strap installation ISOFIX TOP STRAP Attaching the top strap to the fixing points: In most vehicles the fixing point is located on the rear windscreen panel, behind the back seats. This fixing point is located on the boot floor, behind the back seats. The connector is located right under the vehicle s seats. You need to fold down the seats to find it. The fixing point is located at the rear side of the vehicle s back seats. Make sure that the ISOFIX connectors are installed correctly. Press the top strap adjuster button and pull the top strap in or out to adjust it. The top strap adjustment can increase the fixing strength. However, it s not suitable in case of some vehicles (including those equipped with ISOFIX connectors). The position of the fixing points may vary depending on a given vehicle. In order to install the safety seat as firmly and properly as possible, please refer to the information in the vehicle s manual. Make sure that the strap is not twisted and lock it in the vehicle s ISOFIX connector. Pull out the adjustment end of the top strap in order to tighten the safety seat firmly to the vehicle s seat. Vehicle s icons indicating the fixing point and the connector The top strap is properly installed when the indicator on the adjuster turns green. If there is no green indicator on the top adjuster, or it is covered, it means that the safety seat mount is not firm enough, or it has been installed improperly. In that case you need to install the top strap again

9 ISOFIX connectors disassembly Top strap unfastening Hold the both sides of the safety seat s base and push it toward the vehicle s seat. Pull the ISOFIX release handle and use the other hand to unclip the connector. Press the top strap adjuster button and loosen the strap. Press down the elastic end of the top strap. Other way CLICK (or) release the green button on the ISOFIX connector. The click sound indicates that the ISOFIX connectors have been unfastened. Take out the end of the top strap. Repeat the steps above to unlock the other ISOFIX connector. Now, the disassembly is finished

10 Installation for Group I (9-18kg) - after the ISOFIX assembly Group I: Securing a child with a 5-point safety harness Pull out the vehicle s 3-point safety belt. The vehicle s lap belt should be carried through the guide hook and under the armrest. Make sure the safety seat is properly secured on the car seat. Press the red button on the 5-point safety belt buckle to unfasten it. Carry the vehicle s lap belt under the safety seat and run it through the guide hook on the other side. Lock the metal end of the vehicle s seat belt in the car buckle. Put the two parts of the bucket and their straps on the armrests so that they don t block the seat. Then, place your child in the safety seat. Put the two metal connectors together. CLICK Run the vehicle s shoulder belt through the holes on the backrest of the seat, as shown in the picture. Tighten the belt and check whether the safety seat is firmly mounted. If it is loose, tighten the belt again. Insert the two metal connectors into the bucket. The click sound indicates that the safety harness has been properly fastened. Make sure that the harness is properly secured. 5-point safety harness adjustment Please, find more details on the next page

11 How to tighten / loosen the 5-point safety harness 5-point safety harness height adjustment Pull out the adjustment strap to tighten the 5-point safety harness. The harness should be adjusted so that there is a two-finger gap between it and the child. It must be neither too tight nor too loose. Unfasten the 5-point safety harness. Remove the two shoulder straps from the harness connector at the back of the safety seat. Use one hand to press the adjustment button. If it is necessary, press the adjustment button and pull the harness to loosen it. Pull the straps out of the safety seat. Choose a desirable height and slide the straps through the corresponding holes. You can disassembly and remove the 5-point safety harness if the child weights more than 15 kg or is taller than 1 meter. Insert the two shoulder straps into the connector at the back of the safety seat and finish the adjustment

12 Removing the 5-point safety harness Installation of the 5-point safety harness Make the straps as loose as possible and open the harness buckle. Check the position of the three harness connectors under the safety seat. Make sure that the safety seat cover is properly installed. Run the straps through the proper holes and lock them with the metal connectors. Ensure that the straps are not twisted. Remove one of the connectors from the safety strap. Then, pull out the strap from the safety seat. Repeat the step above for the other connectors. Ensure that all the connectors and straps have been properly installed and secured. Put one shoulder pad on each of the two shoulder straps, anti-slip side facing inwards. Remove the two shoulder straps from the harness connector at the back of the safety seat. Pull the straps out of the safety seat. Choose a desirable height and slide the straps through the corresponding holes. Insert the two shoulder straps into the connector at the back of the safety seat. After all these steps the installation is finished

13 Installation for Group II (15-25kg) Installation for Group III (22-36kg) Remove the 5-point safety harness. Mount the safety seat using the ISOFIX connectors. Place your child in the safety seat. Remove the 5-point safety harness. Mount the safety seat using the ISOFIX connectors. Adjust the height of the headrest so that it is the most suitable for your child. Carry the vehicle s belt under the armrest, over the child s body and under the other armrest. Run the vehicle s shoulder belt across the child s chest. Carry the vehicle s belt under the armrest, over the child s body and under the other armrest. Run the vehicle s shoulder belt across the child s chest. CLICK CLICK Carry the vehicle s shoulder belt according to the instruction in the picture. Fasten the vehicle s belt locking the metal connector into the vehicle s buckle. Then, tighten the belt slightly to finish the installation. Run the vehicle s belt through the red guide hook at the top of the safety seat. Fasten the vehicle s belt locking the metal connector into the vehicle s buckle. Then, tighten the belt slightly to finish the installation

14 Cover removal Cleaning the cover Remove the cover from between the safety harness. Take off the rest of the cover from the headrest. Ensure not to damage the EPS foam. Use natural detergents and warm water (below 30 C). Do not machine wash. Do not tumble dry. Do not wring. and warm water to wash. Do not wash Caution: Excessive scrubbing can damage the surface of the cover or the sponge. Unfasten the safety harness plastic buckle and remove the backrest cover. Remove the crotch pad. Push the safety harness buckle through the belt hole in the cushion cover. Remove the cushion cover

15 GRUPA 1 Odpowiedni dla dzieci o wadze od 9 do 18kg Bobas 9-18 kg PUNKTY MOCOWANIA Użycie 3-punktowego połączenia pasa bezpieczeństwa + złącze ISOFIX do przymocowania fotelika Schemat podłączenia złącza ISOFIX 3 Górny pasek Przodem do kierunku jazdy PUNKTY MOCOWANIA Użyj 3-punktowego połączenia pasa bezpieczeństwa + złącze ISOFIX do przymocowania fotelika Schemat mocowania PASÓW BEZPIECZEŃSTWA Ikona górnego paska Złącze ISOFIX musi być połączone z górnym paskiem. Nie można podłączać go osobno. Ostrzeżenie Nie należy używać innych punktów mocowania za wyjątkiem wskazanych. Górny-pas Klik połączenie Ostrzeżenie Nie należy używać innych punktów mocowania za wyjątkiem wskazanych

16 GRUPA 2 Odpowiedni dla dzieci o wadze od 15 do 25kg Maluch kg Przodem do kierunku jazdy GRUPA 3 Odpowiedni dla dzieci o wadze od 22 do 36kg Dziecko kg Przodem do kierunku jazdy Ostrzeżenie Nie należy używać innych punktów mocowania za wyjątkiem wskazanych. 3 Użycie 3-punktowego połączenia pasa bezpieczeństwa + złącze ISOFIX do przymocowania fotelika Schemat mocowania PASÓW BEZPIECZEŃSTWA PUNKTY MOCOWANIA Ostrzeżenie Nie należy używać innych punktów mocowania za wyjątkiem wskazanych. 3 PUNKTY MOCOWANIA Użycie 3-punktowego połączenia pasa bezpieczeństwa + złącze ISOFIX do przymocowania fotelika Schemat mocowania PASÓW BEZPIECZEŃSTWA Regulacja zagłówka w górę lub w dół. Ustaw odpowiednią pozycję

17 Detail installation way Istotne informacje Uwaga: Proszę przeczytać tą instrukcję przed użyciem fotelika samochodowego. Instrukcję obsługi należy zachować na czas użyteczności produktu. Nieprawidłowy montaż może spowodować zagrożenie życia Twojego dziecka! Ostrzeżenie Nie w o l n o u ż y w a ć 2 - p u n k t ó w p a s ó w b e z p i e c z e ń s t w a p o j a z d u. N a l e ż y u ż y w a ć 3 - p u n k t o w e g o s y s t e m u p a s ó w b e z p i e c z e ń s t w a. Proszę korzystać z fotelików w ścisłej zgodzie z prawem I przepisami krajowymi. Pas bezpieczeństwa pojazdu musi być zatwierdzony przez standard ECE R16 lub inny równoważny standard. Nie wolno montować fotelika na przednim siedzeniu pasażera z poduszką powietrzną, chyba że jest wyłączona. Poduszka powietrzna może spowodować śmierć lub poważne obrażenia. Proszę sprawdzić instrukcję dotyczącą korzystania z system mocowania fotelika w instrukcji obsługi pojazdu. Siedzenia z tyłu pojazdu są najbezpieczniejszym miejscem, dla dzieci w wieku do 12 lat. Ten fotelik samochodowy musi być zamontowany przodem do kierunku jazdy, nie może być instalowany bokiem lub tyłem do kierunku jazdy. Jeśli masz wątpliwości co do montażu fotelika z twoim pojeździe, skontaktuj się z dostawcą pojazdu.. Prawidłowy I nieprawidłowy montaż fotelika: To jest URZĄDZENIE PRZYTRZYMUJĄCE DLA DZIECI ISOFIX. Posiada ono homologację zgodną z regulaminem nr 44, seria poprawek 04 do ogólnego zastosowania w pojazdach wyposażonych w systemy mocowania ISOFIX Pasuje ono do pojazdów z pozycjami zatwierdzonymi jako pozycje ISOFIX (zgodnie z instrukcją obsługi pojazdu) w zależności od kategorii fotelika dla dziecka i mocowania. Grupa wagowa i klasa wielkości ISOFIX, dla której przeznaczone jest urządzenie: grupa I, II, III, rozmiar ISOFIX I B A A A Zła pozycja Nie może być zamontowany w pojeździe z aktywną poduszką powietrzną. B Może być stosowany z 3-punktowym systemem pasów.

18 Wskazówki bezpieczeństwa przed użyciem Ostrzeżenia Proszę przeczytać tą instrukcję uważnie przed użyciem fotelika. Aby zapewnić Twojemu dziecku najwyższy stopień bezpieczeństwa! Fotelik powinien być stosowany dla dzieci o wadze od 9 do 36 kg. Fotelik musi być stosowany w pojazdach posiadających 3-punktowy pas bezpieczeństwa oraz złącze ISOFIX z górnym zapięciem. Proszę zainstalować fotelik dziecięcy, zgodnie z naklejkami na tylnych siedzeniach lub instrukcją obsługi. Fotelik może być zainstalowany tylko przodem do kierunku jazdy.. Tylko prawidłowe korzystanie z pasów bezpieczeństwa zapewni dziecku maksymalną ochronę podczas wypadku. Proszę również pamiętać o zabezpieczeniu pustego fotelika, niezabezpieczony fotelik może spowodować obrażenia innych osób podczas wypadku lub mocnego hamowania.. Zabrania się łączenia fotelika z innymi nieprzystosowanymi siedziskami. Nie zaleca się dalszego używania fotelika po wypadku, gdzie urządzenie zostało poddane dużym siłom I na prężeniom. W takiej sytuacji zaleca się wymianę fotelika. Podczas groźnego wypadku, bezpieczeństwo pasażerów zależy głównie od konstrukcji pojazdu. Fotelika bezpieczeństwa sam nie uchroni dziecka przed wszelkimi obrażeniami. Jednak prawidłowy montaż I korzystanie z fotelika zapewnia większe szansę na przeżycia dziecka. Upewnij się że wszyscy użytkownicy fotelika potrafią z niego prawidłowo korzystać. Fotelik nie może być używany bez pokrowca, pokrycie nie może być zastąpione innymi nie zalecanymi przez producenta, ponieważ jest integralną częścią urządzenie I ma wpływ ma bezpieczeństwo dziecka. Podczas postoju w słońcu, należy nakryć pokrowiec fotelika, zalecane jest aby fotelik był przechowywany z dala od promieni słonecznych. Fotelik nie jest wyposażony w pokrycie tekstylne, ponieważ może to być zbyt niebezpieczne dla skóry dziecka. Prosimy przechowywać fotelik w bezpiecznym miejscu, gdy nie jest używany. Nie umieszczaj ciężkich przedmiotów na górze fotelika, Produkt bez certyfikatu oraz po modyfikacji jest niebezpieczny. Produkty bez instrukcji montażu producenta są również niebezpieczne.. Proszę przestrzegać metody montażu która znajduje się w instrukcji obsługi producenta, aby uniknąć blokady siedzeń oraz drzwi. Nie próbuj rozmontowywać fotelika na części lub zmieniać sposób podłączenia pasów bezpieczeństwa, chyba że ten sposób jest opisany w instrukcji obsługi. Nie należy używać innych punktów instalacji, oprócz tych które zostały zdefiniowane.. Zabrania się umieszczać na foteliku przedmiotów tj.: torby, książki podobnych. W przypadku hamowania, może spowodować to obrażenia osób znajdujących się w pojeździe. Zabrania się montaż fotelika na składanym siedzeniu samochodowym beż zablokowania. Niezablokowane siedzenia lub kanapy mogą wpłynąć negatywnie na bezpieczeństwo dziecka, podczas hamowania lub wypadku. Nigdy nie zostawiaj dziecka w foteliku bez opieki, nawet w krótkim czasie. Jeśli dziecko odepnie pas bezpieczeństwa, należy niezwłocznie się zatrzymać i zapiąć pas bezpieczeństwa. Należy uczyć dzieci koncepcji bezpieczeństwa, zawsze zapinaj pasy jako dobry przykład. Nie naruszaj zasad bezpieczeństwa, kiedy dziecko płacze. Uwaga: Nie stawiaj fotelika przodem do kierunku jazdy z włączoną poduszką powietrzną, może to spowodować śmierć lub trwały uszczerbek na zdrowiu. Twarde elementy oraz plastikowe części urządzenia przytrzymującego dla dzieci należy umieścić i zainstalować w taki sposób, by w normalnych warunkach eksploatacji pojazdu nie mogły zostać uwięzione przez przesuwane siedzenie lub drzwi pojazdu

19 Hak pasa barku (tylko dla grupy 3) Regulacja zagłówka Regulowany zagłówek 5-punktowy System uprzęży Otwór na uprząż Górny pas bezpieczeństwa 5-punktowy System uprzęży Mały zagłówek Obracane złącze ISOF IX Złącze Oparcie Nakładka Nakładka Hak pasa biodrowego Klamra bezpieczeństwa Mocowanie 5-punktowa uprząż regulacji pasa ISOFIX uchwyt zwalniający Uprząż regulowana przyciskiem 36 37

20 Wykorzystanie złącz ISOFIX do montażu ISOFIX SYSTEM MOCOWANIA ISOFIX jest systemem mocowania fotelików dziecięcych na siedzeniach w samochodzie. System ISOFIX składa się z dwóch uchwytów, które znajdują się między siedzeniami a oparciem fotela. Uchwyty te są przymocowane bezpośrednio do konstrukcji pojazdu. W stosunku do pasów ISOFIX zapewnia sztywniejsze zamocowanie, co przekłada się na wyższe bezpieczeństwo. Ostrzeżenie Złącza ISOFIX muszą być podłączone oba razem. Złącza nie mogą być podłączone osobno, pojedynczo. Przytrzymując podstawę fotelika, wciskaj ją powoli do wewnątrz siedzeń. Aż do momentu gdy złącza ISOFIX się zatrzasną, Dwa kliknięcia, będą oznaczały poprawne zamocowanie fotelika. Fotelik jest wyposażony w system mocowania ISOFIX (w tym dwa złącza ISOFIX na dole I górny pasek bezpieczeństwa). Jest on używany w celu wzmocnienia połączenia między fotelikiem dziecięcym a siedzeniem pojazdu, w zakresie instalacji dla grupy I, II lub III. Powinien być stosowany z 3-punktowym systemem pasów bezpieczeństwa, stosowanie osobno jest zabronione. Upewnij się że oba wskaźnik na złączu ISOFIX zmieniły się na zielone Jeśli wskaźniki na złączu ISOFIX będą czerwone, znaczy to że fotelik został źle zamocowany. Zainstaluj fotelik ponownie. Znajdź złącza ISOFIX w pojeździe I zamontuj prowadniki, nie trzeba instalować prowadników, jeśli nie są wymagane w danym pojeździe. Przykręć dwa złącza ISOFIX do tylnej dolnej podstawy fotelika. Pociągnij fotelik mocno, aby upewnić się że jest prawidłowo zamocowany. Instalacja 3-puktowych p a s ó w b e z p i e c z e ń s t w a (szczegóły na stronie 44.) 38 39

21 Instalacja górnego paska ISOFIX ISOFIX GÓRNY PASEK Łączenie górnego paska do do punktów mocowania: Dla większości samochodów, fotelik na tylnym siedzeniu, mocowanie na tylnej półce przy tylnej szybie. Mocowanie do podłogi bagażnika, która znajduje się za tylnymi siedzeniami. Mocowanie tuż pod siedzeniami pojazdu, trzeba położyć siedzenia aby znaleźć zaczep. Mocowanie do tylnych siedzeń pojazdu. Upewnij się że złącza system mocowania ISOFIX zostały prawidłowo zainstalowane. Nacisnij przycisk regulatora na górnym pasku, pociągnij lub wciągnij górny pasek aby go wyregulować. Korzystanie z górnego paska, znacznie zwiększa siłę mocującą, ale nie nadaje się do wszystkich pojazdów. (w tym niektórych pojazdów wyposażonych w złącze ISOFIX) wyposażonych w uchwyt górnego paska. Pozycja mocowania będzie się różnić w zależności od pojazdu. Proszę odnieść się do szczegółów instrukcji obsługi w celu montażu fotelika w najbardziej optymalny I mocny sposób. Upewnij się że pas nie jest skręcony I jest dobrze ustawiony względem uchwytu znajdującego się w pojeździe. Pociągnij końcówkę paska górnego, aby docisnąć fotelik do siedzenia. Ikony pojazdu pokazujące łączenie paska górnego I łącznik Oznacza to że instalacja górnego paska została zakończona pomyślnie. Na górnym regulatorze widnieje zielony znacznik. Jeśli na górnym regulatorze nie widać zielonego znacznika lub jest przykryty oznacza to że fotelik jest za luźno lub źle zamocowany. Należy poprawić montaż

22 Demontaż zaczepów ISOFIX od pojazdu Demontaż paska górnego od pojazdu Trzymając podstawę fotelika z obu stron, wciskaj fotelik w stronę siedzenia. Pociągnij uchwyt zwalniający ISOFIX, aby odłączyć mocowanie. Naciśnij regulator górnego paska I poluzuj pasek. Naciśnij elastyczną końcówkę paska górnego do dołu. Druga opcja KLIK (lub) Zwolnij zielony przycisk, który znajduje się na uchwycie ISOFIX. Kiedy usłyszysz kliknięcie, oznaczać to będzie że złączka ISOFIX została rozłączona. Wysuń końcówkę paska górnego. Odblokuj złącze ISOFIX z drugiej strony. Odmontowanie uchwytów ISOFIX zostało zakończone

23 Instalacja dla GRUPY I (9-18kg) po zamontowaniu ISOFIX a Grupa I: Zabezpieczanie dziecka 5-punktowymi pasami fotelika Pociągnij pas bezpieczeństwa. Pas pojazdu powinien zostać przeprowadzony przez hak biodrowy następnie pod łokietnikiem. Upewnij się że fotelik został mocno zamontowany na siedzeniach pojazdu. Naciśnij czerwony przycisk na klamrze 5-punktowych pasów bezpieczeństwa aby odblokować pasy. Przeciągnij pas bezpieczeństwa pod fotelikiem I przeprowadź go przez hak biodrowy z drugiej strony. Zablokuj pasa bezpieczeństwa wpinając go w uchwyt. Rozłóż pasy bezpieczeństwa fotelika I zablokuj o podłokietniki, następnie poprawnie umieścić dziecko w foteliku. Złóż dwie części metalowe klamry razem. KLIK Przeprowadź górną część pasa przez otwory znajdujące się na oparciu fotelika jak na rysunku. Naciągnij pas oraz sprawdź czy foteli jest mocno zamontowany. Jeśli jest luźno, naciągnij pas ponownie. Włóż dwie części metalowej klamry w uchwyt. Po usłyszeniu kliknięcia, pas zostanie zablokowany. Upewnij się że pas został poprawnie zablokowany. Regulacja 5-punktowych pasów bezpieczeństwa. Proszę przejść na następną stronę po więcej szczegółów

24 Jak naciągnąć I poluzować pasy fotelika Regulacja wysokości pasów fotelika Pociągnij regulację pas, aby naciągnąć uprząż pasów bezpieczeństwa fotelika Pomiędzy pasami a dzieckiem powinna być przestrzeń na dwa palce. Pasy nie powinny być wyregulowane za ciasno lub za luźno. Odblokuj zapięcie pasów bezpieczeństwa. Usuń dwa pasy ramiączek ze złącznik znajdującej się z tyłu fotelika. Naciśnij przycisk regulacji pasów jedna ręką. Przytrzymując przycisk regulacji, pociągnij pasy aby je poluzować. Wyciągnij pasy z fotelika. Wybierz wysokość na jakiej chcesz zamontować pasy i wsuń je w odpowiednie otwory Możesz zdemontować pasy jeśli waga dziecka przekracza 15kg lub wzrost sięga powyżej 1 metra. Wsuń oba pasy ramiączek fotelika w złączkę która znajduje się z tyłu fotelika. Zakończ regulację

25 Demontowanie pasów fotelika Montaż pasów bezpieczeństwa fotelika Poluzuj pasy jak najbardziej się da i otwórz klamrę szelek. Sprawdź położenie trzech złączek uprzęży pod fotelikiem. Upewnij się że pokrowiec fotelika został prawidłowo założony. Włóż pasy w odpowiednie kanały i zablokuj je metalowymi złączkami. Upewnij się że pasy nie są skręcone. Wyciągnij jedną ze złączek z pasa bezpieczeństwa. Po odmontowaniu złączki, wyciągnij pas. Powtórz te czynności dla pozostałych złączek. Upewnij się że wszystkie pasy i złączki są prawidłowo włożone i zabezpieczone. Umieść oddzielnie naramienniki na pasach. Mata anty poślizgowa powinna być skierowana do środka. Usuń dwa pasy ramiączek ze złącznik znajdującej się z tyłu fotelika. Wyciągnij pasy z fotelika Wybierz wysokość na jakiej chcesz zamontować pasy i wsuń je w odpowiednie otwory. Wsuń oba pasy ramiączek fotelika w złączkę która znajduje się z tyłu fotelika. Instalacja zakończona

26 Instalacja dla GRUPY II (15-25kg) Instalacja dla GRUPY III (22-36kg) Usuń pasy bezpieczeństwa fotelika. Zamontuj fotelik używając uchwytów ISOFIX. Umieść dziecko na foteliku. Usuń p a s y b e z p i e c z e ń s t w a Fotelika. Zamontuj fotelik używając uchwytów ISOFIX. Ustaw odpowiednią wysokość zagłówka dla swojego dziecka. Przeciągnij pas pojazdu pod podłokietnikiem z jednej strony, przekładając pas nad dzieckiem, przeciągnij pas pod drugim podłokietnikiem. Górną część pasa przeciągnij przez klatkę piersiową dziecka. Przeciągnij pas pojazdu pod podłokietnikiem z jeden strony, przekładając pas nad dzieckiem, przeciągnij pas pod drugim podłokietnikiem. Górną część pasa przeciągnij przez klatkę piersiową dziecka. KLIK KLIK Przeprowadź pas tak jak na zdjęciu. Zapnij pas bezpieczeństwa, następnie naciągnij go z wyczuciem aby zakończyć instalację. Przeprowadź pas przez czerwony uchwyt od górnej strony. Zapnij pas bezpieczeństwa, następnie naciągnij go z wyczuciem aby zakończyć instalację

27 Zdejmowanie pokrowca Czyszczenie p o k r o w c a Wyciągnij pokrowiec z pomiędzy pasów bezpieczeństwa fotelika. Zdejmij resztę pokrowca z zagłówka, uważaj aby nie uszkodzić pianki. Używać naturalnych detergentów i ciepłej wody ( poniżej 30 o C). nie prać w pralce. Nie wirować i nie wyciskać. Uwaga: Nadmierne szorowanie może zniszczyć powierzchnię pokrowca lub gąbki Rozepnij plastikowe klamry i zdejmij pokrowiec oparcia fotelika. Zdejmij podkładkę krocza. Przepchaj klamrę pasa bezpieczeństwa, wysuwając ją przez otwór na pas. Zdejmij pokrowiec siedzenia
