1 / Battery Charging Systems / Welding Technology / Solar Electronics Selectiva Plus E CS Návod k obsluze Nabíjecí přístroj PL Instrukcja obsługi Prostownik RU Ðóêîâîäñòâî ïî ýêñïëóàòàöèè Çàðÿäíîå óñòðîéñòâî HU Kezelési útmutató Akkumulátortöltő készülék SK Návod na obsluhu Nabíjačka akumulátorov 42,0410,

2

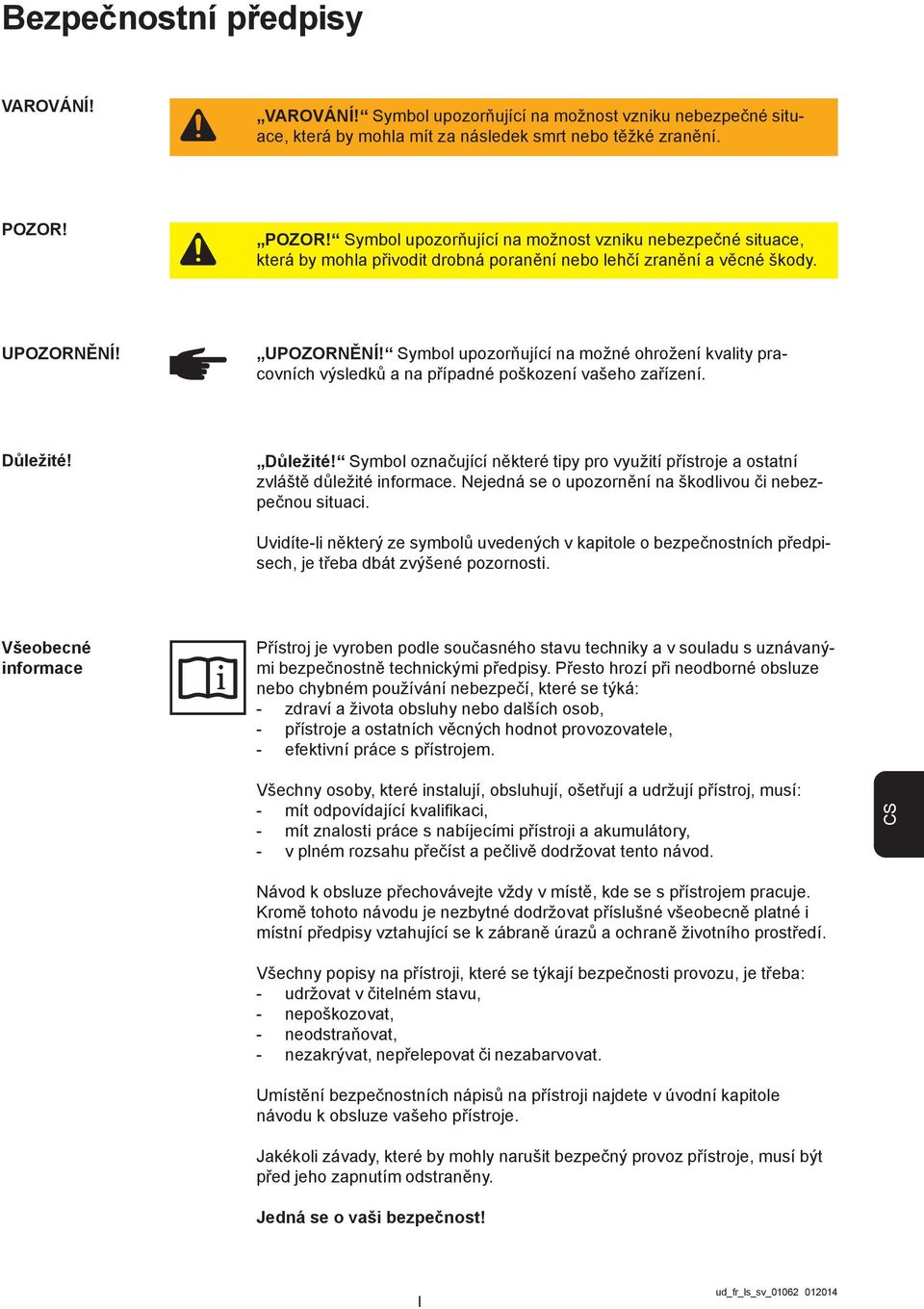

3 Bezpečnostní předpisy VAROVÁNÍ! VAROVÁNÍ! Symbol upozorňující na možnost vzniku nebezpečné situace, která by mohla mít za následek smrt nebo těžké zranění. POZOR! POZOR! Symbol upozorňující na možnost vzniku nebezpečné situace, která by mohla přivodit drobná poranění nebo lehčí zranění a věcné škody. UPOZORNĚNÍ! UPOZORNĚNÍ! Symbol upozorňující na možné ohrožení kvality pracovních výsledků a na případné poškození vašeho zařízení. Důležité! Důležité! Symbol označující některé tipy pro využití přístroje a ostatní zvláště důležité informace. Nejedná se o upozornění na škodlivou či nebezpečnou situaci. Uvidíte-li některý ze symbolů uvedených v kapitole o bezpečnostních předpisech, je třeba dbát zvýšené pozornosti. Všeobecné informace Přístroj je vyroben podle současného stavu techniky a v souladu s uznávanými bezpečnostně technickými předpisy. Přesto hrozí při neodborné obsluze nebo chybném používání nebezpečí, které se týká: - zdraví a života obsluhy nebo dalších osob, - přístroje a ostatních věcných hodnot provozovatele, - efektivní práce s přístrojem. Všechny osoby, které instalují, obsluhují, ošetřují a udržují přístroj, musí: - mít odpovídající kvalifikaci, - mít znalosti práce s nabíjecími přístroji a akumulátory, - v plném rozsahu přečíst a pečlivě dodržovat tento návod. CS Návod k obsluze přechovávejte vždy v místě, kde se s přístrojem pracuje. Kromě tohoto návodu je nezbytné dodržovat příslušné všeobecně platné i místní předpisy vztahující se k zábraně úrazů a ochraně životního prostředí. Všechny popisy na přístroji, které se týkají bezpečnosti provozu, je třeba: - udržovat v čitelném stavu, - nepoškozovat, - neodstraňovat, - nezakrývat, nepřelepovat či nezabarvovat. Umístění bezpečnostních nápisů na přístroji najdete v úvodní kapitole návodu k obsluze vašeho přístroje. Jakékoli závady, které by mohly narušit bezpečný provoz přístroje, musí být před jeho zapnutím odstraněny. Jedná se o vaši bezpečnost! I ud_fr_ls_sv_

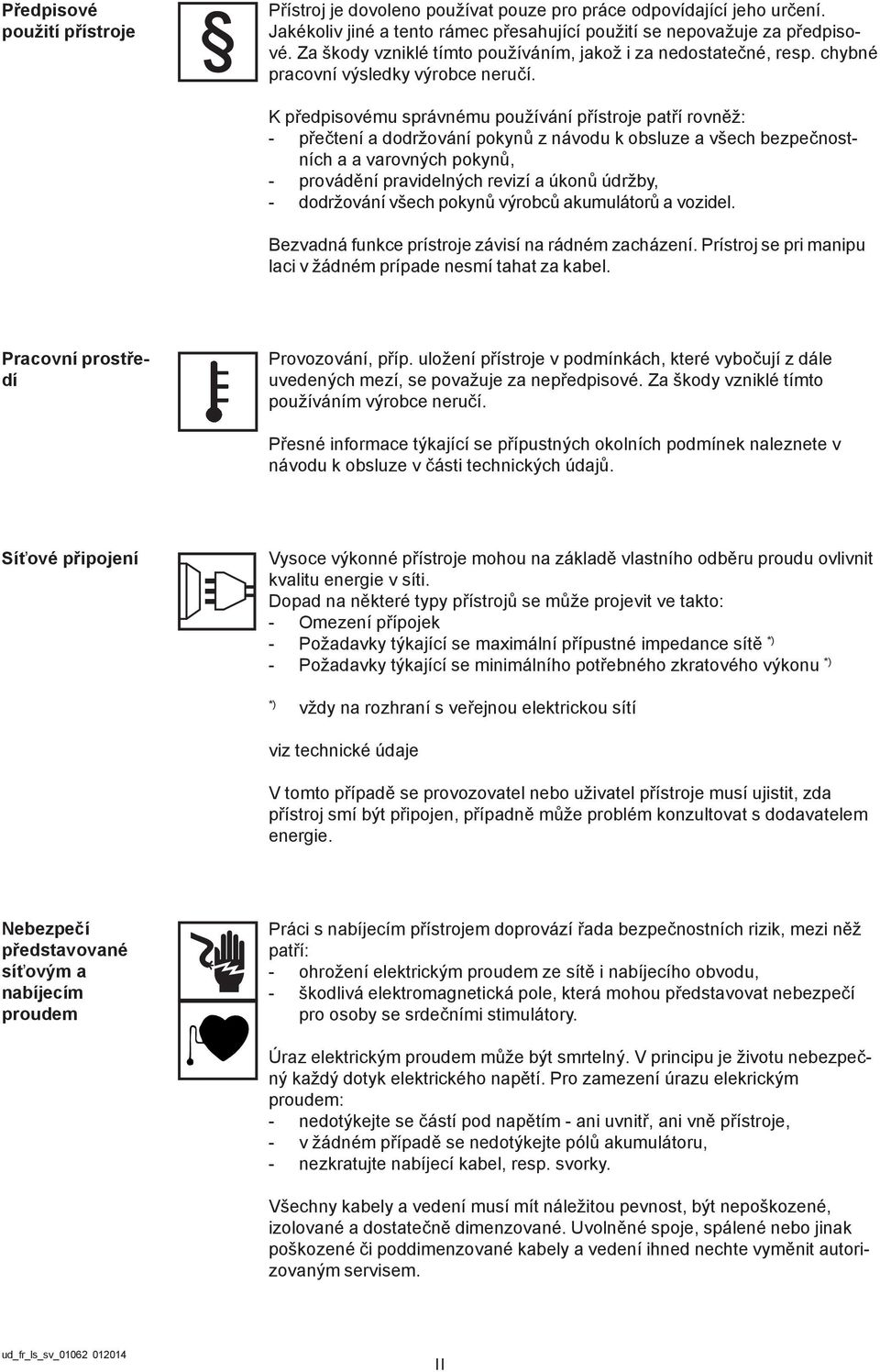

4 Předpisové použití přístroje Přístroj je dovoleno používat pouze pro práce odpovídající jeho určení. Jakékoliv jiné a tento rámec přesahující použití se nepovažuje za předpisové. Za škody vzniklé tímto používáním, jakož i za nedostatečné, resp. chybné pracovní výsledky výrobce neručí. K předpisovému správnému používání přístroje patří rovněž: - přečtení a dodržování pokynů z návodu k obsluze a všech bezpečnostních a a varovných pokynů, - provádění pravidelných revizí a úkonů údržby, - dodržování všech pokynů výrobců akumulátorů a vozidel. Bezvadná funkce prístroje závisí na rádném zacházení. Prístroj se pri manipu laci v žádném prípade nesmí tahat za kabel. Pracovní prostředí Provozování, příp. uložení přístroje v podmínkách, které vybočují z dále uvedených mezí, se považuje za nepředpisové. Za škody vzniklé tímto používáním výrobce neručí. Přesné informace týkající se přípustných okolních podmínek naleznete v návodu k obsluze v části technických údajů. Síťové připojení Vysoce výkonné přístroje mohou na základě vlastního odběru proudu ovlivnit kvalitu energie v síti. Dopad na některé typy přístrojů se může projevit ve takto: - Omezení přípojek - Požadavky týkající se maximální přípustné impedance sítě *) - Požadavky týkající se minimálního potřebného zkratového výkonu *) *) vždy na rozhraní s veřejnou elektrickou sítí viz technické údaje V tomto případě se provozovatel nebo uživatel přístroje musí ujistit, zda přístroj smí být připojen, případně může problém konzultovat s dodavatelem energie. Nebezpečí představované síťovým a nabíjecím proudem Práci s nabíjecím přístrojem doprovází řada bezpečnostních rizik, mezi něž patří: - ohrožení elektrickým proudem ze sítě i nabíjecího obvodu, - škodlivá elektromagnetická pole, která mohou představovat nebezpečí pro osoby se srdečními stimulátory. Úraz elektrickým proudem může být smrtelný. V principu je životu nebezpečný každý dotyk elektrického napětí. Pro zamezení úrazu elekrickým proudem: - nedotýkejte se částí pod napětím - ani uvnitř, ani vně přístroje, - v žádném případě se nedotýkejte pólů akumulátoru, - nezkratujte nabíjecí kabel, resp. svorky. Všechny kabely a vedení musí mít náležitou pevnost, být nepoškozené, izolované a dostatečně dimenzované. Uvolněné spoje, spálené nebo jinak poškozené či poddimenzované kabely a vedení ihned nechte vyměnit autorizovaným servisem. ud_fr_ls_sv_ II

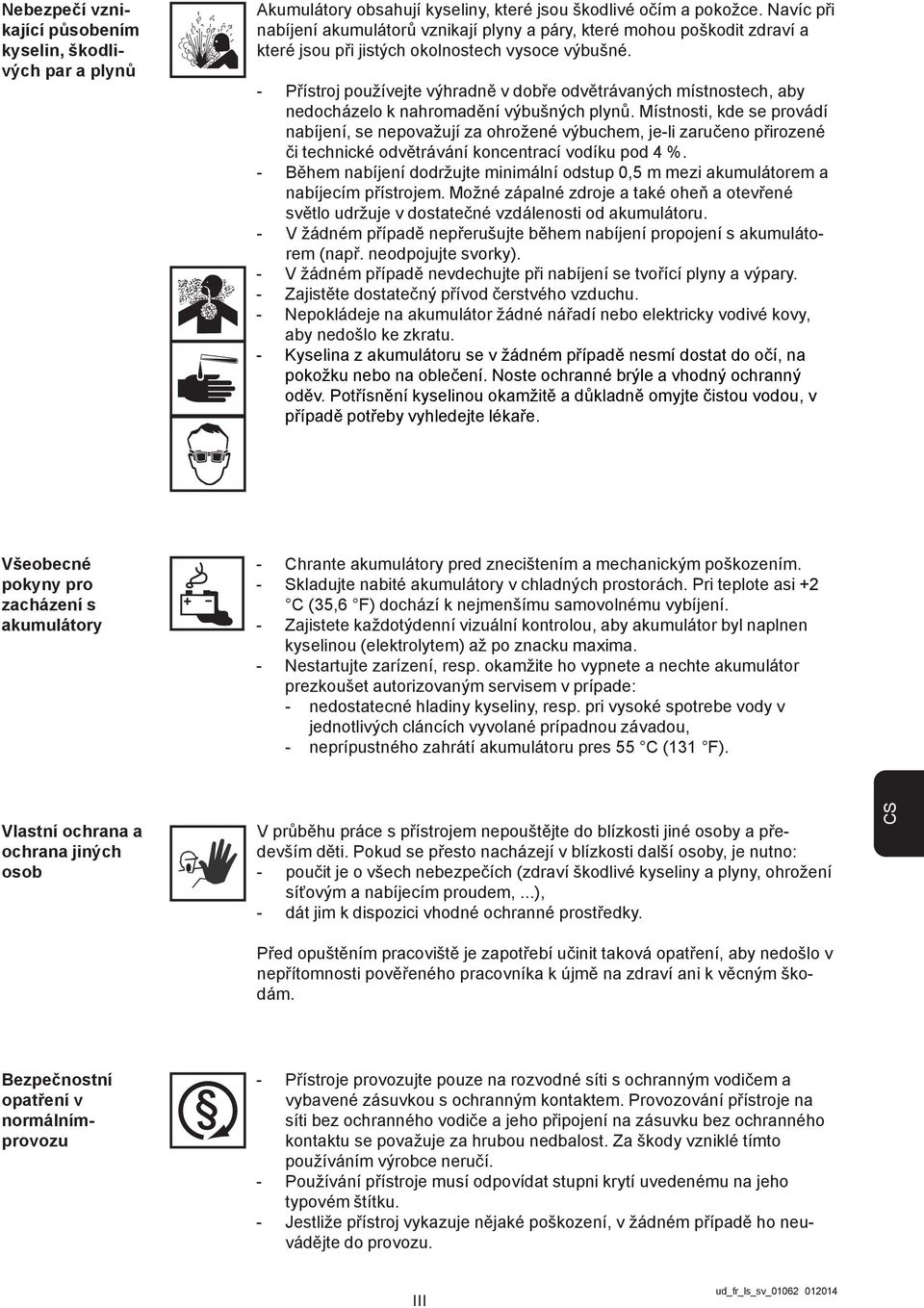

5 Nebezpečí vznikající působením kyselin, škodlivých par a plynů Akumulátory obsahují kyseliny, které jsou škodlivé očím a pokožce. Navíc při nabíjení akumulátorů vznikají plyny a páry, které mohou poškodit zdraví a které jsou při jistých okolnostech vysoce výbušné. - Přístroj používejte výhradně v dobře odvětrávaných místnostech, aby nedocházelo k nahromadění výbušných plynů. Místnosti, kde se provádí nabíjení, se nepovažují za ohrožené výbuchem, je-li zaručeno přirozené či technické odvětrávání koncentrací vodíku pod 4 %. - Během nabíjení dodržujte minimální odstup 0,5 m mezi akumulátorem a nabíjecím přístrojem. Možné zápalné zdroje a také oheň a otevřené světlo udržuje v dostatečné vzdálenosti od akumulátoru. - V žádném případě nepřerušujte během nabíjení propojení s akumulátorem (např. neodpojujte svorky). - V žádném případě nevdechujte při nabíjení se tvořící plyny a výpary. - Zajistěte dostatečný přívod čerstvého vzduchu. - Nepokládeje na akumulátor žádné nářadí nebo elektricky vodivé kovy, aby nedošlo ke zkratu. - Kyselina z akumulátoru se v žádném případě nesmí dostat do očí, na pokožku nebo na oblečení. Noste ochranné brýle a vhodný ochranný oděv. Potřísnění kyselinou okamžitě a důkladně omyjte čistou vodou, v případě potřeby vyhledejte lékaře. Všeobecné pokyny pro zacházení s akumulátory - Chrante akumulátory pred znecištením a mechanickým poškozením. - Skladujte nabité akumulátory v chladných prostorách. Pri teplote asi +2 C (35,6 F) dochází k nejmenšímu samovolnému vybíjení. - Zajistete každotýdenní vizuální kontrolou, aby akumulátor byl naplnen kyselinou (elektrolytem) až po znacku maxima. - Nestartujte zarízení, resp. okamžite ho vypnete a nechte akumulátor prezkoušet autorizovaným servisem v prípade: - nedostatecné hladiny kyseliny, resp. pri vysoké spotrebe vody v jednotlivých cláncích vyvolané prípadnou závadou, - neprípustného zahrátí akumulátoru pres 55 C (131 F). Vlastní ochrana a ochrana jiných osob V průběhu práce s přístrojem nepouštějte do blízkosti jiné osoby a především děti. Pokud se přesto nacházejí v blízkosti další osoby, je nutno: - poučit je o všech nebezpečích (zdraví škodlivé kyseliny a plyny, ohrožení síťovým a nabíjecím proudem,...), - dát jim k dispozici vhodné ochranné prostředky. CS Před opuštěním pracoviště je zapotřebí učinit taková opatření, aby nedošlo v nepřítomnosti pověřeného pracovníka k újmě na zdraví ani k věcným škodám. Bezpečnostní opatření v normálnímprovozu - Přístroje provozujte pouze na rozvodné síti s ochranným vodičem a vybavené zásuvkou s ochranným kontaktem. Provozování přístroje na síti bez ochranného vodiče a jeho připojení na zásuvku bez ochranného kontaktu se považuje za hrubou nedbalost. Za škody vzniklé tímto používáním výrobce neručí. - Používání přístroje musí odpovídat stupni krytí uvedenému na jeho typovém štítku. - Jestliže přístroj vykazuje nějaké poškození, v žádném případě ho neuvádějte do provozu. III ud_fr_ls_sv_

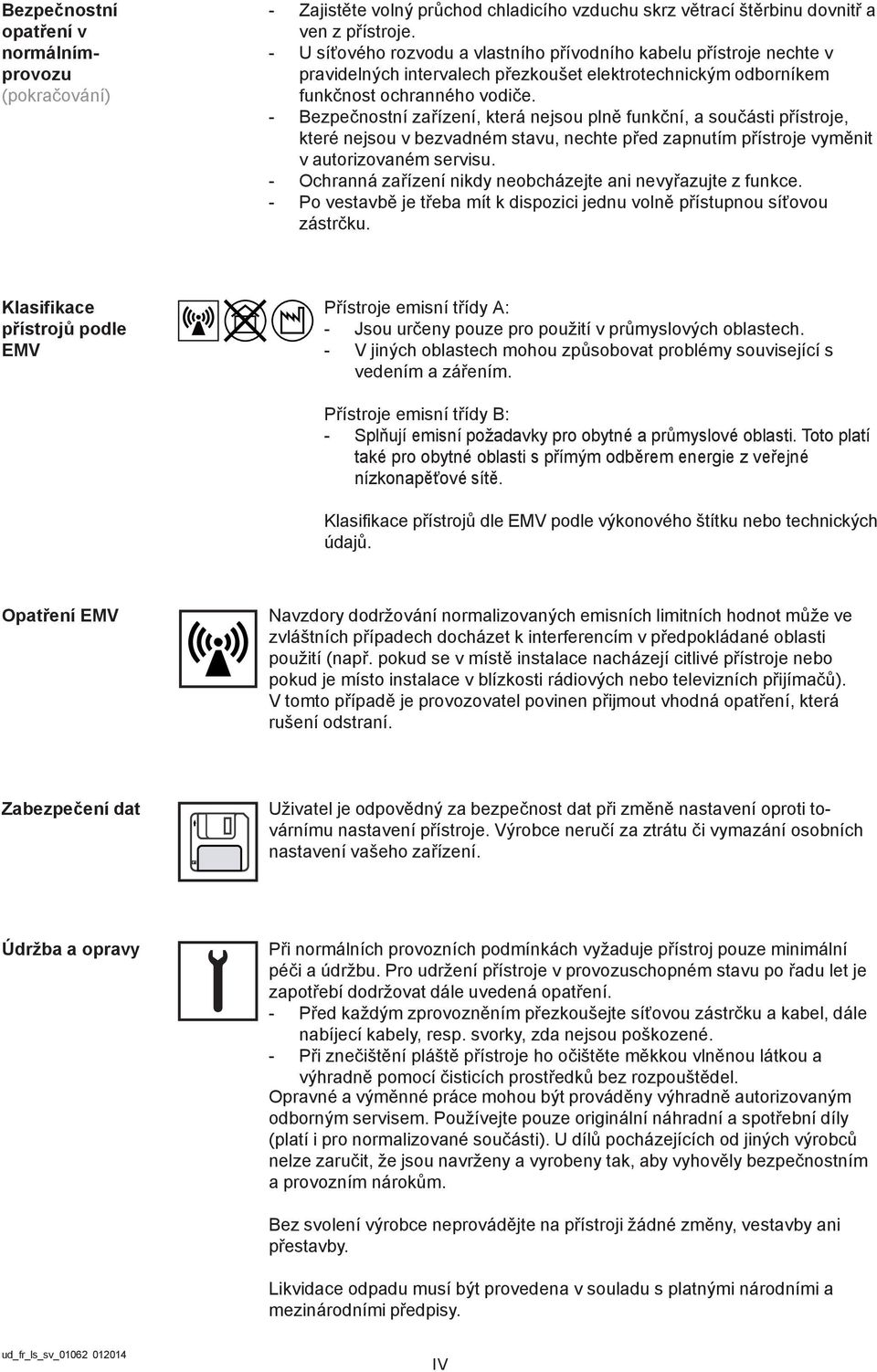

6 Bezpečnostní opatření v normálnímprovozu (pokračování) - Zajistěte volný průchod chladicího vzduchu skrz větrací štěrbinu dovnitř a ven z přístroje. - U síťového rozvodu a vlastního přívodního kabelu přístroje nechte v pravidelných intervalech přezkoušet elektrotechnickým odborníkem funkčnost ochranného vodiče. - Bezpečnostní zařízení, která nejsou plně funkční, a součásti přístroje, které nejsou v bezvadném stavu, nechte před zapnutím přístroje vyměnit v autorizovaném servisu. - Ochranná zařízení nikdy neobcházejte ani nevyřazujte z funkce. - Po vestavbě je třeba mít k dispozici jednu volně přístupnou síťovou zástrčku. Klasifikace přístrojů podle EMV Přístroje emisní třídy A: - Jsou určeny pouze pro použití v průmyslových oblastech. - V jiných oblastech mohou způsobovat problémy související s vedením a zářením. Přístroje emisní třídy B: - Splňují emisní požadavky pro obytné a průmyslové oblasti. Toto platí také pro obytné oblasti s přímým odběrem energie z veřejné nízkonapěťové sítě. Klasifikace přístrojů dle EMV podle výkonového štítku nebo technických údajů. Opatření EMV Navzdory dodržování normalizovaných emisních limitních hodnot může ve zvláštních případech docházet k interferencím v předpokládané oblasti použití (např. pokud se v místě instalace nacházejí citlivé přístroje nebo pokud je místo instalace v blízkosti rádiových nebo televizních přijímačů). V tomto případě je provozovatel povinen přijmout vhodná opatření, která rušení odstraní. Zabezpečení dat Uživatel je odpovědný za bezpečnost dat při změně nastavení oproti továrnímu nastavení přístroje. Výrobce neručí za ztrátu či vymazání osobních nastavení vašeho zařízení. Údržba a opravy Při normálních provozních podmínkách vyžaduje přístroj pouze minimální péči a údržbu. Pro udržení přístroje v provozuschopném stavu po řadu let je zapotřebí dodržovat dále uvedená opatření. - Před každým zprovozněním přezkoušejte síťovou zástrčku a kabel, dále nabíjecí kabely, resp. svorky, zda nejsou poškozené. - Při znečištění pláště přístroje ho očištěte měkkou vlněnou látkou a výhradně pomocí čisticích prostředků bez rozpouštědel. Opravné a výměnné práce mohou být prováděny výhradně autorizovaným odborným servisem. Používejte pouze originální náhradní a spotřební díly (platí i pro normalizované součásti). U dílů pocházejících od jiných výrobců nelze zaručit, že jsou navrženy a vyrobeny tak, aby vyhověly bezpečnostním a provozním nárokům. Bez svolení výrobce neprovádějte na přístroji žádné změny, vestavby ani přestavby. Likvidace odpadu musí být provedena v souladu s platnými národními a mezinárodními předpisy. ud_fr_ls_sv_ IV

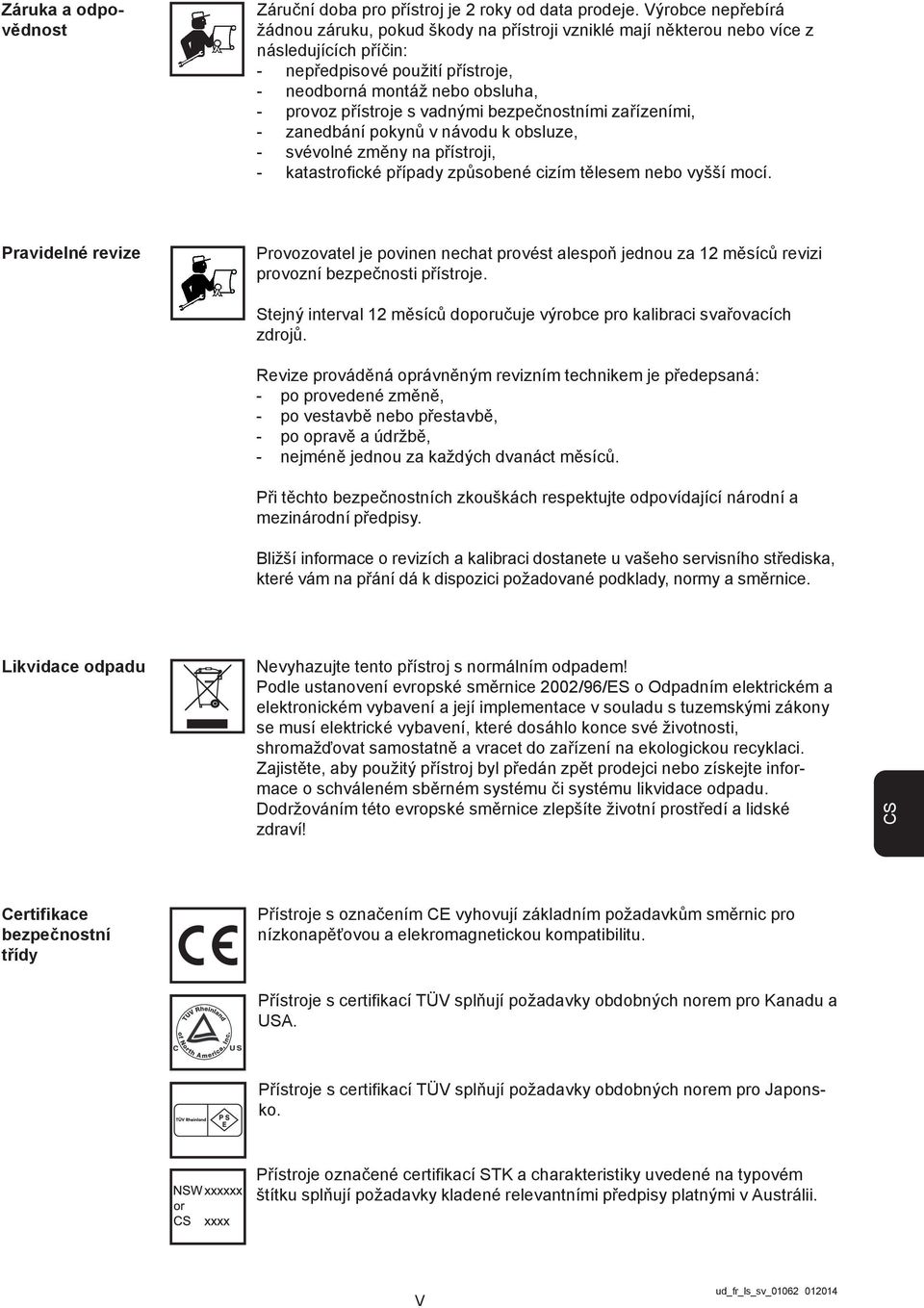

7 Záruka a odpovědnost Záruční doba pro přístroj je 2 roky od data prodeje. Výrobce nepřebírá žádnou záruku, pokud škody na přístroji vzniklé mají některou nebo více z následujících příčin: - nepředpisové použití přístroje, - neodborná montáž nebo obsluha, - provoz přístroje s vadnými bezpečnostními zařízeními, - zanedbání pokynů v návodu k obsluze, - svévolné změny na přístroji, - katastrofické případy způsobené cizím tělesem nebo vyšší mocí. Pravidelné revize Provozovatel je povinen nechat provést alespoň jednou za 12 měsíců revizi provozní bezpečnosti přístroje. Stejný interval 12 měsíců doporučuje výrobce pro kalibraci svařovacích zdrojů. Revize prováděná oprávněným revizním technikem je předepsaná: - po provedené změně, - po vestavbě nebo přestavbě, - po opravě a údržbě, - nejméně jednou za každých dvanáct měsíců. Při těchto bezpečnostních zkouškách respektujte odpovídající národní a mezinárodní předpisy. Bližší informace o revizích a kalibraci dostanete u vašeho servisního střediska, které vám na přání dá k dispozici požadované podklady, normy a směrnice. Likvidace odpadu Nevyhazujte tento přístroj s normálním odpadem! Podle ustanovení evropské směrnice 2002/96/ES o Odpadním elektrickém a elektronickém vybavení a její implementace v souladu s tuzemskými zákony se musí elektrické vybavení, které dosáhlo konce své životnosti, shromažďovat samostatně a vracet do zařízení na ekologickou recyklaci. Zajistěte, aby použitý přístroj byl předán zpět prodejci nebo získejte informace o schváleném sběrném systému či systému likvidace odpadu. Dodržováním této evropské směrnice zlepšíte životní prostředí a lidské zdraví! CS Certifikace bezpečnostní třídy Přístroje s označením CE vyhovují základním požadavkům směrnic pro nízkonapěťovou a elekromagnetickou kompatibilitu. Přístroje s certifikací TÜV splňují požadavky obdobných norem pro Kanadu a USA. Přístroje s certifikací TÜV splňují požadavky obdobných norem pro Japonsko. Přístroje označené certifikací STK a charakteristiky uvedené na typovém štítku splňují požadavky kladené relevantními předpisy platnými v Austrálii. V ud_fr_ls_sv_

8 Autorské právo Autorské právo na tento návod k obsluze zůstává výrobci. Text a vyobrazení odpovídají technickému stavu v době zadání do tisku. Změny vyhrazeny. Obsah tohoto návodu nezakládá žádné nároky ze strany kupujícího. Vřele uvítáme jakékoliv návrhy týkající se zlepšení dokumentace a upozornění na případné chyby. ud_fr_ls_sv_ VI

9 Obsah Všeobecné informace... 2 Bezpečnost... 2 Předpisové použití přístroje... 2 Použité symboly... 2 Ovládací prvky a přípojky... 3 Ovládací prvky a přípojky... 3 Možnosti montáže... 4 Varianta montáže na podlahu... 4 Minimální vzdálenosti... 4 Varianta montáže na stěnu... 4 Nabíjení akumulátoru... 5 Zahájení nabíjecího procesu... 5 Nabíjecí proces... 5 Zobrazování parametrů během procesu nabíjení... 6 Přerušení nabíjecího procesu... 6 Ukončení nabíjecího procesu / odpojení akumulátoru... 6 Nabídka Info... 7 Všeobecné informace... 7 Vstup do nabídky a základní informace o nabídce Info... 7 Volitelné doplňky... 8 Bezpečnost... 8 Volitelný doplněk dálková indikace... 8 Volitelný doplněk Aquamatic / konec nabíjení / sběr chyb... 8 Volitelný doplněk sběr chyb bez napětí... 9 Volitelný doplněk externí vypnutí (pilotní kontakt)... 9 Volitelný doplněk cirkulace elektrolytu Zásuvka sítě LocalNet Volitelný doplněk ochrana proti rozjezdu Nabídka Setup Všeobecné informace Navigace v nabídce Setup Nabídka Setup / servisní úroveň Nabídka Setup / servisní úroveň Diagnostika závad a postup při jejich odstraňování Diagnostika závad a postup při jejich odstraňování Technické údaje Technické údaje Použité symboly Varovná upozornění na přístroji Fronius Worldwide CS 1

10 Všeobecné informace Bezpečnost VAROVÁNÍ! Nebezpečí ohrožení osob a materiálních škod volně přístupnými rotujícími součástmi vozidla. Během práce v motorovém prostoru vozidla dbejte na to, aby ruce, vlasy, části oblečení a nabíjecí kabely nepřišly do kontaktu s rotujícími součástmi vozidla (např. s klínovým řemenem nebo ventilátorem chladiče). POZOR! Nebezpečí vzniku materiálních škod a špatných výsledků nabíjení v důsledku nesprávně nastavených parametrů. Parametry je vždy třeba nastavit tak, aby odpovídaly typu nabíjeného akumulátoru. Přístroj je pro bezpečnou manipulaci vybaven následujícími bezpečnostními zařízeními: - ochrana před zkratem nabíjecích kabelů - ochrana proti přehřátí nabíjecího přístroje - ochrana proti výpadku fáze a síťovému podpětí - zamezení jiskření během připojování díky nabíjecím kabelům bez napětí Předpisové použití přístroje Přístroj je určen výlučně pro nabíjení následně uvedených typů akumulátorů. Akumulátory s tekutým (Pb, Ca, Ca stříbro) nebo vázaným (AGM, GEL, MF, rouno) elektrolytem, které se používají pro startovací nebo trakční účely. Důležité! Nabíjení suchých baterií, primárních článků a nedobíjecích baterií je zakázáno. Použité symboly - Odpojte přístroj od sítě - Připojte přístroj k síti 2

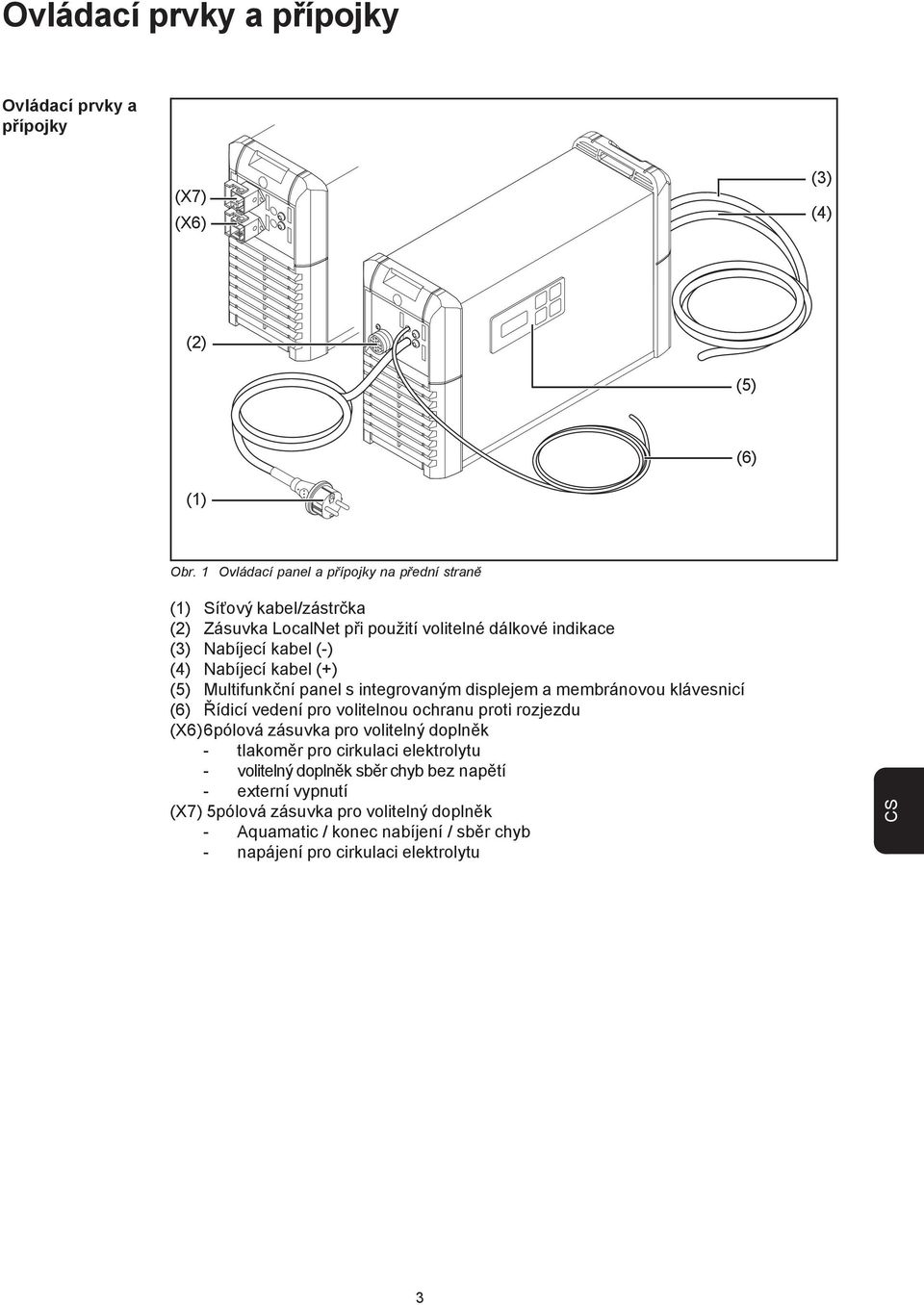

11 Ovládací prvky a přípojky Ovládací prvky a přípojky (X7) (X6) (3) (4) (2) (5) (6) (1) Obr. 1 Ovládací panel a přípojky na přední straně (1) Síťový kabel/zástrčka (2) Zásuvka LocalNet při použití volitelné dálkové indikace (3) Nabíjecí kabel (-) (4) Nabíjecí kabel (+) (5) Multifunkční panel s integrovaným displejem a membránovou klávesnicí (6) Řídicí vedení pro volitelnou ochranu proti rozjezdu (X6)6pólová zásuvka pro volitelný doplněk - tlakoměr pro cirkulaci elektrolytu - volitelný doplněk sběr chyb bez napětí - externí vypnutí (X7) 5pólová zásuvka pro volitelný doplněk - Aquamatic / konec nabíjení / sběr chyb - napájení pro cirkulaci elektrolytu CS 3

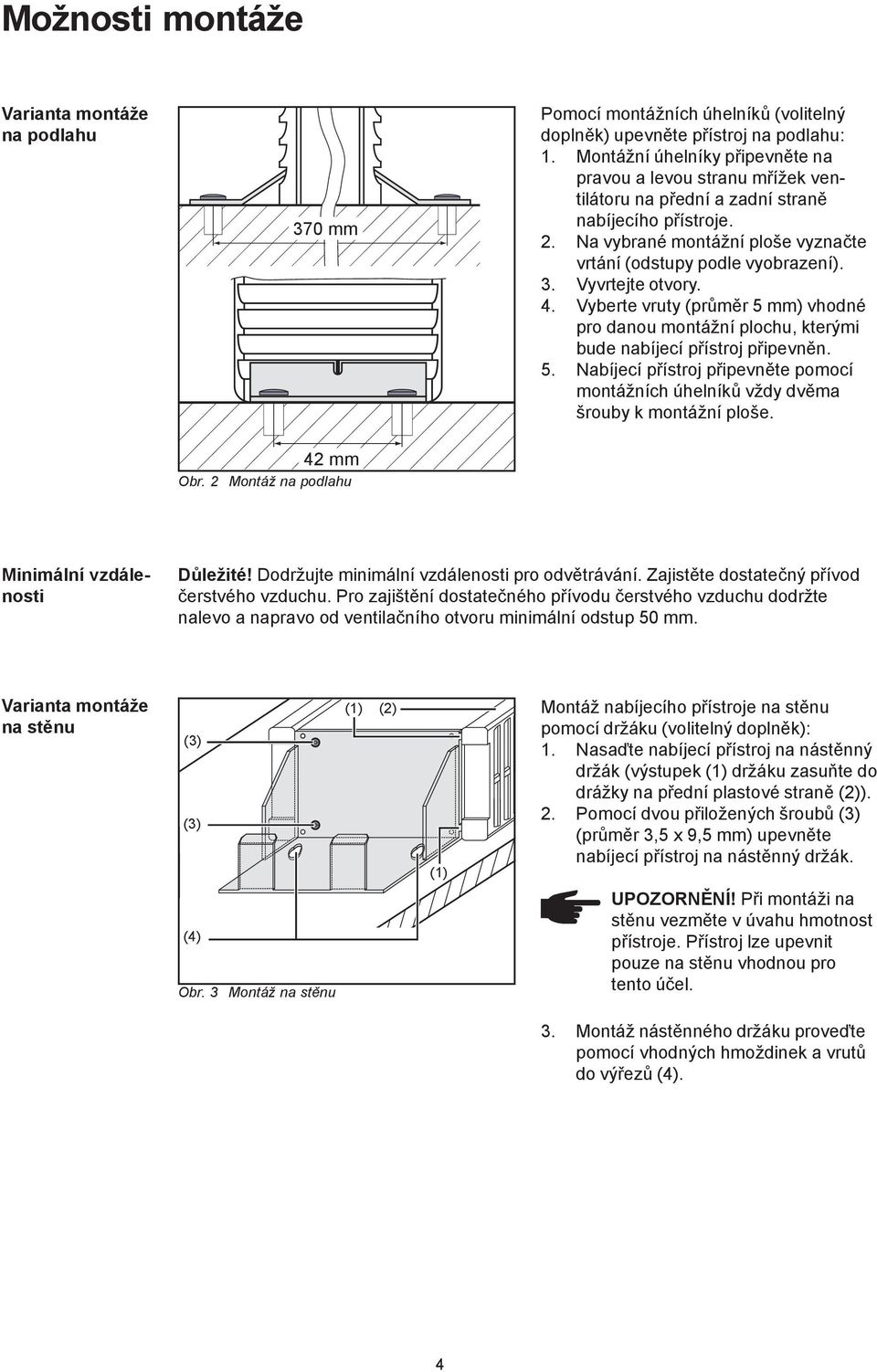

12 Možnosti montáže Varianta montáže na podlahu 370 mm Pomocí montážních úhelníků (volitelný doplněk) upevněte přístroj na podlahu: 1. Montážní úhelníky připevněte na pravou a levou stranu mřížek ventilátoru na přední a zadní straně nabíjecího přístroje. 2. Na vybrané montážní ploše vyznačte vrtání (odstupy podle vyobrazení). 3. Vyvrtejte otvory. 4. Vyberte vruty (průměr 5 mm) vhodné pro danou montážní plochu, kterými bude nabíjecí přístroj připevněn. 5. Nabíjecí přístroj připevněte pomocí montážních úhelníků vždy dvěma šrouby k montážní ploše. 42 mm Obr. 2 Montáž na podlahu Minimální vzdálenosti Důležité! Dodržujte minimální vzdálenosti pro odvětrávání. Zajistěte dostatečný přívod čerstvého vzduchu. Pro zajištění dostatečného přívodu čerstvého vzduchu dodržte nalevo a napravo od ventilačního otvoru minimální odstup 50 mm. Varianta montáže na stěnu (3) (3) (1) (2) (1) Montáž nabíjecího přístroje na stěnu pomocí držáku (volitelný doplněk): 1. Nasaďte nabíjecí přístroj na nástěnný držák (výstupek (1) držáku zasuňte do drážky na přední plastové straně (2)). 2. Pomocí dvou přiložených šroubů (3) (průměr 3,5 x 9,5 mm) upevněte nabíjecí přístroj na nástěnný držák. (4) Obr. 3 Montáž na stěnu UPOZORNĚNÍ! Při montáži na stěnu vezměte v úvahu hmotnost přístroje. Přístroj lze upevnit pouze na stěnu vhodnou pro tento účel. 3. Montáž nástěnného držáku proveďte pomocí vhodných hmoždinek a vrutů do výřezů (4). 4

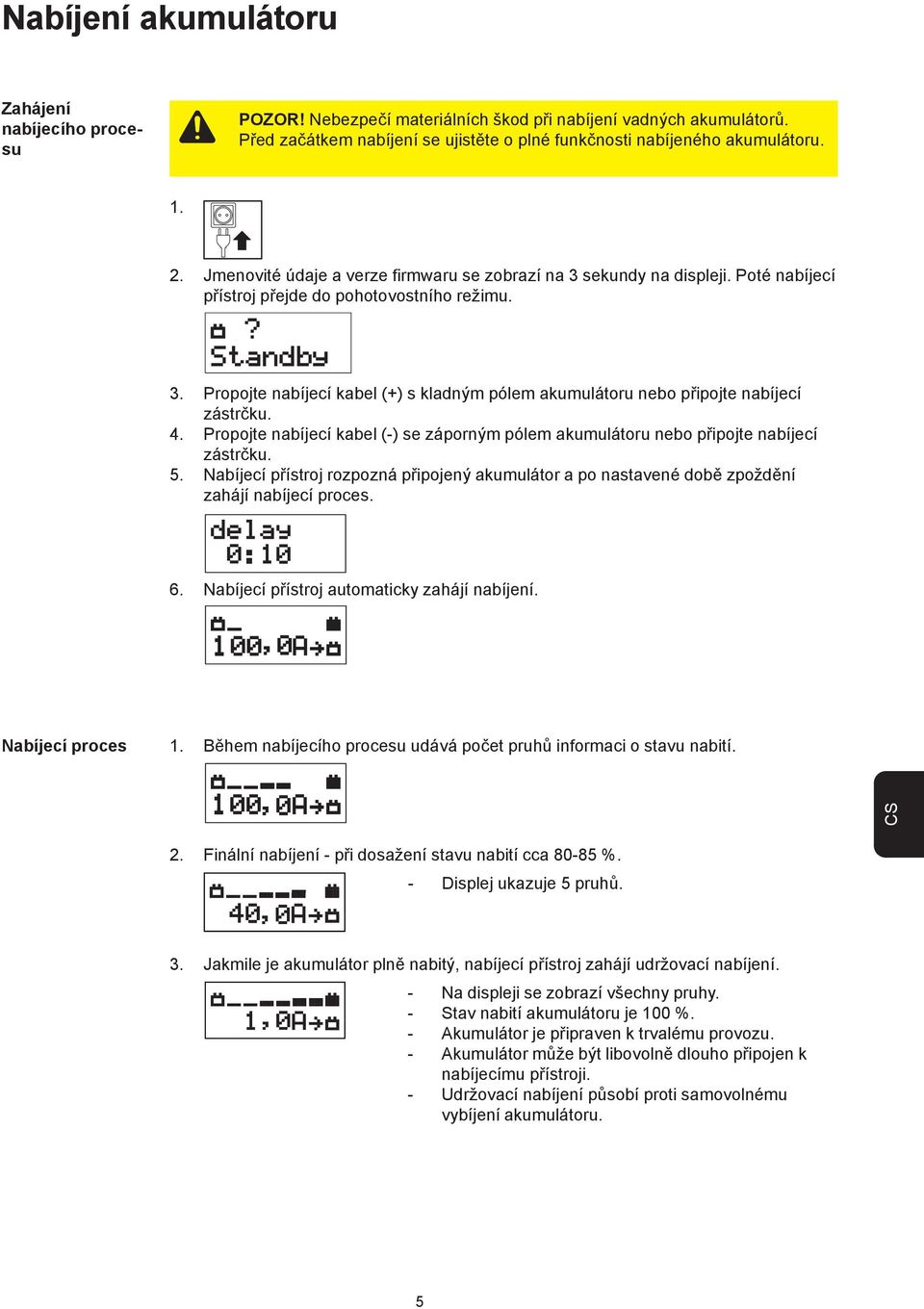

13 Nabíjení akumulátoru Zahájení nabíjecího procesu POZOR! Nebezpečí materiálních škod při nabíjení vadných akumulátorů. Před začátkem nabíjení se ujistěte o plné funkčnosti nabíjeného akumulátoru Jmenovité údaje a verze firmwaru se zobrazí na 3 sekundy na displeji. Poté nabíjecí přístroj přejde do pohotovostního režimu. 3. Propojte nabíjecí kabel (+) s kladným pólem akumulátoru nebo připojte nabíjecí zástrčku. 4. Propojte nabíjecí kabel (-) se záporným pólem akumulátoru nebo připojte nabíjecí zástrčku. 5. Nabíjecí přístroj rozpozná připojený akumulátor a po nastavené době zpoždění zahájí nabíjecí proces. 6. Nabíjecí přístroj automaticky zahájí nabíjení. Nabíjecí proces 1. Během nabíjecího procesu udává počet pruhů informaci o stavu nabití. CS 2. Finální nabíjení - při dosažení stavu nabití cca %. - Displej ukazuje 5 pruhů. 3. Jakmile je akumulátor plně nabitý, nabíjecí přístroj zahájí udržovací nabíjení. - Na displeji se zobrazí všechny pruhy. - Stav nabití akumulátoru je 100 %. - Akumulátor je připraven k trvalému provozu. - Akumulátor může být libovolně dlouho připojen k nabíjecímu přístroji. - Udržovací nabíjení působí proti samovolnému vybíjení akumulátoru. 5

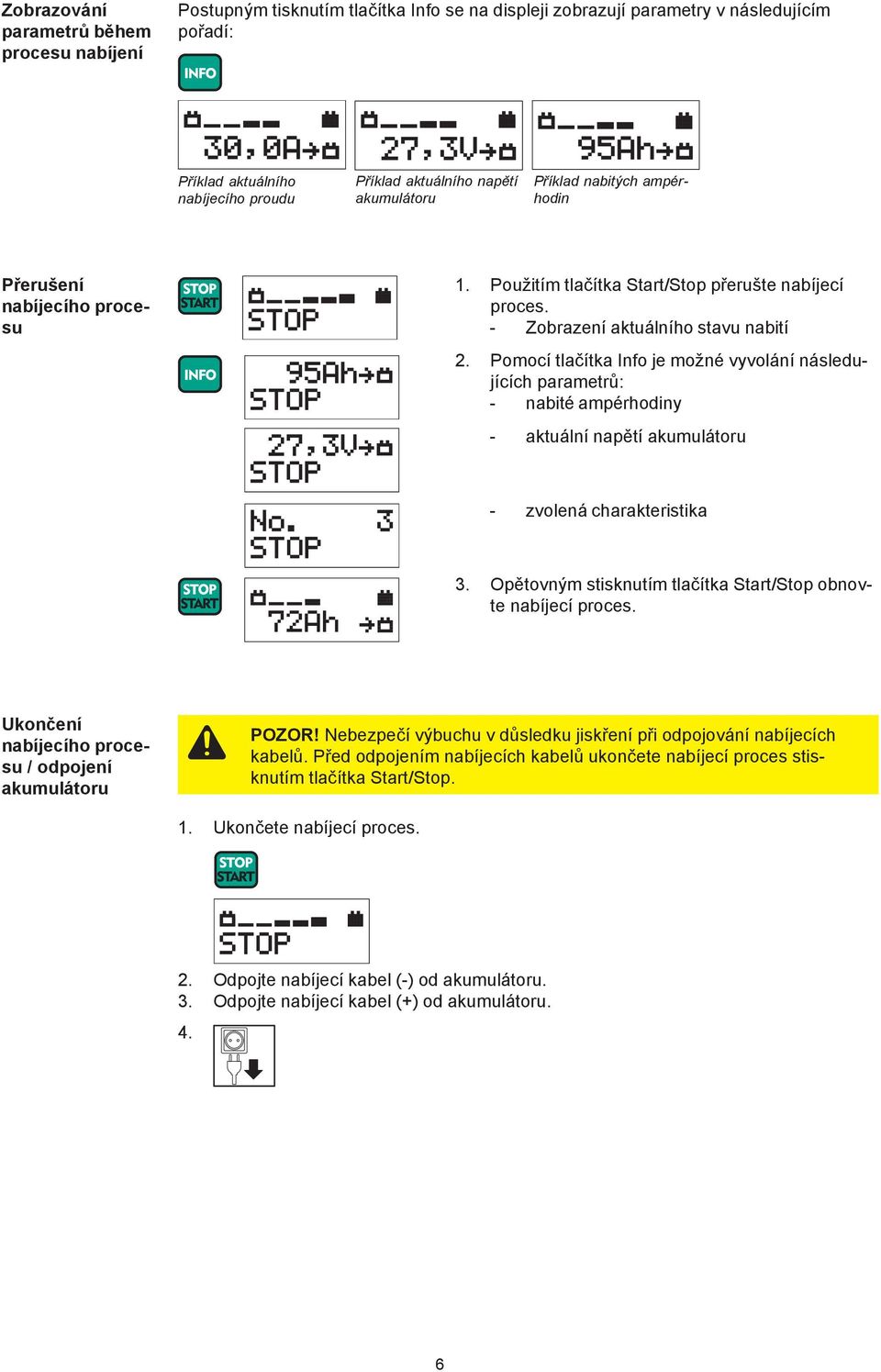

14 Zobrazování parametrů během procesu nabíjení Postupným tisknutím tlačítka Info se na displeji zobrazují parametry v následujícím pořadí: Příklad aktuálního nabíjecího proudu Příklad aktuálního napětí akumulátoru Příklad nabitých ampérhodin Přerušení nabíjecího procesu 1. Použitím tlačítka Start/Stop přerušte nabíjecí proces. - Zobrazení aktuálního stavu nabití 2. Pomocí tlačítka Info je možné vyvolání následujících parametrů: - nabité ampérhodiny - aktuální napětí akumulátoru - zvolená charakteristika 3. Opětovným stisknutím tlačítka Start/Stop obnovte nabíjecí proces. Ukončení nabíjecího procesu / odpojení akumulátoru POZOR! Nebezpečí výbuchu v důsledku jiskření při odpojování nabíjecích kabelů. Před odpojením nabíjecích kabelů ukončete nabíjecí proces stisknutím tlačítka Start/Stop. 1. Ukončete nabíjecí proces. 2. Odpojte nabíjecí kabel (-) od akumulátoru. 3. Odpojte nabíjecí kabel (+) od akumulátoru. 4. 6

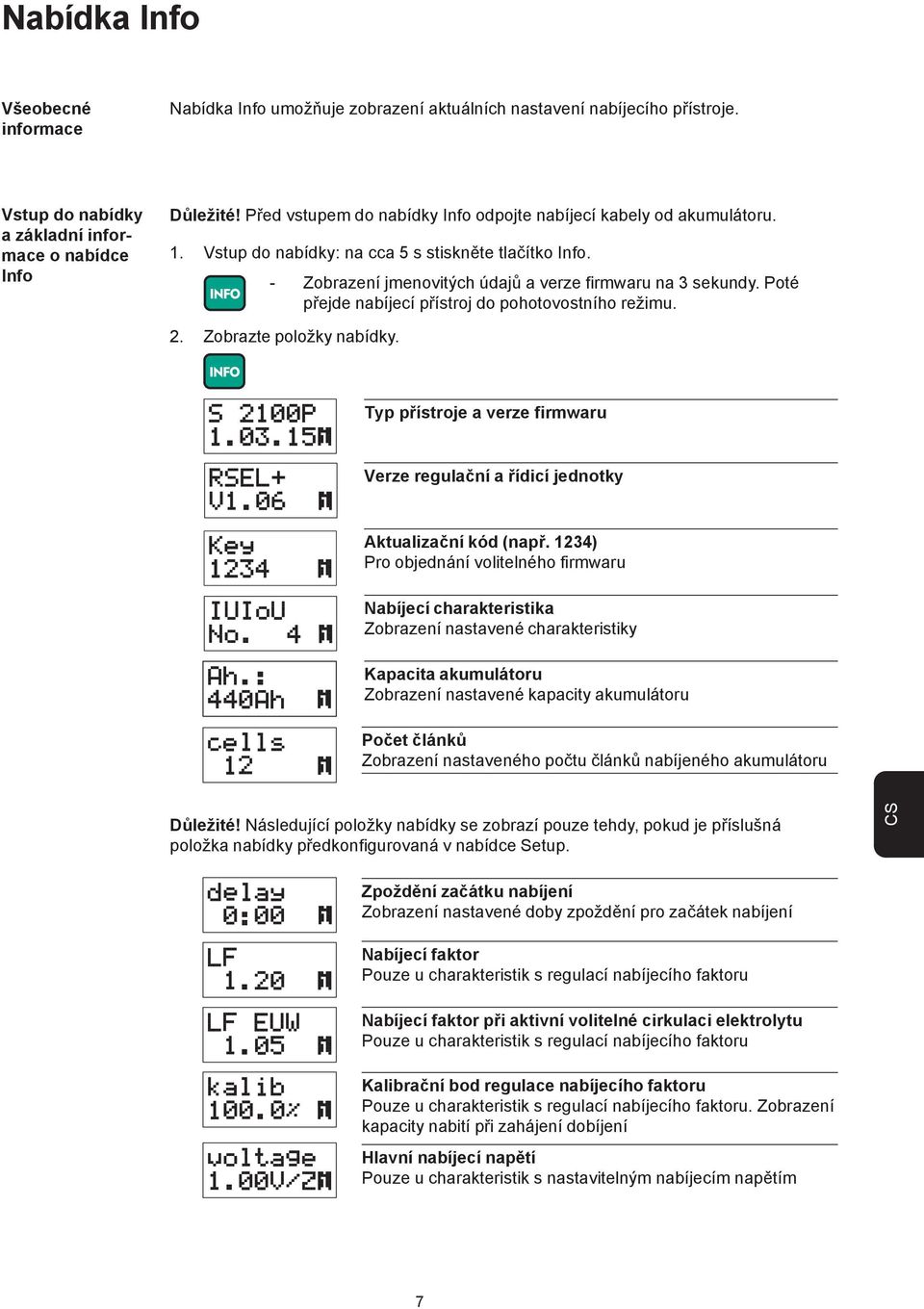

15 Nabídka Info Všeobecné informace Nabídka Info umožňuje zobrazení aktuálních nastavení nabíjecího přístroje. Vstup do nabídky a základní informace o nabídce Info Důležité! Před vstupem do nabídky Info odpojte nabíjecí kabely od akumulátoru. 1. Vstup do nabídky: na cca 5 s stiskněte tlačítko Info. - Zobrazení jmenovitých údajů a verze firmwaru na 3 sekundy. Poté přejde nabíjecí přístroj do pohotovostního režimu. 2. Zobrazte položky nabídky. Typ přístroje a verze firmwaru Verze regulační a řídicí jednotky Aktualizační kód (např. 1234) Pro objednání volitelného firmwaru Nabíjecí charakteristika Zobrazení nastavené charakteristiky Kapacita akumulátoru Zobrazení nastavené kapacity akumulátoru Počet článků Zobrazení nastaveného počtu článků nabíjeného akumulátoru Důležité! Následující položky nabídky se zobrazí pouze tehdy, pokud je příslušná položka nabídky předkonfigurovaná v nabídce Setup. CS Zpoždění začátku nabíjení Zobrazení nastavené doby zpoždění pro začátek nabíjení Nabíjecí faktor Pouze u charakteristik s regulací nabíjecího faktoru Nabíjecí faktor při aktivní volitelné cirkulaci elektrolytu Pouze u charakteristik s regulací nabíjecího faktoru Kalibrační bod regulace nabíjecího faktoru Pouze u charakteristik s regulací nabíjecího faktoru. Zobrazení kapacity nabití při zahájení dobíjení Hlavní nabíjecí napětí Pouze u charakteristik s nastavitelným nabíjecím napětím 7

16 Vstup do nabídky a základní informace o nabídce Info (pokračování) Zpoždění vyrovnávacího nabíjení Pouze u charakteristik s vyrovnávacím nabíjením Aktivace nabídky cirkulace elektrolytu Deaktivace nabídky cirkulace elektrolytu Volitelné doplňky Bezpečnost VAROVÁNÍ! Chybná obsluha může způsobit závažné materiální škody. Popsaný volitelný doplněk smějí uvést do provozu pouze vyškolení kvalifikovaní pracovníci. Kromě bezpečnostních předpisů uvedených v návodu k obsluze je zapotřebí dodržovat bezpečnostní přepisy výrobce akumulátorů a automobilů. Volitelný doplněk dálková indikace Ovládání nabíjecího přístroje prostřednictvím dálkové indikace se provádí stejně jako na multifunkčním panelu nabíjecího přístroje. Zelená kontrolka LED Svítí, pokud bylo nabíjení úspěšně dokončeno. Žlutá kontrolka LED Svítí během procesu nabíjení. Červená kontrolka LED Svítí, pokud dojde k závadě. Volitelný doplněk Aquamatic / konec nabíjení / sběr chyb Volitelný doplněk Aquamatic zahrnuje automatizované řízení magnetického ventilu pro automatické plnění akumulátoru vodou. N (1) (2) X 7/3 Volitelný doplněk konce nabíjení lze použít pro ovládání kontrolky. Po skončení nabíjení se spojovací kontakt automaticky sepne. Volitelný doplněk sběru chyb lze použít pro ovládání kontrolky. Při každé zjištěné závadě (ERROR) kromě Error 12 výpadek fáze se kontakt automaticky sepne. L 4 A T X 7/4 X 7/PE Obr. 4 Schéma připojení Aquamatic / konec nabíjení / sběr chyb (1) Nabíjecí přístroj (2) Aquamatic / konec nabíjení / sběr chyb 8

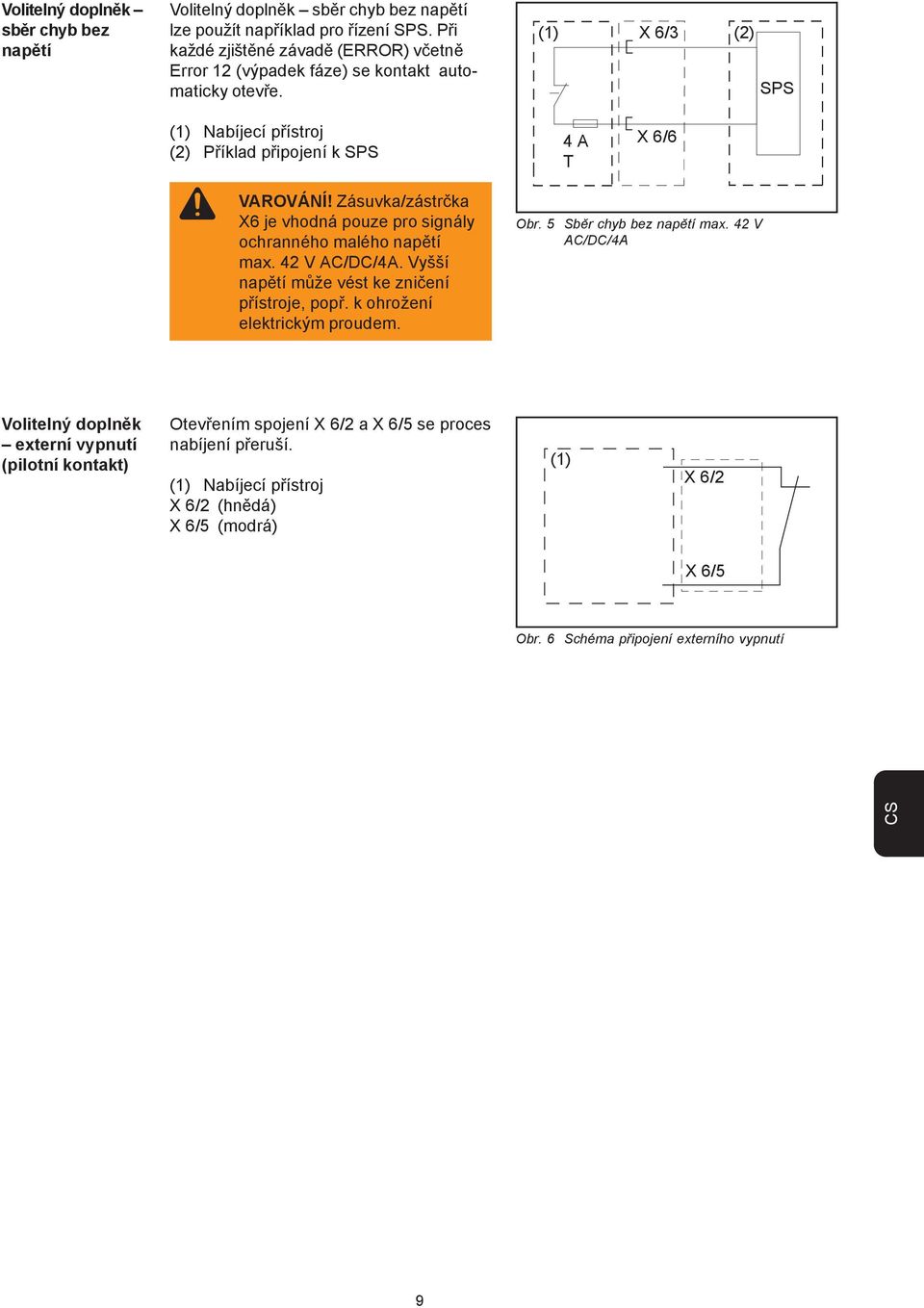

17 Volitelný doplněk sběr chyb bez napětí Volitelný doplněk sběr chyb bez napětí lze použít například pro řízení SPS. Při každé zjištěné závadě (ERROR) včetně Error 12 (výpadek fáze) se kontakt automaticky otevře. (1) X 6/3 (2) SPS (1) Nabíjecí přístroj (2) Příklad připojení k SPS 4 A T X 6/6 VAROVÁNÍ! Zásuvka/zástrčka X6 je vhodná pouze pro signály ochranného malého napětí max. 42 V AC/DC/4A. Vyšší napětí může vést ke zničení přístroje, popř. k ohrožení elektrickým proudem. Obr. 5 Sběr chyb bez napětí max. 42 V AC/DC/4A Volitelný doplněk externí vypnutí (pilotní kontakt) Otevřením spojení X 6/2 a X 6/5 se proces nabíjení přeruší. (1) Nabíjecí přístroj X 6/2 (hnědá) X 6/5 (modrá) (1) X 6/2 X 6/5 Obr. 6 Schéma připojení externího vypnutí CS 9

18 Volitelný doplněk cirkulace elektrolytu Do akumulátoru se vhání vzduch kapilárami připravenými speciálně za tímto účelem. Tím se dosáhne intenzivního promíchání elektrolytu. Výsledkem je nižší zahřátí akumulátoru (vyšší životnost) a menší ztráta vody během procesu nabíjení. Programové řízení Průběh cirkulace elektrolytu je řízen předem definovanými programy. Volitelný doplněk výstupu závad ERROR 14: Pro cirkulaci elektrolytu se volitelně nabízí funkce rozpoznání závady (kontrola tlaku vzduchu). Na multifunkčním panelu nabíjecího přístroje se při výpadku cirkulace elektrolytu zobrazí chybová zpráva Error 14. Důležité! Čerpadlo pro cirkulaci elektrolytu bez volitelného výstupu závad: - Vzájemně propojte kontakty X6/1 a X6/4. Čerpadlo pro cirkulaci elektrolytu s volitelným výstupem závad: - Propojte beznapěťový kontakt (relé / spínací kontakt) s kontakty X 6/1 a X 6/4. Přepínání parametrů nabíjení: Při výpadku cirkulace elektrolytu sám nabíjecí přístroj zajistí dostatečné promíchání elektrolytu. N (1) (2) X 7/1 (1) (2) X 6/1 L 4 A T X 7/2 X 7/PE Obr. 7 Schéma zapojení cirkulace elektrolytu X 6/4 Obr. 8 Schéma zapojení pro výstup závad cirkulace elektrolytu (1) Nabíjecí přístroj (2) Čerpadlo 10

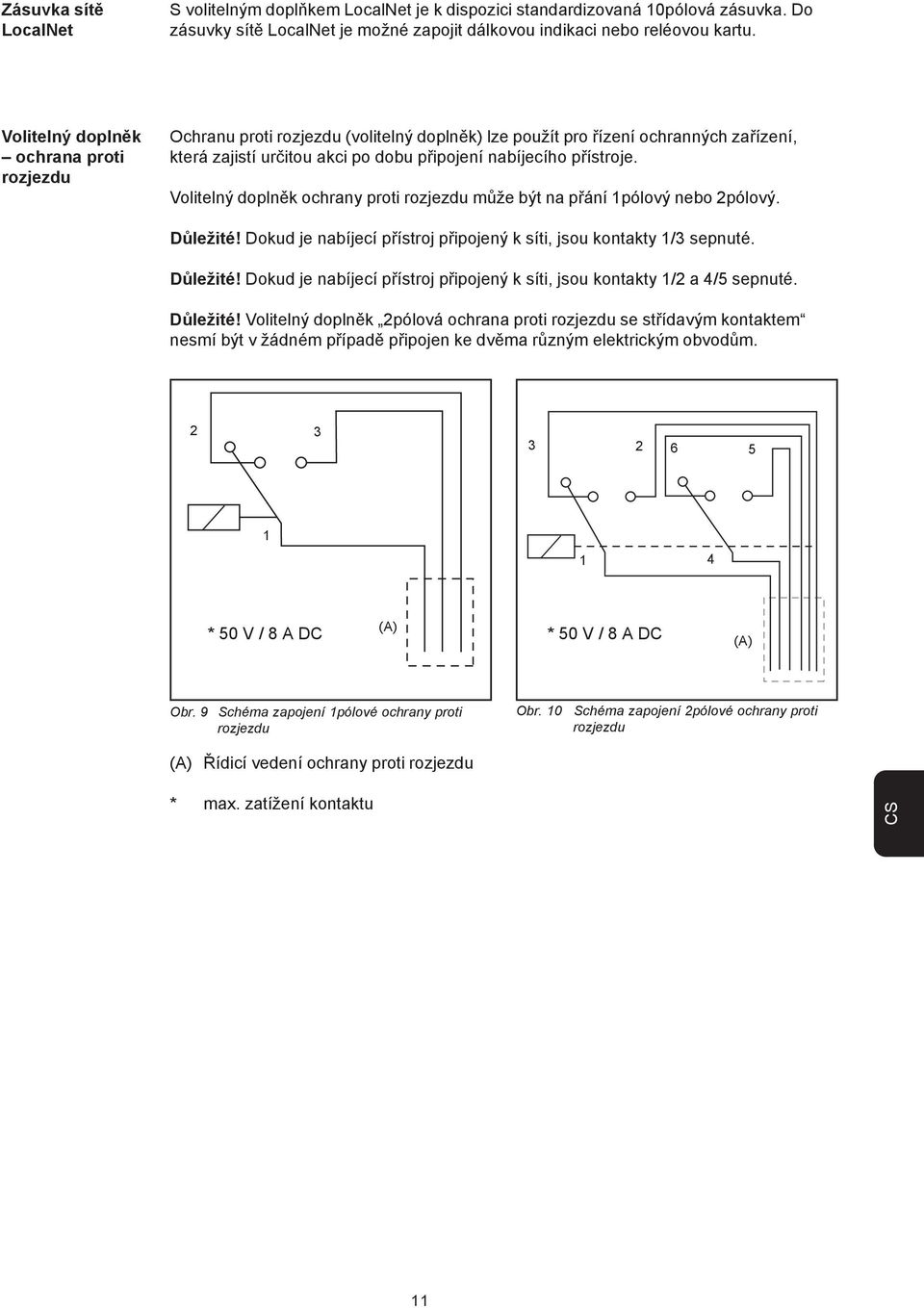

19 Zásuvka sítě LocalNet S volitelným doplňkem LocalNet je k dispozici standardizovaná 10pólová zásuvka. Do zásuvky sítě LocalNet je možné zapojit dálkovou indikaci nebo reléovou kartu. Volitelný doplněk ochrana proti rozjezdu Ochranu proti rozjezdu (volitelný doplněk) lze použít pro řízení ochranných zařízení, která zajistí určitou akci po dobu připojení nabíjecího přístroje. Volitelný doplněk ochrany proti rozjezdu může být na přání 1pólový nebo 2pólový. Důležité! Dokud je nabíjecí přístroj připojený k síti, jsou kontakty 1/3 sepnuté. Důležité! Dokud je nabíjecí přístroj připojený k síti, jsou kontakty 1/2 a 4/5 sepnuté. Důležité! Volitelný doplněk 2pólová ochrana proti rozjezdu se střídavým kontaktem nesmí být v žádném případě připojen ke dvěma různým elektrickým obvodům (A) * 50 V / 8 A DC * 50 V / 8 A DC (A) Obr. 9 Schéma zapojení 1pólové ochrany proti rozjezdu (A) Řídicí vedení ochrany proti rozjezdu Obr. 10 Schéma zapojení 2pólové ochrany proti rozjezdu * max. zatížení kontaktu CS 11

20 Nabídka Setup Všeobecné informace V nabídce Setup je možné nastavit následující parametry: - Nabíjecí charakteristika podle přiloženého listu s parametry charakteristik - Kapacita akumulátoru - Počet článků nabíjeného akumulátoru - Tepelně řízené nabíjení - Cirkulace elektrolytu - Specifické parametry charakteristik UPOZORNĚNÍ! Nebezpečí materiálních škod. Během nastavování parametrů nesmí být k nabíjecímu přístroji připojen žádný akumulátor. POZOR! Nebezpečí vzniku materiálních škod a špatných výsledků nabíjení v důsledku nesprávně nastavených parametrů. Parametry je vždy třeba nastavit tak, aby odpovídaly typu nabíjeného akumulátoru. Navigace v nabídce Setup 1. Jmenovité údaje a verze firmwaru se zobrazí na 5 sekund na displeji. Poté nabíjecí přístroj přejde do pohotovostního režimu. 2. Vstup do nabídky Setup: Nabídka Setup, servisní úroveň 1 + Stiskněte asi na 20 sekund. Nabídka Setup, servisní úroveň 2 + Stiskněte asi na 40 sekund. 3. Zobrazení zvolené servisní úrovně. Dalším stisknutím tlačítka Info 3. Navigace v nabídce Setup. Pomocí tlačítka: uložíte nastavení a přejdete k další položce nabídky přejdete k dalšímu nastavení, např. u nastavení času (hh:mm:ss) přejdete od hodin (hh) k minutám (mm) Zvýšení hodnoty Snížení hodnoty Nabídka Setup / servisní úroveň 1 Nabíjecí charakteristika Pro nastavení požadované nabíjecí charakteristiky podle připojených parametrů nabíjecích charakteristik Hlavní nabíjecí napětí Pro nastavení nabíjecího napětí (pouze u charakteristik s nastavitelným nabíjecím napětím) Zpoždění vyrovnávacího nabíjení Pro nastavení doby zpoždění před zahájením vyrovnávacího nabíjení (pouze u charakteristik s vyrovnávacím nabíjením) 12

21 Nabídka Setup / servisní úroveň 1 (pokračování) Nabíjecí faktor Nastavení nabíjecího faktoru (pouze u charakteristik s regulací nabíjecího faktoru) Nabíjecí faktor při aktivované volitelné cirkulaci elektrolytu Nastavení nabíjecího faktoru při aktivované cirkulaci elektrolytu (pouze u charakteristik s regulací nabíjecího faktoru) Kapacita nabití při zahájení dobíjení (pouze u charakteristik s regulací nabíjecího faktoru) Kapacita akumulátoru Nastavení kapacity nabíjeného akumulátoru Počet článků Nastavení počtu článků nabíjeného akumulátoru Čerpadlo pro cirkulaci elektrolytu (volitelný doplněk) Aktivace/deaktivace volitelného čerpadla pro cirkulaci elektrolytu Uložení nastavení Uložení/neuložení provedených nastavení. Opuštění nabídky Setup Nabídka Setup / servisní úroveň 2 Zpoždění počátku nabíjení Nastavení zpoždění začátku nabíjení. Nastavený interval 10 min Délka nabíjecího kabelu Nastavení délky nabíjecího kabelu Průřez nabíjecího kabelu Nastavení průřezu nabíjecího kabelu Program čerpadla cirkulace elektrolytu Nastavení programu čerpadla cirkulace elektrolytu (bližší informace si vyžádejte v zákaznickém servisu) Zobrazení chybových zpráv Po aktivaci bliká na displeji při výskytu závady Err Nr CS Důležité! Dalším stisknutím tlačítka INFO se přístroj automaticky přepne ze servisní úrovně 2 do servisní úrovně 1. 13

22 Diagnostika závad a postup při jejich odstraňování Diagnostika závad a postup při jejich odstraňování Příčina: Výpadek fáze Odstranění: Kontrola síťového přívodu Příčina: Odstranění: Vadné čerpadlo pro cirkulaci elektrolytu Kontrola a příp. výměna čerpadla pro cirkulaci elektrolytu Příčina: Odstranění: Podpětí akumulátoru Kontrola nastavení parametrů a napětí akumulátoru Příčina: Odstranění: Přepětí akumulátoru Kontrola nastavení parametrů a napětí akumulátoru Příčina: Odstranění: Překročení doby nabíjení ve fázi I1 Kontrola nastavení parametrů a vyhledání závady akumulátoru Příčina: Odstranění: Překročení doby nabíjení ve fázi U1 Kontrola nastavení parametrů a vyhledání závady akumulátoru Příčina: Odstranění: Přepětí akumulátoru (pouze při dobíjení) Kontrola nastavení parametrů a napětí akumulátoru ERROR Příčina: Odstranění: Vadný nabíjecí přístroj Kontaktujte servisní službu 14

23 Technické údaje Technické údaje Síťové napětí (+/-10 %) 230 V~, 50/60 Hz Jmenovitý výkon max. Jmenovité napětí Jmenovitý proud viz výkonový štítek přístroje viz výkonový štítek přístroje viz výkonový štítek přístroje Dovolené zatížení 100 % Krytí *) IP 21 Třída EMC EN (třída A) EN Provozní teplota**) -10 C až +50 C 14 F až 122 F Skladovací teplota -25 C až +80 C -13 F až 176 F Certifikace Hmotnost včetně síťového a nabíjecího vedení Rozměry (š x v x h) viz výkonový štítek přístroje ca. 7.5 kg (16.5 lb.) 315 x 200 x 110 mm (12.4 x 7.9 x 4.3 in.) *) UPOZORNĚNÍ! Pouze pro použití v místnostech, přístroj nesmí být vystaven působení deště nebo sněhu. **) při vyšší teplotě může dojít ke snížení výkonnosti (tzv. derating) Použité symboly Varovná upozornění na přístroji Dodržujte pokyny v návodu k obsluze. Při připojení akumulátoru je nutné dbát na správné zapojení pólů: (+) červený (-) černý CS Při nabíjení zachovávejte bezpečnou vzdálenost od zdrojů plamene či jisker. Při nabíjení se z akumulátoru uvolňuje výbušná plynová směs. Nebezpečí exploze! Elektrolyt akumulátoru je žíravina. V závislosti na provozním režimu dochází k zahřátí přístroje. Před odpojením nabíjecích kabelů od akumulátoru přerušte nabíjení. Přístroj je určen k použití ve vnitřních prostorách. Nevystavujte jej dešti. Během nabíjení zajistěte dostatečné odvětrávání místnosti. Přístroj smí otevřít pouze kvalifikovaný technik. 15

24 16
