1 PAMEL Myszków ul. Leśna 17 PSN-1 biz

2 STEROWNIK NAGRZEWNIC PRZEZNACZENIE PSTN służy do regulacji mocy nagrzewnic. Może współpracować z różnego rodzaju nagrzewnicami, również wodnymi. ZALETY UKŁADU Jest prosty w montażu i obsłudze, zapewnia optymalne sterowanie mocą grzałek i obrotami wentylatora. Pozwala ustawić moc maksymalną dzięki czemu: -ogranicza się prąd pobierany z sieci -zmniejsza się temperaturę elementów grzejnych -wydłuża żywotność elementów grzejnych -może współpracować z dowolnymi wentylatorami w nagrzewnicach, ustawienie poziomu minimalnego eliminuje możliwość zatrzymania pracy wentylatora 1

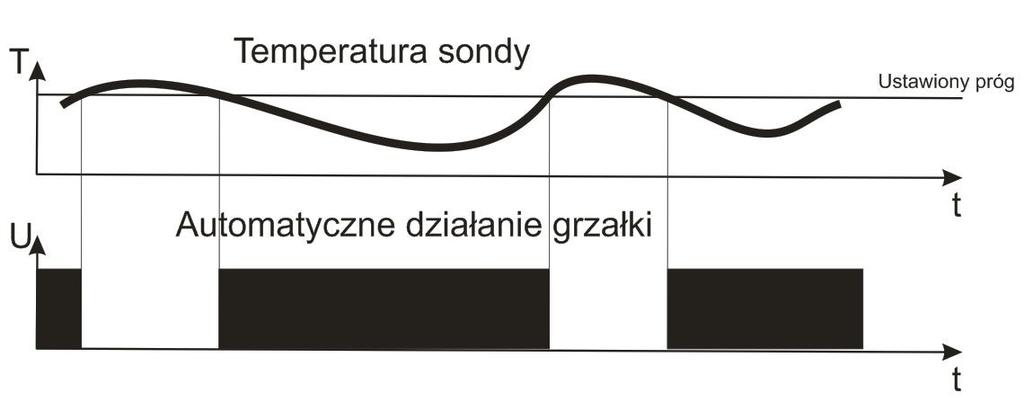

3 ZASADA DZIAŁANIA W trybie MANUAL przy pomocy dwóch przycisków użytkownik może regulować moc dostarczaną do obwodu oraz temperaturę do której ma dążyć układ lub maksymalną odłączającą sterowanie nagrzewnicą. Aktualna nastawa mocy i temperatury jest wyświetlana na wyświetlaczu LCD. W przypadku zaniku napięcia układ zapamiętuje ustawioną moc i temperaturę. Nastawy reguluje się wciskając przyciski + - Przełączenie ekranów moc/temperatura dokonuje się krótko wciskając środkowy przycisk w czasie działania urządzenia. W trybie PID użytkownik może regulować moc dostarczaną do obwodu oraz temperaturę do której ma dążyć układ lub maksymalną odłączającą sterowanie grzałką. Moc dobierana jest automatycznie w zależności od różnicy temperatur: bieżącej i oczekiwanej. Regulując parametr WSP może regulować współczynnik mocy przypadający na różnicę temperatur. Gdy następuje niedogrzewanie należy zwiększyć współczynnik. Gdy następuje przegrzewanie zmniejszyć. Gdzie moc jest regulowana według wzoru P[%]=WSP*(T nastawiona -T aktualna ). 2

4 W celu zapewnienia prawidłowej pracy wentylatora użytkownik może wybrać sobie moc minimalną Pmin która jest dodawana do obliczonej mocy PID. Spowoduje to, że tuż przed momentem osiągnięcia temperatury żądanej grzanie pozostanie na poziomie np. 15% i wentylator nadal będzie się obracał. Po po przekroczeniu ustawionej temperatury wentylator i nagrzewnica zostanie wyłączona. Po ponownym obniżeniu wentylator i grzałka zostanie uruchomiona również z minimalnym poziomem. W zwykłych regulatorach nie ma parametru mocy minimalnej i wentylatory ulegają uszkodzeniu. Przełączenia trybów dokonuje się przez dłuższe przytrzymanie środkowego przycisku. Krótkie powoduje zmianę okien podglądu. 3

5 KALIBRACJA I REGULACJA WSPÓŁCZYNNIKA MOCY W celu zapewnienia dokładności procesu użytkownik może samodzielnie skalibrować sondę. Należy dłużej przytrzymać środkowy przycisk włączeniu zasilania użytkownik dokonuje kalibracji oraz regulacji współczynnika. Przyciskami + - ustawiany współczynnik mocy WSP. Nastawę zatwierdzamy przyciskiem OK. Dla sondy przyciskami + - ustawiany współczynnik liniowości (nachylenia prostej) B który powoduje wskazanie T'=B*T Nastawę zatwierdzamy przyciskiem OK. Pojawia się okno kalibracji temperatury z indeksem A. Następnie przyciskami + - ustawiany przesunięcie A które powoduje wskazanie T'=A+B*T. Nastawę zatwierdzamy przyciskiem OK. Zaleca się pozostawienie ustawień domyślnych B=1,25 oraz A=0 B regulujemy gdy wraz ze wzrostem temperatury różnica wskazania temperatury od oczekiwanej rośnie lub maleje. Np. w temperaturze pokojowej temperatura jest zaniżana o 0,1 stopnia, a przy 80 stopniach o 0,3 stopnia. A regulujemy gdy wraz ze wzrostem temperatury różnica wskazania temperatury od oczekiwanej jest stała. Np. temperatura w całym zakresie zaniżana jest o 2 stopnie. OBJAW Termostat zaniża wskazywaną temperaturę o stałą wartość np. 2 stopnie Termostat zawyża wskazywaną temperaturę o stałą wartość np. 2 stopnie Termostat zaniża wskazywaną temperaturę np. 10 procent Termostat zawyża wskazywaną temperaturę np. 10 procent CZYNNOŚĆ Ustawić wartość korekty A z 0 na -2 Ustawić wartość korekty A z 0 na 2 Zwiększyć wartość korekty B np. o 01 np. z 1,4 na 1,5 Zmniejszyć wartość korekty B np. o 01 np. z 1,4 na 1,3 Kombinacja powyższych Kombinacja powyższych Temperatura wskazywana przyjmuje wartość A+B*T i zależy od ustawionych korekt. Domyślnie : A=0 B=1,4 (wyświetlane bez przecinka) Urządzenie jest dostarczane wstępnie skalibrowane. Jeżeli Państwa termometr pokazuje 19 stopni to nie oznacza, że taka temperatura panuje w całym pomieszczeniu. Różnica temperatur głównie zależy od wysokości i miejsca montażu czujnika, np. inna temperatura panuje w pomieszczeniu bliżej grzejnika, przy podłodze, suficie, elemencie drewnianym, metalowym lub przy oknie. Analogiczne zachowanie temperatury jest w urządzeniu (destylatorze, wędzarni). Temperatura może się różnić w zależności od miejsca montażu, sposobu montażu, przewodności termicznej itp. Dlatego pozostawiliśmy Państwu możliwość ręcznego skalibrowania sond. Kalibracja sondy nie jest konieczna. 4

6 PARAMETRY TECHNICZNE Napięcie zasilania: 230V - 20% +10%, 50Hz Temperatura pracy: -10 do +60 C Obciążalność: 3kW (5,5kW PRD2P+) Pobór mocy maksymalny: 1,5W Rozdzielczość regulacji moc y: 0,5% Zakres regulacji te mperatur y 0-99stopni Rozdzielczość regulacji te mperatur y 0,1 stopnia Wymiary: dł.-170mm, szer,.-820mm, wys.- 47mm Obudowa: Tworz ywo sa mogasnące Stopień ochron y: IP20 Gwarancja: 30 miesięcy od daty sprzedaży Zgodność z nor ma mi: PN- EN Produkt nie zawiera ołowiu (Pb-Free) 5

7 Sche mat podłączenia. UWAGA!!!! KOLEJNOŚĆ ZACISKÓW LNO POKAZUJE ILUSTRACJA OBOK PE OZNACZA PRZEWÓD OCHRONNY PODŁĄCZENIE NIE JEST WYMAGANE DO POPRAWNEJ PRACY O N L PE L N O 6

8 7

9 Objaw Zbiornik nie osiąga właściwej temperatury Grzałka nie wyłącza się Przygasa światło Urządzenie wyświetla temp 0 stopni W trybie PID moc cały czas wynosi 0% Sterownik jest ciepły Sterownik jest bardzo gorący, brak sterowania. W trybie nastawioną moc. Wymień grzałkę na grzałkę o większej mocy. Wskazówka Sprawdź czy nie zamieniono zacisków O i L. Sprawdź czy grzałka jest sprawna. Sprawdź bezpiecznik. Temperatura zmierzona jest większa od nastawionej. Przygasanie światła spowodowane jest przeciążeniem instalacji elektrycznej. Każde 2kW mocy grzałki to prąd dochodzący do 5A co przy starej instalacji lub cienkich przewodach może powodować spadki napięć. Należy sprawdzić bezpieczniki w mieszkaniu. Sonda musi być podłączona przed włączeniem zasilania. Należy zresetować urządzenie. Podczas uruchamiania pojawia się napis : SONDA OK Ustawić współczynnik mocy WSP Urządzenie działa prawidłowo. Większość wzmacniaczy, telewizorów, ładowarek telefonów komórkowych jest ciepła. Urządzenie posiada zabezpieczenie termiczne. Gdyby temperatura była zbyt wysoka sterownik automatycznie wyłączy sterowanie. Urządzenie posiada ograniczenie mocy maksymalnej. Grzałki elektryczne produkowane są z różną tolerancją np 10 a nawet 20%. To oznacza że np grzałki o łącznej mocy 3,5KW mogą obciążać urządzenie z mocą prawie 4kW (przy 10% tolerancji). Jeśli grzałki nie są badane że pobierają maks 3,5kW należy zastosować pewien zapas mocy. PA MEL nie p onosi odp ow iedzia ln ości za sku tki uż yc ia d ostarc z on yc h produ kt ów niez godnie z ich prz ez nac ze niem. Fir ma PA MEL doł oż yła wsze l kich stara ń d o pra widłow ości prz e dstawi on yc h inf or ma c j i i nie pon os i odpowiedzialności za błędy p ows tałe w cza sie dr u ku ka talogu, instrukc j i i błędy w dostępne j w d oku me ntac j i tec hnicz nej. 8

10 9

11 10

12 Drogi Użytkowniku, W razie jakichkolwiek wątpliwości prosimy o kontakt. Tel Na wstępie pragniemy podziękować, za wybór produktu firmy Pamel. Jesteśmy pewni, że będą państwo z tego wyboru zadowoleni. Projektujemy nasze urządzenia tak, aby spełniały państwa wymagania i gwarantowały przyszłe bezproblemowe użytkowanie. Firma Pamel, w odniesieniu do wszystkich swoich produktów gwarantuje dobrą jakość wykonania. Zapewniamy prawidłowe działanie sprzętu pod warunkiem użytkowania go zgodnie z przeznaczeniem i zasadami zawartymi w dołączonym Podręczniku Użytkownika. Pamel udziela gwarancji na wszelkie wady materiałowe lub wady wykonania i zobowiązuje się do naprawy lub wymiany wadliwego urządzenia (zależnie od decyzji Pamel). Okres gwarancji wynosi 30 miesięcy od daty sprzedaży. Warunki uznania gwarancji 1. Gwarancja jest ważna tylko wtedy, gdy użytkownik może przedstawić dowód zakupu (z oznaczoną datą zakupu, nazwą produktu, nazwą i adresem sprzedawcy) a zawarte dane są kompletne i czytelne. Gwarancja nie będzie rozpatrywana, jeżeli numer seryjny produktu został zmieniony, usunięty lub jest nieczytelny. 2. Reklamowany produkt powinien być dostarczony do autoryzowanego serwisu w stosownym opakowaniu, zabezpieczającym przed uszkodzeniami w transporcie. Pamel pokryje koszty transportu przy zwrocie naprawionego lub wymienionego produktu tylko na terenie kraju. 3. Urządzenie musi pracować pod nadzorem. Nie wolno opuszczać pomieszczenia w którym pracuje. 4. Pamel dokona naprawy lub wymiany sprzętu w możliwie krótkim terminie, odpowiednim do stopnia skomplikowania uszkodzenia, pod warunkiem dostępności części zamiennych. 5. Gwarancja nie obejmuje uszkodzeń spowodowanych przeróbkami lub poprawkami produktu, o ile uprzednio na ich wykonanie nie było pisemnej zgody firmy Pamel. 6. Wymiana urządzenia lub jego części nie powoduje wydłużenia gwarancji Gwarancją nie są objęte: a) uszkodzenia powstałe na skutek nadmiernego zużycia komponentów lub niewłaściwego użytkowania. Produkt powinien być użytkowany zgodnie z załączonym Podręcznikiem Użytkownika b) wszystkie uszkodzenia spowodowane nieprzestrzeganiem zaleceń firmy Pamel, odnośnie regularnych czynności obsługi właściwych dla danego produktu c) uszkodzenia spowodowane przez instalację lub użytkowanie produktu niezgodnie z normami technicznymi, bezpieczeństwa lub prawnymi obowiązującymi w kraju. d) uszkodzenia spowodowane próbą naprawy przez nieautoryzowany serwis lub próbą naprawy we własnym zakresie e) uszkodzenia powstałe w trakcie transportu, z powodu niewłaściwego opakowania (zaleca się przechowywanie oryginalnych opakowań i stosowanie ich przy każdej konieczności przewozu produktów) f) uszkodzenia powstałe wskutek udaru mechanicznego, uderzenia pioruna, zalania, pożaru, przepięcia, niewłaściwej wentylacji lub innych przyczyn niezależnych od firmy Pamel. Data zakupu.. Adnotacje przeglądów oraz napraw gwarancyjnych. Data Adnotacje, uwagi Pieczęć i podpis 11
