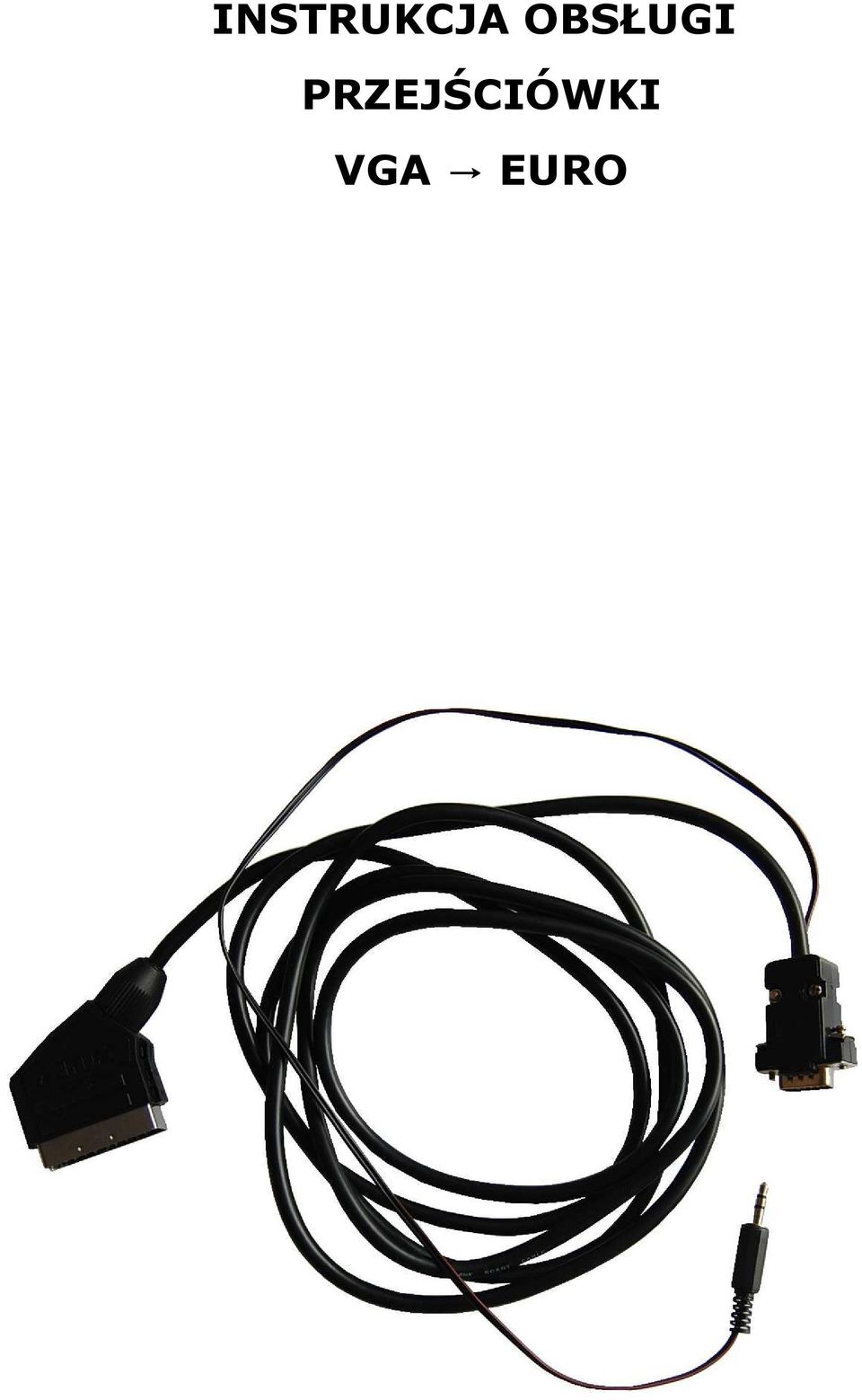

INSTRUKCJA OBSŁUGI PRZEJŚCIÓWKI VGA EURO

Transkrypt

1 INSTRUKCJA OBSŁUGI PRZEJŚCIÓWKI VGA EURO 1

2 SPIS TREŚCI 1. Instalacja programu PowerStrip Przygotowanie profilu dla monitora Określenie rozdzielczości Zmiana trybu wyświetlania Profil dla telewizora Problemy z ustawieniami...7 2

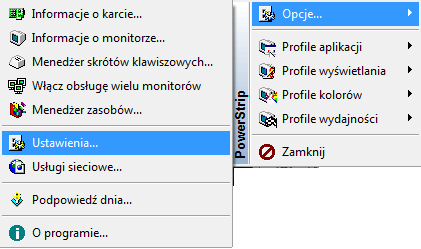

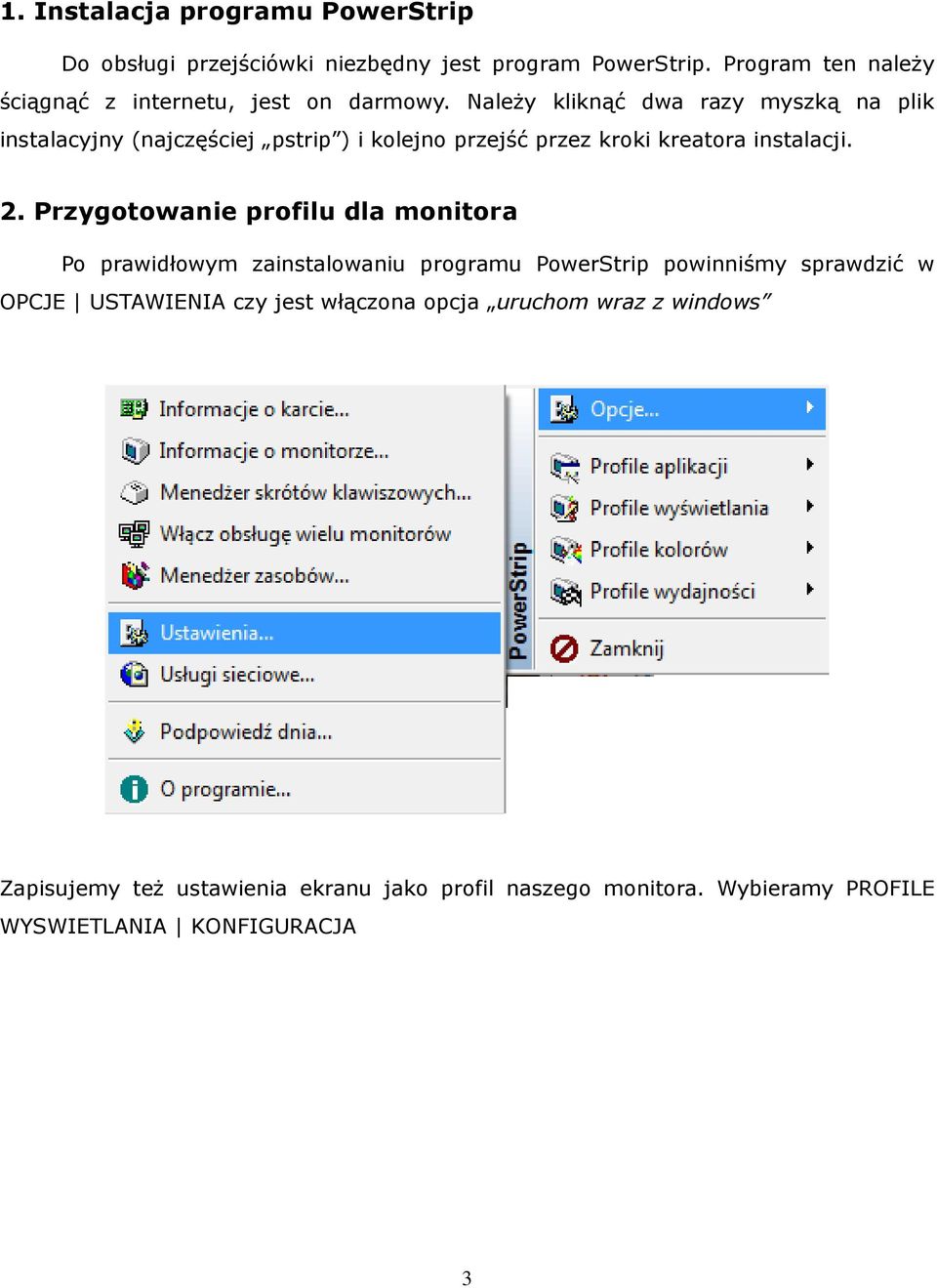

3 1. Instalacja programu PowerStrip Do obsługi przejściówki niezbędny jest program PowerStrip. Program ten należy ściągnąć z internetu, jest on darmowy. Należy kliknąć dwa razy myszką na plik instalacyjny (najczęściej pstrip ) i kolejno przejść przez kroki kreatora instalacji. 2. Przygotowanie profilu dla monitora Po prawidłowym zainstalowaniu programu PowerStrip powinniśmy sprawdzić w OPCJE USTAWIENIA czy jest włączona opcja uruchom wraz z windows Zapisujemy też ustawienia ekranu jako profil naszego monitora. Wybieramy PROFILE WYSWIETLANIA KONFIGURACJA 3

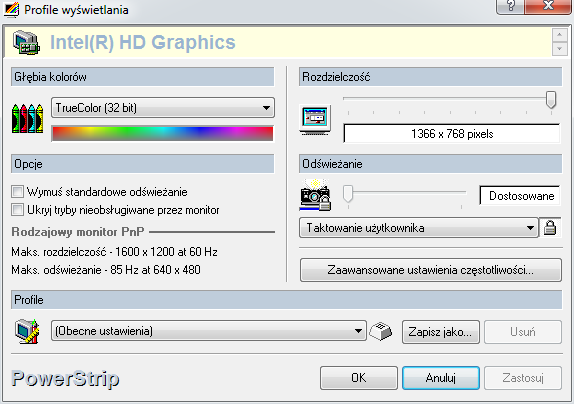

4 Widzimy ustawienia rozdzielczości, głębie kolorów itp. Jeśli wszystko się zgadza klikamy przycisk zapisz jako... Podajemy nazwę profilu (np. Monitor) i naciskamy przycisk OK.3. Definicja skrótu klawiszowego 4

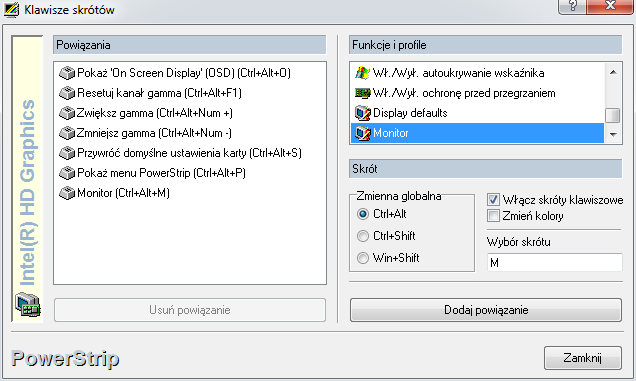

5 Przygotowujemy skrót klawiaturowy do naszego domyślnego profilu, będzie on potrzebny gdy będziemy chcieli do niego powrócić z ustawień telewizyjnych. W tym celu w menu PROFILE WYSWIETLANIA KONFIGURACJA klikamy w rysunek klawisza. W nowo otwartym oknie w polu funkcje i profile odnajdujemy nasz wcześniej zapisany profil (Monitor), następnie w polu skrót w wybór skrótu wpisujemy dowolną literę np. M. Na koniec klikamy przycisk Dodaj powiązanie. W oknie po lewej powinno pojawić się nasze powiązanie. Teraz naciskając Ctrl+Alt+M powrócimy do naszych standardowych ustawień. 4. Określenie rozdzielczości Teraz musimy zdefiniować rozdzielczość telewizora. W tym celu wchodzimy do PROFILE WYSWIETLANIA KONFIGURACJA ZAAWANSOWANE USTAWIENIA CZESTOTLIWOSCI. 5

6 Klikamy przycisk Własne rozdzielczości. W nowo otwartym oknie wybieramy 720x576p (PAL 50 Hz) i naciskamy przycisk Dodaj nową rozdzielczość. 6

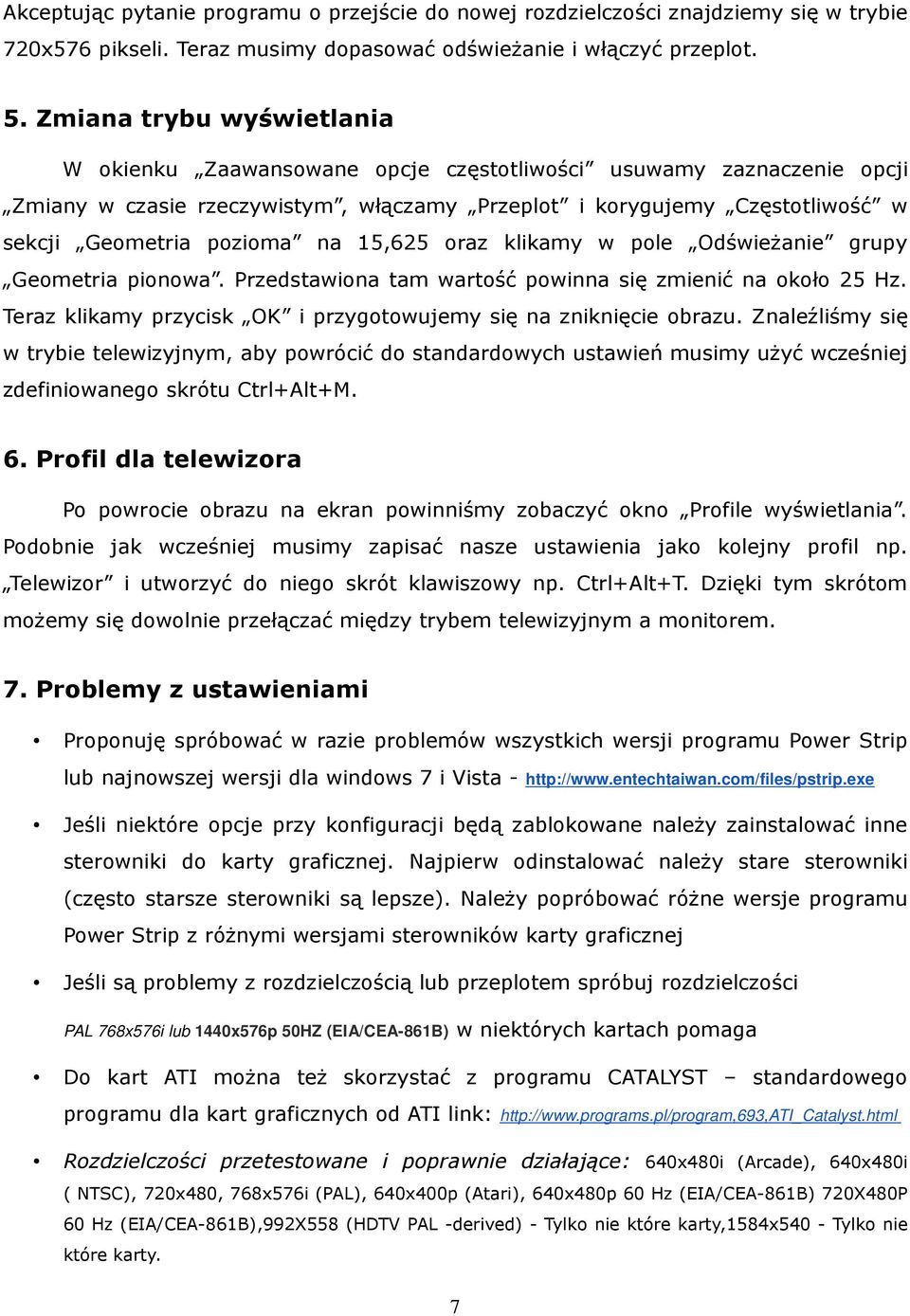

7 Akceptując pytanie programu o przejście do nowej rozdzielczości znajdziemy się w trybie 720x576 pikseli. Teraz musimy dopasować odświeżanie i włączyć przeplot. 5. Zmiana trybu wyświetlania W okienku Zaawansowane opcje częstotliwości usuwamy zaznaczenie opcji Zmiany w czasie rzeczywistym, włączamy Przeplot i korygujemy Częstotliwość w sekcji Geometria pozioma na 15,625 oraz klikamy w pole Odświeżanie grupy Geometria pionowa. Przedstawiona tam wartość powinna się zmienić na około 25 Hz. Teraz klikamy przycisk OK i przygotowujemy się na zniknięcie obrazu. Znaleźliśmy się w trybie telewizyjnym, aby powrócić do standardowych ustawień musimy użyć wcześniej zdefiniowanego skrótu Ctrl+Alt+M. 6. Profil dla telewizora Po powrocie obrazu na ekran powinniśmy zobaczyć okno Profile wyświetlania. Podobnie jak wcześniej musimy zapisać nasze ustawienia jako kolejny profil np. Telewizor i utworzyć do niego skrót klawiszowy np. Ctrl+Alt+T. Dzięki tym skrótom możemy się dowolnie przełączać między trybem telewizyjnym a monitorem. 7. Problemy z ustawieniami Proponuję spróbować w razie problemów wszystkich wersji programu Power Strip lub najnowszej wersji dla windows 7 i Vista - Jeśli niektóre opcje przy konfiguracji będą zablokowane należy zainstalować inne sterowniki do karty graficznej. Najpierw odinstalować należy stare sterowniki (często starsze sterowniki są lepsze). Należy popróbować różne wersje programu Power Strip z różnymi wersjami sterowników karty graficznej Jeśli są problemy z rozdzielczością lub przeplotem spróbuj rozdzielczości PAL 768x576i lub 1440x576p 50HZ (EIA/CEA-861B) w niektórych kartach pomaga Do kart ATI można też skorzystać z programu CATALYST standardowego programu dla kart graficznych od ATI link: Rozdzielczości przetestowane i poprawnie działające: 640x480i (Arcade), 640x480i ( NTSC), 720x480, 768x576i (PAL), 640x400p (Atari), 640x480p 60 Hz (EIA/CEA-861B) 720X480P 60 Hz (EIA/CEA-861B),992X558 (HDTV PAL -derived) - Tylko nie które karty,1584x540 - Tylko nie które karty. 7

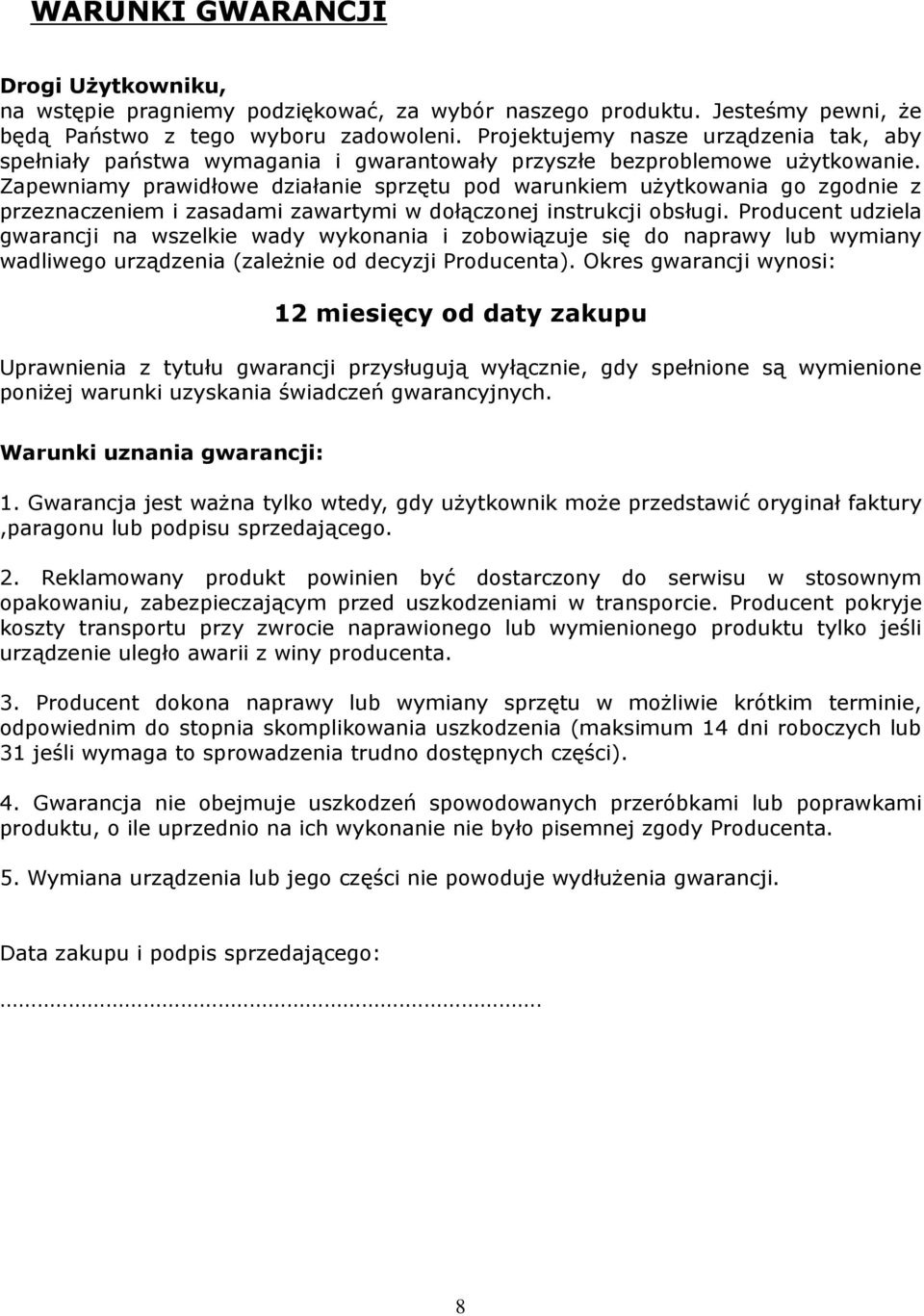

8 WARUNKI GWARANCJI Drogi Użytkowniku, na wstępie pragniemy podziękować, za wybór naszego produktu. Jesteśmy pewni, że będą Państwo z tego wyboru zadowoleni. Projektujemy nasze urządzenia tak, aby spełniały państwa wymagania i gwarantowały przyszłe bezproblemowe użytkowanie. Zapewniamy prawidłowe działanie sprzętu pod warunkiem użytkowania go zgodnie z przeznaczeniem i zasadami zawartymi w dołączonej instrukcji obsługi. Producent udziela gwarancji na wszelkie wady wykonania i zobowiązuje się do naprawy lub wymiany wadliwego urządzenia (zależnie od decyzji Producenta). Okres gwarancji wynosi: 12 miesięcy od daty zakupu Uprawnienia z tytułu gwarancji przysługują wyłącznie, gdy spełnione są wymienione poniżej warunki uzyskania świadczeń gwarancyjnych. Warunki uznania gwarancji: 1. Gwarancja jest ważna tylko wtedy, gdy użytkownik może przedstawić oryginał faktury,paragonu lub podpisu sprzedającego. 2. Reklamowany produkt powinien być dostarczony do serwisu w stosownym opakowaniu, zabezpieczającym przed uszkodzeniami w transporcie. Producent pokryje koszty transportu przy zwrocie naprawionego lub wymienionego produktu tylko jeśli urządzenie uległo awarii z winy producenta. 3. Producent dokona naprawy lub wymiany sprzętu w możliwie krótkim terminie, odpowiednim do stopnia skomplikowania uszkodzenia (maksimum 14 dni roboczych lub 31 jeśli wymaga to sprowadzenia trudno dostępnych części). 4. Gwarancja nie obejmuje uszkodzeń spowodowanych przeróbkami lub poprawkami produktu, o ile uprzednio na ich wykonanie nie było pisemnej zgody Producenta. 5. Wymiana urządzenia lub jego części nie powoduje wydłużenia gwarancji. Data zakupu i podpis sprzedającego:... 8
