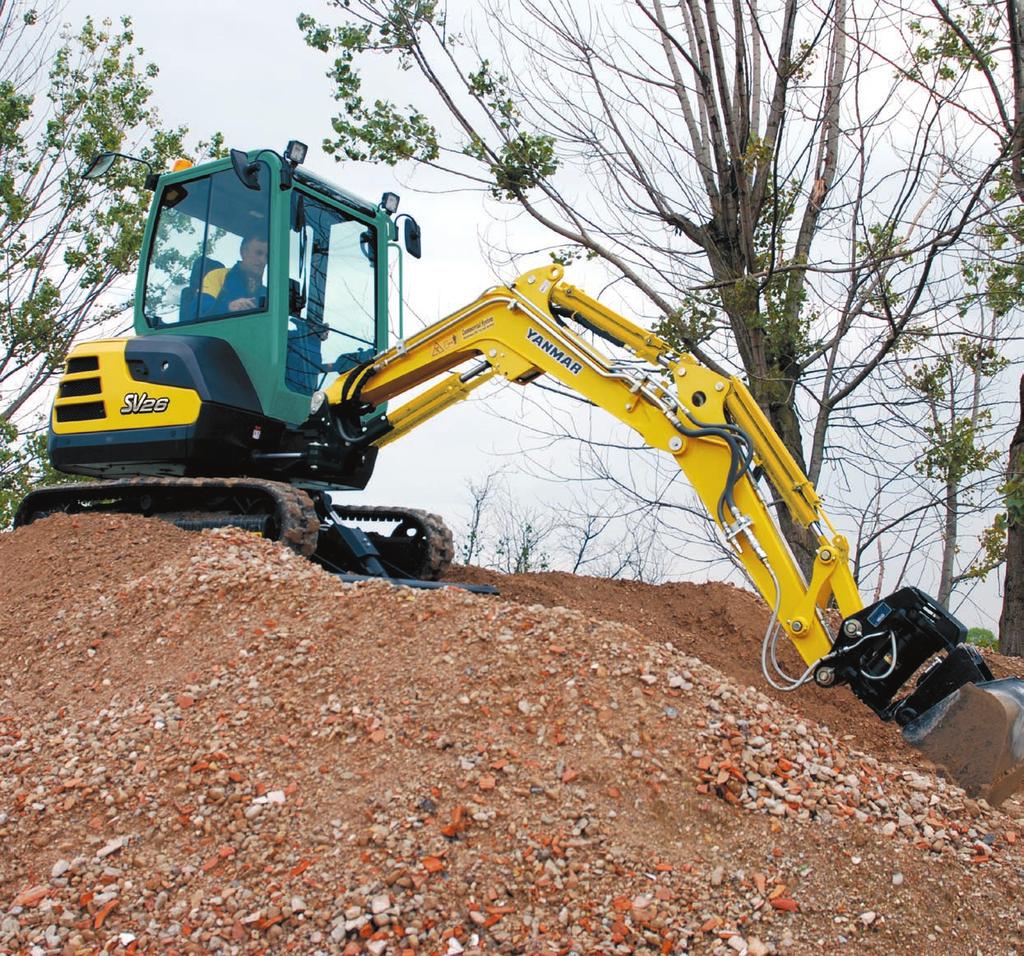

1 MINIKOPRK SV /2760 kg Skorzystaj z rozwiązań Yanmar a

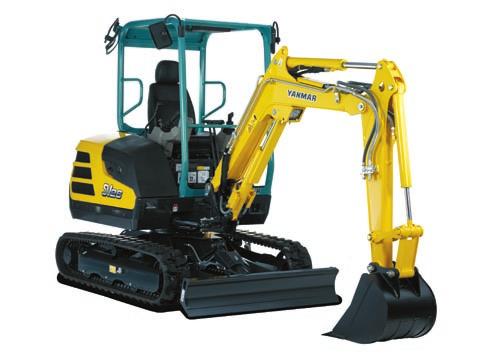

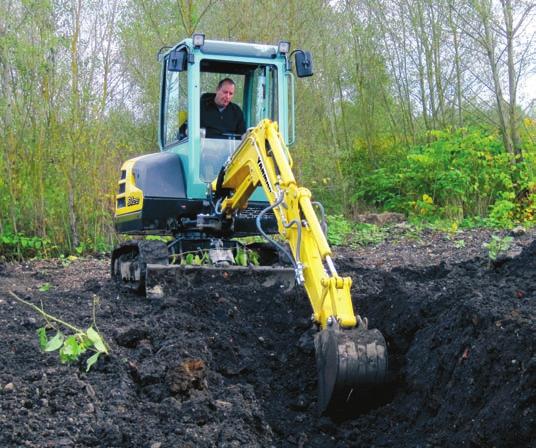

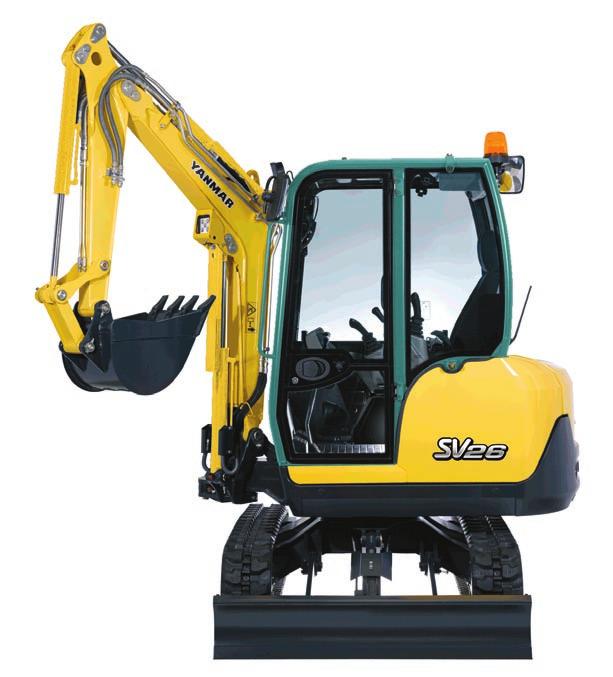

2 KOMPKTOWOŚĆ SV26 została zaprojektowana, aby sprostać każdemu zadania nawet podczas wykonywania najbardziej skomplikowanych prac. Jest zwarta i lekka, można ją z powodzeniem przewieźć na przyczepie samochodowej. Jej stabilność i moc pozwala na efektywną pracę w najtrudniejszych warunkach. SV26 to maszyna o szerokim spektrum działania, znakomicie sprawdzi się w pracach na terenach miejskich, niwelacji terenu czy projektowaniu krajobrazu. Minimalny promień obrotu przedniego: 1900 mm Ze skręconym ramieniem: 1600 mm Promień obrotu tylnego: 1160 mm IDELNY PRTNER DO PRC W TRUDNYM TERENIE SV26 posiada doskonałe osiągi zawarte w kompaktowych rozmiarach. Sprawdza się wyśmienice w pracach na obszarach miejskich (nie blokuje 2 pasów ruchu) oraz przy projektowaniu krajobrazu. Niski nacisk na podłoże zapewnia doskonałą efektywnośc na wszystkich typach terenu oraz zmniejsza uszkodzenia powstałe w wyniku prowadzonych prac. Szerokość całkowita: 1500 mm Tylny wychył: 410 mm Kompaktowe rozmiary gwarancja łatwego transportu Ciężar do transportu to tylko 2600 kg* (5732 lb), a kompaktowe podwozie pozwala, aby SV26 wraz z akcesoriami była transportowana na przyczepie samochodowej. * Kabina w wersji z gumowymi gąsienicami

3 WYSOK WYDJNOŚĆ Bazując na naszym doświadczeniu i wiedzy, technologia Yanmar a zapewnia doskonałe osiągi przy jednoczesnej dbałości o środowisko. Optymalne połączenie sił kopiących oraz cyklu pracy zapewnia SV26 wyjątkową wydajność. IMPONUJĄC MOC i OSIĄGI Potężny silnik, który respektuje ochronę środowiska Silnik YNMR TNV z bezpośrednim wtryskiem oleju napędowego, został zaprojektowany łącząc w sobie moc i czytsość emisji spalin. Dzięki zaawansowanemu wtrysku paliwa spełnia normy emisji spalin ustanowione przez Komisję Europejską (EC). Jego cicha praca sprawia, że staje się przyjazny dla ludzi i środowiska. Mniejsze zużycie paliwa SV26 spala mniej niż 4 litry na godzinę. Ten niewiarygodnie niski poziom może być i tak obniżony poprzez zainstalowanie (dostępny jako opcja) systemu utoidling, który obniża prędkość obrotową silnika do minimum w sytuacjach gdy maszyna nie jest używana przez więcej niż 4 sekundy, nastepnie automatycznie wraca do ostanich obrotów gdy jest to wymagane. VIPPS System hydrauliczny (System 3 pomp progresywnych ViO) SV26 posiada obwód hydrauliczny z regulowaną łączną mocą wyposażony w 2 pompy tłoczkowe, pompę zębatą oraz zawór sterujący zmiennkierunkowymi kombinacjami przepływu. Pompy załączają się automatycznie w zależności od wykonywanych czynności zapewniając łatwość obsługi podczas pracy. Z jednej strony pompa kombinacji przepływu zwiększa wydajność, a z drugiej, system pozwala sprawne i jednoczesne wykonywanie operacji nawet podczas jazdy. Hydraulika pomocnicza w standardzie Sterowanie proporcjonalne obwodami pomocniczymi pozwala używać wiele akcesoriów np. młotów hydraulicznych lub świdrów. Przepływ oleju jest przystosowany do każdego podpiętego urządzenia. Operator ma więc doskonałą kontrolę nad całym osprzętem. Opcje takie jak drugi obwód pomocniczy oraz instalacja potencjometra są dostępne, aby zwiększyć wszechstronność maszyny.

4 KOMFORT Zaprojektowana tak, aby sprostać wymaganiom operatora. Kabina SV26 jest przestronna i przyjemna. Ergonomia oraz dbałość o miejsce pracy sprawia, że czujesz się komfortowo nawet podczas długich dni na placu budowy. Kabina ta została wyposażona w wiele zaawansowanych urządzeń poprawiających wydajność pracy. KOMFORT BSOLUTNY Duża i komfortowa kabina Wnętrze kabiny SV26 jest bardzo przestronne i zapewnia swobodę ruchów. Duża przestrzeń na nogi pozwala na komfortową pracę przez długie godziny. Wejście jest równiez bardzo duże co ułatwia wchodzenie i wychodzenie z maszyny. Standardowy fotel SV26 jest bardzo wygodny i amortyzowany, posiada wielopłaszczyznową regulację oraz został wyposażony w zagłówek, w celu redukcji zmęczenia. Doskonała cyrkulacja powietrza SV26 jest wyposażona w ogrzewanie, które ułatwia pracę w ekstremalnych warunkach. Otwory wentylacyjne są rozmieszczone tak, aby w całej kabinie panowała jednolita temperatura oraz możliwe było błyskawiczne odparowanie okien. PRZYJZNY UŻYTKOWINIKOWI rchitektura wnętrza kabiny SV26 była badana pod względem polepszenia pozycji operatora i ułatwienia jego pracy podczas długich godzin pracy. Wsporniki pod nadgarstki są regulowane. Szerokie pedały jazdy oraz dźwignie odpowiedzialne za sterowanie hydrauliką działają płynnie i są łatwe w użyciu. Przełącznik drugiego biegu jazdy został umieszczony na lewarku odpowiedzialnym za sterowanie lemieszem. Idealnie położone dźwignie sterowania zapewniają wyjątkową precyzje ruchów. W celu optymalnej kontroli i uzyskania niezwykłej ergonomii wszystkie kontrolki pracy zostały umieszczone na prawej konsoli. Standardowe wyposażenie obejmuje również: poręcze, liczne schowki, automatyczne światło kabinowe, uchwyt na napoje, 2 gniazdka 12V, popielniczkę z zapalniczką, wieszak na ubrania oraz zamykany schowek na dokumenty

5 BEZPIECZEŃSTWO Ponieważ jedna maszyna jest bardziej wydajna w bezpiecznym środowisku pracy, tak więc bezpieczeństwo operatora oraz pracowników wokół maszyny stało się naszym priorytetem. SV26 posiada wiele udogodnień, które umożliwiają pracę w pełnym zaufaniu. DŹWIGNI BEZPIECZEŃSTW UMOŻLIWIJĄC DOSTĘP DO POZYCJI ROBOCZEJ Daszek oraz kabina spełniają normy ISO Poprzez zastosowanie bardzo sztywnej i odpornej konstrukcji ROPS dla kabiny, zwiększono bezpieczeństwo operatora w wypadku wywrócenia maszyny. Daszek oraz kabina spełniają również standardy FOPS1 (ochrona przed spadającymi obiektami) i normy bezpieczeństwa TOPS. OPTYMLN WIDOCZNOŚĆ DL EFEKTYWNEJ i BEZPIECZNEJ PRCY Duże okna oraz kształt pokryw SV26 zapewniają operatorowi doskonałą widoczność. Szyba przednia jest podzielona na dwie części i dodatkow całkowicie chowana do góry. Boczne okna są przesuwane. Tak doskonała widoczność zapewnia optymalne bezpieczeństwo pracy oraz redukuje uszkodzenie maszyny, szczególnie w ciasnych miejscach.przeźroczysta przednia część dachu pomaga w perfekcyjnym kontrolowaniu załadunku i wyburzeń. SV26 została wyposażona w 3 wsteczne oraz boczne lusterka. Operator może zatem kontrolować miejsce pracy bez potrzeby wstawania z fotela. by skutecznie i dokładnie pracować po zmroku SV26 w standardzie została wyposażona światło robocze LED, umieszczone w dolnej części wysięgnika, gdzie jest chronione przed uszkodzeniami. Technologia LED zapewnia mocne światło przy zredukowanym poborze energii oraz wydłużając żywotność akumulatora. Światło ostrzegawcze i 3 dodatkowe lampy LED mogą byc zamocowane jako opcja w wersji z kabiną Cyfrowy interfejs: lepsza kontrola maszyny co przekłada się na wzrost efektywności SV26 została wyposażona w cyfrowy interfejs, który informuje operatora w czasie rzeczywistym o stanie maszyny. Doskonale zintegrowany z konsolą po prawej stronie, ekran o przekątnej 3.3 charakteryzuje sie doskonałą widocznością nocą oraz w mocnym świetle słonecznym. Interfejs ten pozwala zarządzać czasem pracy, serwisem bieżącym oraz zaplanować akcje. Dostarcza również użytecznych informacji na temat pracy urządzenia, takich jak: temperatura oleju i płynu chłodniczego, poziomu paliwa oraz przechowuje ważne komunikaty. Ostrzega również operatora o nieprawidłowym działaniu maszyny (niewystraczająco naładowany akumulator, nieprawidłowe cisnienie oleju itp.).

6 SERWIS i NIEZWODNOŚĆ SV26 doskonale spełnia reputajcę jakości oraz trwałości maszyn Yanmar. Doskonały dostęp do części eksploatacyjnych, szybki serwis oraz możliwość przeprowadzenia wszystkich wymian nie brudząc się umożliwia wykonanie każdej operacji na miejscu. Pewność i solidnośc wykonania maszyny sprawia, że operator może pracować w spokoju. PROST OBSŁUG Dostępność do punktów eksploatacyjnych została uproszczona, aby zredukować czas i koszt serwisu. Tylne i boczne osłony, panel pod fotelem oraz zdejmowana podłoga umożliwia bezpośredni dostęp do akumulatora, alternatora, obwodu pomocnicznego i komponentów elektrycznych. Siłownik lemiesza została wykonany z dwóch części co umożliwia szybką wymianę w przypadku uszkodzenia. Okres wymiany oleju został zwiększony do 500 godzin, aby wydłużyć okres miedzy wymianami. ZPROJEKTOWNY BY SŁUŻYĆ JK NJDŁUŻEJ Konstrukcja podwozia, a także wytrzymałe osłony stalowe zapewniają niezawodność. Duża przeciwwaga chroni przed przypadkowymi uszkodzeniami i obtarciami o ściany. Węże są chronione rękawami odpornymi na ścieranie. Zostały poprowadzone górą wysięgnika oraz po prawej stronie maszyny, aby uniknąć skręcania i skrócić czas opuszczania ramienia. Przyłącze siłownika do lemiesza jest całkowicie chroniene stalową pokrywą. Siłowniki mogą byc opcjonalnie wzmocnione i chronione pokrywami ze stali sprężynowej. Elementy stalowe zostały wykonane ze stali wysoce odpornej na działanie korozji i dodatkowo pomalowane zostały farbą antykorozyjną. Budowa podłużnic zapobiega gromadzeniu się na nich gleby i zmniejsza tarcie. Na koniec warto dodać, iż temperatura robocza maszyny została w znaczynym stopniu obniżona, co w znaczym stopniu wydłuża żywotność komponentów SV26.

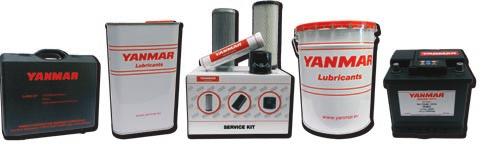

7 YNMR SERVICES Nasi dystrybutorzy dostarczaja każdych rad, których potrzebujesz: porady dostosowane do sytuacji, w tym umowy z pełną obsługą części zamiennych i eksploatacyjnych. FINNSOWNIE Rozwiązania YFinance* gwarantują najbardziej konkurencyjne oprocentowania oraz pomoc w jaki sposób ustalić plan finansowy, który najlepiej odpowiada Twoim potrzebom. * Oferty zależne od kraju. GWRNCJ Wszystkie nowe koparki YNMR sprzedawane przez autoryzowana sieć w Europie są chronione przez 12 miesięczną gwarancję producenta (lub 1000mth w zależności, które kryterium zostanie osiągnięte jako pierwsze) z możliwością rozszerzenia o kolejne 12 miesięcy (1000mth) dla układu napędowego. Poszliśmy dalej proponując naszym klientom rozszerzone umowy gwarancyjne Garantie PLUS, które oferują różne rozwiązania dla długoterminowej eksploatacji. CZĘŚCI Oryginalne części YNMR są projektowane, testowane oraz produkowane dla zapewnienia optymalnej jakości i bezpieczeństwa. Poprzez systematyczne stosowanie oryginalnych częśći zamiennych możesz byc pewny utrzymania wydajności maszyny i w przyszłości unikniesz kosztownych napraw spowodowanych użyciem nieodpowiednich części. Masz pewność, że urządzenie utrzymywane jest w doskonałym stanie i zapewni ewentualną wysoką wartość przy odsprzedaży. Dostępne u naszych dystrybutorów, oryginalne części YNMR mogą być dostarczone w ciągu 24 godzin. SERWIS Bliskość, szybkość, jakość oraz niezawodność. Jesteśmy zobowiązani do zapewnienia Twojego spokoju i zadowolenia. Sieć autoryzowanych serwisów naprawczych YNMR jest obecna we wszystkich krajach europejskich. W pobliżu zawsze można znaleźć wyszkolonych i wykwalifikowanych mechaników, którzy zajmą się Twoją maszyną. utoryzowanym warsztatom można zlecić zamówienia, rutynowe usługi serwisowe, wykonanie napraw awaryjnych oraz możesz liczyć na doradztwo dostosowane do Twoich potrzeb.

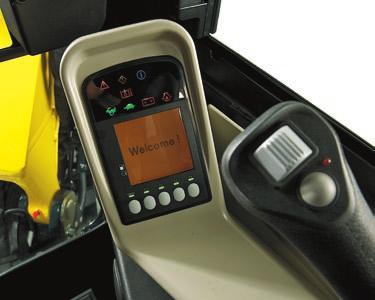

8 OSPRZĘT STNDRDOWY OSPRZĘT Silnik Yanmar, diesel, chłodzony cieczą Spełnia standardy Komisji Europejskiej Bezpośredni wtrysk System hydrauliczny VIPPS System hydrauliczny (ViO progresywny system 3 pomp) 1 obwód pomocniczy, sterowany proporcjonalnie Druga prędkość jazdy Wskaźnik oleju hydraulicznego Kabina + + Interjes LCD Kabina zamocowana na gumowych blokach Fabrycznie obity, regulowany fotel z zagłówkiem Regulowane wsporniki nadgarstów Zwiększona przestrzeń na nogi Szerokie pedały jazdy Przednia szyba wykonana z 2 części (całkowicie chowana do góry) Podwójnie przesuwane szyby boczne Przeźroczysta górna część dachu Wycieraczki Spryskiwacz szyby przedniej tomatyczna lampka kabinowa 2 gniazkda 12V Liczne schowki Zamykany schowek na dokumenty Uchwyt na napoje Podwozie + 4 punkty kotwiczne Dwuczęściowy wąż doprowadzający płyn do siłownika lemiesza + Bezpieczeństwo Poręcze Dźwignia bezpieczeństwa Pas bezpieczeństwa Młotek ewakuacyjny 3 lusterka Klakson Oświetlenie 1 światło LED, zintegrowane z wysięgnikiem Pozostałe + Wskaźnik paliwa Osłony siłowników wysięgnika i ramienia Węże chronione rękawami odpornymi na ścieranie Stalowe części wykonane ze stali wysoce odpornej na korozję Zamykane pokrywy Zestaw narzędzi Samrownica WYPOSŻENIE OPCJONLNE Specjalny kolor Bio olej Zawory bezpieczeństwa z systemem ostrzegania dla podnoszenia i przeładowania Długię ramię Drugi obwód pomocniczy sterowany proporcjonalnie Potencjometr Szybkozłącze System utoidling Zabezpieczenie przed kradzieżą Centralny układ smarowania Fotel ze skaju Radio Dodatkowa przeciwwaga (+100 kg) Rozszerzona osłona siłowników larm podróżowania 2 przednie światła LED 1 tylne światło LED + światł ostrzegawcze KCESORI Yanmar zapewnia dostawę części, których potrzebujesz, i które spełniają normy bezpieczeństwa obowiązujące w danym kraju: mechaniczne szybkozłącze, szybkozłącze hydrauliczne, łyżka skarpowa, obrotowa łyżka skarpowa, łyżka podsiębierna, młot hydrauliczny

9 SV26 WYMIRY B N M F K L G I D E C H J» Długość całkowita 4250 / 4295* mm H» Szerokość całkowita lemiesza 1500 mm» Długość całkowita z tylnym pługiem 4470 / 4515* mm I» Wysokośc całkowita lemiesza 280 mm B» Wysokość całkowita 2435 mm J» Odległość lemiesza 1 mm C» Szerokość całkowita 1500 mm K» wysokość podnoszenia lemiesza 300 mm D» Długość gąsienicy na styku z podłożem 1550 mm L» głębokość opuszczania lemiesza 350 mm E» Długość podwozia 2030 mm M» Prześwit minimalny 320 mm F» Odległość od środków gąsienic 1250 mm N» Prześwit pod przeciwwagą 540 mm G» Szerokość gąsienic 250 mm KL H I J G F M M B E C D» głębokośc kopania pług podniesiony 2595 / 2750* mm H» Kąt obrotu wysięgnika w lewo / 2805* mm I» Kąt obrotu wysięgnika w prawo 75 B» glębokość kopania pług opuszczony C» zasięg kopania na ziemi 4400 / 4580* mm J» Długość ramienia 1150 / 1400* mm D» zasięg kopania 4510 / 4695* mm K» Minimalny promień obrotu przedniego 1900 / 1960* mm E» Max głębokość kopania w pionie 2245 / 2455* mm L» Minimalny promień obrotu ze skręconym ramieniem 1600 / 1655* mm F» wysokość zsypu 2835 / 2995* mm M» Promień obrotu tylnego 1160 mm G» wysokość podnoszenia 3995 / 4130* mm M» Promień obrotu tylnego z dodatkową przeciwwagą 1240 mm * Z długim ramieniem. Podlega technicznym modyfikacjom. Wymiary podane w mm z konkretną łyżką Yanmar.

10 SV26 SIŁ UDŹWIGU P Udźwig boczny 90 Udźwig do przodu C B Standardowe ramię, standardowa przeciwwaga Kabina Daszek B 1m 0m 1 m 1.5 m * * Długie ramię, standardowa przeciwwaga C Daszek 535 Kabina * * * * * * B 1m 0m 1 m 1.5 m * * * * 465 * 46 5 * *46 5 * 46 5 *4 6 5 * * * C Daszek 400 *565 Standardowe ramię, dodatkowa przeciwwaga Kabina * * * * * * * * * B 1m 0m 1 m 1.5 m * * * * * * * * * * *505 Długie ramię, dodatkowa przeciwwaga *930 C Daszek 600 Kabina B 1m 0m 1 m 1.5 m *465 *465 *46 5 * 46 5 * *4 65 * 4 65 *4 6 5 *4 6 5 * * * * * * * * * * * * * * * * * Dane zawarte w tabelach pokazują możliwości podnoszenia zgodnie z normą ISO standard Są odpowiednikiem 75% maksymalnego statycznego udźwigu lub 87% hydraulicznej mocy podnoszenia. Dane oznaczone * są hydraulicznym limitem siły podnoszenia. C

11 SPECYFIKCJ WG +/ 2% (CE STNDRDS) Kabina Daszek Ciężar operacyjny (gumowe gąsienice) 2675 kg 0.33 kg cm kg 0.30 kg/cm 2 Ciężar do transportu (gumowe gąsienice) 2600 kg 0.33 kg/cm kg 0.30 kg/cm 2 Ze stalowymi gąsienicami kg 0.34 kg/cm kg 0.32 kg/cm 2 Z dodatkową przeciwwagą kg 0.34 kg/cm kg 0.31 kg/cm 2 SILNIK Model 3TNV82BPBV Rodzaj paliwa Diesel Moc użytkowa 17.6 kw / 23.9 HP / 2400 rpm Moc z pominięciem strat 18.1 kw / 24.8 HP / 2400 rpm Pojemność 1331 cm 3 Maksymalny moment 85.5 N.m. / 1400 rpm Chłodzenie Cieczą Rozrusznik 2.3 kw kumulator 12 V 56 h lternator 12 V 40 SYSTEM HYDRULICZNY Maksymalne ciśnienie 210 bar 1 pompa dwutłoczkowa o zmiennym przepływ. 2 x 32.4 l/min 1 pompa zębata 21.6 l/min 1 pompa zębata trochoidalna 10.8 l/min PTO Dane teoretyczne przy 1900 rpm Ciśnienie Przepływ 0 ~ 210 bar 56 ~ 15 l/min 0 ~ 210 bar 56 ~ 15 l/min Przepływ maleje gdy ciśnienie rośnie OSIĄGI Prędkość jazdy 2.9 / 4.8 km/h Prędkośc obrotu 10.2 rpm Siła kopania (ramię) 14.5 kn (1500 kgf) / 12.7 kn with long arm Siła kopania (łyżka) 24.5 kn (2500 kgf) Siła uciągu 37 kn Kąt podjazdu 30 Poziom hałasu (2000/14/CE & 2005/88/CE) 76 db() / 94 db() (Lw) PODWOZIE Liczba górnych rolek 1 Liczba dolnych rolek 3 System naciągu gąsienic Poprzez uzycie smarownicy POJEMNOŚĆ UKŁDÓW Zbiornik paliwa Układ chłodzenia Ilośc oleju silnikowego Obwód hydrauliczny Pojemność zbiornika hydrauliki 38.5 l 3.8 l 3.7 l 30 l 25.2 l CZĘSTOTLIWOŚĆ PRZEGLĄDÓW Wymiana oleju silnikowego i filtra: 500 godzin Wymiana filtra paliwa: 250 godzin Wymiana filtra hydrauliki: 1000 godzin Wymiana filtra oleju hydraulicznego: 1000 godzin Wymiana płynu chłodniczego: 1000 godzin

12 Printed in France Materials and specifications are subject to change from the manufacturer without notice Please contact your local Yanmar Construction Equipment Europe dealer for further information. Yanmar Construction Equipment Europe S..S. 25, rue de la Tambourine SINT DIZIER FRNCE Tłumaczenie przygotował zespół: GB_SV26_0114
