MINI-KOPARKA NOWOŚĆ SV /1975 kg > < > <

Transkrypt

1 MINI-KOPARKA NOWOŚĆ SV /1975 kg > < > <

2 KOMPAKTOWOŚĆ SV18 W CELU MAKSYMALIZACJI OSIĄGÓW ZOSTAŁ STWORZONY ŁĄCZY ONA W SOBIE MOC, PORĘCZNOŚĆ I STABILNOŚĆ, A DZIĘKI TEMU PAŃSTWA DZIEŃ PRACY BĘDZIE ŁATWIEJSZY W KOMPAKTOWEJ OBUDOWIE. Minimalny promień obrotu przodu: 1540 mm Obrót z wysięgnikiem: 1340 mm Tylny promień obrotu: 980 mm ZWARTA KONSTRUKCJA I WSZECHSTRONNOŚĆ Minikoparka Yanmar SV18 z ultra krótkim promieniu obrotu zapewnia łatwy dostęp i pracuje w ciasnych miejscach. Zapewnia on moc i wyjątkową wydajność, która, powiązana z doskonałą stabilnością, pozwala na pracę ze spokojem w każdych warunkach Całkowita szerokość maszyny: 980 / 1320 mm Zwis tylny: 490 mm max > < KOMPAKTOWE WYMIARY DO ŁATWEGO TRANSPORTU Waga do przetransportowania (zaledwie 1760 kg *) i zwarta konstrukcja umożliwiają transport minikoparki wraz z osprzętem na przyczepie. 4 punkty kontrolne ułatwiają zamocowanie urządzenia w czasie transportu * Wersja z zadaszeniem i gumowymi gąsienicami

3 WYSOKA WYDAJNOŚĆ Bazując na doświadczeniu i wiedzy, Yanmar produkuje niezawodne minikoparki o wysokiej wydajności. SV18 wyposażona jest w niezbędny sprzęt, aby zapewnić Państwu wyjątkową wydajność. System przepływu w zamkniętym układzie hydraulicznym Obwód hydrauliczny SV18 charakteryzuje proporcjonalny rozkład natężeń przepływu. System ten gwarantuje precyzję, elastyczność, moc i doskonałą jednoczesność ruchów. Umożliwia operatorowi wykonywanie wszystkich ruchów o wysokiej wydajności, niezależnie od szybkości przepływu lub obciążenia. Joystick jest bardzo łatwy w obsłudze i umożliwia operatorowi ułatwione sterowanie pracą urządzenia. Potężny silnik, który pozostaje przyjazny środowisku Silnik YANMAR TNV został zaprojektowany, aby łączyć wysoką moc i czystą emisję spalin. Dzięki zaawansowanemu systemowi wtrysku spełnia normy emisji spalin Komisji Europejskiej. Jego cicha praca sprawia, że silnik jest przyjazny dla ludzi i środowiska Hydraulika pomocnicza w standardzie Sterowanie proporcjonalne pomocniczą linią pozwala na wykorzystanie wielu akcesoriów, takich jak młot lub świder. Szybkość przepływu oleju jest dostosowana do wykorzystania każdego urządzenia. Operator ma więc doskonałą kontrolę akcesoriów. WYSUWANY LEMIESZ DO POPRAWY WYDAJNOŚCI SV18 jest wyposażona w standardzie w możliwość rozszerzenia podwozia co umożliwia wielką wszechstronność pod względem wymiarów i stabilności. Operator może przełączyć się z bardziej stabilnej konfiguracji rozsuniętego podwozia do szerokości podwozia mniejszej niż metr, aby przejechać przez pasy lub przez drzwi. Rozszerzone podwozie: 1320 mm Unikalny design i łatwość obsługi SV18 wyposażona jest w poszerzenia przegubowe na końcu lemiesza. Chowane, pozostają one zamocowane na lemieszu w każdym momencie pracy. Tak więc zmiana pozycji jest szybka i nie wymaga dodatkowego narzędzia. Poszerzenie podwozia jest łatwe w użyciu: przełącznik wybiera funkcję podniesienia lemiesza lub poszerzenia podwozia i dźwignia lemiesza uruchamia wybraną funkcję. Prześwit pomiędzy częściami przesuwnymi podwozia jest bardzo ograniczony, tak, że ziemia nie może gromadzić się w czasie rozszerzenia. Schowane podwozie: 980 mm

4 KOMFORT Zaprojektowana, aby sprostać potrzebom operatora, kabina SV18 jest duża i przestronna. Dbałość o środowisko pracy i ergonomię sprawia, że czujesz się komfortowo podczas długich dni na placu budowy. Ta przestronna kabina jest wyposażona w wiele zaawansowanych urządzeń, aby Państwa praca była bardziej wydajna. ZAPEWNIA ABSOLUTNY KOMFORT Duża przestronna kabina Wnętrze kabiny SV18 jest bardzo przestronne dla maksymalnej swobody ruchu. Dużo miejsca na nogi pozwala operatorowi wygodne pracować. Wejście, które jest również bardzo duże, zapewnia łatwy dostęp do kabiny i szybkie wysiadanie. SV18 jest w standardzie wyposażona w fotel z multifunkcyjną regulacją. Doskonała cyrkulacja powietrza SV18 zawiera grzejnik, który utrzymuje przyjemną temperaturę w ekstremalnych warunkach pogodowych. Otwory wentylacyjne są umieszczone w celu zapewnienia jednolitej temperatury w kabinie i zapewniają idealne odparowywanie okien PRZYJAZNE UŻYTKOWNIKOWI Budowa wnętrza kabiny SV18 podlegała analizom w celu zapewnienia jak najlepszej pozycji jazdy operatora i ułatwienia jego pracy, szczególnie na długich i trudnych odcinkach. Wsporniki na nadgarstki są regulowane. Drugie pokrętło biegów znajduje się na dźwigni lemiesza. Idealnie położona dźwignia sterowania zapewnia wyjątkową precyzję ruchu. Aby zoptymalizować kontrolę i ergonomię, wszystkie kontrolki pracy znajdują się na prawej konsoli urządzenia Zapalniczka i popielniczka Uchwyt na napoje Automatyczne oświetlenie Otwory nawiewu Standardowe wyposażenie obejmuje także: poręczne, liczne schowki, 2 x 12V gniazda zewnętrzne, wieszak

5 BEZPIECZEŃSTWO Ponieważ wiemy, jak istotna jest praca w bezpiecznym środowisku, bezpieczeństwo operatora i osób pracujących w pobliżu urządzenia, jest jednym z naszych priorytetów. SV18 ma wiele udogodnień, które pozwalają na pracę z pełnym zaufaniem. OPTYMALNA WIDOCZNOŚĆ DLA EFEKTYWNEJ I BEZPIECZNEJ PRACY Sv18 jest wyposażona w 3 tylne i boczne lusterka. Operator może kontrolować obszar roboczy oraz obszar wokół maszyny, nie ruszając się z fotela. Aby skutecznie i dokładnie pracować w ciemności, SV18 posiada standardowo światło LED umieszczone w dolnej części wysięgnika, gdzie są chronione przed wstrząsami. Technologia LED zapewnia silne światło przy jednoczesnym zmniejszeniu zużycia energii i zwiększenie żywotności baterii. 3 dodatkowe lampy LED można opcjonalnie zamontować na kabinie Wygłuszenie kabiny i obudowy zgodne z standardem ISO Zastosowanie konstrukcji ROPS do kabiny gwarantuje bezpieczeństwo operatora w przypadku przewrócenia. Wyciszenie i kabina również spełnia normy FCPS1 (dotyczące konstrukcji chroniących przed spadającymi przedmiotami) i TOPS Młotek bezpieczeństwa Wyłącznik zasilania 3 tylne i boczne lusterka Dźwignia bezpieczeństwa CYFROWY INTERFEJS DLA LEPSZEJ KONTROLI MASZYNY ORAZ WIĘKSZEJ WYDAJNOŚCI PRACY SV18 jest wyposażona w cyfrowy interfejs, który informuje operatora w czasie rzeczywistym o stanie maszyny. Doskonale zintegrowany w prawej konsoli, 3.3 '' ekran zapewnia doskonałą widoczność w jasnym świetle słonecznym lub w nocy. Interfejs ten pozwala na zarządzanie czasem pracy, codziennymi czynnościami konserwacji oraz programem interwencji. Dostarcza przydatnych informacji na temat działania urządzenia, takich jak temperatury oleju silnika czy chłodziwa, poziomu paliwa i archiwizuje ważne wydarzenia. Ponadto ostrzega operatora w przypadku nieprawidłowego działania maszyny (niewystarczające ładowanie akumulatora, zaburzenia ciśnienia oleju itp).

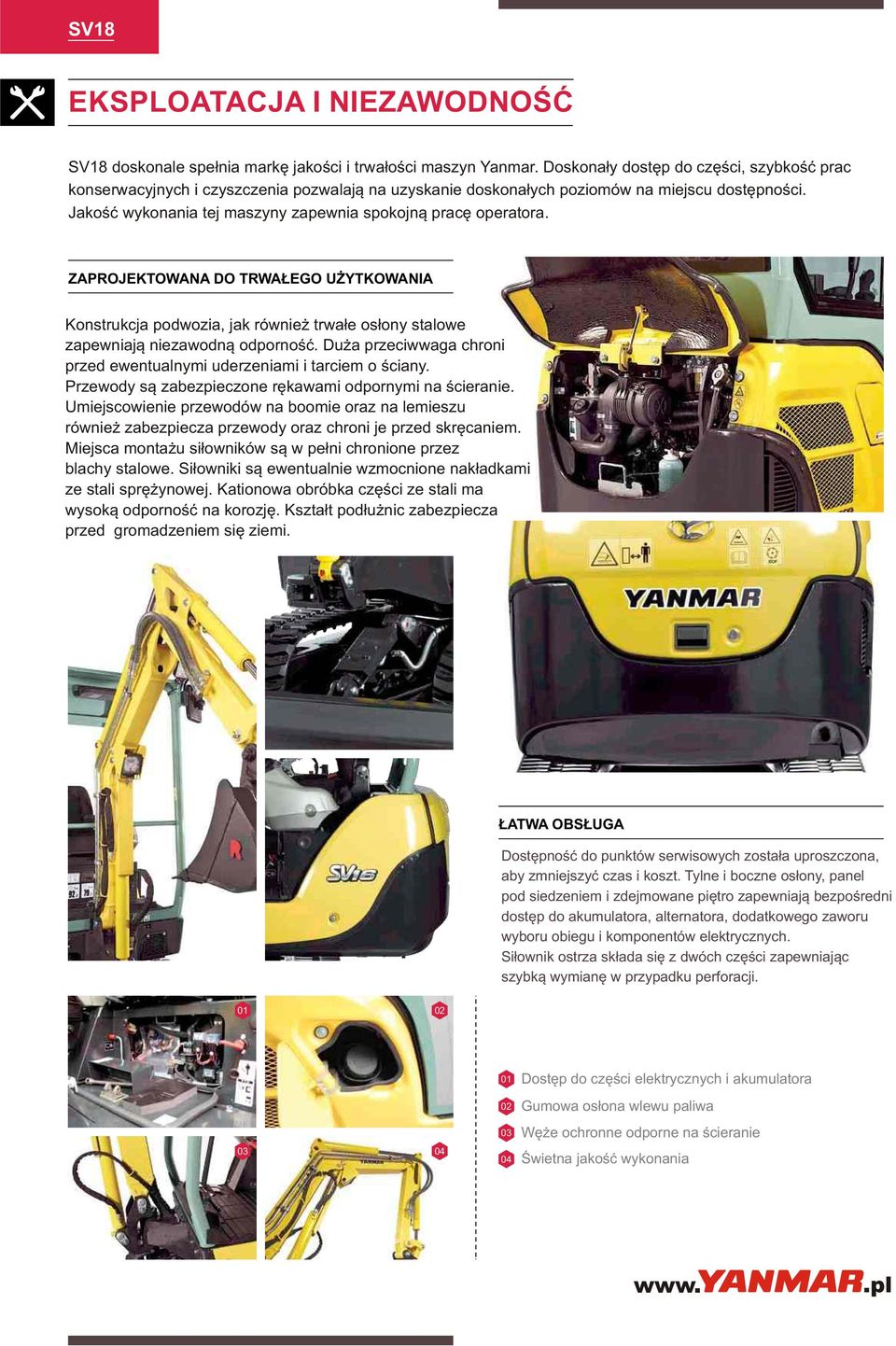

6 EKSPLOATACJA I NIEZAWODNOŚĆ SV18 doskonale spełnia markę jakości i trwałości maszyn Yanmar. Doskonały dostęp do części, szybkość prac konserwacyjnych i czyszczenia pozwalają na uzyskanie doskonałych poziomów na miejscu dostępności. Jakość wykonania tej maszyny zapewnia spokojną pracę operatora. ZAPROJEKTOWANA DO TRWAŁEGO UŻYTKOWANIA Konstrukcja podwozia, jak również trwałe osłony stalowe zapewniają niezawodną odporność. Duża przeciwwaga chroni przed ewentualnymi uderzeniami i tarciem o ściany. Przewody są zabezpieczone rękawami odpornymi na ścieranie. Umiejscowienie przewodów na boomie oraz na lemieszu również zabezpiecza przewody oraz chroni je przed skręcaniem. Miejsca montażu siłowników są w pełni chronione przez blachy stalowe. Siłowniki są ewentualnie wzmocnione nakładkami ze stali sprężynowej. Kationowa obróbka części ze stali ma wysoką odporność na korozję. Kształt podłużnic zabezpiecza przed gromadzeniem się ziemi. ŁATWA OBSŁUGA Dostępność do punktów serwisowych została uproszczona, aby zmniejszyć czas i koszt. Tylne i boczne osłony, panel pod siedzeniem i zdejmowane piętro zapewniają bezpośredni dostęp do akumulatora, alternatora, dodatkowego zaworu wyboru obiegu i komponentów elektrycznych. Siłownik ostrza składa się z dwóch części zapewniając szybką wymianę w przypadku perforacji Dostęp do części elektrycznych i akumulatora Gumowa osłona wlewu paliwa Węże ochronne odporne na ścieranie Świetna jakość wykonania

7 SERWIS Nasi dystrybutorzy zapewnią Ci wszystkie rozwiązania, których potrzebujesz: porady dostosowane do sytuacji, w tym zamówienia na usługi, części zamienne i konserwację w pełnym wymiarze FINANSOWANIE Rozwiązanie Y-Finanse * gwarantuje najbardziej konkurencyjne oprocentowanie i pomoc w ustaleniu planu finansowego, który najlepiej odpowiada Twoim potrzebom * ceny w zależności od kraju. GWARANCJA Wszystkie nowe koparki Yanmar sprzedawane za pośrednictwem sieci autoryzowanych w Europie są chronione przez 12 miesięcy (lub 1000 godzin, w zależności od tego co nastąpi wcześniej) gwarancją producenta z rozszerzeniem do 12 miesięcy (lub 1000 godzin) dla układu przeniesienia napędu. Idziemy dalej, proponując rozszerzone umowy gwarancyjne "Garantie plus", które oferują różne rozwiązania dla długoterminowych umów CZĘŚCI Oryginalne części Yanmar zostały zaprojektowane, przetestowane i wyprodukowane, aby zapewnić optymalną jakość i bezpieczeństwo. Poprzez systematyczne stosowanie oryginalnych części zamiennych, możesz być pewny utrzymania wydajności urządzenia i uniknąć w przyszłości kosztownych napraw z powodu braku odpowiednich części. Jesteś pewien, że urządzenie jest utrzymywane w idealnym stanie i zapewnia wysoką wartość przy odsprzedaży. Oryginalne części Yanmar mogą być dostarczone w ciągu 24 godzin KONSERWACJA Bliskość, szybkość, jakość i niezawodność są bardzo ważne dla dealerów Yanmar. Sieć autoryzowanych serwisów naprawczych Yanmar jest obecna we wszystkich krajach europejskich. Zawsze można znaleźć pobliskich mechaników wyszkolonych i wykwalifikowanych do opieki nad maszyną. Autoryzowanym warsztatom zleca się zamówienia i rutynowe usługi serwisowe, wykonywanie napraw awaryjnych i udzielanie porad dostosowanych do Twoich potrzeb

8 WYPOSAŻENIE Silnik -3TNV70-VBVA2 Yanmar diesel -Spełnia europejskie normy Stage IIIB i Tier 4 -Bezpośredni wtrysk -Separator wody w paliwie + System hydrauliczny -LUDV hydrauliczny system dzielenia przepływu -Obwód pomocniczy ze sterowaniem proporcjonalnym -2 biegi -Zewnętrzny wskaźnik oleju hydraulicznego + Kabina -Wyświetlacz LCD -Ogrzewanie -Regulowany fotel z fabrycznym pokrowcem -Regulowane podparcie nadgarstka -Podnóżki -Wycieraczki dzielone na 2 części -Podwójne okno przesuwne z prawej strony. -Przeźroczysta górna część -Wycieraczki -Spryskiwacze -Światło automatyczne -2 x 12V wyjścia zasilania -Schowki -Uchwyt na kubek + Oświetlenie -Światło LED zintegrowane z ramieniem Bezpieczeństwo -Poręcze -Dźwignia bezpieczeństwa -Pasy bezpieczeństwa -Młotek bezpieczeństwa -3 lusterka -Sygnał ruchu Różne + + -Wskaźnik poziomu paliwa -Osłony ramienia -Rękawy ochronne przewodów hydraulicznych odporne na ścieranie -Zamki kabiny i klapy -System antidrop zbiornika paliwa -Skrzynka narzędziowa -Smarownica Podwozie -4 punkty mocowania -Dwuczęściowy wąż siłownika lemiesza WYPOSAŻENIE DODATKOWE Specjalna farba długie ramię zawory bezpieczeństwa na siłownikach szybkozłącza zabezpieczenie przed kradzieżą GPS centralne smarowanie wzmocniona osłona siłownika lampy przednie x2 LED Lampa tylna LED + lampa błyskowa LED olej bio alarm Radio USB i SD CARD obszycie siedzenia skay AKCESORIA YANMAR daje akcesoria, które pasują do danego typu maszyny dostosowane do standardów bezpieczeństwa w danym kraju: mechaniczne szybkozłącze, łyżka kopiąca i pływająca, młot hydrauliczny.

9 WYMIARY B M N K I G D L F E H C J A A Długość 3660 mm A H Szerokość lemiesza mm A Długość z lemieszem z tył 3775 mm I Wysokość lemiesza 230 mm B Wysokość mm J Długość lemiesza 1095 mm C Szerokość mm K Max. wysokość nad ziemią 240 mm D Długość na styku z podłożem 1180 mm L Max. wysokość pod ziemią 300 mm E Długość podwozia 1560 mm M Minimalny prześwit 160 mm F Szerokość osi mm N Prześwit pod przeciwwagą 410 mm G Rozstaw kół 230 mm K - L H I G J F M A E B C D A Max. Głębokość kopania (podniesiony lemiesz) 2420 mm H Kąt wychylenia wysięgnika w lewo 40 B Max. Głębokość kopania ( opuszczony lemiesz) 2580 mm I Kąt wychylenia wysięgnika w prawo 80 C Max. Zasięg kopania na ziemi 3950 mm J Długość ramienia 1160 mm D Max. Zasięg kopania 4040 mm K Minimalny promień wahnięcia 1540 mm E Max pionowa ściana 2140 mm L Minimalny promień wahnięcia wysięgnika 1340 mm F Max. Wysokość rozładunku 2740 mm M Promień wahnięcia z tył 980 mm G Max. Wysokość cięcia 3760 mm 1 2 daszek - kabina / podwozie zamknięte - podwozie otwarte Zastrzegamy możliwość zmiany danych technicznych. Wymiary podano w mm z założoną standardową łyżką Yanmara.

10 OSIĄGI A B C ciężar przechyłu praca przodem ciężar przechyłu praca pod kątem 90 Lemiesz podparty kabina, ramię standardowe Lemiesz podniesiony Lemiesz podparty daszek, ramię standardowe Lemiesz podniesiony Dane zawarte w tabelach reprezentują nośności zgodnie z normą ISO Nie zawierają wagi łyżki i odpowiadają 75% maksymalnego obciążenia przechyłu lub 87% obciążenia układu hydraulicznego. Dane oznaczone gwiazdką oznaczają limit obciążenia układu hydraulicznego.

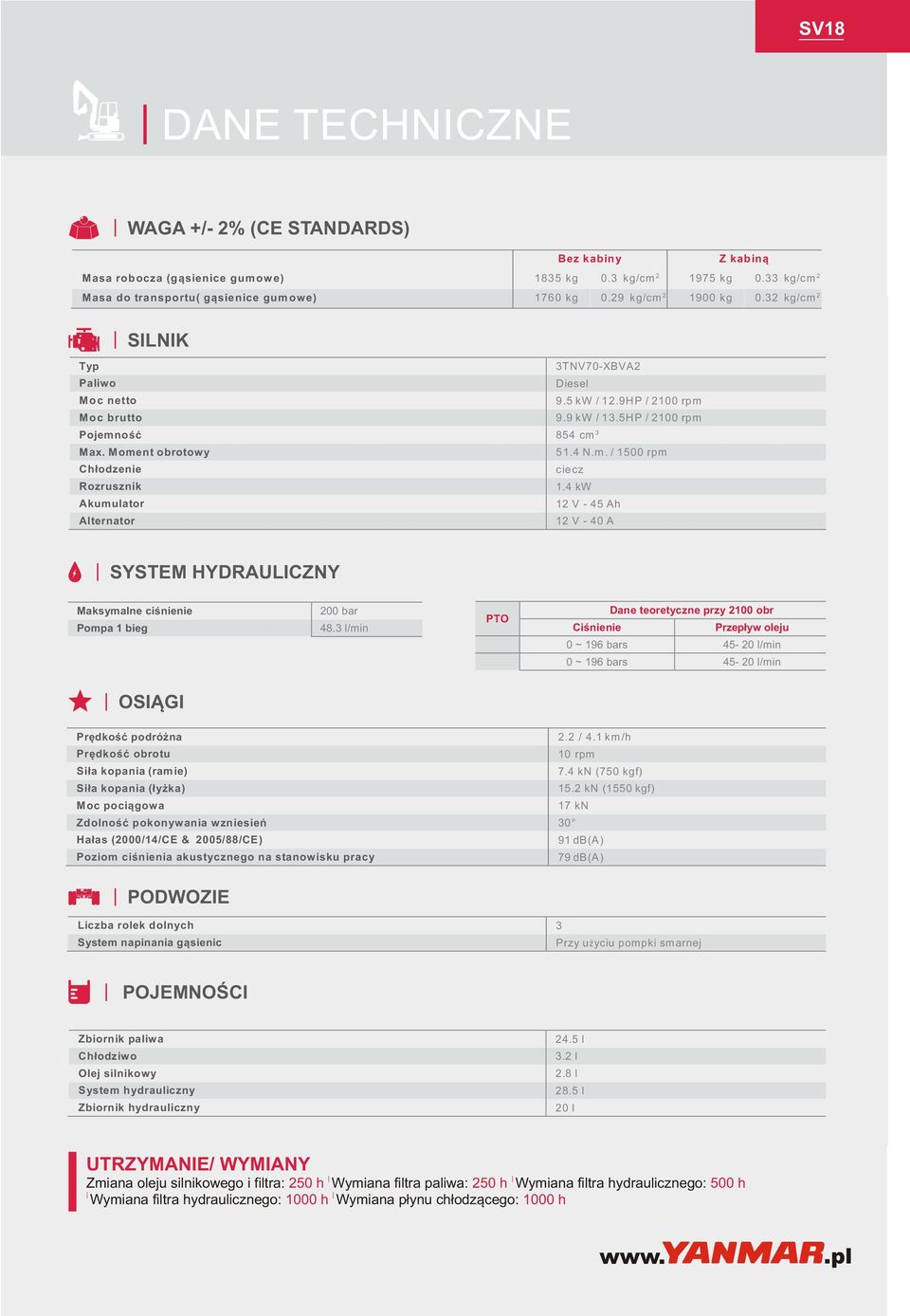

11 DANE TECHNICZNE WAGA +/- 2% (CE STANDARDS) Bez kabiny Z kabiną Masa robocza (gąsienice gum owe) 1835 kg 0.3 kg/cm kg 0.33 kg/cm 2 Masa do transportu( gąsienice gum owe) 1760 kg 0.29 kg/cm kg 0.32 kg/cm 2 SILNIK Typ 3TNV70-XBVA2 Paliwo Diesel Moc netto 9.5 kw / 12.9HP / 2100 rpm Moc brutto 9.9 kw / 13.5HP / 2100 rpm Pojemność 854 cm 3 Max. Moment obrotowy 51.4 N.m. / 1500 rpm Chłodzenie ciecz Rozrusznik 1.4 kw Akumulator 12 V - 45 Ah Alternator 12 V - 40 A SYSTEM HYDRAULICZNY Maksymalne ciśnienie Pompa 1 bieg 200 bar 48.3 l/min PTO Dane teoretyczne przy 2100 obr Ciśnienie Przepływ oleju 0 ~ 196 bars l/min 0 ~ 196 bars l/min OSIĄGI Prędkość podróżna 2.2 / 4.1 km /h Prędkość obrotu 10 rpm Siła kopania (ramie) 7.4 kn (750 kgf) Siła kopania (łyżka) 15.2 kn (1550 kgf) Moc pociągowa 17 kn Zdolność pokonywania wzniesień 30 Hałas (2000/14/CE & 2005/88/CE) 91 db(a) Poziom ciśnienia akustycznego na stanowisku pracy 79 db(a) PODWOZIE Liczba rolek dolnych 3 System napinania gąsienic Przy użyciu pompki smarnej POJEMNOŚCI Zbiornik paliwa Chłodziwo Olej silnikowy System hydrauliczny Zbiornik hydrauliczny 24.5 l 3.2 l 2.8 l 28.5 l 20 l UTRZYMANIE/ WYMIANY Zmiana oleju silnikowego i filtra: 250 h Wymiana filtra paliwa: 250 h Wymiana filtra hydraulicznego: 500 h Wymiana filtra hydraulicznego: 1000 h Wymiana płynu chłodzącego: 1000 h

12 Producent zastrzega sobie prawo do wprowadzania bez uprzedzenia zmian treści i danych technicznych. AUTORYZOWANY PARTNER: Techbud Sp. z o.o. ul. Gorzowska Zielona Góra Dział Handlowy tel mobile Sekretariat tel fax handlowy@techbud.eu techbud@techbud.eu techbud.eu
