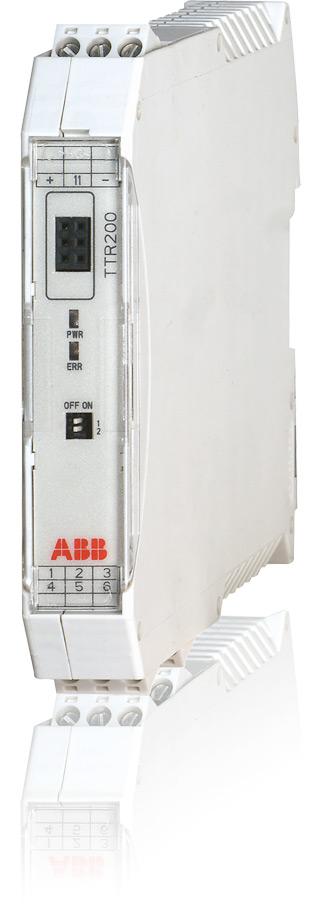

TTR200 Przetwornik temperatury do montażu na listwie

Transkrypt

1 Spis treści Karta katalogowa Rev. B TTR200 Przetwornik temperatury do montażu na listwie HART, Pt100 (RTD), termoelementy, separator galwaniczny Wejście Termometry oporowe Termoelementy Zdalne czujniki oporowe Napięcia, napięcia mv Wyjście ma, HART Odchyłka pomiarowa 0,1 K Kompensacja błędu czujnika Nieprzerwana kontrola czujnika i kontrola własna Dwie diody funkcyjne Kontrola napięcia zasilania Kontrola pod kątem zerwania drutów / korozji zgodnie z NE 89 Bezpieczeństwo urządzenia zgodnie z NE 53 SIL2 zgodnie z IEC Dopuszczenia dla ochrony przed wybuchem ATEX, IECEx, strefa 0 FM / CSA Konfiguracja DTM EDD

2 Karta katalogowa Przetwornik temperatury do montażu na listwie TTR200 HART, Przetwornik temperatury do montażu na listwie TTR200 Spis treści 1 Dane techniczne Wejście Wyjście Zasilanie elektryczne (z zabezpieczeniem przed zamianą biegunów) Dane ogólne Warunki otoczenia Zgodność elektromagnetyczna Odporność na zakłócenia Konstrukcja mechaniczna Bezpieczeństwo funkcjonalne SIL Dokładność pomiaru Oddziaływania eksploatacyjne Komunikacja Parametry konfiguracyjne HART Przyłącza elektryczne Wymiary Informacje dotyczące zamówień Dokumentacja na zamówienie Parametry techniczne istotne dla zabezpieczenia przeciwwybuchowego TTR200-E1, samobezpieczność ATEX TTR200-H1, samobezpieczność IECEx Parametry bezpieczeństwa technicznego dotyczącego samobezpieczności ATEX / IECEx TTR200-E2, nieiskrzący ATEX TTR200-L6, Intrinsically Safe FM TTR200-L6, Non-Incendive FM TTR200-R6, Intrinsically Safe CSA TTR200-R6, Non-Incendive CSA Arkusz zamówienia konfiguracji

3 Przetwornik temperatury do montażu na listwie TTR200 1 Dane techniczne 1.1 Wejście Termometr oporowy / opory Termometry oporowe Pt100 zgodnie z IEC 60751, JIS C , MIL-T-24388, Ni zgodnie z DIN 43760, Cu Pomiar oporu Ω Ω Rodzaj podłączenia czujnika Połączenie dwu, trzy, czteroprzewodowe Przewód przyłączeniowy maksymalny opór przewodu czujnika (R W ) dla każdego przewodu 50 Ω zgodnie z NE 89 (styczeń 2009) Podłączenie trzyprzewodowe: symetryczne opory przewodów czujnika Podłączenie dwuprzewodowe: Z możliwością kompensacji do 100 Ω całkowitego oporu przewodu Prąd pomiarowy < 300 µa Zwarcie czujnika < 5 Ω (dla termometru oporowego) Pęknięcie czujnika Zakres pomiarowy Ω > 0, kω Zakres pomiarowy kω > 5, kω Wykrywanie korozji zgodnie z NE 89 Pomiar oporu trzyprzewodowy > 50 Ω Pomiar oporu czteroprzewodowy > 50 Ω Sygnalizacja błędów czujnika Termometry oporowe: Zwarcie i pęknięcie Liniowy pomiar oporu: Pęknięcie Termoogniwa / napięcia Typy B, E, J, K, N, R, S, T wg normy IEC U, L wg normy DIN C, D wg normy ASTM E-988 Napięcia mv mv Przewód przyłączeniowy Maksymalny opór przewodu czujnika (R W ) na każdy przewód 1,5 kω, suma 3 kω Kontrola pęknięcia czujnika zgodnie z NE 89 Impulsowany z 1 µa poza interwałem pomiarowym Pomiar termoelementu 5, kω Pomiar napięcia 5, kω Opór wejściowy > 10 MΩ Wewnętrzne miejsce porównywalne Pt1000, IEC klasa B (brak dodatkowych mostów elektrycznych) Sygnalizacja błędów czujnika Termoelement: Pęknięcie Liniowy pomiar napięcia: Pęknięcie 1.2 Wyjście Charakterystyka przenoszenia temperaturowo liniowy oporowo liniowy napięciowo liniowy Sygnał wyjściowy Z możliwością konfiguracji ma (standard) Z możliwością konfiguracji ma (zakres wysterowania: 3, ,5 ma zgodnie z NE 43) Tryb symulacyjny 3, ,6 ma Zapotrzebowanie na prąd własny < 3,5 ma Maksymalny prąd wyjściowy 23,6 ma Konfigurowalny sygnał prądu uchybowego Nadsterowanie 22 ma (20,0 23,6 ma) Podsterowanie 3,6 ma (3,5 4,0 ma) 1.3 Zasilanie elektryczne (z zabezpieczeniem przed zamianą biegunów) Technika dwuprzewodowa; przewody zasilania w energię = przewody sygnałowe Napięcie zasilania Stosowanie w rejonach nie zagrożonych wybuchem: U S = V DC Stosowanie w rejonach zagrożonych wybuchem: U S = V DC Maksymalnie dozwolone tętnienie resztkowe napięcia zasilania podczas komunikacji zgodnie ze specyfikacją HART FSK Physical Layer, wersja 8.1 (sierpień 1999) rozdz. 8.1 Rozpoznanie napięcia dolnego U Zaciski-Mu < 10 V prowadzi do I a = 3,6 ma Maksymalne obciążenie wtórne R obc.wt. = (napięcie zasilające 11 V) / 0,022 A [ ] C B A [V DC] Rys. 1: Maks. obciążenie wtórne zależnie od napięcia zasilania A TTR200 B TTR200 w wersji Ex ia C Opornik komunikacyjny HART A00001 Maksymalny pobór mocy P = U s x 0,022 A np. U s = 24 V P maks. = 0,528 W 3

4 Przetwornik temperatury do montażu na listwie TTR200 2 Dane ogólne Oznaczenie CE TTR200 spełnia wszystkie wymagania według IEC (2006) dotyczące oznakowania znakiem CE. separator galwaniczny 3,5 kv DC (ok. 2,5 kv AC), 60 s, wejście do wyjścia Czas MTBF 28 lat w temperaturze otoczenia 60 C Filtr wejściowy 50 / 60 Hz Opóźnienie włączania < 10 s (I a 3,6 ma podczas procesu załączania) Czas nagrzewania 5 minut Czas wzrostu t ms Aktualizacja wartości mierzonych 10/s, niezależnie od typu i układu przyłączenia czujników Filtr wyjściowy Cyfrowy filtr pierwszego rzędu: s 2.1 Warunki otoczenia Temperatura otoczenia Standard: C ( F) ograniczony zakres w przypadku wersji Ex Temperatura podczas transportu / składowania C ( F) Klasa klimatyczna Cx C ( F) przy 5 95 % względnej wilgotności powietrza, DIN EN Maks. dozwolona wilgotność 100 % względnej wilgotności powietrza, IEC Odporność na drgania Hz przy 5 g, IEC , podczas eksploatacji i transportu Uderzenia gn = 30, IEC , podczas eksploatacji i transportu Rodzaj ochrony IP 20 lub klasa IP obudowy montażowej 2.2 Zgodność elektromagnetyczna Emisja zakłóceń zgodnie z IEC EN (2006) oraz Namur NE 21 (luty 2004) 2.3 Odporność na zakłócenia Odporny na zakłócenia zgodnie z IEC (2006) oraz Namur NE 21 (sierpień 2007) Pt100: zakres pomiarowy C ( F), rozpiętość 100 K Rodzaj kontroli Stany przejściowe na przewodach sygnalizacyjnych / transmisji danych Rozładowanie statyczne: Płyta łącząca (pośrednio) Zaciski zasilania 1) Zacisku czujnika 1) Pole promieniowe 80 MHz... 2 GHz Podłączenie 150 khz 80 MHz Udary: między przewodami zasilającymi Przewód doziemny Dokładnoś ć kontroli Oddziaływanie 2 kv < 0,5 % 8 kv 6 kv 4 kv nie nie nie 10 V/m < 0,5 % 10 V < 0,5 % 0,5 kv 1 kv 1) Wyładowanie powietrzne (odległość 1 mm (0,04 cala)) 2.4 Konstrukcja mechaniczna Brak zakłóceń funkcji Brak zakłóceń funkcji Wymiary Patrz rozdział 5 Wymiary Ciężar 180 g Materiały Obudowa: poliwęglan Kolor: szary RAL9002 Materiał masy zalewowej: zalewa twarda Warunki montażu Położenie montażowe: bez ograniczeń Możliwości montażu: montaż na szynie nośno-montażowej 35 mm zgodnie z normą EN Przyłącze elektryczne Zaciski przyłączeniowe (ze śrubami ze stali szlachetnej, których nie da się zgubić) wkładane ze złączami śrubowymi Przewody do maks. 2,5 mm 2 (AWG 14) 2.5 Bezpieczeństwo funkcjonalne SIL Zgodność z IEC do zastosowań, w których bezpieczeństwoodgrywa ważną rolę do poziomu 2 SIL włącznie. 4

5 Przetwornik temperatury do montażu na listwie TTR Dokładność pomiaru Łącznie z odchyłką liniową, powtarzalnością / histerezą w temp. 23 C (73,4 F) ± 5 K i napięciu zasilającym 20 V Dane na temat dokładności pomiaru odpowiadają 3 σ (rozkład normalny Gaussa) Element wejściowy Standard Czujnik Termometr oporowy / opór IEC Pt10 Pt50 Pt100 Pt200 Pt500 Pt1000 JIS C Pt10 Pt50 Pt100 MIL-T Pt10 Pt50 Pt100 Pt200 Pt500 Pt1000 DIN Ni50 Ni100 Ni120 Ni1000 Cu10 Cu100 Pomiar oporu Pomiar oporu Termoelementy 3) / napięcia IEC Typ K Typ J Typ N Typ T Typ E Typ R Typ S Typ B DIN ASTM E-988 (a=0,003850) (a=0,003850) (a=0,003850) 2) (a=0,003850) (a=0,003850) (a=0,003850) (a=0,003916) (a=0,003916) (a=0,003916) (a=0,003920) (a=0,003920) (a=0,003920) (a=0,003920) (a=0,003920) (a=0,003920) (a=0,006180) (a=0,006180) (a=0,006180) (a=0,006180) (a=0,004270) (a=0,004270) (Ni10Cr-Ni5) (Fe-Cu45Ni) (Ni14CrSi-NiSi) (Cu-Cu45Ni) (Ni10Cr-Cu45Ni) (Pt13Rh-Pt) (Pt10Rh-Pt) (Pt30Rh-Pt6Rh) Typ L (Fe-CuNi) Typ U (Cu-CuNi) Typ C Typ D Pomiar napięcia Pomiar napięcia Granice zakresu pomiarowego C C C C C Ω Ω C C C C C C C C C C C C mv mv ( F) ( F) ( F) ( F) ( F) ( F) ( F) ( F) ( F) ( F) ( F) ( F) ( F) ( F) ( F) ( F) ( F) ( F) ( F) ( F) ( F) Minimalna rozpiętość pomiarowa 4 Ω 40 Ω 100 C 100 C 100 C 100 C 100 C 2 mv 20 mv (180 F) (180 F) (180 F) (180 F) (180 F) Dokładność pomiaru cyfrowego (24-bitowy przekładnik A/D) ± 0,80 C ± 0,16 C ± 0,24 C ± 0,16 C ± 0,80 C ± 0,16 C ± 0,80 C ± 0,16 C ± 0,24 C ± 0,16 C ± 0,16 C ± 0,80 C ± 32 mω ± 320 mω ± 0,95 C ± 0,95 C ± 0,95 C ± 1,35 C ± 1,35 C ± 12 µv ± 120 µv (± 1,44 F) (± 0,29 F) (± 0,43 F) (± 0,29 F) (± 1,44 F) (± 0,29 F) (± 1,44 F) (± 0,29 F) (± 0,43 F) (± 0,29 F) (± 0,29 F) (± 1,44 F) (± 1,71 F) (± 1,71 F) (± 1,71 F) (± 2,43 F) (± 2,43 F) Dokładność pomiaru D/A 1) (16- bitowy DA) Dryf długookresowy ± 0,05 C (± 0,09 F) lub 1) na rok, obowiązuje większa wartość. 1) wartości procentowe w odniesieniu do skonfigurowanej rozpiętości pomiarowej 2) wykonanie standardowe 3) do dokładności pomiaru cyfrowego należy dodać wewnętrzny błąd miejsca porównywalnego: Pt1000, IEC klasa B 4) bez błędu miejsca porównywalnego 5

6 Przetwornik temperatury do montażu na listwie TTR Oddziaływania eksploatacyjne Dane procentowe odnoszą się do ustawionej rozpiętości pomiarowej. Oddziaływanie napięcia zasilania / oddziaływanie obciążenia wtórnego: wewnątrz wartości granicznych zalecanych dla napięcia/ obciążenia wtórnego oddziaływanie całkowite jest mniejsze niż 0,001 % na 1V Zakłócenie synfazowe: brak oddziaływania do 100 V skut (50 Hz) lub 50 VDC Oddziaływanie temperatury otoczenia: w odniesieniu do 23 C (73,4 F) dla zakresu temperatur otoczenia C ( F) Czujnik Termometry oporowe Połączenie dwu, trzy, czteroprzewodowe Pt10 Pt50 Pt100 Pt200 Pt500 Pt1000 Ni50 Ni100 Ni120 Ni1000 Cu10 Cu100 IEC, JIS, MIL IEC, JIS, MIL IEC, JIS, MIL IEC, MIL IEC, MIL IEC, MIL DIN DIN DIN DIN Pomiar oporu Ω Ω Termoelement, wszystkie zdefiniowane typy Pomiar napięcia mv mv Oddziaływanie temperatury otoczenia na każdy 1 C (1,8 F) odchyłka dla 23 C (73,4 F) w odniesieniu do cyfrowej wartości mierzonej ± 0,04 C (± 0,072 F) ± 0,008 C (± 0,014 F) ± 0,004 C (± 0,007 F) ± 0,02 C (± 0,036 F) ± 0,008 C (± 0,014 F) ± 0,004 C (± 0,007 F) ± 0,008 C (± 0,014 F) ± 0,004 C (± 0,007 F) ± 0,003 C (± 0,005 F) ± 0,004 C (± 0,007 F) ± 0,04 C (± 0,072 F) ± 0,004 C (± 0,007 F) ± 0,002 Ω ± 0,02 Ω Oddziaływanie temperatury 1) 2) otoczenia na każdy 1 C (1,8 F) odchyłka dla 23 C (73,4 F) w odniesieniu do przekładnika-d/a ± [(0,001 % x (ME[mV] / MS[mv]) + (100 % x (0,009 C / MS [ C])] 3) ± 1,5 µv ± 15 µv 1) Wartości procentowe w odniesieniu do skonfigurowanej rozpiętości pomiarowej analogowego sygnału wyjściowego 2) Oddziaływanie przekładnika D/A 3) ME = wartość napięcia termoelementu na końcu zakresu pomiarowego zgodnie z normą. ME = wartość napięcia termoelementu na początku zakresu pomiarowego zgodnie z normą. MS = wartość napięcia termoelementu w rozpiętości pomiarowej zgodna z normą. MS = (ME - MA) 6

7 Przetwornik temperatury do montażu na listwie TTR200 Kommunikation 3 Komunikacja 3.1 Parametry konfiguracyjne Tryb pomiaru Typ czujnika, rodzaj przyłącza Sygnalizacja błędów Zakres pomiarowy Dane ogólne, np. numer TAG Tłumienie Symulacja sygnału wyjściowego Szczegóły - patrz rozdział 8 Arkusz zamówienia konfiguracji Zabezpieczenie przed zapisem Programowa ochrona przed zapisem Informacje diagnostyczne zgodnie z NE 107 Błąd czujnika (pęknięcie lub zwarcie) Błąd urządzenia Przekroczenie / nieosiągnięcie progu alarmu Przekroczenie / nieosiągnięcie zakresu pomiarowego Symulacja aktywna Sygnalizacja diagnozy Nadsterowanie / podsterowanie zgodnie z NE 43 Diagnoza HART 3.2 HART Urządzenie jest zarejestrowane w HART Communication Foundation. TTX200 * w razie potrzeby 1 HART HART Modem R b = 250 Ohm* Rys. 2: Przykład podłączenia HART 1 Terminal handheld 3 Zasilacz (interfejs 2 Technologia FDT / DTM procesowy) ID producenta: 0x1A ID urządzenia: 0x0A Profil: HART 5.1 Konfiguracja: DTM EDD Sygnał przesyłowy: BELL Standard A00212 Tryby pracy Dwupunktowy tryb komunikacji - standard (generalnie adres 0) Tryb multidrop (adresowanie ) Tryb Burst Możliwości konfiguracji / narzędzia Zarządzanie urządzeniem / Narzędzia zarządzania zasobami Technologia FDT / DTM przez sterowniki TTX200-DTM EDD - przez sterowniki TTX200 EDD Sygnalizacja diagnozy Nadsterowanie / podsterowanie zgodnie z NE 43 Diagnoza HART 7

8 Fehler! Verweisquelle konnte nicht gefunden werden. 108 (4.25) 35 (1.38) 99 (3.9) Przetwornik temperatury do montażu na listwie TTR200 4 Przyłącza elektryczne A TTR PWR ERR OFF ON / 42 V DC ma Ilustracja 3 1 Potencjometr, połączenie czteroprzewodowe 2 Potencjometr, połączenie trzyprzewodowe 3 Potencjometr, połączenie dwuprzewodowe 4 RTD, połączenie czteroprzewodowe 5 RTD, połączenie trzyprzewodowe 6 RTD, połączenie dwuprzewodowe PWR / zielona dioda LED: Wskaźnik napięcia zasilającego ERR / czerwona dioda LED: Sygnalizacja błędu czujnika, przewodu czujnika i urządzenia Przełącznik DIP 1: on -> aktywowana ochrona zapisu poprzez sprzęt Przełącznik DIP 2: bez funkcji A Pomiar napięcia 8 Termoogniwo 9 Zacisk 11: Pomiar prądu wyjściowego ma bez otwierania / przerywania pętli prądowej A Bez funkcji 5 Wymiary TTR200 PWR ERR OFF ON (4.49) ,5 (0.69) A00204 Rys. 4: Wymiary w mm (cale) 8

9 Przetwornik temperatury do montażu na listwie TTR200 Bestellangaben 6 Informacje dotyczące zamówień Główny numer zamówienia Dodatk owy numer zamówi enia Wariant XX TTH200 przetwornik pomiarowy temperatury do montażu szynowego, HART, Pt100 (RTD), termoelementy, separator galwaniczny TTR200 X X X X X XX Zabezpieczenie przed wybuchem Bez ochrony przed wybuchem Y 0 Rodzaj zabezpieczenia przed zapłonem iskrobezpieczność ATEX: E 1 Strefa 0: II 1 G Ex ia IIC T6, strefa 1 (0): II 2 (1) G Ex [ia] ib IIC T6, Strefa 1(20): II 2 G (1D) Ex [iad] ib IIC T6 Rodzaj zabezpieczenia przed zapłonem: nieiskrzący ATEX: E 2 Strefa 2: II 3 G Ex na II T6 Rodzaj zabezpieczenia przed zapłonem iskrobezpieczność IECEx: H 1 Strefa 0: II 1 G Ex ia IIC T6, Strefa 1(0): II 2 (1) G Ex [ia] ib IIC T6, Strefa 1(20): II 2 G (1D) Ex [iad] ib IIC T6 FM L 6 Intrinsic Safety (IS): Class I, Div. 1+2, Groups A, B, C, D, Class I, Zone 0, AEx ia IIC T6, Non-Incendive (NI): Class I, Div. 2, Groups A, B, C, D CSA R 6 Intrinsic Safety (IS): Class I, Div. 1+2, Groups A, B, C, D, Non-Incendive (NI): Class I, Div. 2, Groups A, B, C, D Kazachstan - dopuszczenie metrologiczne G 3 Kazachstan - dopuszczenie metrologiczne i GOST Ex i G 4 Ukraina - dopuszczenie metrologiczne G 5 Ukraina - dopuszczenie metrologiczne i GOST Ex i G 6 Białoruś - dopuszczenie metrologiczne M 5 Białoruś - dopuszczenie metrologiczne i GOST Ex i M 6 Protokół komunikacyjny HART H Konfiguracja Konfiguracja standardowa B S Konfiguracja wg. specyfikacji klienta z raportem, bez spec. charakterystyki użytkownika 1) B F Certyfikaty kalibracji 5-punktowy certyfikat kalibracji fabrycznej Świadectwo odbioru 3.1 wg normy EN dla 5-punktowej kalibracji Certyfikaty Deklaracja zgodności SIL2 Atest zakładowy 2.1 wg normy EN zgodności ze zleceniem Świadectwo odbioru 3.1 wg normy EN dla kontroli wizualnej i funkcyjnej Wersje wg specyfikacji klienta (prosimy o podanie) Język dokumentacji Niemiecki Angielski Pakiet językowy: Europa Zachodnia / Skandynawia (języki: DE, EN, DA, ES, FR, IT, NL, PT, FI, SV) Pakiet językowy Europa Wschodnia (języki: DE, EL, CS, ET, LV, LT, HU, PL, SK, SL, RO, BG) EM EP CS C4 C6 Z9 M1 M5 MW ME 1) np. zakres pomiarowy wg specyfikacji klienta, nr TAG 6.1 Dokumentacja na zamówienie Opis Dokumentacja TTR200 CD-ROM Instrukcja uruchamiania TTR200, angielski Instrukcja uruchamiania TTR200, niemiecki Instrukcja uruchamiania TTR200, pakiet językowy Europa Zachodnia / Skandynawia Instrukcja uruchamiania TTR200, pakiet językowy Europa Wschodnia Numer zamówienia 3KXT241001R0800 3KXT241001R4401 3KXT241001R4403 3KXT241001R4493 3KXT241001R4494 9

10 Przetwornik temperatury do montażu na listwie TTR200 7 Parametry techniczne istotne dla zabezpieczenia przeciwwybuchowego TTR200 spełnia wymagania dyrektywy ATEX 94/9 EG 7.1 TTR200-E1, samobezpieczność ATEX Zabezpieczenie przeciwwybuchowe Dopuszczony do eksploatacji w strefie 0 i 1 Oznakowanie II 1G Ex ia IIC T6 (strefa 0) II 2(1)G Ex [ia] ib IIC T6 (strefa 1 [0]) II 2G(1D) Ex [iad] ib IIC T6 (strefa 1 [20]) Poświadczenie badania wzoru konstrukcyjnego WE PTB 05 ATEX 2017 X 7.2 TTR200-H1, samobezpieczność IECEx Oznakowanie Ex ia IIC T6 Ex [ia] ib IIC T6 Ex [iad] ib IIC T6 IECEx Certificate of Conformity IECEx PTB X 7.3 Parametry bezpieczeństwa technicznego dotyczącego samobezpieczności ATEX / IECEx Tabela zakresów temperatury Klasa temperatury Zakres dopuszczalnych temperatur otoczenia Zastosowanie w kategorii urządzeń 1 T C ( ,2 F) T C ( ,8 F) T4, T3, T2, T C ( ,0 F) Zastosowanie w kategorii urządzeń C ( ,8 F) C ( ,8 F) C ( ,0 F) hallo Zabezpieczenie przed zapłonem iskrobezpieczeność Ex ia IIC (część 1) Obwód zasilania Maks. napięcie U i = 30 V Prąd zwarciowy I i = 130 ma Maks. moc P i = 0,8 W Indukcyjność wewnętrzna L i = 0,5 mh Pojemność wewnętrzna C i = 5 nf 7.4 TTR200-E2, nieiskrzący ATEX Zabezpieczenie przeciwwybuchowe Dopuszczony do eksploatacji w strefie 2 Oznakowanie II 3 G Ex na II T6 Deklaracja producenta ABB według dyrektywy ATEX Tabela zakresów temperatury Klasa temperatury Zastosowanie w kategorii urządzeń 3 T C ( ,8 F) T C ( ,8 F) T C ( ,0 F) 7.5 TTR200-L6, Intrinsically Safe FM Class I, Div , Groups A, B, C, D Class I, Zone 0, AEx ia IIC T6 Control Drawing: TTR200-L6H (I.S.) 7.6 TTR200-L6, Non-Incendive FM Class I, Div. 2, Groups A, B, C, D Control Drawing: TTR200-L6H (N.I.) 7.7 TTR200-R6, Intrinsically Safe CSA Class I, Div , Groups A, B, C, D Class I, Zone 0, Ex ia Group IIC T6 Control Drawing: TTR200-R6H (I.S.) 7.8 TTR200-R6, Non-Incendive CSA Class I, Div. 2, Groups A, B, C, D Control Drawing: TTR200-R6H (N.I.) Zabezpieczenia przed zapłonem iskrobezpieczność Ex ia IIC (część 2) termoelementy, napięcia Elektryczny obwód pomiarowy: Termometr oporowy, opory Elektryczny obwód pomiarowy Termoelementy, napięcia Maks. napięcie U o = 6,5 V U o = 1,2 V Prąd zwarciowy I o = 25 ma I o = 50 ma Maks. moc P o = 38 mw P o = 60 mw Indukcyjność wewnętrzna L i = 0 mh L i = 0 mh Pojemność wewnętrzna C i = 49 nf C i = 49 nf Maksymalna dopuszczalna L o = 5 mh L o = 5 mh indukcyjność zewnętrzna Maksymalna dopuszczalna pojemność zewnętrzna C o = 1,55 µf C o = 1,05 µf 10
