Opis techniczny. 2. Część rysunkowa Zawartość opracowania:

Transkrypt

1 Zawartość opracowania: Opis techniczny. 2 I. Dane podstawowe.. 2 I.1. Podstawa opracowania. 2 I.2. Nazwa i adres obiektu.. 2 I.3. Inwestor. 2 I.4. Jednostka projektowania... 2 I.5. Projektanci.. 2 I.6. Klasyfikacja robót - CPV II. Fontanna... 3 III. Elementy wyposażenia terenu.. 5 IV. System automatycznego nawadniania... 6 V. Szata roślinna.. 8 Część rysunkowa Rys. AK-1 Lokalizacja elementów wyposażenia terenu Rys. TF1 Fontanna - schemat technologiczny Rys. TF2 Fontanna - rozmieszczenie elementów i rurociągów Rys. TF3 Fontanna - aksonometria Rys. AK-2 Opaska, siedziska i murki Rys. AK-3 System automatycznego nawadniania Rys. AK-4 Szata roślinna - drzewa, krzewy, trawniki Rys. AK-5 Trawy ozdobne, irysy Rys. AK-6 Rabata bylinowa Karty technologiczne elementów fontanny

2 Opis techniczny I. DANE PODSTAWOWE I.1. PODSTAWA OPRACOWANIA Projekt niniejszy wykonano w oparciu o projekt architektoniczny i założenia programowe inwestycji. I.2. NAZWA I ADRES OBIEKTU Projektowana hala widowiskowo-sportowa znajduje się w Legionowie, przy ul. Chrobrego, na działce nr ewid. 49/33. I.3. INWESTOR Gmina Miasto Legionowo, ul. Piłsudskiego 3, Legionowo I.4. JEDNOSTKA PROJEKTOWANIA Architekt Radosław Guzowski, ul.spacerowa 12, Olsztyn I.5. PROJEKTANCI mgr inż. Katarzyna Molska architekt krajobrazu - Ogr. 5233/96 mgr inż. Artur Chomiczewski (technologia fontanny) I.6. KLASYFIKACJA ROBÓT CPV Prace budowlane dotyczące obiektów rekreacyjnych Roboty w zakresie kształtowania terenów zielonych I. FONTANNA UWAGA: projekt konstrukcyjny fontanny znajduje się w oddzielnej dokumentacji, dotyczącej robót konstrukcyjnych i żelbetowych. OPIS DZIAŁANIA Charakterystyka : Powierzchnia lustra wody zbiornika wodnego-fontanny ok. 43 m 2 Objętość układu hydraulicznego ok. 17,2 m 3 Wydajność instalacji uzd. wody 5,5 m 3 /h Wydajność dysz wodnych (3 szt.) 3 x 2,7m 3 /h Uzdatnianie wody zbiornika fontanny prowadzone jest w obiegu zamkniętym. Do zbiornika fontanny (o pow. ok. 43m 2 ) woda uzdatniona doprowadzana jest dyszami wlotowymi dennymi. Odprowadzenie wody następuje przez skimer (odpływ ścienny) i odpływ-spust denny. Następnie woda dopływa do zestawu filtracyjnego usytuowanego w pomieszczeniu technologicznym (w budynku hali sportowej). Woda zasysana jest przez pompę filtracyjną PF i tłoczona do filtra piaskowego FI. Przed ponownym wprowadzeniem wody do zbiornika fontanny dodawany jest środek dezynfekcyjny (w śluzie dozującej, w której dozowany jest środek dezynfekcyjny w tabletkach - wolno rozpuszczających się, np. LANG SUPER BWT). Uzupełnianie wody w układzie realizowane jest automatycznie do instalacji uzdatniania wody (z użyciem przerywacza strugi ). Odpowiedni poziom wody w zbiorniku fontanny utrzymywany będzie automatycznie przy użyciu zestawu regulacyjnego. W przypadku braku wystarczającej ilości wody w zbiorniku, woda świeża podawana będzie,

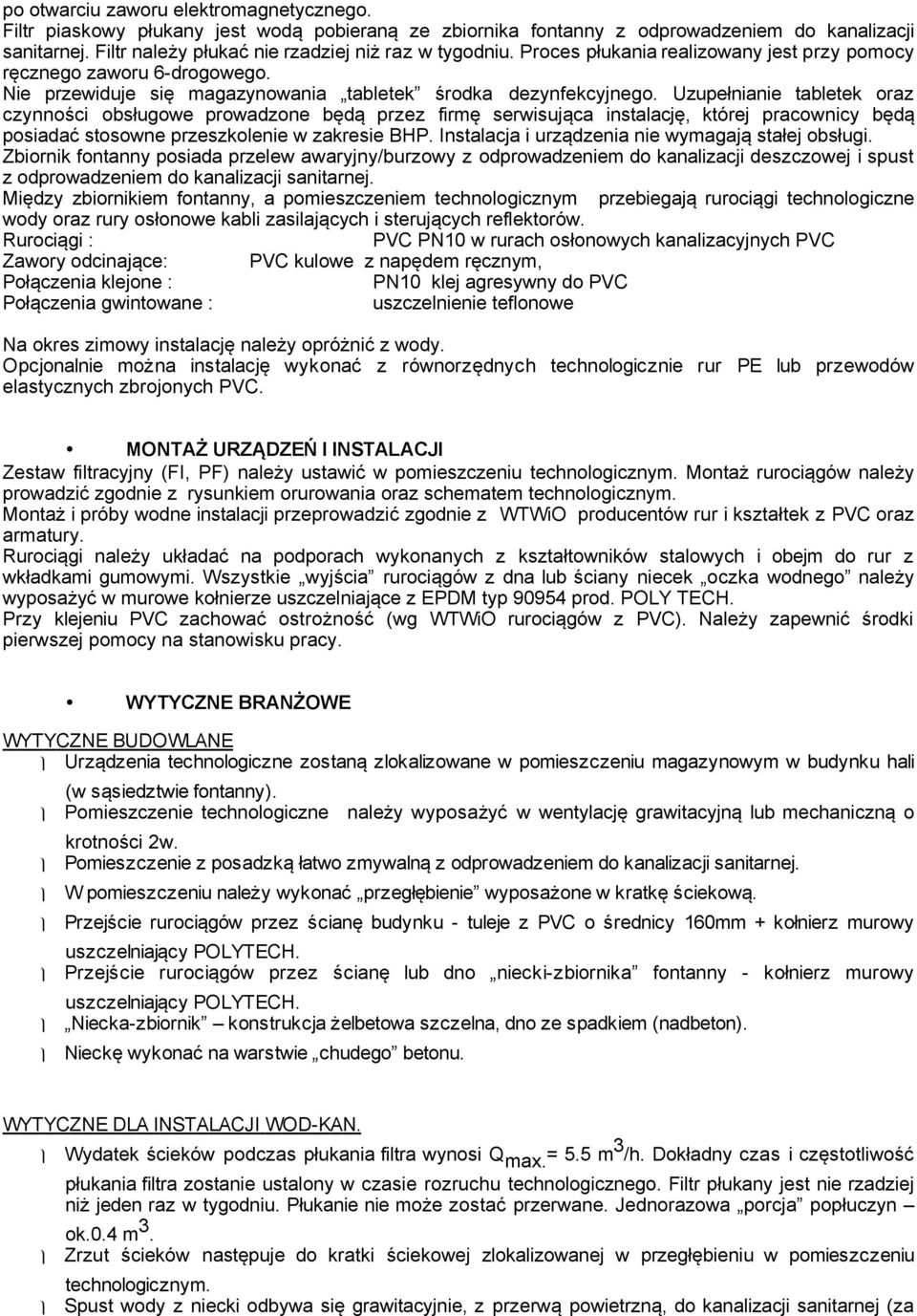

3 po otwarciu zaworu elektromagnetycznego. Filtr piaskowy płukany jest wodą pobieraną ze zbiornika fontanny z odprowadzeniem do kanalizacji sanitarnej. Filtr należy płukać nie rzadziej niż raz w tygodniu. Proces płukania realizowany jest przy pomocy ręcznego zaworu 6-drogowego. Nie przewiduje się magazynowania tabletek środka dezynfekcyjnego. Uzupełnianie tabletek oraz czynności obsługowe prowadzone będą przez firmę serwisująca instalację, której pracownicy będą posiadać stosowne przeszkolenie w zakresie BHP. Instalacja i urządzenia nie wymagają stałej obsługi. Zbiornik fontanny posiada przelew awaryjny/burzowy z odprowadzeniem do kanalizacji deszczowej i spust z odprowadzeniem do kanalizacji sanitarnej. Między zbiornikiem fontanny, a pomieszczeniem technologicznym przebiegają rurociągi technologiczne wody oraz rury osłonowe kabli zasilających i sterujących reflektorów. Rurociągi : PVC PN10 w rurach osłonowych kanalizacyjnych PVC Zawory odcinające: PVC kulowe z napędem ręcznym, Połączenia klejone : PN10 klej agresywny do PVC Połączenia gwintowane : uszczelnienie teflonowe Na okres zimowy instalację należy opróżnić z wody. Opcjonalnie można instalację wykonać z równorzędnych technologicznie rur PE lub przewodów elastycznych zbrojonych PVC. MONTAŻ URZĄDZEŃ I INSTALACJI Zestaw filtracyjny (FI, PF) należy ustawić w pomieszczeniu technologicznym. Montaż rurociągów należy prowadzić zgodnie z rysunkiem orurowania oraz schematem technologicznym. Montaż i próby wodne instalacji przeprowadzić zgodnie z WTWiO producentów rur i kształtek z PVC oraz armatury. Rurociągi należy układać na podporach wykonanych z kształtowników stalowych i obejm do rur z wkładkami gumowymi. Wszystkie wyjścia rurociągów z dna lub ściany niecek oczka wodnego należy wyposażyć w murowe kołnierze uszczelniające z EPDM typ prod. POLY TECH. Przy klejeniu PVC zachować ostrożność (wg WTWiO rurociągów z PVC). Należy zapewnić środki pierwszej pomocy na stanowisku pracy. WYTYCZNE BRANŻOWE WYTYCZNE BUDOWLANE Urządzenia technologiczne zostaną zlokalizowane w pomieszczeniu magazynowym w budynku hali (w sąsiedztwie fontanny). Pomieszczenie technologiczne należy wyposażyć w wentylację grawitacyjną lub mechaniczną o krotności 2w. Pomieszczenie z posadzką łatwo zmywalną z odprowadzeniem do kanalizacji sanitarnej. W pomieszczeniu należy wykonać przegłębienie wyposażone w kratkę ściekową. Przejście rurociągów przez ścianę budynku - tuleje z PVC o średnicy 160mm + kołnierz murowy uszczelniający POLYTECH. Przejście rurociągów przez ścianę lub dno niecki-zbiornika fontanny - kołnierz murowy uszczelniający POLYTECH. Niecka-zbiornik konstrukcja żelbetowa szczelna, dno ze spadkiem (nadbeton). Nieckę wykonać na warstwie chudego betonu. WYTYCZNE DLA INSTALACJI WOD-KAN. Wydatek ścieków podczas płukania filtra wynosi Q max. = 5.5 m 3 /h. Dokładny czas i częstotliwość płukania filtra zostanie ustalony w czasie rozruchu technologicznego. Filtr płukany jest nie rzadziej niż jeden raz w tygodniu. Płukanie nie może zostać przerwane. Jednorazowa porcja popłuczyn ok.0.4 m 3. Zrzut ścieków następuje do kratki ściekowej zlokalizowanej w przegłębieniu w pomieszczeniu technologicznym. Spust wody z niecki odbywa się grawitacyjnie, z przerwą powietrzną, do kanalizacji sanitarnej (za

4 pośrednictwem odwodnienia rurociągów zasilających nieckę fontanny. Niecka wyposażona jest w przelew burzowy DN100 z odprowadzeniem do kanalizacji Woda świeża wodociągowa do napełniania układu i uzupełniania podczas bieżącej eksploatacji - przewód Ø32 (DN25) doprowadzić do pomieszczenia technologicznego kończąc odcinającym zaworem kulowym. Przewidywane zużycie wody ok. 2 m 3 /tydzień. Odpady ciekłe Wyszczególnienie Czas występowania Ilość ścieki po płukaniu filtra tygodniowo 0.5 m 3 /ty dz. (prz y 1-k rotny m płukaniu filtra) woda po opróżnieniu niecki i 1 x na rok c a ł e g o u k ł a d u ok. 15 m 3 hydraulicznego eksploatacyjne średnio na tydzień zużycie wody świeżej max. ok. 2 m 3 WYTYCZNE DLA BRANŻY ELEKTRYCZNEJ Instalacja elektryczna obejmuje doprowadzenie zasilania do szafy zasilająco sterującej SZS zlokalizowanej we wnętrzu pomieszczenia technologicznego i zawieszonej na ścianie. Moc zainstalowana urządzeń uzdatniania wody oraz reflektorów - ok. 1 kw ZESTAWIENIE URZĄDZEŃ I MATERIAŁÓW Lp. Charakterystyka techniczna Producent, Ilość dostawca 1 Zestaw filtracyjny AZUR z zaworem wielodrogowym BWT 1 Wydajność 5.5m 3 /h Zbiornik filtracyjny Ø375mm, H=820mm (FI) Pompa filtracyjna HYDRONAUT (PF) N=0.37kW 2 Pompa dysz fontanny INFINITY HGS 50 (PZ) 10m 3 /h przy 1wys. podnoszenia 10m sł. Wody N=0.37kW 3 Dysza fontanny CASCADE JET NCA m 3 /h przy wymaganym ciśnieniu 6.4m sł. wody Zasięg 0.3m, wysokość strumienia 0.6m 4 Przelew ścienny typ AWS BWT 1 Przyłącze DN40 5 Złącze obrotowe typ SWIVEL ASX-150 BWT 3 6 Króciec ścienny typ DOL-150 BWT 1 Przyłącze DN40 7 Spust denny typ DSL-300 BWT 1 Przyłącze 75 8 Regulator poziomu wody ECL-200 BWT 1 9 Czujnik poziomu wody typ ESP-200 ze sterowaniem i BWT 1 zaworem elektromagnetycznym 10 Lampa podwodna EL-005, opcja A, z transformatorem BWT 3 Nr kat. EL Zanurzeniowa puszka połączeniowa typ EBJ typ 202 BWT 3 12 Dysza wlotowa denna mat. ABS, 1 ½ BWT 2 13 Śluza dozująca 5kg typ BWT 1 14 Komplet rurociągów i armatury z PVC (rury ciśnieniowe - 1 klejone PN6), murowe kołnierze uszczelniające, zamocowania 1 BWT 3

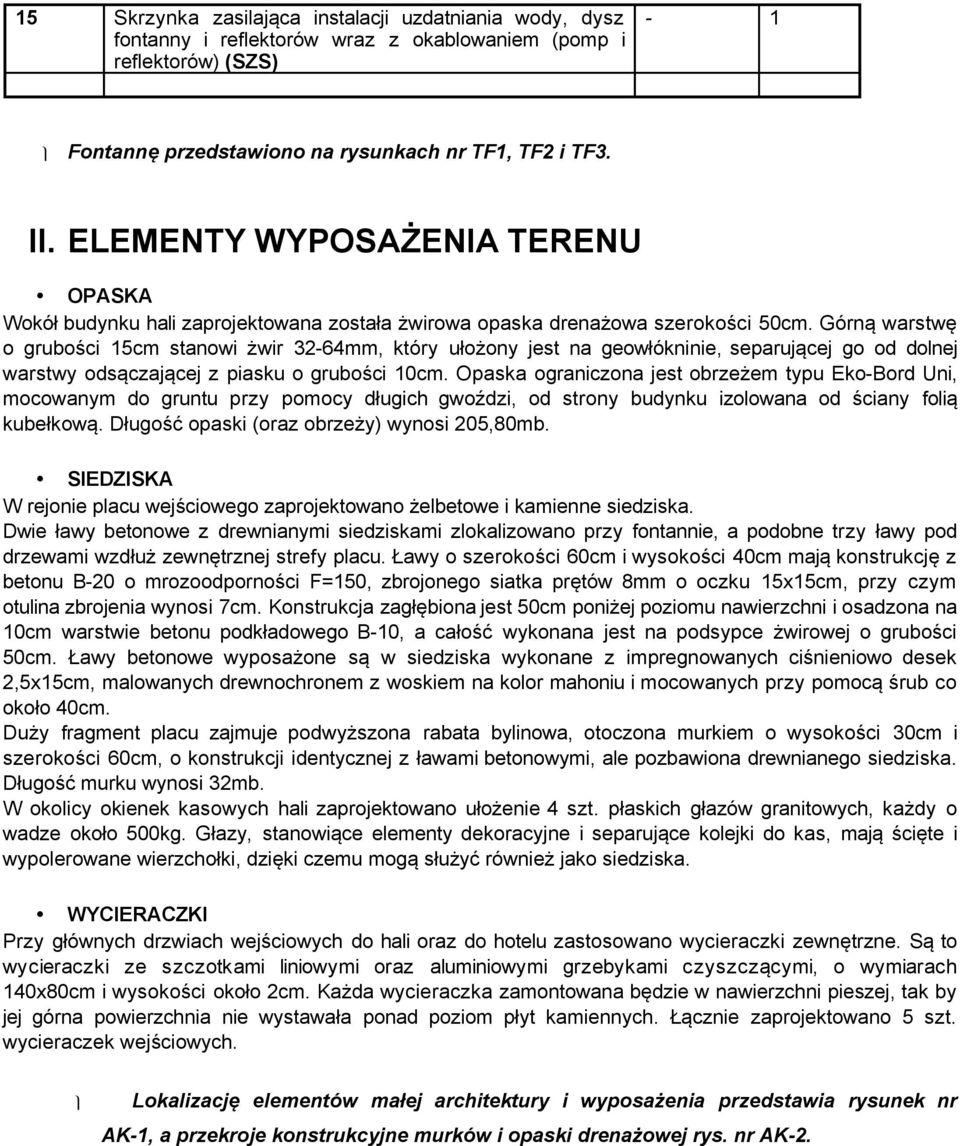

5 15 Skrzynka zasilająca instalacji uzdatniania wody, dysz fontanny i reflektorów wraz z okablowaniem (pomp i reflektorów) (SZS) - 1 Fontannę przedstawiono na rysunkach nr TF1, TF2 i TF3. II. ELEMENTY WYPOSAŻENIA TERENU OPASKA Wokół budynku hali zaprojektowana została żwirowa opaska drenażowa szerokości 50cm. Górną warstwę o grubości 15cm stanowi żwir 32-64mm, który ułożony jest na geowłókninie, separującej go od dolnej warstwy odsączającej z piasku o grubości 10cm. Opaska ograniczona jest obrzeżem typu Eko-Bord Uni, mocowanym do gruntu przy pomocy długich gwoździ, od strony budynku izolowana od ściany folią kubełkową. Długość opaski (oraz obrzeży) wynosi 205,80mb. SIEDZISKA W rejonie placu wejściowego zaprojektowano żelbetowe i kamienne siedziska. Dwie ławy betonowe z drewnianymi siedziskami zlokalizowano przy fontannie, a podobne trzy ławy pod drzewami wzdłuż zewnętrznej strefy placu. Ławy o szerokości 60cm i wysokości 40cm mają konstrukcję z betonu B-20 o mrozoodporności F=150, zbrojonego siatka prętów 8mm o oczku 15x15cm, przy czym otulina zbrojenia wynosi 7cm. Konstrukcja zagłębiona jest 50cm poniżej poziomu nawierzchni i osadzona na 10cm warstwie betonu podkładowego B-10, a całość wykonana jest na podsypce żwirowej o grubości 50cm. Ławy betonowe wyposażone są w siedziska wykonane z impregnowanych ciśnieniowo desek 2,5x15cm, malowanych drewnochronem z woskiem na kolor mahoniu i mocowanych przy pomocą śrub co około 40cm. Duży fragment placu zajmuje podwyższona rabata bylinowa, otoczona murkiem o wysokości 30cm i szerokości 60cm, o konstrukcji identycznej z ławami betonowymi, ale pozbawiona drewnianego siedziska. Długość murku wynosi 32mb. W okolicy okienek kasowych hali zaprojektowano ułożenie 4 szt. płaskich głazów granitowych, każdy o wadze około 500kg. Głazy, stanowiące elementy dekoracyjne i separujące kolejki do kas, mają ścięte i wypolerowane wierzchołki, dzięki czemu mogą służyć również jako siedziska. WYCIERACZKI Przy głównych drzwiach wejściowych do hali oraz do hotelu zastosowano wycieraczki zewnętrzne. Są to wycieraczki ze szczotkami liniowymi oraz aluminiowymi grzebykami czyszczącymi, o wymiarach 140x80cm i wysokości około 2cm. Każda wycieraczka zamontowana będzie w nawierzchni pieszej, tak by jej górna powierzchnia nie wystawała ponad poziom płyt kamiennych. Łącznie zaprojektowano 5 szt. wycieraczek wejściowych. Lokalizację elementów małej architektury i wyposażenia przedstawia rysunek nr AK-1, a przekroje konstrukcyjne murków i opaski drenażowej rys. nr AK-2.

6 III.SYSTEM AUTOMATYCZNEGO NAWADNIANIA OPIS DZIAŁANIA Proponowany system jest niemal całkowicie bezobsługowy nawadnianiem steruje komputer pracujący zgodnie z zadanym programem. Program może być w łatwy sposób modyfikowany przez osobę przeszkoloną w zakresie obsługi sterownika. W obrębie systemu zaleca się montaż urządzeń jednej marki (zraszacze, zawory, sterownik, wyłącznik deszczowy) np. Hunter, Toro, RainBird lub równoważne. W skład systemu nawadniającego wchodzą następujące elementy: Rury doprowadzające wodę do zraszaczy Linie kroplujące odpowiedzialne za dystrybucję wody bezpośrednio do korzeni roślin Zraszacze odpowiedzialne za dystrybucję wody na powierzchnię roślin Zawory otwierające i zamykające dostęp wody do poszczególnych grup zraszaczy Sterownik automatycznie otwierający i zamykający zawory zgodnie z ustawionym programem Wyłącznik deszczowy zamykający system podczas i po opadach deszczu, dopóki gleba jest dostatecznie wilgotna Pobór wody do systemu planowany jest nocą i wczesnym rankiem, czyli w porze, gdy inne odbiorniki wody zazwyczaj nie funkcjonują. Ciśnienie robocze systemu wynosi 4,5-3,5 atm., przepływ wody 1,5m/s, a wydatek l/min, zależnie od sekcji. System podzielony jest na 9 sekcji. Każda sekcja obejmuje grupę zraszaczy lub linie kroplujące wraz z zaworem oraz siecią rur. Sekcje pracują kolejno jedna po drugiej zgodnie z zadanym programem. Do transportu wody zastosowano rury polietylenowe o przekrojach 25mm i 32mm. Przekroje rur zostały dobrane w sposób zapewniający wszystkim zraszaczom otrzymanie wody pod odpowiednim ciśnieniem, co warunkuje ich prawidłowe działanie. Do nawodnienia roślin użyto następujących urządzeń: zraszaczy rotacyjnych o zasięgu do 10 m zraszaczy rotacyjnych o zasięgu powyżej 10 m zraszaczy statycznych wysuwanych na 10 cm zraszaczy statycznych wysuwanych na 30 cm linii kroplujących z kompensacją ciśnienia mocowanych przy pomocy szpilek Eurodrip. Wszystkie zraszacze są schowane pod ziemią i wysuwają się ponad powierzchnię tylko podczas pracy. Zawory otwierają i zamykają przepływ wody do poszczególnych sekcji każdy zawór obsługuje jedną sekcję. W projekcie zastosowano 7 sztuk plastikowych elektrozaworów kulowych 1,5 oraz 2 sztuki elektrozaworów 1, które umieszczone są w skrzynce irygacyjnej, zlokalizowanej przy ścianie budynku w pobliżu fontanny. System jest obsługiwany przez sterownik na 9 sekcji, z możliwością rozbudowy do minimum 12 sekcji. Do systemu sterowania podłączony jest bezprzewodowy czujnik deszczowy. W czasie i po obfitych opadach deszczu wyłącza on system nawadniający. System zostaje uruchomiony dopiero po wyschnięciu gleby poniżej zaprogramowanej wilgotności. Zaleca się stosowanie urządzeń jednej marki renomowanego producenta, np. Hunter lub równoważnego. SEKCJE System podzielono na 9 sekcji: SEKCJA 1 trawnik wzdłuż zachodniej ściany hali sportowej wydatek wody 77 l/min 10 szt. zraszaczy rotacyjnych, w tym 3 szt. o zasięgu powyżej 10m SEKCJA 2 trawniki z drzewami przy parkingach wydatek wody 87 l/min 25 szt. zraszaczy statycznych wysuwanych na 10cm SEKCJA 3 trawniki z drzewami przy placu wejściowym + rabata bylinowa wydatek wody 78 l/min 12 szt. zraszaczy statycznych wysuwanych na 10cm 6 szt. zraszaczy statycznych wysuwanych na 30cm

7 SEKCJA 4 trawnik wzdłuż południowej ściany hali sportowej wydatek wody 40 l/min 11 szt. zraszaczy rotacyjnych SEKCJA 5 trawnik przy północno-wschodnim rogu hali sportowej wydatek wody 42 l/min 4 szt. zraszaczy rotacyjnych, w tym 1 szt. o zasięgu powyżej 10m SEKCJA 6 trawy ozdobne wzdłuż północnej ściany hali sportowej wydatek wody 45 l/min 12 szt. zraszaczy statycznych wysuwanych na 30cm MONTAŻ URZĄDZEŃ I INSTALACJI System podłączony jest do rurociągu w pomieszczeniu magazynowym w budynku hali widowiskowosportowej. Wyjście wykonane jest z rury PE 32, na której umieszczone są: zawór odcinający, wodomierz odliczający oraz trójnik z zaworkiem zwrotnym do przyłączenia sprężarki do przedmuchania systemu na zimę. Rurociągi umieszczone są około 30cm pod powierzchnią ziemi i przykryte pasem niebieskiej folii elektrycznej 0,5mm, która informuje o istnieniu instalacji i zabezpiecza ją przed uszkodzeniem. Do połączenia rur użyto polipropylenowych złączek skręcanych. Sterownik ma być zamontowany w pomieszczeniu magazynowym w budynku hali widowiskowo-sportowej. Bezprzewodowy czujnik deszczowy umieszczony jest na słupie latarni, najbliższej sterownika, w taki sposób, by był wystawiony na działanie opadów atmosferycznych. Dla łatwej rozbudowy systemu poza linię jezdni oraz prostszego serwisu w razie przecięcia rur biegnących pod ulicami zaprojektowano ułożenie pod drogami przepustów z rur PP 50 i 100mm. ZESTAWIENIE URZĄDZEŃ I MATERIAŁÓW Wykaz elementów Wykonanie przyłącza systemu do wodociągu [kpl] - Montaż skrzynki irygacyjnej jumbo z kolektorem [kpl] 1 Instalacja elektrozaworów 1 [szt] 2 Instalacja elektrozaworów 1 ½ [szt] 7 Montaż sterownika na 9 sekcji, do rozbudowy [kpl] 1 Montaż bezprzewodowego czujnika deszczowego [szt] 1 Wykonanie rurociągu PE25 zasilającego oraz w obrębie sekcji wraz z przykryciem folią informacyjną 0.5 mm [mb] Wykonanie rurociągu PE32 zasilającego wraz z przykryciem folią informacyjną 0.5 mm [mb] Ułożenie linii kroplujących z kompensacją ciśnienia wraz z umocowaniem przy pomocy szpilek Eurodrip [mb] Montaż zraszacza statycznego 10 cm wraz z dyszą [szt] 42 Montaż zraszacza statycznego 30 cm wraz z dyszą [szt] 24 Montaż zraszacza rotacyjnego o zasięgu m [szt] 4 Montaż zraszacza rotacyjnego o zasięgu 5-10 m [szt] 10 Ułożenie pod nawierzchniami przepustów z rur PP100 [mb] 73 Ułożenie pod nawierzchniami przepustów z rur PE50 [mb] 57 Ilość

8 WYTYCZNE DO KONSERWACJI Konserwacja systemu polega na okresowej regulacji zraszaczy i przepłukiwaniu dysz w miarę potrzeb, które w dużym stopniu zależą od jakości wody. Najważniejszą czynnością jest przedmuchanie systemu przed mrozami (przy pomocy sprężarki), aby zapobiec zamarzaniu wody pozostałej w zraszaczach i rurach, co może spowodować ich uszkodzenie. Wszystkie czynności serwisowe powinna wykonywać profesjonalna firma doświadczona w tym zakresie. System nawadniający przedstawiono na rysunku nr AK-3. IV.SZATA ROŚLINNA Planowana inwestycja obejmuje wykonanie nasadzeń drzew i krzewów liściastych oraz bylin, a także wykonanie trawników. Wskazanym jest, aby prace agrotechniczne i ogrodnicze prowadzić po zakończeniu prac budowlanych. Z powierzchni warstwy ziemi należy usunąć pozostałości i resztki budowlane. Prace realizacyjne objęte niniejszym projektem powinny być wykonywane z użyciem materiałów o odpowiednim standardzie oraz według zasad sztuki ogrodniczej i obowiązujących przepisów. Powierzchnia ziemi w obrębie nasadzeń krzewów i bylin ma zostać zabezpieczona przed wysychaniem i chwastami przy pomocy warstwy kory o grubości 4 cm. Powierzchnia korowania wynosi łącznie 640 m 2. DRZEWA Projekt przewiduje sadzenie szczepionych drzew alejowych wzdłuż drogi dojazdowej w obrębie parkingów przed budynkiem hali oraz naturalnych form soliterowych drzew na tle elewacji hali. Jako drzewa alejowe zastosowano klony czerwone Acer rubrum Red Sunset z uwagi na ich regularny piramidalny pokrój korony oraz atrakcyjne liście, przebarwiające się jesienią na intensywnie czerwony kolor. Przy placu wejściowym zaprojektowano brzozy pożyteczne Betula utilis Doorenbos o charakterystycznej, śnieżnobiałej korze. Dwu- i trzypniowe brzozy umiejscowiono w rejonie narożników budynku hali. Zaprojektowano także soliterowy egzemplarz buka pospolitego Fagus sylvatica. W pobliżu fontanny posadzone zostaną w rzędzie trzy sosny drobnokwiatowe Pinus parviflora Glauca. Dobór gatunkowy obejmuje: Acer rubrum Red Sunset klon czerwony 6 szt. Betula utilis Doorenbos brzoza pożyteczna 7 szt. dwupniowa Betula utilis Doorenbos brzoza pożyteczna 1 szt. trzypniowa Betula utilis Doorenbos brzoza pożyteczna 1 szt. Fagus sylvatica buk pospolity 1 szt. Pinus parviflora Glauca sosna drobnokwiatowa 3 szt. ŻYWOPŁOTY Jednym z podstawowych elementów roślinnych otoczenia hali będą strzyżone żywopłoty z bukszpanu wieczniezielonego Buxus sempervirens, w formie jednolitych, zwartych nasadzeń. Dobór gatunkowy obejmuje: Buxus sempervirens bukszpan wiecznie zielony 1265 szt. TRAWY OZDOBNE Wzdłuż frontowej ściany hali zaprojektowano rzędowe nasadzenia traw ozdobnych w dwóch wielkościach: wysokie miskanty cukrowe Miscanthus sacchariflorus przy opasce budynku oraz niskie kostrzewy na ich tle oraz przy północnej ścianie hali. Pasy niskich traw obejmują dwa, pomieszane ze sobą, gatunki: kostrzewę Gautiera Festuca gautieri oraz kostrzewę popielatą Festuca glauca. Dobór gatunkowy obejmuje: Festuca gautieri kostrzewa Gautiera 716 szt.

9 Festuca glauca kostrzewa popielata 1234 szt. Miscanthus sacchariflorus miskant cukrowy 69 szt. RABATY BYLINOWE Pomiędzy fontanną a ścianą hali posadzone zostaną fioletowo kwitnące byliny, których liście o wyraźnym rysunku będą dekoracyjne przez cały sezon wegetacyjny. Dobór gatunkowy obejmuje: Iris sibirica kosaciec syberyjski 6 szt. Na placu wejściowym, na podwyższonej rabacie, zaprojektowano mieszankę bylin, ozdobnych z kwiatów i liści. Posadzone one będą w taki sposób, by wyższe gatunki zajmowały środkową część, a niższe zewnętrzną. Taki układ zapewni możliwość oglądania wszystkich roślin i ułatwi ich podlewanie przy pomocy zraszaczy. Rabata bylinowa zajmie powierzchnię 61 m 2. Dobór gatunkowy obejmuje: Lp. nazwa łacińska nazwa polska (wysokość, okres kwitnienia, barwa kwiatów / liści) ilość 1. Achillea millefolium Summer Pastels krwawnik pospolity (80cm, VI-X, biały, kremowy, różowy, czerwony) 40 szt. 2. Anaphalis margaritacea Neuschnee anafalis perłowy (50cm, VII-IX, biały) 20 szt. 3. Anemone sylvestris zawilec wielkokwiatowy (40cm, IV-VI, biały) 29 szt. 4. Arabis caucasica Plena gęsiówka kaukaska (10cm, III-IV, biały) 72 szt. 5. Arabis caucasica Variegata gęsiówka kaukaska (10cm, III-IV, biały) 94 szt. 6. Artemisia ludoviciana Silver Queen bylica Pursha (70cm, VIII-IX, srebrny) 9 szt. (uwaga: podczas sadzenia ograniczyć rozrastanie poprzez otoczenie bryły korzeniowej folią) 7. Armeria maritima zawciąg nadmorski (10cm, V-IX, purpuroworóżowy) 38 szt. 8. Aubrieta hybryda Argenteovariegata żagwin ogrodowy (10cm, IV-V, purpurowy) 33 szt. 9. Campanula cochlearifolia dzwonek drobny (10cm, VI-VIII, niebieski) 22 szt. 10. Campanula glomerata dzwonek skupiony (50cm, VI-VII, fioletowy) 18 szt. 11. Delphinium sp.odm. ostróżka odm. (120cm, VI-IX, biały, różowy, fioletowy, niebieski) 35 szt. 12. Dianthus deltoides goździk kropkowany (15cm, VI-IX, karminowy) 71 szt. 13. Dianthus plumarius goździk pierzasty (15cm, V-IV, biały) 83 szt. 14. Echinacea purpurea Alba jeżówka purpurowa (100cm, VI-IX, biały) 20 szt. 15. Euphorbia polychroma wilczomlecz pstry (40cm, IV-V, żółtozielony) 28 szt. 16. Gentiana acaulis goryczka bezłodygowa (10cm, IV-V, niebieski) 26 szt. 17. Gentiana sino-ornata goryczka jesienna (20cm, IX-X, niebieski) 9 szt. 18. Geranium sanguineum bodziszek czerwony (25cm, V-IX, karminowy) 20 szt. 19. Helleborus foetidus ciemiernik cuchnący (50cm, II-III, żółtozielony) 31 szt. 20. Hemerocallis Crimson Pirate liliowiec ogrodowy (100cm, V-VII, pomarańczowy) 17 szt. 21. Lavandula angustifolia lawenda wąskolistna (50cm, VII-VIII, fioletowy) 31 szt. 22. Leontopodium alpinum szarotka alpejska (20cm, VI-VIII, srebrny) 29 szt. 23. Liatris spicata liatra kłosowa (60cm, VII-IX, purpurowy) 18 szt. 24. Linum perenne len trwały (60cm, VI, niebieski) 17 szt. 25. Lupinus polyphyllus łubin trwały (120cm, VI, biały, żółty, różowy, czerwony, niebieski) 16 szt. 26. Luzula nivea kosmatka śnieżna (30cm, VI-VIII, biały) 18 szt. 27. Paeonia Barbara piwonia (80cm, VI, różowy) 27 szt. 28. Papaver orientale mak wschodni (80cm, VI, czerwony) 20 szt. 29. Phlox subulata płomyk szydlasty (10cm, IV-V, biały, różowy) 27 szt. 30. Pulsatilla vulgaris sasanka zwyczajna (20cm, IV-V, fioletowy) 26 szt. 31. Rudbeckia fulgida Goldstrum rudbekia błyskotliwa (60cm, VIII-X, żółty) 15 szt. 32. Salvia nemorosa szałwia omszona (60cm, VI-VIII, fioletowy) 18 szt. 33. Sedum Herbstfreude rozchodnik ogrodowy (40cm, IX-X, czerwony) 32 szt. 34. Sedum Matrona rozchodnik ogrodowy (60cm, VIII-IX, różowy) 18 szt. 35. Veronica spicata przetacznik kłosowy (40cm, VII-VIII, niebieski) 25 szt. 36. Yucca filamentosa juka karolińska (130cm, VII-VIII, kremowy) 9 szt.

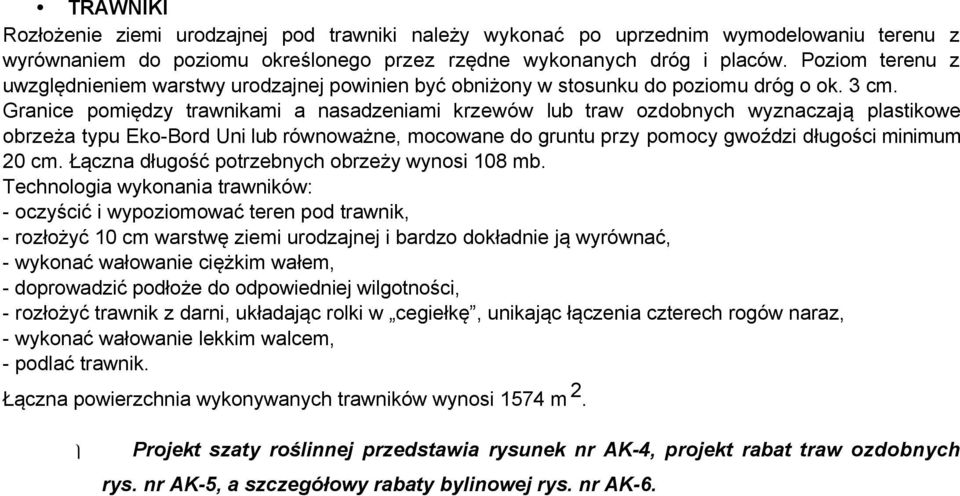

10 TRAWNIKI Rozłożenie ziemi urodzajnej pod trawniki należy wykonać po uprzednim wymodelowaniu terenu z wyrównaniem do poziomu określonego przez rzędne wykonanych dróg i placów. Poziom terenu z uwzględnieniem warstwy urodzajnej powinien być obniżony w stosunku do poziomu dróg o ok. 3 cm. Granice pomiędzy trawnikami a nasadzeniami krzewów lub traw ozdobnych wyznaczają plastikowe obrzeża typu Eko-Bord Uni lub równoważne, mocowane do gruntu przy pomocy gwoździ długości minimum 20 cm. Łączna długość potrzebnych obrzeży wynosi 108 mb. Technologia wykonania trawników: - oczyścić i wypoziomować teren pod trawnik, - rozłożyć 10 cm warstwę ziemi urodzajnej i bardzo dokładnie ją wyrównać, - wykonać wałowanie ciężkim wałem, - doprowadzić podłoże do odpowiedniej wilgotności, - rozłożyć trawnik z darni, układając rolki w cegiełkę, unikając łączenia czterech rogów naraz, - wykonać wałowanie lekkim walcem, - podlać trawnik. Łączna powierzchnia wykonywanych trawników wynosi 1574 m 2. Projekt szaty roślinnej przedstawia rysunek nr AK-4, projekt rabat traw ozdobnych rys. nr AK-5, a szczegółowy rabaty bylinowej rys. nr AK-6.

11 Część rysunkowa
