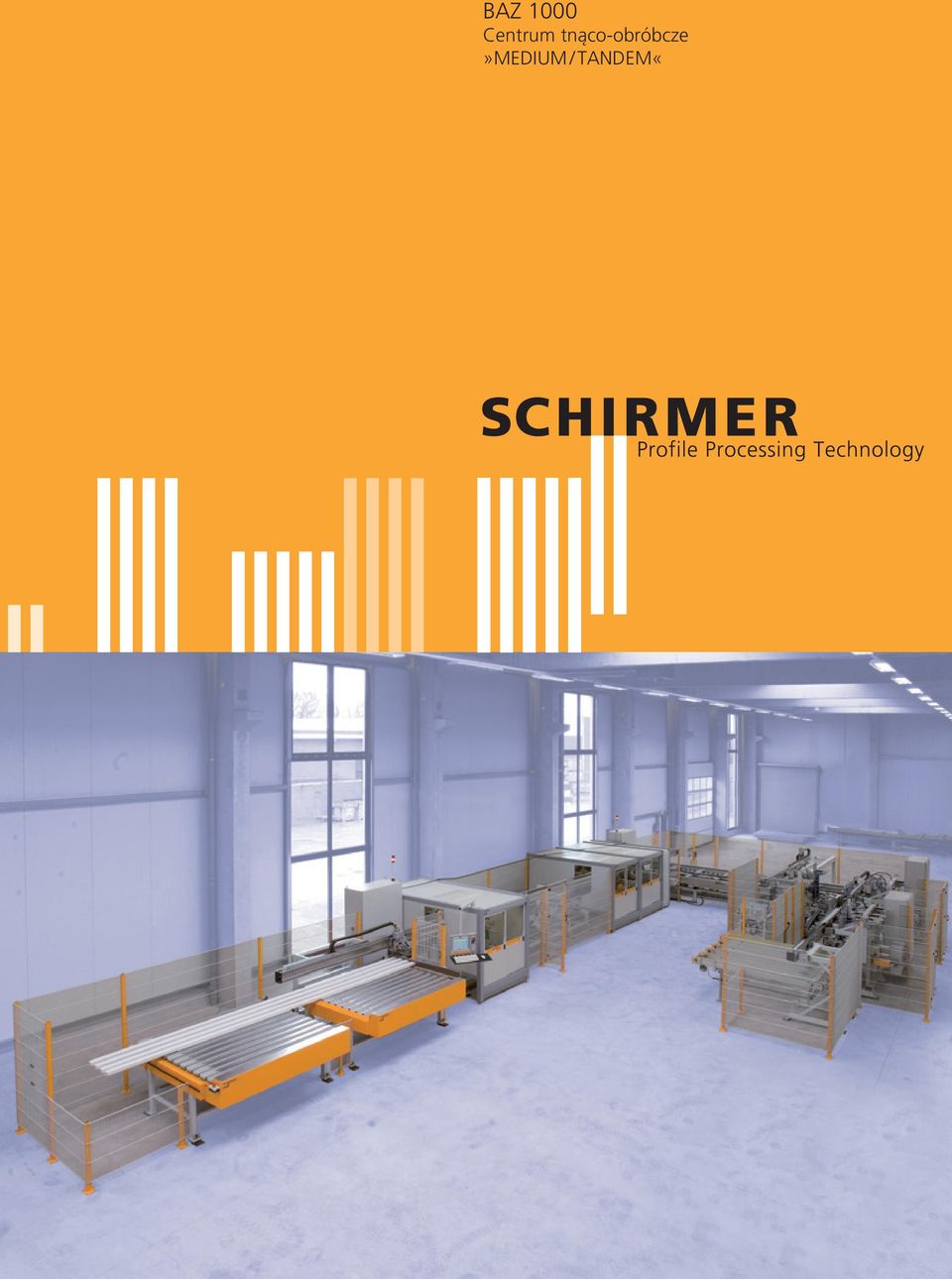

BAZ 1000 Centrum tnąco-obróbcze»medium / TANDEM«

Transkrypt

1 BAZ 1000 Centrum tnąco-obróbcze»medium / TANDEM«

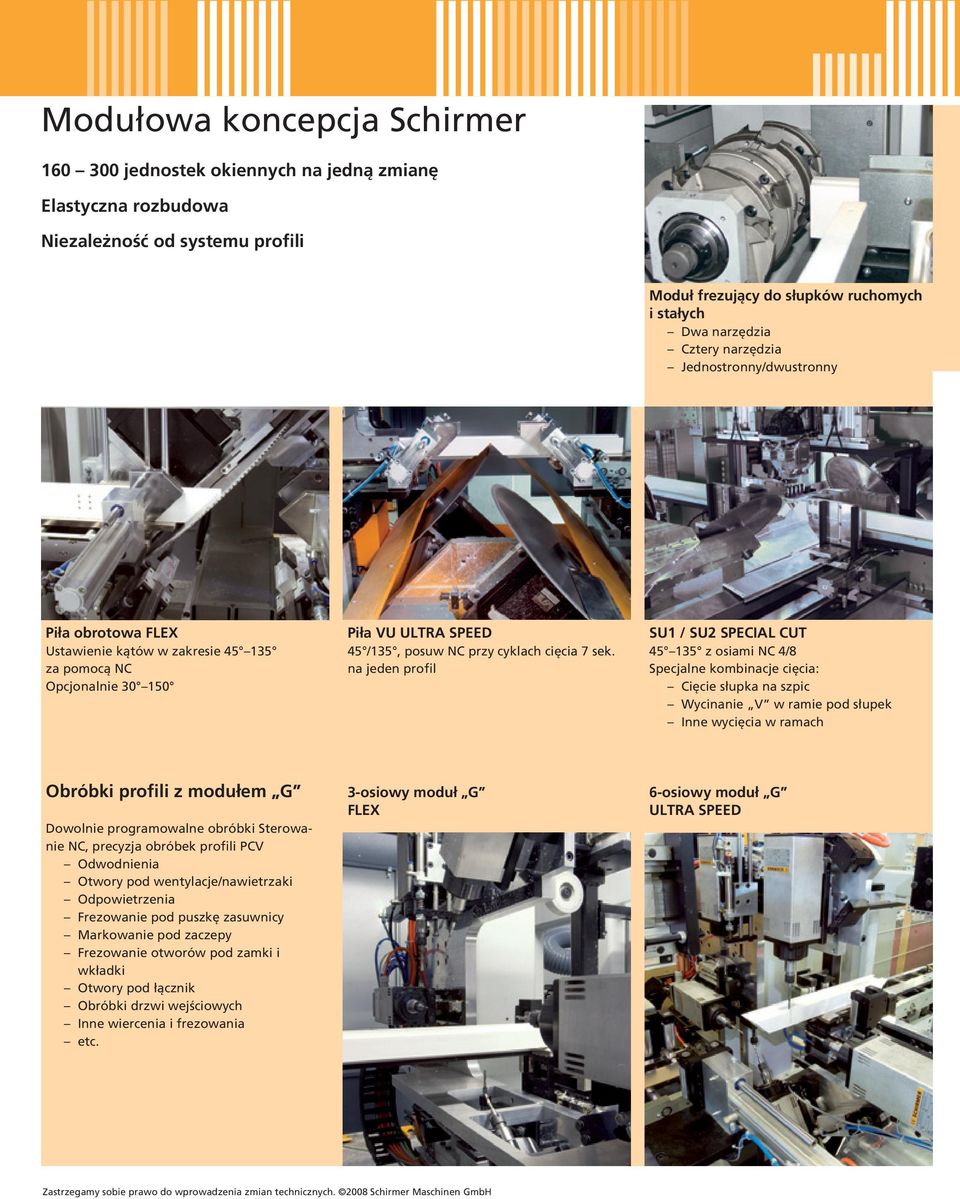

2 Modułowa koncepcja Schirmer jednostek okiennych Elastyczna rozbudowa Niezależność od systemu profili Moduł frezujący do słupków ruchomych i stałych Dwa narzędzia Cztery narzędzia Jednostronny/dwustronny Piła obrotowa FLEX Ustawienie kątów w zakresie za pomocą NC Opcjonalnie Piła VU ULTRA SPEED 45 /135, posuw NC przy cyklach cięcia 7 sek. na jeden profil SU1 / SU2 SPECIAL CUT z osiami NC 4/8 Specjalne kombinacje cięcia: Cięcie słupka na szpic Wycinanie V w ramie pod słupek Inne wycięcia w ramach Obróbki profili z modułem G Dowolnie programowalne obróbki Sterowanie NC, precyzja obróbek profili PCV Odwodnienia Otwory pod wentylacje/nawietrzaki Odpowietrzenia Frezowanie pod puszkę zasuwnicy Markowanie pod zaczepy Frezowanie otworów pod zamki i wkładki Otwory pod łącznik Obróbki drzwi wejściowych Inne wiercenia i frezowania etc. 3-osiowy moduł G FLEX 6-osiowy moduł G ULTRA SPEED

3 Moduł transportu poprzecznego Centrum tnąco-obróbcze BAZ 1000 Automat do cięcia stali SZA Wsuwanie stali SC 450 Urządzenie do sortowania profili PSR Centrum obróbcze do profili SBZ I / II Moduł wkręcający do zbrojeń Z jedną głowicą Wielogłowicowa ULTRA SPEED Moduł wiercący CNC Wiercenia w stali sterowane NC do: Otworów pod dyble Wierceń pod łącznik słupka Wierceń pod zawias górny i dolny ramy Wierceń otworów pod klamkę Innych wierceń Moduł automatycznego montażu zaczepów Automatyczne podawanie i wkręcanie zaczepów standardowych i zaczepów antywłamaniowych

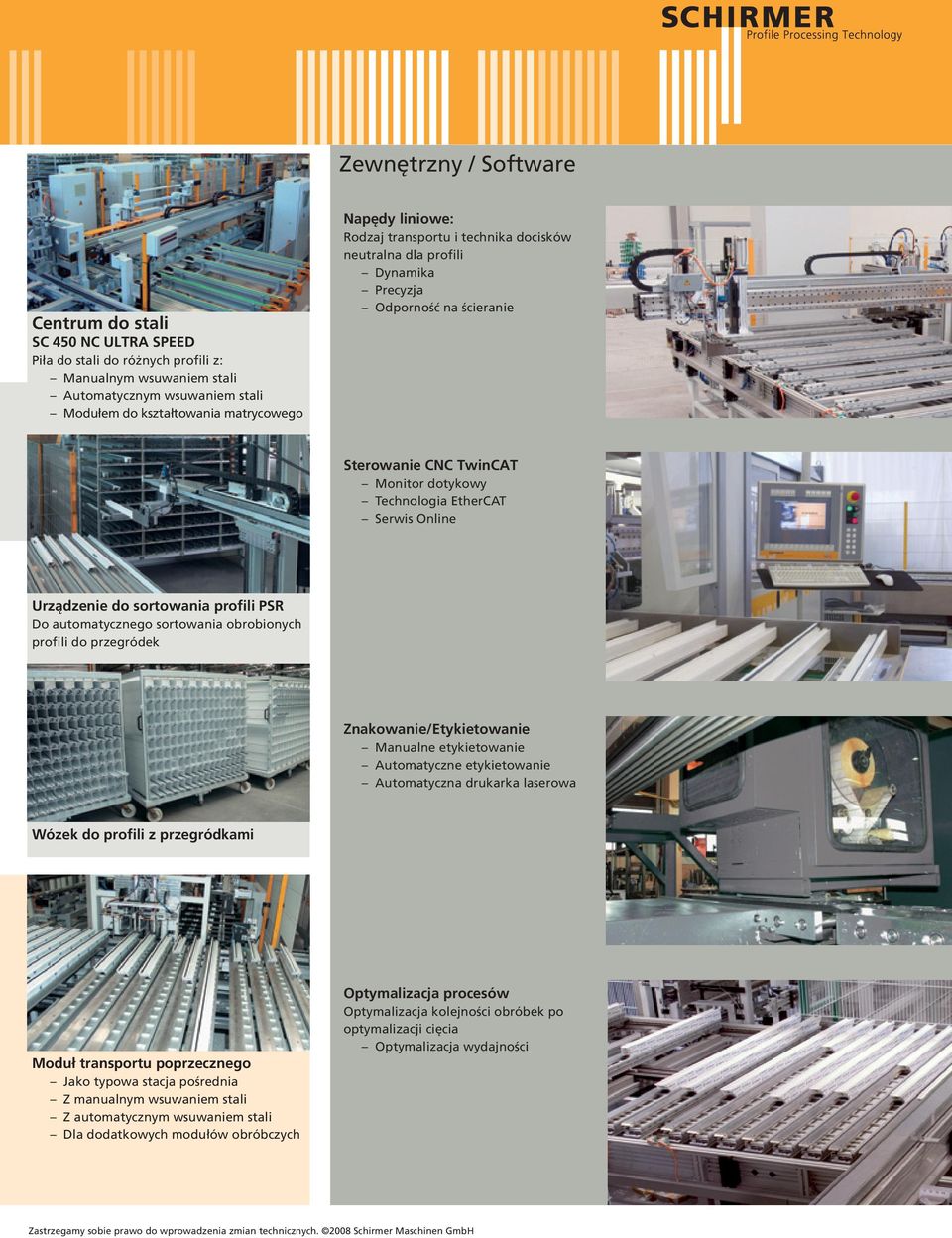

4 Zewnętrzny / Software Centrum do stali SC 450 NC ULTRA SPEED Piła do stali do różnych profili z: Manualnym wsuwaniem stali Automatycznym wsuwaniem stali Modułem do kształtowania matrycowego Napędy liniowe: Rodzaj transportu i technika docisków neutralna dla profili Dynamika Precyzja Odporność na ścieranie Sterowanie CNC TwinCAT Monitor dotykowy Technologia EtherCAT Serwis Online Urządzenie do sortowania profili PSR Do automatycznego sortowania obrobionych profili do przegródek Znakowanie/Etykietowanie Manualne etykietowanie Automatyczne etykietowanie Automatyczna drukarka laserowa Wózek do profili z przegródkami Moduł transportu poprzecznego Jako typowa stacja pośrednia Z manualnym wsuwaniem stali Z automatycznym wsuwaniem stali Dla dodatkowych modułów obróbczych Optymalizacja procesów Optymalizacja kolejności obróbek po optymalizacji cięcia Optymalizacja wydajności

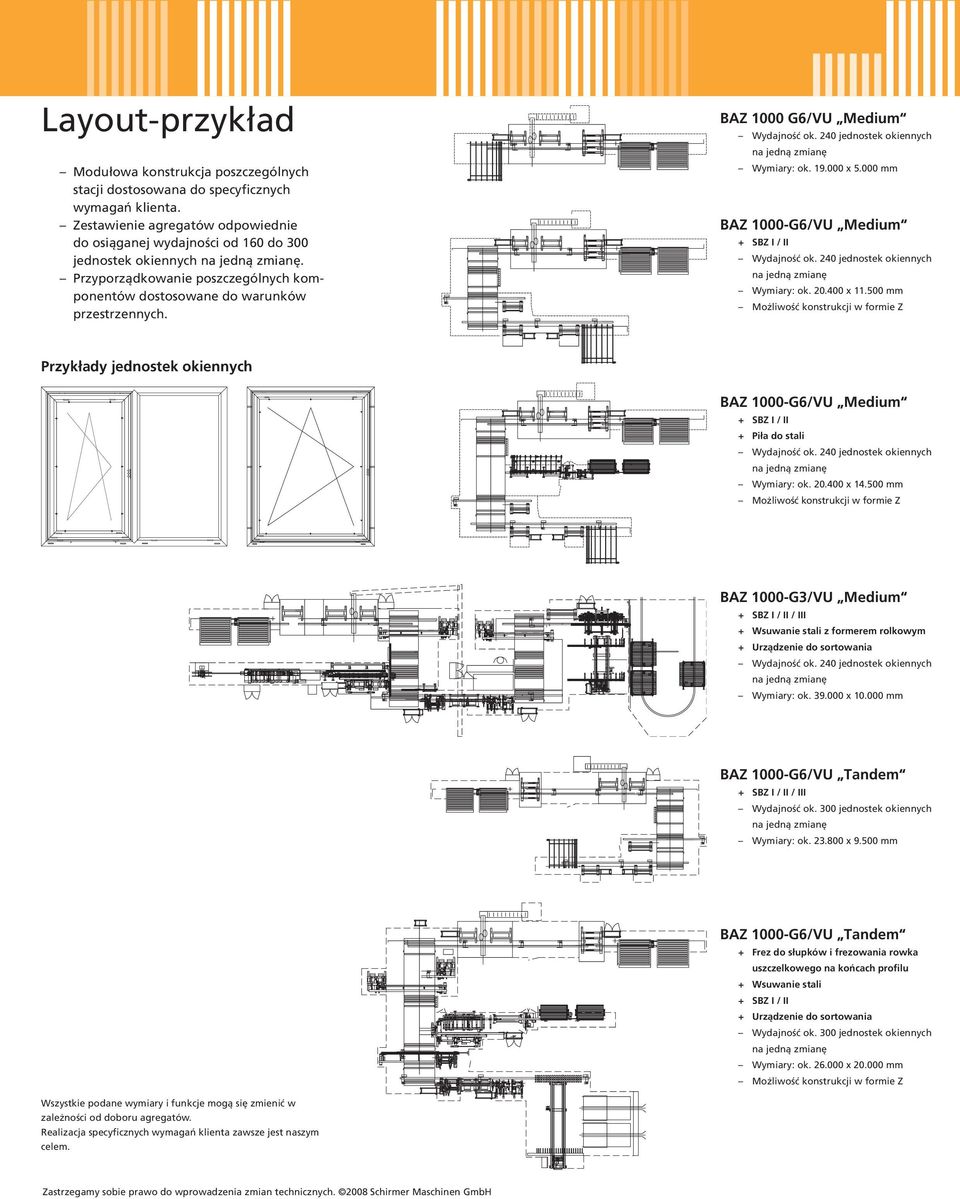

5 Layout-przykład BAZ 1000 G6/VU Medium Modułowa konstrukcja poszczególnych stacji dostosowana do specyficznych wymagań klienta. Zestawienie agregatów odpowiednie do osiąganej wydajności od 160 do 300 jednostek okiennych. Przyporządkowanie poszczególnych komponentów dostosowane do warunków przestrzennych. Wymiary: ok x mm BAZ 1000-G6/VU Medium + SBZ I / II Wymiary: ok x mm Możliwość konstrukcji w formie Z Przykłady jednostek okiennych BAZ 1000-G6/VU Medium + SBZ I / II + Piła do stali Wymiary: ok x mm Możliwość konstrukcji w formie Z BAZ 1000-G3/VU Medium + SBZ I / II / III + Wsuwanie stali z formerem rolkowym + Urządzenie do sortowania Wymiary: ok x mm BAZ 1000-G6/VU Tandem + SBZ I / II / III Wydajność ok. 300 jednostek okiennych Wymiary: ok x mm BAZ 1000-G6/VU Tandem + Frez do słupków i frezowania rowka uszczelkowego na końcach profilu + Wsuwanie stali + SBZ I / II + Urządzenie do sortowania Wydajność ok. 300 jednostek okiennych Wymiary: ok x mm Możliwość konstrukcji w formie Z Wszystkie podane wymiary i funkcje mogą się zmienić w zależności od doboru agregatów. Realizacja specyficznych wymagań klienta zawsze jest naszym celem.
