MAKING LIGHT WORK. SONDA FOCUS PRZEPŁYWOMIERZA ŚWIECY OPIS:

Transkrypt

1 OPIS: Sonda FOCUS optycznego przepływomierza (OFM) została specjalnie stworzona dla aplikacji gazowych z dużymi wahaniami przepływu i w szerokim zakresie średnic rurociągu. Na dokładność OFM nie ma wpływu skład gazu ani zanieczyszczenie elementu pomiarowego. SONDA FOCUS PRZEPŁYWOMIERZA ŚWIECY Pomiar Świecy Specyfikacji Klienta i Rozwiązania Pomiarów OFM używa promienia lasera do pomiaru przepływu gazu poprzez wykrywanie prędkości mikroskopijnych cząsteczek naturalnie występujących w gazie. Sonda Fokus OFM jest zgodna z dyrektywą ASME Sekcja VIII, Dywizja I i zostało zaprojektowane, wyprodukowane, przebadane i przetestowane zgodnie z jej wymaganiami/zaleceniami. Skontaktuj się z nami aby nauczyć się wszystkiego na temat monitoringu gazów świecy (pochodni, flary) i rozwiązań pomiarów APLIKACJE Aplikację pomiaru przepływu gazu świecy i wentylacyjnego Monitoring świecy celem redukcji strat i poprawy wydajności Zgodność z wymogami krajowymi dotyczącymi emisji CO2. Aplikacje pomiaru biogazu. CECHY I USPRAWNIENIA Łatwa instalacja Wysoki współczynnik wyłączenia (1500:1) Wysoka dokładność nieczuła na skład gazu Blokada minimalnego przepływu i spadku ciśnienia. Odporne na wibrację rurociągu Samoistnie bezpieczny pomiar optyczny Zwiększona dokładność pomiaru Zgodność z ERCB/OGC Zwiększona odporność na korozyjne warunki procesu Zwiększony zakres dostępnych średnic rurociągu.

2 MODEL PRODUKTU SONDA FOCUS OPTYCZNY POMIAR ŚWIECY SPECYFIKACJA DZIAŁANIA Zakres pomiaru prędkości - od 0,1 m/s do 150 m/s (0.33 ft/s do 500 ft/s) Powtarzalność - od 0,1 m/s do 150 m/s (0.33 ft/s do 500 ft/s) ±1% Dokładność pomiarowa - od 0,1 m/s do 1 m/s (0.33 ft/s do 3.30 ft/s) ±5% - od 1 m/s do 100 m/s (3.30 ft/s do 330 ft/s) ±2,5% - od 100 m/s do 150 m/s (330 ft/s do 500 ft/s) ±5% SPECYFIKACJA WARUNKÓW DZIAŁANIA Temperatura otoczenia - Rozgrzewanie od -20 do +50ºC od -4 do +122ºF - Działanie od -40 do +50ºC od -40 do +122ºF Temperatura procesu - od -40 do +100ºC od -40 do +122ºF Maksymalne ciśnienie procesu Średnica rurociągu PSIG (10 bar) PSIG (20 bar) - od 4 do 24 cali. ELEKTRYCZNA SPECYFIKACJA OFP Wymagane zasilanie Interfejs wejścia analogowego Wyjście sygnału analogowego Wyjście sygnału cyfrowego System diagnostyczny VDC VDC lub VDC typowo - Nadajnik ciśnienia i temperatury (4-20mA) - Częstotliwości/pulsacyjne - Pętla prądowa (4-20mA) - RS-232 port programowalny - RS-485 (Modbus) - Alarm niskiego sygnału cząstek SPECYFIKACJA FIZYCZNA Średnica sondy - 19,1 mm (0,75 ) Długość sondy mm (20,7 ) Wersja długa mm (26,7 ) Materiały: Obudowa miernika: 316L Stal nierdzewna Okno optyki: Borokrzemowe szkło Kabel przedłużający 3/8 calowy odłączalny, giętki, uzbrojony kabel. (Światłowodowy) OPCJE PRODUKTU I AKCESORIA Obudowa elektroniki Zapis danych - szyna DIN - Obudowa NEMA 4X (klasa 1, strefa 2) - Przeciwwybuchowa (klasa 1, strefa 1) - Licznik wyświetleń

3 TYPOWA DŁUGOŚĆ UPSTREAM/DOWNSTREAM

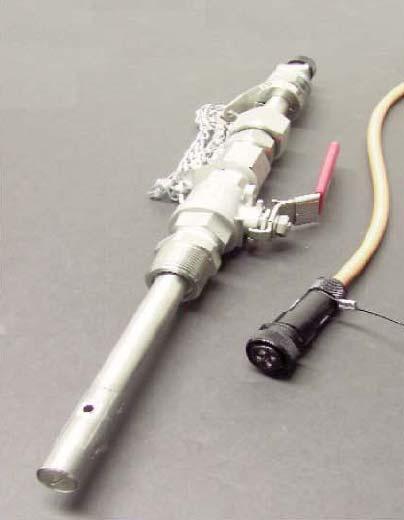

4 Konstrukcja Laser Two-Focus L2F składa się z optycznego wierzchołka i przetwornika sygnału, które połączone są za pomocą kabla z włókna. Wierzchołek optyczny Jak pokazano na rysunku poniżej, wierzchołek optyczny do wprowadzenia został zaprojektowany do używania w rurociągach o średnicach od 2 do 38 cali. System optyczny został zainstalowany w powłoce ze stali nierdzewnej ¾ cala, który jest instalowany w rurociągu podobnie do instalacji miernika termicznego rozproszenia przepływu masy. Wierzchołek optyczny w stali nierdzewnej zapewnia dostarczanie i kompletowanie zestawów systemu optyki, które są ustawione prostopadle do otworu kołnierza i są izolowane od gazu dzięki oknu optyki. Głowa optyki została zaprojektowana typowo dla jednopunktowych pomiarów zlokalizowanych w centrum rurociągu lub w odległości ¼ promienia od ściany. Przetwornik sygnału Przetwornik sygnału (lub konwerter optyczno-elektroniczny) został zaprojektowany na jednej płycie elektronicznej, która pasuje do obudowy NEMA lub obudowy dostosowanej do stref zagrożonych wybuchem. Zostały one pokazane na obrazkach poniżej. NEMA 4X Konfiguracja do stref zagrożonych wybuchem Płyta zwiera chip procesowy sygnału cyfrowego (DSP) z wbudowanym konwerterem sygnału analogowego na cyfrowy dla częstotliwości próbki do 12 MHz. Posiada wejścia dla nadajników ciśnienia i temperatury, aby różne obliczenia przepływu mogły być wykonane. Obraz poniżej przedstawia typową instalację sondy OFM

5 wewnątrz rurociągu świecy. W celu uniknięcia gromadzenia się wody wokół obręczy zaleca się montowanie urządzenia w pozycji poziomej. Sonda FocusTM zainstalowana na 12-calowym rurociągu. Wykres poniżej przestawia zdarzenie świecy mierzone przy pomocy sondy FocusTM i przepływomierza. Urządzenie zmierzyło linię bazową na poziomie 1.1 m/s kiedy nagle nastąpił wzrost do około 28 m/s, by spaść do poziomu około 20 m/s podczas zdarzenia w fabryce. Zdarzenie na świecy zarejestrowane przy pomocy sondy FokusTM, linia bazowa 1.1m/s
