Instrukcja obsługi sterownika TB6560-3v2 oraz programu Mach3

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja obsługi sterownika TB6560-3v2 oraz programu Mach3"

Transkrypt

1 Instrukcja obsługi sterownika TB6560-3v2 oraz programu Mach3

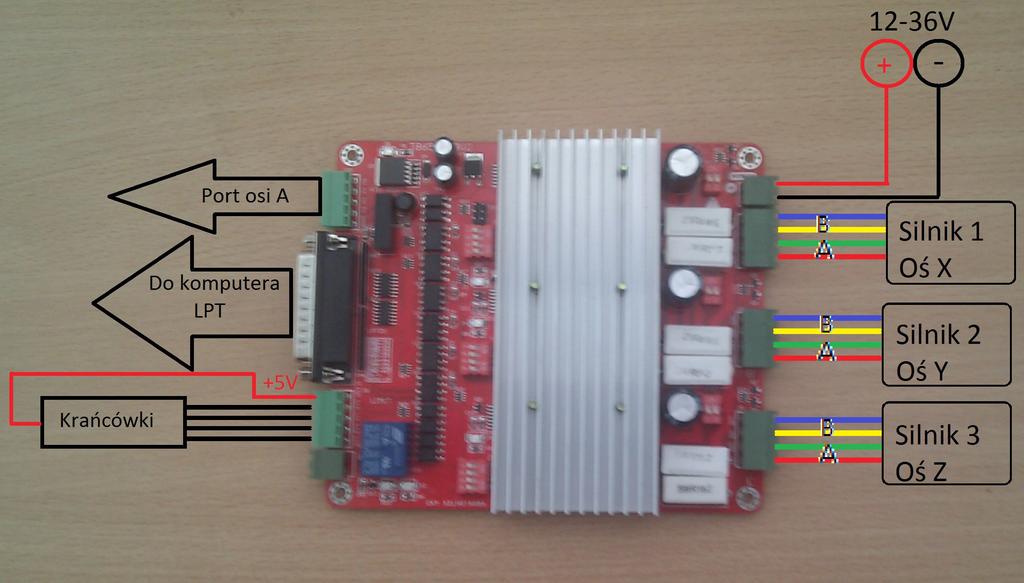

2 Podłączenie silników i zasilania do płytki Schemat 1 1.Silniki Układ obsługuje tylko cztero-przewodowe bipolarne silniki krokowe. Jeżeli posiadasz inny silnik (z sześcioma lub ośmioma przewodami) należy zewrzeć niektóre przewody. Jak to zrobić znajdziesz poniżej. Przykład podłączenia silników 23HS8430 znajduje się na schemacie (Schemat 1). Silniki cztero-przewodowe zawierają dwa elektromagnesy z wyprowadzeniami: Schemat 2 Sprawdź w dokumentacji silnika, które przewody odpowiadają za które wyprowadzenia. Na płytce znajdują się wyjścia AP, AM, BP, BM. Podłącz wyprowadzenie A silnika z wyjściem AP na płytce, wyprowadzenie -A z wyjściem AM. Analogicznie podłącz drugi elektromagnes B z BP oraz -B z BM.

3 Silniki sześcio-przewodowe Instalacja jest identyczna z tym że nie podłączasz środkowych wyprowadzeń. Schemat 3 Silniki ośmio-przewodowe Analogicznie jak w poprzednich przypadkach, z tym że w teraz należy zewrzeć cztery wyprowadzenia w taki sposób: Schemat 4

4 2.Zasilanie Układ zasilany jest prądem stałym o napięciu z zakresu 12-36V. Zasilacz powinien mieć moc wystarczającą, aby zasilić układ oraz silniki. Prąd potrzebny do działania układu to 0,5A dla płytki plus prąd potrzebny do napędzania silników (patrz Tabela 1). Wzór na obliczenie zasilacza o odpowiednim amperażu: I = 0,5A + X(%) *2,5A + Y(%) *2,5A + Z(%) *2,5A gdzie: X to ustawienie prądu dla silnika osi X, Y silnika osi Y, Z silnika osi Z np. 0,5A + 100(%) *2,5A + 100(%) *2,5A + 50(%) *2,5A = 7,75A Uwaga!!! Zwróć szczególną uwagę na poprawność połączenia zasilania. Odwrotne podłączenie zasilania może spowodować uszkodzenie układu. Prawidłowe połączenie znajdziesz na (Schemat 1). Również na płytce linia dodatnia oznaczona jest +. 3.Krańcówki Wyłączniki krańcowe należy podłączyć jak na niżej zamieszczonym schemacie. Z linii COM wychodzi napięcie 5V w momencie zwarcia stycznika komputer interpretuje to jako koniec prowadnicy. Schemat 5

5 Regulacja na płytce Do pierwszego uruchomienia zalecane jest ustawienie wszystkich przełączników (DIP Switch) w pozycję, a przełączników regulacji prądu na. 1.Regulacja prądu Na płytce znajdują się 3 podwójne przełączniki do regulacji prądu silników. Przełączniki te oznaczone są T1 oraz T2. Poniżej znajduje się tabela ustawień: Tabela 1 T1 T2 Natężenie prądu 25%*2.5A 50%*2.5A 75%*2.5A 100%*2.5A

6 2.Regulacja mikrokroków Na płytce znajdują się trzy poczwórne przełączniki z czego w każdym dwie pozycje odpowiadają za regulację mikrokroków(m1/m2). Poniżej znajduje się tabela przedstawiająca podział mikrokroków: Tabela 2 M1 M2 Tryb działania 1/16 1/8 1/2 1 Uwaga!!! Zmiana trybu działania na inny niż 1 (M1=, M2=) spowoduje wyraźny spadek momentu obrotowego.

7 3.Regulacja rozkładu(decay) Przełączniki te znajdują się obok przełączników do regulacji mikrokroków oznaczone są (D1/D2).Poniżej znajduje się tabela przedstawiająca regulację rozkładu: Tabela 3 D1 D2 Tryb pracy Fast decay 50% Fast decay 25% Fast decay Slow decay Instalacja i konfiguracja programu Mach3 1.Pobrać program Mach3 ze strony: 2.Zainstalować w wybranym miejscu. W przypadku posiadania plików konfiguracyjnych(.xml) pomiń następne kroki przejdź do tematu Wgrywanie plików konfiguracyjnych 3.Uruchomić program Mach3Mill. 4.Otworzyć Config/Ports and Pins.

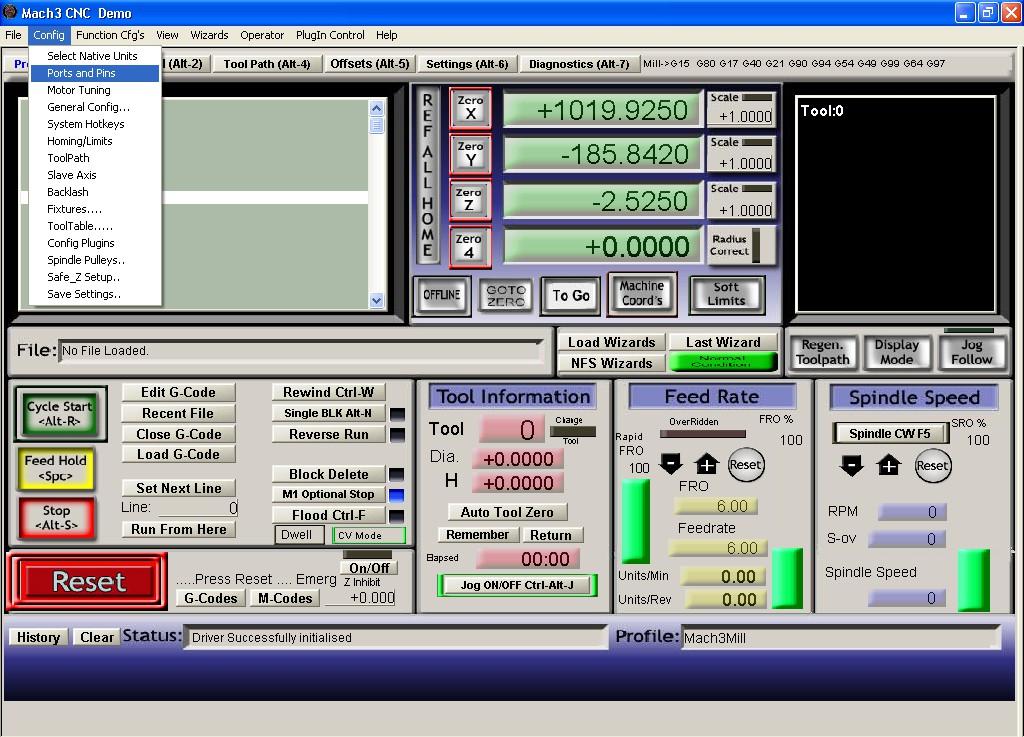

8 5.W zakładce Port Setup and Axis Selection zmienić Kernel Speed na 35000Hz

9 6.W zakładce Motor Outputs ustawić pola jak na zdjęciu. 7.W zakładce Input Signals ustawić pola jak na zdjęciach.

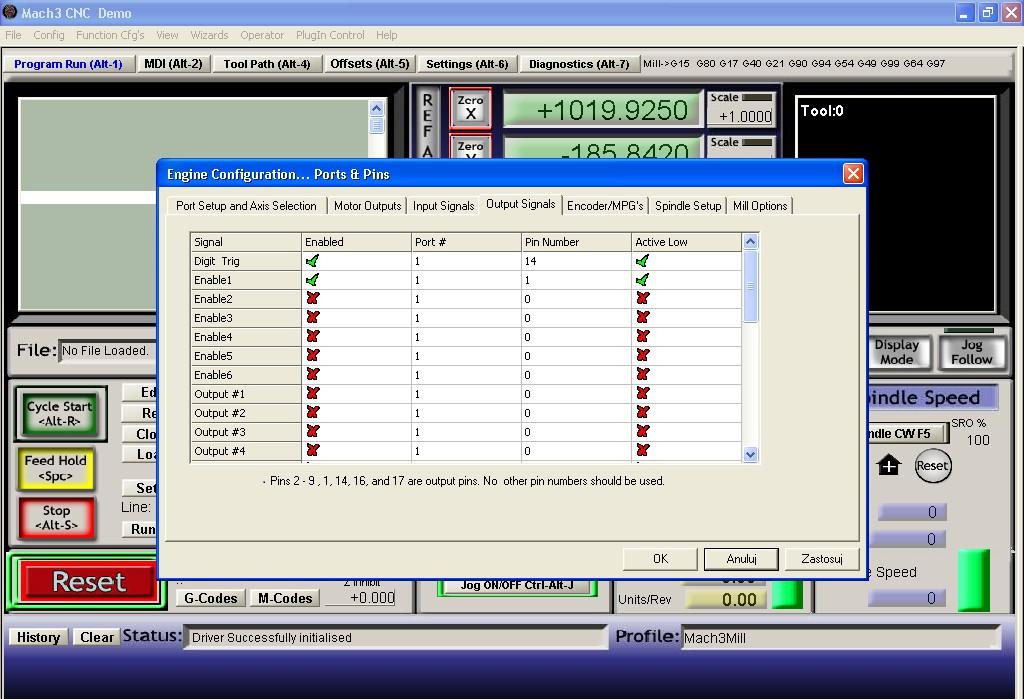

10 8.W zakładce Output Signals ustawić pola jak na zdjęciu. 9.Nacisnąć Zastosuj, a następnie OK. 10.Otworzyć Config/Motor Tuning

11 11.Ustawić parametry w polach jak na zdjęciach. Wykonać dla każdej z osi (X Axis, Y Axis, Z Axis). Po wpisaniu wartości w każdej z osi potwierdzić przyciskiem SAVE AXIS SETTINGS Ustawienia dla osi X 11.2 Ustawienia dla osi Y

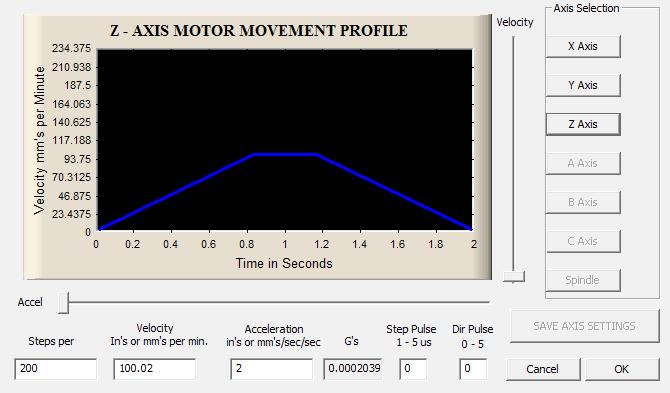

12 11.3 Ustawienia dla osi Z Uwaga!!! Ustawienia mogą różnić się dla poszczególnych silników. W przypadku nieprawidłowej pracy należy samemu dobrać parametry.

13 Wgrywanie plików konfiguracyjnych XML Plik red.xml należy skopiować do folderu Mach3 (domyślnie C:\Mach3). Następnie należy uruchomić program Mach3 Loader. W oknie należy kliknąć dwa razy opcję red. Program jest już skonfigurowany i gotowy do działania. Wgrywanie przykładowego G-kodu i uruchomienie urządzenia. 1.Otwórz File/Load G-Code

14 2.Odnajdź folder z programem Mach3 a następnie folder Gcode. Przykładowo C:\Mach3\GCode. Klikniknąć dwa razy na plik roadrunner.tap.

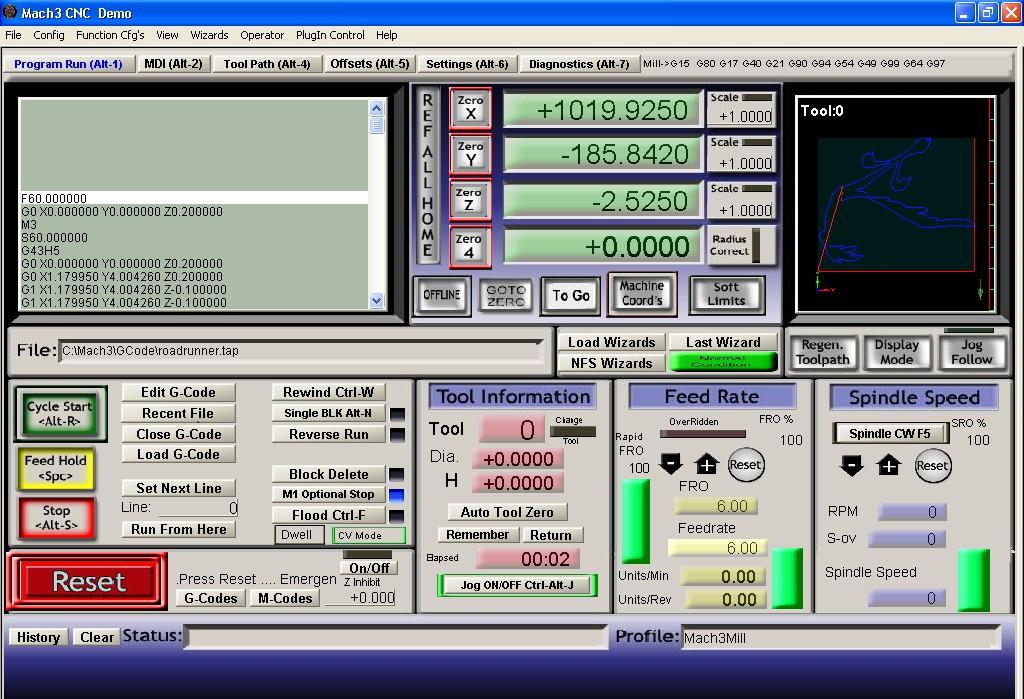

15 3.Reset powinien mrugać, naciśnij go. Możesz poruszać prowadnicami za pomocą strzałek, aby wybrać punkt od którego maszyna ma zacząć. Aby rozpocząć pracę naciśnij przycisk Cycle Start.
