1 Szczegóły techniczne Ergoldsbacher Linea

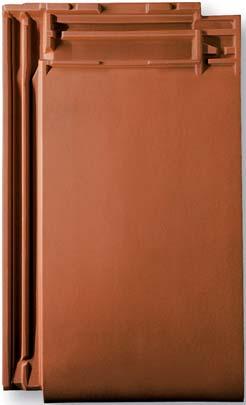

2 Gładka. Czysta. Konsekwentna Ergoldsbacher Linea Ergoldsbacher Linea dla współczesnej architektury. Dachówka zdobnicza nadająca dachowi dobrą formę. Konsekwencja zdobnictwa i produkcji. Ergoldsbacher Linea odznacza się wyrazistymi poprzecznymi liniami w połaci dachu, zachowując mimo to urok ceramicznego materiału. Wypalana w temperaturze 1200º C dachówka spod znaku high-tech do tworzenia nowoczesnych połaci dachowych. Mimo dużej powierzchni krycia Ergoldsbacher Linea w znacznym stopniu wytrzymuje grad i ciężar śniegu. Jest też wyjątkowo deszczoodporna dzięki specjalnym zakładkom czołowym i bocznym. W celu optymalizacji połaci dachówek Ergoldsbacher Linea przy różnych detalach blaszanych zalecamy, podobnie jak w przypadku wszystkich dachówek gładkich, wpuszczenie detali blaszanych i ułożenie dachówek od dołu. Środki dodatkowe dla dachówki Ergoldsbacher Linea, ułożonej w postaci wiązania połowicznego, według reguł technicznych DD, typowy spadek dachu 25º, minimalny spadek dachu 10. Użytkowanie poddasza, szczególnie do celów mieszkalnych. Podwyższony zakres wymagań Konstrukcja * przy szczególnych kształtach dachu (np. dach dwuspadowy) * przy dużych długościach krokwi * przy dachach o dużym stopniu podziału (np. przez okna, kosze dachowe) Warunki klimatyczne * otwarte położenie * ekstremalne lokalizacje * obszary o dużych opadach śniegu * obszary o znacznym nasileniu wiatru * szczególne warunki pogodowe Spadek dachu w stopniach (nachylenie krokwi) 25 o podkład podkład 19 o podkład podkład 15 o 10 o Bez dalszych podwyższonych wymagań Jedno podwyższone wymaganie Dwa podwyższone wymagania podkład z papy ułożony z zakładem lub zawinięciem wodoszczelne poszycie Trzy podwyższone wymagania podkład z papy ułożony z zakładem lub zawinięciem podkład z papy zgrzewany lub klejony wodoszczelne poszycie wodoszczelne poszycie Podane w tabeli elementy dodatkowe stanowią środki minimalne. W przypadku szczególnie wysokich wymagań i/lub specjalnych przepisów lokalnych należy zastosować środek wyższej kategorii (informacje dotyczące dachowych konstrukcji spodnich (Merkblatt für Unterdächer), Tabela 1, reguły techniczne DD). Zasadniczo można zawsze zastosować środek wyższej kategorii zamiast środka zdefiniowanego jako wymaganie minimalne.

3 2,75 szt. na mb zalecane do pełno-ceramicznego systemu wentylacji dachu do długości krokwi 10 m tylko w połączeniu z detalami kalenicowymi śr. wew. 38,5 cm Gąsior nr 19 LÜ (went.) dachówka szczytowa lewa dachówka szczytowa połówkowa lewa Gąsior nr 17 Dachówka szczytowa połówkowa prawa dachówka szczytowa lewa (OL) Dachówka standardowa (ST) dachówka szczytowa (kalenicowa) dach.szczyt.dachu jednopołaciowego lewa Dach jednopołaciowy + półpołać 2,66 szt. na mb Gąsior nr 17 LÜ dach.szczyt.dachu jednopołaciowego lewa DB 20,0 cm Stopka podwójna lewa końcowa śr. wew. 28 cm Ø 15 cm 2 dachówka szczytowa prawa dachówka szczytowa prawa (OR) Dachówka wentylacyjna Dachówki Ergoldsbacher Linea spełniają podobnie jak wszystkie dachówki ceramiczne marki Ergolds - bacher wyższe wymagania jakościowe niż wymagania określone w dotyczącej dachówek ceramicznych normie DIN EN Dachówki ceramiczne Ergoldsbacher to całkowicie naturalny produkt budowlany. Ich naturalność można rozpoznać po tym, że pojedyncze dachówki mogą się między sobą różnić odcieniem barwy. Ze względu na to, że w różnych krajach europejskich obowiązują różne normy i tradycje rzemieślnicze, jako zbiór nadrzędnych zasad obróbki obowiązują przepisy producenta. Dodatkowe środki zabezpieczające przed działaniem siły wiatru powinny być wszędzie stosowane zgodnie z obowiązującymi regułami i przepisami. Podane rozmiary i ciężary są wartościami normalnymi. Ze względu na różnice właściwości surowca i różne charakterystyki skurczowe nie jest zawsze możliwe uniknięcie drobnych niedokładności rozmiarów. W związku z tym zaleca się sprawdzenie rozmiarów krycia przed ułożeniem dachówki na budowie. Okazyjne odciśnięcia powstają podczas produkcji i transportu i nie mają wpływu na jakość dachówek. W celu uzyskania maksymalnej wytrzymałości na deszcz i siłę wiatru zalecamy układanie dachówek Ergoldsbacher Linea w postaci wiązania połowicznego. dach.skrajna -połówkowa-lewa (OL) Aluminiowy przepust solarny Ø 125 mm przekrój wentylacji = 122 cm 2 Wentylator sanitarny aluminiowy Półdachówka dach.szczyt.-połówkowa dach.skrajna-połówkowa-prawa (OR) OL OL DW ST ST OL ST ST OR DW ST ST OL ST ST OR Kolory: Ergoldsbacher Linea jest dostępna w kolorach Sinterrot i w engobach uszlachetnianych Sinterlichtgrau i Sintergrau. W materiałach drukowanych nie można zagwarantować wiernych odwzorowań kolorów! OR OR Dalsze akcesoria nieceramiczne: Dachowy system ław kominiarskich Erlus, lakierowany proszkowo - system przeciwśnieżny Erlus, lakierowany proszkowo - wentylator sanitarny Erlus 125 mm z aluminium - adapter termiczny z tworzywa sztucznego - dachówka aluminiowa z przepustem antenowym, klamry burzowe wg normy DIN EN Dane techniczne: Rozmiary: 29,0 x 48,5 cm Długość krycia: 38,2-38,9 cm Śr. szerokość krycia: 24,5 cm Zapotrzebowanie na m 2 : 10,5 szt. Ciężar szt.: 4,4 kg Ciężar na m 2 DIN 1055: 0,55 kn/m 2 Ciężar rzeczywisty: ca. 42 kg/m 2

4 3 Dachówka kalenicowa nr 19 Gąsior początkowy 2,75 szt./mb. Gąsior krańcowy główny kierunek działania warunków pogodowych 2,66 szt./mb. Dachówka kalenicowa nr 17 Gąsior nr 17 Gąsior kompensacyjny nr 17 Detal kalenicowy nr 17 Ułożona na sucho kalenica z detalem kalenicowym i wywietrznikiem kalenicowym nr 19 Spadek dachu X = odl. 1 łaty od wierzch. kal. F 19 tylko w poł z d. kal wymiary przybliżone w milimetrach x x Ułożona na sucho kalenica z gąsiorem nr 17 zalecana taśma wentylacyjna kalenicy zwiększająca ochroną przed śniegiem lotnym kalenica podniesiona 1 cm Spadek dachu X = odl. 1 łaty od wierzch. kal. F wymiary przybliżone w milimetrach Przez wybicie rąbków zakładki dolnej można utworzyć warstwę dopasowania po stronie kalenicy. Dach.skrajna szczytowa lewa Dach.skrajna szczytowa prawa 3,5 11,5 24,5 cm 24,5 cm 24,5 cm 24,5 cm 24,5 cm 21,0 cm 3,5 1/2 dach.skrajna prawa-podwójna 24,5 cm 24,5 cm 24,5 cm 9,0 3,5 ½ dach.skrajna lewa-podwójna 3,5 9,0 14,0 cm 24,5 cm 24,5 cm Okap z izolacją ułożoną na krokwiach Okap z odwadnianym poszyciem wstępnym 45,5 cm Dach jednopołaciowy 28,0 cm 3,5 cm Lochbleche dachówki aluminiowe 2 x skręcone z łatą (dostarczona śruba ze st. V2A) Dachowy system ław kominiarskich Erlus ława 46 cm lub 80 cm - także jako przedłużenie Obr. wg normy DIN , patrz Tabelę A Artykuł 45 > 45 Ławy (46 cm) Stopnie stopień każdy rząd każdy rząd dachówek dachówek każdy rząd każdy rząd dachówek dachówek Rysunki CAD są wyskalowane. Skala rysunków wynosi 1:10. Ten prospekt jest zgodny ze stanem na lutowy Zastrzega się możliwość wprowadzania zmian modeli i kolorów. min. 2,0 cm min. 2,0 cm łata dachowa 30 x 50 mm zamocowana podwójnie w belkach pionowych Wszystkie rysunki CAD można pobrać na stronie internetowej

5 (Wiążące są tylko kolory oryginalnych dachówek) Czerwień spiekana Nowość! Engoba uszlachetniana spiek jasnoszary Engoba uszlachetniana spiek szary

6 Erlus AG Zakłady Neufahrn auptstraße 106 D Neufahrn/NB Tel. ++49(0) Fax ++49(0) Internet: Erlus Logistik-Zentrum errenteich ockenheim-errenteich Tel. ++49(0) Fax ++49(0) Zakłady GIMA Marklkofen Girnghuber Gmb Ludwig-Girnghuber Str. 1 D Marklkofen Tel. ++49(0) Fax ++49(0) verkauf@gima-ziegel.de Internet: Erlus Logistik-Zentrum Bassum Wilh. Detmers-Janssen, Spedition Graf-Zeppelin-Ring Bassum Tel. ++49(0) Fax ++49(0) Erlus Logistik-Zentrum Brüggen Stiegstraße Brüggen Tel. ++49(0) Fax ++49(0) Erlus Logistik-Zentrum Ronneburg Brunnenstraße Ronneburg Tel. ++49(0) Fax ++49(0) Erlus Logistik-Zentrum Steinheim ermann Enderle, Fuhrunternehmen Talstraße Steinheim-öpfigheim Tel. ++49(0) Fax ++49(0) Erlus AG Zakłady Ergoldsbach Industriestraße 7 D Ergoldsbach Biuro sprzedaży / Przyjmowanie zleceń na systemy kominowe Tel. ++49(0) , Fax ++49(0) , Cegielnia Bernhard Erlus-Werk Teistungen undeshagener Str Teistungen Tel. ++49(0) Fax ++49(0) Prospekt został przekazany przez: ERLUS AG Wszelkie prawa zastrzeżone. Powielanie niniejszej chronionej prawem autorskim dokumentacji, a także jej modyfikowanie, zmienianie, przekazywanie osobom trzecim w jakiejkolwiek postaci i na jakimkolwiek nośniku bądź za pośrednictwem jakiegokolwiek medium oraz zapisywanie w bazach danych albo w innych systemach zapisu danych także w częściach jest dozwolone tylko po uzyskaniu pisemnego pozwolenia firmy ERLUS AG. Wykorzystywanie niniejszej dokumentacji bez uprzedniego pozwolenia uważa się za naruszenie obowiązujących praw autorskich. 0308/3/TY/Strobl/Linea-PL/1.0
