CENNIK DACHÓWEK CERAMICZNYCH. Ważny od r.

Transkrypt

1 ENNIK DAHÓWEK ERAMIZNYH Ważny od r. 2011

2 Reńska osmo 11 czerwona JAKOŚĆ TO FUNDAMENT Wienerberger to obecnie największy producent ceramiki budowlanej w Polsce i na świecie. W 26 krajach zatrudniamy ok osób przyczyniających się do dynamicznego rozwoju naszej firmy. Firma Wienerberger powstała w 1819 r. w Austrii, a od ponad 130 lat jest notowana na wiedeńskiej giełdzie. Naszą silną stroną jest inwestowanie w nowoczesne technologie oraz 190-letnia tradycja produkcji ceramiki. Połączenie jej z wieloletnim doświadczeniem oraz stabilnym i ciągłym rozwojem procentuje. Efektem jest zadowolenie naszych klientów, którzy otrzymują najwyższej jakości materiał oraz ekonomiczne i przyjazne budownictwo. 2

3 DAHÓWKI Z TRADYJAMI Jedną z najistotniejszych cech dobrego dachu jest trwałość i solidność. Dach nadaje charakter całemu domowi. Firma Wienerberger w swojej ofercie prezentuje zróżnicowane i atrakcyjne rodzaje pokryć dachowych oraz kompletny system akcesoriów dachowych KoraTech. Oprócz szerokiej gamy kolorów i oryginalnych kształtów, dachówki Koramic oraz Jungmeier to przede wszystkim stała, wysoka jakość, która zapewnia wieloletnią trwałość dachu - bezpieczeństwo naszego domu. Renesansowa L15 ceglasta szlachetna 3

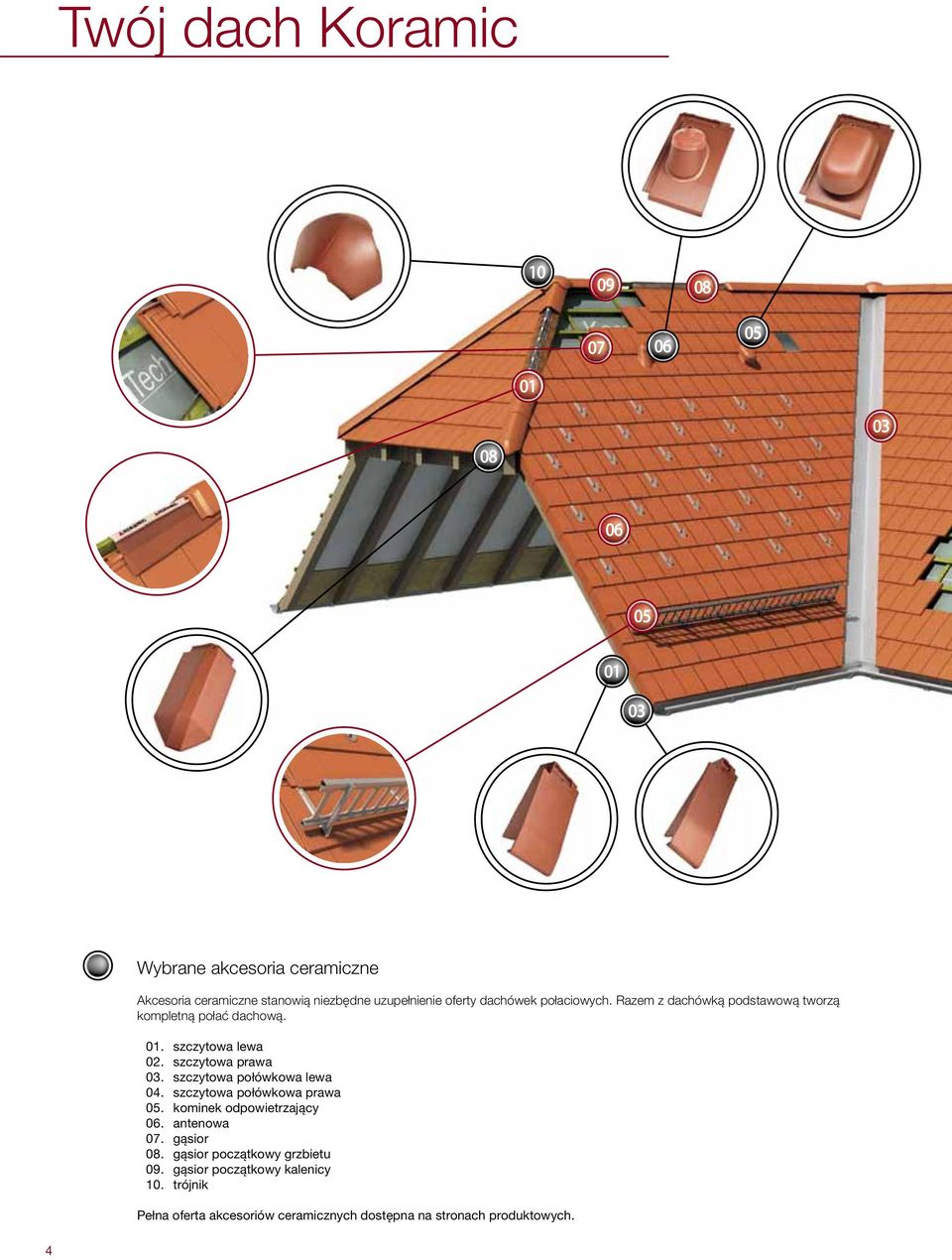

4 Twój dach Koramic Wybrane akcesoria ceramiczne Akcesoria ceramiczne stanowią niezbędne uzupełnienie oferty dachówek połaciowych. Razem z dachówką podstawową tworzą kompletną połać dachową. 01. szczytowa lewa 02. szczytowa prawa 03. szczytowa połówkowa lewa 04. szczytowa połówkowa prawa 05. kominek odpowietrzający 06. antenowa 07. gąsior 08. gąsior początkowy grzbietu 09. gąsior początkowy kalenicy 10. trójnik Pełna oferta akcesoriów ceramicznych dostępna na stronach produktowych. 4

5 Wybrane akcesoria KoraTech Nieceramiczne dodatki systemowe KoraTech są niezwykle ważnym dopełnieniem dachówek połaciowych oraz akcesoriów ceramicznych. Dobrze dopasowane akcesoria KoraTech stanowią idealną ochronę konstrukcji dachu. 01. Taśmy uszczelniające kalenicę i grzbiet dachu 02. Taśma Kora-Flex 03. Taśma koszowa 04. Stopnie i ławy kominiarskie 05. Płotki śniegowe 06. Śniegowstrzymywacze 07. Spinki do mocowania dachówek 08. Klamry do gąsiorów 09. Uchwyty do łat 10. Grzebień okapu z listwą wentylacyjną 11. Membrany dachowe 12. Pas nadrynnowy i siatka ochronna okapu Pełna oferta akcesoriów KoraTech dostępna na stronach

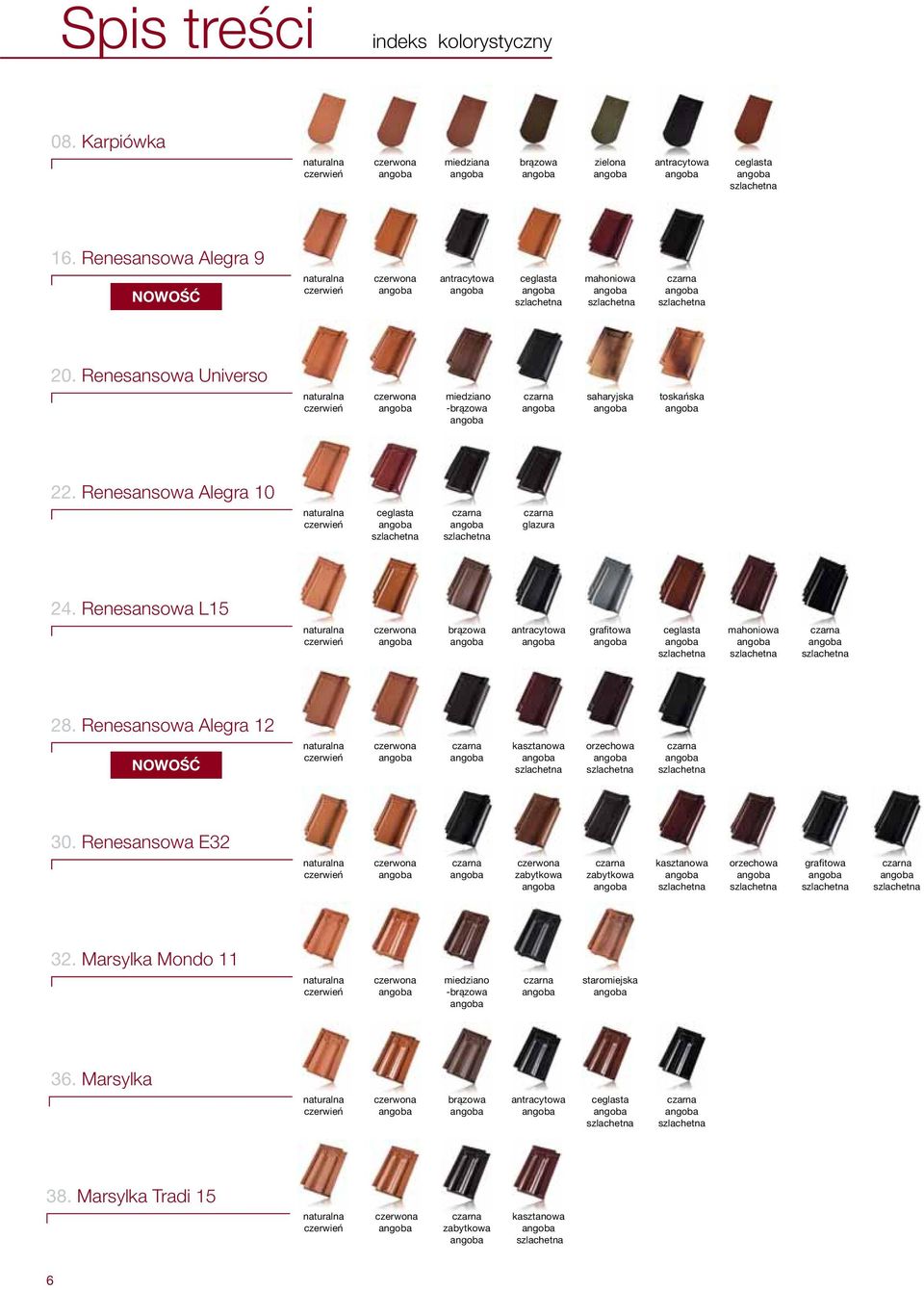

6 Spis treści indeks kolorystyczny 08. Karpiówka naturalna czerwień czerwona miedziana brązowa zielona antracytowa ceglasta szlachetna 16. Renesansowa Alegra 9 NOWOŚĆ naturalna czerwień czerwona antracytowa ceglasta szlachetna mahoniowa szlachetna czarna szlachetna 20. Renesansowa Universo naturalna czerwień czerwona miedziano -brązowa czarna saharyjska toskańska 22. Renesansowa Alegra 10 naturalna czerwień ceglasta szlachetna czarna szlachetna czarna glazura 24. Renesansowa L15 naturalna czerwień czerwona brązowa antracytowa grafitowa ceglasta szlachetna mahoniowa szlachetna czarna szlachetna 28. Renesansowa Alegra 12 NOWOŚĆ naturalna czerwień czerwona czarna kasztanowa szlachetna orzechowa szlachetna czarna szlachetna 30. Renesansowa E32 naturalna czerwień czerwona czarna czerwona zabytkowa czarna zabytkowa kasztanowa szlachetna orzechowa szlachetna grafitowa szlachetna czarna szlachetna 32. Marsylka Mondo 11 naturalna czerwień czerwona miedziano -brązowa czarna staromiejska 36. Marsylka naturalna czerwień czerwona brązowa antracytowa ceglasta szlachetna czarna szlachetna 38. Marsylka Tradi 15 naturalna czerwień czerwona czarna zabytkowa kasztanowa szlachetna 6

7 42. Holenderka Madura naturalna czerwień czerwona ceglasta szlachetna mahoniowa szlachetna czarna szlachetna 44. Holenderka avus 14 naturalna czerwień czerwona czarna czarna szlachetna 46. Holenderka OVH naturalna czerwień czerwona rustykalna amarantowa czarna wiśniowa szlachetna czarna szlachetna wiśniowa glazura czarna glazura 48. Holenderka Esówka 451 naturalna czerwień rustykalna amarantowa wiktoriańska czerwień antracyt wiktoriański antracyt 50. Reńska osmo 11 naturalna czerwień czerwona miedziano -brązowa czarna platynowa 52. Reńska osmo 12 naturalna czerwień czerwona miedziana kasztanowa szlachetna czarna szlachetna 54. Reńska osmo 15 naturalna czerwień czerwona czerwona zabytkowa czarna czarna zabytkowa kasztanowa szlachetna grafitowa szlachetna 56. Dachówka płaska Actua 10 naturalna czerwień czerwona czarna grafitowa szlachetna czarna szlachetna 58. Romańska Karthago 14 naturalna czerwień czerwona saharyjska toskańska śródziemnomorska 60. Mnich-Mniszka naturalna czerwień rustykalna 64. Salon Wystawowy 66. Akcesoria systemowe KoraTech 70. Doradztwo techniczne 7

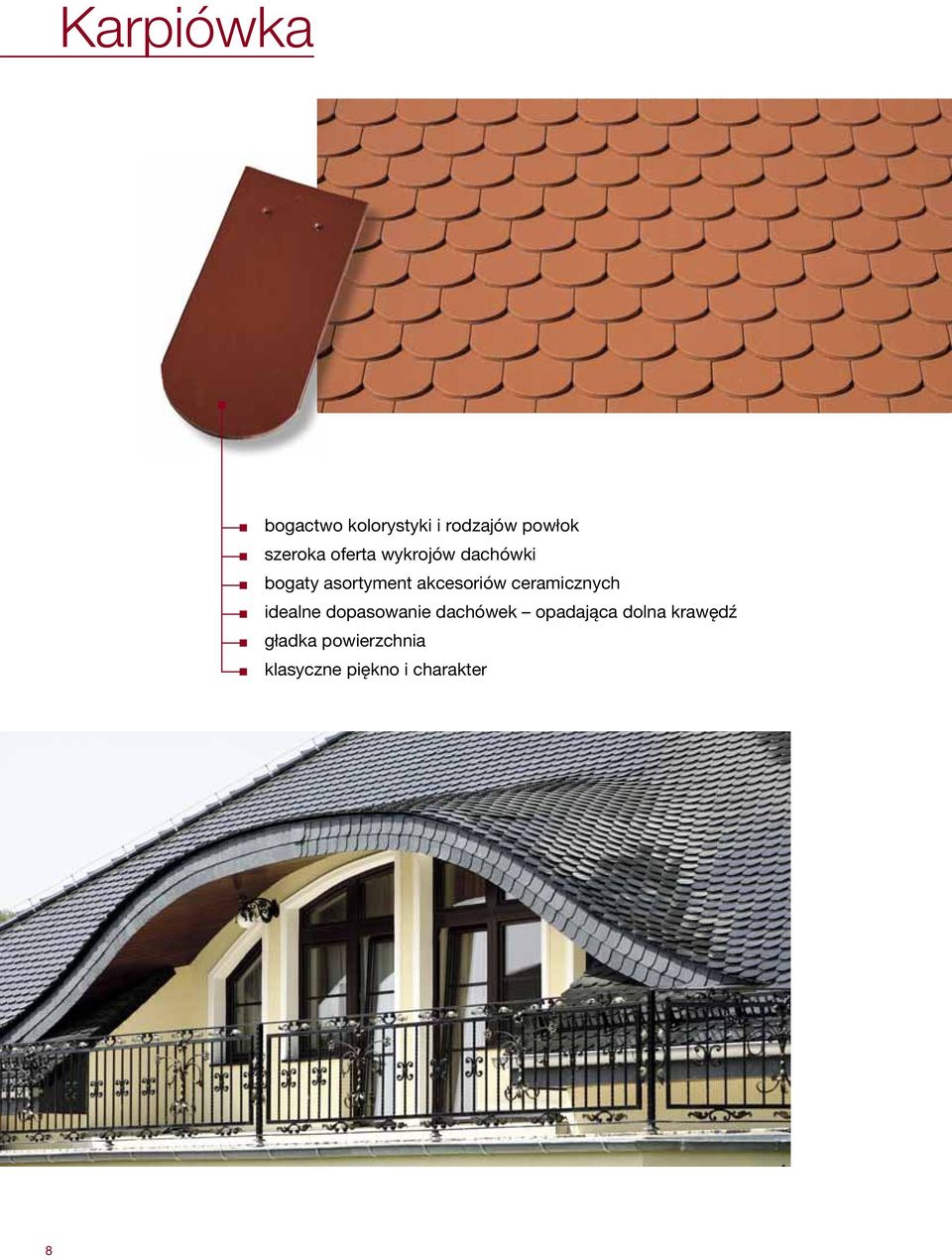

8 Karpiówka bogactwo kolorystyki i rodzajów powłok szeroka oferta wykrojów dachówki bogaty asortyment akcesoriów ceramicznych idealne dopasowanie dachówek opadająca dolna krawędź gładka powierzchnia klasyczne piękno i charakter 8

9 OKIEM ARHITEKTA Karpiówka, dachówka o bardzo długiej tradycji, tworzy niepowtarzalny styl domu. Jej małe rozmiary i nawiązanie kształtem do drewnianych gontów powodują, że swoje możliwości najlepiej prezentuje na skomplikowanych połaciach, z kolei prostym dachom dwuspadowym nadaje szlachetny, dworkowy charakter. Dachy kryte karpiówką ożywają płynnymi liniami krzywizn, fal, tzw. wolich oczu czy wieżyczek. Można przy tym układać ją na kilka sposobów, np. w łuskę lub w koronkę. Różnorodne wykroje dolnej krawędzi dachówki i bogata oferta kolorystyczna pozwala stworzyć na połaci ciekawe wzory. Ostateczny efekt zawsze będzie doskonały świeży i oryginalny. 9

10 Karpiówka

11 A D A naturalna czerwień : czerwona miedziana brązowa 1) : zielona 1) antracytowa D szlachetna ceglasta 1) netto brutto netto brutto netto brutto netto brutto 01 Dachówka podstawowa karpiówka półokrągła cena za sztukę 1,50 1,85 1,65 2,03 1,80 2,21 2,10 2,58 karpiówka półokrągła cena za m 2 od 54,00 66,60 59,40 73,08 64,80 79,56 75,60 92,88 Akcesoria ceramiczne 02 dachówka 1/2 1,70 2,09 1,87 2,30 2,04 2,51 2,38 2,93 03 dachówka 3/4 1,70 2,09 1,87 2,30 2,04 2,51 2,38 2,93 04 dachówka 5/4 2,55 3,14 2,81 3,46 3,06 3,76 3,57 4,39 05 dachówka wyrównawcza 6,05 7,44 6,66 8,19 7,26 8,93 8,47 10,42 06 dachówka szczytowa 1/2 lewa 18,70 23,00 20,57 25,30 22,44 27,60 26,18 32,20 07 dachówka szczytowa 1/2 prawa 18,70 23,00 20,57 25,30 22,44 27,60 26,18 32,20 08 dachówka szczytowa 3/4 lewa 18,70 23,00 20,57 25,30 22,44 27,60 26,18 32,20 09 dachówka szczytowa 3/4 prawa 18,70 23,00 20,57 25,30 22,44 27,60 26,18 32,20 10 dachówka szczytowa 5/4 lewa 21,75 26,75 23,93 29,43 26,10 32,10 30,45 37,45 11 dachówka szczytowa 5/4 prawa 21,75 26,75 23,93 29,43 26,10 32,10 30,45 37,45 12 dachówka powierzchniowa wentylacyjna 5,10 6,27 5,61 6,90 6,12 7,53 7,14 8,78 13 dachówka okapowa 1,70 2,09 1,87 2,30 2,04 2,51 2,38 2,93 14 dachówka okapowa wentylacyjna 5,10 6,27 5,61 6,90 6,12 7,53 7,14 8,78 15 dachówka kalenicowa 1,70 2,09 1,87 2,30 2,04 2,51 2,38 2,93 16 dachówka kalenicowa wentylacyjna 5,10 6,27 5,61 6,90 6,12 7,53 7,14 8,78 17 dachówka pulpitowa długa 2) 35,45 43,60 39,00 47,97 42,54 52,32 49,63 61,04 18 dachówka pulpitowa krótka 2) 35,45 43,60 39,00 47,97 42,54 52,32 49,63 61,04 A A naturalna czerwień : czerwona miedziana antracytowa netto brutto netto brutto netto brutto Dostępne wykroje (cena za sztukę) 01 karpiówka segmentowa 2) 1,50 1,85 1,65 2,03 1,80 2,21 02 karpiówka prosta 2) 1,50 1,85 1,65 2,03 1,80 2,21 03 karpiówka gotycka 2) 1,50 1,85 1,65 2,03 1,80 2,21 04 karpiówka wieżowa 2) 1,50 1,85 1,65 2,03 1,80 2,21 05 karpiówka żłobkowana długa 3) 1,30 1,60 1,43 1,76 1,56 1,92 06 karpiówka żłobkowana krótka 3) 1,20 1,48 1,32 1,62 1,44 1,77 07 karpiówka sześciokątna 4) 1,50 1,85 1) Produkowane wyłącznie w wykroju półokrągłym. 2) Produkowane na zamówienie. 3) W kolorach innych niż naturalna czerwień produkowane na zamówienie. 4) Produkowane na zamówienie wyłącznie w kolorze naturalna czerwień. Termin realizacji artykułów produkowanych na zamówienie prosimy uzgadniać z Działem Sprzedaży w Kunicach, tel. +48 (76)

12 Karpiówka

13 A D A naturalna czerwień : czerwona miedziana brązowa 1) : zielona 1) antracytowa D szlachetna ceglasta 1) netto brutto netto brutto netto brutto netto brutto Akcesoria ceramiczne 19 klinowa lewa 9,65 11,87 10,62 13,06 11,58 14,24 13,51 16,62 20 klinowa prawa 9,65 11,87 10,62 13,06 11,58 14,24 13,51 16,62 21 wentylacyjna wypukła 25,50 31,37 28,05 34,50 30,60 37,64 35,70 43,91 22 wykrojona wentylacyjna lewa - łuska 2) 4,80 5,90 5,28 6,49 5,76 7,08 6,72 8,27 23 wykrojona wentylacyjna prawa - łuska 2) 4,80 5,90 5,28 6,49 5,76 7,08 6,72 8,27 24 wykrojona wentylacyjna lewa - koronka 2) 4,80 5,90 5,28 6,49 5,76 7,08 6,72 8,27 25 wykrojona wentylacyjna prawa - koronka 2) 4,80 5,90 5,28 6,49 5,76 7,08 6,72 8,27 26 antenowa + nasadka 192,60 236,90 211,86 260,59 231,12 284,28 269,64 331,66 27 kominek odpowietrzający + rura przyłączeniowa 328,55 404,12 361,41 444,53 394,26 484,94 459,97 565,76 28 gąsior nr 1 (cylindryczny) + klamra 17,55 21,59 19,31 23,75 21,06 25,90 24,57 30,22 29 gąsior nr 2 (stożkowy) + klamra 17,55 21,59 19,31 23,75 21,06 25,90 24,57 30,22 30 gąsior nr 3 (gotycki) + klamra 17,55 21,59 19,31 23,75 21,06 25,90 24,57 30,22 31 gąsior nr 5 (wieżowy) + klamra 19,25 23,68 21,18 26,05 23,10 28,41 26,95 33,15 32 gąsior początkowy nr 1 2) 30,55 37,57 33,60 41,33 36,66 45,09 42,77 52,61 33 gąsior początkowy nr 2 2) 30,55 37,57 33,60 41,33 36,66 45,09 42,77 52,61 34 gąsior początkowy nr 3 2) 30,55 37,57 33,60 41,33 36,66 45,09 42,77 52,61 35 gąsior początkowy nr 5 30,55 37,57 33,60 41,33 36,66 45,09 42,77 52,61 36 gąsior początkowy nr 1 (grzbiet) 56,10 69,00 61,71 75,90 67,32 82,80 78,54 96,60 37 gąsior końcowy nr 2 2) 30,55 37,57 33,60 41,33 36,66 45,09 42,77 52,61 38 gąsior końcowy nr 3 2) 30,55 37,57 33,60 41,33 36,66 45,09 42,77 52,61 39 zamknięcie początkowe gąsiora (grzbiet) nr 2, 3 49,75 61,20 54,73 67,32 59,70 73,43 69,65 85,67 40 trójnik gąsiora nr 1 182,40 224,35 200,64 246,79 218,88 269,22 255,36 314,09 41 trójnik gąsiora nr 2, 3 182,40 224,35 200,64 246,79 218,88 269,22 255,36 314,09 Akcesoria KoraTech netto brutto Pełna oferta systemu KoraTech dostępna na stronach Membrana KoraTech lassic [m 2 ] 2,75 3,38 02 Aluminiowa taśma kalenicowa 280 mm [mb] 20,60 25,34 03 Taśma KoraFlex 280 mm [mb] 37,90 46,62 04 Listwa wentylacyjna okapu [szt.] 4,75 5,84 3-warstwowa uniwersalna membrana dachowa przeznaczona do montażu w bezpośrednim kontakcie z warstwą izolacji termicznej. Taśma wykonana z plisowanego aluminium z samoprzylepnymi paskami pokrytymi klejem na bazie butylu. Uniwersalna aluminiowa taśma do uszczelniania połączeń połaci dachu ze ścianą lub kominem, od spodu w całości pokryta klejem. Produkt z tworzywa sztucznego, umożliwiający właściwą wentylację okapu i skutecznie zabezpieczający szczelinę wentylacyjną ) Produkowane wyłącznie w wykroju półokrągłym. 2) Produkowane na zamówienie. 3) W kolorach innych niż naturalna czerwień produkowane na zamówienie. 4) Produkowane na zamówienie wyłącznie w kolorze naturalna czerwień. Termin realizacji artykułów produkowanych na zamówienie prosimy uzgadniać z Działem Sprzedaży w Kunicach, tel. +48 (76)

14 Karpiówka Dane techniczne Waga kg/szt. Wymiary dł. x szer. [mm] Zapotrzebowanie Ilość szt./paletę Dachówka Minimalny kąt nachylenia połaci dachowej 30 /24 * 01 półokrągła, segmentowa, prosta ok. 1,8 380 x 180 ok. 36 szt./m żłobkowana długa ok. 1,4 380 x 155 ok. 42 szt./m / żłobkowana krótka ok. 1,3 360 x 155 ok. 46 szt./m / gotycka i sześciokątna ok. 1,8 400 x 180 ok. 36 szt./m wieżowa ok. 1,0 280 x 140 ok. 60 szt./m / dachówka 1/2 ok. 0,9 380 x dachówka 3/4 ok. 1,4 380 x dachówka 5/4 ok. 2,3 380 x okapowa ok. 1,3 260 x 180 5,5 szt./mb kalenicowa ok. 1,3 260 x 180 5,5 szt./mb okapowa wentylacyjna ok. 1,1 260 x 180 5,5 szt./mb kalenicowa wentylacyjna ok. 1,1 260 x 180 5,5 szt./mb powierzchniowa wentylac. ok. 1,6 380 x wentylacyjna wypukła ok. 2,3 380 x wykrojona lewa i prawa ok. 1,8 380 x wyrównawcza ok. 2,1 380 x 204 ok. 3 szt./mb szczytowa 1/2 lewa i prawa ok. 2,1 380 x 120 ok. 3 szt./mb szczytowa 3/4 lewa i prawa ok. 2,3 380 x 135 ok. 3 szt./mb szczytowa 5/4 lewa i prawa ok. 3,5 380 x 225 ok. 3 szt./mb klinowa lewa i prawa ok. 1,2 380 x pulpitowa długa ok. 2,1 380 x 180 5,5 szt./mb - 22 pulpitowa krótka ok. 1,6 260 x 180 5,5 szt./mb - Gąsiory 01 gąsior nr 1 cylindryczny ok. 3,8 - ok. 3 szt./mb gąsior nr 2 stożkowy ok. 2,5 - ok. 3 szt./mb 66 / gąsior nr 3 gotycki ok. 2,7 - ok. 3 szt./mb 60 / gąsior nr 5 wieżowy ok. 2,0 - ok. 3,5 szt./mb gąsior początkowy nr 1 ok. 4, gąsior początkowy nr 2 ok. 3, gąsior początkowy nr 3 ok. 3, gąsior początkowy nr 5 ok. 2, gąsior początkowy grzbietu ok. 4, gąsior końcowy nr 2 ok. 3, gąsior końcowy nr 3 ok. 3, * przy zastosowaniu membrany lub folii wstępnego krycia 14

15 Dostępne dodatki półokrągła segmentowa prosta żłobkowana długa żłobkowana krótka gotycka sześciokątna wieżowa Rodzaj wykroju dostępność 01 dachówka 1/1 02 dachówka 1/2 03 dachówka 3/4 04 dachówka 5/4 05 okapowa 06 kalenicowa 07 okapowa wentylacyjna 08 kalenicowa wentylacyjna 09 powierzchniowa wentylacyjna 10 wentylacyjna wypukła 11 wykrojona lewa i prawa 12 wyrównawcza 13 szczytowa 1/2 lewa i prawa 14 szczytowa 3/4 lewa i prawa 15 szczytowa 5/4 lewa i prawa 16 klinowa lewa i prawa 17 pulpitowa długa 18 pulpitowa krótka Zakład produkcyjny KUNIE 15

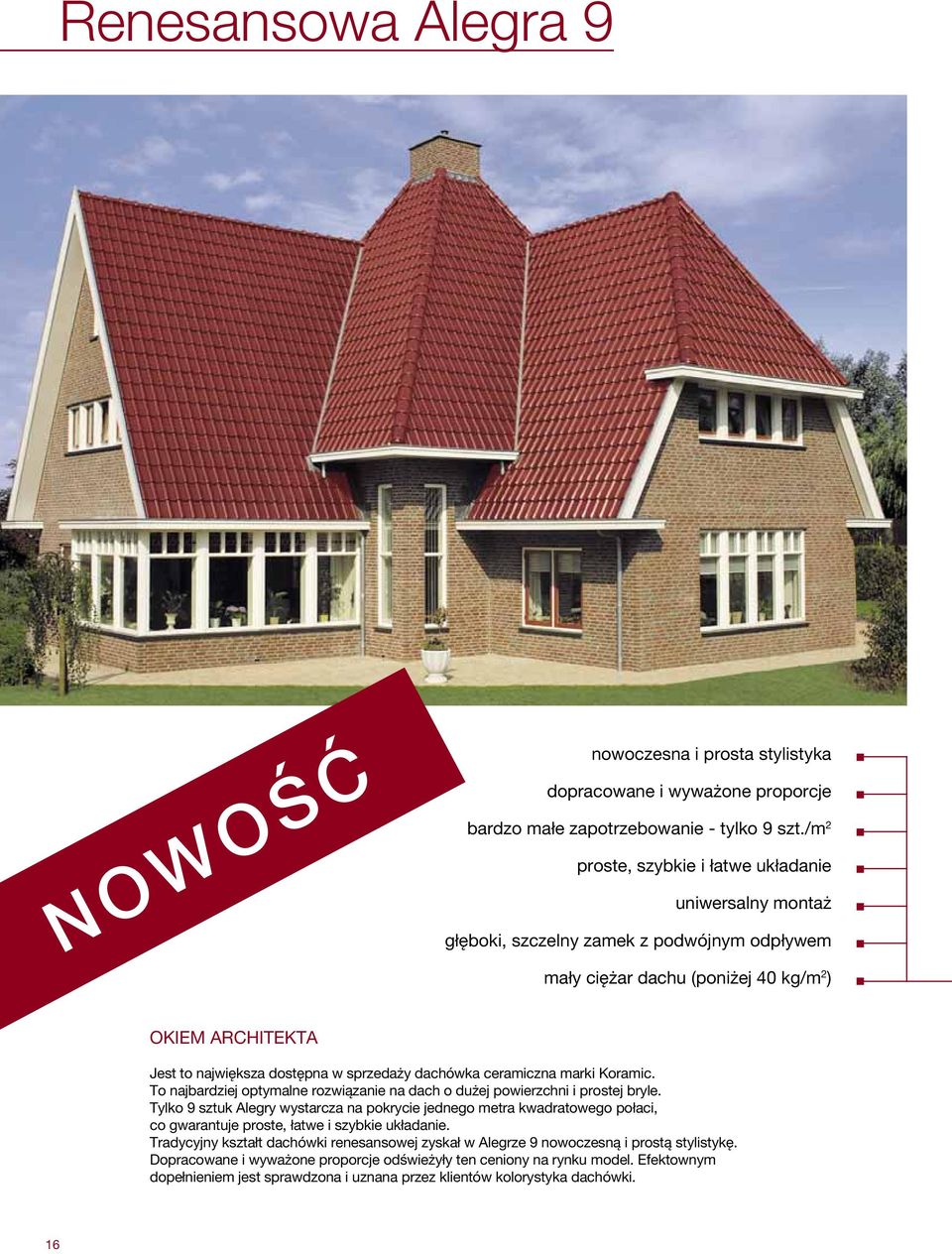

16 Renesansowa Alegra 9 NOWOŚĆ nowoczesna i prosta stylistyka dopracowane i wyważone proporcje bardzo małe zapotrzebowanie - tylko 9 szt./m 2 proste, szybkie i łatwe układanie uniwersalny montaż głęboki, szczelny zamek z podwójnym odpływem mały ciężar dachu (poniżej 40 kg/m 2 ) OKIEM ARHITEKTA Jest to największa dostępna w sprzedaży dachówka ceramiczna marki Koramic. To najbardziej optymalne rozwiązanie na dach o dużej powierzchni i prostej bryle. Tylko 9 sztuk Alegry wystarcza na pokrycie jednego metra kwadratowego połaci, co gwarantuje proste, łatwe i szybkie układanie. Tradycyjny kształt dachówki renesansowej zyskał w Alegrze 9 nowoczesną i prostą stylistykę. Dopracowane i wyważone proporcje odświeżyły ten ceniony na rynku model. Efektownym dopełnieniem jest sprawdzona i uznana przez klientów kolorystyka dachówki. 16

17

18 Renesansowa Alegra 9 NOWOŚĆ DANE TEHNIZNE Zapotrzebowanie dachówek: od 9,0 szt./m 2 Zapotrzebowanie gąsiora nr 11: ok. 2,5 szt./mb Zapotrzebowanie gąsiora nr 12: ok. 3,0 szt./mb Zapotrzebowanie gąsiora pulpit.: ok. 2,5 szt./mb Długość krycia: 39,2-41,4 cm Średnia długość krycia: 40,3 cm Szerokość krycia: ok. 26,9 cm Wymiary: 47,7 x 31,0 cm iężar 1 szt.: ok. 4,0 kg iężar 1 m 2 : od 36,0 kg Ilość szt./paletę: 210 szt. Ilość szt./paczkę: 5 szt. Min. kąt nachylenia: 15 0 * * przy zastosowaniu membrany lub folii wvstępnego krycia Zakład produkcyjny KUNIE 18

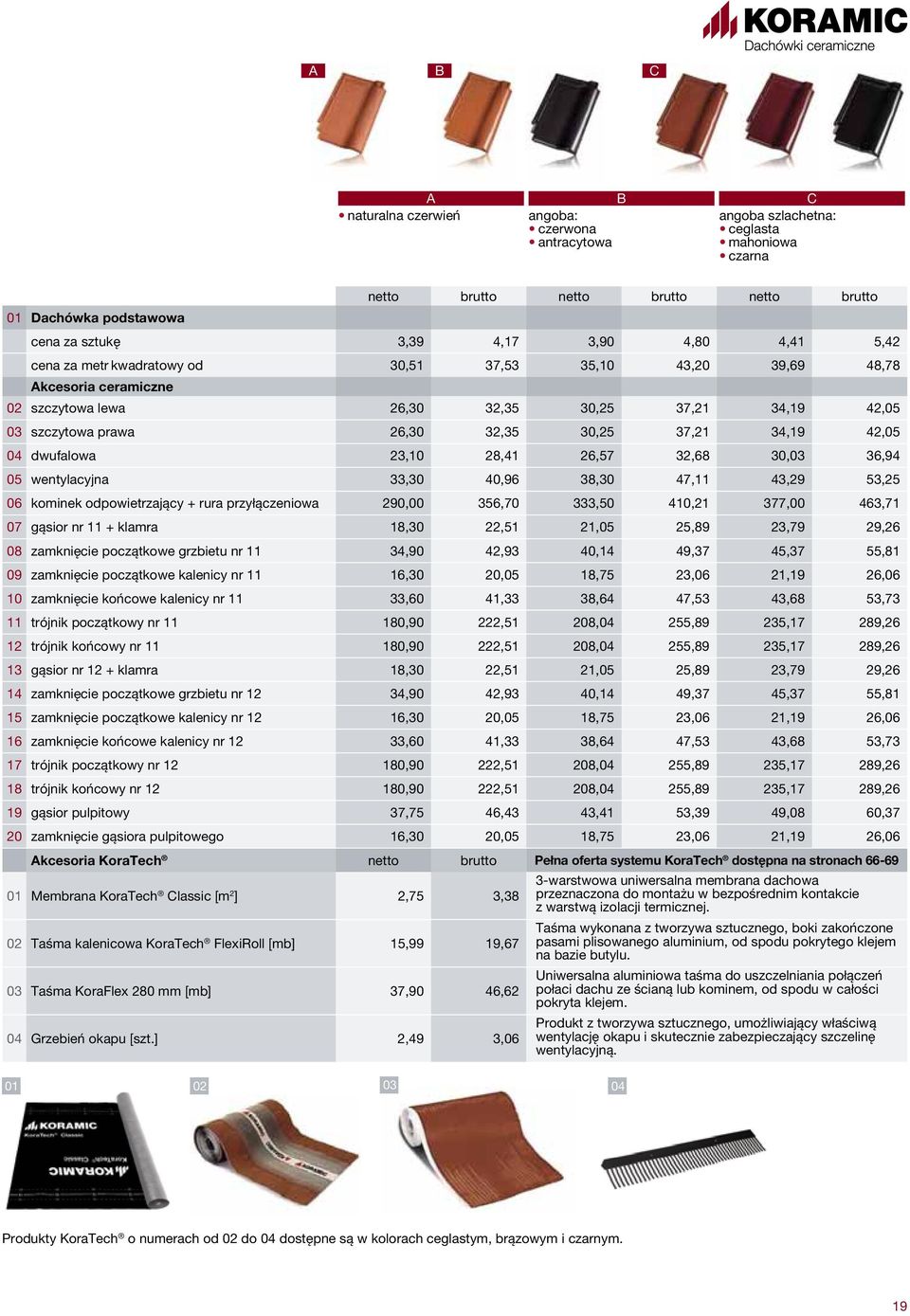

19 A A naturalna czerwień : czerwona antracytowa szlachetna: ceglasta mahoniowa czarna netto brutto netto brutto netto brutto 01 Dachówka podstawowa cena za sztukę 3,39 4,17 3,90 4,80 4,41 5,42 cena za metr kwadratowy od 30,51 37,53 35,10 43,20 39,69 48,78 Akcesoria ceramiczne 02 szczytowa lewa 26,30 32,35 30,25 37,21 34,19 42,05 03 szczytowa prawa 26,30 32,35 30,25 37,21 34,19 42,05 04 dwufalowa 23,10 28,41 26,57 32,68 30,03 36,94 05 wentylacyjna 33,30 40,96 38,30 47,11 43,29 53,25 06 kominek odpowietrzający + rura przyłączeniowa 290,00 356,70 333,50 410,21 377,00 463,71 07 gąsior nr 11 + klamra 18,30 22,51 21,05 25,89 23,79 29,26 08 zamknięcie początkowe grzbietu nr 11 34,90 42,93 40,14 49,37 45,37 55,81 09 zamknięcie początkowe kalenicy nr 11 16,30 20,05 18,75 23,06 21,19 26,06 10 zamknięcie końcowe kalenicy nr 11 33,60 41,33 38,64 47,53 43,68 53,73 11 trójnik początkowy nr ,90 222,51 208,04 255,89 235,17 289,26 12 trójnik końcowy nr ,90 222,51 208,04 255,89 235,17 289,26 13 gąsior nr 12 + klamra 18,30 22,51 21,05 25,89 23,79 29,26 14 zamknięcie początkowe grzbietu nr 12 34,90 42,93 40,14 49,37 45,37 55,81 15 zamknięcie początkowe kalenicy nr 12 16,30 20,05 18,75 23,06 21,19 26,06 16 zamknięcie końcowe kalenicy nr 12 33,60 41,33 38,64 47,53 43,68 53,73 17 trójnik początkowy nr ,90 222,51 208,04 255,89 235,17 289,26 18 trójnik końcowy nr ,90 222,51 208,04 255,89 235,17 289,26 19 gąsior pulpitowy 37,75 46,43 43,41 53,39 49,08 60,37 20 zamknięcie gąsiora pulpitowego 16,30 20,05 18,75 23,06 21,19 26,06 Akcesoria KoraTech netto brutto Pełna oferta systemu KoraTech dostępna na stronach Membrana KoraTech lassic [m 2 ] 2,75 3,38 02 Taśma kalenicowa KoraTech FlexiRoll [mb] 15,99 19,67 03 Taśma KoraFlex 280 mm [mb] 37,90 46,62 04 Grzebień okapu [szt.] 2,49 3, warstwowa uniwersalna membrana dachowa przeznaczona do montażu w bezpośrednim kontakcie z warstwą izolacji termicznej. Taśma wykonana z tworzywa sztucznego, boki zakończone pasami plisowanego aluminium, od spodu pokrytego klejem na bazie butylu. Uniwersalna aluminiowa taśma do uszczelniania połączeń połaci dachu ze ścianą lub kominem, od spodu w całości pokryta klejem. Produkt z tworzywa sztucznego, umożliwiający właściwą wentylację okapu i skutecznie zabezpieczający szczelinę wentylacyjną. Produkty KoraTech o numerach od 02 do 04 dostępne są w kolorach ceglastym, brązowym i czarnym. 19

20 Renesansowa Universo DANE TEHNIZNE Zapotrzebowanie dachówek: od 10,2 szt./m 2 Zapotrzebowanie gąsiora: Długość krycia: Średnia długość krycia: Szerokość krycia: Wymiary: iężar 1 szt.: ok. 3 szt./mb ok. 37,0-39,0 cm ok. 38,0 cm ok. 25,1 cm 48,6 cm x 31,2 cm ok. 4,6 kg iężar 1 m 2 : od 47,0 kg/m 2 Ilość szt./paletę: 200 szt. Ilość szt./paczkę: 5 szt. Min. kąt nachylenia: 22 0 /16 0 * * przy zastosowaniu membrany lub folii wstępnego krycia Zakład produkcyjny STRAUING 20

21 A A naturalna czerwień : czerwona miedziano-brązowa czarna : saharyjska toskańska netto brutto netto brutto netto brutto 01 Dachówka podstawowa cena za sztukę 4,25 5,23 4,46 5,49 4,89 6,01 cena za metr kwadratowy od 43,35 53,35 45,49 56,00 49,88 61,30 Akcesoria ceramiczne 02 szczytowa lewa 27,10 33,33 28,46 35,01 31,17 38,34 03 szczytowa prawa 27,10 33,33 28,46 35,01 31,17 38,34 04 dwufalowa 22,10 27,18 23,21 28,55 25,42 31,27 05 wentylacyjna 31,50 38,75 33,08 40,69 36,23 44,56 06 kominek odpowietrzający + rura przyłączeniowa 376,00 462,48 394,80 485,60 432,40 531,85 07 antenowa + nasadka 220,45 271,15 231,47 284,71 253,52 311,83 08 gąsior nr 2 + klamra 20,40 25,09 23,46 28,86 25,50 31,37 09 gąsior początkowy grzbietu 37,95 46,68 43,64 53,68 47,44 58,35 10 gąsior początkowy kalenicy 37,95 46,68 43,64 53,68 47,44 58,35 11 gąsior końcowy kalenicy 37,95 46,68 43,64 53,68 47,44 58,35 12 trójnik uniwersalny nr 2 194,60 239,36 223,79 275,26 243,25 299,20 Akcesoria KoraTech netto brutto Pełna oferta systemu KoraTech dostępna na stronach Membrana KoraTech lassic [m 2 ] 2,75 3,38 02 Aluminiowa taśma kalenicowa 280 mm [mb] 20,60 25,34 03 Taśma KoraFlex 280 mm [mb] 37,90 46,62 04 Grzebień okapu [szt.] 2,49 3, warstwowa uniwersalna membrana dachowa przeznaczona do montażu w bezpośrednim kontakcie z warstwą izolacji termicznej. Taśma wykonana z plisowanego aluminium z samoprzylepnymi paskami pokrytymi klejem na bazie butylu. Uniwersalna aluminiowa taśma do uszczelniania połączeń połaci dachu ze ścianą lub kominem, od spodu w całości pokryta klejem. Produkt z tworzywa sztucznego, umożliwiający właściwą wentylację okapu i skutecznie zabezpieczający szczelinę wentylacyjną Produkty KoraTech o numerach od 02 do 04 dostępne są w kolorach ceglastym, brązowym i czarnym. 21

22 Renesansowa Alegra DANE TEHNIZNE Zapotrzebowanie dachówek: od 10,7 szt./m 2 Zapotrzebowanie gąsiora: Długość krycia: Średnia długość krycia: Szerokość krycia: Wymiary: iężar 1 szt.: ok. 3,0 szt./mb ok. 33,0-37,0 cm ok. 35,0 cm ok. 25,2 cm 47,5 cm x 30,2 cm ok. 4,2 kg iężar 1 m 2 : od 45,0 kg/m 2 Ilość szt./paletę: 210 szt. Ilość szt./paczkę: 5 szt. Min. kąt nachylenia: 30 0 /24 0 * * przy zastosowaniu membrany lub folii wstępnego krycia Zakład produkcyjny NARVIK 22

23 A A naturalna czerwień szlachetna: ceglasta czarna glazura czarna netto brutto netto brutto netto brutto 01 Dachówka podstawowa cena za sztukę 4,65 5,72 6,05 7,44 7,91 9,73 cena za metr kwadratowy od 49,76 61,20 64,74 79,61 84,64 104,11 Akcesoria ceramiczne 02 szczytowa lewa 21,85 26,88 28,41 34,94 37,15 45,69 03 szczytowa prawa 21,85 26,88 28,41 34,94 37,15 45,69 04 dachówka 3/4 7,05 8,67 9,17 11,28 11,99 14,75 05 wentylacyjna 31,90 39,24 41,47 51,01 54,23 66,70 06 kominek odpowietrzający + rura przyłączeniowa 294,55 362,30 382,92 470,99 500,74 615,91 07 gąsior podstawowy + klamra 21,50 26,45 27,95 34,38 36,55 44,96 08 gąsior początkowy grzbietu 53,25 65,50 69,23 85,15 90,53 111,35 09 gąsior początkowy kalenicy 41,60 51,17 54,08 66,52 70,72 86,99 10 gąsior końcowy kalenicy 41,60 51,17 54,08 66,52 70,72 86,99 11 trójnik 179,75 221,09 233,68 287,43 305,58 375,86 Akcesoria KoraTech netto brutto Pełna oferta systemu KoraTech dostępna na stronach Membrana KoraTech lassic [m 2 ] 2,75 3,38 02 Aluminiowa taśma kalenicowa 280 mm [mb] 20,60 25,34 03 Taśma KoraFlex 280 mm [mb] 37,90 46,62 04 Grzebień okapu [szt.] 2,49 3,06 3-warstwowa uniwersalna membrana dachowa przeznaczona do montażu w bezpośrednim kontakcie z warstwą izolacji termicznej, Taśma wykonana z plisowanego aluminium z samoprzylepnymi paskami pokrytymi klejem na bazie butylu. Uniwersalna aluminiowa taśma do uszczelniania połączeń połaci dachu ze ścianą lub kominem, od spodu w całości pokryta klejem. Produkt z tworzywa sztucznego, umożliwiający właściwą wentylację okapu i skutecznie zabezpieczający szczelinę wentylacyjną Produkty KoraTech o numerach od 02 do 04 dostępne są w kolorach ceglastym, brązowym i czarnym. 23

24 Renesansowa L15 najpopularniejszy kształt dachówki na rynku uniwersalny rozmiar podwójne głębokie zamki zapewniające szczelność bogata kolorystyka szeroki asortyment dodatków gładka powierzchnia 24

25 OKIEM ARHITEKTA Estetyka dachu ułożonego z renesansowej dachówki L15 celowo nawiązuje do epoki Renesansu - najkrótszą definicją tego okresu jest odrodzenie sztuk i nauk, czerpiące swój wzór z kultury i architektury włoskiej. Nieprzypadkowo L15 otrzymała klasyczny kształt fali o czytelnym profilu, który szczególnie mocno podkreśla pionowe linie połaci. ogata paleta barw i powłok - angob i angob szlachetnych - powoduje, że dachy ułożone z tego modelu cechuje ekspresja i wyrazistość. Ponadto fachowcy bezbłędnie rozpoznają w L15 dachówkę zakładkową, jeden z najwygodniejszych do układania typów pokrycia ceramicznego, doskonale chroniący dom przed działaniem warunków atmosferycznych. 25

26 Renesansowa L DANE TEHNIZNE Zapotrzebowanie dachówek: ok. 12,5 szt./m 2 Zapotrzebowanie gąsiora nr 11: ok. 2,5 szt./mb Zapotrzebowanie gąsiora nr 12: ok. 3,0 szt./mb Zapotrzebowanie gąsiora pulpit.:ok. 2,5 szt./mb Długość krycia: Średnia długość krycia: Szerokość krycia: Wymiary: iężar 1 szt.: ok. 35,5-36,5 cm ok. 36,0 cm ok. 22,2 cm 45,0 cm x 28,2 cm ok. 3,9 kg iężar 1 m 2 : ok. 48,8 kg/m 2 Ilość szt./paletę: 240 szt. Ilość szt./paczkę: 6 szt. Min. kąt nachylenia: 22 0 /16 0 * * przy zastosowaniu membrany lub folii wstępnego krycia Zakład produkcyjny KUNIE 26

27 A A naturalna czerwień : czerwona brązowa antracytowa grafitowa szlachetna: ceglasta mahoniowa czarna netto brutto netto brutto netto brutto 01 Dachówka podstawowa cena za sztukę 3,00 3,69 3,45 4,24 3,90 4,80 cena za metr kwadratowy od 37,50 46,13 43,13 53,00 48,75 60,00 Akcesoria ceramiczne 02 szczytowa lewa 22,25 27,37 25,59 31,48 28,93 35,58 03 szczytowa prawa 22,25 27,37 25,59 31,48 28,93 35,58 04 dwufalowa 19,55 24,05 22,48 27,65 25,42 31,27 05 dachówka 1/2 6,75 8,30 7,76 9,54 8,78 10,80 06 wentylacyjna 32,25 39,67 37,09 45,62 41,93 51,57 07 kominek odpowietrzający + rura przyłączeniowa 325,80 400,73 374,67 460,84 423,54 520,95 08 kominek odpowietrzający II + rura przyłączeniowa 290,00 356,70 333,50 410,21 377,00 463,71 09 antenowa + nasadka 191,00 234,93 219,65 270,17 248,30 305,41 10 gąsior nr 11 + klamra 18,30 22,51 21,05 25,89 23,79 29,26 11 zamknięcie początkowe grzbietu nr 11 34,90 42,93 40,14 49,37 45,37 55,81 12 zamknięcie początkowe kalenicy nr 11 16,30 20,05 18,75 23,06 21,19 26,06 13 zamknięcie końcowe kalenicy nr 11 33,60 41,33 38,64 47,53 43,68 53,73 14 trójnik początkowy nr ,90 222,51 208,04 255,89 235,17 289,26 15 trójnik końcowy nr ,90 222,51 208,04 255,89 235,17 289,26 16 gąsior nr 12 + klamra 18,30 22,51 21,05 25,89 23,79 29,26 17 zamknięcie początkowe grzbietu nr 12 34,90 42,93 40,14 49,37 45,37 55,81 18 zamknięcie początkowe kalenicy nr 12 16,30 20,05 18,75 23,06 21,19 26,06 19 zamknięcie końcowe kalenicy nr 12 33,60 41,33 38,64 47,53 43,68 53,73 20 trójnik początkowy nr ,90 222,51 208,04 255,89 235,17 289,26 21 trójnik końcowy nr ,90 222,51 208,04 255,89 235,17 289,26 22 gąsior pulpitowy 37,75 46,43 43,41 53,39 49,08 60,37 23 zamknięcie gąsiora pulpitowego 16,30 20,05 18,75 23,06 21,19 26,06 Akcesoria KoraTech netto brutto Pełna oferta systemu KoraTech dostępna na stronach Membrana KoraTech lassic [m 2 ] 2,75 3,38 02 Taśma kalenicowa KoraTech FlexiRoll [mb] 15,99 19,67 03 Taśma KoraFlex 280 mm [mb] 37,90 46,62 04 Grzebień okapu [szt.] 2,49 3, warstwowa uniwersalna membrana dachowa przeznaczona do montażu w bezpośrednim kontakcie z warstwą izolacji termicznej. Taśma wykonana z tworzywa sztucznego, boki zakończone pasami plisowanego aluminium, od spodu pokrytego klejem na bazie butylu. Uniwersalna aluminiowa taśma do uszczelniania połączeń połaci dachu ze ścianą lub kominem, od spodu w całości pokryta klejem. Produkt z tworzywa sztucznego, umożliwiający właściwą wentylację okapu i skutecznie zabezpieczający szczelinę wentylacyjną. Produkty KoraTech o numerach od 02 do 04 dostępne są w kolorach ceglastym, brązowym i czarnym. 27

28 Renesansowa Alegra 12 NOWOŚĆ DANE TEHNIZNE Zapotrzebowanie dachówek: od 12,8 szt./m 2 Zapotrzebowanie gąsiora: Długość krycia: Średnia długość krycia: Szerokość krycia: Wymiary: iężar 1 szt.: ok. 2,5 szt./mb ok. 32,0-35,5 cm ok. 33,7 cm ok. 22,0 cm 43,1 x 26,7 cm ok. 3,2 kg iężar 1 m 2 : od 41,0 kg/m 2 Ilość szt./paletę: 240 Ilość szt./paczkę 6 Min. kąt nachylenia: 20 0 /16 0 * * przy zastosowaniu membrany lub folii wstępnego krycia Zakład produkcyjny GÖRLITZ 28

29 A D E naturalna czerwień A D E czerwona czarna szlachetna: kasztanowa szlachetna: orzechowa czarna netto brutto netto brutto netto brutto netto brutto netto brutto 01 Dachówka podstawowa cena za sztukę 3,15 3,87 3,45 4,24 3,45 4,24 3,90 4,80 3,90 4,80 cena za metr kwadratowy od 40,32 49,54 44,16 54,27 44,16 54,27 49,92 61,44 49,92 61,44 Akcesoria ceramiczne 02 dachówka szczytowa lewa 23,25 28,60 25,59 31,48 28,93 35,58 28,93 35,58 33,38 41,06 03 dachówka szczytowa prawa 23,25 28,60 25,59 31,48 28,93 35,58 28,93 35,58 33,38 41,06 04 dachówka dwufalowa 20,45 25,15 22,48 27,65 25,42 31,27 25,42 31,27 29,33 36,08 05 dachówka wentylacyjna 33,70 41,45 37,09 45,62 41,93 51,57 41,93 51,57 48,38 59,51 06 kominek odpowietrzający + rura przyłączeniowa 325,80 400,73 374,67 460,84 423,54 520,95 423,54 520,95 488,70 601,10 07 dachówka antenowa kpl. 191,00 234,93 219,65 270,17 248,30 305,41 248,30 305,41 286,50 352,40 08 gąsior nr 20 + klamra 20,60 25,34 23,69 29,14 26,78 32,94 26,78 32,94 30,90 38,01 09 gąsior początkowy grzbietu nr 20 37,40 46,00 43,01 52,90 48,62 59,80 48,62 59,80 56,10 69,00 10 gąsior początkowy kalenicy nr 20 37,40 46,00 43,01 52,90 48,62 59,80 48,62 59,80 56,10 69,00 11 gąsior końcowy kalenicy nr 20 37,40 46,00 43,01 52,90 48,62 59,80 48,62 59,80 56,10 69,00 12 trójnik uniwersalny I 186,50 229,40 214,48 263,81 242,45 298,21 242,45 298,21 279,75 344,09 Akcesoria KoraTech netto brutto Pełna oferta systemu KoraTech dostępna na stronach Membrana KoraTech lassic [m 2 ] 2,75 3,38 3-warstwowa uniwersalna membrana dachowa przeznaczona do montażu w bezpośrednim kontakcie z warstwą izolacji termicznej. 02 Taśma kalenicowa KoraTech FlexiRoll [mb] 15,99 19,67 03 Taśma KoraFlex 280 mm [mb] 37,90 46,62 04 Grzebień okapu [szt.] 2,49 3,06 Taśma wykonana z tworzywa sztucznego, boki zakończone pasami plisowanego aluminium, od spodu pokrytego klejem na bazie butylu. Uniwersalna aluminiowa taśma do uszczelniania połączeń połaci dachu ze ścianą lub kominem, od spodu w całości pokryta klejem. Produkt z tworzywa sztucznego, umożliwiający właściwą wentylację okapu i skutecznie zabezpieczający szczelinę wentylacyjną Produkty KoraTech o numerach od 02 do 04 dostępne są w kolorach ceglastym, brązowym i czarnym. 29

30 Renesansowa E DANE TEHNIZNE Zapotrzebowanie dachówek: od 14,5 szt./m 2 Zapotrzebowanie gąsiora: Długość krycia: Średnia długość krycia: Szerokość krycia: Wymiary: iężar 1 szt.: ok. 2,5 szt./mb ok. 34,7-35,3 cm ok. 35,0 cm ok. 19,5 cm 41,4 cm x 25,0 cm ok. 3,2 kg iężar 1 m 2 : od 46,4 kg/m 2 Liczba szt./paletę: 280 szt. Liczba szt./paczkę: 7 szt. Min. kąt nachylenia: 22 0 /16 0 * * przy zastosowaniu membrany lub folii wstępnego krycia Zakład produkcyjny GÖRLITZ 30

31 A D A naturalna czerwień : czerwona : czarna czerwona zabytkowa czarna zabytkowa kasztanowa szlachetna D szlachetna: orzechowa grafitowa czarna netto brutto netto brutto netto brutto netto brutto 01 Dachówka podstawowa cena za sztukę 2,70 3,32 3,11 3,83 3,51 4,32 4,05 4,98 cena za metr kwadratowy od 39,15 48,14 45,10 55,54 50,90 62,64 58,73 72,21 Akcesoria ceramiczne 02 szczytowa lewa 24,75 30,44 28,46 35,01 32,18 39,58 37,13 45,67 03 szczytowa prawa 24,75 30,44 28,46 35,01 32,18 39,58 37,13 45,67 04 dwufalowa 18,65 22,94 21,45 26,38 24,25 29,83 27,98 34,42 05 dachówka 1/2 9,30 11,44 10,70 13,16 12,09 14,87 13,95 17,16 06 wentylacyjna 22,25 27,37 25,59 31,48 28,93 35,58 33,38 41,06 07 kominek odpowietrzający + rura przyłączeniowa 325,80 400,73 374,67 460,84 423,54 520,95 488,70 601,10 08 antenowa + nasadka 191,00 234,93 219,65 270,17 248,30 305,41 286,50 352,40 09 gąsior nr 20 + klamra 20,60 25,34 23,69 29,14 26,78 32,94 30,90 38,01 10 gąsior początkowy grzbietu nr 20 37,40 46,00 43,01 52,90 48,62 59,80 56,10 69,00 11 gąsior początkowy kalenicy nr 20 37,40 46,00 43,01 52,90 48,62 59,80 56,10 69,00 12 gąsior końcowy kalenicy nr 20 37,40 46,00 43,01 52,90 48,62 59,80 56,10 69,00 13 trójnik uniwersalny I 186,50 229,40 214,48 263,81 242,45 298,21 279,75 344,09 14 klin dachowy typ A (zestaw 17 szt. dachówek) 1 343, , , , , , , ,13 15 klin dachowy typ V (zestaw 17 szt. dachówek) 1 343, , , , , , , ,13 Akcesoria KoraTech netto brutto Pełna oferta systemu KoraTech dostępna na stronach Membrana KoraTech lassic [m 2 ] 2,75 3,38 3-warstwowa uniwersalna membrana dachowa przeznaczona do montażu w bezpośrednim kontakcie z warstwą izolacji termicznej. 02 Taśma kalenicowa KoraTech FlexiRoll [mb] 15,99 19,67 03 Taśma KoraFlex 280 mm [mb] 37,90 46,62 04 Grzebień okapu [szt.] 2,49 3,06 Taśma wykonana z tworzywa sztucznego, boki zakończone pasami plisowanego aluminium, od spodu pokrytego klejem na bazie butylu. Uniwersalna aluminiowa taśma do uszczelniania połączeń połaci dachu ze ścianą lub kominem, od spodu w całości pokryta klejem. Produkt z tworzywa sztucznego, umożliwiający właściwą wentylację okapu i skutecznie zabezpieczający szczelinę wentylacyjną Produkty KoraTech o numerach od 02 do 04 dostępne są w kolorach ceglastym, brązowym i czarnym. 31

32 Marsylka Mondo DANE TEHNIZNE Zapotrzebowanie dachówek: od 10,9 szt./m 2 Zapotrzebowanie gąsiora: Długość krycia: Średnia długość krycia: Szerokość krycia: Wymiary: iężar 1 szt.: ok. 3,0 szt./mb ok. 36,4-38,4 cm ok. 37,4 cm ok. 23,9 cm 45,8 cm x 28,4 cm ok. 4,2 kg iężar 1 m 2 : od 45,8 kg/m 2 Ilość szt./paletę: 240 szt. Ilość szt./paczkę: 5 szt. Min. kąt nachylenia: 22 0 /16 0 * * przy zastosowaniu membrany lub folii wstępnego krycia Zakład produkcyjny STRAUING 32

33 A A naturalna czerwień : czerwona miedziano-brązowa czarna : staromiejska netto brutto netto brutto netto brutto 01 Dachówka podstawowa cena za sztukę 3,50 4,31 4,03 4,96 4,38 5,39 cena za metr kwadratowy od 38,15 46,98 43,93 54,06 47,74 58,75 Akcesoria ceramiczne 02 szczytowa lewa 24,45 30,07 28,12 34,59 30,56 37,59 03 szczytowa prawa 24,45 30,07 28,12 34,59 30,56 37,59 04 dwufalowa 20,15 24,78 23,17 28,50 25,19 30,98 05 wentylacyjna 33,45 41,14 38,47 47,32 41,81 51,43 06 kominek odpowietrzający + rura przyłączeniowa 321,75 395,75 370,01 455,11 402,19 494,69 07 antenowa + nasadka 193,00 237,39 221,95 273,00 241,25 296,74 08 gąsior nr 2 + klamra 20,40 25,09 23,46 28,86 25,50 31,37 09 gąsior początkowy grzbietu 37,95 46,68 43,64 53,68 47,44 58,35 10 gąsior początkowy kalenicy 37,95 46,68 43,64 53,68 47,44 58,35 11 gąsior końcowy kalenicy 37,95 46,68 43,64 53,68 47,44 58,35 12 trójnik uniwersalny nr 2 194,60 239,36 223,79 275,26 243,25 299,20 Akcesoria KoraTech netto brutto Pełna oferta systemu KoraTech dostępna na stronach Membrana KoraTech lassic [m 2 ] 2,75 3,38 02 Taśma kalenicowa KoraTech FlexiRoll [mb] 15,99 19,67 03 Taśma KoraFlex 280 mm [mb] 37,90 46,62 04 Grzebień okapu [szt.] 2,49 3,06 3-warstwowa uniwersalna membrana dachowa przeznaczona do montażu w bezpośrednim kontakcie z warstwą izolacji termicznej. Taśma wykonana z tworzywa sztucznego, boki zakończone pasami plisowanego aluminium, od spodu pokrytego klejem na bazie butylu. Uniwersalna aluminiowa taśma do uszczelniania połączeń połaci dachu ze ścianą lub kominem, od spodu w całości pokryta klejem. Produkt z tworzywa sztucznego, umożliwiający właściwą wentylację okapu i skutecznie zabezpieczający szczelinę wentylacyjną Produkty KoraTech o numerach od 02 do 04 dostępne są w kolorach ceglastym, brązowym i czarnym. 33

34 Marsylka bogata kolorystyka gładka powierzchnia duża tolerancja długości krycia (3 cm) podwójny zamek boczny możliwość układania klasycznie i mijankowo (z przesunięciem o połowę) historyczny, tradycyjny kształt idealny do renowacji 34

35 OKIEM ARHITEKTA To pierwsza dama wśród dachówek zakładkowych. Jej charakterystyczne dwa wyżłobienia (muldy) są znakiem rozpoznawczym tej jednej z najstarszych i najpopularniejszych dachówek zakładkowych i jednocześnie najważniejszą, przyciągającą oko cechą estetyczną. Marsylka spopularyzowała wyprofilowania tworzące tzw. zamki, które ułatwiają szczelne dopasowanie dachówek podczas układania. Rozpoznawalny kształt i delikatna faktura dachu krytego Marsylką owocuje charakterystycznym, gęstym światłocieniem widocznym na połaci. Ten wyjątkowy efekt będzie widoczny zarówno na prostym, dwuspadowym dachu, jak i na skomplikowanej połaci o wielu płaszczyznach. 35

36 Marsylka DANE TEHNIZNE Zapotrzebowanie dachówek: od 12,0 szt./m 2 Zapotrzebowanie gąsiora nr 11: ok. 2,5 szt./mb Zapotrzebowanie gąsiora nr 12: ok. 3,0 szt./mb Zapotrzebowanie gąsiora pulpit.:ok. 2,5 szt./mb Długość krycia: Średnia długość krycia: Szerokość krycia: Wymiary: iężar 1 szt.: ok. 33,0-36,0 cm ok. 34,5 cm ok. 23,2 cm 42,5 cm x 27,0 cm ok. 3,5 kg iężar 1 m 2 : od 42,0 kg/m 2 Ilość szt./paletę: 240 szt. Ilość szt./paczkę: 6 szt. Min. kąt nachylenia: 30 0 * * przy zastosowaniu membrany lub folii wstępnego krycia Zakład produkcyjny KUNIE 36

37 A A naturalna czerwień : czerwona brązowa antracytowa szlachetna: ceglasta czarna netto brutto netto brutto netto brutto 01 Dachówka podstawowa cena za sztukę 3,00 3,69 3,45 4,24 3,90 4,80 cena za metr kwadratowy od 36,00 44,28 41,40 50,88 46,80 57,60 Akcesoria ceramiczne 02 szczytowa lewa 22,25 27,37 25,59 31,48 28,93 35,58 03 szczytowa prawa 22,25 27,37 25,59 31,48 28,93 35,58 04 dachówka szczytowa połówkowa lewa 11,10 13,65 12,77 15,71 14,43 17,75 05 dachówka szczytowa połówkowa prawa 11,10 13,65 12,77 15,71 14,43 17,75 06 dwufalowa 19,55 24,05 22,48 27,65 25,42 31,27 07 dachówka 1/2 6,75 8,30 7,76 9,54 8,78 10,80 08 wentylacyjna 32,25 39,67 37,09 45,62 41,93 51,57 09 kominek odpowietrzający + rura przyłączeniowa 325,80 400,73 374,67 460,84 423,54 520,95 10 antenowa + nasadka 191,00 234,93 219,65 270,17 248,30 305,41 11 gąsior nr 11 + klamra 18,30 22,51 21,05 25,89 23,79 29,26 12 zamknięcie początkowe grzbietu nr 11 34,90 42,93 40,14 49,37 45,37 55,81 13 zamknięcie początkowe kalenicy nr 11 16,30 20,05 18,75 23,06 21,19 26,06 14 zamknięcie końcowe kalenicy nr 11 33,60 41,33 38,64 47,53 43,68 53,73 15 trójnik początkowy nr ,90 222,51 208,04 255,89 235,17 289,26 16 trójnik końcowy nr ,90 222,51 208,04 255,89 235,17 289,26 17 gąsior nr 12 + klamra 18,30 22,51 21,05 25,89 23,79 29,26 18 zamknięcie początkowe grzbietu nr 12 34,90 42,93 40,14 49,37 45,37 55,81 19 zamknięcie początkowe kalenicy nr 12 16,30 20,05 18,75 23,06 21,19 26,06 20 zamknięcie końcowe kalenicy nr 12 33,60 41,33 38,64 47,53 43,68 53,73 21 trójnik początkowy nr ,90 222,51 208,04 255,89 235,17 289,26 22 trójnik końcowy nr ,90 222,51 208,04 255,89 235,17 289,26 23 gąsior pulpitowy 37,75 46,43 43,41 53,39 49,08 60,37 24 zamknięcie gąsiora pulpitowego 16,30 20,05 18,75 23,06 21,19 26,06 Akcesoria KoraTech netto brutto Pełna oferta systemu KoraTech dostępna na stronach Membrana KoraTech lassic [m 2 ] 2,75 3,38 02 Taśma kalenicowa KoraTech FlexiRoll [mb] 15,99 19,67 03 Taśma KoraFlex 280 mm [mb] 37,90 46,62 04 Grzebień okapu [szt.] 2,49 3, warstwowa uniwersalna membrana dachowa przeznaczona do montażu w bezpośrednim kontakcie z warstwą izolacji termicznej. Taśma wykonana z tworzywa sztucznego, boki zakończone pasami plisowanego aluminium, od spodu pokrytego klejem na bazie butylu. Uniwersalna aluminiowa taśma do uszczelniania połączeń połaci dachu ze ścianą lub kominem, od spodu w całości pokryta klejem. Produkt z tworzywa sztucznego, umożliwiający właściwą wentylację okapu i skutecznie zabezpieczający szczelinę wentylacyjną. Produkty KoraTech o numerach od 02 do 04 dostępne są w kolorach ceglastym, brązowym i czarnym. 37

38 Marsylka Tradi DANE TEHNIZNE Zapotrzebowanie dachówek: od 14,6 szt./m 2 Zapotrzebowanie gąsiora nr 20: ok. 2,5 szt./mb Długość krycia: Średnia długość krycia: Szerokość krycia: Wymiary: iężar 1 szt.: ok. 33,0-34,0 cm ok. 33,5 cm ok. 20,2 cm 40,5 cm x 23,7 cm ok. 3,1 kg iężar 1 m 2 : od 45,3 kg/m 2 Ilość szt./paletę: 256 szt. Ilość szt./paczkę: 8 szt. Min. kąt nachylenia: 30 0 /24 0 * * przy zastosowaniu membrany lub folii wstępnego krycia Zakład produkcyjny GÖRLITZ 38

39 A A naturalna czerwień : czerwona : czarna zabytkowa kasztanowa szlachetna netto brutto netto brutto netto brutto 01 Dachówka podstawowa cena za sztukę 2,60 3,20 2,99 3,68 3,38 4,16 cena za metr kwadratowy od 37,96 46,72 43,65 53,73 49,35 60,74 Akcesoria ceramiczne 02 szczytowa lewa 25,30 31,12 29,10 35,79 32,89 40,45 03 szczytowa prawa 25,30 31,12 29,10 35,79 32,89 40,45 04 dwufalowa 19,75 24,29 22,71 27,93 25,68 31,59 05 dachówka 1/2 9,90 12,18 11,39 14,01 12,87 15,83 06 wentylacyjna 32,50 39,98 37,38 45,98 42,25 51,97 07 kominek odpowietrzający + rura przyłączeniowa 238,20 292,99 273,93 336,93 309,66 380,88 08 antenowa + nasadka 164,70 202,58 189,41 232,97 214,11 263,36 09 gąsior nr 20 + klamra 20,60 25,34 23,69 29,14 26,78 32,94 10 gąsior początkowy grzbietu nr 20 37,40 46,00 43,01 52,90 48,62 59,80 11 gąsior początkowy kalenicy nr 20 37,40 46,00 43,01 52,90 48,62 59,80 12 gąsior końcowy kalenicy nr 20 37,40 46,00 43,01 52,90 48,62 59,80 13 trójnik uniwersalny I 186,50 229,40 214,48 263,81 242,45 298,21 Akcesoria KoraTech netto brutto Pełna oferta systemu KoraTech dostępna na stronach Membrana KoraTech lassic [m 2 ] 2,75 3,38 02 Taśma kalenicowa KoraTech FlexiRoll [mb] 15,99 19,67 03 Taśma KoraFlex 280 mm [mb] 37,90 46,62 04 Grzebień okapu [szt.] 2,49 3,06 3-warstwowa uniwersalna membrana dachowa przeznaczona do montażu w bezpośrednim kontakcie z warstwą izolacji termicznej. Taśma wykonana z tworzywa sztucznego, boki zakończone pasami plisowanego aluminium, od spodu pokrytego klejem na bazie butylu. Uniwersalna aluminiowa taśma do uszczelniania połączeń połaci dachu ze ścianą lub kominem, od spodu w całości pokryta klejem. Produkt z tworzywa sztucznego, umożliwiający właściwą wentylację okapu i skutecznie zabezpieczający szczelinę wentylacyjną Produkty KoraTech o numerach od 02 do 04 dostępne są w kolorach ceglastym, brązowym i czarnym. 39

40 Holenderka Madura połączenie tradycji i nowoczesnej technologii charakterystyczny falisty kształt esówki bardzo duży zakres długości krycia (4 cm) idealna do renowacji małe zapotrzebowanie - tylko 11,1 szt/m 2 wstępnie nawiercony otwór montażowy 40

41 OKIEM ARHITEKTA Madura jest dachówką zakładkową o kształcie nawiązującym do tradycyjnej holenderki. Jest jednak od niej większa i zaopatrzona w zamki, co znacząco przyspiesza i ułatwia jej układanie. Jednocześnie połać zachowuje piękny wzór charakterystyczny dla dachówek tworzących w przekroju literę S. Jeśli chcemy zaczarować dach o dużej powierzchni tak, aby wyglądał jak kryty tradycyjną esówką, Madura będzie znakomitym wyborem. 41

42 Holenderka Madura DANE TEHNIZNE Zapotrzebowanie dachówek: od 11,1 szt./m 2 Zapotrzebowanie gąsiora nr 11: ok. 2,5 szt./mb Zapotrzebowanie gąsiora nr 12: ok. 3,0 szt./m 2 Zapotrzebowanie gąsiora pulpit.:ok. 2,5 szt./mb Długość krycia: Średnia długość krycia: Szerokość krycia: Wymiary: iężar 1 szt.: ok. 33,5-37,5 cm ok. 35,5 cm ok. 23,7-24,5 cm 45,6 cm x 28,9 cm ok. 3,9 kg iężar 1 m 2 : od 43,3 kg/m 2 Ilość szt./paletę: 216 szt. Ilość szt./paczkę: 6 szt. Min. kąt nachylenia: 30 0 /24 0 * * przy zastosowaniu membrany lub folii wstępnego krycia Zakład produkcyjny KUNIE 42

43 A A naturalna czerwień czerwona szlachetna: ceglasta mahoniowa czarna netto brutto netto brutto netto brutto 01 Dachówka podstawowa cena za sztukę 4,20 5,17 4,83 5,94 5,46 6,72 cena za metr kwadratowy od 46,62 57,39 53,61 65,93 60,61 74,59 Akcesoria ceramiczne 02 szczytowa lewa 28,65 35,24 32,95 40,53 37,25 45,82 03 szczytowa prawa 28,65 35,24 32,95 40,53 37,25 45,82 04 wentylacyjna 41,55 51,11 47,78 58,77 54,02 66,44 05 kominek odpowietrzający + rura przyłączeniowa 419,65 516,17 482,60 593,60 545,55 671,03 06 antenowa + nasadka 246,00 302,58 282,90 347,97 319,80 393,35 07 gąsior nr 11 + klamra 18,30 22,51 21,05 25,89 23,79 29,26 08 zamknięcie początkowe grzbietu nr 11 34,90 42,93 40,14 49,37 45,37 55,81 09 zamknięcie początkowe kalenicy nr 11 16,30 20,05 18,75 23,06 21,19 26,06 10 zamknięcie końcowe kalenicy nr 11 33,60 41,33 38,64 47,53 43,68 53,73 11 trójnik początkowy nr ,90 222,51 208,04 255,89 235,17 289,26 12 trójnik końcowy nr ,90 222,51 208,04 255,89 235,17 289,26 13 gąsior nr 12 + klamra 18,30 22,51 21,05 25,89 23,79 29,26 14 zamknięcie początkowe grzbietu nr 12 34,90 42,93 40,14 49,37 45,37 55,81 15 zamknięcie początkowe kalenicy nr 12 16,30 20,05 18,75 23,06 21,19 26,06 16 zamknięcie końcowe kalenicy nr 12 33,60 41,33 38,64 47,53 43,68 53,73 17 trójnik początkowy nr ,90 222,51 208,04 255,89 235,17 289,26 18 trójnik końcowy nr ,90 222,51 208,04 255,89 235,17 289,26 19 gąsior pulpitowy 37,75 46,43 43,41 53,39 49,08 60,37 20 zamknięcie gąsiora pulpitowego 16,30 20,05 18,75 23,06 21,19 26,06 Akcesoria KoraTech netto brutto Pełna oferta systemu KoraTech dostępna na stronach Membrana KoraTech lassic [m 2 ] 2,75 3,38 02 Taśma kalenicowa KoraTech FlexiRoll [mb] 15,99 19,67 03 Taśma KoraFlex 280 mm [mb] 37,90 46,62 04 Grzebień okapu [szt.] 2,49 3,06 3-warstwowa uniwersalna membrana dachowa przeznaczona do montażu w bezpośrednim kontakcie z warstwą izolacji termicznej. Taśma wykonana z tworzywa sztucznego, boki zakończone pasami plisowanego aluminium, od spodu pokrytego klejem na bazie butylu. Uniwersalna aluminiowa taśma do uszczelniania połączeń połaci dachu ze ścianą lub kominem, od spodu w całości pokryta klejem. Produkt z tworzywa sztucznego, umożliwiający właściwą wentylację okapu i skutecznie zabezpieczający szczelinę wentylacyjną Produkty KoraTech o numerach od 02 do 04 dostępne są w kolorach ceglastym, brązowym i czarnym. 43

44 Holenderka avus DANE TEHNIZNE Zapotrzebowanie dachówek: od 14,0 szt./m 2 Zapotrzebowanie gąsiora: Długość krycia: Średnia długość krycia: Szerokość krycia: Wymiary: iężar 1 szt.: ok. 2,5 szt./mb ok. 32,5-34,5 cm ok. 33,5 cm ok. 20,8 cm 42,7 cm x 25,8 cm ok. 3,2 kg iężar 1 m 2 : od 44,8 kg/m 2 Ilość szt./paletę: 240 szt. Ilość szt./paczkę: 6 szt. Min. kąt nachylenia: 22 0 /16 0 * * przy zastosowaniu membrany lub folii wstępnego krycia Zakład produkcyjny GÖRLITZ 44

45 A D A naturalna czerwień czerwona czarna D szlachetna czarna netto brutto netto brutto netto brutto netto brutto 01 Dachówka podstawowa cena za sztukę 3,60 4,43 4,14 5,09 4,68 5,76 5,40 6,64 cena za metr kwadratowy od 50,40 62,02 57,96 71,26 65,52 80,64 75,60 92,96 Akcesoria ceramiczne 02 szczytowa lewa 31,35 38,56 36,05 44,34 40,76 50,13 47,03 57,85 03 szczytowa prawa 31,35 38,56 36,05 44,34 40,76 50,13 47,03 57,85 04 dwufalowa 31,85 39,18 36,63 45,05 41,41 50,93 47,78 58,77 05 wentylacyjna 41,75 51,35 48,01 59,05 54,28 66,76 62,63 77,03 06 kominek odpowietrzający + rura przyłączeniowa 322,60 396,80 370,99 456,32 419,38 515,84 483,90 595,20 07 antenowa + nasadka 166,50 204,80 191,48 235,52 216,45 266,23 249,75 307,19 08 gąsior nr 20 + klamra 20,60 25,34 23,69 29,14 26,78 32,94 30,90 38,01 09 gąsior początkowy grzbietu nr 20 37,40 46,00 43,01 52,90 48,62 59,80 56,10 69,00 10 gąsior początkowy kalenicy nr 20 37,40 46,00 43,01 52,90 48,62 59,80 56,10 69,00 11 gąsior końcowy kalenicy nr 20 37,40 46,00 43,01 52,90 48,62 59,80 56,10 69,00 12 trójnik uniwersalny I 186,50 229,40 214,48 263,81 242,45 298,21 279,75 344,09 Akcesoria KoraTech netto brutto Pełna oferta systemu KoraTech dostępna na stronach Membrana KoraTech lassic [m 2 ] 2,75 3,38 02 Aluminiowa taśma kalenicowa 280 mm [mb] 20,60 25,34 03 Taśma KoraFlex 280 mm [mb] 37,90 46,62 04 Grzebień okapu [szt.] 2,49 3,06 3-warstwowa uniwersalna membrana dachowa przeznaczona do montażu w bezpośrednim kontakcie z warstwą izolacji termicznej. Taśma wykonana z plisowanego aluminium z samoprzylepnymi paskami pokrytymi klejem na bazie butylu. Uniwersalna aluminiowa taśma do uszczelniania połączeń połaci dachu ze ścianą lub kominem, od spodu w całości pokryta klejem. Produkt z tworzywa sztucznego, umożliwiający właściwą wentylację okapu i skutecznie zabezpieczający szczelinę wentylacyjną Produkty KoraTech o numerach od 02 do 04 dostępne są w kolorach ceglastym, brązowym i czarnym. 45

46 Holenderka OVH DANE TEHNIZNE Zapotrzebowanie dachówek: ok. 15,9 szt./m 2 Zapotrzebowanie gąsiora: Długość krycia: Średnia długość krycia: Szerokość krycia: Wymiary: iężar 1 szt.: ok. 3,0 szt./mb ok. 30,8 cm ok. 30,8 cm ok. 20,4 cm 36,7 cm x 26,7 cm ok. 2,6 kg iężar 1 m 2 : ok. 41,4 kg/m 2 Ilość szt./paletę: 378 szt. Ilość szt./paczkę: 6 szt. Min. kąt nachylenia: 30 0 /24 0 * * przy zastosowaniu membrany lub folii wstępnego krycia 1) Produkowane na zamówienie. Termin realizacji prosimy uzgadniać z Działem Sprzedaży w Kunicach, tel. +48 (76) Zakład produkcyjny NARVIK 46

47 A D A naturalna czerwień : czerwona rustykalna amarantowa 1) czarna 1) szlachetna: wiśniowa 1) czarna 1) D glazura: wiśniowa 1) czarna 1) netto brutto netto brutto netto brutto netto brutto 01 Dachówka podstawowa cena za sztukę 4,10 5,04 4,51 5,55 6,15 7,56 6,56 8,07 cena za metr kwadratowy ok. 65,19 80,14 71,71 88,25 97,79 120,20 104,30 128,31 Akcesoria ceramiczne 02 szczytowa lewa 24,15 29,70 26,57 32,68 36,23 44,56 38,64 47,53 03 szczytowa prawa 24,15 29,70 26,57 32,68 36,23 44,56 38,64 47,53 04 dachówka połówkowa 6,50 8,00 7,15 8,79 9,75 11,99 10,40 12,79 05 dwufalowa 20,55 25,28 22,61 27,81 30,83 37,92 32,88 40,44 06 wentylacyjna 31,00 38,13 34,10 41,94 46,50 57,20 49,60 61,01 07 kominek odpowietrzający + rura przyłączeniowa 309,30 380,44 340,23 418,48 463,95 570,66 494,88 608,70 08 gąsior podstawowy + klamra 22,60 27,80 24,86 30,58 33,90 41,70 36,16 44,48 09 gąsior początkowy grzbietu 55,90 68,76 61,49 75,63 83,85 103,14 89,44 110,01 10 gąsior początkowy kalenicy 43,70 53,75 48,07 59,13 65,55 80,63 69,92 86,00 11 gąsior końcowy kalenicy 43,70 53,75 48,07 59,13 65,55 80,63 69,92 86,00 12 trójnik 188,75 232,16 207,63 255,38 283,13 348,25 302,00 371,46 Akcesoria KoraTech netto brutto Pełna oferta systemu KoraTech dostępna na stronach Membrana KoraTech lassic Plus [m 2 ] 5,55 6,83 02 Aluminiowa taśma kalenicowa 280 mm [mb] 20,60 25,34 03 Taśma KoraFlex 280 mm [mb] 37,90 46,62 04 Grzebień okapu [szt.] 2,49 3,06 4-warstwowa membrana dachowa z dodatkową warstwą zbrojenia, może być stosowana także na dachach o pełnym deskowaniu. Taśma wykonana z plisowanego aluminium z samoprzylepnymi paskami pokrytymi klejem na bazie butylu. Uniwersalna aluminiowa taśma do uszczelniania połączeń połaci dachu ze ścianą lub kominem, od spodu w całości pokryta klejem. Produkt z tworzywa sztucznego, umożliwiający właściwą wentylację okapu i skutecznie zabezpieczający szczelinę wentylacyjną Produkty KoraTech o numerach od 02 do 04 dostępne są w kolorach ceglastym, brązowym i czarnym. 47

48 Holenderka Esówka DANE TEHNIZNE Zapotrzebowanie dachówek: ok. 18,7 szt./m 2 Zapotrzebowanie gąsiora: Długość krycia: Średnia długość krycia: Szerokość krycia: Wymiary: iężar 1 szt.: ok. 2,9 szt./mb ok. 28,1 cm ok. 28,1 cm ok. 19,0 cm 35,5 cm x 24,6 cm ok. 2,65 kg iężar 1 m 2 : ok. 49,6 kg/m 2 Ilość szt./paletę: 384 szt./260 szt. 2) Ilość szt./paczkę: 8 szt./brak paczek 2) Min. kąt nachylenia: 25 0 * * przy zastosowaniu membrany lub folii wstępnego krycia 1) Produkowane na zamówienie. Termin realizacji prosimy uzgadniać z Działem Sprzedaży w Kunicach, tel. +48 (76) ) Dotyczy kolorów antracyt i wiktoriański antracyt Zakład produkcyjny POTTELERG 48
