1 Szczegóły techniczne dachówki zakładkowej Ergoldsbacher

2 Elegancja. Styl. Indywidualność. Ergoldsbacher Delikatna fala na Twoim dachu. Ergoldsbacher Jej elegancko-kobieca linia symbolizuje nowoczesną indywidualność. Dachówka ta spełnia dążenie do harmonijnych kształtów. Dachówka Ergoldsbacher reprezentuje sobą wyższy styl życia i przekonuje dzięki swojej ekonomiczności to udany przykład współczesnej kultury projektowania dachów. Zestawienie środków dodatkowych wymaganych dla dachówki zakładkowej esówki Ergoldsbacher według reguł branżowych DDH. spad dachu 20, spad minimalny 10. Wykorzystanie poddasza szczególnie do celów mieszkalnych. Podwyższone wymagania Konstrukcja * przy szczególnych kształtach dachu (np. dachy motylowe) * przy większych długościach krokwi * przy silnie dzielonych dachach (np. przez okna dachowe, kosze dachowe itp.) Warunki klimatyczne * o eksponowane położenie * ekstremalne lokalizacje budynku w obszarach o intensywnych opadach śniegu * obszary o częstych i silnych wiatrach * szczególne warunki pogodowe Spad dachu w stop niach (nachylenie krokwi) 22 o naprężenie minimalne naprężenie minimalne 16 o naprężenie minimalne naprężenie minimalne 12 o 10 o brak podwyższonych wymagań jedno podwyższone wymaganie dwa podwyższone wymagania podkład zakładkowy lub fugowany trzy podwyższone wymagania podkład zakładkowy lub fugowany podkład zgrzewany lub klejony podkład wodoszczelny podkład wodoszczelny podkład wodoszczelny podkład wodoszczelny Wymienione w tabeli środki dodatkowe są środkami minimalnymi. W przypadku szczególnie wysokich wymogów i/lub szczególnych cech lokalizacji budynku należy wybrać środek dodatkowy o wyższej wartości (instrukcja techniczna dotycząca podkładów dachowych, Tabela 1, wytyczne branżowe DDH). Zasadniczo środki dodatkowe o wyższej wartości można zawsze stosować zamiast środków dodatkowych o niższej wartości.

3 ok. 2,75 szt. na mb ok. 2,66 szt. na mb 2,6 szt. na mb Zalecany do wentylacji dachu przy długości krokwi do 10 m. Krycie na sucho do 45 Gąsior dachowy wentylacyjny nr 19 Pierwsza szczytowa dachówka przyłączeniowa do gąsiora, lewa Dachówka szczytowa lewa Dachówka dwufalowa Gąsior nr 18 Dachówka szczytowa na dach jednospadowy, lewa Gąsior nr 15 Pierwsza szczytowa dachówka przyłączeniowa do gąsiora Dachówka standardowa Dachówka zatrzymująca śnieg LW = 26 cm Dachówka szczytowa na dach jednospadowy Gąsior nr 21 Półdachówka Pierwsza szczytowa dachówka przyłączeniowa do gąsiora, prawa Dachówka szczytowa prawa przekrój wywiewu = 12 cm 2 Dachówka wywiewna wentylacyjna Dachówka szczytowa na dach jednospadowy, prawa Teraz także w wersji Erlus Lotus dostȩpna. Żądajcie Państwo specjalnych prospektów o pierwszej samoczyszczącej siȩ ceramicznej dachówce na świecie. Tak jak wszystkie dachówki ceramiczne marki Ergoldsbacher, dachówka Ergoldsbacher przekracza wymogi jakościowe normy DIN EN Dachówki ceramiczne marki Ergoldsbacher są całkowicie naturalnym materiałem budowlanym. Ich naturalność można rozpoznać także po tym, że poszczególne dachówki różnią się od siebie odcieniem. Ze względu na to, że w różnych krajach europejskich obowiązują różne normy i tradycje rzemieślnicze, nadrzędne znaczenie mają wydane przez producenta instrukcje układania. Dodatkowe elementy zabezpieczające przed siłą ssącą wiatru należy generalnie wykonywać według obowiązujących reguł. Do tego celu służy otwór, wywiercony w przyldze czołowej. Podane rozmiary i ciężary są wartościami normalnymi. Ze względu na zmiany zachodzące w materiale oraz różny przebieg procesu kurczenia nie zawsze można wyeliminować różnice wymiarów. W związku z tym przed ułożeniem dachówek na budowie celowe jest sprawdzenie ich wymiarów krycia. Odciśnięcia, powstające niekiedy w trakcie produkcji oraz transportu, nie mają wpływu na jakość dachówek. Dachówkę Ergoldsbacher należy układać rzędami tak samo jak esówkę. Połowa dachówki służy tylko do wyrównywania szerokości rzędu. Dane techniczne: Półdachówka pulpitowa (rozdzielna) Aluminiowa solarna dachówka przejsściowa Ø 125 mm Alu-Kominek wentylacyjny Kolory: dachówki Ergoldesbacher są dostępne jako; engobowane: czerwona, miedziana, antacytowa; szlachetna engoba: maroon, drewno-korzenne, tytanowo-srebrny, kobaltowo-niebieski; takżwe w wersji Lotus: Lotus-czerwony, Lotus-brązowy, Lotus-czarny. Barwy: w materiałach drukowanych nie jest możliwe idealne odwzorowanie oryginalnych kolorów. Rozmiar w cm: Długość krycia: Szerokość krycia: Zużycie na szt.: Ciężar na szt.: ok. 29,5 x 46,5 cm ca. 37,7-39,7 cm ok. 25,5 cm ok. 10,0 szt. ok. 4,0 kg Ponadto jako akcesoria nieceramiczne dostpne są: Erlus dachówki przejściowe są aluminiowe i malowane proszkowo; Erlus płotek przeciwśniegowy jest aluminiowy i malowany proszkowo; Erlus kominek sanitamy 125 mm jest aluminiowy i malowany proszkowo a adapter jest plastikowy; Erlus dachówka antenowa jest aluminiowa; Erlus klamry, kołpaki i klamry przeciw burzowe wg DIN EN Ciężar na m 2 z łatami wg DIN 1055: ok. 0,55 kn/m 2 Ciężar rzeczywisty: ok. 40 kg/m 2

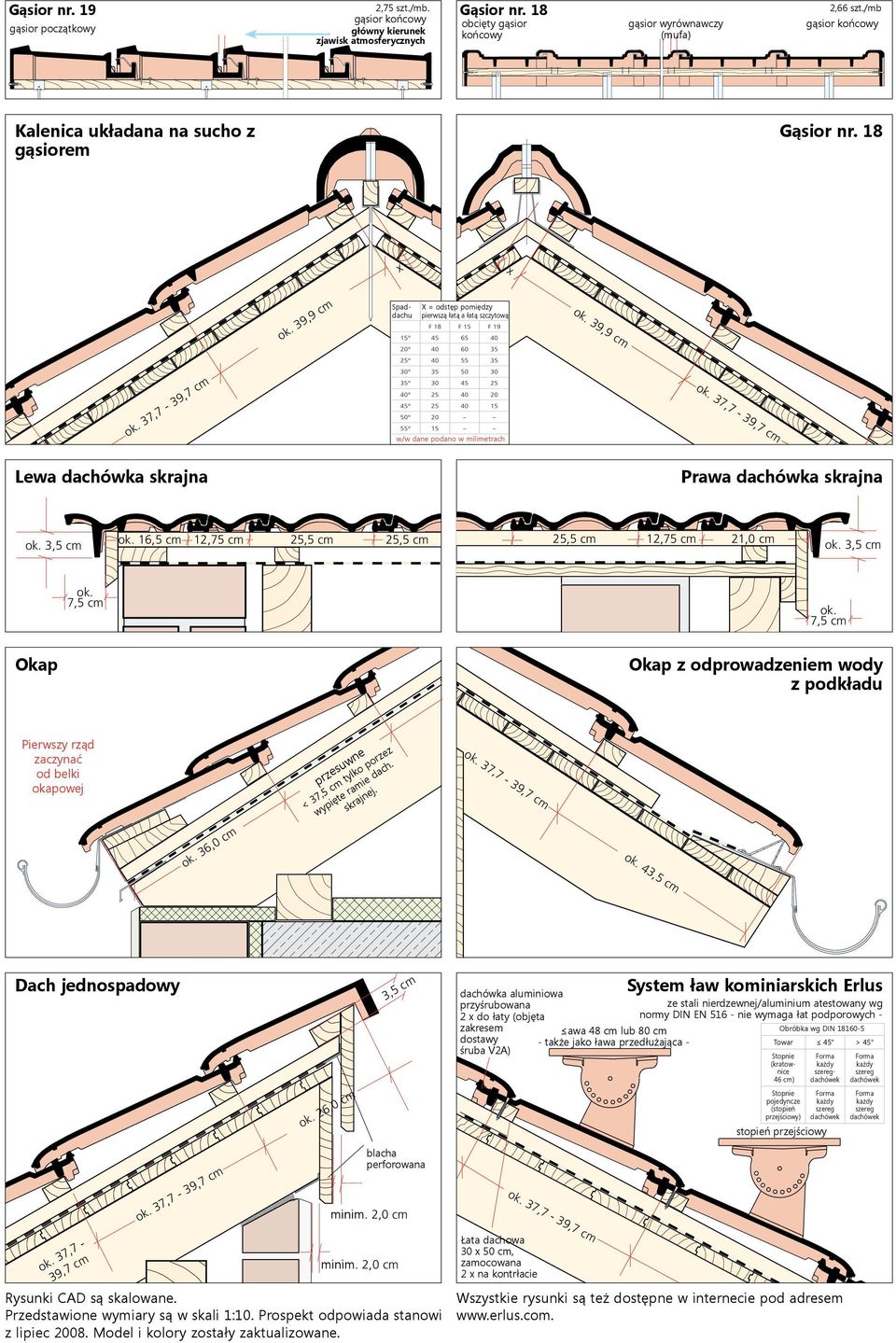

4 Gąsior nr. 19 gąsior początkowy 2,75 szt./mb. gąsior końcowy główny kierunek zjawisk atmosferycznych Gąsior nr. 18 obcięty gąsior końcowy gąsior wyrównawczy (mufa) 2,66 szt./mb gąsior końcowy Kalenica układana na sucho z gąsiorem Gąsior nr. 18 x x ok. 39,9 cm Spad- X = odstęp pomiędzy dachu pierwszą łatą a łatą szczytową F 18 F 15 F ok. 39,9 cm w/w dane podano w milimetrach Lewa dachówka skrajna Prawa dachówka skrajna ok. 3,5 cm ok. 16,5 cm 12,75 cm 25,5 cm 25,5 cm 25,5 cm 12,75 cm 21,0 cm ok. 3,5 cm ok. 7,5 cm ok. 7,5 cm Okap Okap z odprowadzeniem wody z podkładu Pierwszy rząd zaczynać od belki okapowej forma13_2 < 37,5 cm tylko porzez wypięte ramie dach. skrajnej. ok. 36,0 cm przesuwne ok. 43,5 cm Dach jednospadowy ok. 26,0 cm 3,5 cm dachówka aluminiowa przyśrubowana 2 x do łaty (objęta zakresem dostawy śruba V2A) awa 48 cm lub 80 cm - także jako ława przedłużająca - System ław kominiarskich Erlus ze stali nierdzewnej/aluminium atestowany wg normy DIN EN nie wymaga łat podporowych - Obróbka wg DIN Towar 45 > 45 Stopnie (kratownice 46 cm) Stopnie pojedyncze (stopień przejściowy) szeregdachówek szereg dachówek stopień przejściowy szereg dachówek szereg dachówek blacha perforowana minim. 2,0 cm ok. 37,7-39,7 cm minim. 2,0 cm Rysunki CAD są skalowane. Przedstawione wymiary są w skali 1:10. Prospekt odpowiada stanowi z lipiec Model i kolory zostały zaktualizowane. Łata dachowa 30 x 50 cm, zamocowana 2 x na kontrłacie Wszystkie rysunki są też dostępne w internecie pod adresem

5 czerwień naturalna / Lotus-czerwony miedziana angobowana / Lotus-bra zowy kasztan angobowany antracyt angobowany / Lotus-czarny srebrny tytanowy angobowany czerń diamentowa angobowan Zarówno wzory, jak i kolory dachówek ceramicznych Erlus są "jedyne w swoim rodzaju". Wtapiają się one harmonijnie w kolorystykę istniejących pejzaży dachowych. (Wiążące kolorystyczne są jedynie orginalne dachówki) błękit kobaltowy angobowany

6 Erlus AG Zakłady Neufahrn Hauptstraße 106 D Neufahrn/NB Tel. ++49(0) Fax ++49(0) Internet: Erlus Logistik-Zentrum Herrenteich Hockenheim-Herrenteich Tel. ++49(0) Fax ++49(0) Zakłady GIMA Marklkofen Girnghuber GmbH Ludwig-Girnghuber Str. 1 D Marklkofen Tel. ++49(0) Fax ++49(0) verkauf@gima-ziegel.de Internet: Erlus Logistik-Zentrum Bassum Wilh. Detmers-Janssen, Spedition Graf-Zeppelin-Ring Bassum Tel. ++49(0) Fax ++49(0) Erlus Logistik-Zentrum Brüggen Stiegstraße Brüggen Tel. ++49(0) Fax ++49(0) Erlus Logistik-Zentrum Ronneburg Brunnenstraße Ronneburg Tel. ++49(0) Fax ++49(0) Erlus Logistik-Zentrum Steinheim Hermann Enderle, Fuhrunternehmen Talstraße Steinheim-Höpfigheim Tel. ++49(0) Fax ++49(0) Erlus AG Zakłady Ergoldsbach Industriestraße 7 D Ergoldsbach Biuro sprzedaży / Przyjmowanie zleceń na systemy kominowe Tel. ++49(0) , Fax ++49(0) , Cegielnia Bernhard Erlus-Werk Teistungen Hundeshagener Str Teistungen Tel. ++49(0) Fax ++49(0) Prospekt został przekazany przez: Niniejszy prospekt został przetłumaczony z języka niemieckiego. Ze względu na możliwe różnice powstałe wskutek interpretacji językowej informujemy, że wiążąca jest wyłącznie treść oryginalnego niemieckojęzycznego prospektu. W razie wszelkich niejasności obowiązuje norma DIN EN ERLUS AG Wszelkie prawa zastrzeżone. Powielanie niniejszej chronionej prawem autorskim dokumentacji, a także jej modyfikowanie, zmienianie, przekazywanie osobom trzecim w jakiejkolwiek postaci i na jakimkolwiek nośniku bądź za pośrednictwem jakiegokolwiek medium oraz zapisywanie w bazach danych albo w innych systemach zapisu danych także w częściach jest dozwolone tylko po uzyskaniu pisemnego pozwolenia firmy ERLUS AG. Wykorzystywanie niniejszej dokumentacji bez uprzedniego pozwolenia uważa się za naruszenie obowiązujących praw autorskich. 0708/3/TY/pipr/-Tech-pol./1.2
