Zawartość. Ostrzeżenia/Przeciwskazania. 02. Główne funkcje Instrukcja panelu sterowania Operation PATCH 05 - LOOP SENSE.

Transkrypt

1

2 Zawartość Ostrzeżenia/Przeciwskazania. 02 Główne funkcje...03 Instrukcja panelu sterowania Operation PATCH 05 - LOOP SENSE.06 -EFX CURVE.07 -Zapis Ustawień.07 -Przywrócenie ustawień fabrycznych 08 Granie 08 - podstawy gry.08 - pressure pad effects.09 Wymiana naciągu 10 Specyfikacja.11 Rozwiązywanie problemów.12 Lista ustawień.13 Lista ścieżek..13 Lista Loop 18 Velocity Curve List.20

3 Przeciwskazania *PROSZĘ UWAŻNIE PRZECZYTAĆ PRZED ROZPOCZĘCIEM PRACY Z URZĄDZENIEM Zasilanie Proszę podłączyć dedykowany zasilacz sieciowy AC do wyjścia z właściwym napięciem. Upewnij się, że używasz zasilacza załączonego w zestawie z urządzeniem. Odłącz zasilacz sieciowy kiedy urządzenie nie jest używane lub w czasie burzy. Umiejscowienie Aby uniknąć zdeformowania, odbarwienia lub innych poważnych uszkodzeń, nie wystawiaj urządzenia na działanie następujących czynników: Bezpośrednie działanie promieni słonecznych Źródła ciepła Pole magnetyczne Ekstremalne temperatury lub wilgotność Nadmierna ilość kurzu lub brudne miejsca Wysoka wilgotność lub wilgoć Silne wibracje lub wstrząsy Oddziaływanie z innymi urządzeniami elektrycznymi Odbiorniki radiowe lub telewizyjne ulokowane w pobliżu urządzenia mogą powodować zakłócenia interferencyjne. Używaj tego urządzenia w odpowiedniej odległości od odbiorników radiowych i telewizyjnych. Czyszczenie Proszę czyścić tylko miękką, suchą szmatką. Jeśli to konieczne, delikatnie zwilż szmatkę. Nigdy nie używaj środków ściernych, alkoholowych, rozcieńczalników do farb, wosków, rozpuszczalników, nasączanych ścierek czyszczących. Obsługa Nie należy stosować nadmiernej siły do obsługi przełączników lub regulatorów. Nie dopuść aby do wewnątrz urządzenia dostały się papier,metal i inne przedmioty. Staraj się nie upuścić urządzenia i nie narażać go na wstrząsy i silne ciśnienie.

4 Główne Funkcje Aluminiowa obręcz Materiały kompozytowe zaawansowane technologicznie, ustawień użytkownika 100 zróżnicowanych styli/prędkości (50 pętli perkusyjnych + 50 rytmów z melodią) 5 banków z brzmieniami 5 efektów pressure 9 rodzajów przebiegu krzywej Gniazdo słuchawkowe jack 6,3mm Gniazdo wejścia liniowego jack 3,5mm Zasilacz sieciowy 9V (500mA, dodatni na tip) Instrukcja Obsługi Panelu

5 Membrana: 8 calowa membrana. Obręcz: Dla odtworzenia brzmienia uderzenia w obręcz. Drum Rim Notch: Dla odtworzenia dźwięku drapania obręczy werbla Pokrętło VOLUME: Przekręć ten regulator aby ustawić głośność wyjścia DIAL\ENTER: Użyj pokrętła aby wybrać ścieżkę/pętlę (Patch/Loop), dostosuj poziom pętli i parametry efektów. Naciśnij przycisk aby potwierdzić wybór/przechowanie ustawień, przełączyć parametr pętli i typ efektu. Przytrzymaj przycisk aby wprowadzić funkcję w banku pamięci. Przycisk LOOP: Naciśnij przycisk aby wejść w tryb pętli, kiedy znajdziesz się w trybie pętli naciśnij ten przycisk aby przełączyć pomiędzy wyborem pętli (Loop Selecting) a ustawieniem głośności pętli. Przycisk PLAY: Naciśnij przycisk aby odtworzyć lub zatrzymać pętlę. Przycisk kompozytowy SENSE : naciśnij przycisk [LOOP] i [PLAY] jednocześnie aby wejść w tryb edycji ustawień czułości (Sensitivity). Przycisk PATCH: Naciśnij ten przycisk aby wprowadzić pozycję ścieżki. Przycisk EFX: Naciśnij przycisk aby wprowadzić pozycję Przycisk kompozytowy CURVE: Naciśnij przycisk [PATCH] i [EFX] jednocześnie aby dokonać edycji krzywej prędkości (Velocity Curve). Wyświetlacz: wyświetla informacje dotyczące obsługi Synth Drum. Gniazdo słuchawkowe/wyjściowe Jack: 6,3mm, stereo?)?? Wejście AUX Jack: 3,5mm, stereo, dla podłączenia zewnętrznego źródła muzyki: (np.: odtwarzacz CD, Mp3 i podobne) DC 9V Power Jack: dostarcza zasilanie, proszę użyć 9 voltowego zasilacza AC, 500 ma ( polaryzacja wtyczki: ujemna na cylindrze, dodatnia na środku. Przełącznik POWER: Służy uruchamianiu i wyłączaniu urządzenia Synth Drum

6 OBSŁUGA Wprowadzenie pozycji ścieżki Naciśnij przycisk [PATCH] w każdej chwili aby wprowadzić pozycję ścieżki, środkowa kropka na ekranie powinna zapalić się sygnalizując wybraną w danej chwili pozycję. Wybór pozycji Kiedy znajdziesz się w trybie zmiany ścieżki, obkręć gałkę [DIAL/ENTER] aby wprowadzić pozycję, jej numer zacznie migotać lecz brzmienie nie zostanie jeszcze zmienione. Potwierdzenie wyboru pozycji Gdy numer ścieżki będzie migotać wciśnij przycisk [DIAL/ENTER] aby potwierdzić wybór ustawienia, numer przestanie migotać i brzmienie zostanie zmieiona na wybrane w danej chwili. Wprowadzenie pętli: W każdej chwili gdy używasz Synth Drum, wciśnij przycisk [LOOP] aby wprowadzić pozycję pętli, numer pętli na wyświetlaczu zacznie migotać aby wskazać aktualną pozycję [LOOP] Wybór pętli: Gdy znajdujesz się w trybie wyboru pozycji, przekręć pokrętło [DIAL/ENTER] aby potwierdzić wybór, numer na wyświetlaczu przestanie migotać a muzyka zostanie zmieniona na odpowiednią pętle. Potwierdzenie wyboru pętli Kiedy numer pętli zacznie migotać, naciśnij przycisk [DIAL/ENTER] aby potwierdzić swój wybór, numer na ekranie przestanie migotać i muzyka zostanie zmieniona na tą znajdującą się w pętli.

7 Odtwarzanie i zatrzymywanie odtwarzania W każdej chwili podczas użytkowania Synth Drum, wciśnij [PLAY] aby odtworzyć muzykę, ponowne wciśnięcie [PLAY] zaskutkuje zatrzymaniem odtwarzania muzyki. Uwaga: Podczas przełączania ścieżki lub pętli [ PATCH/LOOP ] lub naciśnięciu przycisku [PLAY] w celu rozpoczęcia odtwarzania, dźwięk rozbrzmi po kilku sekundach.

8 Wprowadzanie pozycji EFX W dowolnym momencie korzystania z Synth Drum, naciśnij przycisk [EFX] aby wejść do edycji efektu, kropka znajdująca się po prawej stronie ekranu podświetli się aby zasygnalizować aktualną pozycję (Effects) Zmiana rodzaju efeku Będąc w trybie Effects Status, naciśnij przycisk [DIAL/ENTER] lub [EFX] aby zmienić typ efektu. Do wyboru jest 5 rodzajów efektów: Chorus, Flanger, Phaser, Delay, Reverb. Regulacja parametrów efektu: Będąc w trybie Effects Status, przekręć regulator [DIAL/ENTER] aby ustawić parametr efektu, zakres każdego z nich to 0-9. Uwaga: Tylko jeden efekt może zostać wybrany w jednej chwili. Gdy parametr = 0, efekt zostanie wyłączony. Lista EFX ( lista efektów ) EFEKT EKRAN Zakres Działania Znaczenie Parametru

9 SENSE W dowolnym momencie korzystania z Synth Drum, naciśnij przyciski [LOOP] i [PLAY] jednocześnie aby wejść w edycję ustawień czułości. Znajdując się w trybie edycji pozycji SENSE, przekręć regulator [DIAL/ENTER] aby zmienić ustawienie czułości, zakres: od 1 9, wyświetlacz powinien pokazać, wartość domyślna to. Uwaga: ustawienie to dotyczy obu części urządzenia: membrany oraz obręczy. W przypadku dokonania wyboru obu wartości, czułość membrany i obręczy zostanie zmieniona jednocześnie. W dowolnym momencie użytkowania Synth Drum, naciśnij [PATCH] i [EFX] jednocześnie aby wejść w tryb edycji prędkości krzywej. Kiedy znajdziesz się w trybie edycji krzywej (curve), przekręć regulator [DIAL/ENTER] aby zmienić prędkość krzywej, jest tam 9 krzywych do wyboru, na wyświetlaczu ukaże się, wartość domyślna to. UWAGA: CURVE zawiera obie krzywe prędkości ( obręcz i membrana ), kiedy wybierzesz ją, krzywe prędkości zmienią się razem. (w celu uzyskania szczegółów, patrz: Appendix)

10 Zapisywanie Ustawień 200 ustawień może zostać zapisanych i edytowanych przez użytkownika, włącza się w to modyfikowalne ustawienia takie jak: SENSE, CURVE i parametry efektów (effects). Użytkownik może zmienić te parametry i zapisać do innych pozycji w pamięci. W dowolnym momencie użytkowania Synth Drum, przytrzymaj przycisk [DIAL/ENTER] na 3 sekundy aby zachować czynność, wówczas numer ścieżki, środkowa i prawa kropka zaczną migotać równocześnie, przyciśnij [DIAL/ENTER] jeszcze raz aby potwierdzić, numer ścieżki na wyświetlaczu przestanie migotać. W trakcie zapisu (numer ścieżki, środkowa i prawa kropka będą migotać razem ), wciśnij inny przycisk (z wyłączeniem [DIAL/ENTER] aby wyjść z zapisu i wprowadzić odpowiednią pozycję. UWAGA: Po zapisaniu, ścieżki pozostaną zmienione nawet po ponownym uruchomieniu. UWAGA: Przywrócenie ustawień fabrycznych spowoduje przywrócenie oryginalnych ścieżek. Przywrócenie ustawień fabrycznych Funkcja factory reset przywróci wszystkie ustawienia Synth Drum. Wszystkie ścieżki zostaną wymazany i nadpisane przez fabryczne ustawienia, ustawienia SENSE and CURVE zostaną przywrócone do wartości domyślnych. Aby dokonać przywrócenia ustawień fabrycznych, podążaj za następującymi instrukcjami: Przytrzymaj przycisk [DIAL/ENTER] i przycisk power ON wyświetlaczu i będzie stale migotać. pojawi się na Uwaga: Jeśli zechcesz w trakcie wykonywania tej czynności wstrzymać się od jej wykonania, naciśnij inny przycisk (z wyjątkiem [DIAL/ENTER]), wówczas operacja zostanie anulowana.

11 Granie Podstawowe Techniki Gry Użyj swoich dłoni Użyj pałek perkusyjnych Użyj rózg

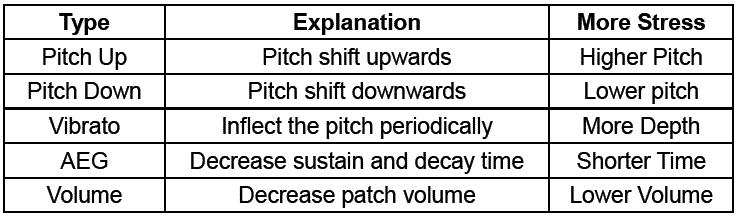

12 Efekt zmiany nacisku Synth Drum posiada czujnik nacisku znajdujący się pod membraną. Aby utworzyć efekt nacisku w trakcie gry, połóż swoją dłoń na membranie i zmieniaj siłę nacisku i uderzaj w membranę (możesz również najpierw uderzyć w membranę po czym położyć dłoń na niej i zmieniać siłę nacisku), uzyskasz wtedy specjalne brzmienie i zróżnicowanie typy efektów w różnych typach ustawień. Większy nacisk więcej efektów. Jest tu 5 rodzajów efektu nacisku ustawionych w różnych bankach pamięci: Pitch Up, Pitch Down, Vibrato, EAG, Volume. Każdej ścieżce w pamięci urządzenia został przypisany jeden z tych efektów, ustawienie to nie może być modyfikowane przez użytkownika. Lista efektów nacisku na membranę. Typ efektu Objaśnienie Zwiększenie nacisku Proszę przeczytać listę ścieżek (Patch List) zawartą w suplemencie Uwaga: Efekty zmiany nacisku są kontrolowane w trybie rzeczywistym, kiedy nacisk zostanie zmniejszony do zera efekt wyłączy się.

13 Na spodzie, pośrodku urządzenia znajduje się śrubka służąca do regulacji czułości nacisku na membranę. Użyj kluczyka dołączonego w zestawie aby poluzować lub naciągnąć w celu uzyskania mniejszej lub większej czułości.

14 Wymiana membrany Śruba x 5 Osłona obręczy Przewód sensora Membrana 1. Odkręć 5 śrub trzymających osłonę obręczy. 2. Delikatnie podnieś osłonę obręczy i zdejmij starą membranę. 3. Połóż nową membranę i połóż osłonę obręczy spowrotem. 4. Zakręć kolejno 5 śrub ( zgodnie lub przeciwnie do ruchu wskazówek zegara) Uwaga: Podczas wymiany membrany, zwróć uwagę na to aby nie pociągnąć lub nie przyciąć ich na tyle na ile to możliwe. Uwaga: Jeśli chcesz naciągnąć mocniej lub poluzować membranę, przekręć śruby kolejno (zgodnie lub przeciwnie do ruchu wskazówek zegara).

15 Specyfikacja Techniczna Liczba ustawień pamięci: 200 pozycji Liczba pętli: 100 pętli (50 pętli perkusyjnych + 50 melodii) Częstotliwość próbkowania: 44.1 khz Głębokość samplowania: 32 bity Ilość efektów: 5 rodzajów (Chorus, Flanger, Phaser, Delay, Reverb) Ilość efektów nacisku: 5 rodzajów (Pitch Up, Pitch Down, Vibrato, AEG, Volume) Rozmiar membrany: 8 cali Wymagania dot. Zasilania: zasilacz sieciowy 9V DC, 500 ma (dodatni biegun na środku) Wymiary: (Dł x Szer x Wys) 280 x 270 x 69 mm Waga: 1080 g Akcesoria: Instrukcja użytkownika, kluczyk perkusyjny, klucz imbusowy.

16 Rozwiązywanie Problemów Nie można włączyć urządzenia Sprawdź połączenie z zasilaniem Upewnij się, że zasilanie zostało podłączone prawidłowo. Sprawdź zasilacz Upewnij się, że korzystasz z zasilacza dołączonego w zestawie z urządzeniem. Brak dźwięku lub niski poziom głośności Sprawdź połączenie przewodów sygnałowych Upewnij się, że wszystkie przewody zostały podłączone prawidłowo. Sprawdź poziom głośności Synth Drum i wzmacniacza (słuchawki) Upewnij się, że przewody są połączone prawidłowo i nie ma problemu z ich jakością.

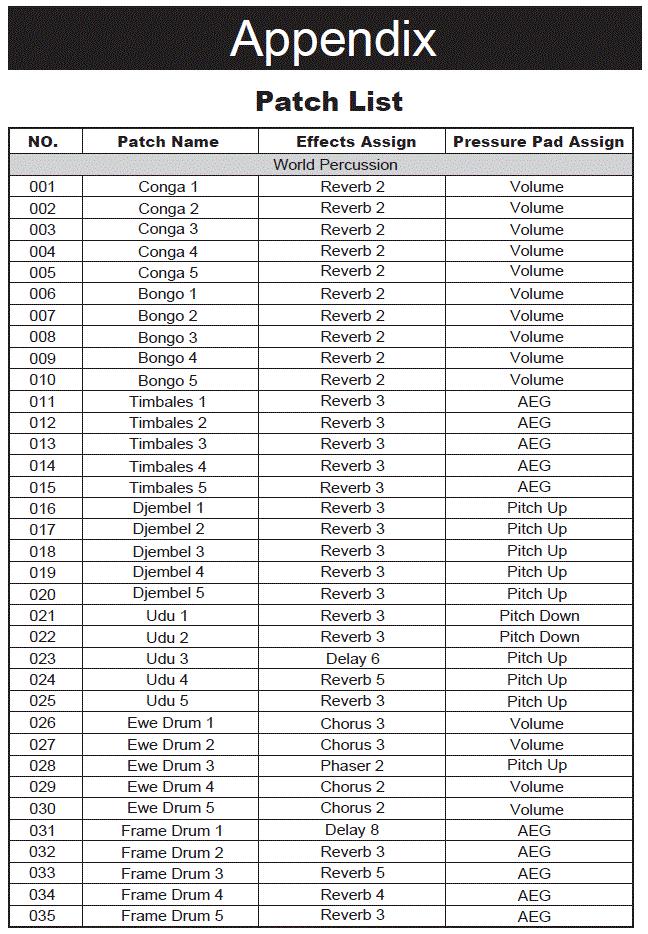

17

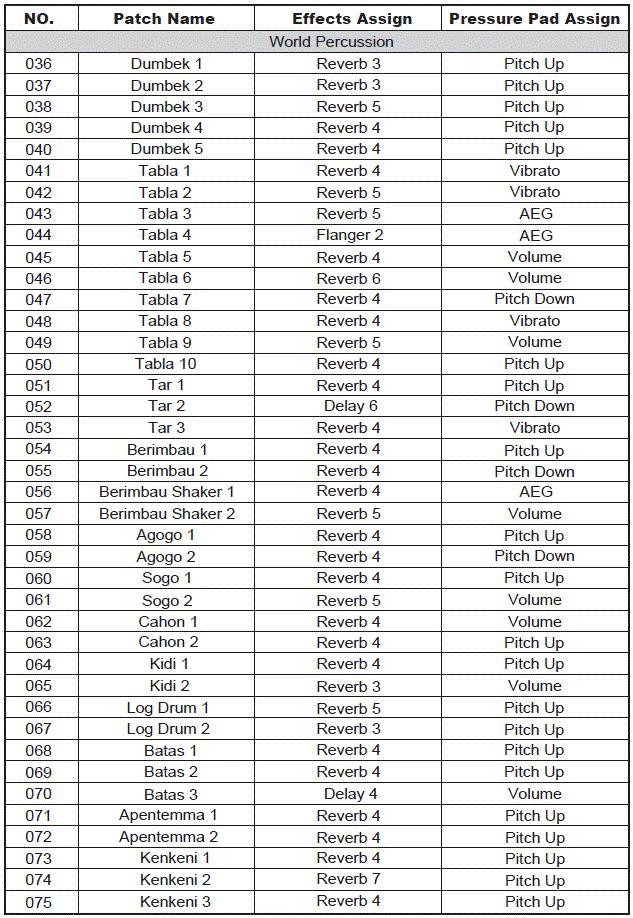

18

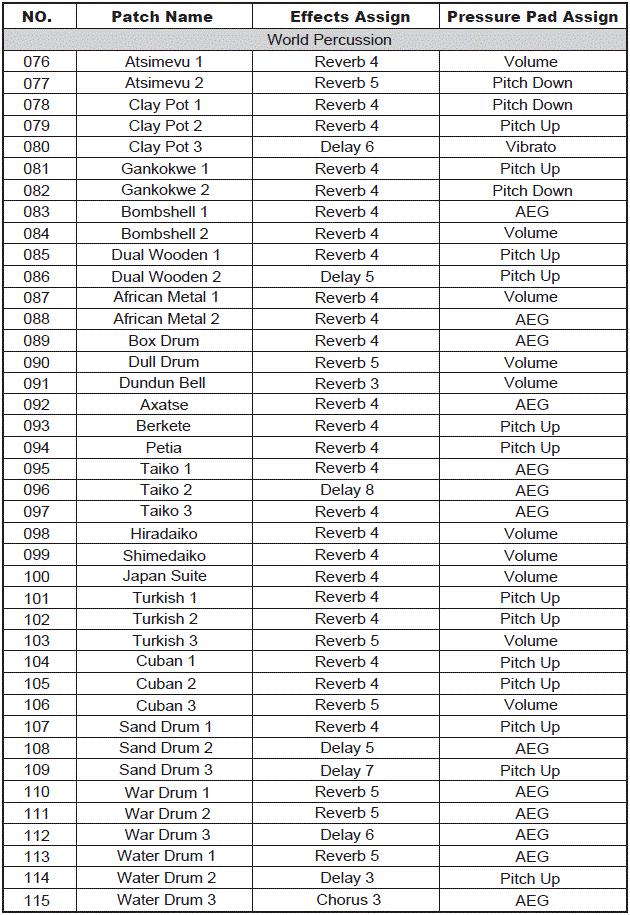

19

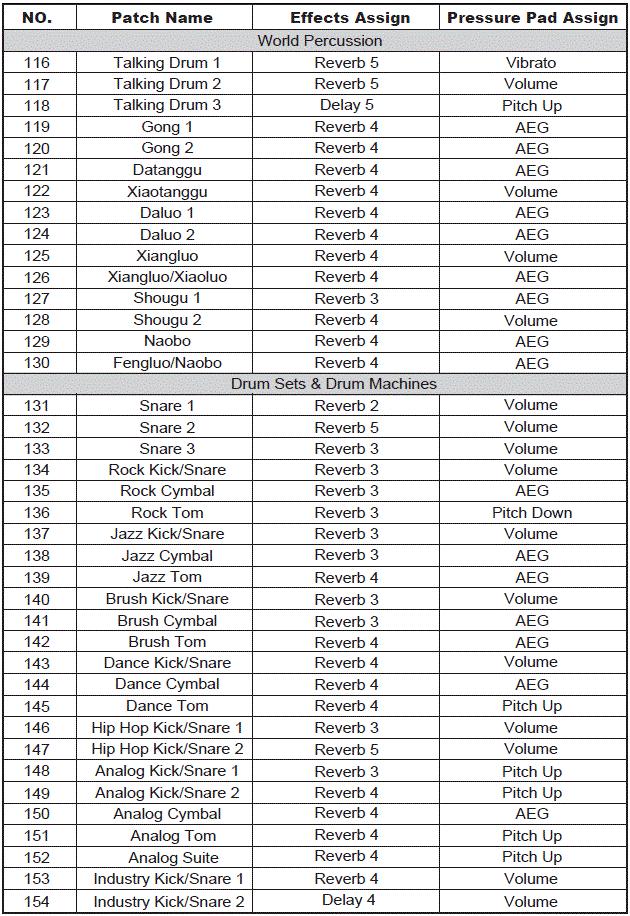

20

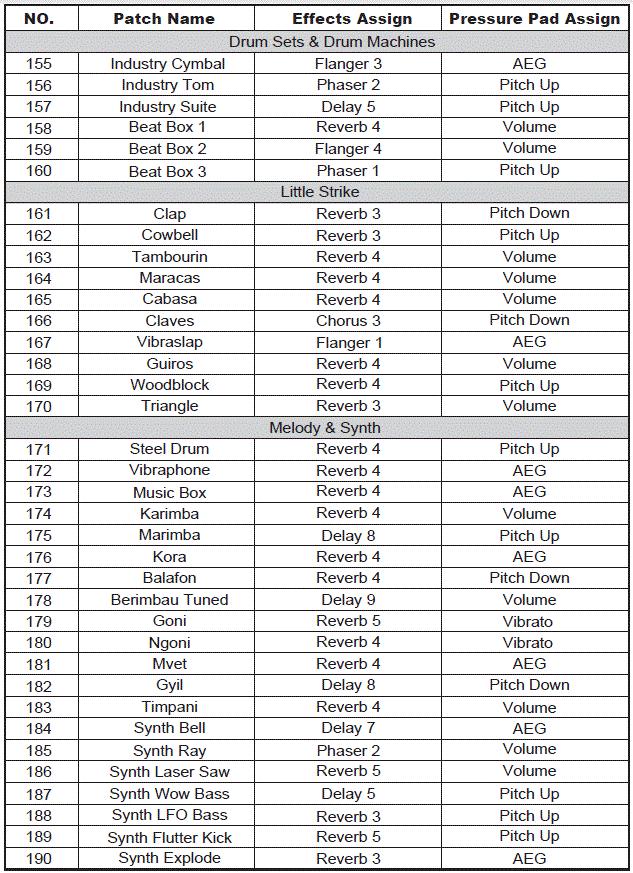

21

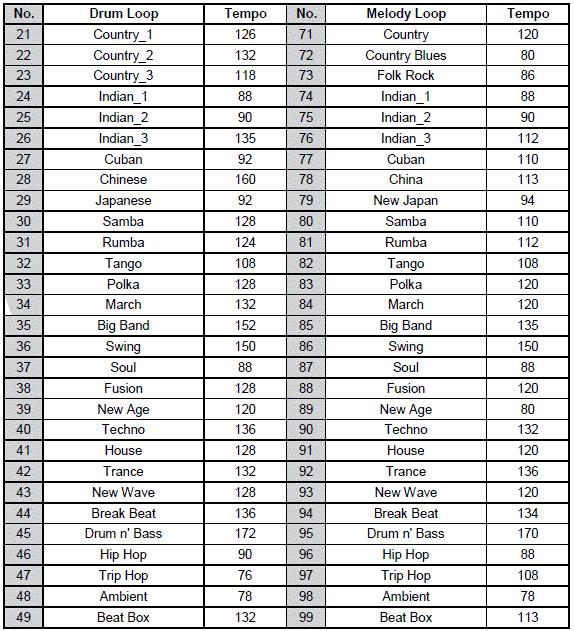

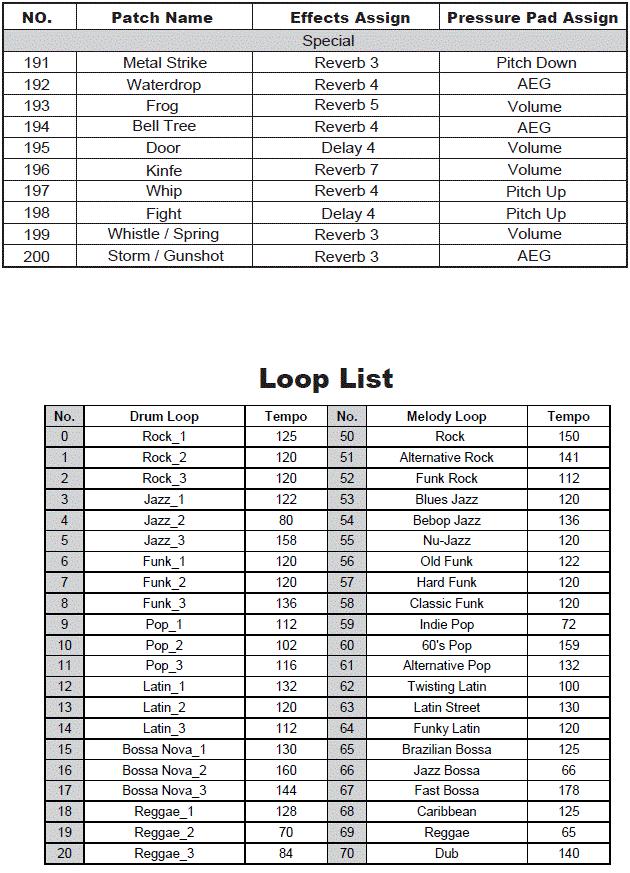

22 Lista Pętli

23

24 Lista Krzywych

25
