1 Przewodnik doboru optycznych przyrządów pomiarowych Właściwości POS 15/18 PLT 300 POS 150/180 Obsługa 2 osoby 1 osoba 1 osoba Sterownik bez PLC 300 (7 ) POC 200 (7 ) możliwość doposażenia do Tabletu (7 ) Auto-niwelacja nie nie Rozpoznanie celu Luneta, manualnie Kamera, automatycznie Luneta, manualnie/auto. Pomiar odległości Bez reflektorów Reflektory Zasięg Maks. zakres pomiaru Sterownik Zastosowania Obszar Stacjonowanie za pomocą Ławy sznurowej Punktów stałych Wytyczanie Punktów naziemnych Punktów na elewacji Osi budowlanych Łuków Obmiar Punkty (z reasekuracją) Osie Powierzchnie i pojemności Pozostałe Kontrola obrysu i nachylenia Pionowanie (szalunki) Format danych i podstawy Formaty danych Listy punktowe Plany cyfrowe Wymiana danych z PC USB Stick Cloud inne Czerwony laser soczewka, folia, «kocie oczy» 340 m --- Budownictwo naziemne (możliwe budownictwo podziemne i drogowe) CSV, TXT (2D DXF możliwy) nie nie Zielony laser soczewki, «kocie oczy» 50/100 m 50 m Budownictwo naziemne możliwe, automatycznie CSV, TXT 2D/3D DXF & DWG nie Czerwony laser soczewka, folia, «kocie oczy» 1000 m 800 m Budownictwo naziemne (możliwe budownictwo podziemne i drogowe) możliwe CSV, TXT 2D/3D DXF & DWG Zdalna konserwacja nie nie nie Przetwarzanie danych SW Hilti Profis Layout Office opcjonalnie opcjonalnie opcjonalnie Usługi: Certyfikowane szkolenia indywidualne lub firmowe Przetwarzanie danych w planach cyfrowych Nasi specjaliści z zakresu techniki pomiarów zaawansowanych są do Państwa dyspozycji.

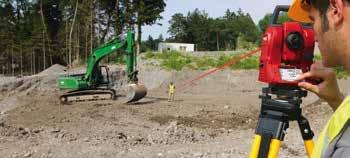

2 Tachimetr budowlany POS 15 (obsługiwany przez dwie osoby) Wytyczanie pozycji i poziomów przy wykonywaniu wykopów i deskowania oraz punktów mocowania do podłóg i sufitów Znakowanie punktów mocowania w płaszczyźnie pionowej na fasadach i ścianach Precyzyjne pomiary rzędnych i nachylenia Przenoszenie linii kontrolnych i punktów w pionie na kilka kondygnacji Sprawdzanie i ustawianie elementów kostrukcyjnych i deskowań Precyzyjny pomiar odległości i kątów Dokładny mierzenie odległości do powierzchni bez konieczności stosowania reflektorów Praktyczny dzięki diodzie informacyjnej operator łaty mierniczej może samodzielnie dokonać wyrównania podczas wytyczania Szybki nie wymaga blokowania, umożliwia jednoczesne obracanie i celowanie Przejrzysta informacja do użytkownika czytelny ekran dotykowy z dużymi znakami i symbolami, intuicyjne grafiki, przejrzyste wytyczne w postaci zadań pomiarowych Plany przechowywane w urządzeniu, co pozwala na wybór bezpośrednio na ekranie punktów układu z rysunków CAD zaimportowanych z komputera Dokładność pomiaru kąta (DIN 18723) Powiększenie Dokładność pomiaru odległości Klasa lasera Trasowanie (praca wykonywana przez dwie osoby) 5 30 x ±3 mm + 2 ppm <4,75 mw, nm, Klasa 3R (EN ), Klasa IIIa (FDA CFR 21 art. 1040) Pamięć danych zapisów Rodzaj wyświetlacza Wyświetlacz kolorowy (ekran dotykowy), 320 x 240 pikseli Rodzaj kompensatora 2-osiowy, cieczowy Stopień ochrony IP IP 56 (IEC 529) Czas pracy z akumulatorem Li-Ion 16 h Ciężar 4 kg POS 15 1x Tachimetry POS 15, 2x Bateria POA 80, 1x Klucz nastawczy POW 10, 1x Folia refleksyjna POAW-4 (5) zestaw, 1x Zasilacz POA 81, 1x Zasilacz POA 82 POS 15 + PUA 35 1x Tachimetry POS 15, 2x Bateria POA 80, 1x Tyczka z reflektorem POA 50, 1x Klucz nastawczy POW 10, 1x Folia refleksyjna POAW-4 (5) zestaw, 1x Zasilacz POA 81, 1x Zasilacz POA 82, 1x Statyw PUA 35 ML4 1 szt ML4 1 szt

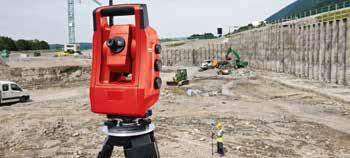

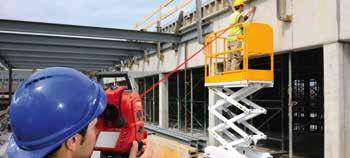

3 Tachimetr budowlany POS 18 (obsługiwany przez dwie osoby) Wytyczanie pozycji i poziomów przy wykonywaniu wykopów i deskowania oraz punktów mocowania na podłogach i sufitach Znakowanie punktów mocowania w płaszczyźnie pionowej na fasadach i ścianach Precyzyjne pomiary rzędnych i nachylenia Przenoszenie linii kontrolnych i punktów w pionie na kilka kondygnacji Sprawdzanie i ustawianie elementów kostrukcyjnych i deskowań Dokładny mierzenie odległości do powierzchni bez konieczności stosowania reflektorów Praktyczny dzięki diodzie informacyjnej operator łaty mierniczej może samodzielnie dokonać wyrównania podczas wytyczania Szybki nie wymaga blokowania, umożliwia jednoczesne obracanie i celowanie Przejrzysta informacja do użytkownika czytelny ekran dotykowy z dużymi znakami i symbolami, intuicyjne grafiki, przejrzyste wytyczne w postaci zadań pomiarowych Plany przechowywane w urządzeniu, co pozwala na wybór bezpośrednio na ekranie punktów układu z rysunków CAD zaimportowanych z komputera Dokładność pomiaru kąta (DIN 18723) Powiększenie Dokładność pomiaru odległości Klasa lasera Tyczenie (praca wykonywana przez dwie osoby) 2 30 x ±3 mm + 2 ppm <4,75 mw, nm, Klasa 3R (EN ), Klasa IIIa (FDA CFR 21 art. 1040) Pamięć danych zapisów Rodzaj wyświetlacza Wyświetlacz kolorowy (ekran dotykowy), 320 x 240 pikseli Rodzaj kompensatora 2-osiowy, cieczowy Stopień ochrony IP IP 56 (IEC 529) Czas pracy z akumulatorem Li-Ion 16 h Ciężar 4 kg POS 18 1x Tachimetry POS 18, 2x Bateria POA 80, 1x Tyczka z reflektorem POA 50, 1x Klucz nastawczy POW 10, 1x Folia refleksyjna POAW-4 (5) zestaw, 1x Zasilacz POA 81, 1x Zasilacz POA 82 POS 18 + PUA 35 1x Tachimetry POS 18, 2x Bateria POA 80, 1x Tyczka z reflektorem POA 50, 1x Klucz nastawczy POW 10, 1x Folia refleksyjna POAW-4 (5) zestaw, 1x Zasilacz POA 81, 1x Zasilacz POA 82, 1x Statyw PUA 35 ML4 1 szt ML4 1 szt

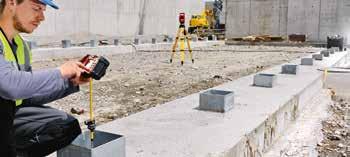

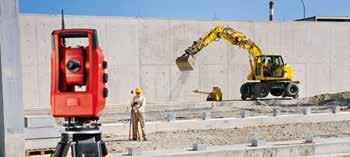

4 Zrobotyzowany tachimetr o dużym zasięgu POS 150 (obsługiwany przez jedną osobę) Wytyczanie pozycji i poziomów przy wykonywaniu wykopów i deskowania oraz punktów mocowania do podłóg i sufitów Dokładne pomiary offset i spadków Przenoszenie linii kontrolnych i punktów w pionie na kilka kondygnacji Pomiary powykonawcze, bezpośrednie pomiary powierzchni i planowanie Dokładny: mierzenie odległości do celu bez konieczności stosowania reflektorów Śledzenie celu: obsługa przez jedną osobę Prosty interfejs użytkownika: czytelny ekran dotykowy z dużymi znakami i symbolami, intuicyjne grafiki, przejrzyste wytyczne w postaci zadań pomiarowych Plany przechowywane w urządzeniu: możliwość wybierania bezpośrednio na ekranie punktów planu z rysunków CAD zaimportowanych z komputera Dokładność pomiaru kąta (DIN 18723) Powiększenie Dokładność pomiaru odległości Klasa lasera Odległość robocza maks. zdalnego sterowania Pamięć danych Rodzaj wyświetlacza Trasowanie (praca wykonywana przez jedną osobę)trasowanie (praca dla 1 osoby) 5 31 x ±2 mm + 2 ppm < 5 mw, 660 nm, Klasa 3R (IEC :2007), Klasa IIIa (FDA CFR 21 art. 1040) 1000 m zapisów Wyświetlacz monochromatyczny, 96 x 49 pikseli, Kolorowy wyświetlacz TFT, Ekran dotykowy, Podświetlenie, 5 poziomów Rodzaj kompensatora 2-osiowy, cieczowy Stopień ochrony IP IP 55 (IEC 529), IP 67 Czas pracy z akumulatorem Li-Ion 6 h POS 150 1x Tachimetry POS 150, 1x Klucz nastawczy POW 10 ML4 1 szt Kit POS POA 53 1x Tachimetry POS 150, 1x Klucz nastawczy POW 10, 2x Bateria POA 99, 1x Bateria POA 90 zestaw, 1x Tyczka z reflektorem POA 53, 1x Statyw PUA 36, 1x Kontroler POC 200, 1x Zestaw akcesoriów POA 200 walizka Kit POS POA 20 + POA 52 1x Tachimetry POS 150, 1x Klucz nastawczy POW 10, 2x Bateria POA 99, 1x Bateria POA 90 zestaw, 1x Tyczka z reflektorem POA 53, 1x Adapter do tyczki reflektora POAW 42, 1x Tyczka z reflektorem POA 52, 1x Statyw PUA 36, 1x Kontroler POC 200, 1x Zestaw akcesoriów POA 200 walizka, 1x Prism, 1x Dwójnóg POA 75 ML4 1 szt ML4 1 szt

5 Zrobotyzowany tachimetr o dużym zasięgu POS 180 (obsługiwany przez jedną osobę) Wytyczanie pozycji i poziomów przy wykonywaniu wykopów i deskowania oraz punktów mocowania do podłóg i sufitów Dokładne pomiary offset i spadków Przenoszenie linii kontrolnych i punktów w pionie na kilka kondygnacji Pomiary powykonawcze, bezpośrednie pomiary powierzchni i planowanie Mierzenie odległości bez konieczności stosowania reflektorów Śledzenie celu przy obsługiwaniu przez jedną osobę Nie wymaga blokowania: możliwość jednoczesnego obracania i celowania Czytelny ekran dotykowy z dużymi znakami i symbolami, intuicyjne grafiki, przejrzyste wytyczne w postaci zadań pomiarowych Możliwość wybierania bezpośrednio na ekranie punktów planu z rysunków CAD zaimportowanych z komputera Dokładność pomiaru kąta (DIN 18723) Powiększenie Dokładność pomiaru odległości Klasa lasera Odległość robocza maks. zdalnego sterowania Pamięć danych Rodzaj wyświetlacza Trasowanie (praca wykonywana przez jedną osobę)trasowanie (praca dla 1 osoby) 3 31 x ±2 mm + 2 ppm 5 mw, / IEC :2007), 21 CFR , 21 CFR , < 5 mw, 660 nm, Klasa 3R (IEC :2007), Klasa IIIa (FDA CFR 21 art. 1040) 1000 m zapisów Wyświetlacz monochromatyczny, 96 x 49 pikseli, Kolorowy wyświetlacz TFT, Ekran dotykowy, Podświetlenie, Kolorowy wyświetlacz TFT Rodzaj kompensatora 2-osiowy, cieczowy Stopień ochrony IP IP 55 (IEC 529), IP 67 Czas pracy z akumulatorem Li-Ion 6 h POS 180 1x Tachimetry POS 180, 1x Klucz nastawczy POW 10 ML4 1 szt Kit POS POA 53 1x Tachimetry POS 180, 1x Klucz nastawczy POW 10, 2 x Bateria POA 99, 1 x Bateria POA 90 zestaw, 1 x Tyczka z reflektorem POA 53, 1 x Statyw PUA 36, 1 x Kontroler POC 200, 1 x Zestaw akcesoriów POA 200 walizka Kit POS POA 20 + POA 52 1x Tachimetry POS 180, 1x Klucz nastawczy POW 10, 2x Bateria POA 99, 1x Bateria POA 90 zestaw, 1x Tyczka z reflektorem POA 53, 1x Tyczka z reflektorem POAW 42 adapter, 1x Tyczka z reflektorem POA 52, 1x Statyw PUA 36, 1x Kontroler POC 200, 1x Zestaw akcesoriów POA 200 walizka, 1x Prism, 1x Dwójnóg POA 75 ML4 1 szt ML4 1 szt

6 Wytrzymały tablet do zrobotyzowanego tachimetru POC 200 z 7 wyświetlaczem dotykowym oraz inteligentnym oprogramowaniem do tyczenia Najlepsza widoczność na ekranie spośród wszystkich narzędzi tego typu dostępnych na rynku Łatwy i intuicyjny w użyciu interfejs użytkownika POC 200 jest wykonane solidnie od wewnątrz i z zewnątrz, w stopniu ochrony IP65, z obudową chroniącą przed pyłem i wodą oraz certyfikacją potwierdzającą przydatność do celów militarnych MIL-STD-810G Solidne urządzenie z niezawodnym transferem danych za pośrednictwem Cirronet u Szybki procesor wysokiej częstotliwości zapewnia płynną i niezawodną pracę oprogramowania Łatwa aktualizacja za pomocą funkcji Hilti Auto Updater Rodzaj wyświetlacza Hybrydowy wyświetlacz dotykowy x 600 (typu transflective) Stopień ochrony IP MIL-STD-810G Zakres temperatur pracy C Ciężar 1.4 kg Wymiary (dł. x szer. x wys.) 240 x 160 x 40 mm POC 200 1x Kontroler POC 200 ML4 1 szt

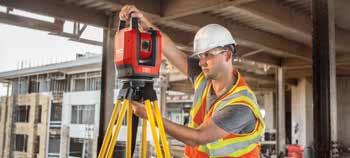

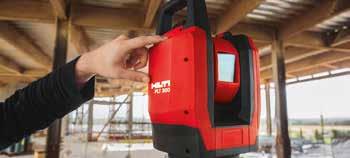

7 Łatwy w użyciu tachimetr budowlany PLT 300 obsługiwany przez jedną osobę, wyposażony w funkcje automatycznego ustawiania położenia oraz samopoziomowania, zapewniające maksymalną wygodę oraz szybkość tyczenia Tyczenie w 2D i 3D bezpośrednio na miejscu budowy Wytyczanie pozycji, poziomów przy wykonywaniu wykopów i deskowania oraz punktów mocowania do podłóg i sufitów Wytyczanie pojedynczych i podwójnych spadków Obmiar powykonawczy elementów istniejących Tyczenie i przenoszenie osi budowli Obliczanie powierzchni i objętości w czasie rzeczywistym Jednoosobowe tyczenie i mierzenie Automatyczny kompensator nachylenia brak potrzeby manualnego poziomowania Uruchamianie za pomocą naciśnięcia jednego przycisku Automatyczne ustawianie położenia na miejscu budowy umożliwiające błyskawiczne przygotowanie do pracy Akumulator 2.6 Ah kompatybilny ze wszystkimi urzadzeniami Hilti na platforme 22V Zielony laser dla zapewnienia lepszej widoczności Trasowanie (praca wykonywana przez jedną osobę)trasowanie (praca dla 1 osoby), Spadek w jednym kierunku, Poziomowanie, Pomiary i rejestrowanie, Linia ref. Powiększenie 5 x Dokładność pomiaru odległości ±3 mm + 10 ppm Klasa lasera Klasa 2 (IEC :2008) Odległość robocza maks. 50 m zdalnego sterowania Rodzaj kompensatora 2-osiowy Stopień ochrony IP IP 55 (IEC 529) Czas pracy z akumulatorem Li-Ion 5 h Ciężar 5.31 kg Wymiary (dł. x szer. x wys.) 215 x 175 x 330 mm PLT 300 A22 1x Layout tool PLT 300, 1x Walizka ML4 1 szt

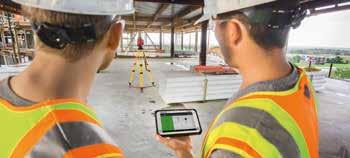

8 Wytrzymały tablet PLC 300 do tachimetru budowlanego PLT 300 z 7 wyświetlaczem dotykowym Tworzenie punktów i linii na podstawie danych CAD, bezpośrednio na wyświetlaczu Przenoszenie wysokości w trybie płaszczyzny, spadku w jednym kierunku albo spadku w dwóch kierunkach Pomiar istniejących elementów na potrzeby dokumentacji Obliczanie objętości i powierzchni w czasie rzeczywistym Wykonywanie obmiaru powykonawczego Wzmocniony wyświetlacz zaprojektowany, aby wytrzymać najtrudniejsze warunki na budowie Intuicyjne oprogramowanie do wykonywania zadań związanych z wytyczaniem planu placu budowy oraz pomiarami Możliwość bezpośredniego importowania danych CAD 2D oraz 3D Duży wyświetlacz pozwalający na komfortowe przeglądanie danych Integracja z biblioteką obiektów Hilti BIM Trasowanie (praca wykonywana przez jedną osobę)trasowanie (praca dla 1 osoby) Pamięć danych Wewnętrzna pamięć flash Rodzaj wyświetlacza Wyświetlacz dotykowy x 800 WXGA Stopień ochrony IP IP 65 Czas pracy z akumulatorem Li-Ion 14 h Ciężar 540 PLC 300 1x Bateria POA 93, 1x Prostownik POA 92, 1x Kontroler PLC 300 ROW zapakowany, 1x Kabel sieciowy GB, 1x Kabel sieciowy CH, 1x Kabel sieciowy ITALY, 1x Firmware (PLC 300) Android, 1x PROFIS Layout Field ML4 1 szt

9 Akcesoria PLT 300 POS 150 / 180 POS 15 / 18 POT 10 Dane do zamówienia Grupa rabatowa Opakowanie pzawiera Wkręt samowiercący POA 32 zestaw ML4 1 szt Zestaw 4 śrub do mocowania zacisku POA 73 do kontrolera POC 200 Końcówka drążka reflektora POA 33 mała ML4 1 szt Wkręt samowiercący POA 34 mała Zapasowa śruba do przesuwnego pryzmatu 360 łaty POA 53; śruba służąca do blokowania pryzmatu na żółtej łacie POA 35 Drążek POA 35 Zapasowa łata do zestawu POA 53, składająca się z 4 żółtych części ze skalą Przycisk kulkowy POA 36 Pokrętło kuliste z gwintem wewnętrznym 5/8 i regulowaną poziomicą 40 ; do stosowania z pryzmatem POA 20 lub POA 25 Leveller POA 37 adapter Adapter do uchwytu pryzmatu z dwoma gwintami zewnętrznymi 5/8 regulowaną precyzyjną poziomicą 25 Bateria POA 93 Akumulator do PLC 300 ML4 1 szt ML4 1 szt ML4 1 szt ML4 1 szt ML4 1 szt Prostownik POA 92 Do PLC 300 ML4 1 szt Uchwyt szybkomocujący POA 79 ML4 1 szt Pryzmat POA 25 ML4 1 szt Płytka celownicza POA 26 square ML4 1 szt Walizka PLT 300 ML4 1 szt Stylus pen POW 96 Do PLC 300 Pasek do noszenia POA 28 Do walizka PLT 300 ML4 1 szt ML4 1 szt Folia przylepna POA 30 ML4 1 szt Płytka kalibracyjna POA 31 85x85 mm ML4 1 szt Adapter żerdzi reflektora POAW 50 ML4 1 szt Adapter żerdzi reflektora POAW 44 ML4 1 szt Uchwyt szybkomocujący POA 73 Uchwyt szybkomocujący do mocowania sterownika do teleskopowego pręta odbłyśnika ML4 1 szt

10 Akcesoria PLT 300 POS 150 / 180 POS 15 / 18 POT 10 Dane do zamówienia Grupa rabatowa Opakowanie pzawiera Statyw PUA 35 ML4 1 szt Drewniany statyw z gwintem 5/8, z możliwością regulacji wysokości w zakresie od 1,06 m do 1,70 m Akumulator POA 80 ML4 1 szt Bateria Li-Ion do sterownika POC 100 i tachimetrów POS 15/18 Zasilacz POA 81 Do ładowania sterownika POC 100 lub tachimetrów POS 15/18 (POS 15/18 wymagają dodatkowego prostownika POA 82) ML4 1 szt Prostownik POA 82 Do ładowania akumulatorów POA 80 ML4 1 szt Reflector rod POA 50 Pręt odbłyśnika do precyzyjnego kierowania do punktu (skala metryczna) Przewód USB POW 90 Do przenoszenia danych z komputera do tachimetrów mechanicznych POC 100 lub POS 15/18 ML4 1 szt ML4 1 szt Nośnik pamięci PSA 97 USB ML4 1 szt Meterriss-Plakette RS 50, rot 3 cm Reflex Do wszystkich tachimetrów, z płytkami celowniczymi 30x30 mm, zakres pomiarowy do 100 m Folia refleksyjna POAW-4 (5) zestaw Zestaw 5 szt. folii odblaskowej służącej do umieszczania punktów odniesienia na podwyższonych obiektach ML4 1 szt ML4 1 szt Płyta refleksyjna POAW-3 ML4 1 szt Drążek POAW-1 ML4 1 szt Reflector rod tip tip POAW-2 ML4 1 szt Spodarka POAW 70 Płytka mocująca do urządzenia geodezyjnego ML4 1 szt Naklejka ostrz. przed promieniem lasera ML4 1 szt Płytka do statywu POA 701 ML4 1 szt Adapter do pryzmatu POA 702 ML4 1 szt Tłok nurnikowy POA 703 ML4 1 szt Set POAW-3 + POA 52 + POPA 75 ML4 1 szt

11 Akcesoria PLT 300 POS 150 / 180 POS 15 / 18 POT 10 Dane do zamówienia Grupa rabatowa Opakowanie pzawiera Statyw PUA 36 ML4 1 szt Statyw z regulacją wysokości do bezpiecznego i pewnego ustawiania tachimetru. Można stosować wraz z POS 15/18 Uchwyt ścienny POA 74 Do mocowania do kolumny i montażu tachimetru ML4 1 szt Prostownik POA 87 zestaw Do ładowania akumulatorów POA 84. Zestaw zawiera POA 85 (zasilacz) i POA 86 (podstawa akumulatora) Pryzmat POA 20 Pryzmat 360, przydatny szczególnie w trybie śledzenia i tyczenia (stała pryzmatu +2 mm) Pryzmat POA 21 Mały pryzmat 360, przydatny szczególnie w trybie śledzenia i tyczenia na krótkich dystansach (stała pryzmatu +2 mm) Pryzmat POA 22 Idealny do montażu punktów odniesienia, również do tyczenia i innych zadań (stała pryzmatu -30 mm i 0 m - zamiennie) Pryzmat POA 23 Do montażu na ścianie lub kolumnie jako punkt odniesienia (stała pryzmatu = -25 mm) ML4 1 szt ML4 1 szt ML4 1 szt ML4 1 szt ML4 1 szt Set Pryzmat POA 24 Mały pryzmat 360 z krótkim prętem odbłyśnika do precyzyjnych pomiarów Tyczka reflektora POA 52 Teleskopowy pręt odbłyśnika do montażu różnych pryzmatów Tyczka z reflektorem POA 53 Pręt odbłyśnika do precyzyjnego kierowania do punktu ML4 1 szt ML4 1 szt ML4 1 szt Dwójnóg POA 75 ML4 1 szt Statyw dla reflektora PUA 37 Do ustawiania pręta odbłyśnika ML4 1 szt Adapter do tyczki reflektora POAW 40 ML4 1 szt Adapter do tyczki reflektora POAW 41 ML4 1 szt
