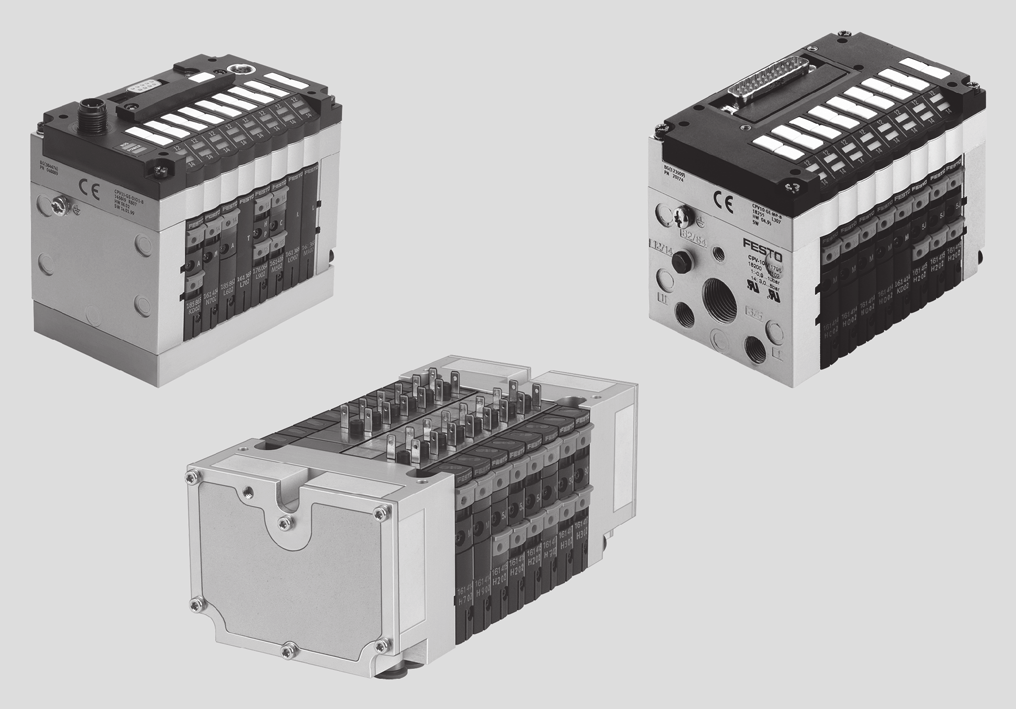

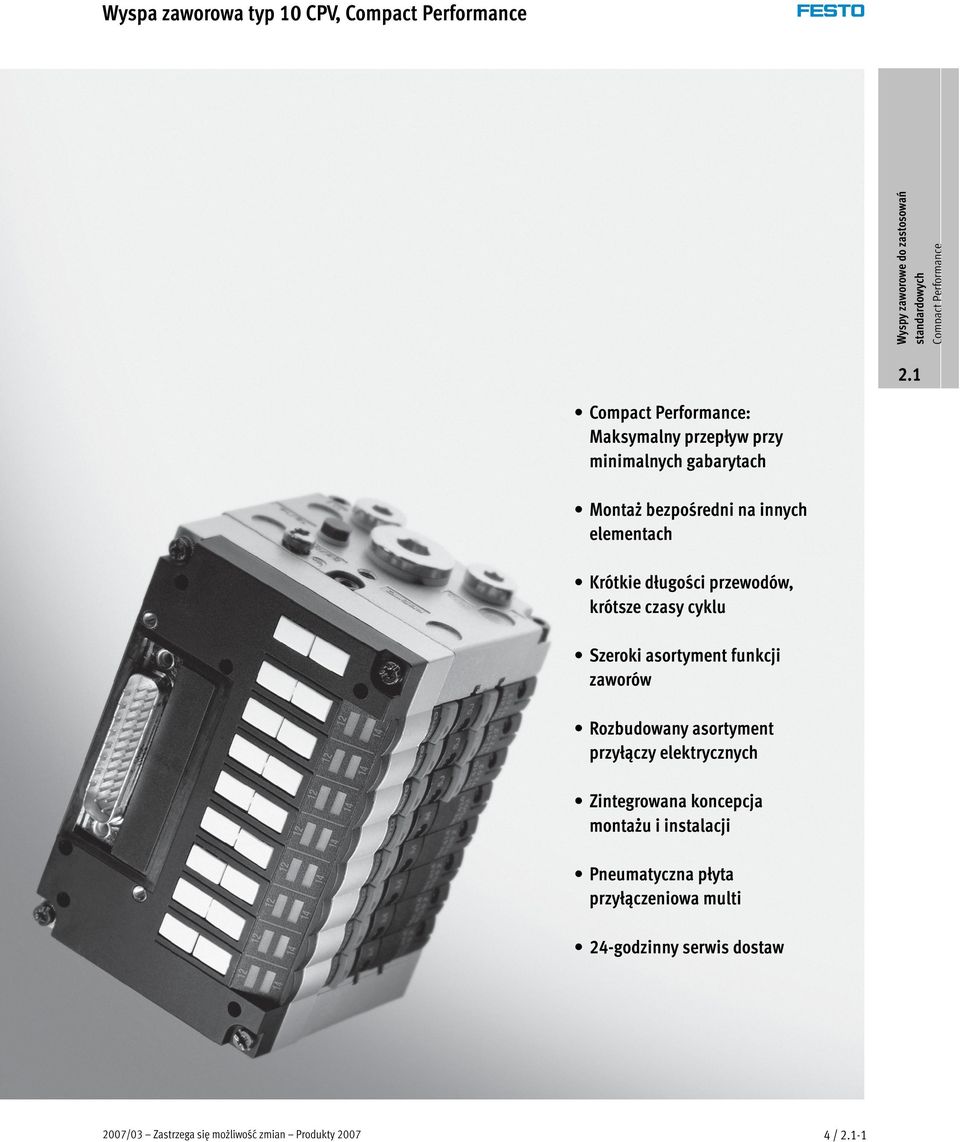

1 Wyspa zaworowa typ 10 CPV, : Maksymalny przepływ przy minimalnych gabarytach Montaż bezpośredni na innych elementach Krótkie długości przewodów, krótsze czasy cyklu Szeroki asortyment funkcji zaworów Rozbudowany asortyment przyłączy elektrycznych Zintegrowana koncepcja montażu i instalacji Pneumatyczna płyta przyłączeniowa multi 24-godzinny serwis dostaw 2007/03 Zastrzega się możliwość zmian Produkty /-1

2 Wyspa zaworowa typ 10 CPV, Główne cechy Nowatorskierozwiązanie Elastyczność Niezawodność Łatwy montaż Konstrukcja sześcienna zapewnia dużą wydajność i mały ciężar Niskie koszty instalacji i podłączenia do magistrali Do zdecentralizowanych maszyn i systemów, na przykład w technice manipulatorów w technice przenośników w przemyśle maszyn pakujących w systemach sortowania w funkcjach potokowych na maszynach ac Zintegrowana diagnostyka, condition monitoring (Fieldbus Direct) Elastyczne i efektywne podłączenie od 2 do 8 modułów zaworów Wysoka elastyczność dzięki: różnorodnym funkcjom pneumatycznym (warianty zaworów) różnymzakresomciśnienia pracy na podciśnieniu integracji generatora podciśnienia płytom z przekaźnikami jako wyjścia elektryczne e Płyty separujące do tworzenia stref ciśnieniowych Płyty zaślepki do późniejszej rozbudowy Diody LED Pomocnicze ręczne uruchamianie Stopień ochrony IP 65 Znak CE, UL Część pneumatyczna zarówno w wersji przyłączy indywidualnych i multi-pin jest opisana szczegółowo na następujących stronach. Jednostka gotowa od razu do pracy, już zmontowana i przetestowana Niższe koszty doboru, zamawiania, montażu i uruchomienia Bezpieczny montaż na ścianę lub na szynie H Pneumatyczna płyta Multipol szybki montaż bez konieczności rozłączania przewodów pneumatycznych Montaż zoptymalizowany do zabudowy w szafkach sterujących Informacje o funkcjach elektrycznych można znaleźć w rozdziałach CPV z Fieldbus Direct 4/4.7-2 Komponenty AS-interface 4/ System instalacyjny CP 4/ /-2 Produkty 2007 Zastrzega się możliwość zmian 2007/03

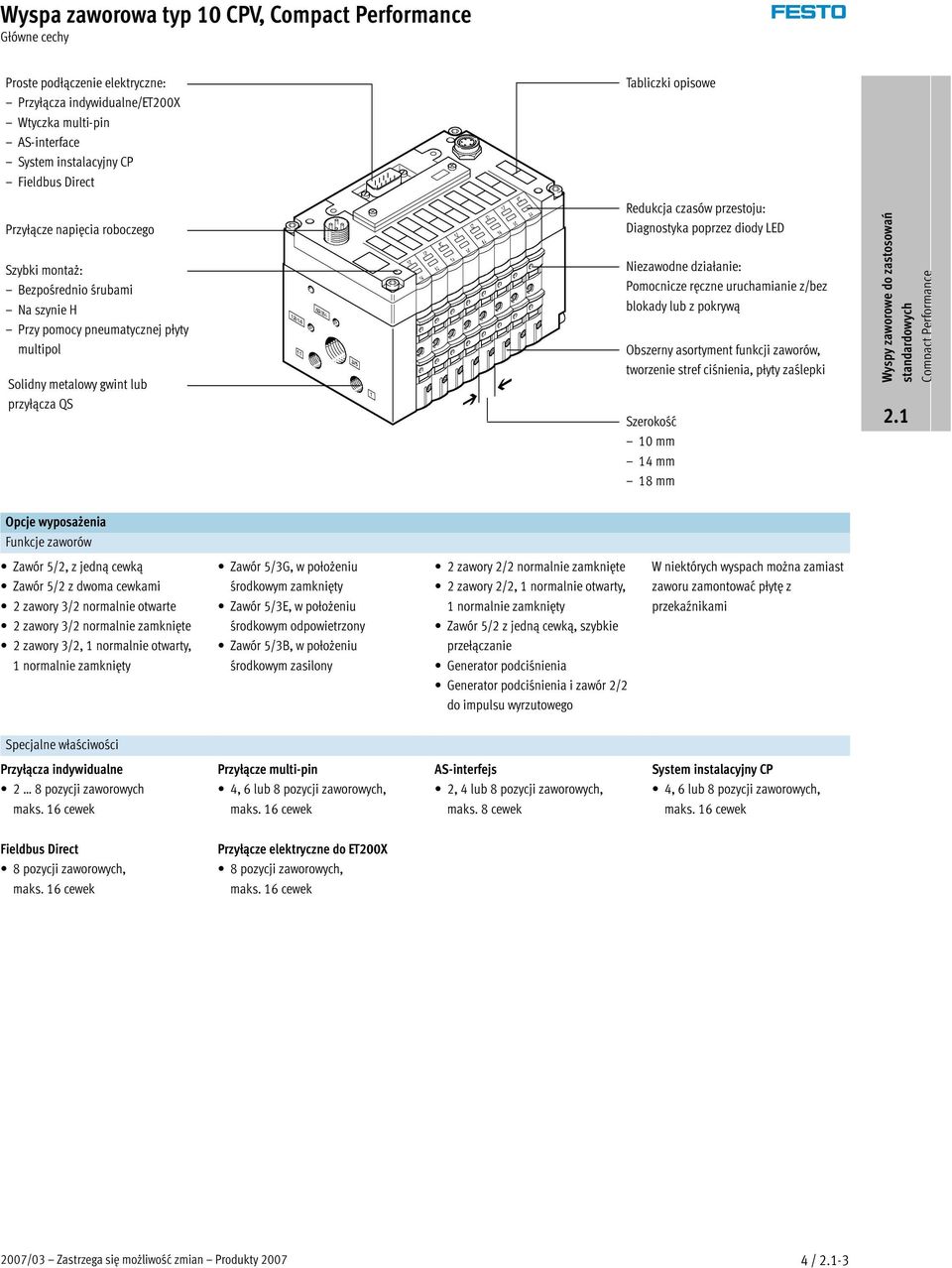

3 Wyspa zaworowa typ 10 CPV, Główne cechy Proste podłączenie elektryczne: Przyłącza indywidualne/et200x Wtyczkamulti-pin AS-interface System instalacyjny CP Fieldbus Direct Przyłącze napięcia roboczego Szybki montaż: Bezpośrednio śrubami NaszynieH Przy pomocy pneumatycznej płyty multipol Solidnymetalowygwintlub przyłącza QS Tabliczki opisowe Redukcja czasów przestoju: Diagnostyka poprzez diody LED Niezawodne działanie: Pomocnicze ręczne uruchamianie z/bez blokady lub z pokrywą Obszerny asortyment funkcji zaworów, tworzenie stref ciśnienia, płyty zaślepki Szerokość 10mm 14mm 18mm Opcje wyposażenia Funkcje zaworów Zawór 5/2, z jedną cewką Zawór 5/2 z dwoma cewkami 2 zawory 3/2 normalnie otwarte 2 zawory 3/2 normalnie zamknięte 2 zawory 3/2, 1 normalnie otwarty, 1 normalnie zamknięty Zawór 5/3G, w położeniu środkowym zamknięty Zawór 5/3E, w położeniu środkowym odpowietrzony Zawór 5/3B, w położeniu środkowym zasilony 2 zawory 2/2 normalnie zamknięte 2 zawory 2/2, 1 normalnie otwarty, 1 normalnie zamknięty Zawór 5/2 z jedną cewką, szybkie przełączanie Generator podciśnienia Generator podciśnienia i zawór 2/2 do impulsu wyrzutowego W niektórych wyspach można zamiast zaworu zamontować płytę z przekaźnikami Specjalne właściwości Przyłącza indywidualne 2 8pozycjizaworowych maks. 16 cewek Przyłącze multi-pin 4,6lub8pozycjizaworowych, maks. 16 cewek AS-interfejs 2,4lub8pozycjizaworowych, maks. 8 cewek System instalacyjny CP 4,6lub8pozycjizaworowych, maks. 16 cewek Fieldbus Direct 8 pozycji zaworowych, maks. 16 cewek Przyłącze elektryczne do ET200X 8 pozycji zaworowych, maks. 16 cewek 2007/03 Zastrzega się możliwość zmian Produkty /-3

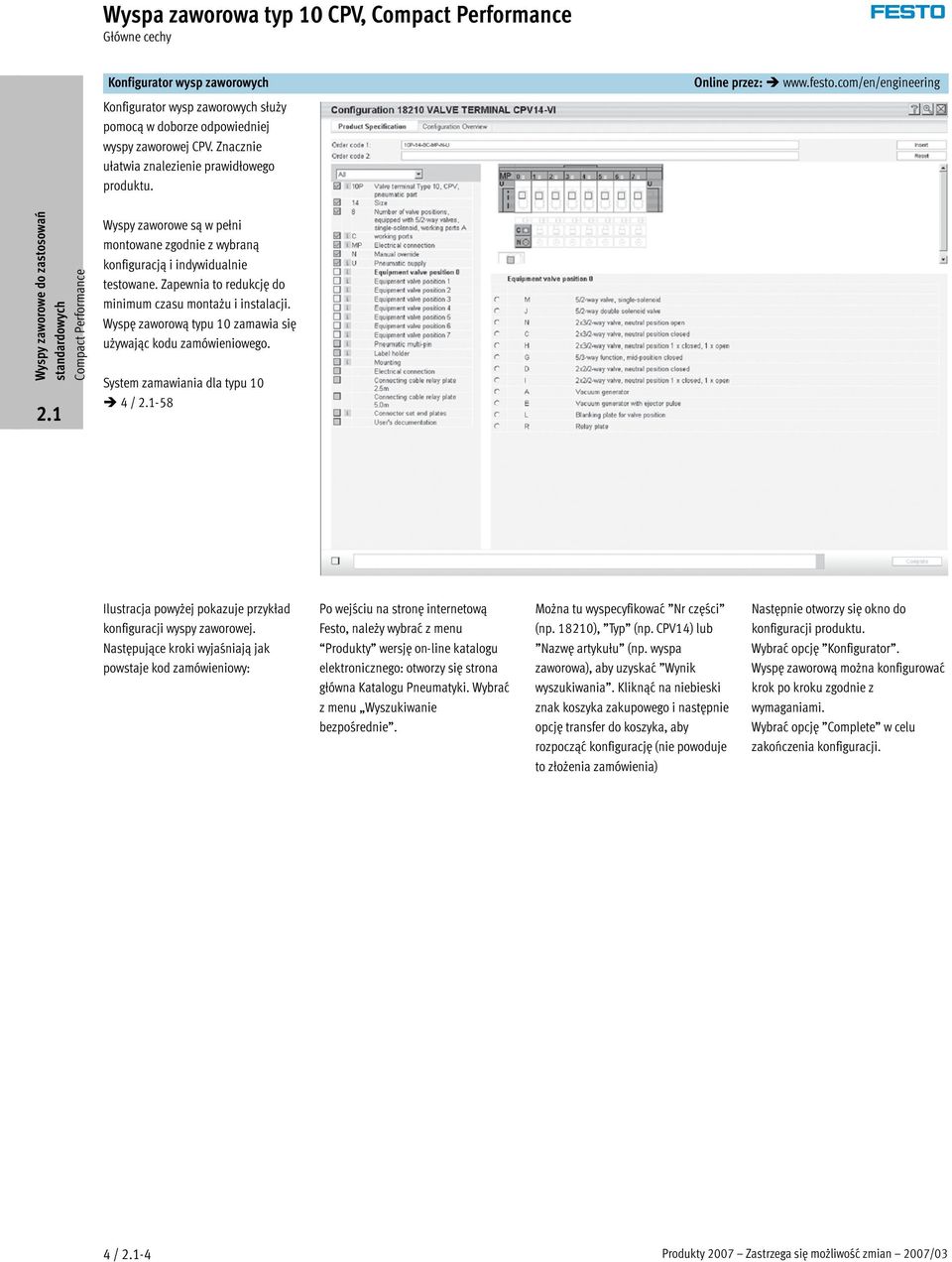

4 Wyspa zaworowa typ 10 CPV, Główne cechy Konfigurator wysp zaworowych Konfigurator wysp zaworowych służy pomocą w doborze odpowiedniej wyspy zaworowej CPV. Znacznie ułatwia znalezienie prawidłowego produktu. Online przez: Wyspy zaworowe są w pełni montowane zgodnie z wybraną konfiguracją i indywidualnie testowane. Zapewnia to redukcję do minimum czasu montażu i instalacji. Wyspę zaworową typu 10 zamawia się używając kodu zamówieniowego. System zamawiania dla typu 10 4 / -58 Ilustracja powyżej pokazuje przykład konfiguracji wyspy zaworowej. Następujące kroki wyjaśniają jak powstaje kod zamówieniowy: Po wejściu na stronę internetową Festo, należy wybrać z menu Produkty wersję on-line katalogu elektronicznego: otworzy się strona główna Katalogu Pneumatyki. Wybrać z menu Wyszukiwanie bezpośrednie. Można tu wyspecyfikować Nr części (np ), Typ (np. CPV14) lub Nazwę artykułu (np. wyspa zaworowa), aby uzyskać Wynik wyszukiwania. Kliknąć na niebieski znak koszyka zakupowego i następnie opcję transfer do koszyka, aby rozpocząć konfigurację (nie powoduje to złożenia zamówienia) Następnie otworzy się okno do konfiguracji produktu. Wybrać opcję Konfigurator. Wyspę zaworową można konfigurować krok po kroku zgodnie z wymaganiami. Wybrać opcję Complete w celu zakończenia konfiguracji. 4/-4 Produkty 2007 Zastrzega się możliwość zmian 2007/03

5 Wyspa zaworowa typ 10 CPV, Główne cechy Przyłącza elektryczne Przyłącza indywidualne Przyłącze Multi-pin Podłączenie jest niezależne od stosowanej technologii sterowania. Zapewnia prawidłową polaryzację podczas instalacji. Wtyczka podłączeniowa jest wyposażona w Sygnały sterujące z sterownika do wyspy zaworowej są transmitowane przez fabryczny kabel wielożyłowy lub samodzielnie montowane złącze diodę LED pokazującą stan przełączania cewki i zawiera zabezpieczenie przed przeciążeniem. Jest również wbudowana funkcja redukcji poboru prądu. multi-pin, co znacznie skraca czas instalacji. W wtyczce multi-pin jest zintegrowany obwód redukcji poboru prądu przez zawory. Indywidualne przyłącza pozwalają na wysterowanie od 2 do 16 cewek (wyspy od 2 do 8 pozycji zaworowych, również nieparzyste ilości pozycji). Ta wyspa zaworowa może być wyposażonaod4do16cewek(4,6 lub 8 pozycji zaworowych). Przyłącze AS-interface Specjalną właściwością AS-interface jest możliwość równoczesnej transmisji danych i zasilania elektrycznego przez jeden kabel dwużyłowy. Wyprofilowany kabel zabezpiecza przed zmianą polaryzacji. Jeżeli zawory muszą być odłączone od głównego zasilania w stanie awaryjnym, wówczas mogą być również zasilane elektrycznie przez oddzielne przyłącze. Wyspa zaworowa z AS-interface może być skonfigurowana w następujący sposób: bez wejść z dwoma lub czterema pozycjami zaworowymi (maks. 4 cewki) i dodatkowe zasilanie elektryczne, ustawianie na przełącznikach DIL z czterema wejściami i czterema pozycjami zaworowymi (maks. 8 cewek) z czterema lub ośmioma wejściami i czterema lub ośmioma pozycjami zaworowymi (maks. 8 cewek) i dodatkowym zasilaniem elektrycznym z czterema lub ośmioma wejściami i czterema lub ośmioma pozycjami zaworowymi włączając w to wolne pozycje (maks. 6 cewek) i dodatkowe zasilanie elektryczne do pracy A/B wg SPEC. Dodatkowe informacje Info 220 NO TAG 2007/03 Zastrzega się możliwość zmian Produkty /-5

6 Wyspa zaworowa typ 10 CPV, Główne cechy Przyłącza elektryczne System instalacyjny CP/CPI Wyspy zaworowe z przyłączem fieldbus są przeznaczone do podłączenia wyspy do nadrzędnych systemów sterowania. Moduł fieldbus lub sterownik również pozwalają na podłączenie zdecentralizowanych modułów wejść/wyjść. Obsługiwane są następujące protokoły fieldbus: Festo fieldbus, ABB CS31, Moeller Suconet K Interbus Allen Bradley (1771 RIO) DeviceNet Profibus DP, 12 MBd CANopen CC-Link Cztery linie w każdej do 32 wejść i wyjśćmożnapodłączyćdomodułu fieldbus lub sterownika. Wyspa zaworowa CPV jest tu traktowana podobnie jak moduł wyjść z 8wyjściami(4,6lub8pozycji zaworowych/4 do 16 cewek na terminal). Kable połączeniowe transmitują zasilanie elektryczne dla modułów wejść i napięcie dla zaworów jak również sygnały sterujące. Dodatkowe informacje Info 221 NO TAG Fieldbus Direct Fieldbus Fieldbus Direct jest systemem dla kompaktowego podłączenia wysp zaworowych CPV, CPV-SC, CPA-SC lub CDVI do różnych standardów magistral takich jak Profibus i DeviceNet. Moduł fieldbus jest bezpośrednio zintegrowany w interfejsie elektrycznym wyspy zaworowej i dlatego zajmuje minimalną przestrzeń. Opcja linii rozszerzającej CP pozwala na zastosowanie funkcji i komponentów z systemu CP. Zamiast modułu wyjść z 8 wyjściami cyfrowymi można zastosować wyspę zaworową z 4, 6 lub 8 pozycjami zaworowymi (4 do 16 cewek na terminal). Dodatkowe informacje Info 201 NO TAG ET200X interfejs pneumatyczny do CPV10 i CPV14 Zaadaptowanie wyspy zaworowej CPV do modułu wejść/wyjść ET200X z Siemens: Połączenie modułów ET200X i funkcji pneumatycznych wysp zaworowych CPV zapewnia wysoko zintegrowane rozwiązania automatyzacji dla systemów wykorzystujących napędy elektryczne i pneumatyczne z 8 pozycjami zaworowymi do 16 zaworów CPV Szybkie i bezpieczne połączenia IP65 Wyspy zaworowe CPV10 i CPV14 Wysoki stopień ochrony IP65/IP67 Konstrukcja modułowa 4/-6 Produkty 2007 Zastrzega się możliwość zmian 2007/03

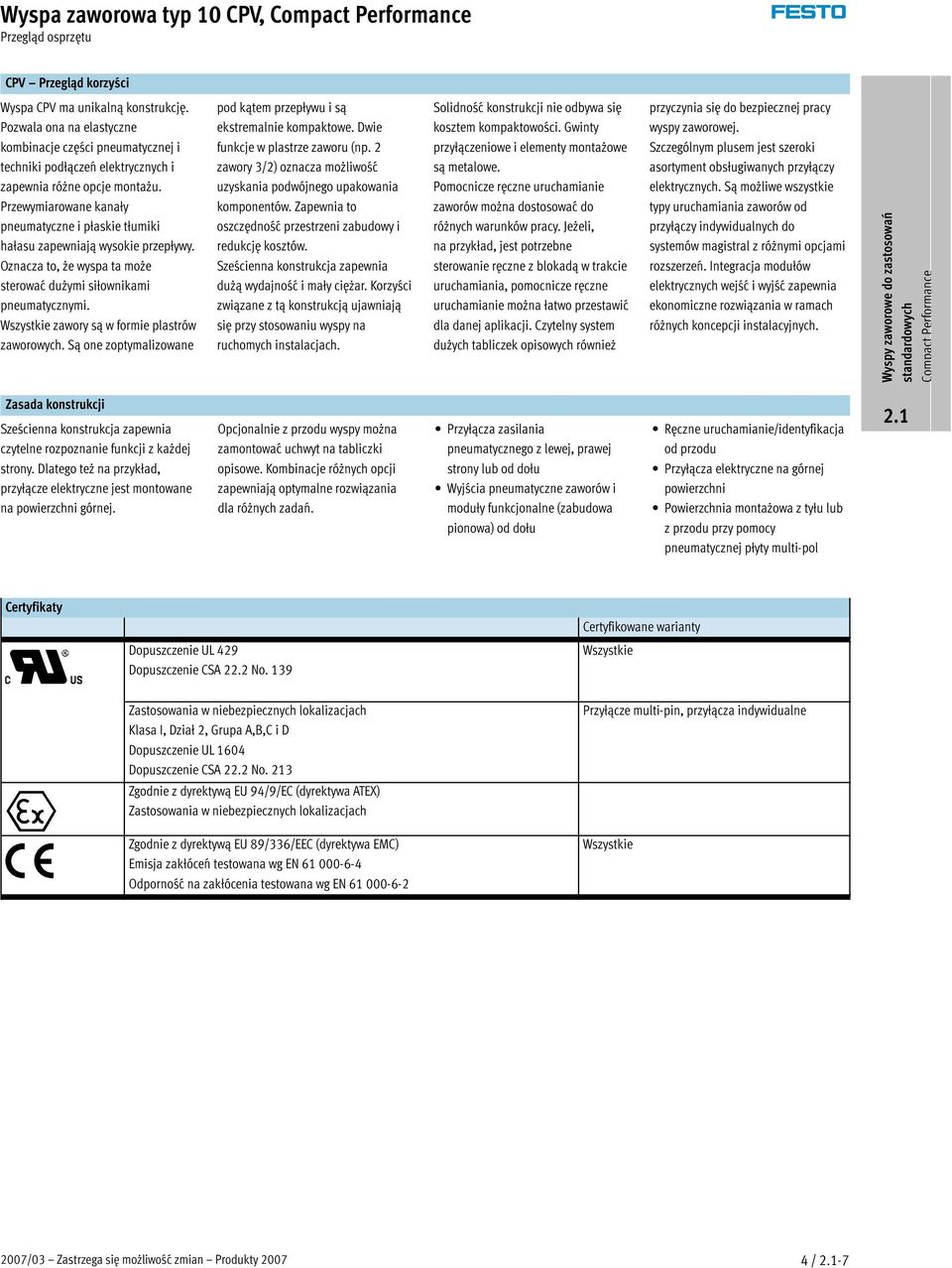

7 Wyspa zaworowa typ 10 CPV, Przegląd osprzętu CPV Przegląd korzyści WyspaCPVmaunikalnąkonstrukcję. Pozwala ona na elastyczne kombinacje części pneumatycznej i techniki podłączeń elektrycznych i zapewnia różne opcje montażu. Przewymiarowane kanały pneumatyczne i płaskie tłumiki hałasu zapewniają wysokie przepływy. Oznaczato,żewyspatamoże sterować dużymi siłownikami pneumatycznymi. Wszystkie zawory są w formie plastrów zaworowych. Są one zoptymalizowane pod kątem przepływu i są ekstremalnie kompaktowe. Dwie funkcje w plastrze zaworu (np. 2 zawory 3/2) oznacza możliwość uzyskania podwójnego upakowania komponentów. Zapewnia to oszczędność przestrzeni zabudowy i redukcję kosztów. Sześcienna konstrukcja zapewnia dużą wydajność i mały ciężar. Korzyści związane z tą konstrukcją ujawniają się przy stosowaniu wyspy na ruchomych instalacjach. Solidność konstrukcji nie odbywa się kosztem kompaktowości. Gwinty przyłączeniowe i elementy montażowe są metalowe. Pomocnicze ręczne uruchamianie zaworów można dostosować do różnych warunków pracy. Jeżeli, na przykład, jest potrzebne sterowanie ręczne z blokadą w trakcie uruchamiania, pomocnicze ręczne uruchamianie można łatwo przestawić dla danej aplikacji. Czytelny system dużych tabliczek opisowych również przyczynia się do bezpiecznej pracy wyspy zaworowej. Szczególnym plusem jest szeroki asortyment obsługiwanych przyłączy elektrycznych. Są możliwe wszystkie typy uruchamiania zaworów od przyłączy indywidualnych do systemów magistral z różnymi opcjami rozszerzeń. Integracja modułów elektrycznych wejść i wyjść zapewnia ekonomiczne rozwiązania w ramach różnych koncepcji instalacyjnych. Zasada konstrukcji Sześcienna konstrukcja zapewnia czytelne rozpoznanie funkcji z każdej strony. Dlatego też na przykład, przyłącze elektryczne jest montowane na powierzchni górnej. Opcjonalnie z przodu wyspy można zamontować uchwyt na tabliczki opisowe. Kombinacje różnych opcji zapewniają optymalne rozwiązania dla różnych zadań. Przyłącza zasilania pneumatycznego z lewej, prawej stronyluboddołu Wyjścia pneumatyczne zaworów i moduły funkcjonalne (zabudowa pionowa) od dołu Ręczne uruchamianie/identyfikacja od przodu Przyłącza elektryczne na górnej powierzchni Powierzchnia montażowa z tyłu lub z przodu przy pomocy pneumatycznej płyty multi-pol Certyfikaty Dopuszczenie UL 429 Dopuszczenie CSA 22.2 No. 139 Certyfikowane warianty Wszystkie Zastosowania w niebezpiecznych lokalizacjach Klasa I, Dział 2, Grupa A,B,C i D Dopuszczenie UL 1604 Dopuszczenie CSA 22.2 No. 213 Zgodnie z dyrektywą EU 94/9/EC (dyrektywa ATEX) Zastosowania w niebezpiecznych lokalizacjach Zgodnie z dyrektywą EU 89/336/EEC (dyrektywa EMC) Emisja zakłóceń testowana wg EN Odporność na zakłócenia testowana wg EN Przyłącze multi-pin, przyłącza indywidualne Wszystkie 2007/03 Zastrzega się możliwość zmian Produkty /-7

8 Wyspa zaworowa typ 10 CPV, Przegląd osprzętu Przegląd Wyspa zaworowa CPV 1 ac ab 2 aa aj Podstawowa jednostka elektryczna (Fieldbus Direct, system instalacyjny CP, AS-interface, przyłącze multi-pin, przyłącza indywidualne) 2 Prawapłytakońcowazpłaskim tłumikiem hałasu 3 Szeroki asortyment funkcji zaworów 4 Prawa płyta końcowa (gwintowane przyłącza, nie w połączeniu z pneumatyczną płytą multi-connector) 5 Uchwyt do tabliczek opisowych 6 Złącza wtykowe QS 7 Moduł funkcjonalny (montaż pionowy) 8 Pneumatyczna płyta przyłączeniowa 9 Lewa płyta końcowa (gwintowane przyłącza, nie w połączeniu z pneumatyczną płytą multi-connector) aj Lewa płyta końcowa z płaskim tłumikiem hałasu aa Mocowanie na szynę H ab Mocowanie na ścianę ac Gniazdo wtykowe z kablem do podłączeń indywidualnych 4/-8 Produkty 2007 Zastrzega się możliwość zmian 2007/03

9 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty pneumatyczne Zawory Zawory CPV są zaworami płytowymi tj. dodatkowo oprócz funkcji zaworu zawierają wszystkie kanały pneumatyczne do zasilania, odpowietrzenia i wyjścia robocze. Kanały zasilające są centralnym komponentem plastra zaworowego i pozwalają na bezpośredni przepływ powietrza przez plaster zaworu. Pomaga to w osiągnięciu maksymalnych przepływów. Wszystkie zawory mają pilota pneumatycznego do optymalizacji wydajności. Funkcja zaworu jest oparta na systemie tłoczkowym z opatentowanym uszczelnieniem, co gwarantuje możliwość stosowania w szerokim zakresie zastosowań i dużą żywotność. Komponenty pneumatyczne i funkcje Funkcja zaworu Kod Symbol graficzny Wielkość Opis M Zawór 5/2, z jedną cewką Pneumatyczna sprężyna powrotna F są zawsze identyczne dla wszystkich typów uruchamiania. Większość funkcji jest również dostępna dla różnych wielkości zaworów. Ograniczenia są podawane przy danych elementach. Zawór F ma zmodyfikowany system pilota, który zapewnia krótsze czasy on/off. Dostępny tylko dla wielkości 10 mm Krótki czas przełączania Pneumatyczna sprężyna powrotna J Zawór 5/2 z dwoma cewkami C 2 zawory 3/2, jednocewkowe Normalnie zamknięte Pneumatyczna sprężyna powrotna N H 2 zawory 3/2, jednocewkowe Normalnie otwarte Pneumatyczna sprężyna powrotna Przy pomocy tych zaworów otwartych w położeniu spoczynkowym można zrealizować funkcję zaworu 5/3 zasilonego w położeniu środkowym 2 zawory 3/2, jednocewkowe Normalnie 1 otwarty (pilot 12) 1 zamknięty (pilot 14) Do optymalizacji ruchu siłownika. Przy równoczesnym uruchomieniu obu cewek odpowiada funkcji zaworu M (zawór 5/2 z jedną cewką). Ponieważ obszar tłoka z każdej strony można zasilić lub odpowietrzyć oddzielnie, to oznacza to, że siłownik może pracować szybciej. Pneumatyczna sprężyna powrotna 2007/03 Zastrzega się możliwość zmian Produkty /-9

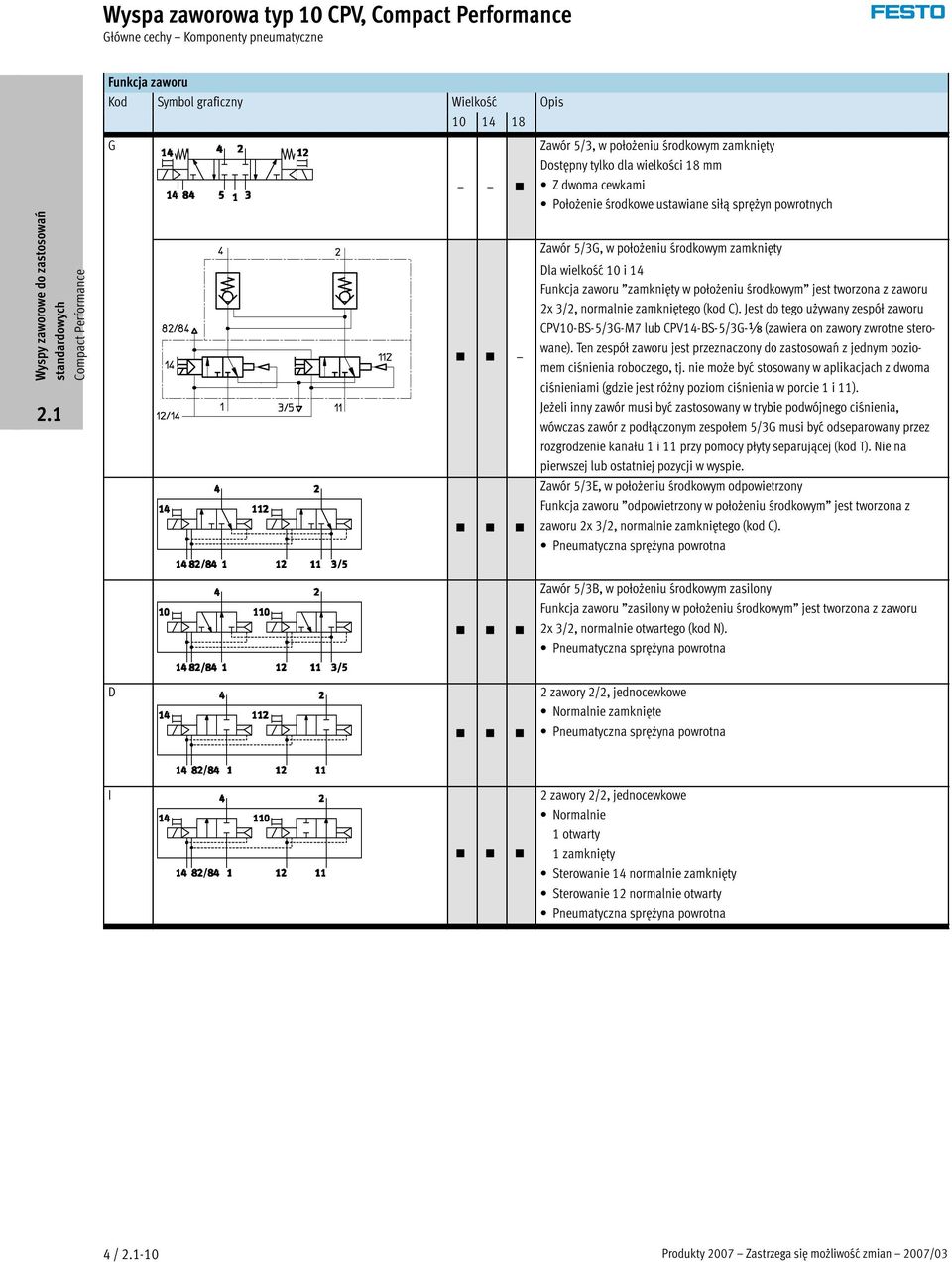

10 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty pneumatyczne Funkcja zaworu Kod Symbol graficzny Wielkość Opis G Zawór 5/3, w położeniu środkowym zamknięty Dostępny tylko dla wielkości 18 mm Z dwoma cewkami Położenie środkowe ustawiane siłą sprężyn powrotnych Zawór 5/3G, w położeniu środkowym zamknięty Dla wielkość 10 i 14 Funkcja zaworu zamknięty w położeniu środkowym jest tworzona z zaworu 2x 3/2, normalnie zamkniętego (kod C). Jest do tego używany zespół zaworu CPV10-BS-5/3G-M7 lub CPV14-BS-5/3G- (zawiera on zawory zwrotne sterowane). Ten zespół zaworu jest przeznaczony do zastosowań z jednym poziomem ciśnienia roboczego, tj. nie może być stosowany w aplikacjach z dwoma ciśnieniami (gdzie jest różny poziom ciśnienia w porcie 1 i 11). Jeżeli inny zawór musi być zastosowany w trybie podwójnego ciśnienia, wówczas zawór z podłączonym zespołem 5/3G musi być odseparowany przez rozgrodzenie kanału 1 i 11 przy pomocy płyty separującej (kod T). Nie na pierwszej lub ostatniej pozycji w wyspie. Zawór 5/3E, w położeniu środkowym odpowietrzony Funkcja zaworu odpowietrzony w położeniu środkowym jest tworzona z zaworu 2x 3/2, normalnie zamkniętego (kod C). Pneumatyczna sprężyna powrotna Zawór 5/3B, w położeniu środkowym zasilony Funkcja zaworu zasilony w położeniu środkowym jest tworzona z zaworu 2x 3/2, normalnie otwartego (kod N). Pneumatyczna sprężyna powrotna D 2 zawory 2/2, jednocewkowe Normalnie zamknięte Pneumatyczna sprężyna powrotna I 2 zawory 2/2, jednocewkowe Normalnie 1 otwarty 1zamknięty Sterowanie 14 normalnie zamknięty Sterowanie 12 normalnie otwarty Pneumatyczna sprężyna powrotna 4 / -10 Produkty 2007 Zastrzega się możliwość zmian 2007/03

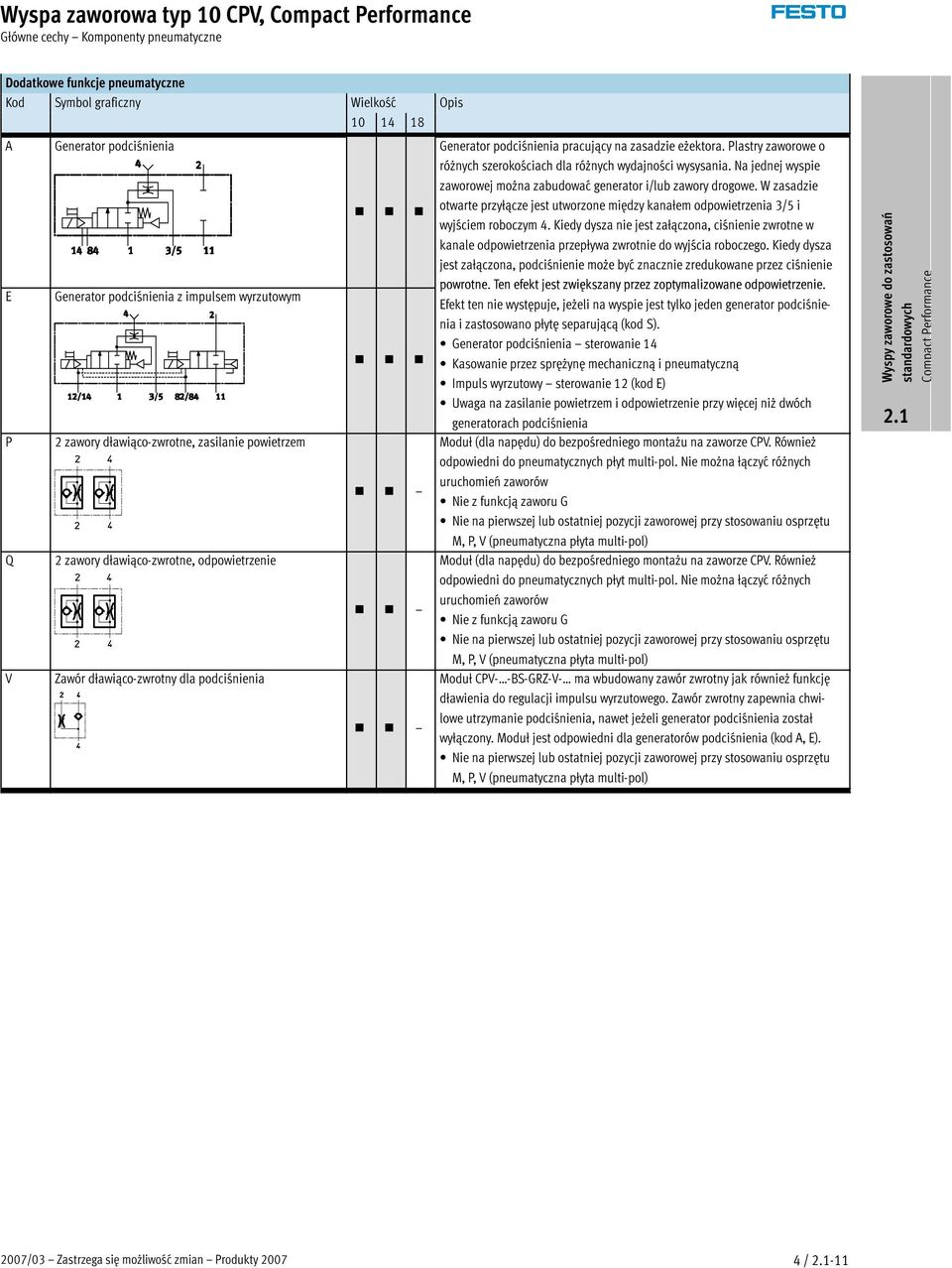

11 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty pneumatyczne Dodatkowe funkcje pneumatyczne Kod Symbol graficzny Wielkość Opis A E P Q V Generator podciśnienia Generator podciśnienia z impulsem wyrzutowym 2 zawory dławiąco-zwrotne, zasilanie powietrzem 2 zawory dławiąco-zwrotne, odpowietrzenie Zawór dławiąco-zwrotny dla podciśnienia Generator podciśnienia pracujący na zasadzie eżektora. Plastry zaworowe o różnych szerokościach dla różnych wydajności wysysania. Na jednej wyspie zaworowej można zabudować generator i/lub zawory drogowe. W zasadzie otwarte przyłącze jest utworzone między kanałem odpowietrzenia 3/5 i wyjściem roboczym 4. Kiedy dysza nie jest załączona, ciśnienie zwrotne w kanale odpowietrzenia przepływa zwrotnie do wyjścia roboczego. Kiedy dysza jest załączona, podciśnienie może być znacznie zredukowane przez ciśnienie powrotne. Ten efekt jest zwiększany przez zoptymalizowaneodpowietrzenie. odpowietrzenie Efekt ten nie występuje, jeżeli na wyspie jest tylko jeden generator podciśnienia i zastosowano płytę separującą (kod S). Generator podciśnienia sterowanie 14 Kasowanie przez sprężynę mechaniczną i pneumatyczną Impuls wyrzutowy sterowanie 12 (kod E) Uwaga na zasilanie powietrzem i odpowietrzenie przy więcej niż dwóch generatorach podciśnienia Moduł (dla napędu) do bezpośredniego montażu na zaworze CPV. Również odpowiedni do pneumatycznych płyt multi-pol. Nie można łączyć różnych uruchomień zaworów Nie z funkcją zaworu G Nie na pierwszej lub ostatniej pozycji zaworowej przy stosowaniu osprzętu M, P, V (pneumatyczna płyta multi-pol) Moduł (dla napędu) do bezpośredniego montażu na zaworze CPV. Również odpowiedni do pneumatycznych płyt multi-pol. Nie można łączyć różnych uruchomień zaworów Nie z funkcją zaworu G Nie na pierwszej lub ostatniej pozycji zaworowej przy stosowaniu osprzętu M, P, V (pneumatyczna płyta multi-pol) Moduł CPV- -BS-GRZ-V- ma wbudowany zawór zwrotny jak również funkcję dławienia do regulacji impulsu wyrzutowego. Zawór zwrotny zapewnia chwilowe utrzymanie podciśnienia, nawet jeżeli generator podciśnienia został wyłączony. Moduł jest odpowiedni dla generatorów podciśnienia (kod A, E). Nie na pierwszej lub ostatniej pozycji zaworowej przy stosowaniu osprzętu M, P, V (pneumatyczna płyta multi-pol) 2007/03 Zastrzega się możliwość zmian Produkty / -11

12 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty pneumatyczne Tworzenie stref ciśnienia Różne ciśnienia na porcie 1 i 11 dają dwa poziomy ciśnienia dla jednego zaworu. Oznacza to, że na przykład siłownik może wysuwać się przy wysokim ciśnieniu, a cofać na niższym cisnieniu w celu oszczędzania energii. Maksymalna liczba możliwych stref ciśnienia jest określona przez kombinację następujących komponentów: Płyty separujące Kod Symbol graficzny Wielkość Uwaga T Płyty separujące (do tworzenia stref ciśnieniowych), kanał zasilający 1 odseparowany Odpow. pilotów Zasilanie pilotów Odpow. Zasilanie Zasilanie 82/84 12/14 3/ Zastosowanych płyt separujących Typu płyt końcowych Typu zaworów Wyspę zaworową CPV można podzielić na 2 do 4 stref ciśnienia przy użyciu płyt separujących. Płyta separująca (kod T) jest stosowana do separowania kanału zasilania (port 1 i 11), do tworzenia dwóch stref ciśnienia. Nie na pierwszej lub ostatniej pozycji w wyspie NiezrodzajemzasilaniapneumatycznegoA,B,C,D,U,V,W,X S Płyty separujące (do tworzenia stref ciśnieniowych), kanał zasilający 1 i odpowietrzenie 3/5 odseparowane Odpow. pilotów Zasilanie pilotów Odpow. Zasilanie 82/84 12/14 3/5 1 Płyta separująca (kod S) rozcina kanał odpowietrzający 3/5 jak również kanał zasilający 1 i 11. Ta płyta powinna być stosowana, jeżeli jedna strefa jest w zakresie podciśnienia, aby uniknąć wpływu na podciśnienie lub aby zabezpieczyć przed ciśnieniem zwrotnym sąsiednie zawory. Nie na pierwszej lub ostatniej pozycji w wyspie NiezrodzajemzasilaniapneumatycznegoA,B,C,D,U,V,W,X (zasilanie pneumatyczne z jednej strony) Zasilanie 11 L Wolna pozycja (pozycja rezerwowa) Wolna pozycja jest tworzona przez płytę zaślepkę (kod L), na tej pozycji można później zamontować zawór. Odpow. pilotów 82/84 Zasil. pilotów Odpow. Zasilanie 12/14 3/5 1 Zasilanie 11 R Płyta przekaźników (2 styki przełączne) Płytę przekaźników (kod R) z stykami normalnie otwartymi można zastosować zamiast zaworu. Każda płyta ma dwa przekaźniki do uruchamiania dwóch wyjść elektrycznych. Obciążalność: 24 V DC, 1 A. Kabel łączący KRP Nie można stosować uchwytu do tabliczek opisowych 4 / -12 Produkty 2007 Zastrzega się możliwość zmian 2007/03

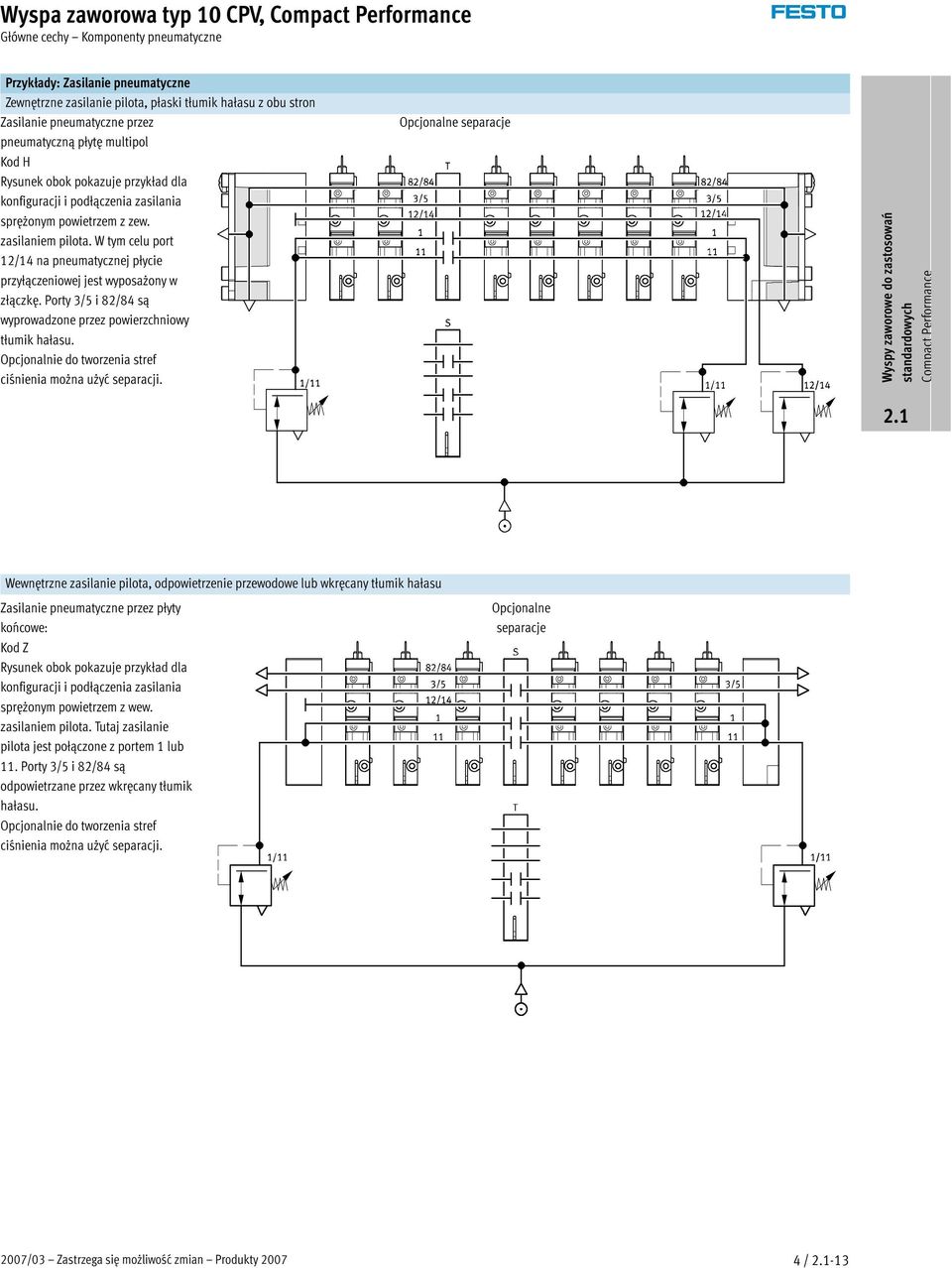

13 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty pneumatyczne Przykłady: Zasilanie pneumatyczne Zewnętrzne zasilanie pilota, płaski tłumik hałasu z obu stron Zasilanie pneumatyczne przez pneumatyczną płytę multipol Kod H Rysunek obok pokazuje przykład dla konfiguracji i podłączenia zasilania sprężonympowietrzemzzew. zasilaniem pilota. W tym celu port 12/14 na pneumatycznej płycie przyłączeniowej jest wyposażony w złączkę. Porty 3/5 i 82/84 są wyprowadzone przez powierzchniowy tłumik hałasu. Opcjonalnie do tworzenia stref ciśnienia można użyć separacji. Opcjonalne separacje Wewnętrzne zasilanie pilota, odpowietrzenie przewodowe lub wkręcany tłumik hałasu Zasilanie pneumatyczne przez płyty końcowe: Kod Z Rysunek obok pokazuje przykład dla konfiguracji i podłączenia zasilania sprężonympowietrzemzwew. zasilaniem pilota. Tutaj zasilanie pilota jest połączone z portem 1 lub 11. Porty 3/5 i 82/84 są odpowietrzane przez wkręcany tłumik hałasu. Opcjonalnie do tworzenia stref ciśnienia można użyć separacji. Opcjonalne separacje 2007/03 Zastrzega się możliwość zmian Produkty / -13

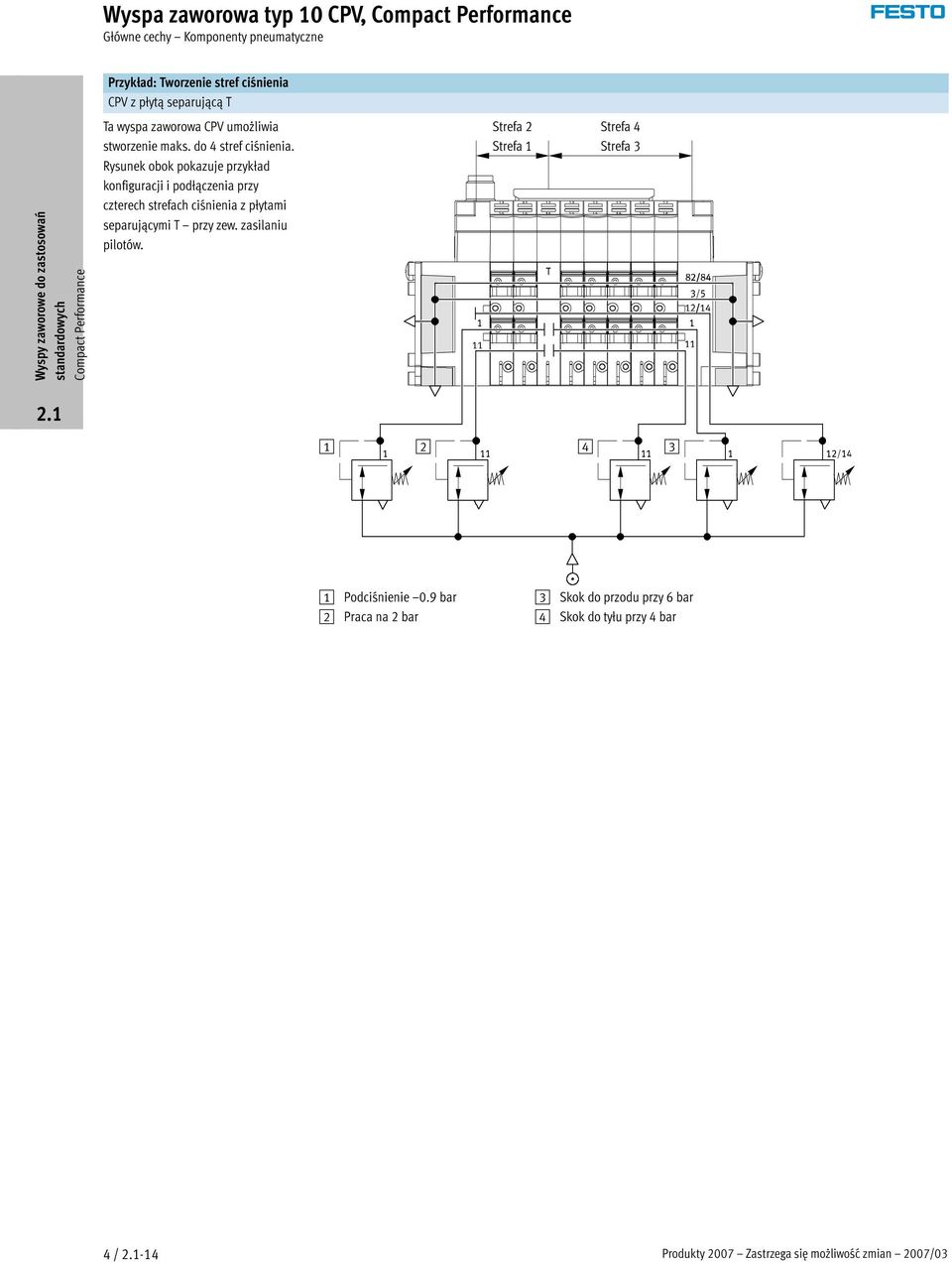

14 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty pneumatyczne Przykład: Tworzenie stref ciśnienia CPV z płytą separującą T Ta wyspa zaworowa CPV umożliwia stworzenie maks. do 4 stref ciśnienia. Rysunek obok pokazuje przykład konfiguracji i podłączenia przy czterech strefach ciśnienia z płytami separującymi T przy zew. zasilaniu pilotów. Strefa 2 Strefa 1 Strefa 4 Strefa Podciśnienie 0.9 bar 2 Pracana2bar 3 Skok do przodu przy 6 bar 4 Skok do tyłu przy 4 bar 4 / -14 Produkty 2007 Zastrzega się możliwość zmian 2007/03

15 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty pneumatyczne Zasilanie sprężonym powietrzem i odpowietrzenie Dwie płyty końcowe, które zasilają zawory ciśnieniem i zapewniają odpowietrzenie na wyspie zaworowej CPV mają charakterystyczne właściwości. Duże przekroje kanałów zapewniają maksymalny przepływ, nawet w przypadku równoległego załączania wielu zaworów Zasilanie pneumatyczne pilotów Wew. zasil. pneum. pilotów: Wew. zasilanie pneum. pilotów można wybrać, jeżeli ciśnienie zasilania na porcie 1 jest 3 8 bar. Przy wew. zasilaniu pneum. piltów, linia zasilająca jest zlokalizowana z prawej płycie końcowej. Nie ma wtedy portu 12/14 Duże płaskie tłumiki hałasu w płytach końcowych Wew./zew. zasilanie pneumatyczne pilotów Każdy indywidualny zawór jest zasilany sprężonym powietrzem z dwóch indywidualnych kanałów (porty zasilania 1/11) i odpowietrzane przez Zew. zasilanie pneum. pilotów: Zew. zasilanie pneum. pilotów jest wymagane, jeżeli ciśnienie zasilania naporcie1jest 3barlub 8bar.W tym przypadku, ciśnienie 3 8 bar jest podawane na port 12/14. duże, zintegrowane kanały odpowietrzające (odpowietrzenie 3/5). Ta konstrukcja zapewnia unikalną elastyczność i funkcjonalność. Jest to najprostsza droga do realizacji stref ciśnienia na wyspie lub kombinacji z aplikacjami podciśnieniowymi. Wyspa zaworowa jest zasilana przez płyty końcowe, przez prawą, przez Jeżeli jest wymagane stopniowe narastanie ciśnienia w systemie przy użyciu zaworu wolnego startu on-off, wówczas przy wybraniu zewnętrznego zasilania pilota, ciśnienie sterujące na pilotach jest zawsze wysokie podczas załączania systemu i wyspa lewą lub obie płyty jednocześnie. Są możliwe inne kombinacje płyt końcowych niż opisane niżej (na zapytanie). pracuje prawidłowo. Płyty końcowe Przykład płyty końcowej: Rysunek pokazuje lewą płytę końcową z zewnętrznym zasilaniem pilotów. Porty odpowietrzające 3/5 i 82/84 mogą być wyposażone w wkręcane złączki lub tłumiki hałasu. Porty 12/14 i 11 nie występują w prawych płytach końcowych przy wew. zasilaniu pilotów. Port 82/84 zawsze występuje i powinien być wyposażony w tłumik hałasu. Port 12/14 jest wewnętrznie połączony z portem 1. -H- Uwaga Przy zastosowaniu płyty separującej do stworzenia dwóch stref ciśnienia, zasilanie pilotów jest zawsze wymagane z obu stron. 2007/03 Zastrzega się możliwość zmian Produkty / -15

16 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty pneumatyczne Kombinacje płyt końcowych do zasilania sprężonym powietrzem przez płytę końcową Kod Symbol graficzny Wielkość Uwaga Typ zasilania pilotów (zasilanie pneum. pilotów) U V Wewętrznezasil.pneum.pilotów Wewętrznezasil.pneum.pilotów 82/84 3/5 12/ /84 3/5 12/ Porty tylko w prawej płycie końcowej Nie ma możliwości stworzenia strefy ciśnienia Kombinacja nie jest odpowiednia do podciśnienia Porty tylko w lewej płycie końcowej Nie ma możliwości stworzenia strefy ciśnienia Kombinacja nie jest odpowiednia do podciśnienia W Zew. zasilanie pneum. pilotów 82/84 3/5 12/ Porty tylko w prawej płycie końcowej Nie ma możliwości stworzenia strefy ciśnienia Odpowiednie do pracy w podciśnieniu X Zew. zasilanie pneum. pilotów 82/84 3/5 12/ Porty tylko w lewej płycie końcowej Nie ma możliwości stworzenia strefy ciśnienia Odpowiednie do pracy w podciśnieniu Y Wewętrznezasil.pneum.pilotów 82/84 3/5 12/ Portywlewejiprawejpłyciekońcowej Maks. 3 strefy ciśnienia Zawory po lewej stronie płyty separującej odpowiednie do podciśnienia Z Zew. zasilanie pneum. pilotów 82/84 3/5 12/ Portywlewejiprawejpłyciekońcowej Maks. 4 strefy ciśnienia Odpowiednie do pracy w podciśnieniu 4 / -16 Produkty 2007 Zastrzega się możliwość zmian 2007/03

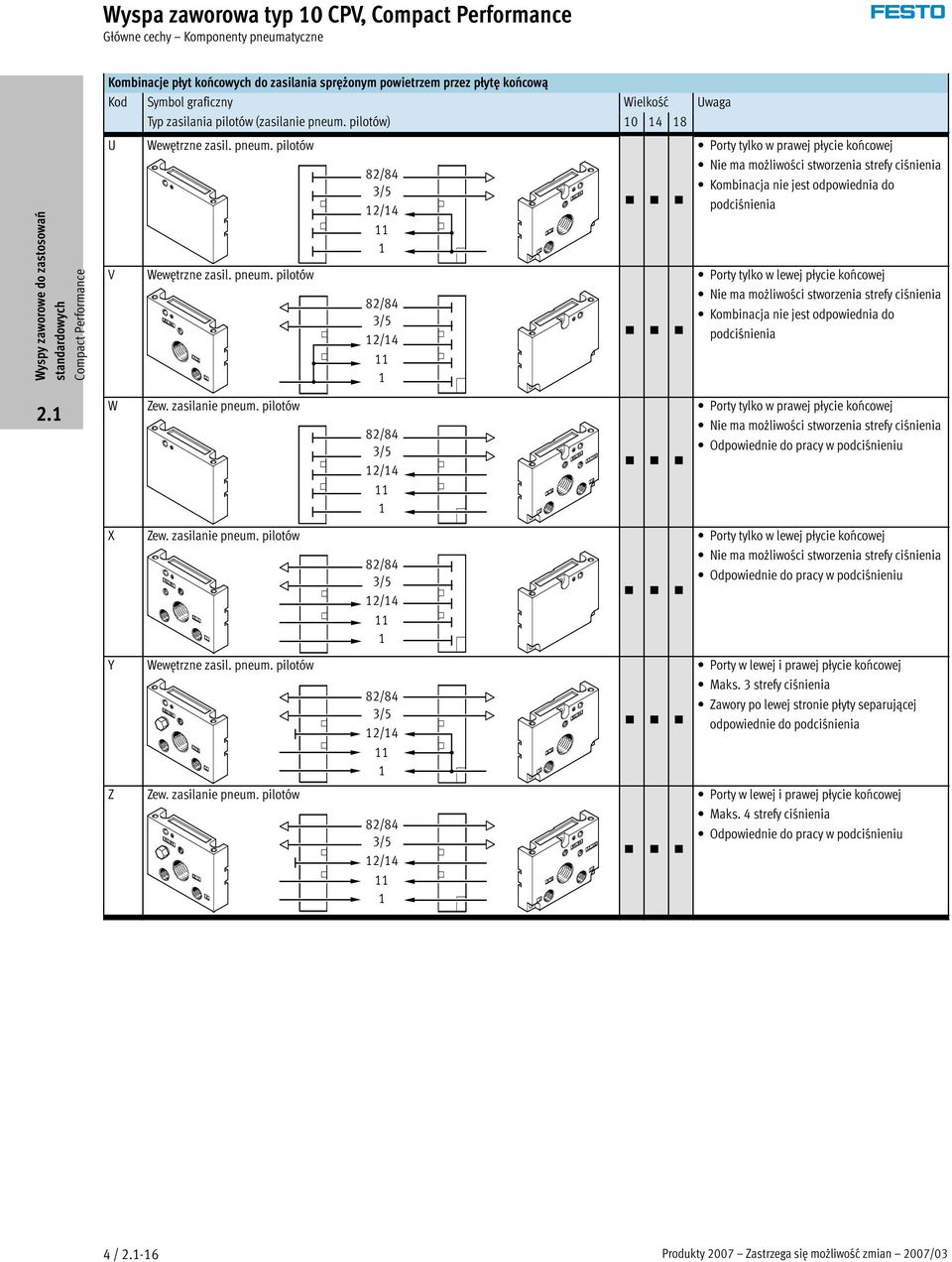

17 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty pneumatyczne Kombinacje płyt końcowych do zasilania sprężonym powietrzem przez pneumatyczną płytę przyłączeniową multi Kod Symbol graficzny Wielkość Uwaga Typ zasilania pilotów (zasilanie pneum. pilotów) Y Z Wewętrznezasil.pneum.pilotów Zew. zasilanie pneum. pilotów 82/84 3/5 12/ /84 3/5 12/ Porty w pneumatycznej płycie przyłączeniowej Tworzenie stref ciśnienia tylko z płytą separującą (kod T) Maksymalna liczba stref ciśnienia: 2 Zawory po lewej stronie płyty separującej odpowiednie do podciśnienia TylkodoosprzętuM,P,V(pneumatycznapłyta przyłączeniowa multi) Porty w pneumatycznej płycie przyłączeniowej Tworzenie stref ciśnienia tylko z płytą separującą (kod T) Maksymalna liczba stref ciśnienia: 3 Odpowiednie do pracy w podciśnieniu TylkodoosprzętuM,P,V(pneumatycznapłyta przyłączeniowa multi) Kombinacje płyt końcowych do zasilania sprężonym powietrzem przez płyty końcowe z płaskim tłumikiem Kod Symbol graficzny Wielkość Uwaga Typ zasilania pilotów (zasilanie pneum. pilotów) A Wewętrznezasil.pneum.pilotów 82/84 3/5 12/ Porty w prawej płycie końcowej Nie ma możliwości stworzenia strefy ciśnienia Kombinacja nie jest odpowiednia do podciśnienia B Wewętrznezasil.pneum.pilotów 82/84 3/5 12/ Porty w lewej płycie końcowej Nie ma możliwości stworzenia strefy ciśnienia Kombinacja nie jest odpowiednia do podciśnienia C Zew. zasilanie pneum. pilotów 82/84 3/5 12/ Porty w prawej płycie końcowej Nie ma możliwości stworzenia strefy ciśnienia Odpowiednie do pracy w podciśnieniu D Zew. zasilanie pneum. pilotów 82/84 3/5 12/ Porty w lewej płycie końcowej Nie ma możliwości stworzenia strefy ciśnienia Odpowiednie do pracy w podciśnieniu 2007/03 Zastrzega się możliwość zmian Produkty / -17

18 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty pneumatyczne Kombinacje płyt końcowych do zasilania sprężonym powietrzem przez pneumatyczną płytę przyłączeniową multi, z płaskim tłumikiem hałasu Kod Symbol graficzny Wielkość Uwaga Typ zasilania pilotów (zasilanie pneum. pilotów) E F Zew. zasilanie pneum. pilotów Zew. zasilanie pneum. pilotów 82/84 3/5 12/ /84 3/5 12/ Porty w pneumatycznej płycie przyłączeniowej Odpowietrzenie przez płaski tłumik hałasu z prawej strony Tworzenie stref ciśnienia tylko z płytą separującą (kod T) Maksymalna liczba stref ciśnienia: 4 Odpowiednie do pracy w podciśnieniu TylkodoosprzętuM,P,V(pneumatycznapłyta przyłączeniowa multi) Porty w pneumatycznej płycie przyłączeniowej Odpowietrzenie przez płaski tłumik hałasu z lewej strony Tworzenie stref ciśnienia tylko z płytą separującą (kod T) Maksymalna liczba stref ciśnienia: 4 Odpowiednie do pracy w podciśnieniu TylkodoosprzętuM,P,V(pneumatycznapłyta przyłączeniowa multi) Porty w pneumatycznej płycie przyłączeniowej Odpowietrzenie przez płaski tłumik hałasu z lewej strony Tworzenie stref ciśnienia tylko z płytą separującą (kod T) Maksymalna liczba stref ciśnienia: 3 Kombinacja nie jest odpowiednia do podciśnienia TylkodoosprzętuM,P,V(pneumatycznapłyta przyłączeniowa multi) Porty w pneumatycznej płycie przyłączeniowej Odpowietrzenie przez płaski tłumik hałasu z obu stron Możliwe tworzenie stref ciśnienia Odpowiednie do pracy w podciśnieniu TylkodoosprzętuM,P,V(pneumatycznapłyta przyłączeniowa multi) G Wewętrznezasil.pneum.pilotów 82/84 3/5 12/ H Zew. zasilanie pneum. pilotów 82/84 3/5 12/ J Wewętrznezasil.pneum.pilotów 82/84 3/5 12/ Porty w pneumatycznej płycie przyłączeniowej Odpowietrzenie przez płaski tłumik hałasu z obu stron Możliwe tworzenie stref ciśnienia Maksymalna liczba stref ciśnienia: 3 Zawory po lewej stronie płyty separującej odpowiednie do podciśnienia TylkodoosprzętuM,P,V(pneumatycznapłyta przyłączeniowa multi) Porty w pneumatycznej płycie przyłączeniowej Odpowietrzenie przez płaski tłumik hałasu z prawej strony Możliwe tworzenie stref ciśnienia Maksymalna liczba stref ciśnienia: 3 Odpowiednie do podciśnienia w połączeniu z płytą separującą TylkodoosprzętuM,P,V(pneumatycznapłyta przyłączeniowa multi) K Wewętrznezasil.pneum.pilotów 82/84 3/5 12/ / -18 Produkty 2007 Zastrzega się możliwość zmian 2007/03

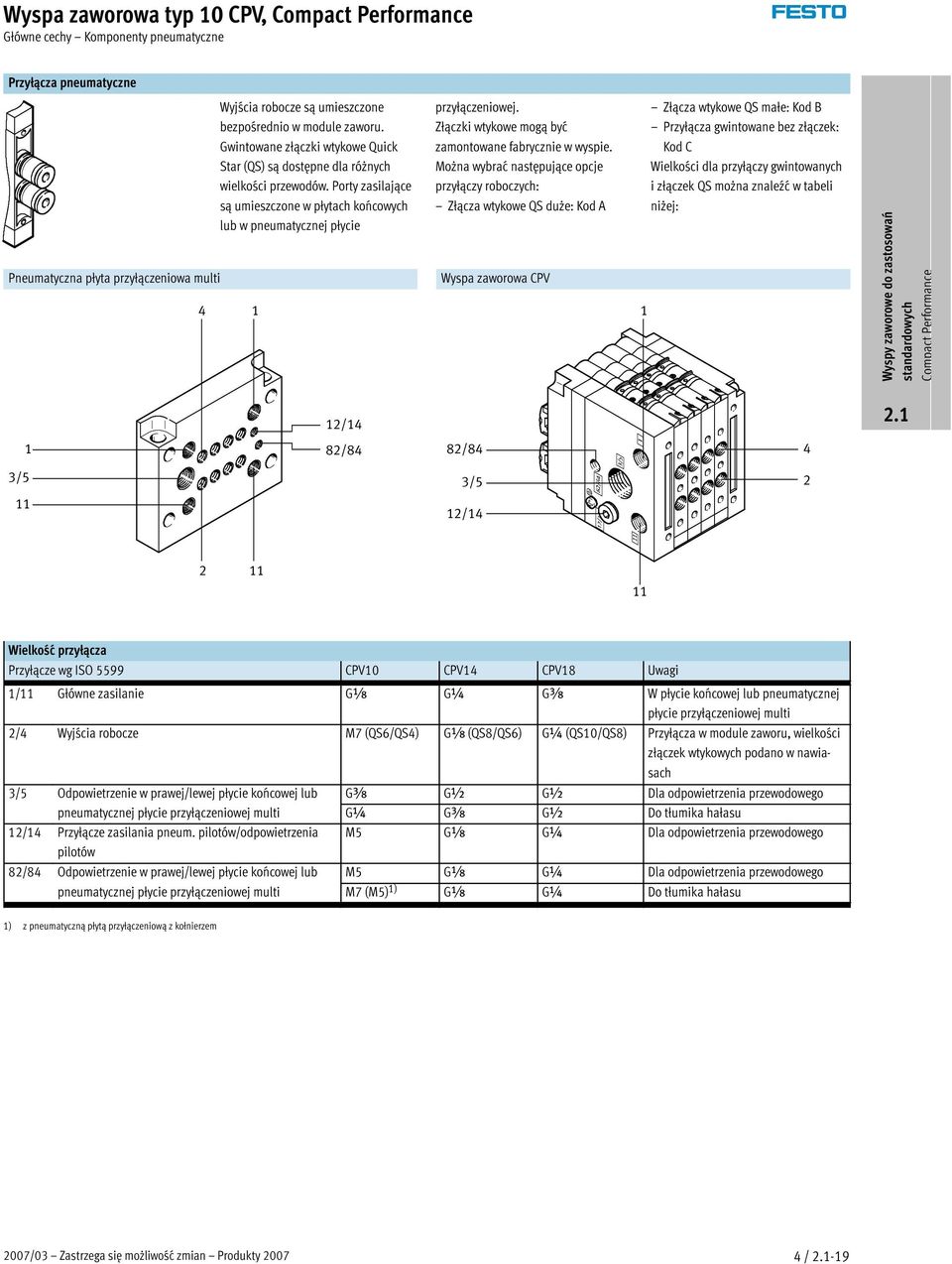

19 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty pneumatyczne Przyłącza pneumatyczne Pneumatyczna płyta przyłączeniowa multi 4 Wyjścia robocze są umieszczone bezpośrednio w module zaworu. Gwintowane złączki wtykowe Quick Star (QS) są dostępne dla różnych wielkości przewodów. Porty zasilające są umieszczone w płytach końcowych lub w pneumatycznej płycie 1 przyłączeniowej. Złączki wtykowe mogą być zamontowane fabrycznie w wyspie. Można wybrać następujące opcje przyłączy roboczych: ZłączawtykoweQSduże:KodA Wyspa zaworowa CPV 1 Złącza wtykowe QS małe: Kod B Przyłączagwintowanebezzłączek: Kod C Wielkości dla przyłączy gwintowanych i złączek QS można znaleźć w tabeli niżej: 12/ /84 82/84 4 3/5 3/ / Wielkość przyłącza Przyłącze wg ISO 5599 CPV10 CPV14 CPV18 Uwagi 1/11 Główne zasilanie G G G W płycie końcowej lub pneumatycznej płycie przyłączeniowej multi 2/4 Wyjścia robocze M7 (QS6/QS4) G (QS8/QS6) G (QS10/QS8) Przyłącza w module zaworu, wielkości złączek wtykowych podano w nawiasach 3/5 Odpowietrzenie w prawej/lewej płycie końcowej lub G G G Dla odpowietrzenia przewodowego pneumatycznej płycie przyłączeniowej multi G G G Do tłumika hałasu 12/14 Przyłącze zasilania pneum. pilotów/odpowietrzenia M5 G G Dla odpowietrzenia przewodowego pilotów 82/84 Odpowietrzenie w prawej/lewej płycie końcowej lub M5 G G Dla odpowietrzenia przewodowego pneumatycznej płycie przyłączeniowej multi M7 (M5) 1) G G Do tłumika hałasu 1) z pneumatyczną płytą przyłączeniową z kołnierzem 2007/03 Zastrzega się możliwość zmian Produkty / -19

20 Wyspy zaworowe typ 10 CPV, Główne cechy Komponenty pneumatyczne Pneumatyczna płyta przyłączeniowa Wjednejpłyciezintegrowanesą przyłącza robocze (wyjścia elektrozaworów) i przyłącza zasilania pneumatycznego. Płyty przyłączeniowe pozwalają na odseparowanie funkcji pneumatycznych wyspy od podłączeń przewodów. Pneumatyczna płyta przyłączeniowa zapewnia różne opcje montażu od montażu na ścianę do zabudowy przez ściankę szafki sterującej. Pneumatyczna płyta przyłączeniowa do montażu na ścianę lub na maszynie Z kołnierzem, kod P 1 Płyta przyłączeniowa wystaje poza płyty końcowe Wwystającejczęścipłytyznajdują się otwory przelotowe Dwa dodatkowe otwory są umieszczone od czoła płyty, umożliwiają one montaż wyspy CPV również od tyłu. Łatwość serwisowania i elastyczne podłączanie jest zapewnione przez: Wspólne podłączenie przez pneumatyczną płytę przyłączeniową z wszystkimi przyłączami z jednej strony Wyspę zaworową można zdemontować/zamontować Bez kołnierza, kod M 1 używając tylko 4 śrub, bez konieczności odłączania przewodów pneumatycznych Szybki demontaż/montaż Unika się błędów w nieprawidłowym ponownym podłączeniu przewodów Płyta przyłączeniowa nie wystaje poza obrys wyspy Otwory montażowe (z gwintem) do montażu na ścianie lub płaskiej powierzchni znajdują się w dolnej części pneumatycznej płyty przyłączeniowej 1 1 Otwory montażowe 1 Otwory montażowe Pneumatyczna płyta Multipol do montażu w szafce sterującej z przyłączami zasilającymi, kod GQC 1 Płyta przyłączeniowa wystaje poza płyty końcowe Wwystającejczęścipłytyznajdują się otwory montażowe (z gwintem) Płyta przyłączeniowa z uszczelką z przyłączami zasilającymi, kod GQD 1 Płyta przyłączeniowa nie wystaje poza obrys wyspy Otwory montażowe (z gwintem) znajdują się w spodniej części pneumatycznej płyty przyłączeniowej Płyta przyłączeniowa z uszczelką 1 Otwory montażowe 1 Otwory montażowe -H- Uwaga Jeżeli stosuje się pneumatyczną płytę przyłączeniową wystająca poza obrys wyspy wówczas pozycje zaworowe nie mogą być wyposażone w dodatkowy osprzęt (np. zawory dławiąco-zwrotne). Wyspy zaworowe CPV z powierzchniowymi tłumikami hałasu można montować tylko na ścianę. 4 / -20 Produkty 2007 Zastrzega się możliwość zmian 2007/03

21 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty pneumatyczne Przyłącze pneumatyczne: Zestaw złączek do zasilania pneumatycznego Kod Zasilanie pneumatyczne Port Opis Wielkość 10 QS6 Typ Wielkość 14 QS8 Typ Wielkość 18 QS10 Typ Bez pneumatycznej płyty przyłączeniowej U, V 82/84 Tłumik hałasu U-M5 U- -B U- -B 3/5 Tłumik hałasu U- -B U- -B U- -B 1 Złącza wtykowe QS- -8-I QS- -10-I QS- -12-I W, X 82/84 Tłumik hałasu U-M5 U- -B U- -B 3/5 Tłumik hałasu U- -B U- -B U- -B 1 Złącza wtykowe QS- -8-I QS- -10-I QS- -12-I 12/14 Złącza wtykowe QSM-M5-6-I QS- -8-I QS- -10-I Y 82/84 z prawej Tłumik hałasu U-M5 U- -B U- -B 82/84 z lewej Zaślepka B-M5 B- B- 3/5 z prawej Tłumik hałasu U- -B U- -B U- -B 3/5 z lewej Zaślepka B- B- B- 1/11 z lewej Złącza wtykowe QS- -8-I QS- -10-I QS- -12-I Z 82/84 z prawej Tłumik hałasu U-M5 U- -B U- -B 82/84 z lewej Zaślepka B-M5 B- B- 3/5 z prawej Tłumik hałasu U- -B U- -B U- -B 3/5 z lewej Zaślepka B- B- B- 12/14 z prawej Złącza wtykowe QSM-M5-6-I QS- -8-I QS- -10-I 12/14 z lewej Zaślepka B-M5 B- B- 1/11 Złącza wtykowe QS- -8-I QS- -10-I QS- -12-I Z pneumatyczną płytą przyłączeniową, kod: M Y 82/84 Tłumik hałasu UC-M7 U- -B U- -B 12/14 Zaślepka B-M7 B- B- 3/5 Tłumik hałasu U- -B U- -B U- -B 1/11 z lewej Złącza wtykowe QS- -8-I QS- -10-I QS- -12-I 11 z prawej Zaślepka B- B- B- Z 82/84 Tłumik hałasu UC-M7 U- -B U- -B 3/5 Tłumik hałasu U- -B U- -B U- -B 12/14 Złącza wtykowe QSM-M7-6-I QS- -8-I QS- -10-I 1/11 z lewej Złącza wtykowe QS- -8-I QS- -10-I QS- -12-I Z pneumatyczną płytą przyłączeniową, kod: P, GQC Y 82/84 Tłumik hałasu U-M5 U- -B U- -B 12/14 Zaślepka B-M5 B- B- 3/5 Tłumik hałasu U- -B U- -B U- -B 1/11 z lewej Złącza wtykowe QS- -8-I QS- -10-I QS- -12-I 11 z prawej Zaślepka B- B- B- Z 82/84 Tłumik hałasu U-M5 U- -B U- -B 3/5 Tłumik hałasu U- -B U- -B U- -B 12/14 Złącza wtykowe QSM-M5-6-I QS- -8-I QS- -10-I 1/11 z lewej Złącza wtykowe QS- -8-I QS- -10-I QS- -12-I 2007/03 Zastrzega się możliwość zmian Produkty / -21

22 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty pneumatyczne Przyłącze pneumatyczne: Zestaw złączek do zasilania pneumatycznego Kod Zasilanie pneumatyczne Port Opis Wielkość 10 QS6 Typ Wielkość 14 QS8 Typ Wielkość 18 QS10 Typ Bez pneumatycznej płyty przyłączeniowej A, B 82/84 Zaślepka B-M5 B- B- 3/5 Zaślepka B- B- B- 1 Złącza wtykowe QS- -8-I QS- -10-I QS- -12-I C, D 82/84 Zaślepka B-M5 B- B- 3/5 Zaślepka B- B- B- 1 Złącza wtykowe QS- -8-I QS- -10-I QS- -12-I 12/14 Złącza wtykowe QSM-M5-6-I QS- -8-I QS- -10-I Z pneumatyczną płytą przyłączeniową, kod: M E, F, H 82/84 Zaślepka B-M7 B- B- 3/5 Zaślepka B- B- B- 1/11 Złącza wtykowe QS- -8-I QS- -10-I QS- -12-I 12/14 Złącza wtykowe QSM-M7-6-I QS- -8-I QS- -10-I G, J, K 82/84 Zaślepka B-M7 B- B- 3/5 Zaślepka B- B- B- zprawejw1,z lewej Złączka wtykowa QS- -8-I QS- -10-I QS- -12-I zprawejw11 Zaślepka B- B- B- 12/14 Zaślepka B-M7 B- B- Z pneumatyczną płytą przyłączeniową, kod: P, GQC E, F, H 82/84 Zaślepka B-M5 B- B- 3/5 Zaślepka B- B- B- 1/11 Złączka wtykowa QS- -8-I QS- -10-I QS- -12-I 12/14 Złączka wtykowa QSM-M5-6-I QS- -8-I QS- -10-I G, J, K 82/84 Zaślepka B-M5 B- B- 3/5 Zaślepka B- B- B- zprawejw1,z lewej Złączka wtykowa QS- -8-I QS- -10-I QS- -12-I zprawejw11 Zaślepka B- B- B- 12/14 Zaślepka B-M5 B- B- 4 / -22 Produkty 2007 Zastrzega się możliwość zmian 2007/03

23 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty pneumatyczne Wyspa zaworowa CPV wielkość 10 i 14 z modułami funkcjonalnymi Moduły funkcjonalne Zespół zaworu 5/3G zapewniający funkcję 5/3 z odciętymi drogami w położeniu środkowym, dla wielkości 10 I 14: Funkcja zaworu zamknięty w Jest do tego używany zespół zaworu CPV10-BS-5/3G-M7 or CPV14-BS-5/3G- (zawiera on zawory zwrotne sterowane). Ten zespół zaworu jest przeznaczony do zastosowań z jednym poziomem ciśnienia roboczego, tj. nie może być stosowany w aplikacjach z dwoma ciśnieniami (gdzie jest różny poziom CPV10-BS-5/3G-M7 CPV14-BS-5/3G- położeniu środkowym jest tworzona z zaworu 2x 3/2, normalnie zamkniętego (kod C). Dodatkowe funkcje dla pozycji zaworowych Te moduły rozszerzające (w zabudowie pionowej) można stosować w celu dodania dodatkowych funkcji do wysp CPV wielkości 10 i 14: Dwa zawory dławiąco-zwrotne do dławienia przepływu bezpośrenio z wyspy zaworowej: dławienie powietrza na wlocie dławienie powietrza na wylocie Moduł podciśnieniowy stosowany z generatorem podciśnienia zapewnia funkcję zaworu zwrotnego i regulację impulsu wyrzutowego. ciśnienia w porcie 1 i 11). Dodatkowefunkcjeniemogąbyć stosowane na pierwszej lub ostatniej pozycji zaworowej w kombinacji z pneumatyczną płyą przyłączeniową. 2 zawory dławiąco-zwrotne do dławienianawlocie KoddodatkowejfunkcjiP 2 zawory dławiąco-zwrotne do dławienianawylocie KoddodatkowejfunkcjiQ Podciśnienie moduł sterowania przepływem KoddodatkowejfunkcjiV CPV10-BS-2xGRZZ-M7 CPV14-BS-2xGRZZ- CPV10-BS-2xGRAZ-M7 CPV14-BS-2xGRAZ- CPV10-BS-GRZ-V-M7 CPV14-BS-GRZ-V- 2007/03 Zastrzega się możliwość zmian Produkty / -23

24 Wyspa zaworowa typ 10 CPV, Główne cechy - Montaż Opcje montażu Te wyspy zaworwe mają cztery otwory dla śrub mocujących, znajdują się one po tej samej stronie co gwintowane przyłącza pneumatyczne wyjść zaworów. Otwory te są również używane do montażu wyspy zaworowej na pneumatycznej płycie przyłączeniowej. Przykłady opcji montażu SzynaH:KodmocowaniaH Dostępne są również inne opcje montażu: Mocowanie na szynie H Mocowanie na ścianę Mocowanie przy pomocy płyty przyłączeniowej do wyspy zaworowej CPV10/14: CPV10/14-VI-BG-NRH-35 (kod mocowania H) Mocowanienaścianęnatylnej części wyspy Od strony górnej (tylko CPV10/14 z przyłączami IC) Mocowanie przez otwory przelotowe na ścianę do wyspy zaworowej CPV18: CPV18-VI-BG-NRH-35 (kod mocowania H) Mocowaniasąmontowaneprzy pomocyśrubitrzpieniustalających na lewej i prawej płycie koncowej. Szyna H wg EN 60715, nie do osprzętu M, P, V (pneumatyczne płyty przyłączeniowe) Mocowanianaścianę Przez otwory w ścianie, na przykład na maszynie Mocowanienaścianęprzypomocy płyty przyłączeniowej Mocowanie na ścianę do wyspy zaworowej CPV10/14: CPV10/14-VI-BG-RWL-B (kod mocowania U) do wyspy zaworowej CPV18: CPV18-VI-BG-RW (kod mocowania W) Mocowanie dla przyłączy indywidualnych (kod mocowania X) i ET200X (są dostarczane w komplecie) do wyspy zaworowej CPV10/14: CPV -VI-BG-ET200X 4 / -24 Produkty 2007 Zastrzega się możliwość zmian 2007/03

25 Wyspa zaworowa typ 10 CPV, Główne cechy Elementy wskaźnikowe i robocze Dźwignia do sterowania ręcznego Są dostępne trzy typy sterowania ręcznego: Bez blokady i przesuwania suwaka Zpodtrzymaniem Zablokowane Zmiana z jednego rodzaju sterowania ręcznego (MO) na inne jest możliwa w dowolnym czasie. Wymaga to całkowitego wyjęcia zatrzasku blokującego. Jest to tylko możliwe po wyjęciu indywidualnego zaworu lub poluzowania szpilek ściągających. -H- Uwaga Patrz dokumentacja użytkownika. Kod Symbol graficzny Wielkość Uwaga N Sterowanie ręczne, bez blokady W wersji bez blokady, niebieski suwak jest zablokowany przez zatrzask blokujący. Można użyć (np. Długopisu, itp.) do przestaerowania zaworu przez nacisnięcie srebrnej kulki w suwaku. R Sterowanie ręczne, z blokadą W wersji z blokadą, sterowanie ręczne jest realizowane przez przesunięcie suwaka. Po zainstalowaniu zatrzasku blokującego uzyskujemy wersję bez blokady. V Sterowanie ręczne, zablokowane W wersji zablokowanej, sterowanie ręczne jest zasłonięte przy pomocy pokrywy. Podobnie jak zatrzask blokujący, pokrywę można dodać w dowolnym czasie, po zamontowaniu nie można jej wyjąć. 2007/03 Zastrzega się możliwość zmian Produkty / -25

26 Wyspa zaworowa typ 10 CPV, Główne cechy Elementy wskaźnikowe i robocze Elementy wskaźnikowe i robocze Na wyspie zaworowej CPV znajdują się następujące diody LED do wyświetlania stanu załączenia cewek: Wyspa zaworowa CPV z indywidualnymi przyłączami 1 2 Wyświetlanie stanu załączenia pilota cewki 12 co powoduje wysterowanie wyjścia pneum. 2 Wyświetlanie stanu załączenia pilota cewki 14 co powoduje wysterowanie wyjścia pneum. 4 Są one widoczne zarówno z góry jak od przodu wyspy Przy indywidualnych przyłączach diody LED znajdują się w wtyczkach przyłączeniowych. Wyspa zaworowa CPV z przyłączem multi-pin Tabliczki opisowe Zatrzask z tabliczką opisową na kablu (przy przyłączach indywidualnych) Tabliczki opisowe zatrzaskowe na modułach przyłączeniowych (Multikin, AS-interface, system CP, Fieldbus Direct) Fabryczne gniazdo wtykowe do każdego pilota cewki 2 Tabliczka opisowa (dla każdego gniazda wtykowego) 3 Żółta dioda LED, wyświetla stan załączenia cewki (dla każdego gniazda wtykowego) 4 Zacisk uziemienia 5 Stykdlapilotacewki14 6 Stykdlapilotacewki12 7 Wtyczka Sub-D multi-pin (9-pin dla wysp zaworowych z 4 zaworami, 25-pin dla wysp z 6 lub 8 zaworami) 4 / -26 Produkty 2007 Zastrzega się możliwość zmian 2007/03

27 Wyspa zaworowa typ 10 CPV, Główne cechy Elementy wskaźnikowe i robocze System opisywania Tabliczki opisowe można mocować w następujący sposób: Wgórnejczęścinainterfejsie elektrycznym Na uchwycie do tabliczek opisowych Uchwyt do tabliczek opisowych Uchyty tabliczek opisowych można zamawiać łącznie z wyspą zaworową przy użyciu odpowiedniego kodu. Odpowiednie tabliczki opisowe są dostarczane w ramkach i są zamawiane oddzielnie. Uchwyt do tabliczek opisowych nie może być stosowany z płytą przekaźnikową. -H- Uwaga Szablony etykiet w Word dla CPV można znaleźć na: pozwalanamontażtabliczek, jednocześnie zabezpiecza ręczne sterowania przed przypadkowym załączeniem. Tabliczki opisowe służą do umieszczania a dodatkowychowyc informacji np. o zaworach. Przeźroczysty uchwyt tabliczek opisowych Przeźroczysty uchwyt tabliczek opisowych CPV -VI-ST- oferuje dodatkowe opcje opisywania, na przykład przy pomocy dużych etykiet t papierowych, któremożna odczytać z obu stron. Tabliczki opisowe IBS-6x10 do CPV10/14 IBS 9x20 do CPV18 Przeźroczysty uchwyt do etykiet papierowych (możliwość czytania z dwóch stron) Uchwyt do tabliczki opisowej Tabliczki opisowe IBS 6x10 Dane do zamówienia Kod Opis Typ Nr części Uchwyt do tabliczki opisowej Z Uchwyt do tabliczek opisowych CPV -VI-BZ-T- Wzależnościod liczby pozycji zaworowych 4 / -58 T Uchwyt do tabliczek opisowych przeźroczysty CPV -VI-ST-T- Tabliczki opisowe 6x10 mm, 64 szt. w ramce IBS-6x x20 mm, 20 szt. w ramce IBS-9x /03 Zastrzega się możliwość zmian Produkty / -27

28 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty elektryczne Przyłącze elektryczne Zasilanie elektryczne Wgórnejczęściblokuzaworowego znajdują się styki do podłączania różnych interfejsów elektrycznych. Przyłącze elektryczne jest mocowane od góry przy pomocy czterech śrub. Przyłącza indywidualne Oznacza to, że wyspa zaworowa może być wyposażona w różne przyłącza elektryczne przy wykorzystaniu tej samej części pneumatycznej. I[mA] t[ms] W przypadku podłączeń indywidualnych nie ma zintegrowanego interfejsu elektrycznego, poszczególne zawory są podłączane przy pomocy indywidualnych kabli. Zawory w CPV10/14 są wysterowane przy pomocy zintegrowanego obwodu redukcji poboru prądu, który redukuje pobór mocu i nagrzewanie się cewek. Ten obwód redukcji poboru prądu jest zintegrowany w interfejsie elektrycznym (w przyłączu multi-pin lub fieldbus) lub w kablach do indywidualnych podłączeń. Podczas wyłączania, piki napięcia są ograniczone do 38 V DC. Dane do zamówienia Kod Opis Typ Nr części Gniazdo wtykowe z kablem do elektrycznych podłączeń indywidualnych do CPV10/14 D Gniazdo wtykowe z kablem (odpowiednie do prowadnic 2.5 m KMYZ ,5-LED-PUR kabli) E Gniazdo wtykowe z kablem (odpowiednie do prowadnic 5m KMYZ LED-PUR kabli) F Gniazdo wtykowe z kablem (odpowiednie do prowadnic kabli) 10 m KMYZ LED-PUR Gniazdo wtykowe z kablem do elektrycznych podłączeń indywidualnych do CPV18 D Gniazdo wtykowe z kablem 2.5 m KMEB ,5-LED E 5m KMEB LED H- Uwaga Są oferowane fabryczne kable przyłączeniowe. Posiadają one obwód zabezpieczający i diodę LED wskazująca stan załączenia. 4 / -28 Produkty 2007 Zastrzega się możliwość zmian 2007/03

29 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty elektryczne Wymiary Kable do podłączeń indywidualnych Pobieranie danych CAD KMYZ KMEB LED 1 Powierzchnia podświetlana przez LED 2 Miejsce dla tabliczki opisowej 3 Kabel 2-żyłowy 2.5 m, 5 m lub 10 m (2x 0.25 mm 2 ) 4 Układ styków do MZC 5 Śruba mocująca maks. Moment dokręcający 0.35 Nm (śruba samogwintująca KB 18x7) 1 Powierzchnia podświetlana przez LED 2 Tabliczka opisowa IBS-9x20 Numer części Kabel 3-żyłowy 2.5 lub 5 m (3x 0.75 mm 2 ) 4 Układ styków wg DIN typ C KRP ) 1 Kabel 2x 0.25 mm 2 2 Miejsce na tabliczkę opisową (kod zamów. IBS 6x10, Nr części 18576) 3 Śruba mocująca (samogwintująca KB 1.8x9) 1) nie do podłączeń IC 2007/03 Zastrzega się możliwość zmian Produkty / -29

30 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty elektryczne Przyłącze typu multi-pin (MP) Dane do zamówienia Kabel Multi-pin W tej wersji z częścią pneumatyczną jest zintegrowane przyłącze multi-pin, które umożliwia podłączenie wyspy zaworowej jednym kablem wielożyłowym. Do podłączenia stosuje się złącza Sub-D 9-pin i 25-pin Obudowa wtyczki z kablem KMP- -zapewnia stopień ochrony IP65. Stosowane są następujące wielkości wtyczek: Wyspa 4-pozycyjna: 9-pin Wyspa 6-pozycyjna: 25-pin Wyspa 8-pozycyjna: 25-pin Są dostępne fabryczne kable do szybkiego podłączenia. Standardowe długości kabli to 5 m i 10 m. Kable fabrycznesądostępnerównieżw wersji odpowiedniej do prowadnic kabli. Alternatywnie można stosowac kabel KMP6- do zastosowań o stopniu ochrony IP40. Kod Opis Typ Nr części Y Gniazdo wtykowe (wtyczka Sub-D) do samodzielnego montażu 9-pin SD-SUB-D-BU pin SD-SUB-D-BU R Kabel przyłączeniowy, y, IP65, polichlorek 9-pin 5m KMP3-9P winylu 25-pin KMP3-25P S 9-pin 10 m KMP3-9P pin KMP3-25P Kabel przyłączeniowy, y, IP65, poliuretan 9-pin 5m KMP4-9P-5-PUR (odpowiedni do prowadnic kabli) 25-pin KMP4-25P-5-PUR pin 10 m KMP4-9P-10-PUR pin KMP4-25P-10-PUR Kabel przyłączeniowy, y, IP65, polichlorek 9-pin 5m KMP4-9P-5-PVC winylu (odpowiedni do prowadnic kabli) 25-pin KMP4-25P-5-PVC pin 10 m KMP4-9P-10-PVC pin KMP4-25P-10-PVC Kabel przyłączeniowy, y, IP40, polichlorek 9-pin 2.5 m KMP6-09P-8-2, winylu 25-pin KMP6-25P-20-2, Tylko do CPV10/14 9-pin 5m KMP6-09P pin KMP6-25P pin 10 m KMP6-09P pin KMP6-25P / -30 Produkty 2007 Zastrzega się możliwość zmian 2007/03

31 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty elektryczne Układ pinów Kabel fabryczny multi-pin (widok od strony wtyczki) Widok wtyczki Pin Kolor żyły Zawór 24 V DC Kabel z wtyczką Sub-D z 25-pin do wyspy 6 i 8 pozycyjnej 1 Biały Zielony 12 3 Żółty Szary 12 5 Różowy Niebieski 12 7 Czerwony Purpurowy 12 9 Szaro-różowy Czerwono-niebieski Biało-zielony Brązowo-zielony Biało-żółty Żółto-brązowy Biało-szary Szaro-brązowy Brązowy (0 V) 1) 25 Czarny (0 V) 1) Kabel z wtyczką Sub-D z 9-pin do wyspy 4 pozycyjnej 1 Biały Zielony 12 3 Żółty Szary 12 5 Różowy Niebieski 12 7 Czerwony Purpurowy 12 9 Czarny Część wspólna 1) 0 V dla logiki dodatniej (NPN); podłączenie 24 V dla logiki ujemnej (PNP); mieszane działanie nie jest dozwolone. 2007/03 Zastrzega się możliwość zmian Produkty / -31

32 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty elektryczne Wyspa zaworowa typu 10 interfesem AS-i AS-interfacepozwalanaobsługę rozproszonych instalacji z indywidualnymi komponentami lub małymi grupami elementów. PrzyłączeAS-interfacedowyspy zaworowej typu 10 może być stosowane do sterowania 3, 4, 6 lub 8 cewkami. Górna część wyspy zaworowej zawiera diody LED wskazujące stan załączenia cewek i obwód zabezpieczający dla zaworów. Standardowo protokół AS-interfacepozwalanamaksimum 4 wejścia i 4 wyjścia w jednej jednostce. Stosowanie 2 AS-interface slaves w jednej wyspie zaworowej oznacza, że można sterować 8 wejściami i 8 wyjściami w jednej wyspie 8-pozycyjnej (8 cewek). Wszystkie wyspy zaworowe CPV mogą wykorzystywać dodatkowe funkcje, np. płyty z przekaxnikami lub generatory podciśnienia. Wyspa zaworowa AS-interface z dodatkowym zasilaniem elektrycznym Wyspy zaworowe CPV z wejściami są również dostępne do pracy w trybie A/B wg SPEC. Sterowanie AS-interface Dla2,4lub8zaworów Duży asortyment dzięki obszernej ofercie modułów w tym systemie AS-interface z trybem A/B Dla3lub6zaworów Są zachowane wszystkie korzyści wynikające z prostej instalacji systemu 100% więcej wejść/master 50% więcej wyjść/master Poprawiona diagnostyka błędów zewnętrznych Więcej funkcji AS-interface w Specyfikacjach i 3.0. Komponenty AS-interface Info 220 NO TAG Wyspa zaworowa AS-interface z dodatkowym zasilaniem elektrycznym i wejściami System instalacyjny CP, wyspa zaworowa Integracja wysp zaworowych typu 10 z systemem fieldbus lub niezaleznym systemem sterowania jest realizowana przez podłaczenie terminali do odpowiednich modułów fieldbus lub bloku sterownika przy pomocy prostych, fabrycznych przyłączy. System instalacyjny integruje wyspy zaworowe CPV i różne moduły Wej./Wyj., itd. w jedną koncepcję instalacyjną. 5-pinowe kable łączące przesyłają zasilanie elektryczne i sygnały sterujące. Górna część wyspy zaworowej zawiera diody LED wskazujące stan załączenia cewek i obwody zabezpieczające dla zaworów. Max. 8 pozycji zaworowych, 16 zaworów CPV Linia CP jest używana do odczytania stanów wejść i wyjść podłączonych modułów, które są podłączone do modułu CP fieldbus. System instalacyjny CP Info 221 NO TAG 11 4 / -32 Produkty 2007 Zastrzega się możliwość zmian 2007/03

33 Wyspa zaworowa typ 10 CPV, Główne cechy Komponenty elektryczne Wyspa zaworowa z przyłączem Fieldbus Direct ET200X interfejs pneumatyczny do CPV10 i CPV14 Przyłącze Fieldbus Direct służy do podłączenia jednej wyspy zaworowej do jednego z dziewięciu różnych standardów fieldbus. Są obsługiwane najpopularniejsze systemy w tym Profibus, Interbus, DeviceNet i CANopen. Opcja linii rozszerzającej CP pozwala na zastosowanie funkcji i komponentów z systemu CP. Opcjonalnie do przyłącza rozszerzającego w module Fieldbus Direct można podłączyć dodatkową wyspę zaworową i moduły Wej./Wyj. w standardzie CP. Wyspy zaworowe są dostępne w trzech wielkościach 10, 14 i 18 mm, każda z 8 pozycjami zaworowymi. CPV z Fieldbus Direct Info 201 NO TAG Adaptacja wyspy zaworowej do modułów Wej./Wyj. Siemens ET200X. Połączenie modułów ET200X i funkcji pneumatycznych wysp zaworowych CPV zapewnia wysoko zintegrowane rozwiązania automatyzacji dla systemów wykorzystujących napędy elektryczne i pneumatyczne z 8 pozycjami zaworowymi do 16 zaworów CPV Szybkie i bezpieczne połączenia IP65 Wyspy zaworowe CPV 10 i CPV 14 Wysoki stopień ochrony IP65/IP67 Konstrukcja modułowa Duża liczba modułów Wejść/Wyjść Wej./Wyj.cyfrowe Wej./Wyj. analogowe Ogałęzienie zasilania do aktywacji silników AC Interfejs Profibus DP Zespół mocujący do ET200X CPV- -VI-BG-ET200X (dostarczany wkomplecie) Szczegółowe dane o interfejsie pneumatycznym ET200X można znaleźć w katalogach Siemensa. 2007/03 Zastrzega się możliwość zmian Produkty / -33

34 Wyspa zaworowa typ 10 CPV, Instrukcje użytkowe Wyposażenie Jeżeli to możliwe stosować nieolejone sprężone powietrze. Zawory i siłowniki Festo są zaprojektowane do pracy w warunkach bez dodatkowego smarowania powietrza, przy zachowaniu dużej żywotności. Jakość sprężonego powietrza za sprężarką musi odpowiadać jakości nieolejonego sprężonego powietrza. Jeżeli to możliwe, zaleca się pracę wszystkich elementów na powietrzu nieolejonym. Smarownice, tam gdzie to tylko możliwe, należy zawsze instalować bezpośrednio przy stosowanych napędach. Zły dodatkowy olej i zbyt duża ilość oleju w sprężonym powietrzu redukuje żywotność wyspy zaworowej. Należy stosować olej specjalny Festo OFSW-32 lub oleje alternatywne podane w katalogu Festo (specyfikacja wg DIN HLP32; lepkość podstawowa oleju 32 CST przy 40 C). Oleje biologiczne Przy stosowaniu bio-olejów (oleje, któresąnabaziesyntetycznychlub natuarlnych esterów, np. ester metylowy oleju rzepakowego), maksymalna resztkowa zawartość oleju nie może przekraczać 0.1 mg/m 3 (Patrz ISO Klasa 2). Oleje mineralne Przy stosowaniu olejów mineralnych (np.olejehlpwgdin51524,część1 do 3) lub podobnych olejów bazujących na poly-alpha-olefins (PAO), maksymalna resztkowa zawartość oleju nie może przekraczać 5mg/m 3 (Patrz ISO Klasa 4). Wyższe resztkowe zawartości oleju występujące niezależnie od oleju z kompresora, są niedopuszczalne ze względu na wypłukiwanie smaru stałego. 4 / -34 Produkty 2007 Zastrzega się możliwość zmian 2007/03

35 Wyspa zaworowa typ 10 CPV, Dane techniczne -M- Przepływy do CPV10: 400 l/min CPV14: 800 l/min CPV18: 1600 l /min -A- Serwis naprawczy -K- Szerokość zaworu CPV10: 10 mm CPV14: 14 mm CPV18: 18 mm -P- Napięcie 24 V DC Ogólne dane techniczne CPV10 CPV14 CPV18 Budowa Smarowanie Sposób montażu Pozycja montażu Pomocnicze ręczne uruchamianie Zawór tłoczkowy uruchamiany elektomagnetycznie Nasmarowany fabrycznie, PWIS-free (nie zawiera substancji uszkadzających pow. malowane) Przy pomocy pneumatycznej płyty multipol Na ścianę Na szynie H Dowolna Bezpodtrzymania/zpodtrzymaniem/zablokowane Szerokość [mm] Wielkość nominalna [mm] Przepływ nominalny bez złączki [l/min] Przyłącza pneumatyczne 1) Przyłącza pneumatyczne Przez płytę końcową Zasilanie 1/11 G G G Odpowietrzenie 3/5 G (G ) G (G ) G Wyjścia robocze 2/4 M7 G G Zasil. pilotów 12/14 M5 (M7) G G Odpow. pilotów 82/84 M5 (M7) G G 1) Wymiary przyłaczy w nawiasach dla wersji z pneumatyczną płytą przyłączeniową 2007/03 Zastrzega się możliwość zmian Produkty / -35
