KARTA TECHNICZNA

Transkrypt

1 KARTA TECHNICZNA CHUSTECZKA SILIKONOWANA DYSTRYBUTOR: HUBIX" OPIS WYKONANIA Chusteczka bawełniana nasączona preparatem silikonowym. Wymiary: 360x360mm Masa:35g ZASTOSOWANIE Chusteczka przeznaczona wyłącznie do czyszczenia i konserwacji zewnętrznych powierzchni narzędzi i sprzętu do prac pod napięciem (drążków, rury ssącej, przedłużaczy i elementów wyposażenia) PRZECHOWYWANIE I KONSERWACJA Chusteczkę należy przechowywać w oryginalnym opakowaniu w sposób zabezpieczającym przed wysychaniem. Przechowywać z dala od źródeł ciepła, w atmosferze nie agresywnej chemicznie. Chronić przed działaniem promieni słonecznych. SPRAWDZENIE Przed każdym czyszczeniem należy dokonać oględzin chusteczek. Chusteczki zużyte lub silnie zabrudzone nie należy stosować do konserwacji narzędzi i sprzętu do prac pod napięciem

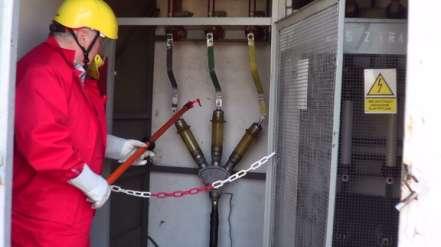

2 PRZYKŁAD ZASTOSOWANIA

3 H KARTA TECHNICZNA HAK IZOLACYJNY Z KOŃCÓWKĄ WIELOWYPUSTOWĄ PRODUCENT: HUBIX" OPIS WYKONANIA Hak izolacyjny wykonany z poliamidu z dodatkiem włókna szklanego. Hak posiada końcówkę wielowypustową umożliwiającą zamocowanie go na drążku lub elementach pośredniczących. Wykonanie i badanie wyrobu zgodnie z normą EN :2010 Długość: 100 mm. Masa: 20g ZASTOSOWANIE Hak służy do wyjęcia lub zamocowania zatyczek otworów wlewowych głowicy w pracach pod napięciem od 6kV do 36kV. PRZECHOWYWANIE I KONSERWACJA Sprzęt należy przechowywać w etui w sposób chroniący go przed uszkodzeniami mechanicznymi. Sprzęt przechowywać w pomieszczeniach suchych z dala od źródeł ciepła, w atmosferze nie agresywnej chemicznie. Chronić przed działaniem promieni słonecznych. Sprzęt powinien być czyszczony po każdorazowym użyciu. Do czyszczenia stosować suchą szmatkę. Przy silnym zabrudzeniu czyścić szmatką zwilżoną wodą z dodatkiem delikatnego detergentu i dokładnie osuszyć. SPRAWDZENIE I Przed każdym rozpoczęciem pracy należy dokonać oględzin haków izolacyjnych. Kontrolę okresową polegającą na badaniu elementu wyposażenia przeprowadzać zgodnie z instrukcją użytkowania. Kontrola okresowa obejmuje oględziny oraz badania odporności na zmostkowanie. Oględziny obejmują sprawdzenie: o braku widocznych uszkodzeń powierzchni elementu o czytelność i kompletność oznakowania o aktualność badań okresowych

4 Badanie odporności na zmostkowanie polega na sprawdzeniu elementu w układzie pomiarowym z napięciem probierczym wynoszącym 1,2Un (maksymalnego napięcia znamionowego elementów wyposażenia). o Badania uznaje się za pozytywne, jeżeli nie nastąpi przeskok iskry lub przebicie. Elementy wyposażenia uszkodzone, silnie zużyte lub zabrudzone nie mogą być użyte w pracach pod napięciem. W przypadku zawilgocenia należy je dokładnie osuszyć przed użyciem. CZĘSTOTLIWOŚĆ BADAŃ Sprawdzenie przed użyciem i kontrolę okresową przeprowadzać zgodnie z poniższą tabelą SPRAWDZANIE Badanie Oględziny elektryczne Przez kogo kierujący zespołem dozór laboratorium Kiedy przed każdorazowym użyciem co roku raz na rok* W jaki sposób wzrokowo (oględziny wzrokowo (oględziny *jeżeli instrukcja organizacji prac pod napięciem nie stanowi inaczej KARTA PRZEGLĄDÓW NARZĘDZI wg. instrukcji użytkowania data kontrolujący wynik kontroli podpis PRZYKŁAD ZASTOSOWANIA

5 H KARTA TECHNICZNA IZOLACYJNY DRĄŻEK MANIPULACYJNY PRODUCENT: HUBIX" OPIS WYKONANIA Drążek wykonany jest z rury ø 32mm z włókna szkło epoksydowego wypełnionej pianką poliuretanową. Drążek posiada końcówkę wielowypustową, która umożliwia mocowanie pozostałych elementów wyposażenia. Drążek posiada ogranicznik uchwytu i znak ograniczający. Odległość pomiędzy ogranicznikiem uchwytu a znakiem ograniczającym powinna wynosić minimum 600 mm. Wykonanie i badanie wyrobu zgodnie z normą EN :2010 Długość: 1300 mm. Masa: 950g ZASTOSOWANIE Drążek stanowi podstawową część wyposażenia sprzętu do czyszczenia urządzeń elektrycznych pod napięciem od 0,4kV do 36kV metodą z nawilżaniem, przy dosycaniu głowic kablowych i przy obsłudze połączeń śrubowych. PRZECHOWYWANIE I KONSERWACJA Sprzęt należy przechowywać w etui w sposób chroniący go przed uszkodzeniami mechanicznymi. Sprzęt przechowywać w pomieszczeniach suchych z dala od źródeł ciepła, w atmosferze nie agresywnej chemicznie. Chronić przed działaniem promieni słonecznych. Sprzęt powinien być czyszczony po każdorazowym użyciu. Do czyszczenia stosować suchą szmatkę. Przy silnym zabrudzeniu czyścić szmatką zwilżoną wodą z dodatkiem delikatnego detergentu i dokładnie osuszyć. Po wysuszeniu zaleca się przetarcie drążka specjalną ściereczką nasączoną preparatem silikonowym, przeznaczonym do regeneracji elementów izolacyjnych sprzętu do prac pod napięciem.

6 SPRAWDZENIE I Przed każdym rozpoczęciem pracy należy dokonać oględzin drążka. Kontrolę okresową polegającą na badaniu elementu wyposażenia przeprowadzać zgodnie z instrukcją użytkowania. Kontrola okresowa obejmuje oględziny oraz badania wytrzymałości elektrycznej. Oględziny obejmują sprawdzenie: o braku widocznych uszkodzeń powierzchni drążka o czytelność i kompletność oznakowania o aktualność badań okresowych o długość izolacji pomiędzy ogranicznikiem uchwytu a znakiem ograniczającym Badania elektryczne uznaje się za pozytywne jeżeli: o nie wystąpił przeskok iskrowy i nie stwierdzono śladów wyładowań Elementy wyposażenia uszkodzone, silnie zużyte lub zabrudzone nie mogą być użyte w pracach pod napięciem. W przypadku zawilgocenia należy je dokładnie osuszyć przed użyciem. CZĘSTOTLIWOŚĆ BADAŃ Sprawdzenie przed użyciem i kontrolę okresową przeprowadzać zgodnie z poniższą tabelą SPRAWDZANIE Badanie Oględziny elektryczne Przez kogo kierujący zespołem dozór laboratorium Kiedy przed każdorazowym użyciem co roku raz na rok* W jaki sposób wzrokowo (oględziny wzrokowo (oględziny *jeżeli instrukcja organizacji prac pod napięciem nie stanowi inaczej KARTA PRZEGLĄDÓW NARZĘDZI wg. instrukcji użytkowania data kontrolujący wynik kontroli podpis PRZYKŁAD ZASTOSOWANIA

7 H KARTA TECHNICZNA PRZEDŁUŻACZ IZOLACYJNEGO DRĄŻKA MANIPULACYJNEGO PRODUCENT: HUBIX" OPIS WYKONANIA Przedłużacz zbudowany jest z rury ø 32mm z włókna szkło epoksydowego wypełnionej pianką poliuretanową oraz końcówek wielowypustowych do mocowania drążka i uniwersalnych elementów roboczych. Wykonanie i badanie wyrobu zgodnie z normą EN :2010 Długość: 500 mm. Masa: 430g ZASTOSOWANIE Przedłużacz stanowi część wyposażenia sprzętu do czyszczenia urządzeń elektrycznych pod napięciem od 0,4kV do 36kV metodą z nawilżaniem, przy dosycaniu głowic kablowych i przy obsłudze połączeń śrubowych. PRZECHOWYWANIE I KONSERWACJA Sprzęt należy przechowywać w etui w sposób chroniący go przed uszkodzeniami mechanicznymi. Sprzęt przechowywać w pomieszczeniach suchych z dala od źródeł ciepła, w atmosferze nie agresywnej chemicznie. Chronić przed działaniem promieni słonecznych. Sprzęt powinien być czyszczony po każdorazowym użyciu. Do czyszczenia stosować suchą szmatkę. Przy silnym zabrudzeniu czyścić szmatką zwilżoną wodą z dodatkiem delikatnego detergentu i dokładnie osuszyć. Po wysuszeniu zaleca się przetarcie drążka specjalną ściereczką nasączoną preparatem silikonowym, przeznaczonym do regeneracji elementów izolacyjnych sprzętu do prac pod napięciem. SPRAWDZENIE I Przed każdym rozpoczęciem pracy należy dokonać oględzin przedłużacza. Kontrolę okresową polegającą na badaniu elementu wyposażenia przeprowadzać zgodnie z instrukcją użytkowania. Kontrola okresowa obejmuje oględziny oraz badania wytrzymałości elektrycznej.

8 Oględziny obejmują sprawdzenie: o braku widocznych uszkodzeń powierzchni przedłużacza o czytelność i kompletność oznakowania o aktualność badań okresowych Badania elektryczne uznaje się za pozytywne jeżeli: o nie wystąpił przeskok iskrowy i nie stwierdzono śladów wyładowań Elementy wyposażenia uszkodzone, silnie zużyte lub zabrudzone nie mogą być użyte w pracach pod napięciem. W przypadku zawilgocenia należy je dokładnie osuszyć przed użyciem. CZĘSTOTLIWOŚĆ BADAŃ Sprawdzenie przed użyciem i kontrolę okresową przeprowadzać zgodnie z poniższą tabelą SPRAWDZANIE Badanie Oględziny elektryczne Przez kogo kierujący zespołem dozór laboratorium Kiedy przed każdorazowym użyciem co roku raz na rok* W jaki sposób wzrokowo (oględziny wzrokowo (oględziny *jeżeli instrukcja organizacji prac pod napięciem nie stanowi inaczej KARTA PRZEGLĄDÓW NARZĘDZI wg. instrukcji użytkowania data kontrolujący wynik kontroli podpis

9 H KARTA TECHNICZNA IZOLACYJNY ELEMENT POŚREDNICZĄCY PRODUCENT: HUBIX" średnica długość kąt między głowicami masa 32mm 150mm 180º 180g OPIS WYKONANIA Element pośredniczący wykonany jest z rury ø 32mm z włókna szkło epoksydowego wypełnionej pianką poliuretanową oraz końcówek wielowypustowych do mocowania drążka i uniwersalnych elementów roboczych. Wykonanie i badanie wyrobu zgodnie z normą EN :2010 ZASTOSOWANIE Element pośredniczący stanowi część wyposażenia sprzętu do czyszczenia urządzeń elektrycznych pod napięciem od 0,4kV do 36kV metodą z nawilżaniem, przy dosycaniu głowic kablowych i przy obsłudze połączeń śrubowych. Elementy pośredniczące umożliwiają zbudowanie układów przestrzennych zlokalizowanych w dowolnej płaszczyźnie. PRZECHOWYWANIE I KONSERWACJA Sprzęt należy przechowywać w etui w sposób chroniący go przed uszkodzeniami mechanicznymi. Sprzęt przechowywać w pomieszczeniach suchych z dala od źródeł ciepła, w atmosferze nie agresywnej chemicznie. Chronić przed działaniem promieni słonecznych. Sprzęt powinien być czyszczony po każdorazowym użyciu. Do czyszczenia stosować suchą szmatkę. Przy silnym zabrudzeniu czyścić szmatką zwilżoną wodą z dodatkiem delikatnego detergentu i dokładnie osuszyć. Po wysuszeniu zaleca się przetarcie drążka specjalną ściereczką nasączoną preparatem silikonowym, przeznaczonym do regeneracji elementów izolacyjnych sprzętu do prac pod napięciem. SPRAWDZENIE I Przed każdym rozpoczęciem pracy należy dokonać oględzin elementów pośredniczących. Kontrolę okresową polegającą na badaniu elementu wyposażenia przeprowadzać zgodnie z instrukcją użytkowania. Kontrola okresowa obejmuje oględziny oraz badania odporności na zmostkowanie. Oględziny obejmują sprawdzenie:

10 o braku widocznych uszkodzeń powierzchni elementu o czytelność i kompletność oznakowania o aktualność badań okresowych Badanie odporności na zmostkowanie polega na sprawdzeniu elementu w układzie pomiarowym z napięciem probierczym wynoszącym 1,2Un (maksymalnego napięcia znamionowego elementów wyposażenia). o Badania uznaje się za pozytywne, jeżeli nie nastąpi przeskok iskry lub przebicie. Elementy wyposażenia uszkodzone, silnie zużyte lub zabrudzone nie mogą być użyte w pracach pod napięciem. W przypadku zawilgocenia należy je dokładnie osuszyć przed użyciem. CZĘSTOTLIWOŚĆ BADAŃ Sprawdzenie przed użyciem i kontrolę okresową przeprowadzać zgodnie z poniższą tabelą SPRAWDZANIE Badanie Oględziny elektryczne Przez kogo kierujący zespołem dozór laboratorium Kiedy przed każdorazowym użyciem co roku raz na rok* W jaki sposób wzrokowo (oględziny wzrokowo (oględziny *jeżeli instrukcja organizacji prac pod napięciem nie stanowi inaczej KARTA PRZEGLĄDÓW NARZĘDZI wg. instrukcji użytkowania data kontrolujący wynik kontroli podpis

11 H KARTA TECHNICZNA IZOLACYJNY ELEMENT POŚREDNICZĄCY 90 0 PRODUCENT: HUBIX" średnica długość kąt między głowicami masa 32mm 150mm 90º 180g OPIS WYKONANIA Element pośredniczący wykonany jest z rury ø 32mm z włókna szkło epoksydowego wypełnionej pianką poliuretanową oraz końcówek wielowypustowych do mocowania drążka i uniwersalnych elementów roboczych. Wykonanie i badanie wyrobu zgodnie z normą EN :2010 ZASTOSOWANIE Element pośredniczący stanowi część wyposażenia sprzętu do czyszczenia urządzeń elektrycznych pod napięciem od 0,4kV do 36kV metodą z nawilżaniem, przy dosycaniu głowic kablowych i przy obsłudze połączeń śrubowych. Elementy pośredniczące umożliwiają zbudowanie układów przestrzennych zlokalizowanych w dowolnej płaszczyźnie. PRZECHOWYWANIE I KONSERWACJA Sprzęt należy przechowywać w etui w sposób chroniący go przed uszkodzeniami mechanicznymi. Sprzęt przechowywać w pomieszczeniach suchych z dala od źródeł ciepła, w atmosferze nie agresywnej chemicznie. Chronić przed działaniem promieni słonecznych. Sprzęt powinien być czyszczony po każdorazowym użyciu. Do czyszczenia stosować suchą szmatkę. Przy silnym zabrudzeniu czyścić szmatką zwilżoną wodą z dodatkiem delikatnego detergentu i dokładnie osuszyć. Po wysuszeniu zaleca się przetarcie drążka specjalną ściereczką nasączoną preparatem silikonowym, przeznaczonym do regeneracji elementów izolacyjnych sprzętu do prac pod napięciem. SPRAWDZENIE I Przed każdym rozpoczęciem pracy należy dokonać oględzin elementów pośredniczących. Kontrolę okresową polegającą na badaniu elementu wyposażenia przeprowadzać zgodnie z instrukcją użytkowania. Kontrola okresowa obejmuje oględziny oraz badania odporności na zmostkowanie. Oględziny obejmują sprawdzenie:

12 o braku widocznych uszkodzeń powierzchni elementu o czytelność i kompletność oznakowania o aktualność badań okresowych Badanie odporności na zmostkowanie polega na sprawdzeniu elementu w układzie pomiarowym z napięciem probierczym wynoszącym 1,2Un (maksymalnego napięcia znamionowego elementów wyposażenia). o Badania uznaje się za pozytywne, jeżeli nie nastąpi przeskok iskry lub przebicie. Elementy wyposażenia uszkodzone, silnie zużyte lub zabrudzone nie mogą być użyte w pracach pod napięciem. W przypadku zawilgocenia należy je dokładnie osuszyć przed użyciem. CZĘSTOTLIWOŚĆ BADAŃ Sprawdzenie przed użyciem i kontrolę okresową przeprowadzać zgodnie z poniższą tabelą SPRAWDZANIE Badanie Oględziny elektryczne Przez kogo kierujący zespołem dozór laboratorium Kiedy przed każdorazowym użyciem co roku raz na rok* W jaki sposób wzrokowo (oględziny wzrokowo (oględziny *jeżeli instrukcja organizacji prac pod napięciem nie stanowi inaczej KARTA PRZEGLĄDÓW NARZĘDZI wg. instrukcji użytkowania data kontrolujący wynik kontroli podpis

13 H KARTA TECHNICZNA ZATYCZKA OTWORU WLEWOWEGO PRODUCENT: HUBIX" symbol średnica długość masa H090-05/8 8mm 55mm 5g H090-05/10 10mm 60mm 7g OPIS WYKONANIA Zatyczka otworu wlewowego wykonana jest z kopolimeru EVA. Zatyczka posiada otwór na hak izolacyjny ZASTOSOWANIE Zatyczka przystosowana jest do zatkania otworu wlewowego głowicy kablowej po uzupełnianiu syciwa, zwłaszcza pod napięciem. PRZECHOWYWANIE I KONSERWACJA Zatyczki należy przechowywać w etui w sposób chroniący go przed uszkodzeniami mechanicznymi. Zatyczki przechowywać w pomieszczeniach suchych z dala od źródeł ciepła, w atmosferze nie agresywnej chemicznie. Chronić przed działaniem promieni słonecznych. SPRAWDZENIE I Przed każdym założeniem zatyczki należy dokonać jej oględzin. Oględziny obejmują sprawdzenie: o braku widocznych uszkodzeń zatyczki Zatyczki uszkodzone, silnie zużyte lub zabrudzone nie mogą być użyte w pracach pod napięciem. W przypadku zawilgocenia należy je dokładnie osuszyć przed użyciem. CZĘSTOTLIWOŚĆ BADAŃ Sprawdzenie przed użyciem i kontrolę okresową przeprowadzać zgodnie z poniższą tabelą

14 SPRAWDZANIE Przez kogo kierujący zespołem dozór Kiedy przed każdorazowym użyciem co roku W jaki sposób wzrokowo (oględziny wzrokowo (oględziny) *jeżeli instrukcja organizacji prac pod napięciem nie stanowi inaczej KARTA PRZEGLĄDÓW NARZĘDZI data kontrolujący wynik kontroli podpis PRZYKŁAD ZASTOSOWANIA

15 H KARTA TECHNICZNA PRĘT IZOLACYJNY Z KOŃCÓWKĄ WIELOWYPUSTOWĄ PRODUCENT: HUBIX" OPIS WYKONANIA Pręt izolacyjny wykonany z poliamidu z dodatkiem włókna szklanego. Pręt posiada końcówkę wielowypustową umożliwiającą zamocowanie go na drążku lub elementach pośredniczących. Wykonanie i badanie wyrobu zgodnie z normą EN :2010 Długość: 265 mm. Masa: 17g ZASTOSOWANIE Pręt używany jest do przebicia zestalonej warstwy impregnatu w głowicy zwłaszcza pod napięciem od 6kV do 36kV. PRZECHOWYWANIE I KONSERWACJA Sprzęt należy przechowywać w etui w sposób chroniący go przed uszkodzeniami mechanicznymi. Sprzęt przechowywać w pomieszczeniach suchych z dala od źródeł ciepła, w atmosferze nie agresywnej chemicznie. Chronić przed działaniem promieni słonecznych. Sprzęt powinien być czyszczony po każdorazowym użyciu. Do czyszczenia stosować suchą szmatkę. Przy silnym zabrudzeniu czyścić szmatką zwilżoną wodą z dodatkiem delikatnego detergentu i dokładnie osuszyć. SPRAWDZENIE I Przed każdym rozpoczęciem pracy należy dokonać oględzin prętów izolacyjnych. Kontrolę okresową polegającą na badaniu elementu wyposażenia przeprowadzać zgodnie z instrukcją użytkowania nr. 04/2011 HUBIX. Kontrola okresowa obejmuje oględziny oraz badania odporności na zmostkowanie. Oględziny obejmują sprawdzenie: o braku widocznych uszkodzeń powierzchni elementu o czytelność i kompletność oznakowania o aktualność badań okresowych

16 Badanie odporności na zmostkowanie polega na sprawdzeniu elementu w układzie pomiarowym z napięciem probierczym wynoszącym 1,2Un (maksymalnego napięcia znamionowego elementów wyposażenia). o Badania uznaje się za pozytywne, jeżeli nie nastąpi przeskok iskry lub przebicie. Elementy wyposażenia uszkodzone, silnie zużyte lub zabrudzone nie mogą być użyte w pracach pod napięciem. W przypadku zawilgocenia należy je dokładnie osuszyć przed użyciem. CZĘSTOTLIWOŚĆ BADAŃ Sprawdzenie przed użyciem i kontrolę okresową przeprowadzać zgodnie z poniższą tabelą SPRAWDZANIE Badanie Oględziny elektryczne Przez kogo kierujący zespołem dozór laboratorium Kiedy przed każdorazowym użyciem co roku raz na rok* W jaki sposób wzrokowo (oględziny wzrokowo (oględziny *jeżeli instrukcja organizacji prac pod napięciem nie stanowi inaczej KARTA PRZEGLĄDÓW NARZĘDZI wg. instrukcji użytkowania data kontrolujący wynik kontroli podpis PRZYKŁAD ZASTOSOWANIA

17 H092 KARTA TECHNICZNA URZĄDZENIE DO NAPEŁNIANIA GŁOWIC KABLOWYCH PRODUCENT: HUBIX" OPIS WYKONANIA Urządzenie do napełniania głowic kablowych składa się z pompy tłoczącej przystosowanej do swobodnego przemieszczania, osłony termicznej, izolacyjnego przewodu ciśnieniowego z dyszą mocowaną do izolacyjnego drążka manipulacyjnego. Zbiornik pompy tłoczącej impregnat wyposażony jest w elektryczną grzałkę umożliwiającą podgrzanie impregnatu w celu przetłoczenia go do głowicy kablowej. Skrzynka regulatora temperatury podłączana jest do grzałki pompy za pomocą złącza HAN-D. Parametry techniczne Pojemność zbiornika impregnatu - 4,5 dcm 3 Moc grzałki W Napięcie zasilania grzałki - 230V Zakres regulacji temperatury o C (wartość ustawiona) Czujnik temperatury - Pt-100 Izolacyjny przewód ciśnieniowy - 2,5 mb (lub na życzenie klienta o innej długości / max 15m) Masa: 13,2kg (pompa z osłoną) Masa : 2500g (skrzynka regulatora) ZASTOSOWANIE Urządzenie przeznaczone jest do napełniania głowic kablowych impregnatem podczas prac montażowych oraz do jego uzupełniania podczas eksploatacji, zwłaszcza pod napięciem od 6kV do 36kV

18 PRZECHOWYWANIE I KONSERWACJA Urządzenie do napełniania i wyposażenie powinno być przechowywane w pomieszczeniach suchych i nie agresywnych chemiczne. Urządzenie do napełniania transportować w sposób zabezpieczający je przed uszkodzeniami mechanicznymi. Dotyczy to zwłaszcza węża ciśnieniowego. Podczas transportu zaleca się odłączenie skrzynki regulatora i zabezpieczenie złącza osłonami. Wszystkie elementy wyposażenia powinny być oczyszczone po każdym użyciu! Zanieczyszczone impregnatem elementy wyposażenia (w tym przewód ciśnieniowy) należy czyścić za pomocą suchej szmatki lub zwilżonej rozcieńczalnikiem benzynowym. SPRAWDZENIE I Przed każdym rozpoczęciem pracy należy dokonać oględzin urządzenia. Kontrolę okresową przeprowadzać zgodnie z instrukcją użytkowania. Kontrola okresowa obejmuje oględziny, badania prądu upływu i wytrzymałości elektrycznej oraz pomiar rezystancji izolacji. Oględziny polegają na dokładnej wizualnej kontroli stanu technicznego urządzenia oraz skrzynki regulatorem temperatury i obejmują sprawdzenie: stanu (braku uszkodzeń) skrzynki z regulatorem temperatury; stanu przewodów zasilających i wtyczki; stanu złącza HAN-D Pomiar rezystancji izolacji należy przeprowadzić megaomomierzem (2,5kV) pomiędzy okuciami przewodu ciśnieniowego (rys.16). Wartość rezystancji izolacji powinna być większa niż 10M Wartość prądu upływu nie może być większa niż 43,2 μa przez cały czas trwania badania CZĘSTOTLIWOŚĆ BADAŃ Sprawdzenie przed użyciem i kontrolę okresową przeprowadzać zgodnie z poniższą tabelą SPRAWDZANIE Badanie Oględziny elektryczne Przez kogo kierujący zespołem dozór laboratorium Kiedy przed każdorazowym użyciem co roku raz na rok* W jaki sposób wzrokowo (oględziny wzrokowo (oględziny *jeżeli instrukcja organizacji prac pod napięciem nie stanowi inaczej KARTA PRZEGLĄDÓW NARZĘDZI wg. instrukcji użytkowania data kontrolujący wynik kontroli podpis

19 H094 KARTA TECHNICZNA średnica długość masa 39mm 1900mm 2000g IZOLACYJNY DRĄŻEK OBROTOWY PRODUCENT: HUBIX" OPIS WYKONANIA Drążek wykonany z rury ø 39mm z włókna szkło epoksydowego wypełnionej pianką poliuretanową. Drążek obrotowy posiada głowicę obrotową o zmiennym kącie wykonaną z poliamidu z dodatkiem włókna szklanego, ogranicznik uchwytu ruchomego i znak ograniczający. Fragment drążka między ogranicznikiem uchwytu ruchomego a znakiem ograniczającym stanowi część izolacyjną. Długość części izolacyjnej pomiędzy ogranicznikiem a znakiem ograniczającym powinna wynosić minimum 600 mm. Wykonanie i badanie wyrobu zgodnie z normą EN :2010 ZASTOSOWANIE Drążek stanowi podstawową część wyposażenia sprzętu przeznaczonego do odkręcania i dokręcania połączeń śrubowych urządzeń elektrycznych pod napięciem od 6kV do 36kV i przy dosycaniu głowic kablowych. PRZECHOWYWANIE I KONSERWACJA Sprzęt należy przechowywać w etui w sposób chroniący go przed uszkodzeniami mechanicznymi. Sprzęt przechowywać w pomieszczeniach suchych z dala od źródeł ciepła, w atmosferze nie agresywnej chemicznie. Chronić przed działaniem promieni słonecznych. Sprzęt powinien być czyszczony po każdorazowym użyciu. Do czyszczenia stosować suchą szmatkę. Przy silnym zabrudzeniu czyścić szmatką zwilżoną wodą z dodatkiem delikatnego detergentu i dokładnie osuszyć. Po wysuszeniu zaleca się przetarcie drążka specjalną ściereczką nasączoną preparatem silikonowym, przeznaczonym do regeneracji elementów izolacyjnych sprzętu do prac pod napięciem. SPRAWDZENIE I Przed każdym rozpoczęciem pracy należy dokonać oględzin drążka. Kontrolę okresową polegającą na badaniu elementu wyposażenia przeprowadzać zgodnie z instrukcją użytkowania. Kontrola okresowa obejmuje oględziny oraz badania wytrzymałości elektrycznej.

20 Oględziny obejmują sprawdzenie: o braku widocznych uszkodzeń powierzchni drążka o czytelność i kompletność oznakowania o aktualność badań okresowych o długość izolacji pomiędzy ogranicznikiem uchwytu a znakiem ograniczającym Badania elektryczne uznaje się za pozytywne jeżeli: o nie wystąpił przeskok iskrowy i nie stwierdzono śladów wyładowań Elementy wyposażenia uszkodzone, silnie zużyte lub zabrudzone nie mogą być użyte w pracach pod napięciem. W przypadku zawilgocenia należy je dokładnie osuszyć przed użyciem. CZĘSTOTLIWOŚĆ BADAŃ Sprawdzenie przed użyciem i kontrolę okresową przeprowadzać zgodnie z poniższą tabelą SPRAWDZANIE Badanie Oględziny elektryczne Przez kogo kierujący zespołem dozór laboratorium Kiedy przed każdorazowym użyciem co roku raz na rok* W jaki sposób wzrokowo (oględziny wzrokowo (oględziny *jeżeli instrukcja organizacji prac pod napięciem nie stanowi inaczej KARTA PRZEGLĄDÓW NARZĘDZI wg. instrukcji użytkowania data kontrolujący wynik kontroli podpis PRZYKŁAD ZASTOSOWANIA
