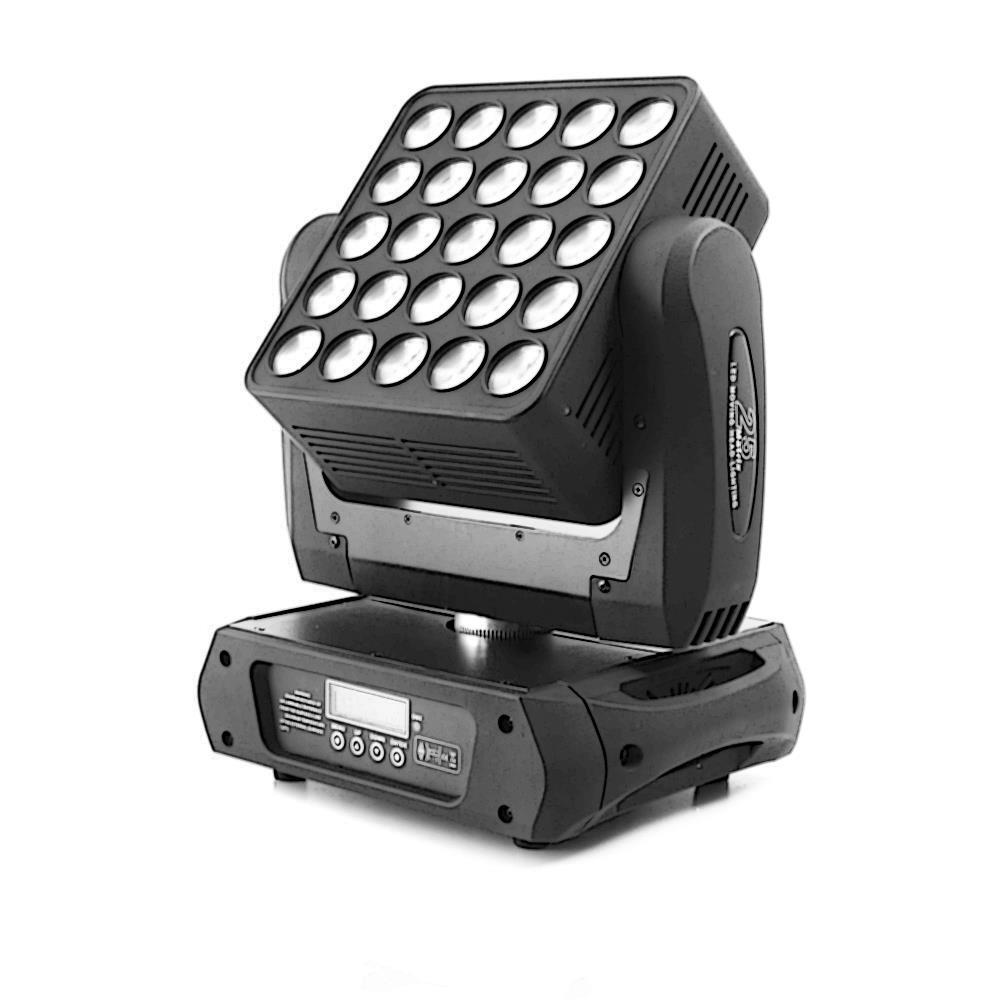

1 USER MANUAL / INSTRUKCJA OBSŁUGI LED MATRIX Moving Head 25x12W 4in1 NO LIMIT F

2 LED MATRIX Moving Head 25x12W 4in1 NO LIMIT F Table of contents 1 Introduction Safety information Product information Specification Installation Connections Connecting DMX signal Voltage specification Connecting power supply Operation manual Control panel Menu DMX channel list... 5 Spis treści 1 Wprowadzenie Zasady bezpieczeństwa Informacje o produkcie Specyfikacja Instalacja Połączenia Podłączenie sygnału DMX Specyfikacja zasilania Podłączanie zasilania Instrukcja użytkowania Panel sterowania Menu Lista kanałów DMX

3 1 INTRODUCTION Thank you for purchasing LED MATRIX Moving Head 25x12W 4in1 NO LIMIT. For safety reasons and to ensure the trouble-free operation, carefully read the instructions. 2 SAFETY INFORMATION 1. Installation should be done by qualified personnel in order to minimize the risk of accidental electric shock 2. Disconnect the power supply before installation. 3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you notice any signs of damage you should contact your dealer immediately. Do not connect the device to the mains. 4. Do not use the device in high humidity conditions and at temperatures above 40 C 5. The device must be installed on stable structures 3 PRODUCT INFORMATION 3.1 Specification Power consumption: 350W Power supply voltage: V Voltage frequency: 50/60Hz Diode type: 4in1 Number of diodes: 25 Diode power: 12W Display: LCD Matrix Color: RGBW Beam angle (min): 3 Beam angle (max): 3 Dimming: Linear: 0-100% PAN range: No limit TILT range: No limit Number of DMX channels: 19 / 29 / 117 DMX standard: DMX 512 Control interface: 4 buttons Operating modes: DMX, Automatic, Sound controlled, Slave AC IN: powercon AC OUT: powercon DMX IN: XLR - 3 pin DMX OUT: XLR - 3 pin Housing made: Aluminium Cooling: Active Height [cm]: 48 Width [cm]: 29 Depth [cm]: 38 Weight [kg]:

4 LED MATRIX Moving Head 25x12W 4in1 NO LIMIT F INSTALLATION After removing the packaging, check if the device was not damaged during transport. Before connecting to the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage caused by unstable mounting. Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are consistent with device requirements. All activities, including connecting the device to the mains must be performed by qualified personnel. 5 CONNECTIONS The device is equipped with the following interfaces: 1. DMX (in/out): XLR 3-pin socket 2. Power (in/out): powercon socket 5.1 Connecting DMX signal The connection is performed using cable with XLR-female -> XLR-Male plugs GROUND DMX + DMX FEMALE XLR MALE XLR DMX 512 DMX 512 DMX Controller 5.2 Voltage specification Input Voltage Total Power Frequency 90~260V 350W 50/60Hz 5.3 Connecting power supply The connection is performed using power cable with PowerCon connector (included). 3

5 The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only on the manufacturer or by a person with appropriate permissions. 6 OPERATION MANUAL 6.1 Control panel The control panel is equipped with LCD display and 4 control buttons: 1. MENU 2. DOWN 3. UP 4. ENTER 6.2 Menu Menu diagram: DMX Address set Work mode set DMX 512 Invert Pan Invert Tilt Slave Fast Slow Yes No Yes No Display set Back light on Yes Channel mode set Restore factory settongs Reset 19 CH 29 CH 117 CH No 4

6 LED MATRIX Moving Head 25x12W 4in1 NO LIMIT F DMX channel list 19CH mode Channel Function Effect CH 1 Pan : CH 2 Unlimited Pan : No function : Rotate clockwise slow to fast : Rotate counterclockwise slow to fast CH 3 Tilt : CH 4 Unlimited Tilt : No function : Rotate clockwise slow to fast : Rotate counterclockwise slow to fast CH 5 Pan / Tilt speed : Fast to slow CH 6 Dimmer : 0%-100% CH 7 Strobe : No function : Slow to fast : Random : Thunder CH 8 Red : 0%-100% CH 9 Green : 0%-100% CH 10 Blue : 0%-100% CH 11 White : 0%-100% CH 12 Effects numbers : Numbers and symbols CH 13 Effects letters : Letters A to Z CH 14 Effects static gobos : Gobos CH 15 Numbers and letters colors (CH 12,13) : Various colors CH 16 Effects dynamic gobos : Dynamic gobos : Dynamic gobos auto change CH 17 Effects speed : Fast to slow CH 18 Macro functions : No function : CH 12 (numbers) : CH 13 (letters) : CH 14 (static gobos) : CH 16 (dynamic gobos) : Auto run : Sound activated CH 19 Reset : No function : Reset after 3 seconds 5

7 29CH mode Channel Function Effect CH 1 Pan : CH 2 Unlimited Pan : No function : Rotate clockwise slow to fast : Rotate counterclockwise slow to fast CH 3 Pan fine : 0%-100% CH 4 Tilt : CH 5 Unlimited Tilt : No function : Rotate clockwise slow to fast : Rotate counterclockwise slow to fast CH 6 Tilt fine : 0%-100% CH 7 Pan / Tilt speed : Fast to slow CH 8 Dimmer : 0%-100% CH 9 Strobe : No function : Slow to fast : Random : Thunder CH 10 Red section : 0%-100% CH 11 Green section : 0%-100% CH 12 Blue section : 0%-100% CH 13 White section : 0%-100% CH 14 Red section : 0%-100% CH 15 Green section : 0%-100% CH 16 Blue section : 0%-100% CH 17 White section : 0%-100% CH 18 Red section : 0%-100% CH 19 Green section : 0%-100% CH 20 Blue section : 0%-100% CH 21 White section : 0%-100% CH 22 Effects numbers : Numbers and symbols CH 23 Effects letters : Letters A to Z CH 24 Effects static gobos : Gobos CH 25 Numbers and letters colors (CH 12,13) : Various colors CH 26 Effects dynamic gobos : Dynamic gobos : Dynamic gobos auto change CH 27 Effects speed : Fast to slow CH 28 Macro functions : No function : CH 12 (numbers) : CH 13 (letters) : CH 14 (static gobos) : CH 16 (dynamic gobos) : Auto run : Sound activated CH 29 Reset : No function : Reset after 3 seconds 6

8 LED MATRIX Moving Head 25x12W 4in1 NO LIMIT F CH mode Channel Function Effect CH 1 Pan : CH 2 Unlimited Pan : No function : Rotate clockwise slow to fast : Rotate counterclockwise slow to fast CH 3 Pan fine : 0%-100% CH 4 Tilt : CH 5 Unlimited Tilt : No function : Rotate clockwise slow to fast : Rotate counterclockwise slow to fast CH 6 Tilt fine : 0%-100% CH 7 Pan / Tilt speed : Fast to slow CH 8 Dimmer : 0%-100% CH 9 Strobe : No function : Slow to fast : Random : Thunder CH 10 Red LED : 0%-100% CH 11 Green LED : 0%-100% CH 12 Blue LED : 0%-100% CH 13 White LED : 0%-100% CH RGBW: LED 2 LED : 0%-100% CH 110 Effects numbers : Numbers and symbols CH 111 Effects letters : Letters A to Z CH 112 Effects static gobos : Gobos CH 113 Numbers and letters colors (CH 12,13) : Various colors CH 114 Effects dynamic gobos : Dynamic gobos : Dynamic gobos auto change CH 115 Effects speed : Fast to slow CH 116 Macro functions : No function : CH 12 (numbers) : CH 13 (letters) : CH 14 (static gobos) : CH 16 (dynamic gobos) : Auto run : Sound activated CH 117 Reset : No function : Reset after 3 seconds 7

9 1 WPROWADZENIE Dziękujemy za zakup urządzenia LED MATRIX Moving Head 25x12W 4w1 NO LIMIT. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. 2 ZASADY BEZPIECZEŃSTWA 1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować ryzyko przypadkowego porażenia prądem 2. Przed instalacją należy odłączyć urządzenie od sieci 3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci elektrycznej. 4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w temperaturze powyżej 40 C 5. Urządzenie należy instalować na stabilnych konstrukcjach 3 INFORMACJE O PRODUKCIE 3.1 Specyfikacja Pobór mocy: 350W Napięcie zasilania: V Częstotliwość napięcia: 50/60Hz Typ diody: 4w1 Ilość diod: 25 Moc diody: 12W Wyświetlacz: LCD Matrycowy Barwa: RGBW Kąt świecenia (min): 3 Kąt świecenia (max): 3 Ściemnianie: Płynne: 0-100% Zakres ruchu - PAN: Bez limitu Zakres ruchu - TILT: Bez limitu Ilość kanałów DMX: 19 / 29 / 117 Standard DMX: DMX 512 Sterowanie: 4 przyciski Tryby pracy: DMX, Automatyczny, Sterowanie dźwiękiem, Slave AC IN: powercon AC OUT: powercon DMX IN: XLR - 3 pin DMX OUT: XLR - 3 pin Rodzaj obudowy: Aluminium Chłodzenie: Aktywne Wysokość [cm]: 48 Szerokość [cm]:

10 LED MATRIX Moving Head 25x12W 4in1 NO LIMIT F Głębokość [cm]: 38 Waga [kg]: 14 4 INSTALACJA Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu. Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie. Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem urządzenia. Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej powinny być wykonywane przez wykwalifikowany personel. 5 POŁĄCZENIA Urządzenie wyposażone jest w następujące interfejsy: 1. DMX (wejście/wyjście) złącza: XLR 3-pin 2. Zasilanie (wejście/wyjście) - złącza: powercon 5.1 Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski GROUND DMX + DMX XLR ŻEŃSKI XLR MĘSKI DMX 512 DMX 512 Sterownik DMX 5.2 Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 90~260V 350W 50/60Hz 5.3 Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką typu powercon z drugiej strony (w zestawie). 9

11 Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia dotyczące poboru energii elektrycznej z sieci. UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi uprawnieniami. 6 INSTRUKCJA UŻYTKOWANIA 6.1 Panel sterowania Panel sterowania wyposażony jest w wyświetlacz LCD oraz w 4 przyciski sterujące: 1. MENU 2. DOWN 3. UP 4. ENTER 6.2 Menu Schemat menu urządzenia: Adresowanie DMX DMX Address Tryb pracy Work mode set DMX 512 Slave Fast Slow Odwrócenie obrotu Pan Invert Pan Yes Odwrócenie obrotu Tilt Invert Tilt Yes Podświetlenie wyświetlacza Display set Back light on Yes Ilość kanałów DMX Channel mode set 19 CH No No 29 CH 117 CH No Przywrócenie ustawień fabrycznych Reset Restore factory settongs Reset 10

12 LED MATRIX Moving Head 25x12W 4in1 NO LIMIT F Lista kanałów DMX Tryb 19CH Kanał Funkcja Efekt CH 1 PAN : CH 2 PAN bez limitu : Brak funkcji : Obrót w prawo (wolno-szybko) : Obrót w lewo (wolno-szybko) CH 3 TILT : CH 4 TILT bez limitu : Brak funkcji : Obrót w prawo (wolno-szybko) : Obrót w lewo (wolno-szybko) CH 5 Prędkość obrotu PAN / TILT : Szybko-wolno CH 6 Ściemnianie : 0%-100% CH 7 Strobo : Brak funkcji : Wolno-szybko : Losowo : Błysk CH 8 Czerwony : 0%-100% CH 9 Zielony : 0%-100% CH 10 Niebieski : 0%-100% CH 11 Biały : 0%-100% CH 12 Efekty cyfry : Cyfry I symbole CH 13 Efekty litery : Litery A do Z CH 14 Efekty statyczne Gobo : Gobo CH 15 Kolory liter/cyfr (CH 12,13) : Wybieranie koloru CH 16 Efekty dynamiczne Gobo : Dynamiczne Gobo : Automatyczna zmiana CH 17 Prędkość efektów : Szybko-wolno CH 18 CH 19 Wybrór trybu pracy / aktywnego kanału Reset : Brak funkcji : CH 12 (cyfry) : CH 13 (litery) : CH 14 (statyczne Gobo) : CH 16 (dynamiczne Gobo) : Tryb auto : Sterowanie dźwiękiem : Brak funkcji : Reset po 3 sekundach 11

13 Tryb 29CH Kanał Funkcja Efekt CH 1 PAN : CH 2 PAN bez limitu : Brak funkcji : Obrót w prawo (wolno-szybko) : Obrót w lewo (wolno-szybko) CH 3 PAN ustawienie precyzyjne : 0%-100% CH 4 TILT : CH 5 TILT bez limitu : Brak funkcji : Obrót w prawo (wolno-szybko) : Obrót w lewo (wolno-szybko) CH 6 Tilt ustawienie precyzyjne : 0%-100% CH 7 Prędkość obrotu PAN / TILT : Szybko-wolno CH 8 Ściemnianie : 0%-100% CH 9 Strobo : Brak funkcji : Wolno-szybko : Losowo : Błysk CH 10 Czerwony sekcja : 0%-100% CH 11 Zielony sekcja : 0%-100% CH 12 Niebieski sekcja : 0%-100% CH 13 Biały sekcja : 0%-100% CH 14 Czerwony sekcja : 0%-100% CH 15 Zielony sekcja : 0%-100% CH 16 Niebieski sekcja : 0%-100% CH 17 Biały sekcja : 0%-100% CH 18 Czerwony sekcja : 0%-100% CH 19 Zielony sekcja : 0%-100% CH 20 Niebieski sekcja : 0%-100% CH 21 Biały sekcja : 0%-100% CH 22 Efekty cyfry : Cyfry I symbole CH 23 Efekty litery : Litery A do Z CH 24 Efekty statyczne Gobo : Gobo CH 25 Kolory liter/cyfr (CH 12,13) : Wybieranie koloru CH 26 Efekty dynamiczne Gobo : Dynamiczne Gobo : Automatyczna zmiana CH 27 Prędkość efektów : Szybko-wolno CH 28 CH 29 Wybrór trybu pracy / aktywnego kanału Reset : Brak funkcji : CH 12 (cyfry) : CH 13 (litery) : CH 14 (statyczne Gobo) : CH 16 (dynamiczne Gobo) : Tryb auto : Sterowanie dźwiękiem : Brak funkcji : Reset po 3 sekundach 12

14 LED MATRIX Moving Head 25x12W 4in1 NO LIMIT F Tryb 117CH Kanał Funkcja Efekt CH 1 PAN : CH 2 PAN bez limitu : Brak funkcji : Obrót w prawo (wolno-szybko) : Obrót w lewo (wolno-szybko) CH 3 PAN ustawienie precyzyjne : 0%-100% CH 4 TILT : CH 5 TILT bez limitu : Brak funkcji : Obrót w prawo (wolno-szybko) : Obrót w lewo (wolno-szybko) CH 6 Tilt ustawienie precyzyjne : 0%-100% CH 7 Prędkość obrotu PAN / TILT : Szybko-wolno CH 8 Ściemnianie : 0%-100% CH 9 Strobo : Brak funkcji : Wolno-szybko : Losowo : Błysk CH 10 Czerwony LED : 0%-100% CH 11 Zielony LED : 0%-100% CH 12 Niebieski LED : 0%-100% CH 13 Biały LED : 0%-100% CH RGBW: LED 2 LED : 0%-100% CH 110 Efekty cyfry : Cyfry I symbole CH 111 Efekty litery : Litery A do Z CH 112 Efekty statyczne Gobo : Gobo CH 113 Kolory liter/cyfr (CH 12,13) : Wybieranie koloru CH 114 Efekty dynamiczne Gobo : Dynamiczne Gobo : Automatyczna zmiana CH 115 Prędkość efektów : Szybko-wolno CH 116 CH 117 Wybrór trybu pracy / aktywnego kanału Reset : Brak funkcji : CH 12 (cyfry) : CH 13 (litery) : CH 14 (statyczne Gobo) : CH 16 (dynamiczne Gobo) : Tryb auto : Sterowanie dźwiękiem : Brak funkcji : Reset po 3 sekundach 13
