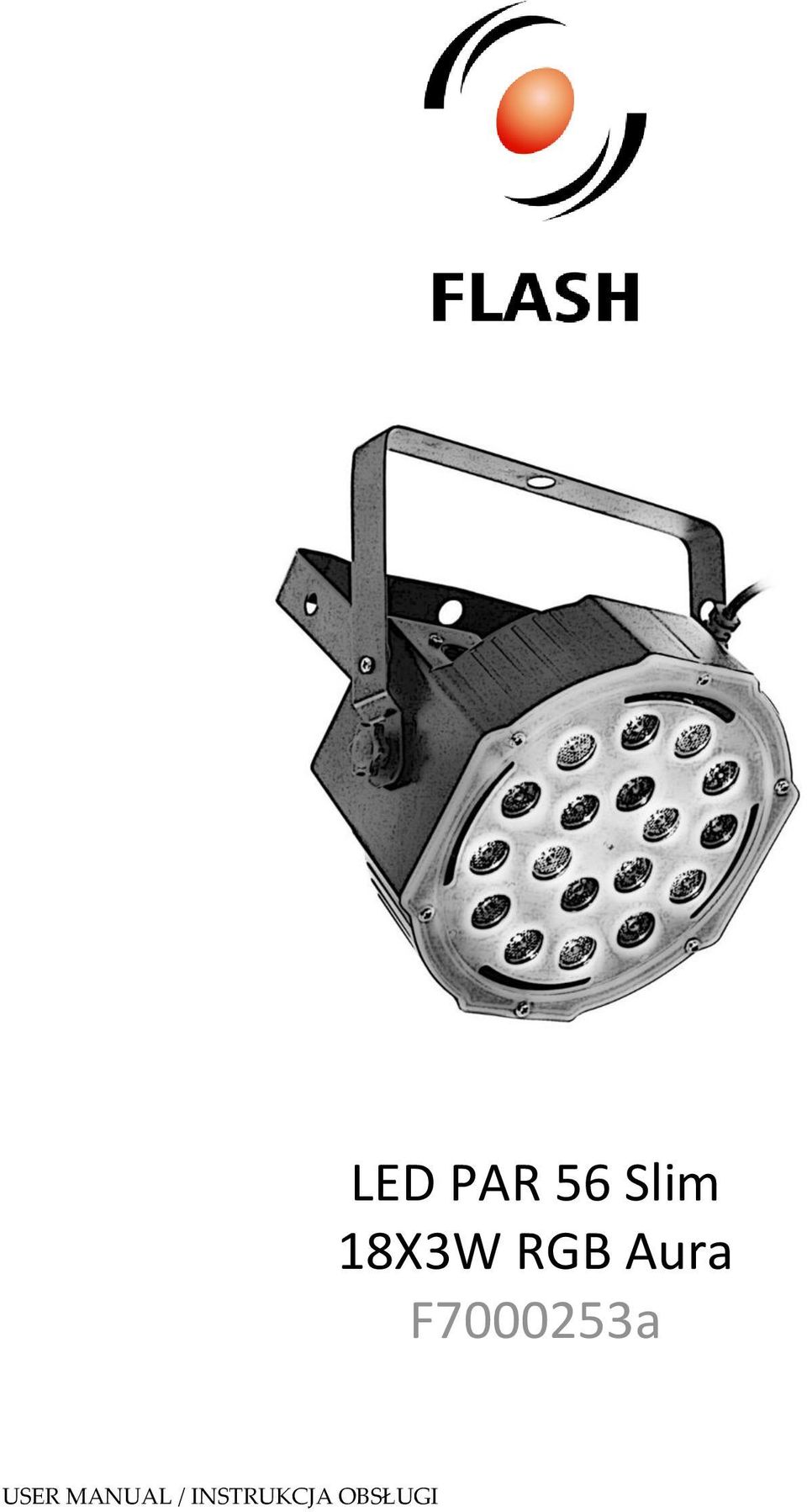

1 USER MANUAL / INSTRUKCJA OBSŁUGI LED PAR 56 Slim 8XW RGB Aura F700025a

2 LED PAR 56 Slim 8XW RGB Aura F700025a Table of contents Introduction Safety information... 2 Product information Specification Installation... 5 Connections Connecting DMX signal Voltage specification Connecting power supply... 6 Operation manual Control panel Menu DMX channel list... 4 Spis treści Wprowadzenie Zasady bezpieczeństwa... 5 Informacje o produkcie Specyfikacja Instalacja Połączenia Podłączenie sygnału DMX Specyfikacja zasilania Podłączanie zasilania Instrukcja użytkowania Panel sterowania Menu Lista kanałów DMX

3 INTRODUCTION Thank you for purchasing LED PAR 56 Slim 8XW RGB Aura. For safety reasons and to ensure the troublefree operation, carefully read the instructions. 2 SAFETY INFORMATION. Installation should be done by qualified personnel in order to minimize the risk of accidental electric shock 2. Disconnect the power supply before installation.. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you notice any signs of damage you should contact your dealer immediately. Do not connect the device to the mains. 4. Do not use the device in high humidity conditions and at temperatures above 40 C 5. The device must be installed on stable structures PRODUCT INFORMATION. Specification Power consumption: 0W Power supply voltage: V Diode type: Standard LED Number of diodes: 8 Diode power: W Display: LED - 4 characters Color: RGB Dimming: Linear: 0-00% Flash frequency (min): Hz Flash frequency (max): 0Hz Number of DMX channels: 7 DMX standard: DMX 52 Control interface: 4 buttons Operating modes: Automatic, Sound controlled, DMX - Master, DMX - Slave Features: Error correction, Reset, Automatic DMX 52 signal detection Additional information: Pass-through sockets, glow effect AC IN: IEC - C4 AC OUT: IEC - C DMX IN: XLR - pin DMX OUT: XLR - pin IP Rating: IP20 Housing made: ABS Cooling: Active Height [cm]: 2 Width [cm]: 9,5 Depth [cm]: 0,5 Weight [kg]:, 2

4 LED PAR 56 Slim 8XW RGB Aura F700025a 4 INSTALLATION After removing the packaging, check if the device was not damaged during transport. Before connecting to the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage caused by unstable mounting. Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are consistent with device requirements. All activities, including connecting the device to the mains must be performed by qualified personnel. 5 CONNECTIONS The device is equipped with the following interfaces:. DMX (in/out): XLR -pin socket 2. Power (in/out): IEC C4/ 5. Connecting DMX signal The connection is performed using cable with XLR-female -> XLR-Male plugs. 2 GROUND DMX + DMX - 2 FEMALE XLR MALE XLR DMX 52 DMX 52 DMX Controller 5.2 Voltage specification Input Voltage Total Power Frequency 90~240V 0W 50/60Hz 5. Connecting power supply The connection is performed using power cable with IEC C connector (included). The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded.

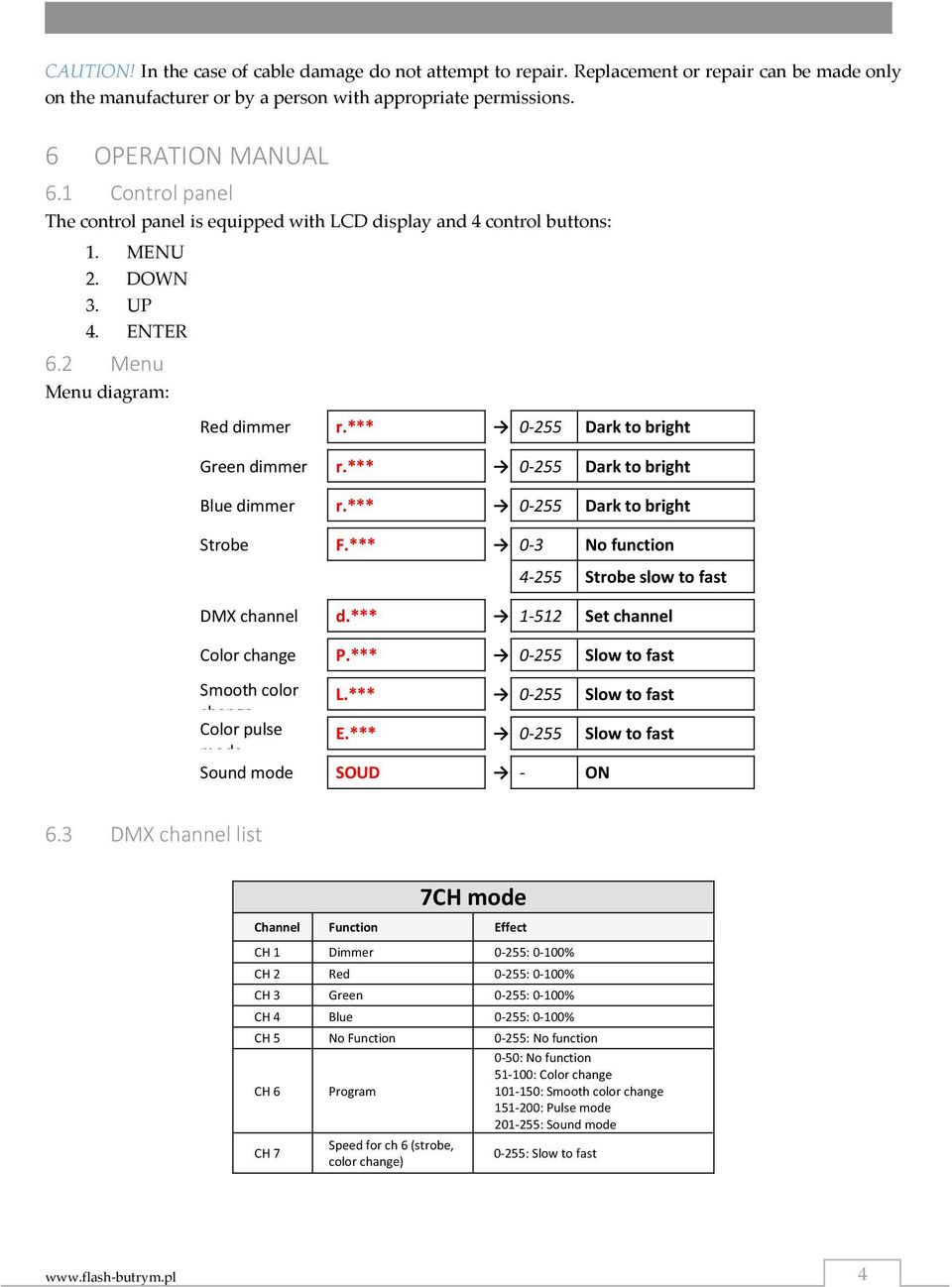

5 CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only on the manufacturer or by a person with appropriate permissions. 6 OPERATION MANUAL 6. Control panel The control panel is equipped with LCD display and 4 control buttons:. MENU 2. DOWN. UP 4. ENTER 6.2 Menu Menu diagram: Red dimmer r.*** Dark to bright Green dimmer r.*** Dark to bright Blue dimmer r.*** Dark to bright Strobe F.*** 0- No function Strobe slow to fast DMX channel d.*** -52 Set channel Color change P.*** Slow to fast Smooth color L.*** Slow to fast change Color pulse E.*** Slow to fast mode Sound mode SOUD - ON 6. DMX channel list 7CH mode Channel Function Effect CH Dimmer 0-255: 0-00% CH 2 Red 0-255: 0-00% CH Green 0-255: 0-00% CH 4 Blue 0-255: 0-00% CH 5 No Function 0-255: No function CH 6 Program 0-50: No function 5-00: Color change 0-50: Smooth color change 5-200: Pulse mode : Sound mode CH 7 Speed for ch 6 (strobe, color change) 0-255: Slow to fast 4

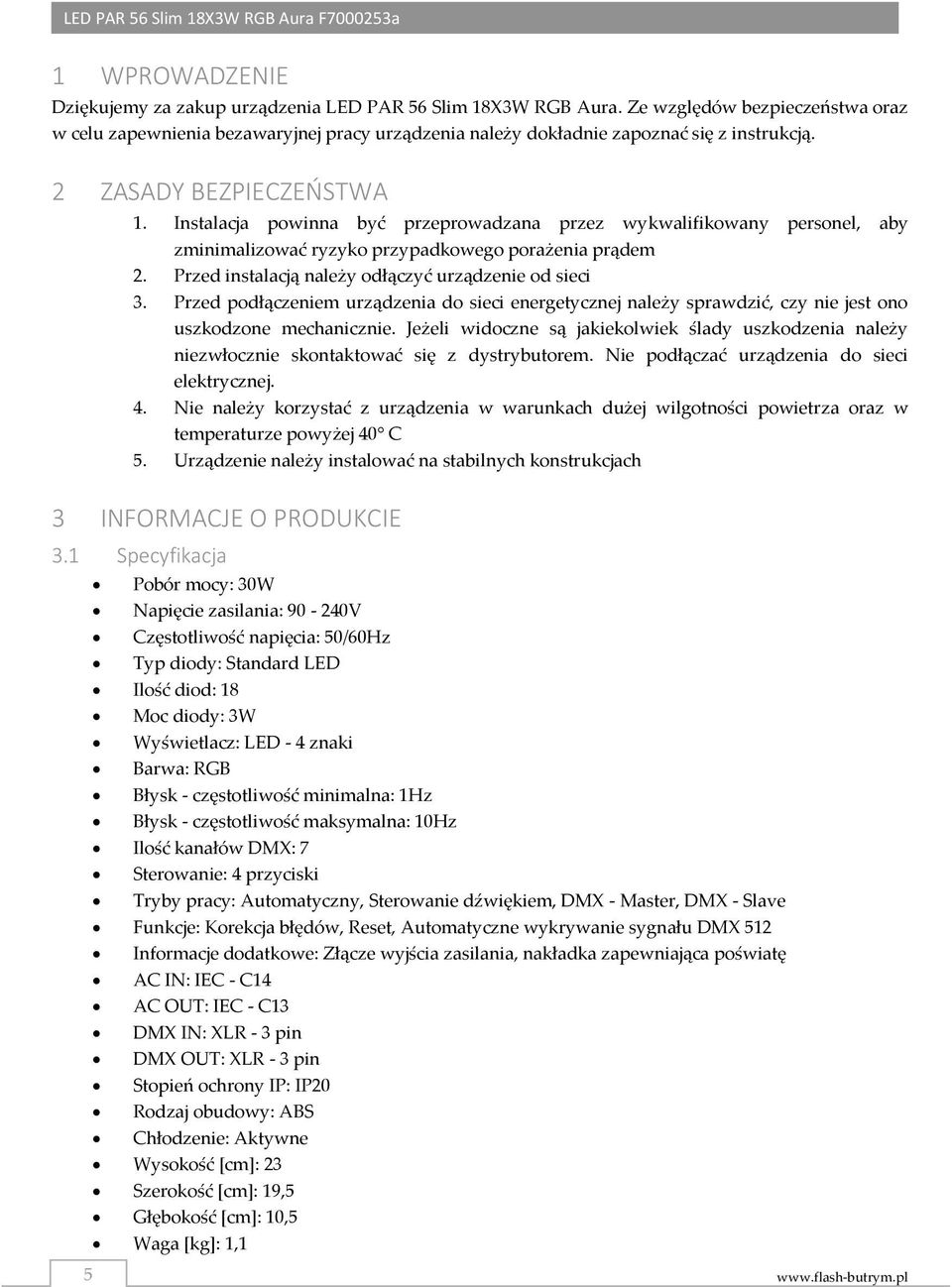

6 LED PAR 56 Slim 8XW RGB Aura F700025a WPROWADZENIE Dziękujemy za zakup urządzenia LED PAR 56 Slim 8XW RGB Aura. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. 2 ZASADY BEZPIECZEŃSTWA. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować ryzyko przypadkowego porażenia prądem 2. Przed instalacją należy odłączyć urządzenie od sieci. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci elektrycznej. 4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w temperaturze powyżej 40 C 5. Urządzenie należy instalować na stabilnych konstrukcjach INFORMACJE O PRODUKCIE. Specyfikacja Pobór mocy: 0W Napięcie zasilania: V Częstotliwość napięcia: 50/60Hz Typ diody: Standard LED Ilość diod: 8 Moc diody: W Wyświetlacz: LED - 4 znaki Barwa: RGB Błysk - częstotliwość minimalna: Hz Błysk - częstotliwość maksymalna: 0Hz Ilość kanałów DMX: 7 Sterowanie: 4 przyciski Tryby pracy: Automatyczny, Sterowanie dźwiękiem, DMX - Master, DMX - Slave Funkcje: Korekcja błędów, Reset, Automatyczne wykrywanie sygnału DMX 52 Informacje dodatkowe: Złącze wyjścia zasilania, nakładka zapewniająca poświatę AC IN: IEC - C4 AC OUT: IEC - C DMX IN: XLR - pin DMX OUT: XLR - pin Stopień ochrony IP: IP20 Rodzaj obudowy: ABS Chłodzenie: Aktywne Wysokość [cm]: 2 Szerokość [cm]: 9,5 Głębokość [cm]: 0,5 Waga [kg]:, 5

7 Waga z opakowaniem [kg]:, W zestawie: Przewód zasilający, Przewód zasilający (LINK), Śruby montażowe (do uchwytu), Pałąk montażowy / stojak 4 INSTALACJA Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu. Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie. Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem urządzenia. Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej powinny być wykonywane przez wykwalifikowany personel. 5 POŁĄCZENIA Urządzenie wyposażone jest w następujące interfejsy:. DMX (wejście/wyjście) złącza: XLR -pin 2. Zasilanie (wejście/wyjście) - złącza: IEC C4/C 5. Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski 2 GROUND DMX + DMX - 2 XLR ŻEŃSKI XLR MĘSKI DMX 52 DMX 52 Sterownik DMX 5.2 Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 90~240V 0W 50/60Hz 5. Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką typu IEC C z drugiej strony (w zestawie). Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia dotyczące poboru energii elektrycznej z sieci. 6

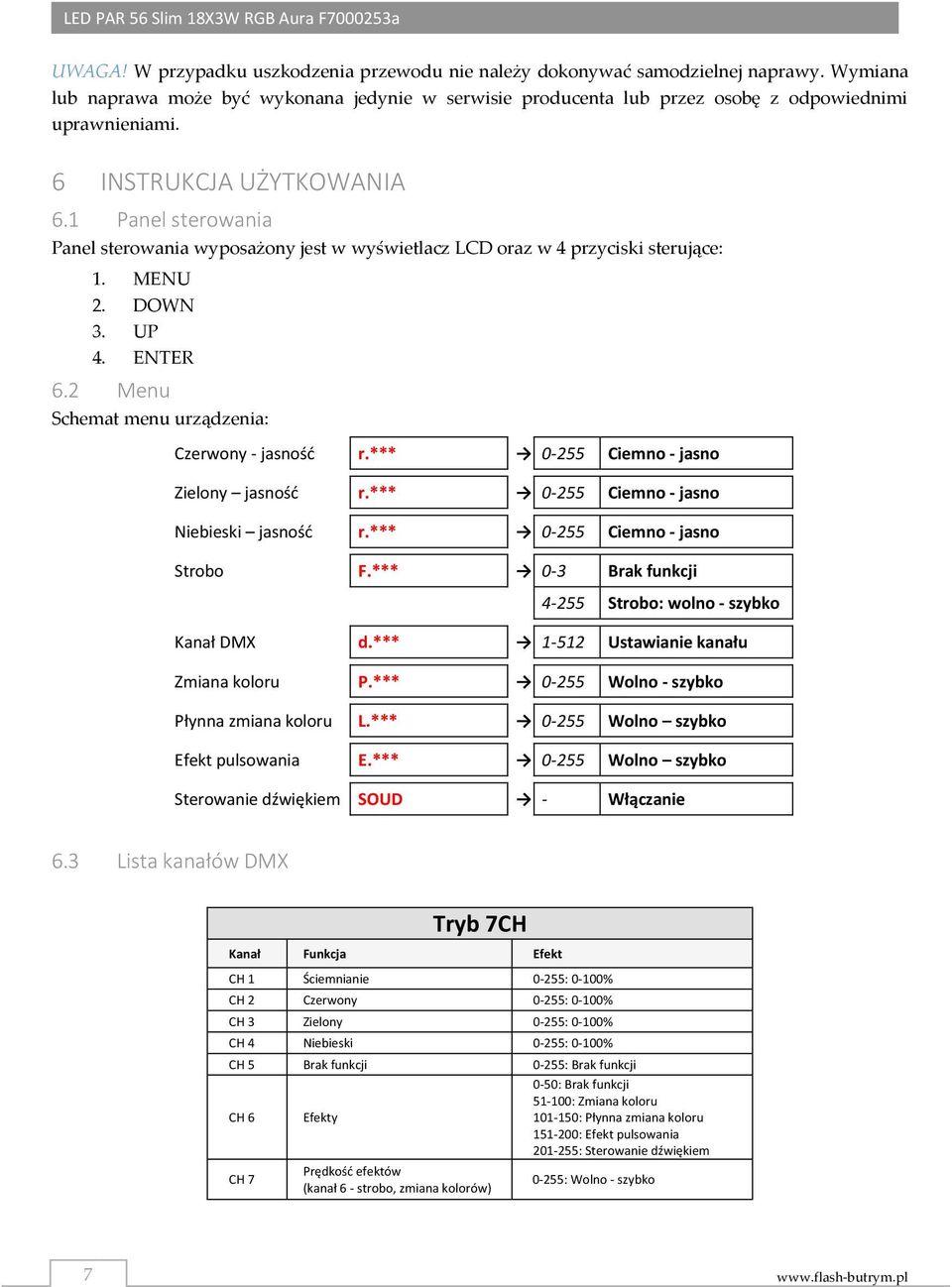

8 LED PAR 56 Slim 8XW RGB Aura F700025a UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi uprawnieniami. 6 INSTRUKCJA UŻYTKOWANIA 6. Panel sterowania Panel sterowania wyposażony jest w wyświetlacz LCD oraz w 4 przyciski sterujące:. MENU 2. DOWN. UP 4. ENTER 6.2 Menu Schemat menu urządzenia: Czerwony - jasność r.*** Ciemno - jasno Zielony jasność r.*** Ciemno - jasno Niebieski jasność r.*** Ciemno - jasno Strobo F.*** 0- Brak funkcji Strobo: wolno - szybko Kanał DMX d.*** -52 Ustawianie kanału Zmiana koloru P.*** Wolno - szybko Płynna zmiana koloru L.*** Wolno szybko Efekt pulsowania E.*** Wolno szybko Sterowanie dźwiękiem SOUD - Włączanie 6. Lista kanałów DMX Tryb 7CH Kanał Funkcja Efekt CH Ściemnianie 0-255: 0-00% CH 2 Czerwony 0-255: 0-00% CH Zielony 0-255: 0-00% CH 4 Niebieski 0-255: 0-00% CH 5 Brak funkcji 0-255: Brak funkcji CH 6 Efekty 0-50: Brak funkcji 5-00: Zmiana koloru 0-50: Płynna zmiana koloru 5-200: Efekt pulsowania : Sterowanie dźwiękiem CH 7 Prędkość efektów (kanał 6 - strobo, zmiana kolorów) 0-255: Wolno - szybko 7
