2 Panele rozdzielcze kat. 6 Cechy u ytkowe: Panel spe³nia wymagania kategorii 6. Standardowo wyposa ony w 16, 24 lub 32 modu³y kategorii 6 serii KM8 w kolorze czarnym ( UTP lub STP) charakteryzuj¹ce siê beznarzêdziow¹ technik¹ po³¹czeniow¹. Modu³y rozmieszczone w jednym rzêdzie (panel 16-portowy) lub w dwóch symetrycznych rzêdach (panele 24- i 32-portowe). o Panele ekranowane w postaci FS (fully shielded) pe³ny 360 ekran modu³u. Ka dy modu³ RJ-K45 zamontowany jest w osobnym otworze; mocowanie typu keystone. Istnieje mo liwoœæ wyposa- enia panela w dowoln¹ iloœæ przy³¹czy. Mo liwe typy wtyków do pod³¹czenia: RJ-K45 WE8W, RJ-11, RJ- 12, RJ-10. Specyfikacja techniczna Warunki klimatyczne (zgodnie z ETS , o o klasa klimatyczna 3.2.) temp. pracy: C; Parametry elektryczne i mechaniczne: Parametry elektryczne: Rezystancja izolacji Wytrzyma³oœæ dielektryczna Kontakt wtyku: Rezystancja obci¹ enia 3 > 1 x 10 MÙ; 1,0 kv; < 1 mù; Obci¹ alnoœæ pr¹dowa > 1 A; Liczba cykli wpiêcia > 750; Parametry mechaniczne: Œrednica y³y 0,4-0,63 mm (AWG 26-22); Œrednica izolacji 0,7-1,4 mm (1,7 mm dla izolacji PE); Liczba cykli wpiêcia w styk > 200; Si³a wpiêcia/wypiêcia ok. 6 N; Konstrukcja: Materia³ obudowy: Poliester (UTP), Cynk (STP); Kontakty: LSA-PLUS: Posrebrzany mosi¹dz; RJ-K45: Stop niklowanej miedzi ze z³otem; Klips: Nierdzewna stal; Ekran: Ocynowana nierdzewna stal; Obudowa panela: Nierdzewna stal; Wykoñczenie: Terblend 5, czarny. Wymiary: wysokoœæ: 1U (44,45 mm); szerokoœæ: 19 ; g³êbokoœæ: 33mm; Waga: 0,600 kg. Wyposa enie panela: Obudowa panela wraz z prowadnic¹ kabli; Modu³y serii HK UTP lub STP 16, 24, 32 sztuki (zale nie od wersji); Materia³ monta owy (m.in. 4 komplety œruba/podk³adka/ koszyczek). Panel rozdzielczy kat.6 19"/1U-16*RJ-KM8 UTP 568A/B Panel rozdzielczy kat.6 19"/1U-24*RJ-KM8 UTP 568A/B Panel rozdzielczy kat.6 19"/1U-32*RJ-KM8 UTP 568A/B Panel rozdzielczy kat.6 16*RJ-KM8 STP 568A/B Panel rozdzielczy kat.6 24*RJ-KM8 STP 568A/B Panel rozdzielczy kat.6 32*RJ-KM8 STP 568A/B

3 KroNET kat. 6 U/UTP Kabel 4-parowy z p³aszczem polietylenowym lub bezhalogenowym LS0H (Low Smoke Zero Halogen). Dziêki zastosowaniu separatora w postaci rdzenia kabel utrzymuje sta³y splot par i y³ w parach. Spe³nione normy ISO/IEC 11801/95, PN-EN 50173, EIA/TIA 568-B, ISO/IEC 11801:2002, EN 50173:2002. Kabel KroNET kat.6 UTP, wersja PVC Kabel KroNET kat.6 UTP, wersja LSOH KroNET kat. 6 F/UTP Kabel 4-parowy z p³aszczem polietylenowym lub bezhalogenowym LS0H (Low Smoke Zero Halogen). Ekran w postaci lakierowanej folii aluminiowej. Spe³nione normy ISO/IEC 11801/95, PN- EN 50173, EIA/TIA 568-B, ISO/IEC 11801:2002, EN 50173:2002. Kabel KroNET kat.6 F/UTP, wersja PVC Kabel KroNET kat.6 F/UTP, wersja LS0H KroNET kat. 6 U/FTP Kabel 4-parowy z pow³ok¹ zewnêtrzn¹ polietylenow¹ lub bezhalogenow¹ LSOH (Low Smoke Zero Halogen). Ekran w postaci lakierowanej folii aluminiowej umieszczony jest na ka dej parze. Kabel nie posiada ekranu wspólnego dooko³a wszystkich czterech par. Spe³nia normy PN-EN 50173:2004, EIA/TIA 568-B, ISO/IEC 11801:2002. Kabel kronet kat.6 U/FTP PVC Kabel kronet kat.6 U/FTP LSOH

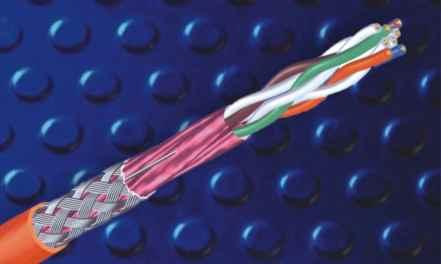

4 KroNET kat. 6 S/FTP Kabel 4-parowy z p³aszczem bezhalogenowym LS0H (Low Smoke Zero Halogen). Ekran w postaci lakierowanej folii aluminiowej osobno dla ka dej pary, oraz dla ca³ego kabla ocynowanego oplotu miedzianego. Spe³nione normy ISO/IEC 11801/95, PN-EN 50173, EIA/TIA 568-B, ISO/IEC 11801:2002, EN 50173:2002. Kabel KroNET kat.6 S/FTP, wersja LS0H Parametry transmisyjne: F Attenuation NEXT PS-NEXT ACR PS-ACR ELFEXT PS-ELFEXT Return loss [MHz] [db/100m] [db] [db] [db/100m] [db/100m] [db/100m] [db/100m] [db] max norm. min. norm. min. norm. min. norm. min. norm. min. norm. min. norm. min. 1 2,1 1, ,0 76,1 70,0 73, ,8 3, ,2 65,2 59,2 62, ,0 6, ,0 57,0 52,0 54, ,6 7, ,4 52,3 46,4 49, ,5 8, ,5 50,0 44,5 47, ,2 10,7 10, ,3 45,0 39,3 42, ,6 62,5 15,5 15, ,5 36,0 29,5 33, , ,9 18, ,1 28,9 22,1 25, , ,5 21, ,5 25,2 18,5 22, ,5 155,5 25,4 23, , ,6 21,3 14,6 18, , ,1 25, , ,9 19,1 11,9 16, , ,2 27, , ,5 16,5 8,8 13, , ,0 32, ,0 10,0 2,0 7, ,3

5 Kabel RJ-K45 - RJ-K45 KM8 kat.6 Cechy u ytkowe: Kabel krosowy spe³nia wymagania kategorii 6 zgodnie z najnowsz¹ wersj¹ normy ISO/IEC Przeznaczony do po³¹czeñ z urz¹dzeniami koñcowymi (tzw. kabel przy³¹czeniowy) lub z urz¹dzeniami aktywnymi sieci LAN (tzw. kabel krosowy). Dostêpny w wersji UTP LS0H oraz FTP LS0H w d³ugoœciach: 0,5 m; 1,0 m; 1,5 m; 2,0 m; 3,0 m; 5,0 m. Kabel krosowy wyposa ony jest w dwa specjalne wtyki 8-pinowe WE8W umo liwiaj¹ce pod³¹czenie do gniazda RJ-K45 KM8 kat.6 lub kategorii ni - szych. Wtyk charakteryzuje siê unikaln¹ konstrukcj¹, wyposa- ony jest w specjaln¹ prowadnicê przewodów (cable manager), która zapewnia utrzymanie naturalnego splotu par. W ten sposób mo liwa jest transmisja w pe³nym paœmie MHz. Konstrukcja os³ony wtyku (boot) gwarantuje zachowanie odpowiedniego promienia zgiêcia kabla. Standardowy kolor kabla krosowego: pomarañczowy. UWAGA! Ze wzglêdu na bardzo rygorystyczne normy, nie ma mo liwoœci samodzielnego wykonania kabli krosowych kat. 6. NEXT czêstotliwoœæ [MHz] Straty odbiciowe czêstotliwoœæ [MHz] Kabel UTP RJ-K45 - RJ-K45 KM8 kat. 6 LSOH Kabel S-STP RJ-K45 - RJ-K45 KM8 kat. 6 LSOH y-xx xx xx - oznacza d³ugoœæ kabla: 02-0,5 m 04-1,0 m 05-1,5 m 07-2,0 m 10-3,0 m 15-5,0 m

6 Kabel krosowy Class6Patch Kable krosowe z identyfikacj¹ po³¹czeñ Kable krosowe Class6Patch sw¹ indywidualnoœæ zawdziêczaj¹ integracji kabla krosowego z dwoma plastikowymi w³óknami œwiat³owodowymi. Dziêki temu, w g¹szczu kabli przy³¹czeniowych w szafie rozdzielczej, mo na szybko i bezb³êdnie rozpoznaæ drugi koniec szukanego kabla krosowego. Urz¹dzenie PatchLight wprowadza œwiat³o do w³ókien œwiat³owodowych po jednej stronie kabla krosowego, tym samym powoduje œwiecenie drugiego koñca. Takie rozwi¹zanie podnosi bezpieczeñstwo podczas roz³¹czania torów transmisyjnych, dziêki prawid³owej identyfikacji okablowania. Zapewnieniem wysokich parametrów transmisji jest procedura kontroli jakoœci, której poddawany jest ka dy kabel krosowy. Kable krosowe Classic6Patch kategorii 6 s¹ zgodne z norm¹ ISO/IEC 11801:2002, a wyniki testów przechowywane s¹ w bazie danych na podstawie, której mo na zidentyfikowaæ ka dy kabel. Poprzez zastosowanie wielokolorowych klipsów, mo na w dowolny sposób zarz¹dzaæ grup¹ kabli krosowych niezale nie od ich koloru i d³ugoœci. Dostêpnych jest 16 kolorów. Klipsy mog¹ byæ równie wykorzystywane jako zabezpieczenie przed wypiêciem wtyku z portu RJ-45. Kabel krosowy Class6Patch kat. 6 UTP xx Kabel krosowy Class6Patch kat. 6 FTP xx xx oznacza d³ugoœæ (0,6m - 06 itd.); dostêpne d³ugoœci w metrach: 0,6, 1,2, 1,5, 2,1, 3,1, 4,9; Klipsy kolorowe PatchClip, kpl. 50 sztuk xx oznacza kolor; 01 jasno zielony 02 jasno niebieski 03 pomarañczowy 04 jano fioletowy 05 ró owy 06 czerwony 07 ciemno zielony 08 szary 09 ó³ty 10 granatowy 11 niebieski 12 ciemno fioletowy 13 zielony 14 turkusowy 15 czarny 16 bia³y xx ród³o œwiat³a PatchLight czerwone PatchGrip - opaska rzepowa

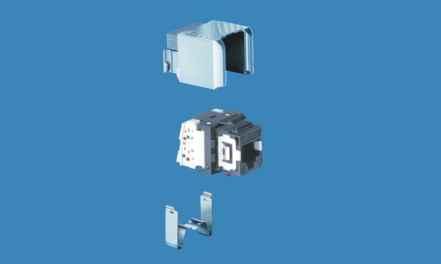

7 Modu³y kat.6 RJ-K45 KM8 Zastosowanie: Okablowanie poziome, sieci LAN. Specyfikacja techniczna: Modu³y KM8 to produkt kategorii 6 firmy KRONE zgodny z najnowszymi wymaganiami normy ISO/IEC wyd.2002 (oraz normy TIA/EIA 568-B.2-1 ( ). Celem wprowadzenia ich do oferty jest usprawnienie instalacji kabla w modu- ³ach kategorii 6 (œrednica przewodów w kablu kat.6 jest wiêksza ni przy kablu kat.5) i dokonywanie przy³¹czeñ przewodów bez pomocy narzêdzi. Zarówno wersja ekranowana, jak i nieekranowana, dziêki mocowaniu typu keystone pasuje do ró nego typu gniazd producentów osprzêtu elektroinstalacyjnego. Zastosowany Cable Manager zapewnia zachowanie parametrów kat.6 wzd³u ca³ego toru transmisyjnego. Modu³y zgodne s¹ z wymaganiami kompatybilnoœci elektromagnetycznej EMC i zapewniaj¹ w wersji ekranowanej dodatkowe zabezpieczenie w TM o postaci unikalnego pe³nego ekranu Twist Lock z 360 kontaktem (klatka Faradaya). Dziêki opatentowanemu sposobowi ³¹czenia ekranu kabla z ekranem modu³u uzyskano optymalne, realizowane w bardzo krótkim czasie, po³¹czenie dla ka dego rodzaju kabla ekranowanego. W³aœciwoœci: szybka instalacja dziêki kontaktom IDC KRONE LSA-PLUS, które to pod³¹czenia mo na wykonaæ bez u ycia przyrz¹du terminuj¹cego; gwarantowana zgodnoœæ ze standardem kat.6 i klasy E dla transmisji do 250MHz; potwierdzona jakoœæ poprzez certyfikaty niezale nych laboratoriów badawczych; kompatybilnoœæ z produktami ni szych kategorii; miêdzyoperacyjnoœæ produktów, czyli spasowanie z komponentami kat.6 ró nych producentów. Obudowa poliester- PBT; Kolor do wyboru; Wymiary 23,8 x 21,5 x 32,0mm - UTP; 23,8 x 21,5 x 39,5mm STP FS; Waga 12g - wersja UTP; 32g wersja STP FS. Kontakty: IDC LSA-PLUS Piny RJ-K45 Ekran Parametry elektryczne: Rezystancja izolacji: posrebrzany mosi¹dz; stop niklowanej miedzi ze z³otem; cynk. Napiêcie przebicia miêdzy s¹siednimi kontaktami: Napiêcie przebicia miêdzy ekranem a kontaktem: 500MÙ (IEC a); 1,0 kv; 1,5 kv; Rezystancja kontaktu RJ-K45: <20 mù (EN ); Pr¹d znamionowy: 1A (EN 60905, DIN EN ); Iloœæ cykli przy³¹czeniowych: 750 (IEC b). Parametry mechaniczne: Przy³¹czanie przewodów: Ustawienie kontaktu IDC: z³¹cze szczelinowe IDC (gazoszczelne); o 45 wzglêdem osi przy³¹czonego przewodu; AWG (0,5-0,6 mm); 1,05-1,6 mm; 200 zakoñczeñ; Œrednica y³y miedzianej: Œrednica y³y izolowanej: ywotnoœæ z³¹cza LSA-PLUS: Si³a wprowadzania / od³¹czania: 20 N (EN ); Parametry œrodowiskowe: U ywaæ w pomieszczeniach suchych zgodnie z wymaganiami o o ETS przy temperaturze otoczenia +5 C do +40 C.

8 Parametry transmisyjne: Insertion Loss < NEXT > PSNEXT > FEXT > PSFEXT > Return Loss > Czas instalacji 1,5 min. UTP; 2,5 min. STP (w³¹czaj¹c przygotowanie kabla) Normy i standardy: ISO/IEC 11801:2002; EN 50173:2002; TIA/EIA 568-B 2.1:2002. Modu³ RJ45 KM8 UTP, 568A/B (nieekranowany) Modu³ RJ45 KM8 STP, 568A/B (ekranowany) xx xx xx - kolor: 01 - bia³y; 02 - koœæ s³oniowa; 03 - szary; 04 - czarny.

9 Wykorzystanie gniazd przy³¹czeniowych zosta³o zdefiniowane przez normy dotycz¹ce okablowania strukturalnego. Ich iloœæ w pomieszczeniu powinna byæ dobrana w taki sposób, aby zminimalizowaæ d³ugoœæ po³¹czeñ przy pomocy kabli przy³¹czeniowych, których parametry transmisyjne s¹ gorsze od kabli instalacyjnych. Takie rozwi¹zanie wp³ywa równie na wiêksz¹ podatnoœæ sieci na rekonfiguracjê, przez co obni one s¹ koszty eksploatacji. Norma ISO/IEC 11801:2002 definiuje, e obszar roboczy powinien posiadaæ minimalnie dwa punkty przy³¹czeniowe. Pierwszym z nich musi byæ modu³ umo liwiaj¹cy zakoñczenie kabla skrêtkowego czteroparowego. Drugim równie, lecz mo e zostaæ zast¹piony przez œwiat³owodowe gniazdo przepustowe typu SFF np. MT-RJ lub LC. Norma okreœla równie, i zastosowanie balunów (³¹czników impedancji) jest mo liwe tylko w przypadku ich zewnêtrznego monta u, a nie jako element wewnêtrzny gniazda. Przy budowie sieci okablowania PremisNET, zalet¹ jest wykorzystanie tego samego modu³u KM8 kategorii 6 zarówno w panelach rozdzielczych oraz gniazdach. Taki sam sposób zakañczania kabla instalacyjnego skraca czas monta u ca³ego systemu oraz zwiêksza jego niezawodnoœæ. Modu³y KM8 ekranowane i nieekranowane mog¹ byæ montowane w gniazdach przepustowych nastêpuj¹cych systemów: System Euro Standard 50x50 Ze wzglêdu na optymalne wymiary system Euro Standard znakomicie nadaje siê do monta u w kana³ach elektroinstalacyjnych oraz natynkowo lub podtynkowo. Wewn¹trz ramki 50x50 mm istnieje mo liwoœæ mocowania dwóch adapterów k¹towych 25x50 mm o numerze katalogowym , które mog¹ byæ wyposa one w modu³y ekranowane lub nieekranowane KM8. System 45x45 Mo liwe jest wykorzystanie modu³ów KM8 w wersji ekranowanej i nieekranowanej przy wykorzystaniu p³askich adapterów 22,5x45 mm o numerze katalogowym Umo liwiaj¹ one zamocowanie dwóch modu³ów KM8 nieekranowanych w ramce 45x45 po demonta u kapsu³ek wykorzystywanych tylko do zaciœniêcia y³ kabla instalacyjnego w kontaktach LSA-PLUS. Gniazda mo na równie wyposa yæ w adapter k¹towy 45x45 dla jednego modu³u KM8 o numerze , który doskonale nadaje siê do monta u sieci ekranowanej. Ponadto wzbogaciliœmy ofertê o rozwi¹zania pozwalaj¹ce na budowê gniazd podwójnych ekranowanych, kat. 6 w formacie 45x45.

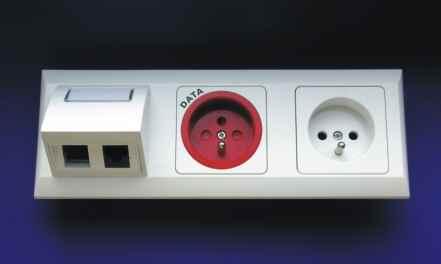

10 System gniazd KONTAKT Producent osprzêtu elektroinstalacyjnego oferuje trzy serie gniazd, które mo na wyposa aæ w modu³y KM8 KRONE mocowane w standardzie keystone. Seria MEGA Classic, która jest obecna na rynku najd³u ej, wystêpuje w wersji z p³ytkami prostymi lub k¹towymi, pojedynczymi lub podwójnymi. Mo e byæ ona montowana natynkowo, podtynkowo lub w kanale elektroinstalacyjnym. Serie Basic Modu³ oraz Akord posiadaj¹ takie same cechy u ytkowe jak seria MEGA Classic. System gniazd POLO System Polo opieraj¹cy siê na dwóch seriach: Optima oraz Regina, daje pe³ne mo liwoœci zastosowania modu³ów KM8 ekranowanych i nieekranowanych z systemem mocowania keystone. Gniazda p³askie lub k¹towe mog¹ byæ montowane w wersji na- i podtynkowej oraz w kana³ach elektroinstalacyjnych. System gniazd EMC metal Ekskluzywna seria do monta u podtynkowego, wykonana z ró nych metali; chrom, stal szlifowana, irydium, mosi¹dz polerowany. System gniazd OSPEL Popularny system gniazd do monta u podtynkowego i natynkowego w ramach wielokrotnych. Dostêpne s¹ dwie serie; EFEKT i GAZELA. Dedykowane do rozwi¹zañ nieekranowanych. Dok³adny opis sposobu doboru gniazd i ich elementów znajduje siê w rozdziale Zasady konfiguracji gniazd przy³¹czeniowych.

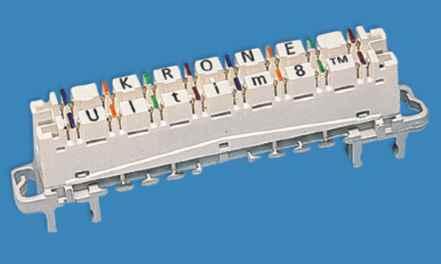

11 ¹czówka roz³¹czna Ultim8 ¹czówka roz³¹czna Ultim8 znajduje zastosowanie przy budowie punktów konsolidacyjnych w okablowaniu poziomym tzw. consolidation point. 8-parowa budowa umo liwia po³¹czenie dwóch kabli skrêtkowych 4-parowych. Spe³nia ona wymagania kategorii 6 norm ISO/IEC oraz PN-EN ¹czówka mo e byæ montowana na gniezdnikach 2/10 lub prêtach konstrukcyjnych PROFIL o rozstawie 95 mm. Na górze obudowy znajduje siê kolorowy nadruk u³atwiaj¹cy prawid³owe rozszycie kabli. Kontakty LSA-PLUS umo liwiaj¹ zakoñczenie przewodów z zakresu œrednic y³ od 0,4 do 0,65 mm oraz izolacji 0,7 do 1,4 mm. Mo liwoœæ monta u w KRONECTION BOXACH str ¹czówka roz³¹czna Highband Ultim
