1 SPIS ZAWARTOŚCI OPRACOWANIA 1. OŚWIADCZENIE PROJEKTANTA 2 2. UPRAWNIENIA / IZBA 3 3. CEL OPRACOWANIA 9 4. ZAKRES OPRACOWANIA 9 5. PODSTAWA OPRACOWANIA 9 6. CHARAKTERYSTYKA OBIEKTU INSTALACJE ELEKTRYCZNE Dane energetyczne Rozdzielnia elektryczna Trasy kabli Instalacja oświetlenia awaryjnego Instalacja siłowa Instalacja uziemiająca Instalacja ochrony od porażeń WYKONANIE, PRÓBY I ODBIORY TECHNICZNE WYKONYWANIE ROBÓT BUDOWLANYCH I MONTAŻOWYCH ZESTAWIENIE MATERIAŁÓW SPIS RYSUNKÓW 19 1

2 1. OŚWIADCZENIE PROJEKTANTA OŚWIADCZENIE Działając w oparciu o przepisy Ustawy z dnia 7 lipca 1994 r. Prawo budowlane wraz z późniejszymi zmianami oświadczamy, że projekt budowlanowykonawczy instalacji elektrycznych oświetlenia awaryjnego i zasilania urządzeń w budynku przy ul. Płockiej 13 w Warszawie został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr inż. Dominik Rydzewski nr upr. MAZ/0455/POOE/10 Sprawdzający: mgr inż. Paweł Piskorski nr upr. LUB/0074/POOE/11 2

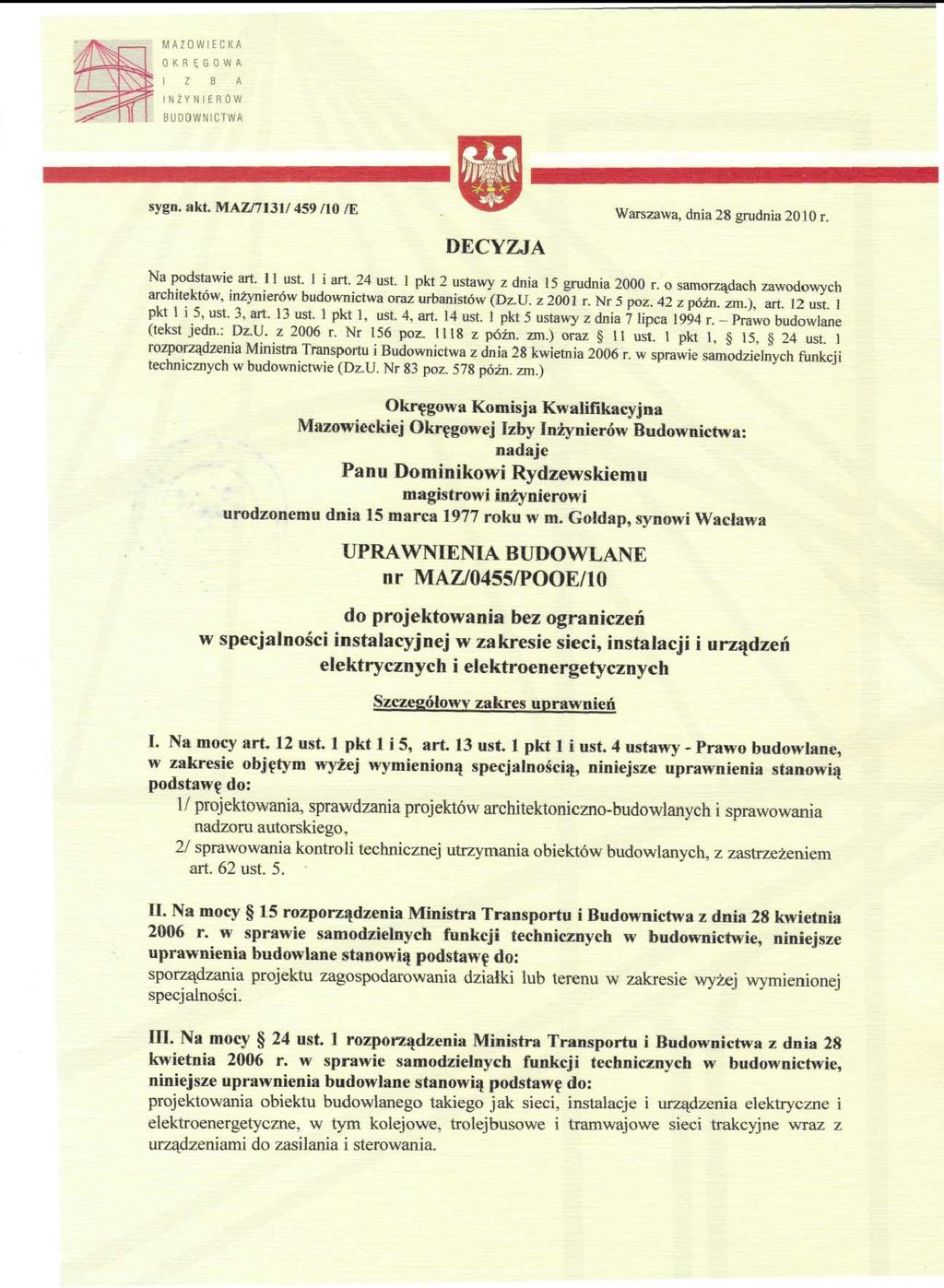

3 2. UPRAWNIENIA / IZBA 3

4 4

5 5

6 6

7 7

8 8

9 3. CEL OPRACOWANIA Celem niniejszego opracowania jest projekt budowlano-wykonawczy instalacji elektrycznych oświetlenia awaryjnego oraz zasilania urządzeń pożarowych dla budynku biurowego Narodowego Centrum Kultury przy ul. Płockiej 13 w Warszawie. 4. ZAKRES OPRACOWANIA Opracowanie zawiera projekt budowlano-wykonawczy instalacji elektrycznych oświetlenia awaryjnego i zasilania urządzeń. 5. PODSTAWA OPRACOWANIA Niniejszy projekt opracowano na podstawie: Rysunki architektoniczne, zalecenia, uzgodnienia, Ustalenia z Inwestorem, Obowiązujące przepisy polskiego Prawa Budowlanego oraz Polskich Norm, Wytyczne techniczne projektowania oraz DTR urządzeń, Uzgodnienia międzybranżowe, Podstawowe przepisy prawne Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane tekst ujednolicony (Dz.U. z 2010 r. Nr 243, poz z późniejszymi zmianami), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2003 r. Nr75, poz. 690 z późniejszymi zmianami), Polskie normy W zakresie zgodnym z Rozporządzeniem Ministra Infrastruktury z dnia 6 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002r. Nr 75, poz.690, z późn. zm.): Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 121, z dnia 11 lipca 2003r,, poz. 1138). 9

10 PN-IEC oraz PN-HD Norma wieloarkuszowa Instalacje elektryczne w obiektach budowlanych, PN-EN :2011 Oświetlenie miejsc pracy. Część 1: Miejsca pracy wewnątrz pomieszczeń, PN-EN Oświetlenie miejsc pracy. Część 2: Miejsca pracy na zewnątrz, PN-EN 60446:2004 Zasady podstawowe i bezpieczeństwa przy współdziałaniu człowieka z maszyną, oznaczanie i identyfikacja. Oznaczenia identyfikacyjne przewodów barwami albo cyframi, N-SEP-E-001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa, N-SEP-E-002 Instalacje elektryczne w obiektach budowlanych. Podstawy planowania, N-SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa, PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe, PN-HD :2008 Instalacje elektryczne niskiego napięcia. Część 6: Sprawdzanie, PN-HD :2010 Instalacje elektryczne w obiektach budowlanych. Część 5-55: Dobór i montaż wyposażenia elektrycznego -- Inne wyposażenie. Sekcja 559: Oprawy oświetleniowe i instalacje oświetleniowe, PN-IEC :2002 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie, PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zależności od wpływów zewnętrznych. Ochrona przeciwpożarowa, PN-IEC :2003 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Urządzenia do ochrony przed przepięciami, PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ustalanie ogólnych charakterystyk, 10

11 PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed obniżeniem napięcia, PN-HD :2007 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa, PN-HD :2007 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony dla zapewnienia bezpieczeństwa. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym, PN-HD :2009 Instalacje elektryczne w obiektach budowlanych. Część 5-51: Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne, PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów, PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza, PN-HD :2010 Instalacje elektryczne w obiektach budowlanych. Część 5-54: Dobór i montaż wyposażenia elektrycznego. Uziemienia, przewody ochronne i przewody połączeń ochronnych, PN-HD :2010 Instalacje elektryczne niskiego napięcia. Część 7-704: Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje na terenie budowy i rozbiórki, PN-IEC 61239: Znakowanie urządzeń elektrycznych danymi znamionowymi dotyczącymi zasilania elektrycznego. Wymagania bezpieczeństwa PN-EN Stopnie ochrony zapewnianej przez obudowy (Kod IP), 6. CHARAKTERYSTYKA OBIEKTU. Projektowany obiekt jest budynkiem trzykondygnacyjnym oraz poddaszem użytkowym, o spadzistym dachu. Budynek klasyfikuje się, jako budynek średniowysoki (SW). 11

12 7. INSTALACJE ELEKTRYCZNE Dane energetyczne Zasilanie nowo projektowanego oświetlenia awaryjnego oraz zasilania urządzeń zostanie zrealizowane z istniejących rozdzielni elektrycznych na poszczególnych piętrach budynku Dodatkowa ochrona od porażeń zerowanie. Układ pracy instalacji wewnętrznych TN-S Rozdzielnia elektryczna. Na każdym piętrze jest zainstalowana rozdzielnia elektryczna umieszczona w szachcie technicznym. W każdej rozdzielni należy zainstalować dodatkowy wyłącznik nadprądowy B10 na szynie DIN w miejscu rezerwowym, do zasilania istniejącego oraz nowo powstającego oświetlenia awaryjnego. Jedynie zasilanie opraw na poddaszu zostanie zrealizowane z poziomu +3 rozdzielni T03. Dodatkowa należy zainstalować w rozdzielni T03 wyłącznik nadprądowy B16 na szynie DIN do zasilania centralki oddymiającej oraz w rozdzielni T0 wyłącznik nadprądowy B16 na szynie DIN do zasilania Centralki pożarowej systemu SSP i wyłącznik różnicowo nadprądowy B16/0,03 na szynie DIN do zasilania gniazd. Zastosowany osprzęt powinien mieć zdolność łączeniową zwarciową 6kA. Układ pracy instalacji odbiorczej TN-S Trasy kabli. Do zasilania opraw oświetleniowych wyprowadzamy z rozdzielni elektrycznych przewody płaskie i prowadzimy w przestrzeni między sufitowej w istniejących trasach kablowych, a na klatce schodowej, parterze oraz w piwnicy należy prowadzić w kanałach instalacyjnych PVC natynkowo ze względu na wykończenie tych powierzchni. Wszystkie przewody przechodzące przez elementy oddzieleń p.pożarowych do zasilania urządzeń należy zabezpieczyć pożarowo stosując atestowane systemy zabezpieczeń o wytrzymałości pożarowej odpowiadającej odporności przegrody pożarowej (technologia Promat lub HILTI) zgodnie z paragrafem 234 warunków technicznych. 12

13 7.4. Instalacja oświetlenia awaryjnego. Oświetlenie dróg ewakuacyjnych i oświetlenie kierunkowe z piktogramami koloru zielonego będzie zrealizowane przy użyciu opraw ledowych z wbudowanym akumulatorem o czasie podtrzymania 3h. Zapewniony zostanie odpowiedni poziom natężenia oświetlenia (1lx na wysokości 0,2m nad poziomem powierzchni podłogi oraz natężenie oświetlenia na podłodze w obrębie 2 m od urządzeń przeciwpożarowych i urządzeń alarmowych powinno wynosić co najmniej 5 lx.) dla dróg ewakuacji. Oprawy oświetleniowe dróg ewakuacyjnych będą realizowane na oddzielnych oprawach i pracowały jako oprawy na ciemno. Oświetlenie kierunkowe nie będą wyłączane i będą pracowały jako oprawy na jasno. Wszystkie inwertery zamontowane w oprawach oświetlenia ewakuacyjnego będą wyposażone w moduł autotest monitoringu jego awarii i poprawnej pracy. Wszystkie oprawy dróg ewakuacyjnych i oświetlenie kierunkowe będą posiadały świadectwa dopuszczenia CNBOP, według rozporządzenie Ministra MSWiA zmieniającego rozporządzenie w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego oraz ochronie życia oraz mienia Dz.U. Nr 85 poz. 553 z 27 kwietnia 2010r. Każda oprawa wyposażona w inwerter o czasie podtrzymania 3h musi być testowana z uwagi na poprawność pracy. Po zainstalowaniu opraw oświetlenie ewakuacyjnego należy przeprowadzić testy jego działania oraz pomiary natężenia oświetlenia ewakuacyjnego (wszystkie zakończone protokolarnie). W przypadku stwierdzenia niedostatecznego natężenia oświetlenia zostaną zainstalowanie dodatkowe oprawy oświetlenia ewakuacyjnego. Obwody oświetleniowe wykonane zostaną przewodem YDYPżo 3 x 1, 5 mm2. W tablicach T umieszczone zostaną zabezpieczenia nadmiarowo - prądowe typu S301 B10 dla obwodów oświetleniowych Instalacja siłowa. Na poziomie parteru w pomieszczeniu portierni zostanie zainstalowana Centralka pożarowa systemu SSP oraz dodatkowe gniazdo podwójne do zasilania stacji roboczej i monitora zasilone z rozdzielnie T0 z poziomu parteru. Na poziomie poddasza zostanie zainstalowana centralka oddymiania zasilona z rozdzielnie T3 z poziomu +3. Obwody siłowe wykonane zostaną przewodem YDYPżo 3 x 2, 5 mm2. 13

14 W tablicach T umieszczone zostaną zabezpieczenia nadmiarowo - prądowe typu S301 B10 dla obwodów oświetleniowych, S301 B16 dla obwodów Central oraz P312 B16/0,03 dla gniazd Instalacja uziemiająca. Dla uziemienia urządzeń i przewodów, na których nie występuje trwale potencjał elektryczny, projektuje się instalacje połączeń wyrównawczych miejscowych. Do istniejących szyn połączeń wyrównawczych należy połączyć przewodem LgY 4mm2 centralkę SSP na poziomie parteru oraz centralki oddymiania na poddaszu Instalacja ochrony od porażeń. Ochronę od porażeń prądem elektrycznym od strony odbiorcy stanowiły będą środki ochrony zapewniające szybkie wyłączenie zasilania w przypadku pojawienia się niebezpiecznego napięcia dotykowego na przewodzących obudowach, osłonach lub konstrukcjach urządzeń, na skutek uszkodzenia izolacji podstawowej. Warunek ten zostanie spełniony przez zastosowanie wyłączników ochronnych różnicowoprądowych dla gniazd o prądzie różnicowym 30mA ze względów pożarowych zapewniających samoczynne wyłączenie zasilania. Instalację wykonać zgodnie z PN Ochrona przeciwporażeniowa i PN Środki ochrony przed porażeniem prądem elektrycznym. Zgodnie z Polskimi Normami zastosowano wyłączniki różnicowoprądowe, oddzielne przewody ochronne, izolowane przewody neutralne, magistralę uziemiającą oraz liczne uziemienia i połączenia wyrównawcze. Linie 1-faz. jako 3-przewodowe. Przewody PE w izolacji żółto zielonej, przewody N w izolacji niebieskiej. Samoczynne wyłączenie zasilania powinien zapewnić (w każdym miejscu instalacji) odpowiedni prąd zwarciowy powstały w przypadku zwarcia pomiędzy przewodem fazowym i przewodem ochronnym lub częścią przewodzącą dostępną. Po wykonaniu instalacji należy przeprowadzić pomiary oporności uziemienia oraz skuteczności ochrony od porażeń. 14

15 8. WYKONANIE, PRÓBY I ODBIORY TECHNICZNE. Instalacje należy wykonać i odebrać zgodnie z: Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki ich usytuowanie, Warunkami Technicznymi Wykonania i Odbioru Robót Zasadami sztuki budowlanej, obowiązującymi przepisami BHP, P.POŻ. I SANEPID, Wymaganiami montażowymi producentów zastosowanych urządzeń, Obowiązującymi przepisami i normami, Zwraca się szczególną uwagę na przestrzeganie przepisów BHP praca na wysokości: na dachu oraz w szachtach, Wszystkie materiały winne być dopuszczone do stosowania w budownictwie i oznaczone znakiem CE a ponadto zastosowane materiały i urządzenia powinny posiadać atesty higieniczne wydane przez Państwowy Zakład Higieny oraz certyfikaty Polskiego Centrum Badań i Certyfikacji lub Centralnego Ośrodka Badania Rozwoju Techniki Instalacyjnej Instal lub Deklaracje zgodności. Dokumentacja powykonawcza i pomiary. Wykonawca jest zobowiązany do dostarczenia Inwestorowi następujących dokumentów: projekt techniczny, w którym naniesiono ewentualne zmiany, protokoły pomiarów, protokoły uruchomienia, oświadczenie, że instalacja została wykonana zgodnie z projektem, obowiązującymi przepisami techniczno-budowlanymi, oraz zasadami wiedzy technicznej i że nadaje się do eksploatacji. Nadrzędnym projektem jest projekt architektoniczny. Ze względu na jego charakter i specyfikę wszystkie instalacje należy prowadzić w uzgodnieniu z głównym projektantem. Wytyczne dla branż. Wytyczne BHP. W tablicach i rozdzielnicach elektrycznych będą wykonane osobne szyny N i PE. 15

16 Części dostępne w urządzeniach energetycznych i elektrycznych (np. rozdzielnice) będą osłonięte. Osłony wykonać w taki sposób, aby zabezpieczały, przed przypadkowym dotknięciem. Wszystkie urządzenia i materiały powinny posiadać aktualne certyfikaty i atesty. Należy wykonać właściwe badania i pomiary skuteczności ochrony przeciwporażeniowej dla wszystkich urządzeń elektrycznych. Wszelkie prace montażowe urządzeń, należy prowadzić, zgodnie z Instrukcją Producenta, dostarczona łącznie z urządzeniem, ewentualnie elementem instalacji elektrycznej. Należy powierzyć eksploatację urządzeń elektroenergetycznych osobom przeszkolonym, posiadającym właściwe kwalifikacje uprawniające do obsługi tych urządzeń. Bezpieczeństwo i ochrona zdrowia. Podczas realizacji robót Wykonawca musi przestrzegać przepisów dotyczących BHP. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz niespełniających odpowiednich wymagań sanitarnych. Wykonawca musi zapewnić i utrzymywać w należytym stanie wszelkie urządzenia zabezpieczające, socjalne, sprzęt i odpowiednia odzież służące ochronie życia i zdrowia oraz zapewniające bezpieczeństwo osób zatrudnionych na budowie. Strefy robót na wysokościach powinny być odpowiednio oznaczone i odgrodzone, a pracownicy powinni posiadać odpowiednie zabezpieczenia. Pracownicy zatrudnieni przy robotach budowlanych i montażowych powinni być przeszkoleni pod względem bezpieczeństwa i higieny pracy stosownie do rozporządzenia w sprawie szczegółowych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. Nr 180/04, poz. 1860), oraz posiadać aktualne badania lekarskie stwierdzające możliwość wykonywania prac na wysokości. Na całym terenie robót obowiązywać będzie nakaz noszenia kasków ochronnych dla wszystkich pracowników i służb dozoru. Przebywanie na terenie robót osób trzecich odbywać się może jedynie po wydaniu zezwolenia przez kierownika robót i pod nadzorem osoby upoważnionej do przebywania na terenie. Wszelkie roboty powinny być wykonywane zgodnie z wymogami Rozporządzenia 16

17 Ministra Infrastruktury z roku w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401 wraz z późniejszymi zmianami). 9. WYKONYWANIE ROBÓT BUDOWLANYCH I MONTAŻOWYCH. Wykonanie robót. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z dokumentacją projektową i stosowane metody wykonywania robót. Wykonawca jest zobowiązany do zapewnienia łatwego dostępu do wszystkich urządzeń dla celów konserwacji i napraw. Wyspecyfikowane materiały należy przed zamówieniem zweryfikować i ewentualnie skorygować. Oznakowanie urządzeń technicznych i instalacji. Wykonawca powinien dostarczyć i zainstalować wszystkie oznaczenia instalacji i urządzeń, które są wymagane przez Polskie Normy, oraz praktykę budowlaną. Oznaczenia muszą być zgodne z dokumentacją powykonawczą. 17

18 10. ZESTAWIENIE MATERIAŁÓW Dopuszcza się zastosowanie materiałów, urządzeń, itp. równoważnych o parametrach nie gorszych niż wskazane w zestawieniu materiałów. Lp. Opis urządzenia Jednostka Ilość 1. Wyłącznik nadprądowy B10 szt Wyłącznik nadprądowy B16 szt Wyłącznik różnicowo-nadprądowy B16/0,03 szt Oprawa kierunkowa natynkowa typu GuideLED, 3h, auto test, prod. CEAG szt Piktogram WYJŚCIE EWAKUACYJNE szt Piktogram DRZWI LEWO szt Piktogram DRZWI PRAWO szt Oprawa awaryjna natynkowa typu Sirios LED, 3h, auto test, prod. CEAG 9. Oprawa awaryjna natynkowa typu Micropoint 2 LED, 3h, auto test, prod. CEAG szt. 8 szt Oprawa awaryjna wbudowana typu Micropoint 2 LED, 3h, auto test, prod. CEAG szt Puszka natynkowa szt Puszka potynkowa podwójna szt Przewód YDYP żo 3x1,5mm2 mb Przewód YDYP żo 3x2,5mm2 mb Kanał elektroinstalacyjny PCV 12x12mm mb Kanał elektroinstalacyjny PCV 20x12mm mb Oprawa Outdoor Wal LED CGLine H IP65 z grzałką szt Piktogram kierunek lewo szt. 1 18

19 11. SPIS RYSUNKÓW Numer rysunku Nazwa rysunku Skala II-R-1609-PBW-IE RZUT PIWNICY 1:100 II-R-1609-PBW-IE RZUT PARTERU 1:100 II-R-1609-PBW-IE RZUT 1 PIĘTRA 1:100 II-R-1609-PBW-IE RZUT 2 PIĘTRA 1:100 II-R-1609-PBW-IE RZUT 3 PIĘTRA 1:100 II-R-1609-PBW-IE RZUT PODDASZA 1:100 19
