1 + PRACOWNA TWÓRCZA PROJEKTOWO - PLASTYCZNA arch Waldemar Trzebiatowskl Gdańsk, ul Michałowskiego 37 apla.wt@wp.pl tel.ffax: (58) NP O/G DAŃSK OBEKT: BOSKO DLA SZKÓL PROJEKT BAZOWY NWESTOR: NAVMOR NTERNATONAL Sp. Z 0.0. UL. CHOPNA SOPOT PROJEKTANT: arch. Waldemar Trzebiatowski upr. bud. nr POKKJllS/OS arch. Krzysztof Czerwieński arch. Jan Zawadzki BRANŻA: ARCHTEKTONCZNO - BUDOWLANA GDAŃSK - PAŹDZERNK 2008

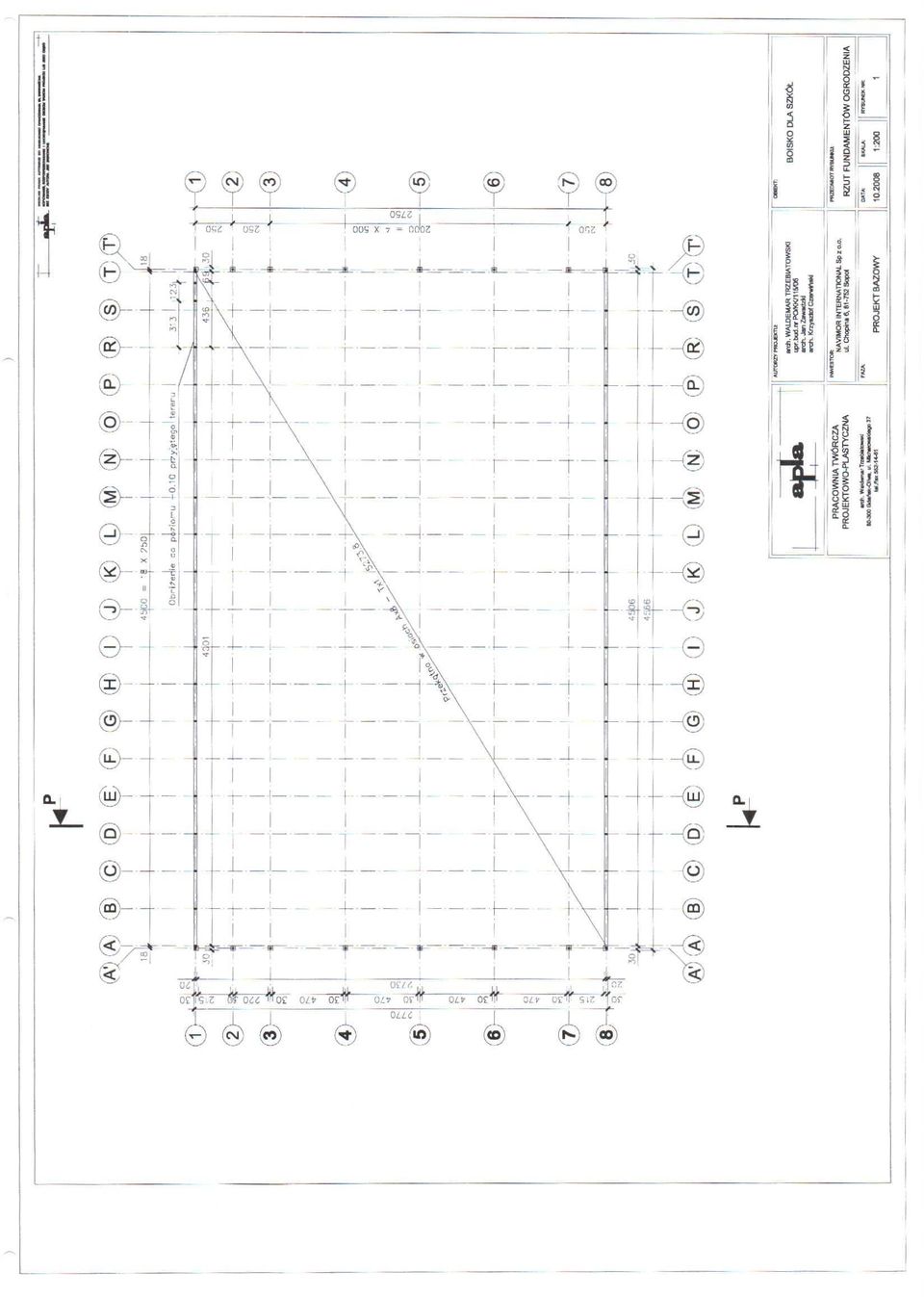

2 NAVMOR NTERNATONAL Sp z o. o. - BOSKO OLA SZKÓŁ - PROJEKT BAZCWY ZA WARTOŚĆ OPRACOWANA.. CZĘŚĆ OPSOWA. METRYKA PROJEKTU. 2. OPS TECHNCZNY DO PROJEKTU BOSKA SZKOLNEGO.. CZĘŚĆ GRAFCZNA. Rys. RZUT FUNDAMENTÓW OGRODZENA Rys. 2 RZUT PŁYTY BOSKA Rys. 3 RZUT POLA DO GR Y - PŁKA NOŻNA (ZASTOSOWANE OBLGA TOR YJNE) Rys. 4 RZUT PÓL DO GRY - SATKÓWKA i KOSZYKÓWKA (ZASTOSOWANE OPCJONALNE) Rys. 5 PRZEKRÓJ P-P - WARANT l Rys. 6 PRZEKRÓJ P-P - WARANT 2 Rys. 7 OGRODZENE BOSKA Rys. 8 OGRODZENTE - ELEMENTY Rys. 9 OGRODZENE - DETAL ŁĄCZENA PRZĘSŁA ZE SŁUPEM Rys. 10 PŁKOŁAP Rys. ŁAWKA - WDOK ZŁOŻE OWY Rys. 12 ŁAWKA - PRZEKRÓJ POPRZECZNY - ZŁOŻENOWY Rys. 13 ŁAWKA - RAMA STALOWA Rys. 14 ŁAWKA - WERCENA OTWORÓW i POŁĄCZENA GWNTOWE RAM Y Rys. 15 ŁAWKA - ELEMENTY DREWNANE POSZYCA Rys. 16 ŁAWKA - DETAL ŁĄCZENA POSZYCA DO RAMY Rys.17 ŁAWKA-DETALMONTAŻU DO SŁUPA OGRODZENA 1:200 1:200 1:200 1:200 1:20 1:20 1:50 1:20 1:1 1:50 1:10 1:5 1:10 1:5 1:10 1:2 1:2 api a PRACOWNA TWÓRCZA PROJEKTOWO-PLASTYCZNA 2

3 NAVMOR NTERNATONAL Sp z o. o. - BOSKO DLA SZKÓl- PROJEKT BAZOWY l. CZĘŚĆ OPSOWA l. METRYKA PROJEKTU NWESTOR: NA VMOR NTERNATONAL Sp. z 0.0. UL. CHOPNA SOPOT OPRACOWANE: Projekt bazowy BRA ŻA: Architektura PROJEKT: Pracownia Twórcza Projektowo-Plastyczna "APLA" Gdańsk. ul. Michałowskiego 37 PROJEKTANT: arch. Waldemar Trzcbiatowski upr. bud. nr PO/KK/l1S/0S arch. Krzysztof Czcrwicński arch. Jan Zawadzki apla PRACOWNA TWÓRCZA PROJEKTOWO-PLASTYCZNA 3

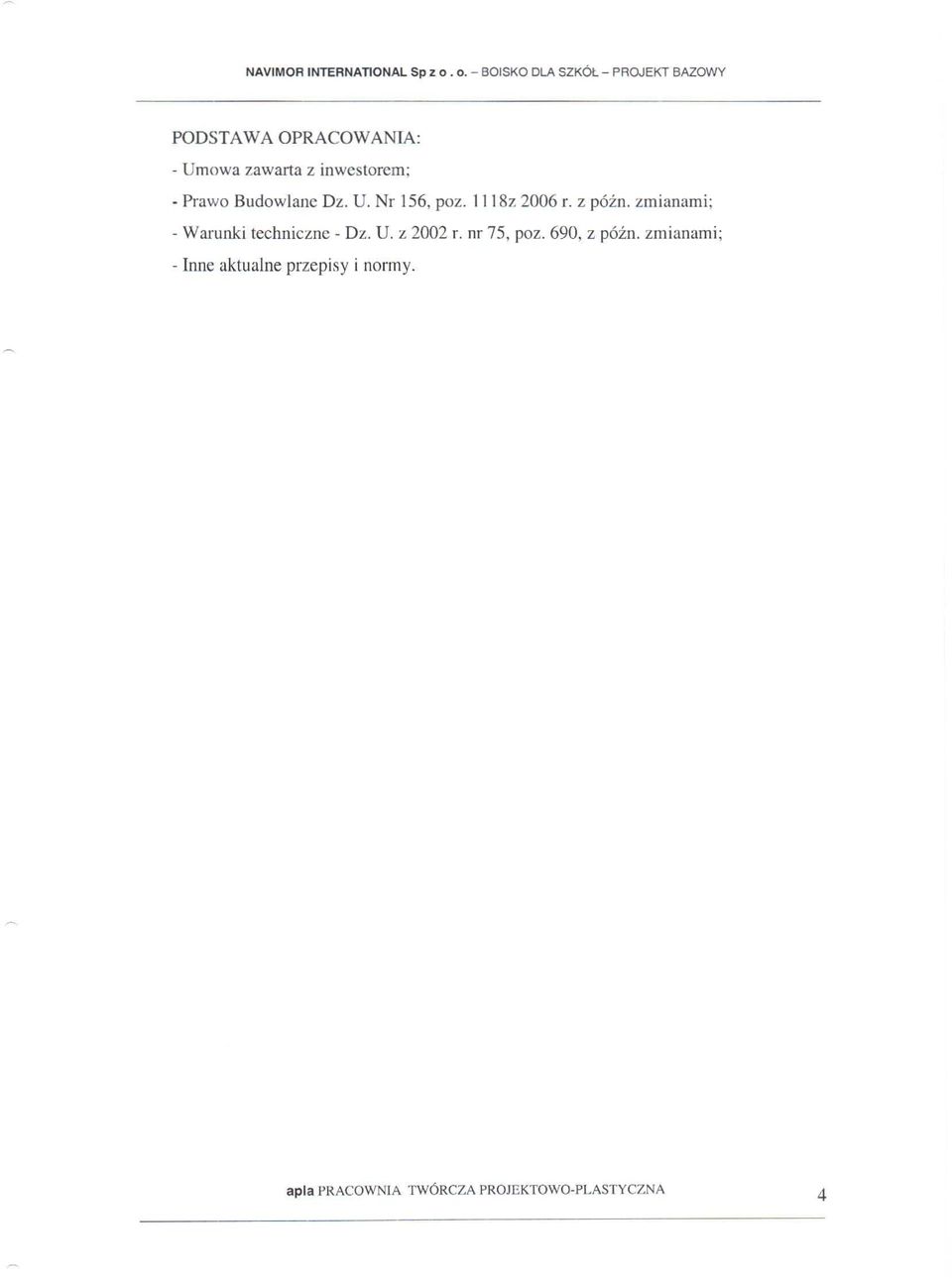

4 NAVMOR NTERNATONAL Sp z o. o. - BOSKO OLA SZKÓŁ - PROJEKT BAZOWY PODSTAWA OPRACOWANA: - Umowa zawarta z inwestorem;. Prawo Budowlane Dz. U. Nr 156, poz. 118z 2006 r. z późno zmianami; - Warunki techniczne - Dz. U. z 2002 r. nr 75, poz. 690, z późno zmianami; - nne aktualne przepisy i normy. apla PRACOWNA TWÓRCZA PROJEKTOWO-PLASTYCZNA 4

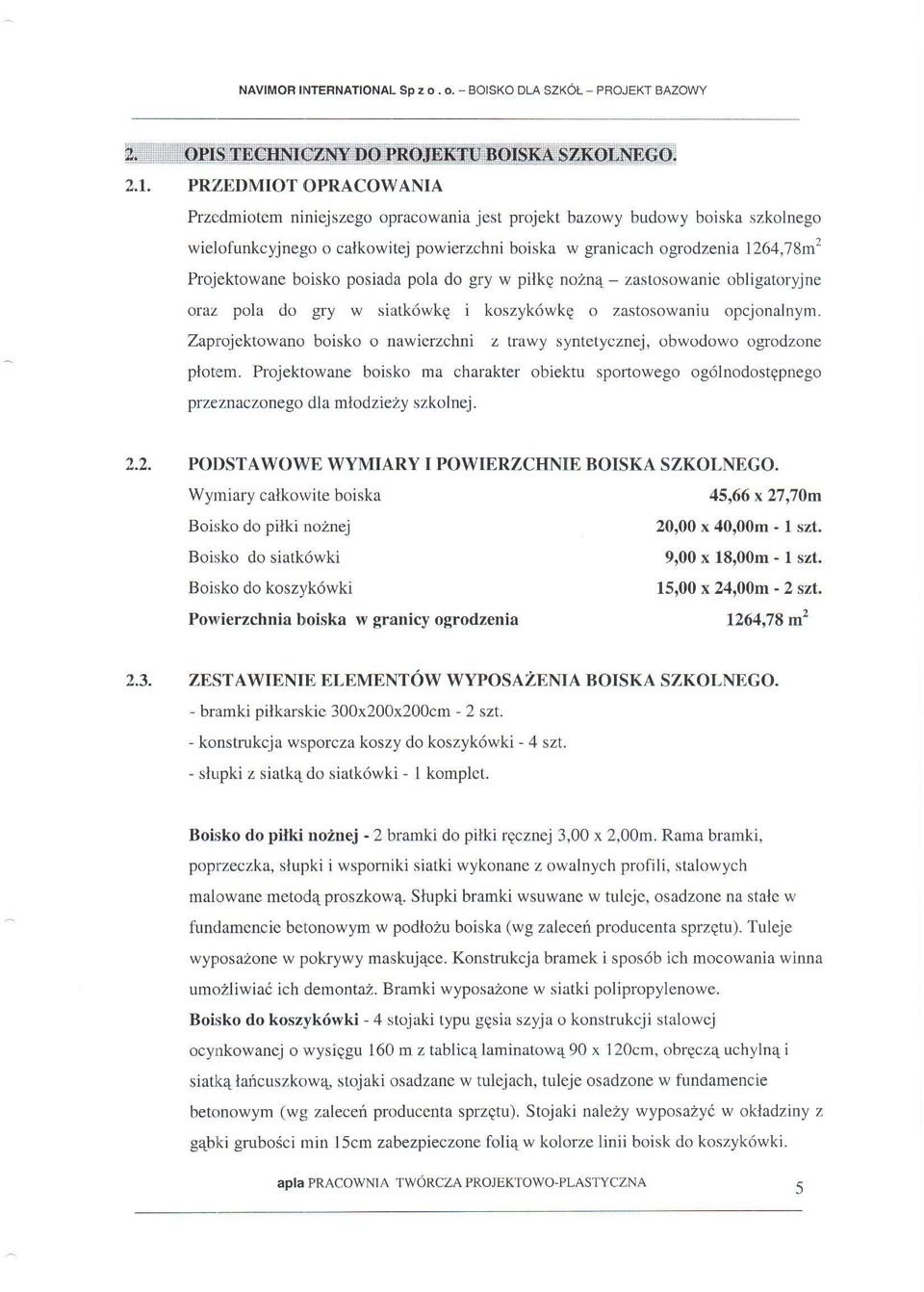

5 NAVMOR NTERNATONAL Sp z o. o. -BOSKO DLA SZKóŁ- PROJEKT BAZOWY ~:~:J~~:~Qf$ JEGjtl~lCZNY:OQ~łQll);g1'1JJi»JłtSKĄ~,~Z~OtNEGO PRZEDMOT OPRACOWANA Przedmiotem niniejszego opracowania jest projekt bazowy budowy boiska szkolnego wielofunkcyjnego o całkowitej powierzchni boiska w granicach ogrodzenia l264,78m 2 Projektowane boisko posiada pola do gry w piłkq nożną - zastosowanie obligatoryjne oraz pola do gry w siatkówkę i koszykówkę o zastosowaniu opcjonalnym. Zaprojektowano boisko o nawierzchni z trawy syntetycznej, obwodowo ogrodzone płotem. Projektowane boisko ma charakter obiektu sportowego ogólnodostępnego przeznaczonego dla młodzieży szkolnej PODSTA WOWE WYMARY POWERZCHNE BOSKA SZKOLNEGO. Wymiary całkowite boiska 45,66 x 27,70m Boisko do piłki nożnej 20,00 x 40,00m. 1 szt. Boisko do siatkówki 9,00 x 18,00m - l szt. Boisko do koszykówki 15,00 x 24,00m 2 szt. Powierzchnia boiska w granicy ogrodzenia 1264,78 m ZESTAWENE ELEMENTÓW WYPOSAŻENA BOSKA SZKOLNEGO. - bramki piłkarskie 300x200x200cm - 2 szt. - konstrukcja wsporcza koszy do koszykówki - 4 szt. - slupki z siatką do siatkówki - l komplet. Boisko do piłki nożnej 2 bramki do piłki ręcznej 3,00 x 2,00m. Rama bramki, poprzeczka, słupki i wsporniki siatki wykonane z owalnych profili, stalowych malowane metodą proszkową. Słupki bramki wsuwane w tuleje, osadzone na stałe w fundamencie betonowym w podłożu boiska (wg zaleceń producenta sprzętu). Tuleje wyposażone w pokrywy maskujące. Konstrukcja bramek i sposób ich mocowania winna umożliwiać ich demontaż. Bramki wyposażone w siatki polipropylenowe. Boisko do koszykówki - 4 stojaki typu gęsia szyja o konstrukcji stalowej ocynkowanej o wysiqgu 160 m z tablicą laminatową 90 x 120cm, obręczą uchylną i siatką łańcuszkową, stojaki osadzane w tulejach, tuleje osadzone w fundamencie betonowym (wg zaleceń producenta sprzqtu). Stojaki należy wyposażyć w okładziny z gąbki grubości min 15cm zabezpieczone folią w kolorze linii boisk do koszykówki. apla PRACOWNA TWÓRCZA PROJEKTOWO PLASTYCZNA 5

6 NAVMOR NTERNATONAL Sp z O. O.- BOSKO DLA SZKóŁ - PROJEKT BAZOWY Boisko do siatkówki - l komplet słupków stalowych lakierowanych proszkowo, uniwersalnych z regulacją wysokości siatki oraz siatką turniejową z antenkami, słupki demontowane osadzane w tulejach stalowych, tuleje zabetonowane w bloku fundamentowym (wg zaleceń producenta sprzętu). Słupki wyposażone w mechanizm do naciągania siatki, siatka poliestrowa OGRODZENE BOSKA. Zaprojektowano boisko ogrodzone ogrodzeniem ze stali o wysokości 2,15m. Ogrodzenie wykonane z płaskowników stalowych formowanych w szczeble prostokątne w rozstawie co Ocm, mocowanych do dwóch żerdzi poziomych tworząc przęsło wg projektu. Przęsła mocowane za pomocą śrub do słupków stalowych o przekroju prostokątnym 40xgOmm w rozstawie osiowym co 2,5 m. Słupki zabetonowane w cokole o wysokości 25cm z zagłębionym w gruncie na 100cm w sposób zgodny z wysokością i płaszczyzną konstrukcji. W ogrodzeniu projektuje się bramę wjazdową o wymiarach 300cm - szt.1 i furtkę ogrodzeniową o wymiarach 110 cm - szt.l wg projektu, wyposażone w zamek z wkładką patentową. Zabezpicczenie antykorozyjne elementów ogrodzenia - farba antykorozyjna. Rozstaw i podział poszczególnych przęseł projektowanego ogrodzcnia oraz miejscc usytuowania bramy i furtki - wg rysunku RODZAJ NAWERZCHN. Nawierzchnia z trawy syntetycznej o całkowitej wysokości 20mm, wykonana z polipropylenu, stabilizowana przeciw promieniom UV, lub włókna fibrylowanego. gęstość (ilość włókien/m 2 ): min , ciężar całkowity: min gr/m 2, Dtex: min. g goo wypełnienie: piasek kwarcowy, kolor nawierzchni: zielony, linie: wklejone, kolorowe- wg rysunku. Trawa wypełniona po zamontowaniu piaskiem kwarcowym frakcji 0,2-0,gmm (16kg/m 2 ). apla PRACOWNA TWÓRCZA PROJEKTOWO-PLASTYCZNA 6

7 NAVMOR NTERNATONAL Sp z o. o. - BOSKO OLA SZKÓŁ. - PROJEKT BAZ!YWY 2.6. ODWODNENiE BOSKA. Projektuje się powierzchniowe odwodnienie boiska poprzez dwukierunkowo uformowany spadek podbudowy boiska, prostopadły do jego osi podłużnej - wg rysunków. Woda Z płyty boiska sprowadzona do drenażu liniowego wykonanego wosi areny boiska - wg rysunków. Drenaż liniowy wykonany z korytek odwadniających ACO SPORT 6000 szer. 16 cm, odprowadzony do istniejącej na terenie szkoly kanalizacji deszczowej lub studzienek chłonnych. Koryto odwadniające ułożyć ze spadkiem 0.5 % w kierunku odprowadzenia wody do kanalizacji deszczowej. Od strony zewnętrznej boiska zaprojektowano cokół ogrodzenia o szerokości 20 cm - wg rysunku. - studzienka rewizyjna WAGN z wbudowanym dnem oraz osadnikiem piasku szl WARUNK POSADOWENA. - na podstawie rozpoznania geologicznego terenu - WARANT l - po inwentaryzacji istniejącej plyty boiska - WARANT UWAG KOŃCOWE. - Wszystkie roboty budowlane należy wykonać zgodnie zc sztuką budowlaną, warunkami technicznymi, prawem budowlanym i przepisami bhp Stosować materiały zgodne z normami, posiadające atesty, certyfikaty i aprobaty techniczne. - Przy wykonywanych robotach nie występują prace wymagające opracowania planu BOZ. Opracowanie: arch. Jan zawadzki arch. Waldemar Trzebiatowski upr. bud. nr POKKll15/05 apla PRACOWNA TWÓRCZA PROJEKTOWO PLASTYCZNA 7
