1 Kompleksowe rozwiązania zewnętrznej ochrony odgromowej

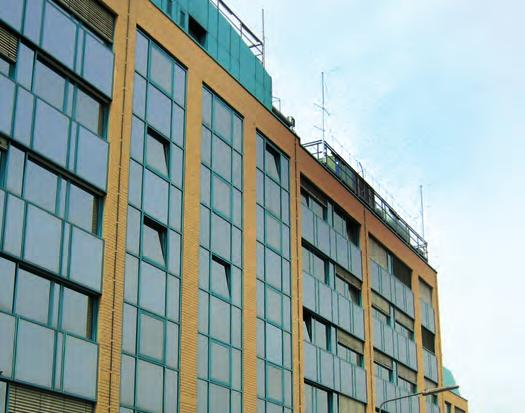

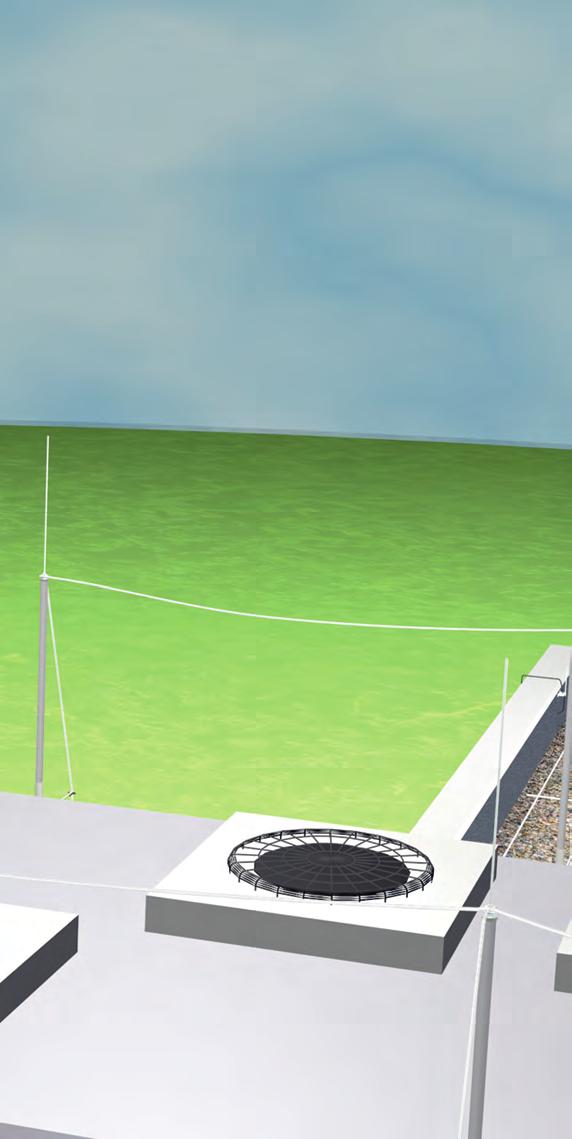

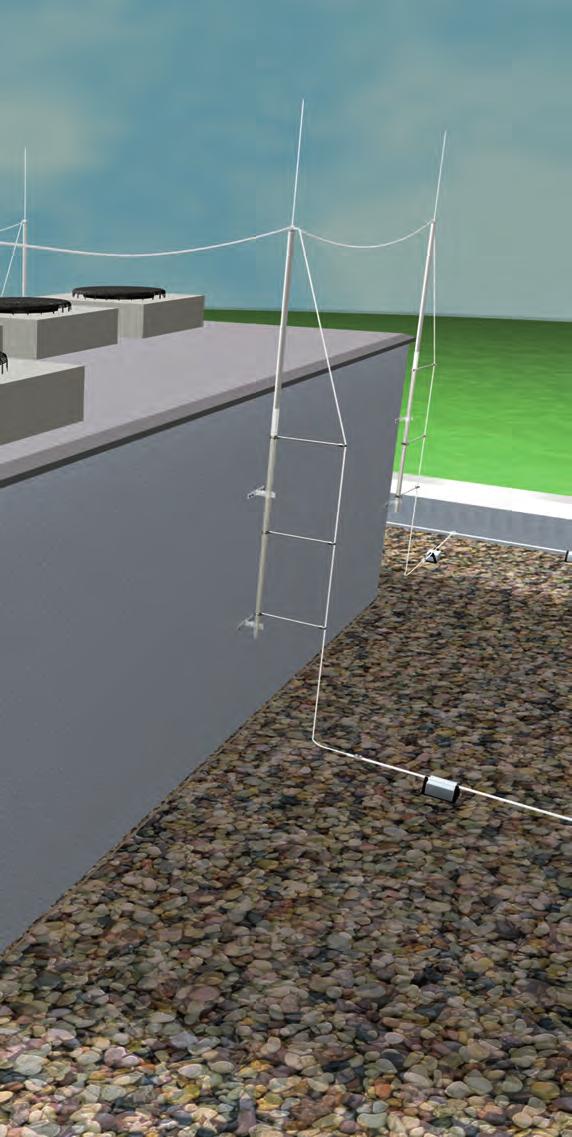

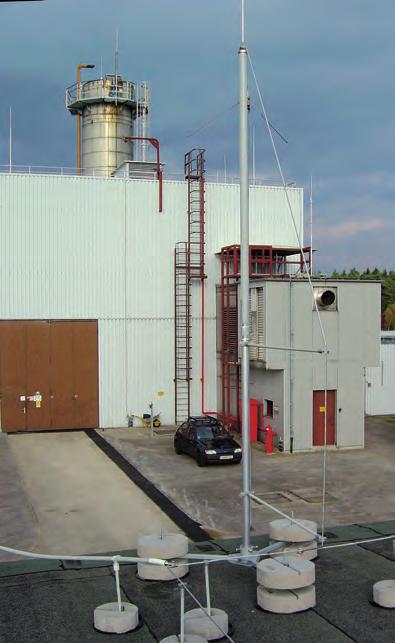

2 DEHNiso-Combi modułowy, wszechstronny i stabilny DEHNiso-Combi to praktyczny i elastyczny system modułowy spełniający wymagania mechaniczne i konstrukcyjne dla miejsca, w którym jest zainstalowany. Komponenty systemu DEHNiso-Combi pozwalają na użycie systemu zwodów izolowanych w przypadku obiektu o złożonej geometrycznie bryle. Wyeksponowane na dachu instalacje oraz urządzenia elektryczne i elementy metalowe są chronione przed bezpośrednim uderzeniem pioruna, dzięki czemu można zapobiec wniknięciu części prądu piorunowego do budynku. Uwzględnienie odstępu izolacyjnego s pozwala uniknąć niekontrolowanych przeskoków iskrowych. Odstęp izolacyjny można obliczyć na podstawie normy PN-EN Komponenty systemu DEHNiso-Combi pozwalają na instalację: pojedynczych zwodów pionowych o stożkowej strefie ochronnej, czterech i więcej zwodów pionowych dla rozległej strefy ochronnej, wolno stojących zwodów pionowych na trójnogach. Wśród elementów połączeniowych systemu DEHNiso-Combi można znaleźć rozwiązanie do montażu na różnych podłożach, jakimi mogą być rury, systemy profilowane, ściany lub narożniki. Element izolacyjny rury wsporczej oraz plastikowy drążek dystansujący wzmocniony włóknem szklanym pozwalają zachować odstęp izolacyjny. Drążki są oferowane w długościach standardowych oraz dowolnych (docinanych na zamówienie) i mogą być zamontowane na stałe lub w gniazdach mocowania. Do określenia odstępu Izolacyjnego (długości drążka dystansującego) stosuje się współczynnik materiałowy k m = 0,7. Oprócz prostych elementów mocujących dla iglic odgromowych w ofercie dostępne są także elementy mocujące dla przewodów odprowadzających i zwodów poziomych. Trójnogi o podstawie betonowej mogą być używane do instalacji zwodów pionowych, które muszą wytrzymać duże obciążenia wiatrem. Dzięki temu system DEHNiso-Combi umożliwia łatwą instalację systemu w każdych warunkach.

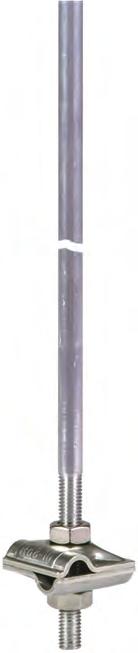

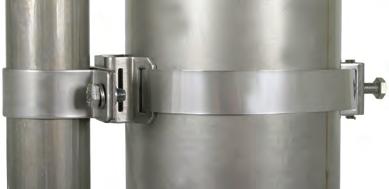

3 zwód pionowy z zaciskiem MV nr kat zestaw DEHNiso-Combi nr kat taśma metalowa element mocujący do rur wsporczych nr kat Opis elementów systemu DEHNiso-Combi oraz dodatkowe informacje techniczne znajdziesz w katalogu Ochrona odgromowa, a także w instrukcji montażowej nr 1475.

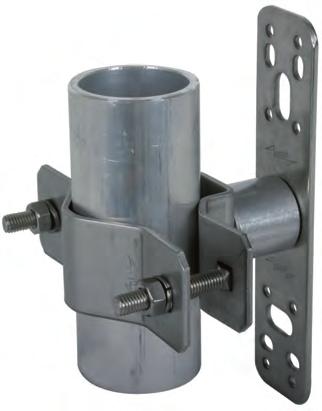

4 element mocowania rur wsporczych na ścianie i na profilach perforowanych nr kat rura wsporcza nr kat element mocowania rur wsporczych na ścianie nr kat

5 wspornik dystansujący DEHNiso-Combi

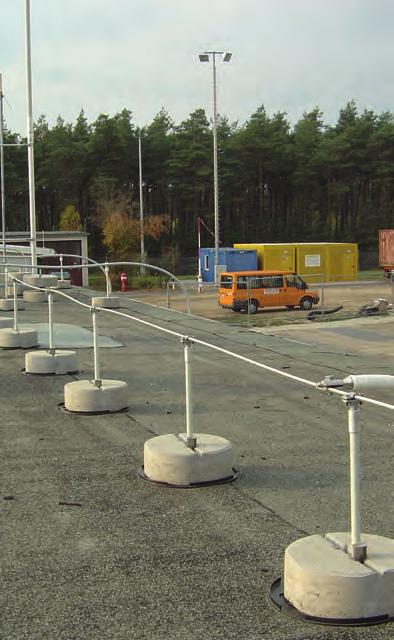

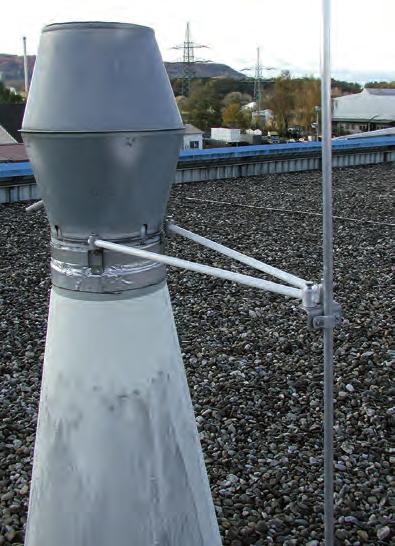

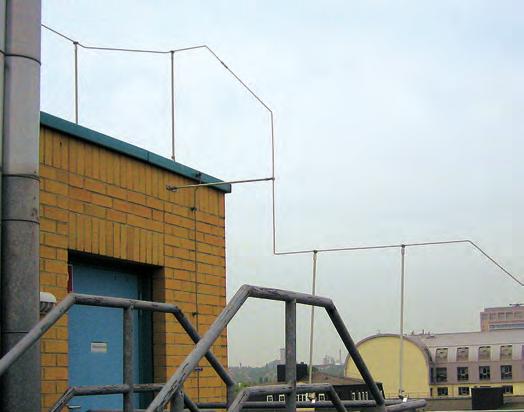

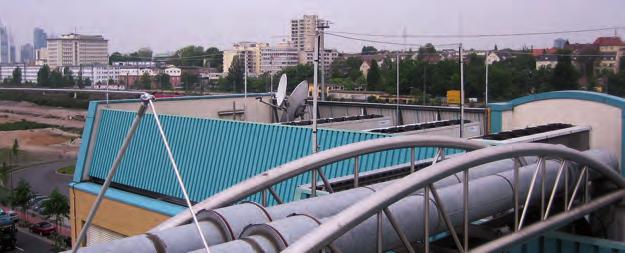

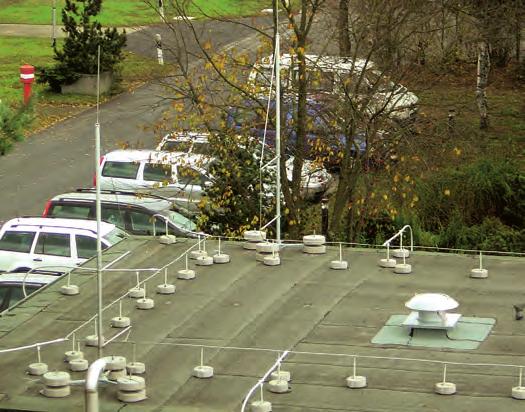

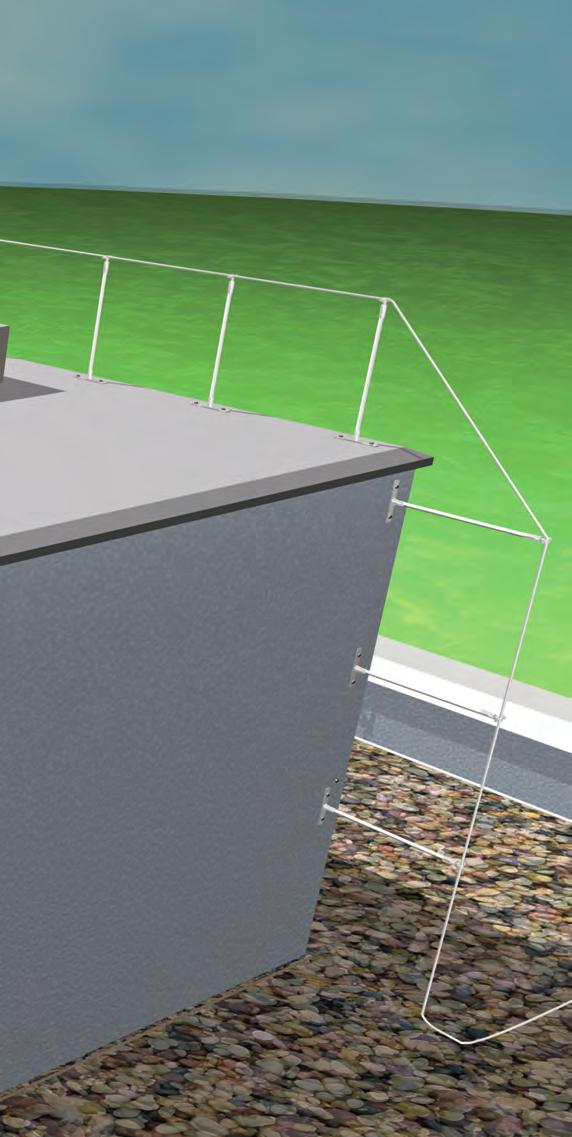

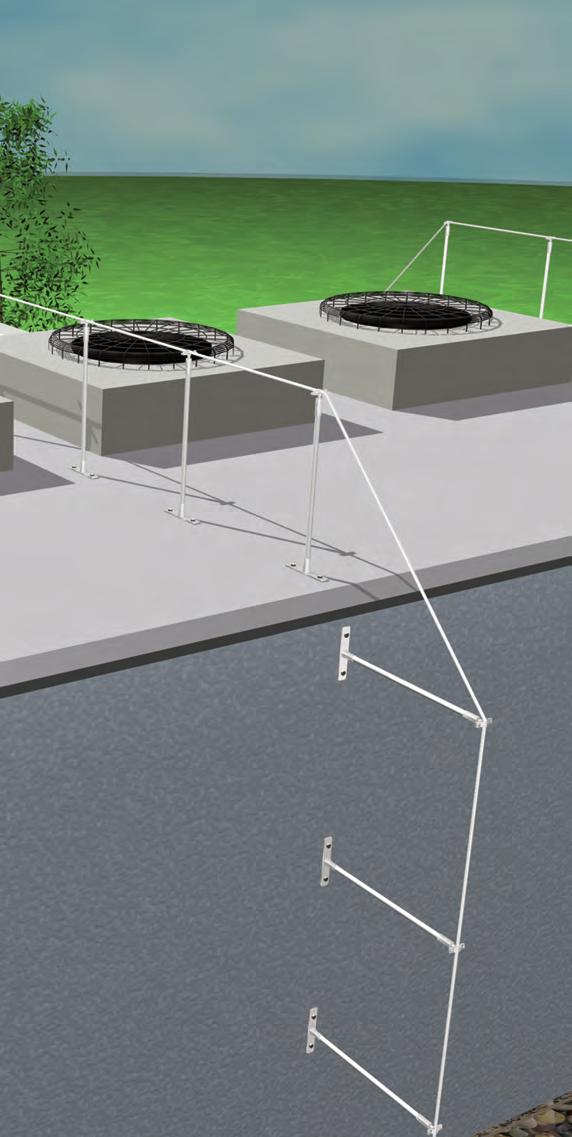

6 Wspornik dystansujący DEHNiso wszechstronny, wytrzymały i elegancki Wsporniki dystansujące DEHNiso stanowią szeroką gamę praktycznych i elastycznych w użyciu komponentów. Stanowią one łatwe i opłacalne rozwiązanie dla niemal wszystkich rodzajów urządzeń odgromowych. Wsporniki dystansujące mogą zostać użyte jako statyczne elementy mocujące dla izolowanych zwodów pionowych ( 16 mm). Możliwa jest również instalacja zwodów poziomych podwyższonych pod warunkiem, iż zachowany zostanie odstęp izolacyjny s (współczynnik materiałowy k m = 0,7). Dlatego też np. zwód pionowy (pręt 16 mm) może być przytwierdzony bezpośrednio do chronionego obiektu za pomocą wsporników dystansujących, zakładając, że zachowano odstęp izolacyjny. Przewód odprowadzający może być również zainstalowany bezpośrednio do chronionego urządzenia / nadbudówki za pomocą wsporników dystansujących. W sprzedaży dostępne są wsporniki o długości do 1 m z zamontowanymi na końcach uchwytami. Średnice obejm w uchwytach są dopasowane do montażu przewodów odprowadzających lub zwodów. Jeśli wymagane są niestandardowe długości, istnieje możliwość skonfigurowania wsporników dystansujących z 3-metrowych drążków i odpowiednich komponentów mocujących. Biorąc pod uwagę różne wymagania projektowe i ograniczoną zdolność załadunkową pojazdów firm instalacyjnych, DEHN + SÖHNE oferuje nie tylko gotowe całościowe rozwiązania, ale także system modułowy DEHNiso.

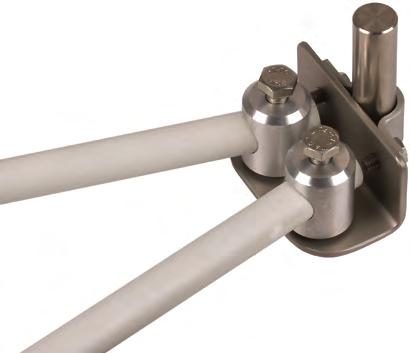

7 wspornik dystansujący z podwójnym zaciskiem śrubowym i podstawą do montażu na powierzchniach płaskich nr kat obejma do rur z gniazdem mocującym dla drążków dystansujących 16 mm nr kat wspornik dystansujący z uchwytem do zwodów 16 mm nr kat drążek dystansujący o długości l = 3 m (możliwość dopasowania długości do własnych potrzeb) nr kat Opis wsporników dystansujących w systemie DEHNiso-Combi oraz dodatkowe informacje techniczne znajdziesz w katalogu Ochrona odgromowa.

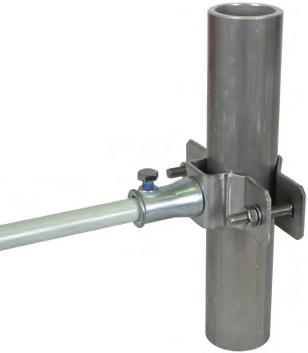

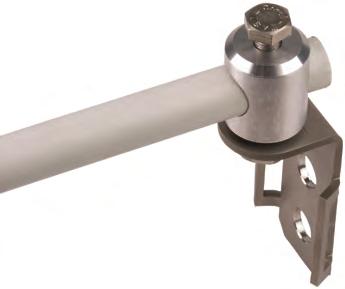

8 wspornik dystansujący z obejmą do rur nr kat łącznik do mocowania pojedynczego wspornika 16 mm nr kat adapter boczny kątowy dla dwóch wsporników 16 mm nr kat

9 wspornik dystansujący DEHNiso

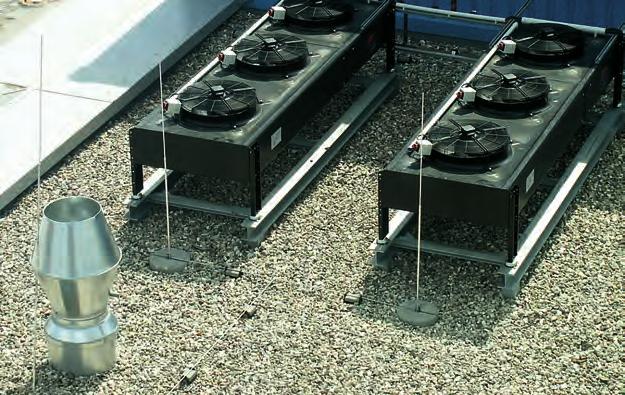

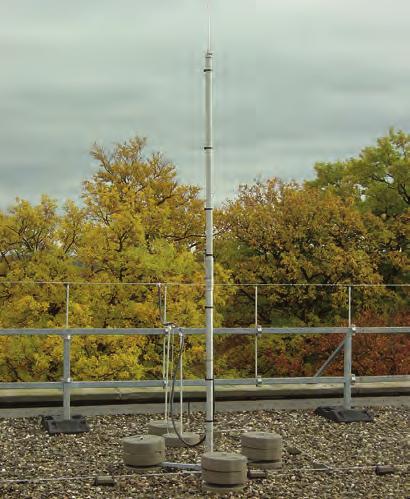

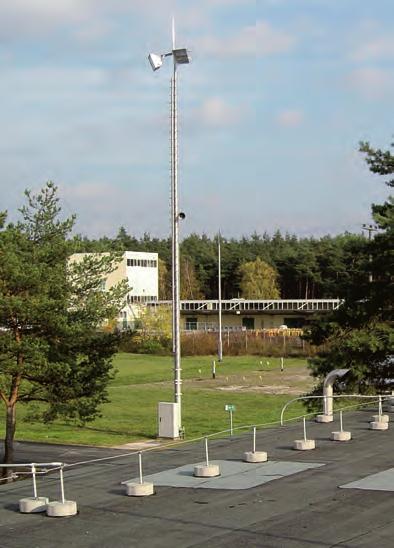

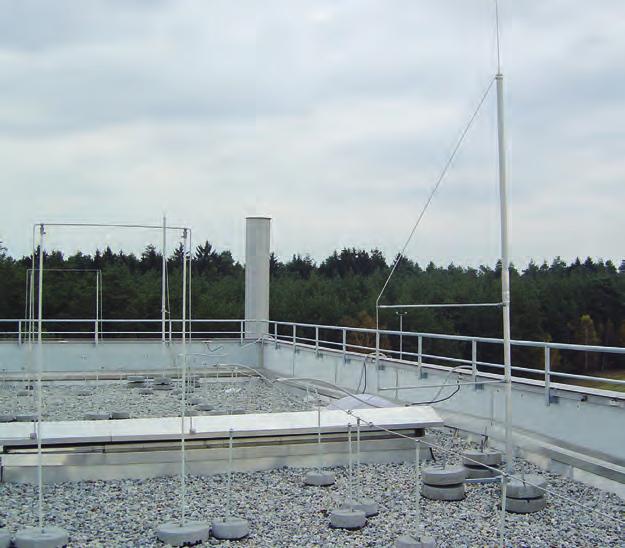

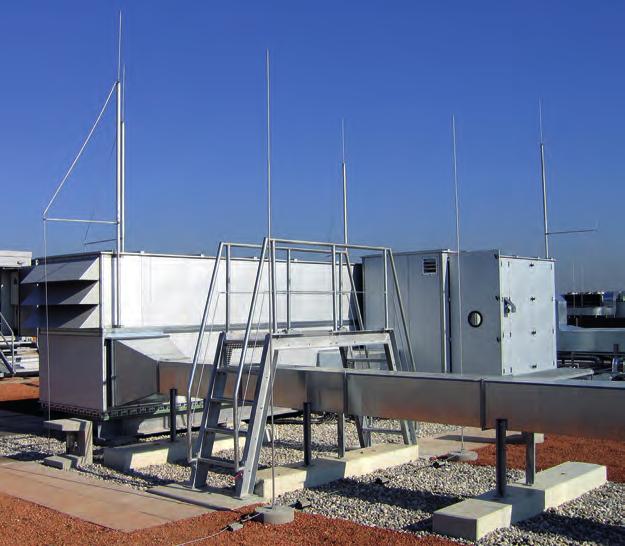

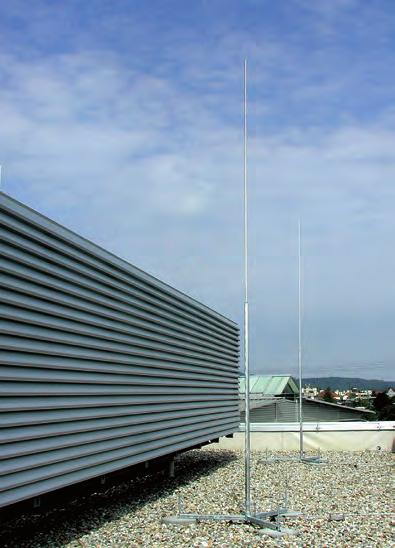

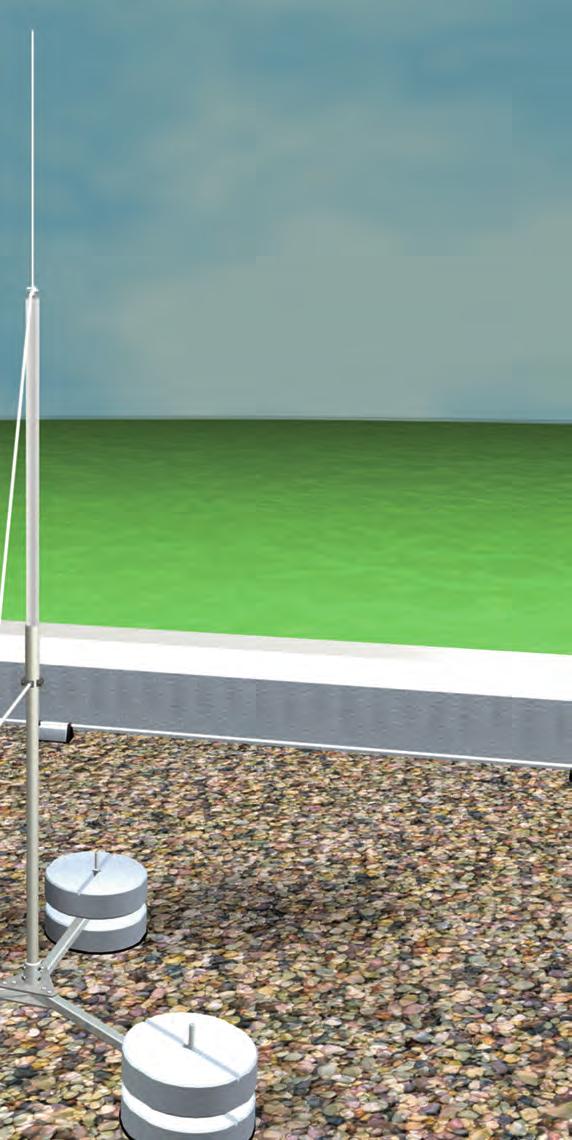

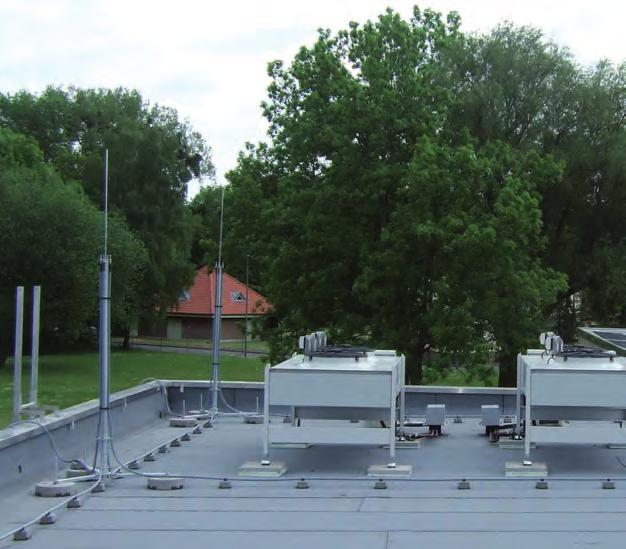

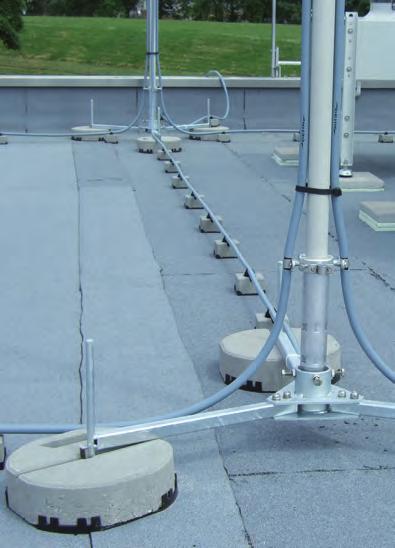

10 Wolno stojące zwody pionowe łatwe w instalacji, stabilne, o optymalnej wadze Wolno stojące zwody pionowe pozwalają na włączenie dużych powierzchni do strefy ochronnej 0 B bez konieczności mechanicznej ingerencji w istniejące instalacje (tj. bez łączenia instalacji z nadbudową dachu, systemem klimatyzacji lub wentylacji). Wolno stojące zwody pionowe mogą być umieszczane na trójnogu umieszczonym na płaskiej powierzchni dachu lub nadbudówki. Zwody powinny zachować stabilność przy uwzględnieniu normatywnych stref obciążenia wiatrem i prędkości wiatru. Wolno stojące zwody pionowe są obliczone na napór wiatru do 145 km/h (strefa wiatrowa II, tj. Windlastzone II wg DIN 4131). Jak widać na mapie zamieszczonej obok, I i II strefa obciążenia wiatrem obejmują ok. 95% powierzchni Niemiec, dlatego też iglice odgromowe są zazwyczaj projektowane do użytku w strefie II. Zastosowanie wolno stojących zwodów pionowych w strefie III lub IV wymaga indywidualnych testów zgodnie z obciążeniami występującymi w tych strefach. Lit. DIN 4131:

11 wolno stojący maszt odgromowy z zastrzałami o wysokości od 6 do 8,5 m nr kat wolno stojący maszt odgromowy o wysokości od 4 do 5,5 m nr kat wolno stojący maszt odgromowy o wysokości od 2,5 do 3,5 m nr kat podstawa betonowa z klinem nr kat podkładka PVC do podstawy betonowej nr kat Opis wolno stojących zwodów pionowych w systemie DEHNiso-Combi oraz dodatkowe informacje techniczne znajdziesz w katalogu Ochrona odgromowa, a także w instrukcji montażowej nr 1436.

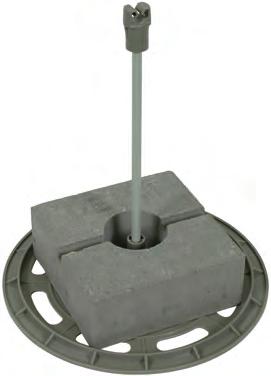

12 iglica odgromowa nr kat wspornik dystansujący nr kat rura wsporcza DEHNiso-Combi nr kat trójnóg do rury wsporczej DEHNiso-Combi nr kat kompletny wspornik DEHNiso-DLH z podstawą betonową i podkładką, na odstęp s=15 cm

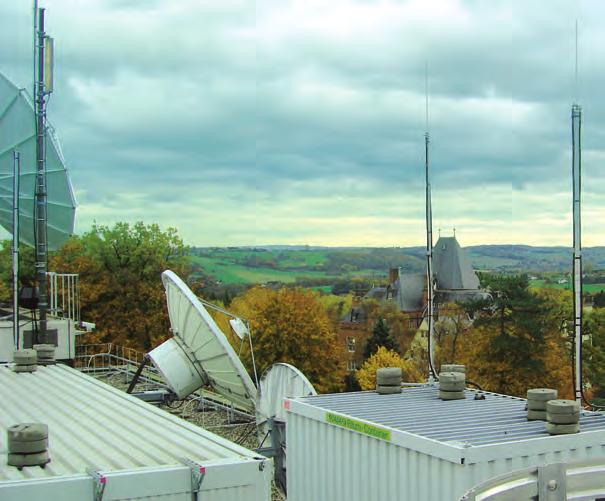

13 wolno stojące zwody pionowe

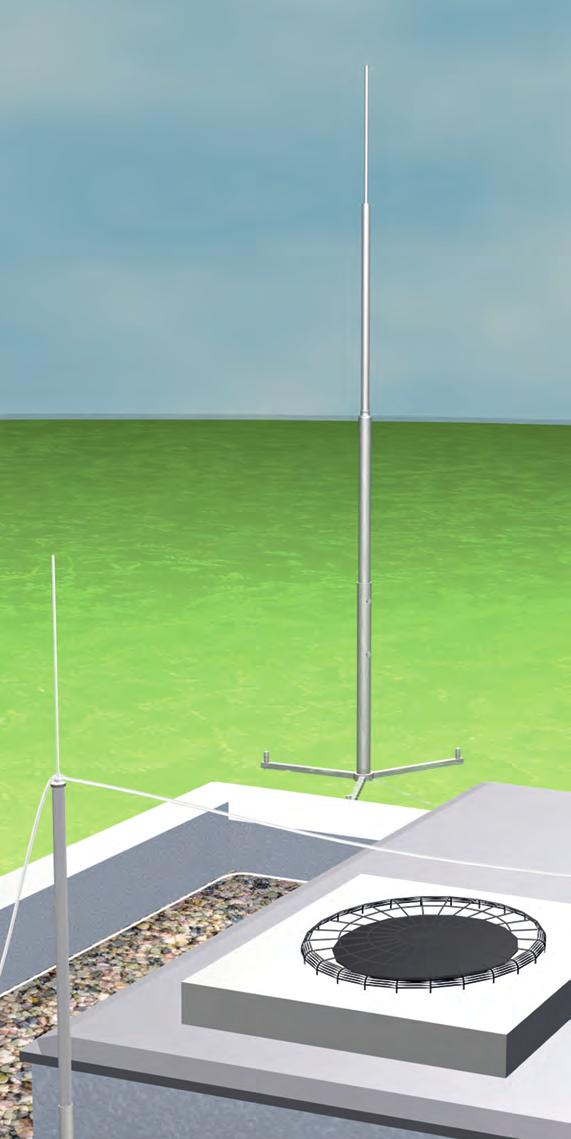

14 Teleskopowe maszty odgromowe DEHN łatwe w transporcie, praktyczne i opłacalne W przypadku projektowania ochrony dla budynków o prostej strukturze przydatna jest metoda kąta osłonowego. Wartości kąta osłonowego zależą od klasy systemu ochrony odgromowej (LPS) i wysokości zwodu pionowego. Odstęp izolacyjny s pomiędzy masztem i chronionym obiektem wyznacza się zgodnie z normą PN-EN W ofercie znajdują się teleskopowe maszty odgromowe o różnej długości.

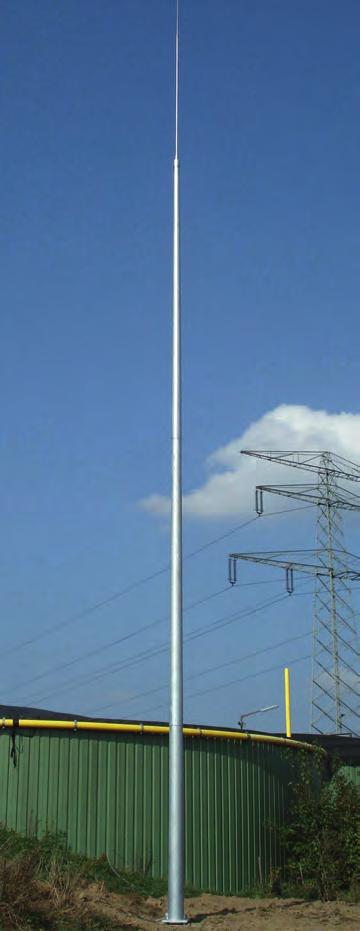

15 Teleskopowy maszt odgromowy wkręcany w grunt Maszt z podstawą wkręcaną w grunt nie wymaga żadnych dodatkowych prac przygotowawczych (np. kopanie otworów pod fundament). Podstawa masztu z elementem śrubowym jest wkręcana w ziemię i dodatkowo stabilizowana za pomocą trzech pionowych uziomów prętowych. Maszt jest przeznaczony do pracy w strefach obciążenia wiatrem do prędkości do 145 km/h (strefa wiatrowa II wg DIN 4131). Wysokość masztu nad poziom wkręcanej podstawy: od 6 do 11 m. nr kat Dodatkowe informacje techniczne znajdziesz w katalogu Ochrona odgromowa.

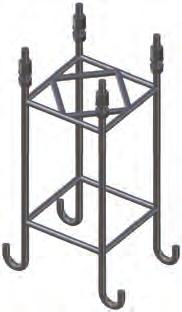

16 Teleskopowy maszt odgromowy montowany na fundamencie Maszt stawiany na gotowym prefabrykowanym fundamencie lub na fundamencie z betonu wykonywanym na miejscu montażu z wykorzystaniem zbrojonej podstawy ze śrubami (fundament lub podstawę należy zamawiać oddzielnie). Dodatkowe informacje techniczne dotyczące systemu połączeń masztu oraz fundamentów znajdziesz w katalogu Ochrona odgromowa. Maszt jest przeznaczony do pracy w strefach obciążenia wiatrem do prędkości do 161 km/h (strefa wiatrowa III wg DIN 4131). Zastosowanie prefabrykowanego fundamentu pozwala znacznie skrócić czas stawiania masztu oraz ułatwia przeprowadzenie robót ziemnych związanych z przygotowaniem podłoża. W przypadku wylewania fundamentu w miejscu montażu (z wykorzystaniem zbrojonej podstawy) należy w planach montażu uwzględnić czas wiązania podstawy. Wykonanie w podstawie krzyża do szybkiego montażu umożliwia proste połączenie masztu z fundamentem (końców pręta z gwintem M24). Wysokość masztu nad poziom podstawy: od 13,35 do 24,85 m. Maksymalna długość elementów w transporcie: 6 m. nr kat Szczegółowe informacje techniczne na temat montażu oraz przygotowania podłoża i fundamentu znajdują się w instrukcji montażowej nr Prefabrykowany fundament betonowy do teleskopowego masztu odgromowego Gotowy fundament do prostego i szybkiego montażu teleskopowych masztów odgromowych DEHN. Prace betoniarskie w miejscu montażu nie są konieczne. nr kat i Zbrojona podstawa ze śrubami Do zabetonowania w fundamencie wykonywanym pod maszt teleskopowy. nr kat i

17 teleskopowe maszty odgromowe DEHN

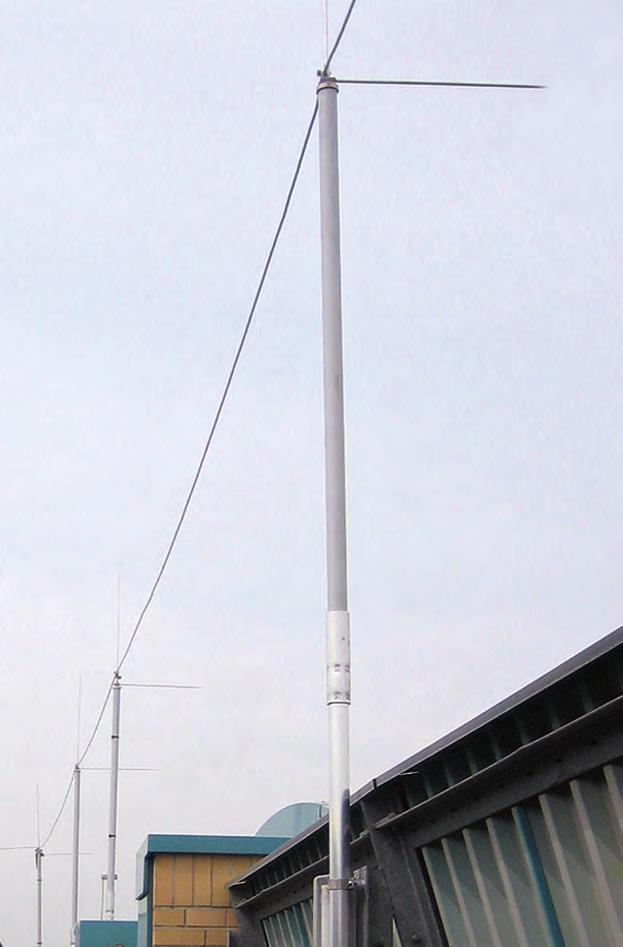

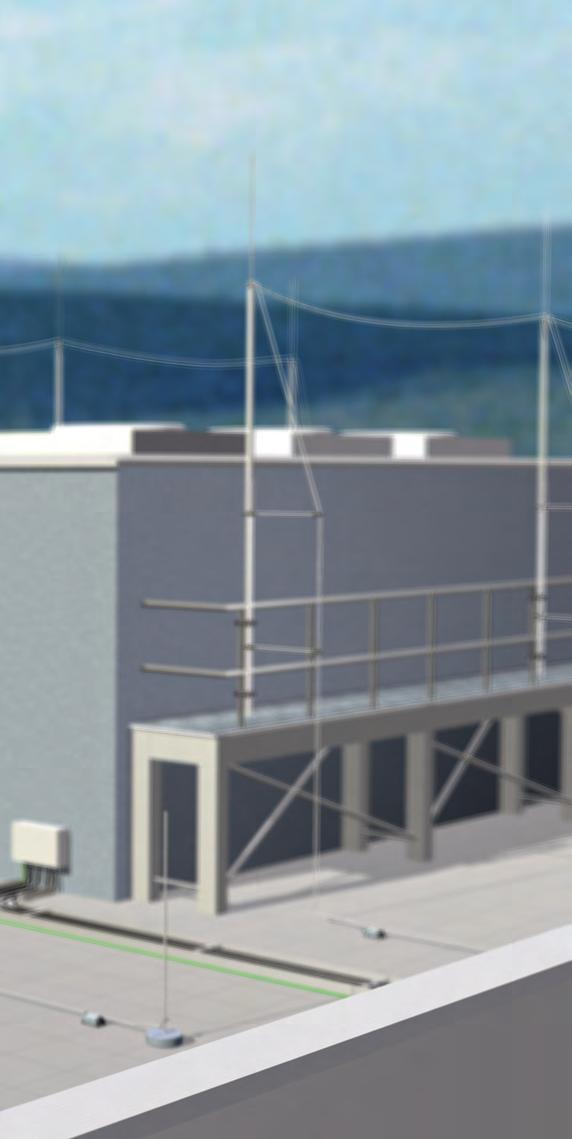

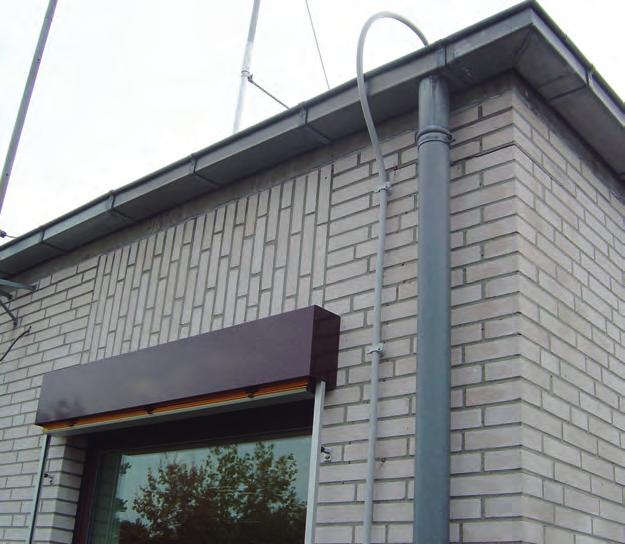

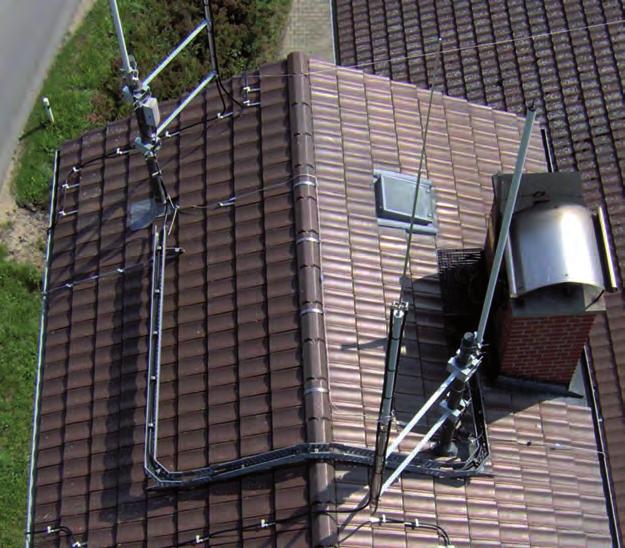

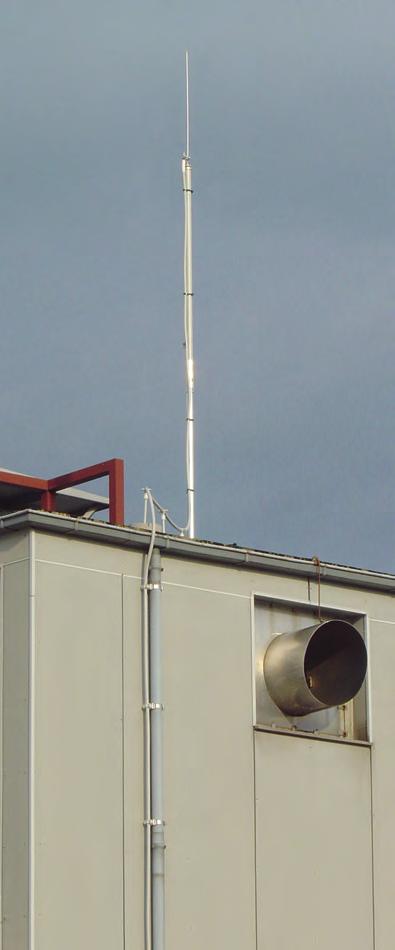

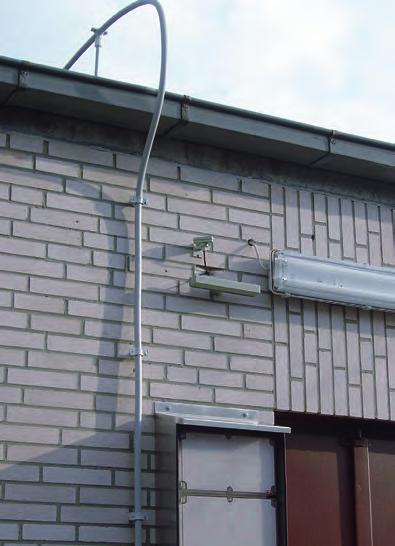

18 Przewód o izolacji wysokonapięciowej HVI wytrzymały, uniwersalny i wypróbowany Udary wysokonapięciowe powodują przeskoki iskrowe na powierzchniach materiałów izolacyjnych, o ile nie zostały zastosowane żadne dodatkowe zabezpieczenia. Efekt taki nazywany jest wyładowaniem ślizgowym. Przekroczenie przez udar wartości napięcia początkowego wyładowania ślizgowego spowoduje wyładowanie powierzchniowe, które z łatwością może rozciągać się na długości kilku metrów. Aby uniknąć wyładowań ślizgowych, przewód o izolacji wysokonapięciowej HVI posiada półprzewodzący ekran zewnętrzny, który umożliwia sterowanie rozkładem natężenia pola elektrycznego w miejscu powstawania wyładowań ślizgowych. W obszarze głowicy półprzewodzący ekran zewnętrzny jest podłączony do systemu wyrównywania potencjałów budynku, gdzie nie dopływa żadna część prądu piorunowego (np. do uziemionej metalowej nadbudowy dachu w strefie chronionej systemu odgromowego, do uziemionych części konstrukcji budynku wolnych od prądów piorunowych lub do przewodu ochronnego sieci niskiego napięcia). Po spełnieniu pewnych warunków półprzewodzący ekran zewnętrzny może być podłączony do części systemu ochrony odgromowej, np. do systemu zwodów pionowych lub innych przewodów odprowadzających. W tym celu należy się upewnić, że obliczony odstęp izolacyjny w miejscu styku jest nie większy niż 35 cm (dla izolacji powietrznej). W takim przypadku półprzewodzący ekran zewnętrzny musi zostać połączony za pomocą opaski uziemiającej z częścią systemu ochrony odgromowej, przez którą przepływa potencjał piorunowy. Czarny koncentryczny przewód o izolacji HVI i zewnętrznej średnicy 20 mm oraz szary przewód o izolacji HVI i zewnętrznej średnicy 23 mm składa się z żyły miedzianej o przekroju 19 mm², grubej izolacji wysokonapięciowej i półprzewodzącego ekranu zewnętrznego odpornego na działanie czynników atmosferycznych. Aby zapobiec niskoenergetycznym przeskokom iskrowym powstałym w wyniku pojemnościowych prądów przesunięcia, przewód o izolacji HVI podczas montażu można dodatkowo połączyć z systemem wyrównywania potencjałów. Połączenia te nie muszą mieć zdolności do przenoszenia prądów piorunowych, gdyż pojemnościowe prądy przesunięcia mają niską energię i nie powodują niebezpiecznego iskrzenia. Kompleksowe pomiary wykazują, iż dzięki swej wysokiej wytrzymałości elektrycznej przewód o izolacji HVI stanowi równoważnik odstępu izolacyjnego s=0,75 m (dla izolacji powietrznej).

19 przewód o izolacji HVI typ I nr kat przewód o izolacji HVI typ II nr kat przewód o izolacji HVI typ III nr kat Dodatkowe informacje techniczne znajdziesz w katalogu Ochrona odgromowa, a także w instrukcji montażowej nr 1566.

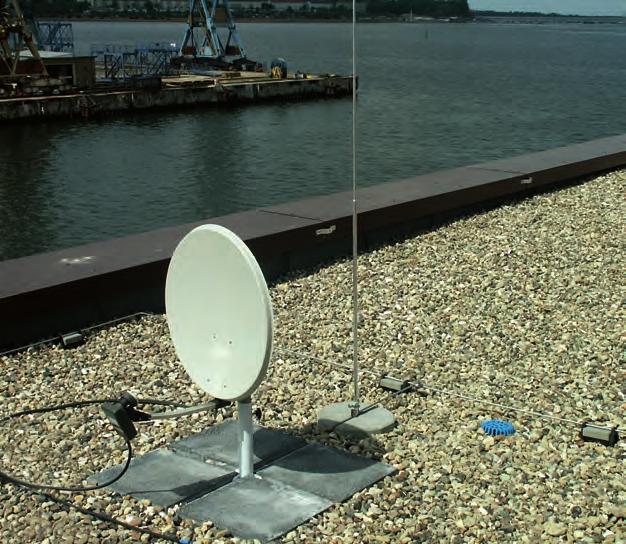

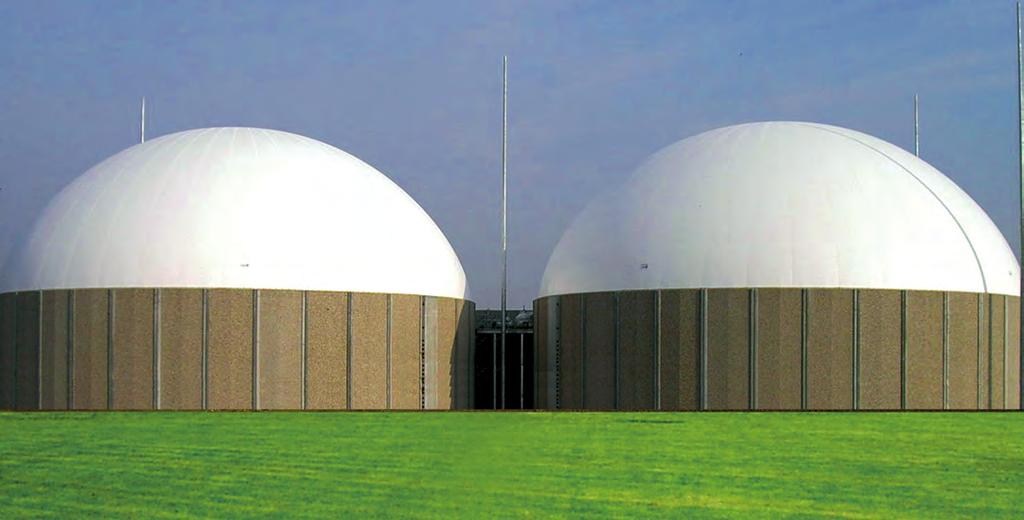

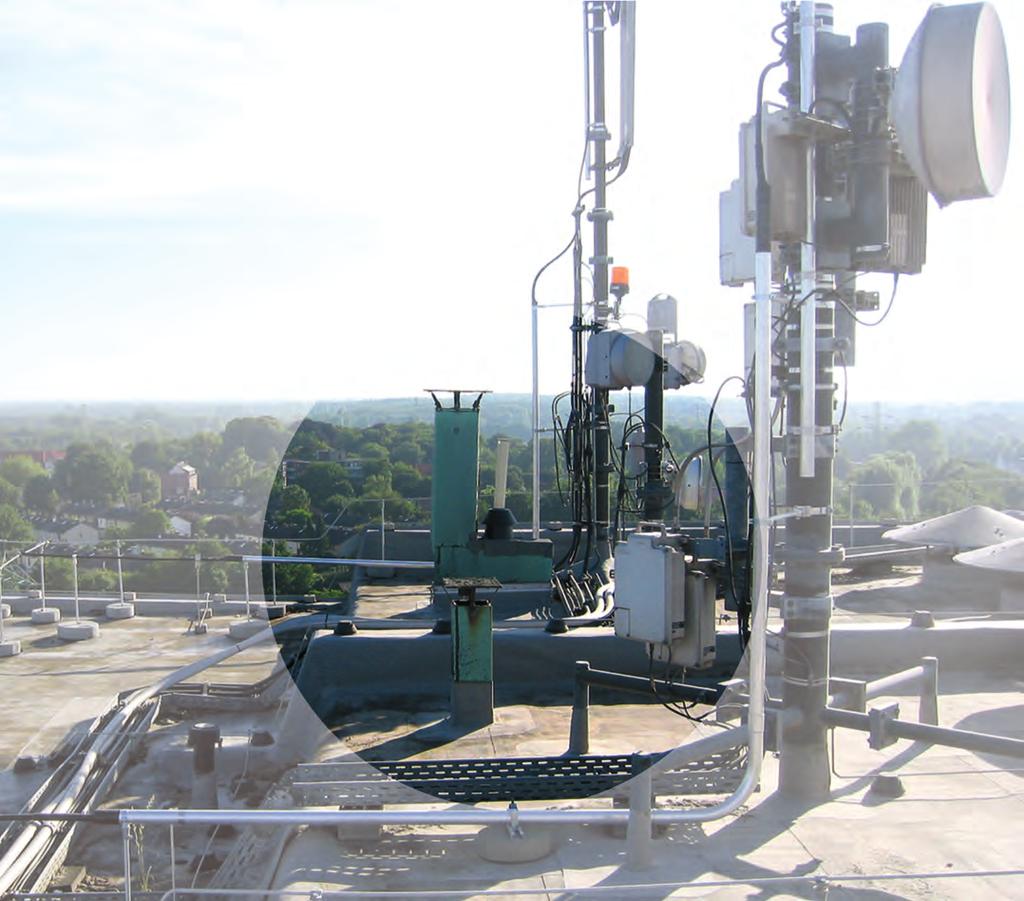

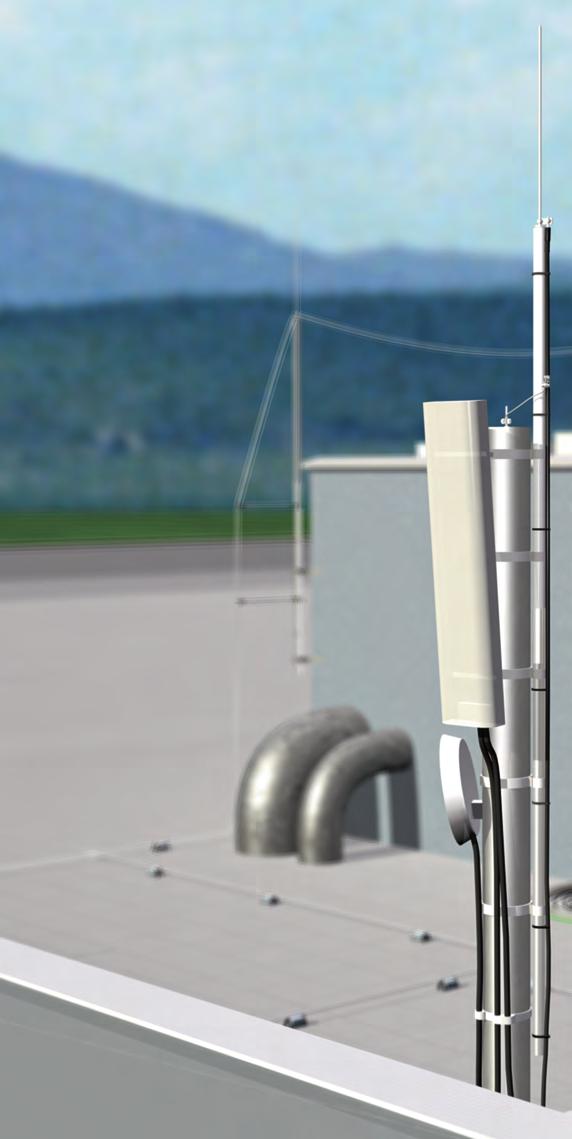

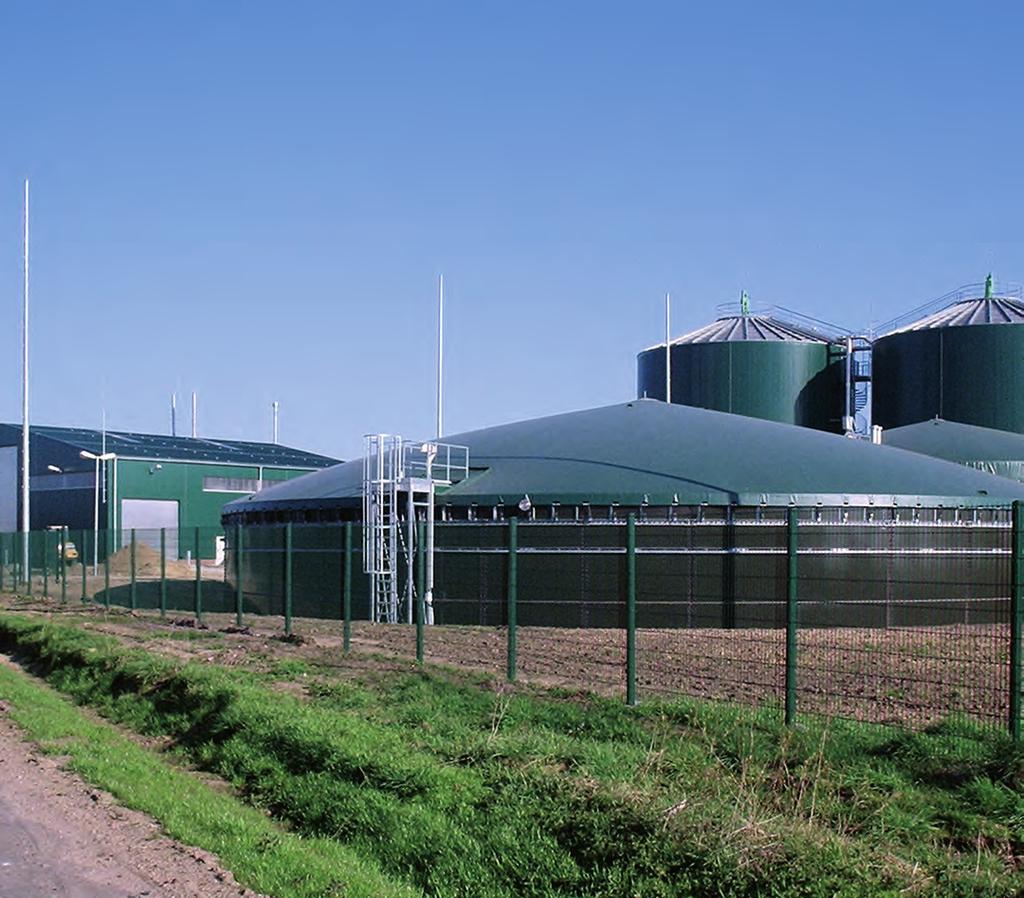

20 przewód o izolacji HVI w rurze wsporczej nr kat przewód o izolacji HVI i rura wsporcza do ochrony instalacji biogazu nr kat wspornik dystansujący dla rur wsporczych stosowanych przy ochronie anten dookólnych nr kat

21 przewód o izolacji wysokonapięciowej HVI

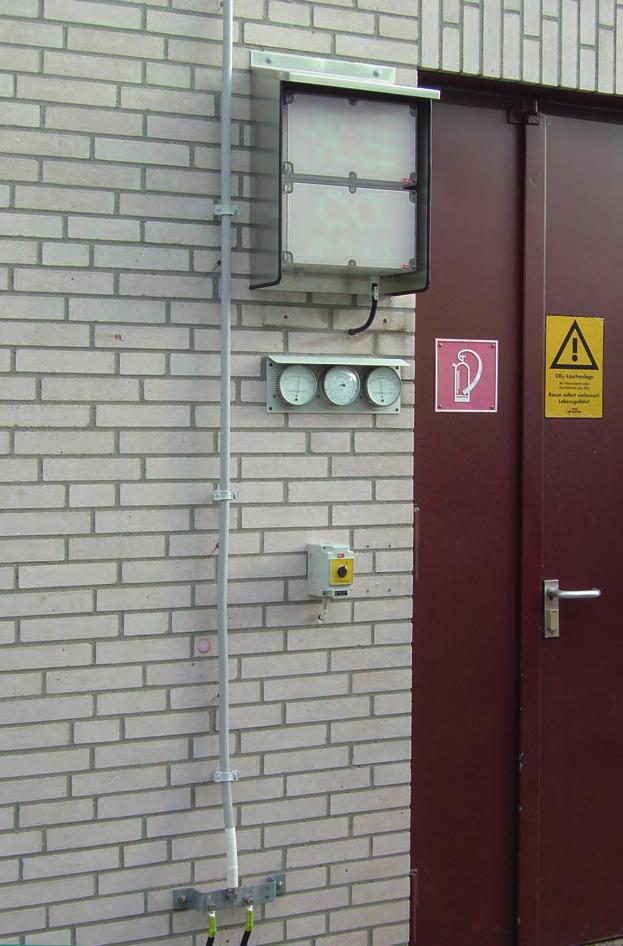

22 Asortyment przewodów o izolacji wysokonapięciowej HVI Fabrycznie przygotowany przewód o izolacji HVI typu I jest dostarczany wraz z głowicą i elementem przyłączeniowym uziomu. Element przyłączeniowy uziomu jest tylko wstępnie zamocowany na etapie wysyłki, dlatego też długość przewodu o izolacji HVI może być dopasowana (skrócona) w miejscu instalacji i wówczas ostatecznie instaluje się element przyłączeniowy uziomu. Przewodu o izolacji HVI typu I używa się np. w sytuacji bezpośredniego łączenia systemu zwodów i systemu uziemienia obiektu. Opaska uziemiająca jest na stałe przymocowana na końcu obszaru głowicy, aby uzyskać połączenie przewodu o izolacji HVI z układem wyrównywania potencjałów. Fabrycznie przygotowany przewód o izolacji HVI typu II jest dostarczany z dwoma dopasowanymi głowicami, których długości nie można zmienić w miejscu instalacji. Fabrycznie przygotowany przewód o izolacji HVI typu III jest wyposażony w stały obszar głowicy, składający się z głowicy i przymocowanej na stałe opaski uziemiającej. Dodatkowy obszar głowicy na końcu przewodu może zostać wykonany na miejscu instalacji. Niezbędne do tego elementy (element połączeniowy z rękawem termokurczliwym oraz opaska uziemiająca) są dostarczane osobno, co pozwala na dopasowanie długości przewodu o izolacji HVI typu III w miejscu instalacji. Przewody o izolacji HVI typu II i III są stosowane w przypadku, gdy kilka chronionych elementów / urządzeń jest połączonych z systemem uziemienia obiektu za pomocą jednego wspólnego pierścienia wyrównawczego (z uwzględnieniem odstępu izolacyjnego). Przewód o izolacji HVI może być również zainstalowany w rurze wsporczej w miejscach o specjalnych wymaganiach architektonicznych. Systemy zwodów pionowych dla anten dookólnych zwód pionowy Al 16 mm L= 1500 mm np. przewód o izolacji wysokonapięciowej HVI typ I w rurze wsporczej nr kat L= 3200 mm np. przewód o izolacji wysokonapięciowej HVI typ I w rurze wsporczej nr kat L= 3200 mm przewód o izolacji wysokonapięciowej HVI przewód o izolacji wysokonapięciowej HVI Anteny o charakterystyce emisji 360 (anteny dookólne) są używane do różnych zastosowań radiowych. Podczas instalacji masztów odgromowych dla anten dookólnych należy zwrócić uwagę, aby kąt ochronny stworzony przez iglicę osłaniał antenę. Co więcej, należy się upewnić, że został zachowany odpowiedni odstęp izolacyjny. Z funkcjonalnego punktu widzenia między anteną a systemem zwodów musi być zachowany odstęp o długości równej ¼ długości fali częstotliwości wykorzystywanej przez antenę. Należy przestrzegać warunków instalacji zawartych w instrukcji montażowej nr jednostki Hz m częstotliwość [F] długość fali [λ] x , x x , x , x ,17 Dla tych częstotliwości można stosować wsporniki dystansujące DEHN do ochrony anten dookólnych.

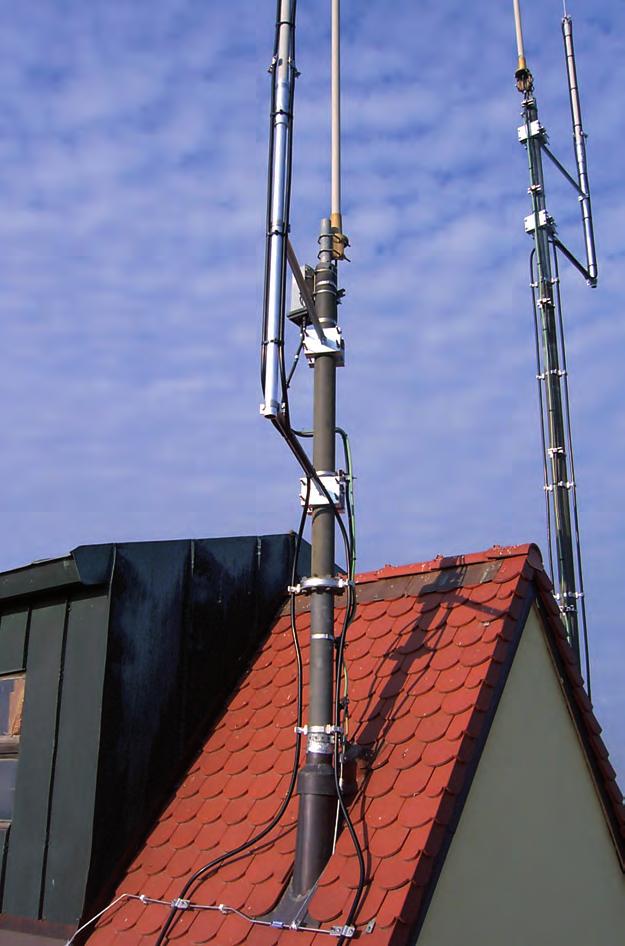

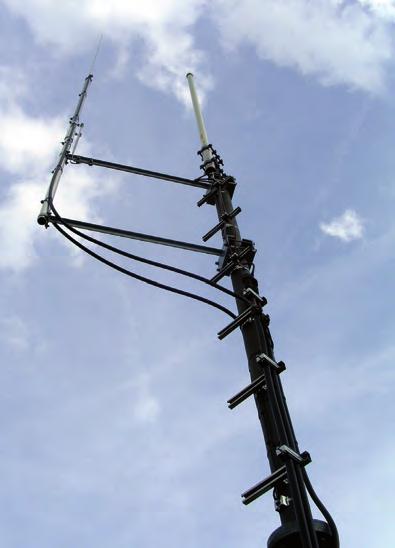

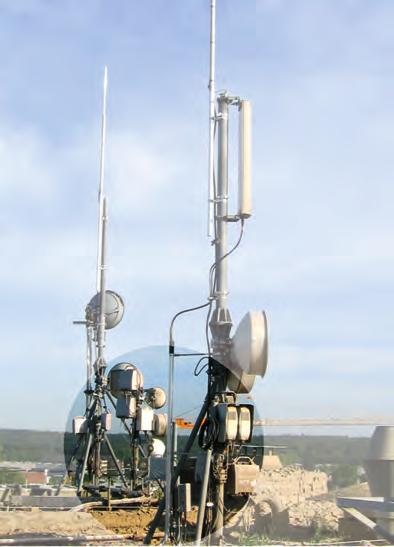

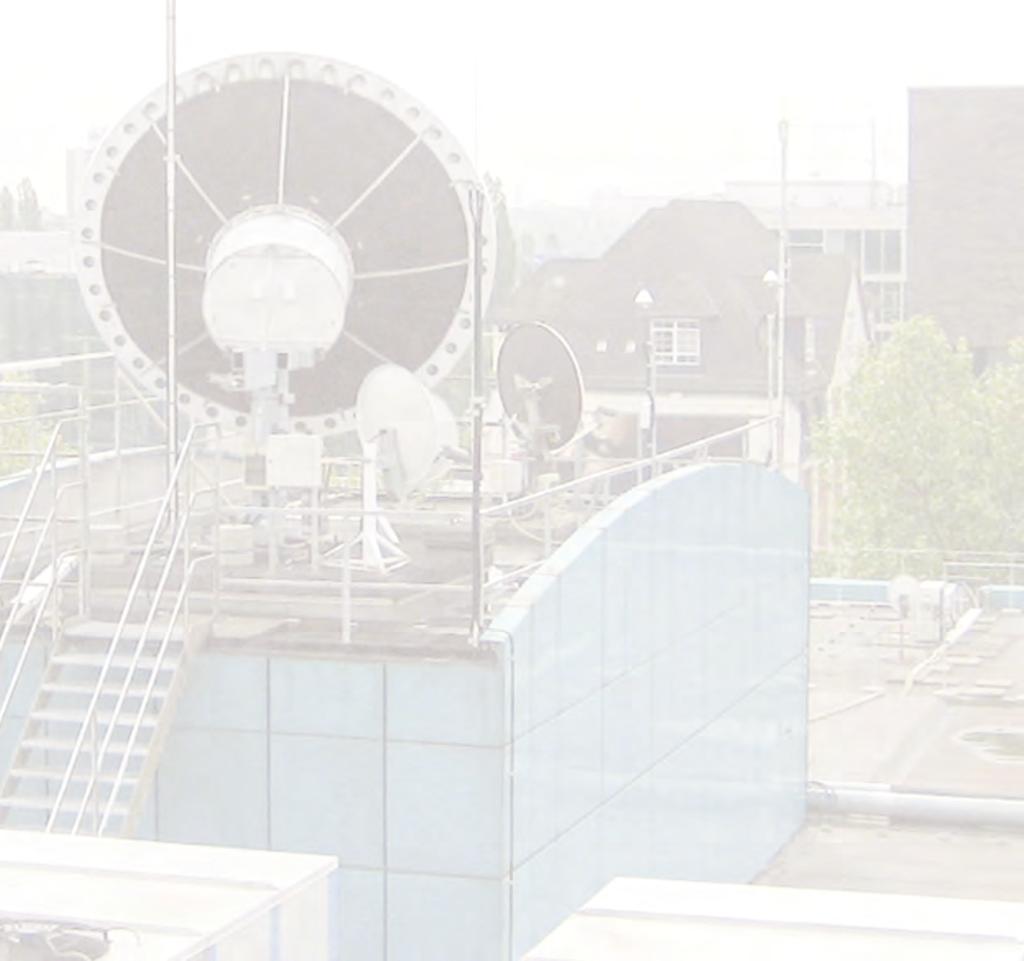

23 anteny dookólne

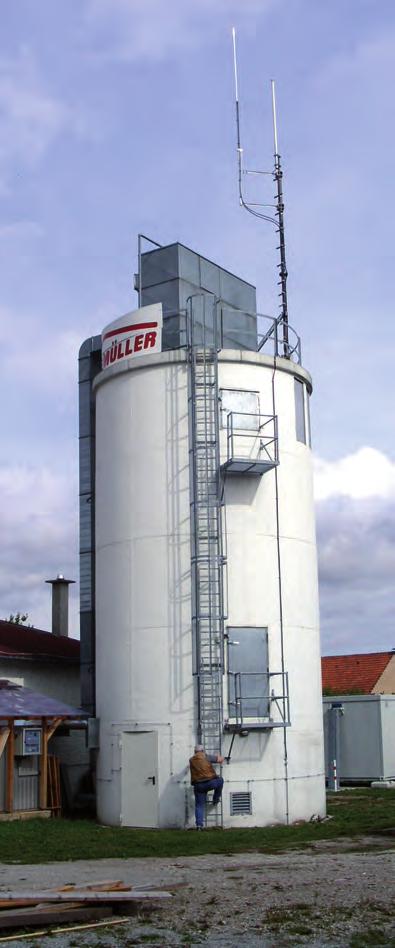

24 rura wsporcza z przewodem o izolacji wysokonapięciowej HVI w strefie Ex Przewód o izolacji HVI w obszarach iskrobezpiecznych skoordynowany, zatwierdzony, certyfikowany We wszystkich sektorach przemysłu, gdzie przetwarzanie lub transport substancji łatwopalnych prowadzi do powstania gazów, oparów, zamgleń lub pyłów tworzących z powietrzem potencjalnie wybuchową atmosferę, należy przedsięwziąć specjalne środki ostrożności dla ochrony przed eksplozją. W zależności od prawdopodobieństwa i czasu występowania potencjalnie wybuchowej atmosfery, obszary potencjalnie wybuchowych systemów dzieli się na strefy Z (z ang. zone strefa), których numery mają w przybliżeniu opisać poziom zagrożenia. Aneks D do normy PN-EN zawiera dodatkowe informacje dotyczące LPS w przypadku obiektów zagrożonych wybuchem. Ochrona powinna uwzględniać bezpośrednie i pobliskie wyładowania piorunowe oraz właściwości poszczególnych stref (utrzymywanie się atmosfery wybuchowej). Ponieważ urządzenia i systemy elektryczne i elektroniczne są coraz bardziej skomplikowane, skuteczna ochrona przed wyładowaniem piorunowym i przepięciami staje się kwestią coraz istotniejszą. Prawodawstwo niemieckie (np. Landesbauordnungen prawo budowlane i Betriebssicherheitsverordung przepisy bhp) wymaga zastosowania ochrony odgromowej dla obiektów potencjalnie zagrożonych wybuchem (jak np. farbiarnie, obiekty przemysłu chemicznego, duże składy płynów łatwopalnych oraz duże zbiorniki gazu o wysokim zagrożeniu pożarowym). Komponenty grupy asortymentowej DEHNconductor pozwalająs na instalację systemu zewnętrznej ochrony odgromowej w strefach 1 lub 2 oraz 21 lub 22. Należy przestrzegać warunków instalacji wymienionych w instrukcji montażowej nr wspornik przewodu o izolacji wysokonapięciowej HVI wspornik przewodu o izolacji wysokonapięciowej HVI wspornik łączeniowy do przewodu o izolacji wysokonapięciowej HVI (długość 500 mm)

25 przewód o izolacji wysokonapięciowej HVI

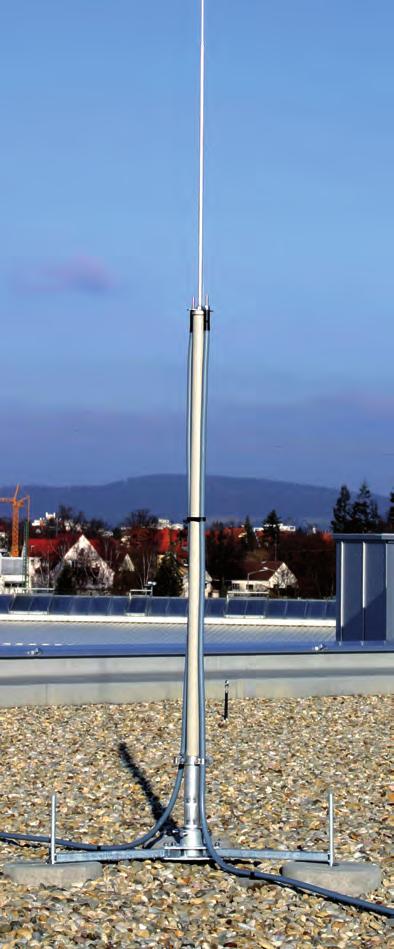

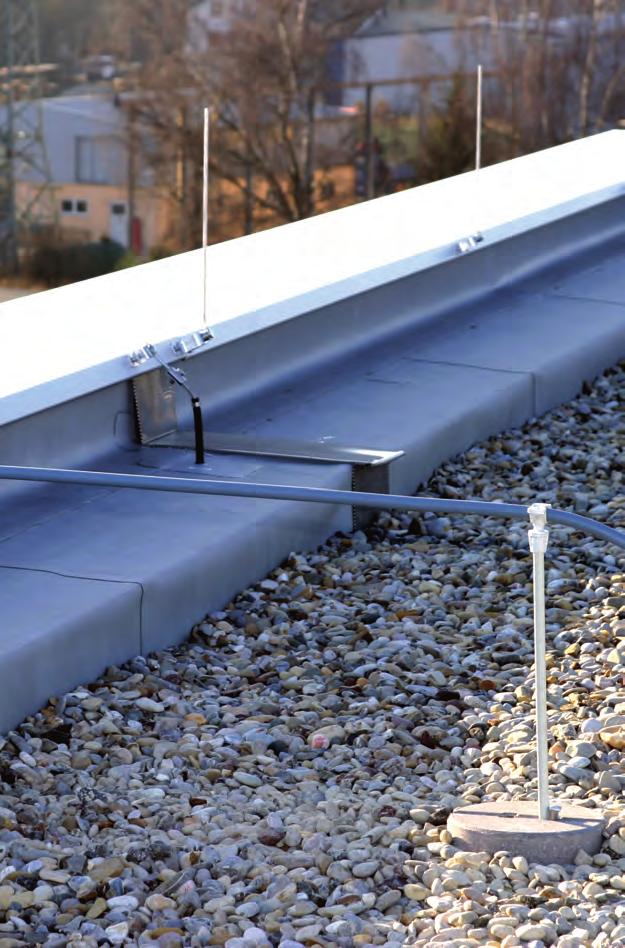

26 DEHNcon-H: koniec problemów z odstępami izolacyjnymi Metalowe i elektryczne nadbudówki wystające ponad dach są punktami szczególnie narażonymi na uderzenia piorunów. Jeśli system zewnętrznej ochrony odgromowej jest zainstalowany poprawnie (tj. z zastosowaniem izolowanego systemu zwodów pionowych dla nadbudówek dachowych), do wnętrza budynku nie wniknie żadna część prądu piorunowego. Nowa norma dotycząca ochrony odgromowej PN-EN , norma dotycząca bezpieczeństwa instalacji antenowych PN EN oraz norma niemiecka DIN VDE (1987) dotycząca ochrony przepięciowej systemów informatycznych wymagają zastosowania izolowanego systemu ochrony odgromowej lub izolowanego systemu zwodów pionowych dla instalacji antenowych lub innych instalacji wystających ponad poziom dachu. Firma DEHN + SÖHNE uzupełniła wypróbowany i przetestowany system DEHNconductor o nową aplikację: DEHNcon-H. Na system komponentów składają się: przewód o izolacji HVI light udoskonalony przewód odprowadzający instalowany w rurze wsporczej z iglicą, elementy mocujące, wsporniki do przewodu i inne akcesoria. wspornik dachowy, wysokość 175 mm nr kat Równoważnik odstępu izolacyjnego nowego przewodu o izolacji HVI light wynosi s 0,45 m (w powietrzu) lub s 0,90 m (ciało stałe). System DEHNcon-H jest rozwiązaniem praktycznym, gdyż rozmiary rur wsporczych zostały zmniejszone. Inną zaletą jest mniejsza waga całego systemu. Pozwala to na modernizację już istniejących masztów antenowych za pomocą systemu DEHNcon-H. Do możliwych zastosowań systemu można zaliczyć ochronę przed bezpośrednimi uderzeniami pioruna w: anteny (satelitarne, naziemne, instalacje odbiorcze telewizji cyfrowej), instalacje fotowoltaiczne i kolektory słoneczne, systemy telewizji przemysłowej. Dodatkowe informacje na temat systemu DEHNcon-H znajdziesz w katalogu Ochrona odgromowa oraz w instrukcji montażowej nr zacisk mocujący ze stali nierdzewnej (V2A) nr kat wspornik dachowy, wysokość 75 mm nr kat HVI light d = 0 l = 90 cm r 17,5 cm

27 DEHNcon-H

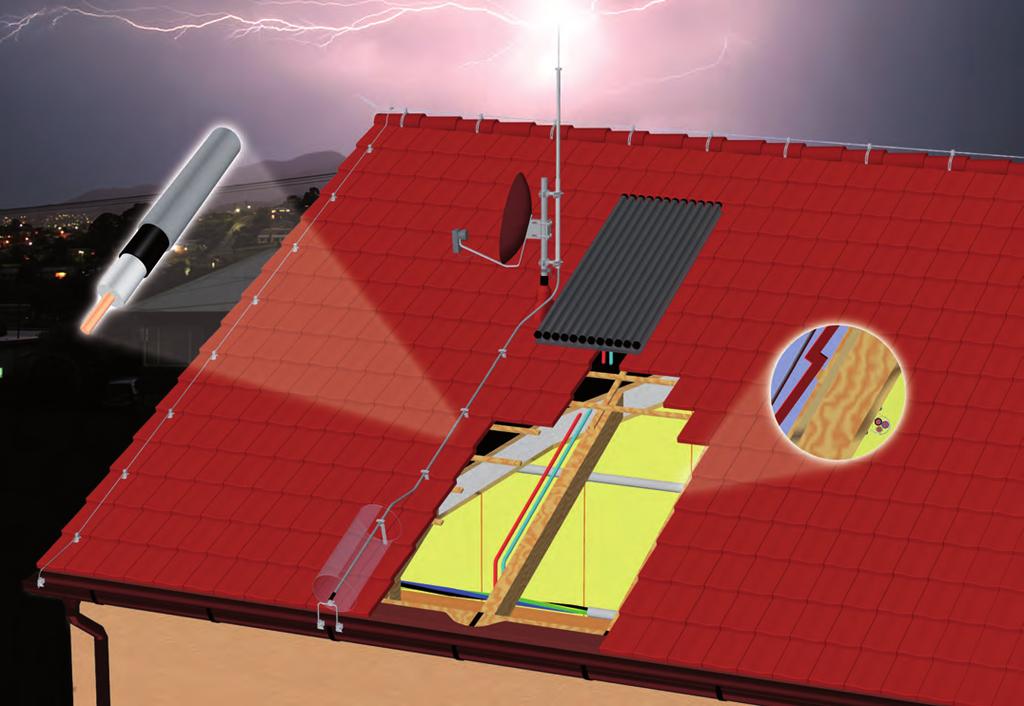

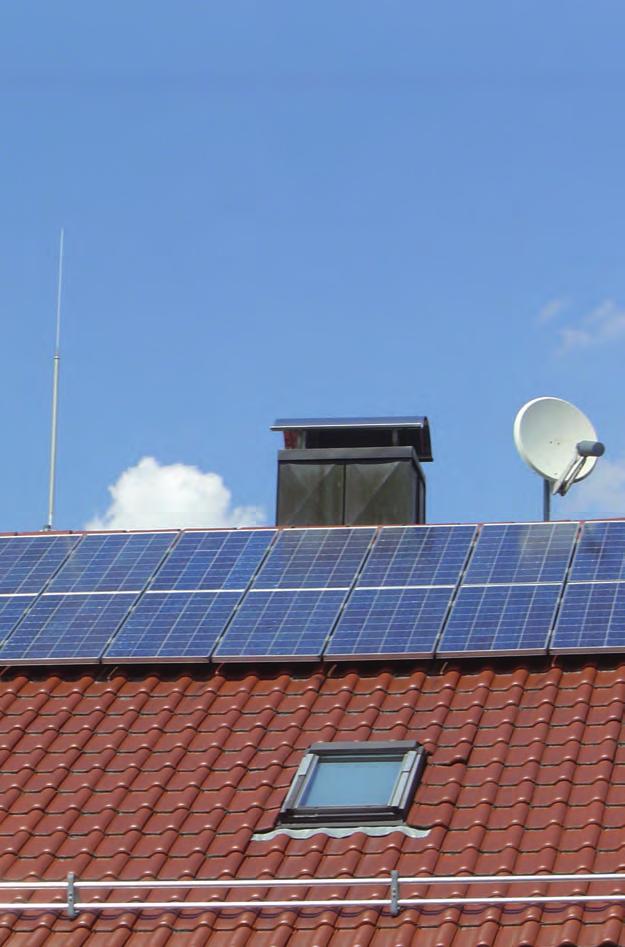

28 Przewód o izolacji wysokonapięciowej HVI light Dachy współczesnych budynków przemysłowych i biurowych często stanowią ostatni poziom instalacyjny. Bez względu na ryzyko możliwego uderzenia pioruna, rury (np. systemu wentylacyjnego, elektrycznego czy informatycznego) są instalowane na powierzchniach dachowych. Wszystkie te instalacje posiadają elektryczne połączenia z wnętrzem budynku, co pozwala na przenikanie częściowych prądów piorunowych do środka obiektu. Izolowane systemy zwodów pionowych zapobiegają wprowadzaniu części prądów piorunowych do budynków, gdzie mogłyby zakłócić pracę wrażliwych urządzeń elektrycznych i elektronicznych lub nawet doprowadzić do ich uszkodzenia. Jeśli instalujemy na dachu system zwodów, należy pamiętać, że zgodnie z najnowszym stanem wiedzy z zakresu ochrony odgromowej i aktualną normą PN-EN konieczne jest zachowanie odstępu izolacyjnego od instalacji elektrycznych i innych instalacji przewodzących umieszczonych pod powierzchnią dachu. Odstęp izolacyjny należy także zachować w przypadku budynków mieszkalnych ze spadzistym dachem. Umieszczenie różnych przewodów, rur i dużych systemów kolektorów słonecznych z metalowym pokryciem w pobliżu izolowanych systemów zwodów pionowych i przewodów odprowadzających powoduje, że problem zachowania odstępów izolacyjnych narasta. Rozwiązaniem tego problemu jest zastosowanie izolowanego systemu zwodów pionowych z przewodami odprowadzającymi w izolacji wysokonapięciowej oraz przewodami o izolacji HVI. System zwodów pionowych dla zachowania izolacji elektrycznej od dachu jest zainstalowany np. tradycyjnie za pomocą iglic odgromowych zamontowanych na rurze GFK (z tworzywa sztucznego wzmocnionego włóknem szklanym). Wysokość pojedynczych zwodów pionowych lub rozmieszczenie kilku zwodów pionowych są dobrane w taki sposób, aby strefa ochronna była wystarczająco duża. Jeśli zostanie wykorzystany pojedynczy zwód pionowy, strefę ochronną wyznaczamy metodą kąta ochronnego. Jeśli użyjemy dwóch zwodów pionowych, strefa ochronna w kształcie namiotu powstaje po bokach zwodów i pomiędzy nimi. Jeśli zostanie wykorzystanych kilka zwodów pionowych, cała wielka strefa ochronna utworzy się poniżej zwodów zgodnie z metodą toczącej się kuli. Nowo opracowany przewód o izolacji HVI light stanowi rozszerzenie wypróbowanego i sprawdzonego systemu DEHNconductor. Można go zastosować w różnych konfiguracjach. Istnieją również takie typy połączeń zwodów pionowych w izolacji HVI light, które nie wymagają obszaru głowicy do połączenia z opaską uziemiającą. Punkt połączenia w trójnogu musi być określony w taki sposób, aby nie było wymagane połączenie z uziomem roboczym. Wówczas instalacja jest łatwa, a w rezultacie pozwala oszczędzić czas.

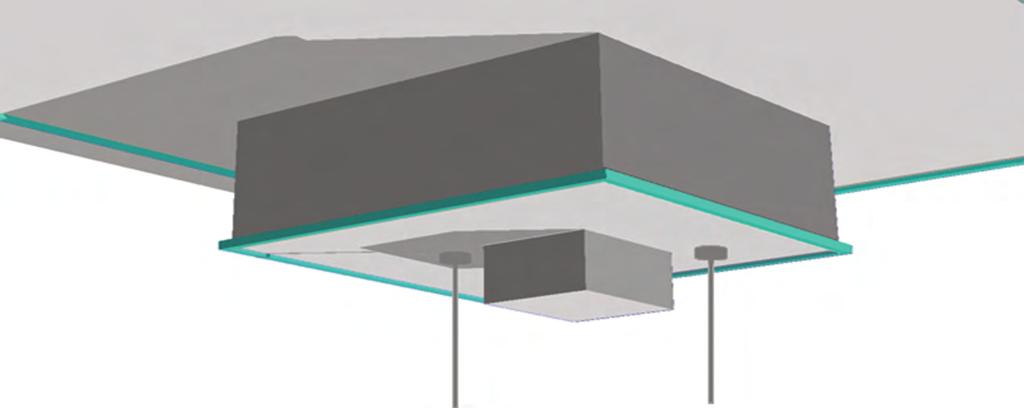

29 przewód o izolacji wysokonapięciowej HVI light

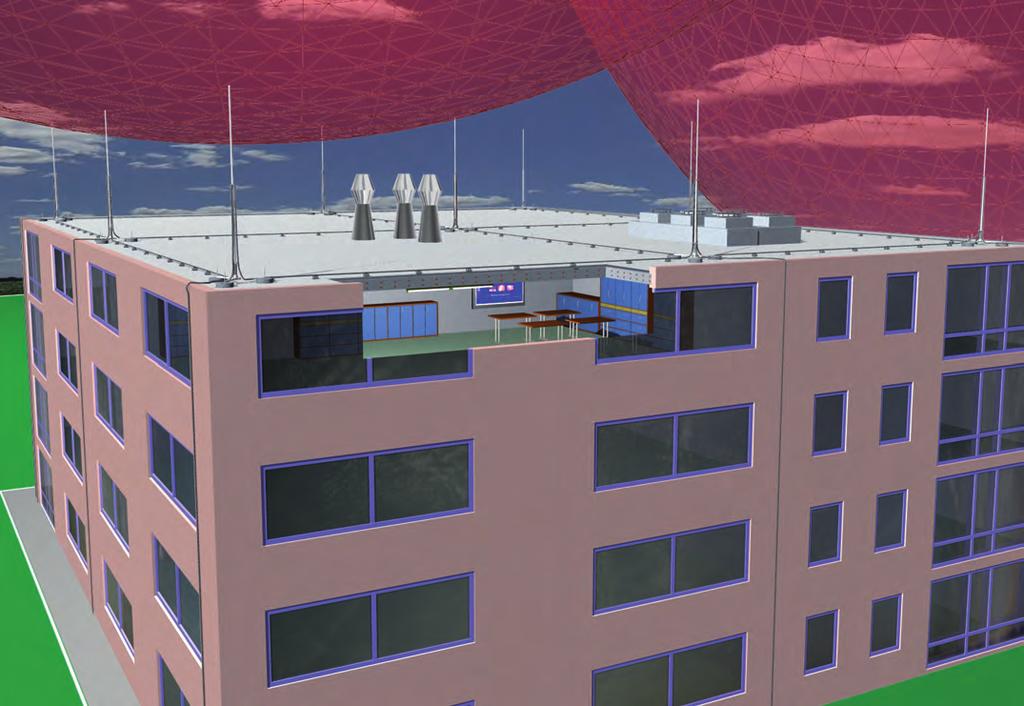

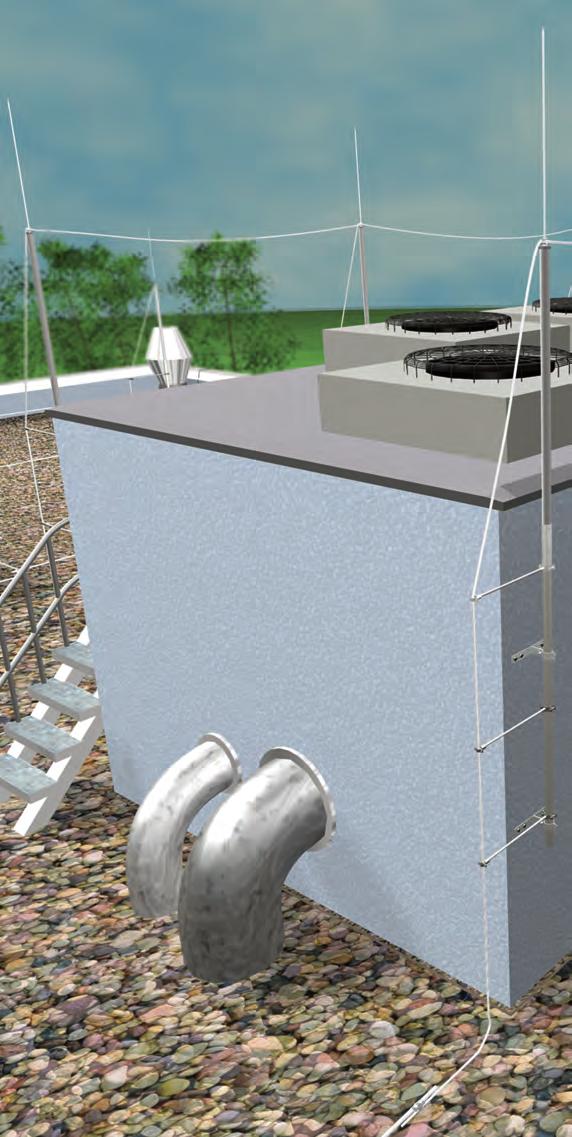

30 Izolowane systemy zwodów pionowych do ochrony nadbudówek dachowych z uwzględnieniem zaleceń normatywnych dotyczących odstępów izolacyjnych Zgodnie z najnowszym stanem wiedzy z zakresu ochrony odgromowej, duże nadbudówki dachowe powinny być chronione przed bezpośrednimi wyładowaniami piorunowymi za pomocą systemów izolowanych zwodów pionowych. Elektryczna izolacja systemu ochrony odgromowej od przewodzących części konstrukcji budynku (metalowe elementy konstrukcyjne, zbrojenie, itp.) oraz izolacja od elektrycznych przewodników w budynku nie pozwalają prądom piorunowym na wniknięcie do wnętrza budynku przez linie sygnałowe i zasilające. Dzięki temu wrażliwe instalacje elektryczne i elektroniczne w obiekcie nie są narażone na zakłócenia lub zniszczenia. Zgodnie z normą PN-EN , zwody pionowe i/lub napowietrzne systemy zwodów pionowych (zwody poziome podwyższone lub rozciągnięte linki) powinny być instalowane przy uwzględnieniu odstępu izolacyjnego, aby chronić nadbudówki dachowe na budynkach przed uderzeniem pioruna. W celu określenia rozmieszczenia systemu zwodów pionowych można użyć trzech metod: toczącej się kuli, kąta ochronnego, oczkowej. Rozmiar oka siatki, promień toczącej się kuli i kąt ochronny zależą od klasy ochrony odgromowej. Metoda toczącej się kuli jako uniwersalna metoda projektowania powinna być używana szczególnie w przypadku obiektów o skomplikowanej geometrii. Aby określić klasę ochrony odgromowej, należy przeprowadzić analizę ryzyka zgodnie z normą PN-EN W metodzie kąta ochronnego wartość kąta dla zwodów pionowych zależy od wybranej klasy ochrony odgromowej i wysokości zwodów pionowych nad chronionym obszarem.

31 Dane budynku: wysokość budynku: h = 22 m liczba przewodów odprowadzających: n = 4 sztuki wysokość nadbudówki dachowej: h1 = 2,5 m klasa ochrony odgromowej: III długość budynku: 17 m (maksymalna odległość między przewodami odprowadzającymi c = 17 m) szerokość budynku: 15 m Nadbudówka dachu powinna być chroniona za pomocą dwóch izolowanych zwodów pionowych. współczynnik k i (klasa LPS): 0,08 I klasa LPS 0,06 II klasa LPS 0,04 III i IV klasa LPS współczynnik k m (materiał odstępu izolacyjnego): 1,0 powietrze 0,5 beton, cegła 0,7 GFK DEHN wsporniki / rury izolacyjne procedura projektowania wariant 1: obliczenie odstępu izolacyjnego wg wzorów (PN-EN ) Krok 1: Określenie wysokości zwodu pionowego metodą kąta ochronnego lub metodą toczącej się kuli. Krok 2: Określenie pozycji zwodu pionowego względem nadbudówki obliczenie wymaganego odstępu izolacyjnego. 1. Obliczenie współczynnika k c (budynek): Legenda: n = całkowita liczba przewodów odprowadzających c = maks. odległość między dwoma przewodamiodprowadzającymi h = odległość (lub wysokość) między przewodami otokowymi k c = współczynnik podziału prądu pioruna między przewody odprowadzające 2. Obliczenie odstępu s 1 poziom dachu (uderzenie w narożnik budynku): 3. Obliczenie odstępu s 2 od betonowej podstawy zwodu do nadbudówki (k m = 0,5): 4. Obliczenie odstępu s 3 pomiędzy zwodem a nadbudówką poziom dachu nadbudówki (k m = 1): Uwaga: L1* podstawa = 5 m jest długością w metrach, mierzoną wzdłuż zwodu lub przewodu odprowadzającego od punktu podłączenia przy podstawie zwodu do najbliższego punktu połączenia wyrównawczego. 5. Porównanie s 2 (km = 0,5) z s 3 (k m = 1) : Uwaga: L1* nadbudówka = 57,5 m jest długością w metrach, mierzoną wzdłuż zwodu lub przewodu odprowadzającego od punktu zbliżenia zwodu pionowego z dachem nadbudówki do najbliższego punktu połączenia wyrównawczego. wariant 2: obliczenie odstępu izolacyjnego z wykorzystaniem oprogramowania DEHNsupport S obliczanie odstępu s 1 poziom dachu (uderzenie w środek attyki) obliczenia dla k m = 0,5 materiał stały s 1 maks = 0,89 m S2 S3 3. obliczanie odstępu s 2 betonowa podstawa zwodu do nadbudówki obliczenia dla k m = 0,5 materiał stały s 2 = 1,26 m 4. obliczanie odstępu s 3 na poziomie dachu nadbudówki obliczenia dla k m = 1 powietrze s 3 = 1,36 m / 2 s 3 = 0,68 Informacje o oprogramowaniu DEHNsupport znajdziesz na stronie internetowej

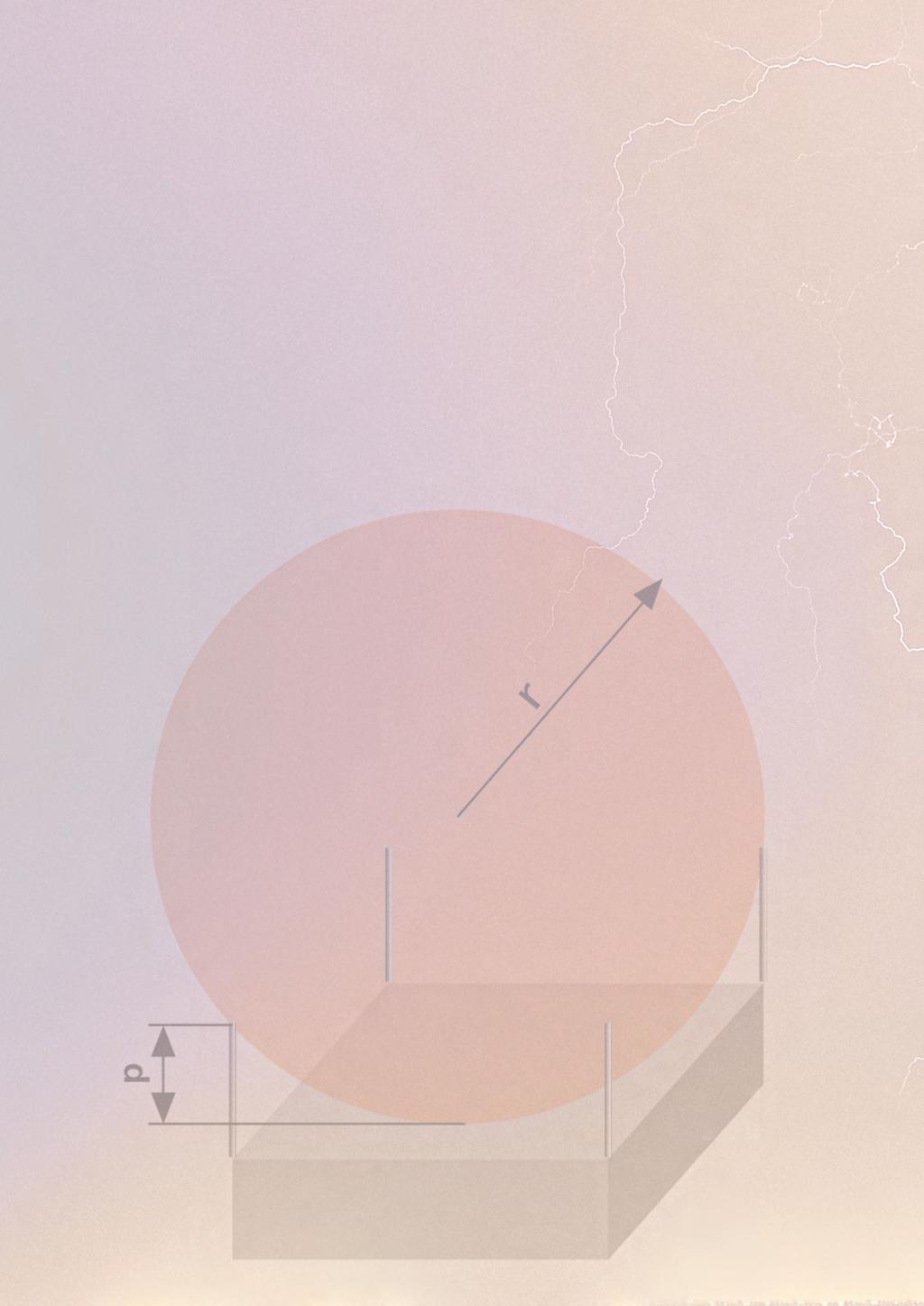

32 Odległość między zwodami pionowymi w m I klasa ochrony odgromowej promień 20 m głębokość wnikania w m II klasa ochrony odgromowej promień 30 m głębokość wnikania w m III klasa ochrony odgromowej promień 45 m głębokość wnikania w m IV klasa ochrony odgromowej promień 60 m głębokość wnikania w m METODA TOCZĄCEJ SIĘ KULI 1 0,01 0,00 0,00 0,00 2 0,03 0,02 0,01 0,01 3 0,06 0,04 0,03 0,02 4 0,10 0,07 0,04 0,03 5 0,16 0,10 0,07 0,05 6 0,23 0,15 0,10 0,08 7 0,31 0,20 0,14 0,10 8 0,40 0,27 0,18 0,13 9 0,51 0,34 0,23 0, ,64 0,42 0,28 0, ,77 0,51 0,34 0, ,92 0,61 0,40 0, ,09 0,71 0,47 0, ,27 0,83 0,55 0, ,46 0,95 0,63 0, ,67 1,09 0,72 0, ,90 1,23 0,81 0, ,14 1,38 0,91 0, ,40 1,54 1,01 0, ,68 1,72 1,13 0, ,98 1,90 1,24 0, ,30 2,09 1,37 1, ,64 2,29 1,49 1, ,00 2,50 1,63 1, ,39 2,73 1,77 1, ,80 2,96 1,92 1, ,24 3,21 2,07 1, ,72 3,47 2,23 1, ,23 3,74 2,40 1, ,77 4,02 2,57 1, ,36 4,31 2,75 2, ,00 4,62 2,94 2, ,70 4,95 3,13 2, ,46 5,28 3,33 2, ,32 5,63 3,54 2, ,28 6,00 3,76 2, ,40 6,38 3,98 2, ,76 6,78 4,21 3, ,56 7,20 4,44 3, ,00 7,64 4,69 3, ,10 4,94 3, ,58 5,20 3, ,08 5,47 3, ,60 5,74 4, ,16 6,03 4, ,74 6,32 4, ,35 6,62 4, ,00 6,93 5, ,69 7,25 5, ,42 7,58 5, ,20 7,92 5, ,03 8,27 5, ,94 8,63 6, ,92 9,00 6, ,01 9,38 6, ,23 9,77 6, ,63 10,18 7, ,32 10,59 7, ,55 11,02 7, ,00 11,46 8,04 Tabela 1: Głębokość wnikania toczącej się kuli w zależności od odległości między dwoma zwodami pionowymi i klasy ochrony odgromowej

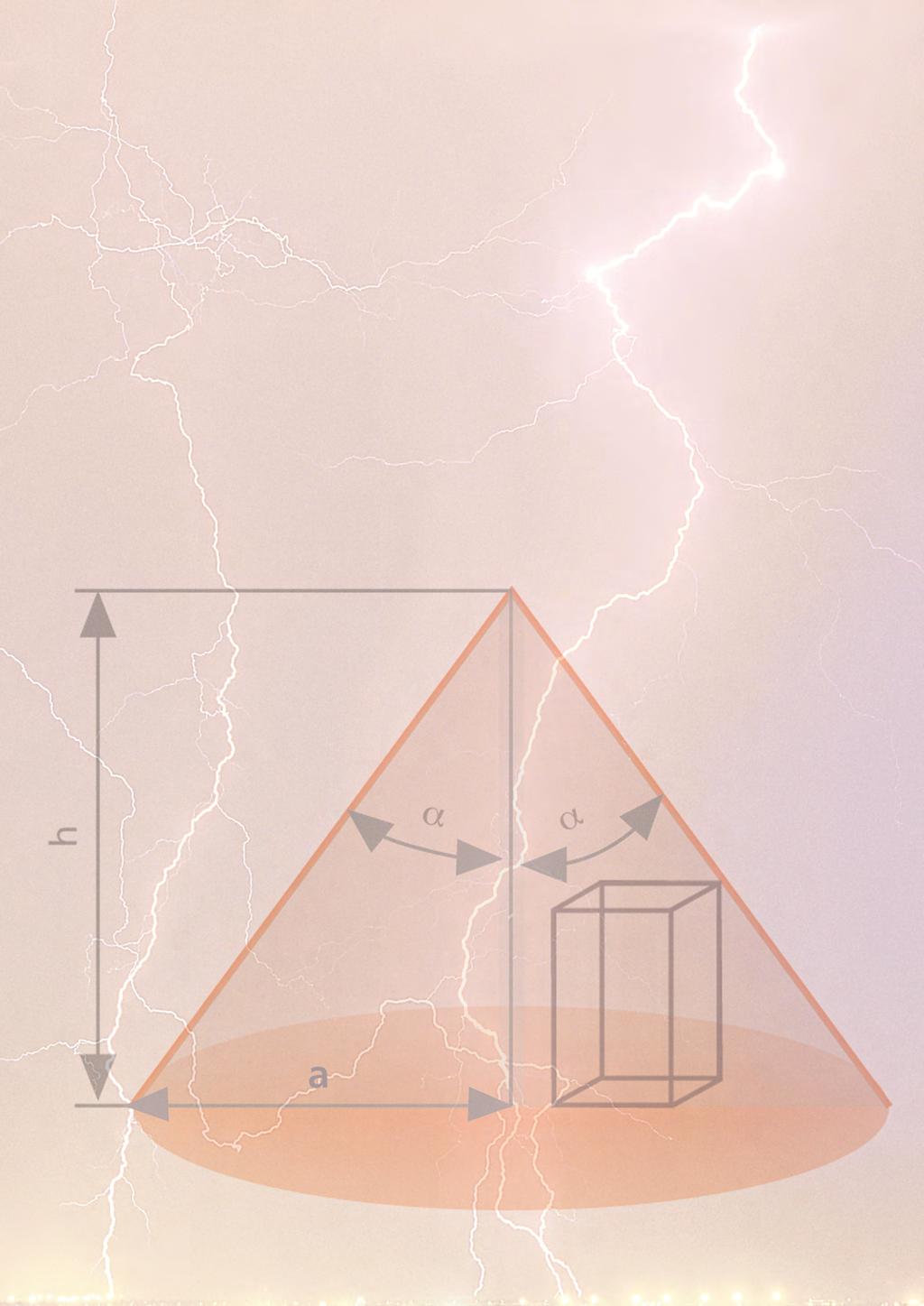

33 wysokość zwodu pionowego w m I klasa ochrony odgromowej kąt α odległość a w m II klasa ochrony odgromowej kąt α odległość a w m III klasa ochrony odgromowej kąt α odległość a w m IV klasa ochrony odgromowej kąt α odległość a w m METODA KĄTA OCHRONNEGO , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,47 Tabela 2: Wartość kąta ochronnego α w zależności od wysokości h zwodu pionowego i klasy ochrony odgromowej
