1 Nadzory i Doradztwo Budowlane - Grzegorz Łopatowski Gniew, ul. Wiślana 1a/9 grzegorz.lopatowski@wp.pl tel , , tel. biuro Biuro w Nowem: ul. Tczewska 34 EGZ 1 PROJEKT BUDOWLANY NAZWA ZADANIA OBIEKT INWESTOR PROJEKTOWAŁ SPRAWDZAŁ OPRACOWAŁ Zagospodarowanie terenu parku przy ul. Zduńskiej w Nowem Park przy ul. Zduńskiej Działki geodezyjne nr 1116/2 i 761/5 w Nowem, gmina Nowe Urząd Gminy Plac Św. Rocha 5, Nowe KONSTRUKCJA I ARCHITEKTURA, ZAGOSPODAROWANIE TERENU mgr inż. Henryk Baniecki - upr. nr 46Gd/75 izba nr POM/BO/0117/01 KONSTRUKCJA I ARCHITEKTURA, ZAGOSPODAROWANIE TERENU mgr inż. Stanisław Kornacki upr. nr 1167Gd/73 izba nr POM/BO/2194/01 techn. Grzegorz Łopatowski - upr. nr 1758/Gd/84 izba nr POM/BO/2860/01 DATA Maj 2013

2 Zawartość opracowania: 1) Strona tytułowa 1 2) Spis treści 2 3) Pełnomocnictwo 3 4) Oświadczenie o zgodności sporządzenia projektu z przepisami 4 5) Wstępna opinia konserwatorska 5 6) Ostateczna opinia konserwatorska 6 7) Decyzja WKZ o pozwoleniu na prowadzenie prac archeologicznych 6a 8) Projekt zagospodarowania działki: 7 - Wypis z Miejscowego Planu Zagospodarowania Przestrzennego 8 - Mapa do celów projektowych (oryginał) 10 - Mapa do celów projektowych (projekt zagospodarowania) 11 - Uzgodnienie z Parafią Ewangelicko Augsburską w Grudziądzu 11a - Uzgodnienie z Pomorską Spółką Gazownictwa 12 - Uzgodnienie z Enea 14 - Opis techniczny projektu zagospodarowania działki 17 9) Projekt architektoniczno-konstrukcyjny: 20 - Opis techniczny projektu 21 - Rysunki techniczne projektu: Rys nr 1 Przekrój pionowy ciągów pieszych w parku 24 10) Informacja dotycząca Bezpieczeństwa i Ochrony Zdrowia 25 11) Uprawnienia Budowlane i zaświadczenia o przynależności do izb 29

3 Gniew, dnia roku Inwestor: Urząd Gminy Plac Św. Rocha Nowe O Ś W I A D C Z E N I E Zgodnie z Art. 20 Ust. 4 Prawa Budowlanego Ustawa z dnia (Dz.U.1994 Nr 89 poz.414 wraz z późniejszymi zmianami) oświadczam o sporządzeniu: Projektu budowlanego zagospodarowania terenu parku przy ul. Zduńskiej w Nowem, gmina Nowe, powiat Świecki, na terenie działek nr 1116/2 i 761/5 zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... (podpis)... (podpis)...

4 (podpis) Nadzory i Doradztwo Budowlane - Grzegorz Łopatowski Gniew, ul. Wiślana 1a/9 grzegorz.lopatowski@wp.pl tel , , tel. biuro Biuro w Nowem: ul. Tczewska 34 PROJEKT ZAGOSPODAROWANIA DZIAŁKI NAZWA ZADANIA OBIEKT INWESTOR PROJEKTOWAŁ SPRAWDZAŁ OPRACOWAŁ Zagospodarowanie terenu parku przy ul. Zduńskiej w Nowem Park przy ul. Zduńskiej Działki geodezyjne nr 1116/2 i 761/5 w Nowem, gmina Nowe Urząd Gminy Plac Św. Rocha 5, Nowe KONSTRUKCJA I ARCHITEKTURA, ZAGOSPODAROWANIE TERENU mgr inż. Henryk Baniecki - upr. nr 46Gd/75 izba nr POM/BO/0117/01 KONSTRUKCJA I ARCHITEKTURA, ZAGOSPODAROWANIE TERENU mgr inż. Stanisław Kornacki upr. nr 1167Gd/73 izba nr POM/BO/2194/01 techn. Grzegorz Łopatowski - upr. nr 1758/Gd/84 izba nr POM/BO/2860/01 DATA Maj 2013 Opis techniczny

5 Do projektu zagospodarowania działek nr 1116/2 i 761/5 położonych w Nowem przy ul. Zduńskiej, 1. Podstawa opracowania - zlecenie inwestora, - mapa do celów projektowych, wykonana przez geodetę Przemysława Ostrowskiego, - wypis z Miejscowego Planu Zagospodarowania Przestrzennego Gminy Nowe (IKS RG) z dnia wydana przez Urząd Gminy w Nowem, - uzgodnienie z PUM Nowe, - uzgodnienie z UG Nowe, - uzgodnienie z Pomorską Spółką Gazownictwa, - uzgodnienie z ENEA, - wstępna opinia konserwatorska wydana przez Wojewódzkiego Konserwatora w Toruniu, delegatura w Bydgoszczy w dniu 20 maj 2013 roku. - ostateczna opinia konserwatorska wydana przez Wojewódzkiego Konserwatora w Toruniu, delegatura w Bydgoszczy w dniu 25 czerwca 2013 roku. - pomiary wykonane bezpośrednio w terenie. 2. Opis stanu istniejącego Działki geodezyjne nr 1116/2 i 761/5 zlokalizowane są w Nowem pomiędzy ulicami Zduńską i Bydgoską (droga krajowa) i stanowią teren Parku. Od strony północnej park graniczy ze stacją benzynową Orlen. Zdjęcie 1. Widok parku od strony stacji benzynowej Orlen.

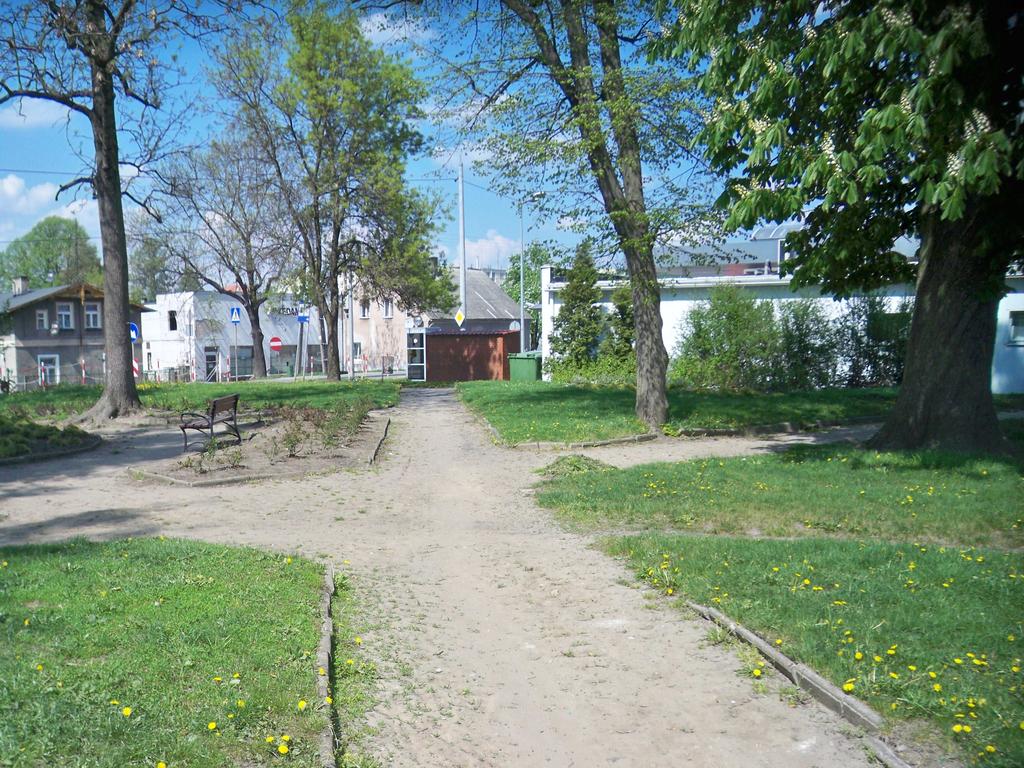

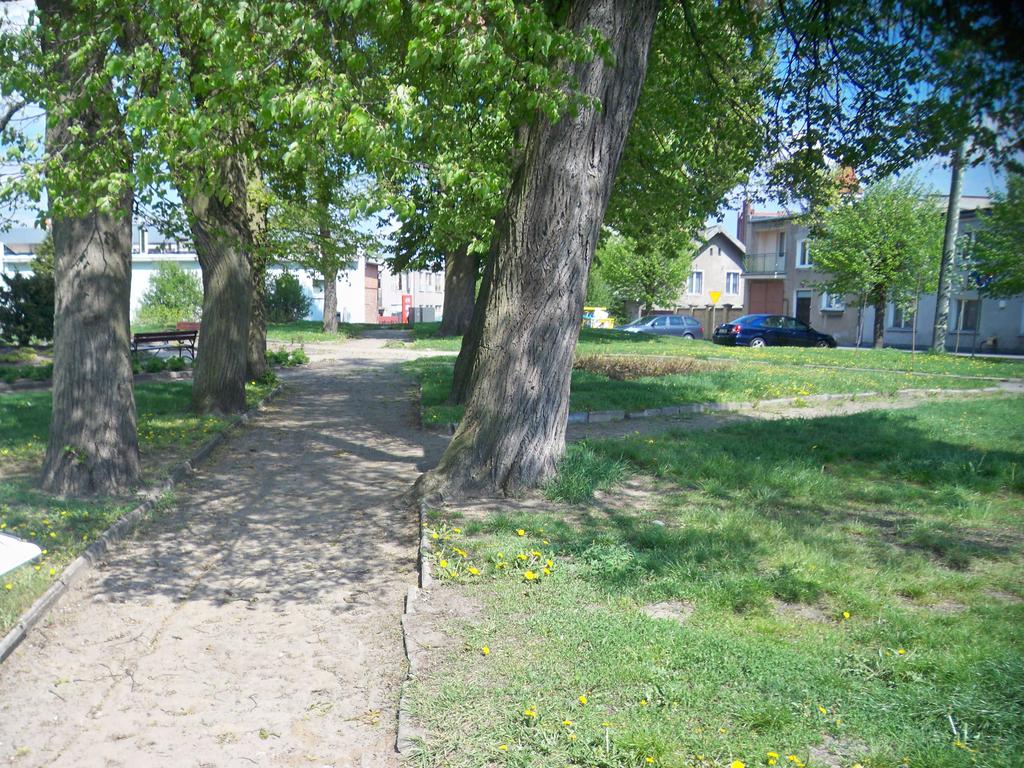

6 Istniejące zagospodarowanie parku to: wydzielone alejki o nawierzchni gruntowej oraz powierzchnia zielona w postaci trawników, krzewów niskopiennych i drzew liściastych. Oświetlenie parku latarniami ulicznymi wzdłuż ul Bydgoskiej i Zduńskiej. Istniejące zagospodarowanie parku wymaga korekty likwidacji nieuczęszczanych i stworzenie nowych alejek (w miejscu wydeptanych ścieżek), stworzenie miejsca upamiętniającego znajdujący się na tym terenie w przeszłości cmentarzu ewangelickiego, a także uregulowanie problemu wód opadowych, zalegających na terenie nieutwardzonych nawierzchni alejek. Zdjęcie 2. Widok parku stan istniejącej nawierzchni. 3. Opis techniczny i dane dotyczące projektowanego zagospodarowania parku Projektuje się zagospodarowanie terenu parku polegające na: Utwardzeniu najbardziej uczęszczanych alejek kostką brukową grubości 6 [cm] typu starobruk trzy elementowy, szerokość ścieżki 1,80 [m]. Wykonanie nawierzchni żwirowej na alejkach mniej uczęszczanych - żwir o frakcji [mm], szerokość ścieżki 1,80 i 2,30 [m], Likwidacji nieuczęszczanych alejek od strony północno-zachodniej (wejście centralne na teren parku) oraz części alejki prowadzącej w stronę stacji benzynowej, Ułożeniu nowych nawierzchni w miejscu wydeptanych ścieżek wydłużenie traktu od strony południowej oraz zachód-wschód w stronę placu parkingowego,

7 Ustawieniu tablicy upamiętniającej w miejscu skróconej alejki, pomiędzy drzewami, Montaż nowych ławek parkowych i koszy na śmieci. Projektowane prace będą realizowane zgodnie z rozwiązaniami określonymi w dokumentacji. 4. Charakterystyka ekologiczna - zaopatrzenie w wodę nie dotyczy, - energia elektryczna oświetlenie parku bez zmian, - odprowadzenie wód opadowych wody opadowe z utwardzonych i odpowiednio wyprofilowanych alejek parkowych wyniesionych ponad poziom terenu zostaną zagospodarowane powierzchniowo na terenach zielonych działek, - gromadzenie stałych odpadów nie dotyczy. Inwestycja nie spowoduje negatywnego wpływu na środowisko.

8 Nadzory i Doradztwo Budowlane - Grzegorz Łopatowski Gniew, ul. Wiślana 1a/9 grzegorz.lopatowski@wp.pl tel , , tel. biuro Biuro w Nowem: ul. Tczewska 34 PROJEKT ARCHITEKTONICZNO - KONSTRUKCYJNY NAZWA ZADANIA OBIEKT INWESTOR PROJEKTOWAŁ SPRAWDZAŁ OPRACOWAŁ Zagospodarowanie terenu parku przy ul. Zduńskiej w Nowem Park przy ul. Zduńskiej Działki geodezyjne nr 1116/2 i 761/5 w Nowem, gmina Nowe Urząd Gminy Plac Św. Rocha 5, Nowe KONSTRUKCJA I ARCHITEKTURA, ZAGOSPODAROWANIE TERENU mgr inż. Henryk Baniecki - upr. nr 46Gd/75 izba nr POM/BO/0117/01 KONSTRUKCJA I ARCHITEKTURA, ZAGOSPODAROWANIE TERENU mgr inż. Stanisław Kornacki upr. nr 1167Gd/73 izba nr POM/BO/2194/01 techn. Grzegorz Łopatowski - upr. nr 1758/Gd/84 izba nr POM/BO/2860/01 DATA Maj 2013

9 OPIS TECHNICZNY Projektu architektoniczno-konstrukcyjnego zagospodarowania terenu parku 1. Opis techniczny dotyczący projektowanych prac Projektuje się zagospodarowanie parku przy ul. Zduńskiej polegającą na: utwardzeniu najbardziej uczęszczanych alejek kostką brukową grubości 6 [cm] w kolorze szarym typu starobruk trzyelementowy, szerokość ścieżki 1,80 [m]. Nawierzchnię ścieżek należy wynieść ponad poziom terenu i prawidłowo wyprofilować w celu odprowadzenia wód opadowych na część zieloną parku, wykonaniu nawierzchni żwirowej na alejkach mniej uczęszczanych - żwir o frakcji [mm], szerokość ścieżki 1,80 i 2,30 [m], ułożenie nowych obrzeży betonowych, ustawieniu tablicy upamiętniającej w miejscu skróconej alejki, pomiędzy drzewami, montaż nowych ławek parkowych i koszy na śmieci, pracach ogrodniczych. 2. Prace nawierzchniowe Projektuje się wykonanie utwardzenia istniejących i projektowanych ścieżek parku kostką brukową oraz nawierzchnią żwirową. Szerokość alejek 1,80 [m]. Ścieżka dookoła klombu szerokości 2,30 [m]. Projektuje się korektę układu istniejących alejek polegającą na ich zwężeniu do szerokości 1,80 [m]. Zgodnie z uwagami konserwatora zabytków główne ciągi komunikacyjne zostaną utwardzono kostka betonową typu staro-bruk grubości 0,08 [m] trzyelementowy w kolorze szarym. Nawierzchnia pozostałych alejek zostanie wykonana z nawierzchni żwirowej o frakcji [mm]. Nieuczęszczane fragmenty alejek przewidziano do likwidacji w miejscach tym należy odtworzyć trawnik. Rozkład ścieżek przedstawiono na mapie zagospodarowania terenu. Przekroje przez nawierzchnie alejek przedstawia Rys.1 Przekrój projektowanej nawierzchni z kostki brukowej: korytowanie 0,25 [m], warstwa odsączająca 0,15 [m], podbudowa z gruntu stabilizowanego cementem 0,12 [m],

10 nawierzchnia z kostki betonowej, szara starobruk 0,06 [m], ograniczenie alejek obrzeżami betonowymi o wymiarach 100x30x8 [cm]. Przekrój projektowanej nawierzchni żwirowej: korytowanie 0,20 [m], warstwa odsączająca z piasku 0,20 [m], geowłóknina, nawierzchnia żwirowa - frakcja [mm], grubość warstwy 0,06 [m] po uwałowaniu, ograniczenie alejek obrzeżami betonowymi o wymiarach 100x30x8 [cm]. Powierzchnia ścieżek utwardzonych kostką 324,00 [m 2 ] Powierzchnia ścieżek utwardzonych żwirem 175,00 [m 2 ] 3. Prace ogrodnicze Należy przeprowadzić prace ogrodnicze polegające na odtworzeniu trawników w miejscach gdzie nastąpiła likwidacja ścieżek alejka od strony północno-zachodniej oraz część alejki prowadzącej na północ w stronę stacji benzynowej oraz uzupełnienie istniejącej nawierzchni trawników (dosiewki trawy). Prace ogrodnicze obejmują: Rozrzucenie mieszanki ziemi urodzajnej oraz torfu w miejscach bez trawy. Wykonanie trawników w miejscach brakujących zlikwidowane alejki. 4. Prace wykończeniowe Projektuje się montaż tablicy upamiętniającej dawny cmentarz oraz montaż dodatkowych ławek parkowych i śmietników. Mała architektura Ustawienie tablicy pamiątkowej cmentarz ewangelicki, Montaż ławek parkowych 8 szt. Montaż śmietników 5 szt. 5. Uwagi końcowe Wszelkiego rodzaju wątpliwości dotyczące projektowanego zagospodarowania parku wg niniejszego projektu rozwiązać należy przed rozpoczęciem budowy w ramach nadzoru autorskiego.

11 Materiały budowlane oraz elementy prefabrykowane winny posiadać atesty i odpowiadać odpowiednim normom budowlanym. Roboty budowlane i rzemieślnicze należy wykonywać zgodnie z zasadami sztuki budowlanej zgodnie z obowiązującymi normami i przepisami, pod nadzorem osób posiadających odpowiednie uprawnienia. UWAGA: PRACE BUDOWLANE NALEŻY PROWADZIĆ POD NADZORE KONSERWATORSKIM. PRACE ZIEMNE PRZEPROWADZIĆ DO GŁĘBOKOŚCI OKOŁO 0,50 [m].

12 INFORMACJA dotycząca Bezpieczeństwa I Ochrony Zdrowia Budowa: Adres: Zagospodarowanie terenu parku przy ul. Zduńskiej w Nowem Działki geodezyjne nr 1116/2 i 761/5, położone przy ulicy Zduńskiej w miejscowości Nowe, obręb Nowe, gmina Nowe, powiat Świecki Inwestor: Urząd Gminy Plac Św. Rocha 5, Nowe Projektant: mgr inż. Henryk Baniecki, upr bud 46Gd/75 mgr inż. Stanisław Kornacki upr. nr 1167Gd/73 Opracował: techn. Grzegorz Łopatowski, upr bud 1758/Gd/84

13 Informację dotyczącą bezpieczeństwa i ochrony zdrowia sporządzono wg Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, Dz. U. Nr 120, Zakres robót dla całego zamierzenia budowlanego. Zamierzenie budowlane zagospodarowanie terenu parku przy ul. Zduńskiej w Nowem, zlokalizowanego na działkach geodezyjnych nr 1116/2 i 761/5. Zakres robót: - roboty przygotowawcze, - roboty ziemne, - roboty nawierzchniowe alejek, - roboty ogrodnicze, - roboty wykończeniowe. Plac budowy powinien być ogrodzony, w miejscu widocznym należy umieścić tablicę informacyjną budowy oraz tablice ostrzegawcze. Roboty budowlane należy wykonywać zgodnie z projektem budowlanym warunkami technicznymi i pozwoleniem na budowę. Budowa powinna być prowadzona pod nadzorem kierownika budowy legitymującego się stosownymi uprawnieniami. 2. Kolejność realizacji poszczególnych obiektów. Planuje się wykonanie prac według wymienionego powyżej zakresu robót. 3. Istniejące obiekty budowlane. Brak. 4. Elementy zagospodarowania działki lub terenu mogące stwarzać zagrożenie bezpieczeństwa i ochrony zdrowia. Nie dotyczy. 5. Przewidywalne zagrożenia występujące podczas realizacji robót budowlanych, skala i rodzaj zagrożeń, miejsce i czas ich występowania. Roboty ziemne przewidywane zagrożenie podczas wykonywania wykopu stanowić może nieprawidłowe zabezpieczenie krawędzi i ścian wykopu: wpadnięcie na dno wykopu lub osunięcie gruntu na osobę pracującą w dole. W związku z czym: - Wykopy o ścianach pionowych, nie umocnione mogą być wykonywane tylko w gruntach suchych, w przeciwnym razie zaleca się zabezpieczenie ścian wykopu,

14 - Jeżeli wykop osiągnie głębokość większą niż 1,00 [m] należy wykonać bezpieczne zejście dla pracowników, - Każdorazowe rozpoczęcie robót w wykopie wymaga sprawdzenia stanu jego obudowy lub skarp, - Przy wydobywaniu urobku z wykopu sposobem mechanicznym pracownicy powinni znajdować się w bezpiecznej odległości, Roboty nawierzchniowe, ogrodnicze przewidywane zagrożenie podczas wykonywania robót stanowić może: nieprawidłowe wykonywanie robót, nieprawidłowe składowanie materiałów lub praca ze sprzętem mechanicznym. W związku z czym: - Sprzęt na budowie winien być sprawny a osoba go obsługująca, przed jego użyciem, powinna zapoznać się z instrukcją jego obsługi, a jeżeli jest to wymagane - posiadać odpowiednie kwalifikacje; - Pracownicy obsługujący maszyny i urządzenia powinni być odpowiednio w tym celu przeszkoleni, winni dbać o sprawność maszyn i urządzeń, używać sprzętu zgodnie z instrukcją obsługi oraz zabezpieczyć urządzenia i narzędzia przed dostępem osób niepowołanych; - Okresowo powinny być wykonywane pomiary izolacji i skuteczność zerowania urządzeń; - Składowanie materiałów oraz prowadzenie robót budowlanych należy wykonywać w sposób zapewniający zachowanie ładu i porządku na budowie. Poszczególne materiały należy składować zgodnie z zasadami i normami; - Roboty należy wykonywać przestrzegając następujących zasad: pracownicy muszą być wyposażeni w ubrania robocze, hełmy ochronne i posiadać pasy bezpieczeństwa; - Narzędzia należy przenosić i transportować w skrzynkach przeznaczonych do tego celu. Cięcie, struganie i piłowanie powinno wykonywać się na terenie budowy, w miejscu do tego przygotowanym; - Prace na wysokościach (powyżej 1,0 [m]) powinno wykonywać się na pomostach rusztowań. Pomosty winny być wyposażone w barierki ochronne oraz ewentualne zabezpieczenia linami bezpieczeństwa. Roboty wykończeniowe przewidywane zagrożenie podczas wykonywania robót wykończeniowych analogicznie jak pozostałe podpunkty. 6. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do robót szczególnie niebezpiecznych.

15 Pracownicy zostaną zapoznani z projektem budowlanym, przeszkoleni pod względem BHP, będą także wyposażeni w sprzęt ochrony osobistej (kaski, okulary, obuwie ochronne, rękawice) oraz odpowiednie narzędzia, przez wykonawcę robót budowlanych. 7. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie. Nie występuje.
