1 Podręcznik użytkownika TM MiVue C310

2 Spis treści Środki ostrożności i uwagi...3 Poznawanie nagrywarki...3 Wkładanie karty pamięci...5 Formatowanie karty...6 Używanie nagrywarki w pojeździe...6 Podstawy obsługi...7 Ustawianie daty i godziny...8 Nagrywanie w trybie jazdy...8 Nagrywanie ciągłe...8 Nagrywanie zdarzenia...9 Tryb nagrywania...10 Tryb odtwarzania...10 Zarządzanie plikami...11 Zabezpieczanie plików...11 Usuwanie plików...12 Dostosowywanie ustawień...13 Dbanie o urządzenie...14 Informacje o przepisach...15 CE...16 WEEE...16 Środki ostrożności dotyczące bezpieczeństwa

3 2 Informacje na temat ładowania...17 Informacje na temat ładowarki...17 Informacje na temat baterii...18

4 Środki ostrożności i uwagi Dla własnego bezpieczeństwa nie należy korzystać z elementów sterowania urządzenia podczas prowadzenia pojazdu. W przypadku używania nagrywarki w samochodzie wymagany jest zestaw do montażu na szybie. Nagrywarkę należy umieścić w odpowiednim miejscu tak, aby nie zasłaniała widoku kierowcy ani nie kolidowała z kierunkiem otwarcia poduszek powietrznych. Należy upewnić się, że żaden przedmiot nie blokuje obiektywu kamery oraz że w pobliżu obiektywu nie ma materiałów odbijających światło. Obiektyw należy utrzymywać w czystości. Przyciemnienie szyby przedniej samochodu specjalną powłoką może wpływać na jakość nagrywania. Poznawanie nagrywarki 3

5 Nazwa ❶ Gniazdo montażu urządzenia ❷ Przycisk zasilania ❸ Wskaźnik stanu Opis Do zamocowania urządzenia. Naciśnij krótko w celu włączenia urządzenia; naciśnij i przytrzymaj, aby wyłączyć urządzenie. Gdy urządzenie jest włączone i nie nagrywa: naciskaj krótko, powtarzająco, aby przełączyć przez cykl działania: video > uchwyć > odtwarzaj. Świeci ba czerwono w trakcie ładowania. (Wskaźnik zostanie wyłączony, po pełnym naładowaniu urządzenia.) Miga na czerwono w trakcie nagrywania. Świeci na zielono, kiedy urządzenie jest włączone. ❹ Ekran LCD Wyświetla obraz z urządzenia. ❺ Obiektyw kamery Należy upewnić się, że żaden przedmiot nie blokuje obiektywu kamery oraz że w pobliżu obiektywu nie ma materiałów odbijających światło. ❻ Złącze mini-usb Do podłączenia ładowarki. ❼ Wyłącznik Wyłącza urządzenie. ❽ Głośnik Wyjście audio. ❾ Mikrofon Odbiór dźwięków. ❿ Przycisk OK Rozpoczęcie lub zatrzymanie nagrywania. Działa jak przycisk ENTER. ⓫ Przycisk w dół Przejście do następnego elementu. Pozwala pomniejszyć obraz. 4

6 Nazwa Opis ⓬ Przycisk w górę Przejście do poprzedniego elementu. Pozwala powiększyć obraz. ⓭ Przycisk menu Otwieranie menu Ustawienia, gdy nie jest wykonywane nagrywanie. Powrót do poprzedniego ekranu. Zmienia prędkość odtwarzania video (1X, 2X, 4X, 8X). ⓮ Gniazdo karty pamięci Dane są nagrywane na kartę MicroSD. Wkładanie karty pamięci OSTRZEŻENIE: Nie należy naciskać środkowej części karty pamięci. Kartę pamięci należy włożyć przed rozpoczęciem nagrywania. Twoje urządzenie obsługuje karty pamięci klasy 6 (lub wyższej) o pojemności do 32 GB. Trzymając kartę MicroSD za krawędzie, delikatnie wsuń ją do gniazda w sposób przedstawiony na rysunku. Aby wyjąć kartę, wciśnij delikatnie górną krawędź karty do środka w celu jej zwolnienia, a następnie wyciągnij ją z gniazda. Uwaga: Przed rozpoczęciem nagrywania kartę MicroSD należy sformatować, aby uniknąć nieprawidłowego działania spowodowanego przez pliki, które nie zostały utworzone przez urządzenie MiVue C310. Kartę można sformatować za pomocą komputera lub urządzenia MiVue C310. 5

7 Uwaga: Firma MiTAC nie gwarantuje zgodności produktu z kartami MicroSD wszystkich producentów. Formatowanie karty Jeśli wymagane jest sformatowane karty pamięci (usunięte zostaną wszystkie dane): 1. Gdy nie jest wykonywane nagrywanie, naciśnij dwukrotnie przycisk, aby otworzyć menu Ustawienia. 2. Wybierz Format i naciśnij. 3. Wybierz Tak i naciśnij. Używanie nagrywarki w pojeździe OSTRZEŻENIE: Należy wybrać odpowiednie miejsce montażu urządzenia w pojeździe. Nigdy nie należy umieszczać urządzenia w miejscu, w którym zasłonięte zostałoby pole widzenia kierującego pojazdem. NIE należy wkładać ani wyjmować karty pamięci podczas używania nagrywarki. Aby zapewnić optymalny kąt nagrywania należy zwrócić uwagę na następujące elementy: 1. Upewnij się, że samochód jest zaparkowany na równym podłoża. 2. Po wyregulowaniu kąta montażu, upewnij się, że widok kamery jest równoległy do poziomu podłoża, a współczynnik ziemia/niebo jest bliski 6/4. Należy użyć zaczepów kablowych do zamocowania przewodu zasilającego tak, aby nie przeszkadzał on podczas kierowania pojazdem. Aby zapewnić najwyższą 6

8 jakość nagrywania, zaleca się umieszczenie nagrywarki w pobliżu lusterka wstecznego. Podstawy obsługi OSTRZEŻENIE: NIE należy wyjmować ani wkładać karty pamięci podczas nagrywania. Podłącz nagrywarkę do ładowarki samochodowej zgodnie z instrukcjami instalacji z poprzedniej części Używanie nagrywarki w pojeździe. 7

9 Ustawianie daty i godziny Aby upewnić się co do prawidłowej daty i godziny nagrań, przed rozpoczęciem nagrywania należy sprawdzić ustawienia daty i godziny. 1. Gdy nie jest wykonywane nagrywanie, naciśnij dwukrotnie przycisk, aby otworzyć menu Ustawienia. 2. Wybierz Data / Czas i naciśnij. 3. Wybierz opcję Ustaw i naciśnij przycisk. 4. Naciskaj wielokrotnie przycisk włącznika, aby zmieniać pola ustawień. Format daty Pola daty Pola godziny Wybierz odpowiednie ustawienie za pomocą przycisków i i naciśnij przycisk. Nagrywanie w trybie jazdy Nagrywanie ciągłe Po podłączeniu ładowarki samochodowej do gniazda zapalniczki w samochodzie, nagrywarka rozpocznie nagrywanie ciągłe automatycznie. Nagranie zostanie podzielone na fragmenty video po około 130 MB każdy; między fragmentami nagrywanie nie będzie przerywane. Po wyłączeniu silnika pojazdu nagrywarka automatycznie zatrzyma i zapisze nagranie. Aby zatrzymać nagrywanie ręcznie, naciśnij przycisk. 8

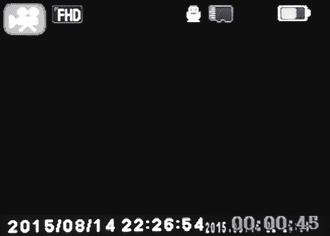

10 Gdy nagrywanie nie jest wykonywane, w dowolnym momencie można uruchomić nagrywanie ciągłe, naciskając przycisk. Aby zatrzymać nagrywanie, naciśnij przycisk. ❶ ❷ ❸ ❹ ❺ ❽ ❼ ❻ ❶ Bieżący tryb pracy ❺ Stan naładowania baterii ❷ Rozdzielczość obrazu ❻ Dotychczasowy i pozostały czas nagrywania ❸ Stan mikrofonu ❼ Bieżący czas ❹ Stan karty pamięci ❽ Bieżąca data Uwaga: Gdy podczas nagrywania ciągłego na karcie pamięci zabraknie miejsca, stare klipy wideo zostaną zastąpione nowymi. Uwaga: Gdy nie jest wykonywane nagrywanie, menu Video można otworzyć naciskając. Nagrywanie zdarzenia Domyślnie w przypadku wystąpienia zdarzenia, takiego jak nagłe uszkodzenie, prowadzenie pojazdu z dużą prędkością, zbyt ostry skręt lub wypadek, czujnik G wyzwoli uruchomienie nagrywarki i rozpocznie nagrywanie Zdarzenie (nagrywanie zdarzenia). Aby ręcznie uruchomić nagrywanie Zdarzenie w trakcie innego nagrywania, naciśnij przycisk. Uwaga: MiVue automatycznie chroni/blokuje nagrania zdarzeń. 9

11 Tryb nagrywania Gdy nie jest prowadzone nagrywanie, naciskaj krótko przycisk włącznika, aby przełączyć się na tryb nagrywania lub zdjęciowy. Naciśnij przycisk, aby zrobić zdjęcie. ❶ ❷ ❸ ❶ Bieżący tryb pracy ❷ Rozdzielczość obrazu ❸ Pozostała liczba zdjęć Uwaga: w trybie zdjęć można otworzyć menu Uchwyć, naciskając przycisk. Tryb odtwarzania Aby wybrać wideo lub zdjęcie do odtwarzania (gdy nie jest wykonywane nagrywanie): 1. Tryby odtwarzania można przełączać, naciskając krótko przycisk włącznika odpowiednią liczbę razy. Na ekranie pojawi się ostatni plik. 2. Naciśnij przycisk, aby uruchomić/wstrzymać odtwarzanie. 3. Podczas odtwarzania można przechodzić do poprzedniego lub następnego pliku za pomocą przycisków /. 10

12 ❶ ❷ ❸ ❹ ❺ ❶ ❷ ❸ ❹ ❺ Bieżący tryb pracy Rozdzielczość obrazu Video Czas trwania video Numer obecnego pliku Uwaga: W trybie odtwarzania, można otworzyć menu Odtwarzaj naciskając. Zarządzanie plikami Zabezpieczanie plików Pliki można zabezpieczyć przed usunięciem. 1. Gdy nie jest prowadzone nagrywanie, naciśnij krótko przycisk włącznika odpowiednią liczbę razy, aby przełączyć się na tryb odtwarzania. 2. Naciśnij przycisk, aby otworzyć menu Odtwarzanie. 3. Wybierz Zabezpiecz i naciśnij. 4. Aby włączyć ochronę bieżącego pliku, wybierz opcję Jeden i naciśnij przycisk. Wybierz opcję Ustaw i naciśnij przycisk. Aby włączyć ochronę wszystkich plików, wybierz opcję Wszystko i naciśnij przycisk. Wybierz opcję Ustaw i naciśnij przycisk. Aby włączyć ochronę wybranego pliku, wybierz opcję Wybierz i naciśnij przycisk. Wybierz wymagany plik i naciśnij przycisk. Na ekranie odtwarzania pojawi się ikona kłódki. 11

13 5. Aby zdjąć ochronę z bieżącego pliku, wybierz opcję Jeden i naciśnij przycisk. Wybierz opcję Nie i naciśnij przycisk. TAby zdjąć ochronę ze wszystkich plików, wybierz opcję Wszystko i naciśnij przycisk. Wybierz opcję Nie i naciśnij przycisk. Aby zdjąć ochronę z wybranego pliku, wybierz opcję Wybierz i naciśnij przycisk. Wybierz wymagany plik i naciśnij przycisk. Usuwanie plików OSTRZEŻENIE: Usuniętych plików nie można odzyskać. Przed usunięciem należy upewnić się, że wykonano kopię zapasową plików. Zabezpieczonych plików nie można usunąć. 1. Gdy nie jest prowadzone nagrywanie, naciśnij krótko przycisk włącznika odpowiednią liczbę razy, aby przełączyć się na tryb odtwarzania. 2. Naciśnij przycisk, aby otworzyć menu Odtwarzanie. 3. Wybierz Usuń i naciśnij. 4. Aby usunąć bieżący plik, wybierz opcję Jeden i naciśnij przycisk. Aby usunąć wszystkie pliki, wybierz opcję Wszystko i naciśnij przycisk. Aby usunąć wybrany plik, wybierz opcję Wybierz i naciśnij przycisk. Wybierz wymagany plik i naciśnij przycisk. 12

14 Dostosowywanie ustawień Gdy nie jest prowadzona nagrywanie, naciśnij przycisk, aby otworzyć menu Video/Uchwyć/Odtwarzanie lub naciśnij dwukrotnie przycisk, aby otworzyć menu Ustawienia. Kategoria Element Opis Video Rozdzielcz. Ustawienie rozdzielczości obrazu. Nagr. audio Ustawianie, czy nagrania mają zawierać dźwięki. Datownik Określa sposób wyświetlania daty i godziny na nagraniach. Czujnik G Określa poziom czułości czujnika G lub pozwala wyłączyć ten czujnik. Uchwyć Rozdzielcz. Ustawienie rozdzielczości obrazu. Datownik Określa sposób wyświetlania daty i godziny na zdjęciach. Odtwarzaj Usuń Usuwanie plików. Zabezpiecz Zabezpieczenie lub usunięcie zabezpieczenia pliku(w). Miniatura Przełącza na widok miniatur. Głośność Regulacja poziomu głośności. Ustawienia Format Formatowanie karty pamięci. (Usunięte zostaną wszystkie dane). Język Ustawienie języka. 13

15 Kategoria Element Opis Reset syst. Częst. św. Data i czas Czas LCD Przywracanie domyślnych wartości fabrycznych ustawień systemu. Ustawienie częstotliwości w celu dopasowania częstotliwości migania podczas nagrywania do częstotliwości lokalnego zasilania. Ustawianie systemowej daty i godziny. Ustawianie timera automatycznego wyłączenia ekranu LCD (po upływie określonego czasu) po rozpoczęciu nagrywania. Dbanie o urządzenie Dbanie o urządzenie zapewni bezproblemowe działanie i zmniejszy niebezpieczeństwo uszkodzenia. Urządzenie należy chronić przed nadmierną wilgocią i ekstremalnymi temperaturami. Należy unikać zbyt długiego wystawiania urządzenia na działanie bezpośredniego światła słonecznego lub silnego światła ultrafioletowego. Nie należy niczego umieszczać na urządzeniu ani upuszczać na urządzenie żadnych przedmiotów. Urządzenia nie należy upuszczać ani narażać na silne uderzenia. Nie należy wystawiać urządzenia na działanie nagłych i dużych zmian temperatury. Mogłoby to spowodować kondensację wilgoci wewnątrz urządzenia, a w rezultacie jego uszkodzenie. W przypadku wystąpienia 14

16 kondensacji wilgoci, przed użyciem należy zaczekać, aż urządzenie całkowicie wyschnie. Powierzchnię ekranu można łatwo zarysować. Należy unikać dotykania jej ostrymi przedmiotami. W celu zabezpieczenia ekranu przed mniejszymi zarysowaniami można użyć nieprzylepnych, standardowych elementów ochrony ekranu, przeznaczonych dla urządzeń przenośnych wyposażonych w panele LCD. Nigdy nie należy czyścić włączonego urządzenia. Do wycierania ekranu i zewnętrznych części urządzenia należy używać miękkiej, niepozostawiającej włókien szmatki. Do czyszczenia ekranu nie należy używać ręczników papierowych. Nigdy nie należy podejmować prób demontażu, naprawy ani modyfikacji urządzenia. Demontaż, modyfikacje lub próba naprawy mogą spowodować uszkodzenie urządzenia, a nawet obrażenia ciała lub uszkodzenie własności i utratę gwarancji. Nie należy przechowywać ani przenosić łatwopalnych cieczy, gazów lub materiałów wybuchowych w tym samym miejscu co urządzenie, jego części lub akcesoria. Aby nie stwarzać okazji do kradzieży, nie należy zostawiać urządzenia ani akcesoriów na widoku w pozbawionym nadzoru pojeździe. Przegrzanie może spowodować uszkodzenie urządzenia. Informacje o przepisach Dla celów identyfikacji przepisów, dla MiVue serii C310 został przydzielony numer modelu N

17 CE Produkty z oznaczeniem CE, są zgodne z Dyrektywą kompatybilności elektromagnetycznej (2014/30/EU) - Rady Wspólnoty Europejskiej. Zgodność z tymi dyrektywami warunkuje zgodność z następującymi standardami europejskimi: EN EN EN EN IEC IEC IEC IEC IEC IEC IEC IEC Producent nie ponosi odpowiedzialności za modyfikacje dokonane przez użytkownika, które mogą naruszyć zgodność produktu z normami CE. WEEE 16

18 Zgodnie z dyrektywą UE dotyczącej urządzeń elektrycznych i elektronicznych, tego produktu nie można usuwać jak normalnych odpadków domowych (WEEE /19/EU). Należy je przekazać do punktu sprzedaży lub do miejskiego punktu zbiórki dla celów recyklingu. Środki ostrożności dotyczące bezpieczeństwa Informacje na temat ładowania Należy używać wyłącznie ładowarki dostarczonej z urządzeniem. Użycie ładowarki innego typu stanie się przyczyną nieprawidłowego działania i/lub niebezpieczeństwa. Ten produkt może być zasilany z certyfikowanego urządzenia zasilającego z oznaczeniem LPS, Ograniczone źródło zasilania, o parametrach wyjścia prądu stałego +5 V/1 A. W urządzeniu należy używać określonej baterii. Informacje na temat ładowarki Nie należy używać ładowarki w miejscach o dużej wilgotności. Nigdy nie należy dotykać ładowarki mokrymi rękami ani stopami. Jeśli ładowarka jest używana do zasilania urządzenia lub ładowania baterii, dookoła niej należy zapewnić odpowiednią wentylację. Nie należy przykrywać ładowarki papierem ani innymi przedmiotami, ponieważ spowodowałoby to pogorszenie chłodzenia. Nie należy używać ładowarki, gdy znajduje się ona w torbie do przenoszenia. Ładowarkę należy podłączyć do odpowiedniego źródła zasilania. Wymagania dotyczące napięcia znajdują się na obudowie i/lub opakowaniu produktu. Nie należy używać ładowarki z uszkodzonym przewodem. 17

19 Nie należy podejmować prób naprawy urządzenia. Wewnątrz nie ma żadnych części, które użytkownik mógłby naprawiać. Urządzenie należy wymienić po jego uszkodzeniu lub wystawieniu na działanie nadmiernej wilgoci. Informacje na temat baterii W urządzeniu należy używać określonej baterii. OSTRZEŻENIE: Urządzenie zawiera niewymienialną, wewnętrzną baterię litowo-jonową. Bateria może pęknąć lub eksplodować, uwalniając niebezpieczne substancje chemiczne. Aby zmniejszyć niebezpieczeństwo pożaru lub poparzenia, baterii nie należy demontować, rozgniatać, nakłuwać ani wrzucać do ognia lub wody. Ważne instrukcje (wyłącznie dla pracowników serwisu) Ostrzeżenie: Wymiana baterii na baterię nieodpowiedniego typu może spowodować jej eksplozję. Zużyte baterie należy usuwać zgodnie z instrukcjami. Baterię można wymieniać wyłącznie na baterię tego samego lub równoważnego typu, zalecaną przez producenta. Baterię należy we właściwy sposób poddać recyklingowi lub usunięciu. Baterię można używać wyłącznie w określonym urządzeniu. 18

20 Poprawka: R00 (4/2016) Znaki towarowe Wszystkie marki i nazwy produktów to znaki towarowe lub zastrzeżone znaki towarowe odpowiednich firm. Zastrzeżenie Specyfikacje i dokumenty mogą zostać zmienione bez powiadomienia. Firma MiTAC nie gwarantuje, że dokument ten jest pozbawiony błędów. Firma MiTAC nie ponosi żadnej odpowiedzialności za szkody wynikające bezpośrednio lub pośrednio z błędów, pominięć lub rozbieżności między urządzeniem a dokumentami. Uwagi Nie wszystkie modele są dostępne w każdym regionie. W zależności od określonego zakupionego modelu, kolor i wygląd urządzenia oraz akcesoriów mogą nie pokrywać się dokładnie z rysunkami przedstawionymi w tym dokumencie. 19

21 MiTAC Europe Ltd
