RapidNorm MK - SW - MWI. Specyfikacja techniczna Bramy Wahadłowe. Zalety. Bramy wahadłowe to dobre rozwiązanie za rozsądną cenę.

Transkrypt

1 Specyfikacja techniczna Bramy Wahadłowe RapidNorm MK - SW - MWI Zalety Bramy wahadłowe to dobre rozwiązanie za rozsądną cenę. Poprawiają warunki w miejscu pracy poprzez zapobieganie przeciągom. Redukują koszty energii.

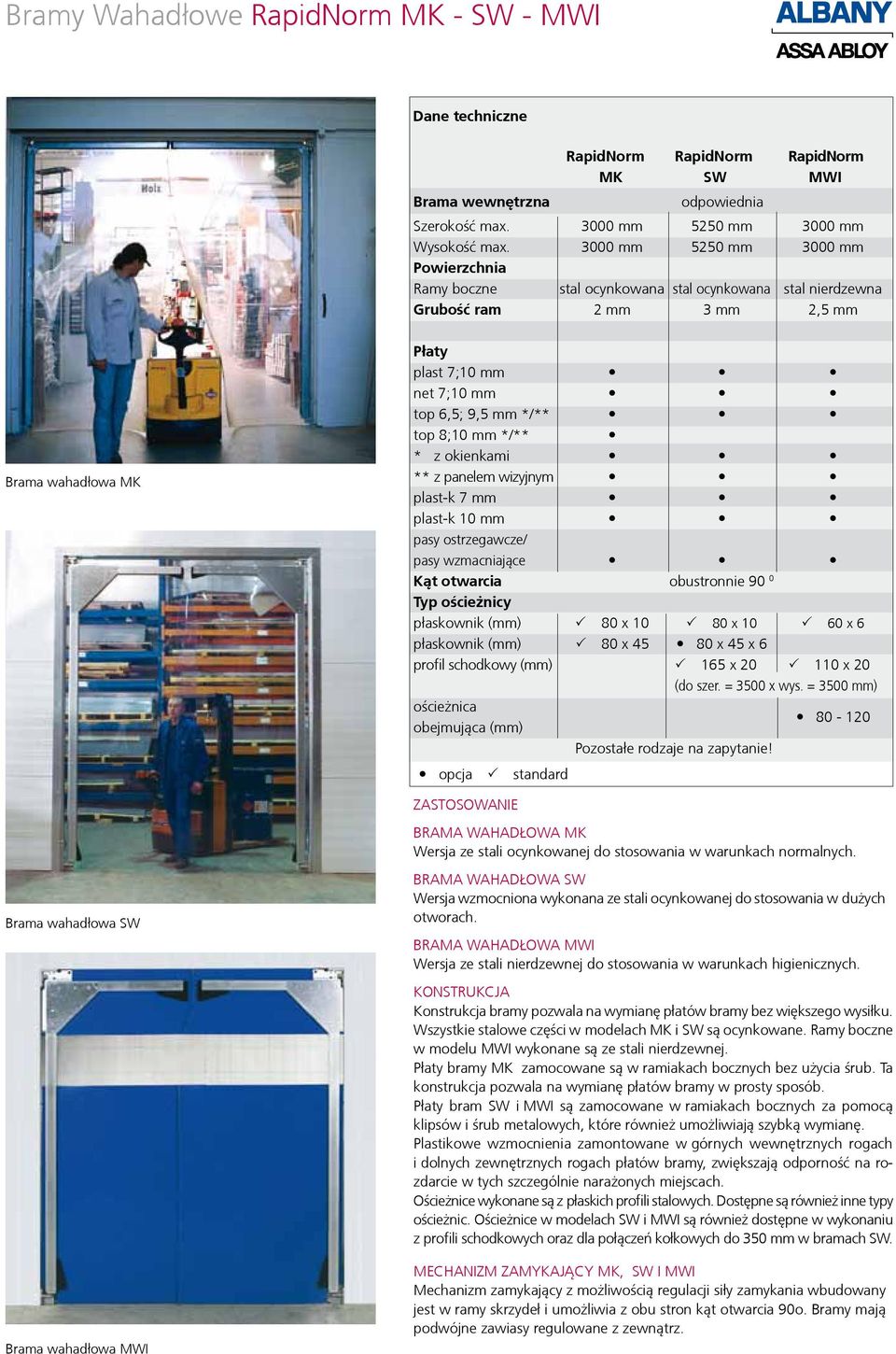

2 Bramy Wahadłowe RapidNorm MK - SW - MWI Dane techniczne Brama wewnętrzna RapidNorm RapidNorm RapidNorm MK SW MWI odpowiednia Szerokość max mm 5250 mm 3000 mm Wysokość max mm 5250 mm 3000 mm Powierzchnia Ramy boczne stal ocynkowana stal ocynkowana stal nierdzewna Grubość ram 2 mm 3 mm 2,5 mm Brama wahadłowa MK Płaty plast 7;10 mm net 7;10 mm top 6,5; 9,5 mm */** top 8;10 mm */** * z okienkami ** z panelem wizyjnym plast-k 7 mm plast-k 10 mm pasy ostrzegawcze/ pasy wzmacniające Kąt otwarcia obustronnie 90 0 Typ ościeżnicy płaskownik (mm) P 80 x 10 P 80 x 10 P 60 x 6 płaskownik (mm) P 80 x x 45 x 6 profil schodkowy (mm) P 165 x 20 P 110 x 20 (do szer. = 3500 x wys. = 3500 mm) ościeżnica obejmująca (mm) Pozostałe rodzaje na zapytanie! opcja P standard ZASTOSOWANIE BRAMA WAHADŁOWA MK Wersja ze stali ocynkowanej do stosowania w warunkach normalnych. Brama wahadłowa SW BRAMA WAHADŁOWA SW Wersja wzmocniona wykonana ze stali ocynkowanej do stosowania w dużych otworach. BRAMA WAHADŁOWA MWI Wersja ze stali nierdzewnej do stosowania w warunkach higienicznych. KONSTRUKCJA Konstrukcja bramy pozwala na wymianę płatów bramy bez większego wysiłku. Wszystkie stalowe części w modelach MK i SW są ocynkowane. Ramy boczne w modelu MWI wykonane są ze stali nierdzewnej. Płaty bramy MK zamocowane są w ramiakach bocznych bez użycia śrub. Ta konstrukcja pozwala na wymianę płatów bramy w prosty sposób. Płaty bram SW i MWI są zamocowane w ramiakach bocznych za pomocą klipsów i śrub metalowych, które również umożliwiają szybką wymianę. Plastikowe wzmocnienia zamontowane w górnych wewnętrznych rogach i dolnych zewnętrznych rogach płatów bramy, zwiększają odporność na rozdarcie w tych szczególnie narażonych miejscach. Ościeżnice wykonane są z płaskich profili stalowych. Dostępne są również inne typy ościeżnic. Ościeżnice w modelach SW i MWI są również dostępne w wykonaniu z profili schodkowych oraz dla połączeń kołkowych do 350 mm w bramach SW. Brama wahadłowa MWI MECHANIZM ZAMYKAJĄCY MK, SW I MWI Mechanizm zamykający z możliwością regulacji siły zamykania wbudowany jest w ramy skrzydeł i umożliwia z obu stron kąt otwarcia 90o. Bramy mają podwójne zawiasy regulowane z zewnątrz.

3 Rysunek Ogólny RapidNorm MK DH Z DH0 = DH-Z >=10 >= Z DH0 = DH-DHk Hk Wysokość z blendą ruchomą Y C/2 A/2 A/2 A = - ( X + Y) X 0 = A Blokada pozycji otwartej RapidNorm MK Numer rysunku: /4 Data rysunku: A/2 A Numer rysunku: Data rysunku:

4 Rysunek Ogólny RapidNorm SW DH Profil schodkowy 165 x 20 mm (standard) Ceownik 80 x 45 x 6 mm płaskownik 80 x 10 mm Blokada pozycji otwartej RapidNorm SW Numer rysunku: 5106 PTTSR Data rysunku: Uchwyt na profilu górnym ramy Zatrzaski Sznurek zwalniający Zatrzaski z uchwytem Otwarta brama wahadłowa ~800 Numer rysunku: 5114 a Data rysunku:

5 Rysunek Ogólny RapidNorm MWI DH Ościeżnica obejmująca dla ścian mm profil stalowy płaski 60 x 6 mm 6 60 Numer rysunku: 5105 PTTSR Data rysunku: Ustalacz magnetyczny RapidNorm MWI ~300 ~600 Numer rysunku: 5115 a Data rysunku:

6 Cechy produktu RapidNorm RAMY BOCZNE Profile bram są dostępne w wykonaniu ze stali ocynkowanej i stali nierdzewnej. Profile ram bocznych dostępne są jako profile płaskie, ceowniki lub profile schodkowe. Opcjonalnie inne rodzaje dostępne są na zapytanie. PŁATY BRAM Istnieje możliwość zastosowania różnych rodzajów płatów w zależności od indywidualnych potrzeb. Można wybrać spośród następujących płatów bram: Plast: płaty z przeźroczystego PCV Net: płaty z przeźroczystego PCV z wtopioną siatką wzmacniającą, zapobiegającą rozdarciom Top: płaty z PCV wzmocnione nieprzeźroczystym materiałem z oknami lub z panelem wizyjnym Plast-K: płaty z przeźroczystego PCV przeznaczone do niskich temperatur. PASY OSTRZEGAWCZE / PASY WZMACNIAJĄCE Dla intensywnie używanych bram wahadłowych lub przy dużym narażeniu na rozdarcia np. przy transporcie wózkami widłowymi, można zastosować specjalne pasy wzmacniające w miejscach najbardziej narażonych na uszkodzenia. Ponadto dla bram przeźroczystych w opcji dostępne są również pasy ostrzegawcze poprawiające bezpieczeństwo. PŁATY BRAM Plast: płaty z przeźroczystego PCV Net: płaty z przeźroczystego PCV z wtopioną siatką wzmacniającą, zapobiegającą rozdarciom Top: płaty z PCV wzmocnione nieprzeźroczystym materiałem z oknami lub z panelem wizyjnym Plast-k: płaty z przeźroczystego PCV przeznaczone do niskich temperatur -40 do +40 oc, stosowane w chłodniach. ALBANY DOOR SYSTEMS SP. Z O.O. UL. FABRYCZNA TYCHY TEL FAX SALES.ADS.PL@ALBINT.COM INFO@ALBANY.PL Produkty i usługi Albany Door Systems dostępne są na całym świecie poprzez sieć własnych oddziałów lub firmy współpracujące. Odwiedź:
