1 Specyfikacja techniczna Metalowa Brama Rolowana RapidRoll F Brama Rolowana tam, gdzie ważne jest bezpieczeństwo RapidRoll F oferuje różnorodność materiałów, z których może być wykonana, włączając stal ocynkowaną, anodyzowane lub pokryte plastikiem aluminium oraz dwuścienną konstrukcję z wypełnieniem styroporowym. I N T E R I O R P R O C E S S E X T E R I O R S E R V I C E

2 RapidRoll F Metalowa Brama Rolowana OPIS PRODUKTU Dwuścienne, izolowane profile wypełnione są styroporem. Warstwa wierzchnia jest gładka i odporna na warunki atmosferyczne. Pojedyncze profile są zabezpieczone przed przesuwaniem się na boki za pomocą plastikowych elementów prowadzących i nawijają się na wał stalowy. Jest to zgodne z max. dozwolonym łukiem T 1/500. Łożysko osiowe umieszczone jest na konsolach bocznych. Prowadnice boczne są wykonane ze stali ocynkowanej. Głębokość prowadnic jest zgodna z VOB Profil dolny jest wyposażony w profil gumowy, który szczelnie przylega do posadzki. ZASTOSOWANIE Metalowa brama rolowana RapidRoll F jest bramą o przeznaczeniu przemysłowym oraz do zastosowania w magazynach. KONSTRUKCJA RapidRoll F oferuje profile wykonane ze stali ocynkowanej, surowego aluminium lub anodyzowanego aluminium, a także jedno- lub dwuścienne izolowane profile z anodyzowanego aluminium. Profile są wyposażone w plastikowe elementy prowadzące, a profil dolny jest wyposażony w uszczelkę gumową szczelnie przylegającą do posadzki. Łożysko osiowe umieszczone jest w bocznych, ocynkowanych uchwytach. Wał nawojowy wykonany jest ze stali, prowadnice boczne wykonane są ze stali ocynkowanej. ZABEZPIECZENIA Brama została zaprojektowana zgodnie z Dyrektywą o Zapobieganiu Wypadkom w Miejscu Pracy UVV oraz ze zharmonizowanymi wytycznymi dotyczącymi nadawania znaku CE obejmującymi normę EN i 3 Aktu dotyczącego Technicznego Wyposażenia Pracy (Ochrona Maszyn), wyposażenie koła łańcuchowego w urządzenia ochronne. Wszystkie zasilane elektrycznie bramy rolowane otrzymują znak TUV (Niemieckie Stowarzyszenie Kontroli Technicznej) potwierdzający sprawność zabezpieczenia przeciw opadnięciu bramy. Ta kontrola sprawdza, czy podczas awarii płaszcz bramy jest automatycznie zabezpieczany przed opadnięciem i bezpiecznie zatrzymany. WSKAZANIE ZAGROŻENIA Zabezpieczenia bramy opracowane są dla eksploatacji normalnej dla pojazdów w środowisku przemysłowym, zgodnej ze zharmonizowanymi wytycznymi dotyczącymi nadawania znaku CE. W zależności od wymogów otoczenia szczególnie w przypadku ruchu pieszego konieczne może być zastosowanie dodatkowych aktywatorów w celu zwiększenia bezpieczeństwa. Ponadto szczególne warunki otoczenia mogą mieć wpływ na właściwy dobór typu bramy. W przypadku jakichkolwiek wątpliwości prosimy o kontakt z naszym przedstawicielem w celu dokonania konsultacji na miejscu. SYSTEM RUCHOMYCH KONSOL Bramy w wersji izolowanej o szerokości od 3000 do max mm wyposażone są w system ruchomych konsol. Zapewnia on precyzyjne prowadzenie płaszcza bramy pomiędzy wałem a szczytem prowadnicy. W trakcie zamykania wał przesuwa się w kierunku ściany z prędkością proporcjonalną do tempa zmniejszania się średnicy wału. Do budowy systemu ruchomych konsol zastosowano wysokiej jakości łożyska przemysłowe. NAPĘD RapidRoll F może być skonfigurowana jako brama ręczna lub z napędem elektrycznym. Różne wersje napędów elektrycznych oferują różnorodne opcje sterownicze. Napęd łańcuchowy posiada samo-ograniczającą przekładnię ślimakową i styczniki lub wyłączniki krańcowe. Operacyjne i zabezpieczające wyłączniki krańcowe 1:10. Dane Techniczne Brama zewnętrzna Wymiary bramy (mm) Szerokość max. Wysokość max. Specjalne wymiary Kierunek otwierania Konstrukcja bramy anodyzowane Al, lub pokryte plastikiem Al Profil wewnętrznie; 100 D izolowany Napęd odpowiednia (Szczegóły na rysunku) mm 8000 mm na życzenie pionowy Stal ocynkowana, naturalne Al, typ 100 x 1.00/1.25 mm elektryczny STEROWANIE Sterowanie, aktywatory i zabezpieczenia stanowią ważną część naszych bram. W standardzie wszystkie bramy z napędem elektrycznym posiadają funkcję zatrzymaj/uruchom oraz trzyprzyciskową kasetę. Wymagane jest, by operator znajdujący się przy skrzynce sterownika miał doskonałą widoczność bramy. Ruch bramy jest przerwany natychmiast po zwolnieniu przycisku. URUCHOMIENIE RĘCZNE W przypadku zaniku zasilania brama może być otwarta ręcznie przy pomocy korby. Prędkość (m/s) Otwieranie/zamykanie do 0,13 m/s Bezpiecznik 16 A wolno palący Napięcie sterownika 220 Volt Stopień ochrony IP 44 Moc silnika zależnie od wymiarów bramy Zasilanie 3/N/PE 400V, 50 Hz Połączenie 5 x 1.5 mm 2

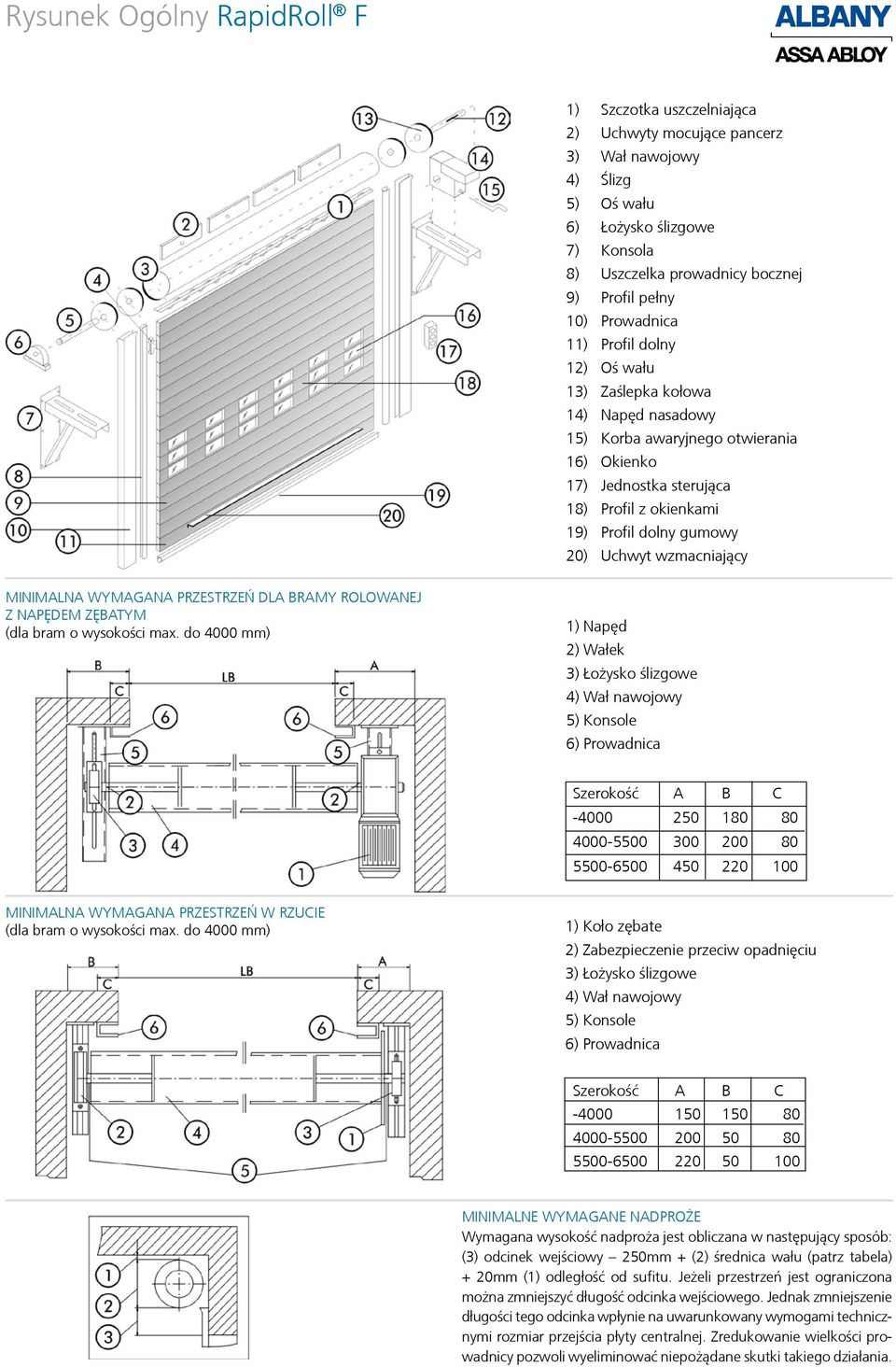

3 Rysunek Ogólny RapidRoll F 1) Szczotka uszczelniająca 2) Uchwyty mocujące pancerz 3) Wał nawojowy 4) Ślizg 5) Oś wału 6) Łożysko ślizgowe 7) Konsola 8) Uszczelka prowadnicy bocznej 9) Profil pełny 10) Prowadnica 11) Profil dolny 12) Oś wału 13) Zaślepka kołowa 14) Napęd nasadowy 15) Korba awaryjnego otwierania 16) Okienko 17) Jednostka sterująca 18) Profil z okienkami 19) Profil dolny gumowy 20) Uchwyt wzmacniający MINIMALNA WYMAGANA PRZESTRZEŃ DLA BRAMY ROLOWANEJ Z NAPĘDEM ZĘBATYM (dla bram o wysokości max. do 4000 mm) 1) Napęd 2) Wałek 3) Łożysko ślizgowe 4) Wał nawojowy 5) Konsole 6) Prowadnica Szerokość A B C MINIMALNA WYMAGANA PRZESTRZEŃ W RZUCIE (dla bram o wysokości max. do 4000 mm) 1) Koło zębate 2) Zabezpieczenie przeciw opadnięciu 3) Łożysko ślizgowe 4) Wał nawojowy 5) Konsole 6) Prowadnica Szerokość A B C MINIMALNE WYMAGANE NADPROŻE Wymagana wysokość nadproża jest obliczana w następujący sposób: (3) odcinek wejściowy 250mm + (2) średnica wału (patrz tabela) + 20mm (1) odległość od sufitu. Jeżeli przestrzeń jest ograniczona można zmniejszyć długość odcinka wejściowego. Jednak zmniejszenie długości tego odcinka wpłynie na uwarunkowany wymogami technicznymi rozmiar przejścia płyty centralnej. Zredukowanie wielkości prowadnicy pozwoli wyeliminować niepożądane skutki takiego działania.

4 Rysunek Ogólny RapidRoll F Bramy rolowane mogą być wyposażone w boczne drzwi dla ruchu pieszego, stałe lub składane. Takie drzwi są niezbędne w przypadku, gdy brama stanowi jedyny dostęp do drogi ewakuacyjnej lub w miejscu, gdzie odbywa się regularny ruch pieszy. Profil boczny drzwi jest optycznie dopasowany do płaszcza bramy i może się odchylać na bok, kiedy brama jest otwarta. Wówczas cały otwór bramy może być używany bez ograniczeń. Kiedy drzwi boczne są otwarte, wyłącznik zabezpieczający odcina dopływ prądu do napędu. Zapewnić miejsce na płat bramy na miejscu montażu WYKONANIE STANDARDOWE Ruchoma prowadnica otwiera się do środka, drzwi otwierają się na zewnątrz. WYKONANIE SPECJALNE Zarówno ruchoma prowadnica, jak i drzwi otwierają się do środka. KONSTRUKCJA Prowadnica i drzwi wykonane są z ocynkowanych profili zamkniętych, tworząc sztywną, odporną na zniekształcenia konstrukcję. Ruchoma prowadnica mocowana jest za pomocą rygla. Drzwi wyposażone są w zamek przygotowany pod dwustronną wkładkę patentową (poza zakresem dostawy), oraz w komplet klamek. Wypełnienie płata drzwi wykonane jest z profili, z których wykonany jest płaszcz bramy. Wszystkie spawy są zeszlifowane i wygładzone. MALOWANIE Części ram są ocynkowane i w standardzie pomalowane na kolor RAL 7031 niebiesko-szary.

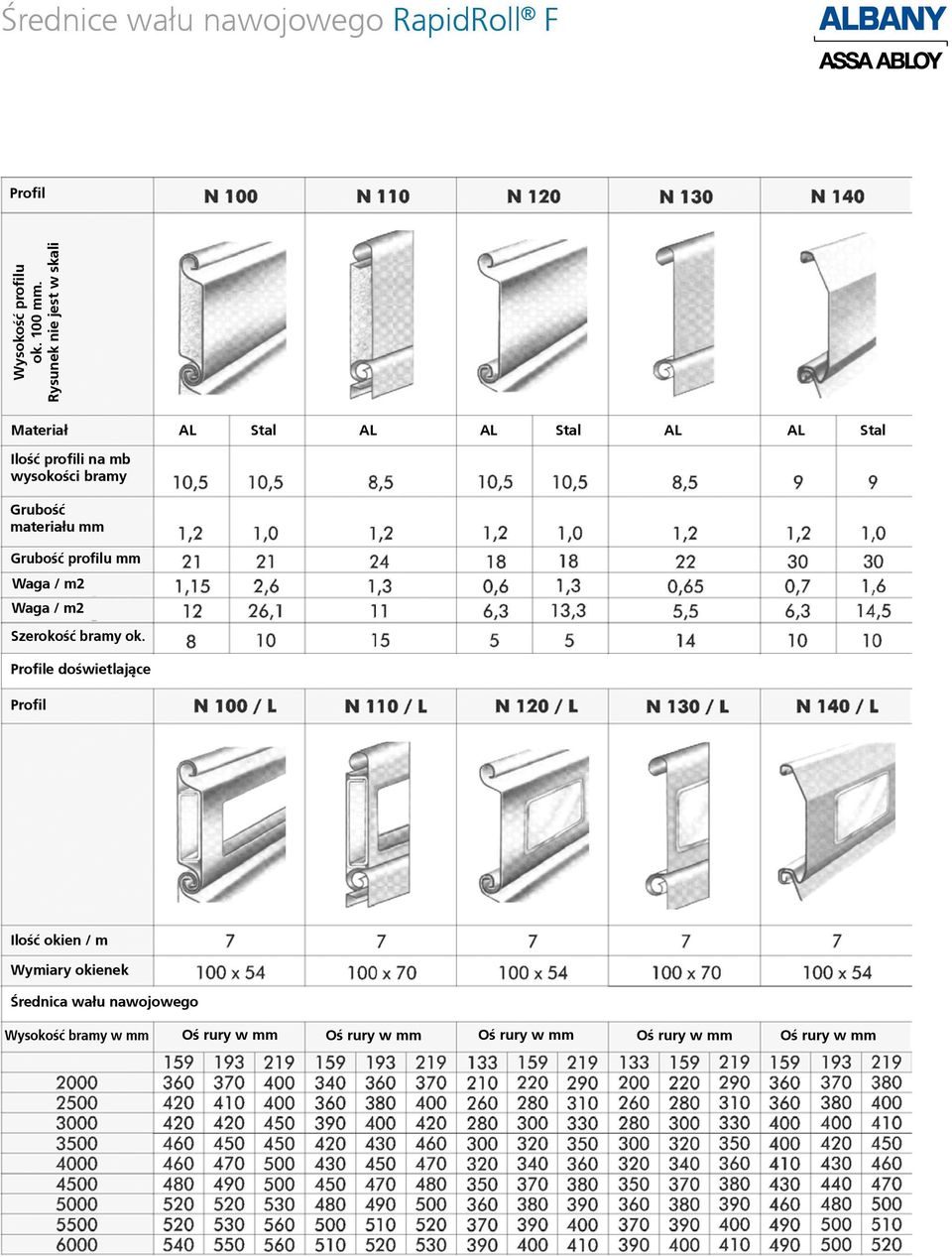

5 Średnice wału nawojowego RapidRoll F Profil Wysokość profilu ok. 100 mm. Rysunek nie jest w skali Materiał AL Stal AL AL Stal AL AL Stal Ilość profili na mb wysokości bramy Grubość materiału mm Grubość profilu mm Waga / m2 Waga / m2 Szerokość bramy ok. Profile doświetlające Profil Ilość okien / m Wymiary okienek Średnica wału nawojowego Wysokość bramy w mm Oś rury w mm Oś rury w mm Oś rury w mm Oś rury w mm Oś rury w mm

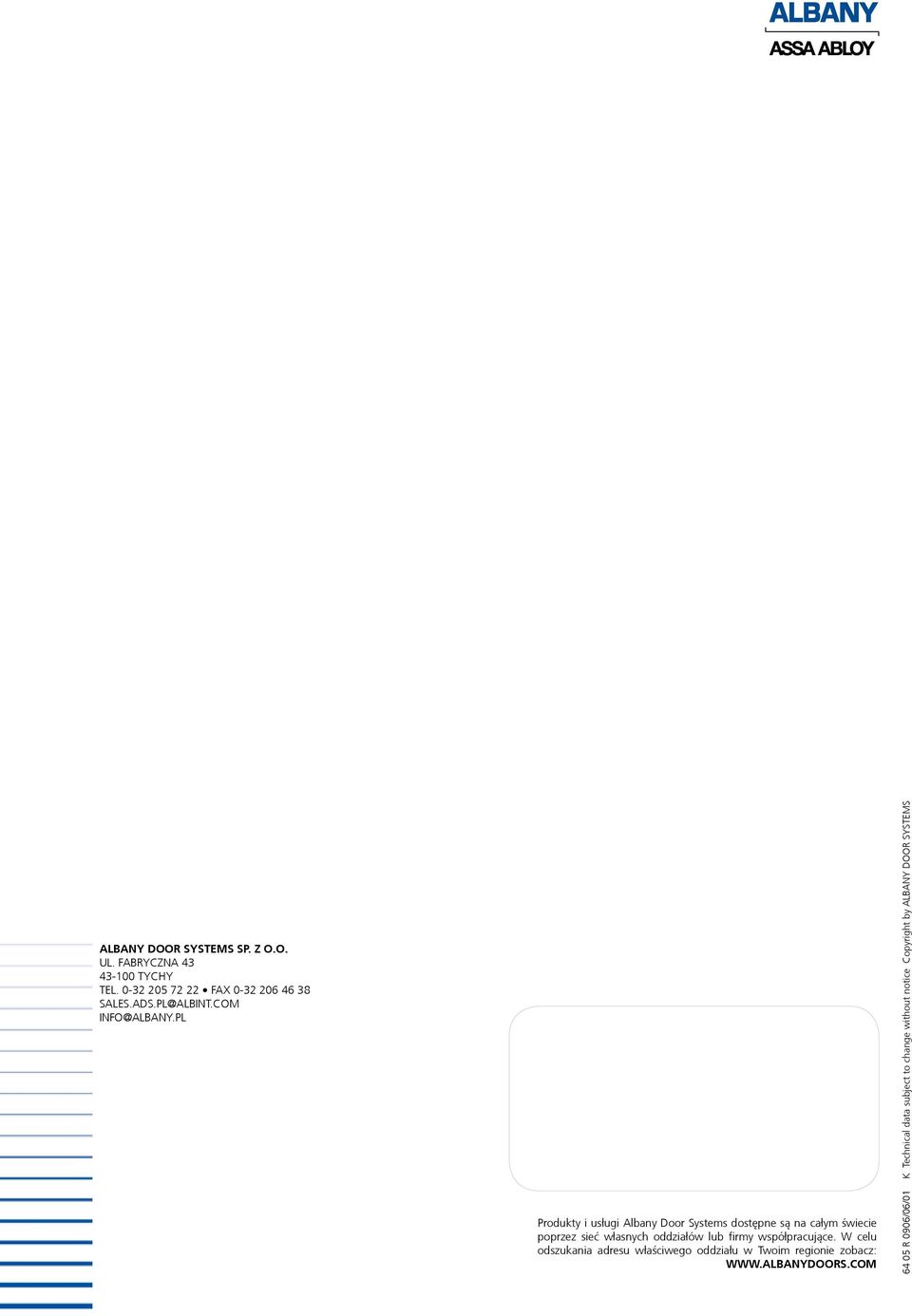

6 ALBANY DOOR SYSTEMS SP. Z O.O. UL. FABRYCZNA TYCHY TEL FAX SALES.ADS.PL@ALBINT.COM INFO@ALBANY.PL Produkty i usługi Albany Door Systems dostępne są na całym świecie poprzez sieć własnych oddziałów lub firmy współpracujące. W celu odszukania adresu właściwego oddziału w Twoim regionie zobacz: R 0906/06/01 K Technical data subject to change without notice Copyright by ALBANY DOOR SYSTEMS
