1 RPI RK Załącznik nr 8.3 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA Opracowanie dokumentacji projektowej dla zadania pn.: Pomorskie Szlaki Kajakowe na terenie gminy Dębnica Kaszubska - II przetarg Zadanie Nr 3 Wykonanie dokumentacji dla potrzeb budowy przenoski i przystani kajakowej wraz z oznakowaniem w Krzyni w gminie Dębnica Kaszubska oraz sprawowanie funkcji biegłego i nadzoru autorskiego. 1. LOKALIZACJA PRZYSTANI KAJAKOWEJ - Działka nr 253/11 obręb geodezyjny Krzynia 2. LOKALIZACJA PRZENOSKI KAJAKOWEJ - Działki nr 253/11 i 253/9 obręb geodezyjny Krzynia 3. LOKALIZACJA OZNAKOWANIA - Działki nr 253/9, 253/11 i 9 obręb geodezyjny Krzynia 4. Projekt realizowany jest w Partnerstwie Nr 14 w skład którego wchodzą: Gmina Dębnica Kaszubska, Gmina Kobylnica, Gmina Słupsk, Miasto Słupsk i Miasto Ustka, w ramach przedsięwzięcia strategicznego pn. Pomorskie szlaki kajakowe. 5. CPV: Usługi projektowania architektonicznego Usługi architektoniczne w zakresie obiektów budowlanych Przygotowanie przedsięwzięcia i projektu, oszacowanie kosztów Kalkulacja kosztów, monitoring kosztów Plany zatwierdzające, rysunki robocze i specyfikacje Budowa infrastruktury sportów wodnych Roboty budowlane w zakresie przystani Usługi inżynierskie w zakresie projektowania Kwiecień 2016

2 SPIS TREŚCI SPIS TREŚCI Ogólny opis przedmiotu zamówienia dot. dokumentacji Zakres planowanej inwestycji Zakres prac projektowych Prace przedprojektowe Prace projektowe Aktualne uwarunkowania wykonania przedmiotu zamówienia Istniejący stan zagospodarowania terenu Opis terenu przeznaczonego pod inwestycję Uwarunkowania realizacyjne wynikające z lokalizacji przystani kajakowej i przenoski - brak miejscowego planu zagospodarowania przestrzennego; obowiązujące Studium Uwarunkowań i Kierunków Zagospodarowania Przestrzennego gminy Dębnica Kaszubska; brak odniesień do lokalizacji Uwarunkowania realizacyjne wynikające z warunków gruntowo wodnych Opis szczegółowych wymagań Zamawiającego w stosunku do przedmiotu zamówienia Cechy dotyczące rozwiązań i wskaźników ekonomicznych Wymagania szczegółowe Przystań z pomostem oraz urządzeniem brzegu Mała architektura Suszarka do kajaków Wiaty Ławostoły i ławki Kosz na odpady Tablice informacyjno - promocyjne Miejsce na ognisko Węzeł sanitarny Przenoska Zagospodarowanie brzegów powyżej i poniżej przeszkody Ciągi piesze i schody Tabliczki oznakowania (wodne i drogowe)... 15

3 1. Ogólny opis przedmiotu zamówienia dot. dokumentacji Przedmiotem zamówienia jest m.in. wykonanie pełnobranżowej dokumentacji projektowo kosztorysowej wraz ze specyfikacjami technicznymi wykonania i odbioru robót, niezbędnej do uzyskania pozwolenia na budowę lub zgłoszenia robót budowlanych niewymagających pozwolenia na budowę oraz wszczęcia i przeprowadzenia postępowania o udzielenie zamówienia publicznego na wykonanie robót budowlanych dot. budowy przenoski i przystani kajakowej w Krzyni w miejscowości Gałęzów w gminie Dębnica Kaszubska (Zadanie Nr 3) w ramach przedsięwzięcia strategicznego Pomorskie Szlaki Kajakowe na terenie Gminy Dębnica Kaszubska (zwanej dalej dokumentacją). Dokumentację należy opracować zgodnie z zapisami SIWZ oraz w sposób umożliwiający Zamawiającemu uzyskanie wszystkich wymaganych decyzji i uzgodnień włącznie dla wszystkich elementów będących przedmiotem zamówienia. W zakres przedmiotu zamówienia wchodzi również dokonanie przez Wykonawcę wszelkich poprawek, uzupełnień, modyfikacji w dokumentacji, których wykonanie będzie niezbędne dla uzyskania pozytywnej oceny i przyjęcia dokumentacji przez instytucje dokonujące oceny i kwalifikacji, także w przypadku, gdy konieczność wprowadzenia poprawek, uzupełnień i modyfikacji wystąpi po przyjęciu przez Zamawiającego przedmiotu zamówienia. Dokumentacja stanowiąca przedmiot zamówienia ma wskazać optymalne z technicznego i ekonomicznego punktu widzenia rozwiązania. Opracowana dokumentacja projektowa wraz ze specyfikacją techniczną wykonania i odbioru robót oraz przedmiarem będzie służyła do opisania przedmiotu zamówienia w postępowaniu o udzielenie zamówienia publicznego na roboty budowlane związane z zagospodarowaniem terenu na szlaku wodnym. W związku z powyższym na Wykonawcy spoczywa obowiązek sporządzenia tej dokumentacji zgodnie z art. 29 ustawy z dnia 29 stycznia 2004 roku Prawo zamówień publicznych (Dz. U. z 2015 roku, poz. 2164), tzn. że przedmiot zamówienia winien być opisany w sposób jednoznaczny i wyczerpujący, za pomocą dostatecznie dokładnych i zrozumiałych określeń, lecz bez wskazywania znaków towarowych, patentów lub pochodzenia, chyba, że jest to uzasadnione specyfiką przedmiotu zamówienia i nie można opisać przedmiotu zamówienia za pomocą dokładnych określeń - wtedy wskazaniu takiemu towarzyszą wyrazy lub równoważny, a w związku z tym muszą być sprecyzowane parametry, po spełnieniu których produkt zostanie uznany za równoważny. Zamawiający wymaga, iż dla potrzeb realizacji Zadania Nr 3 Wykonawca opracuje w szczególności: 1) Projekty budowlane opracowane odrębnie w zakresie wszystkich branż, zgodnie z rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 roku, w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012 roku, poz. 462 ze zm.) oraz z treścią 4 ust. 1 rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego (t.j. Dz. U. z 2013 roku, poz. 1129) wraz z uzyskaniem,w ramach zaoferowanej ceny wszelkich dokumentów, zaświadczeń, opinii, uzgodnień i sprawdzeń wymaganych zgodnie z obowiązującymi przepisami w zakresie pozwalającym na uzyskanie decyzji o pozwoleniu na budowę lub zgłoszenia robót budowlanych nie wymagających pozwolenia na budowę właściwemu organowi budowy wraz z uzyskaniem braku sprzeciwu do złożonego zgłoszenia; 2) Projekty wykonawcze opracowane odrębnie w zakresie wszystkich branż, zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego

4 (t.j. Dz. U. z 2013 roku, poz. 1129), stanowiące podstawę wykonania wszystkich rodzajów robót budowlanych; 3) Specyfikacje techniczne wykonania i odbioru robót budowlanych, opracowane w zakresie wszystkich branż, zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego (t.j. Dz. U. z 2013 roku, poz. 1129), przez które należy rozumieć opracowanie zawierające zbiory wymagań w zakresie sposobu wykonania robót budowlanych, obejmujące w szczególności wymagania właściwości materiałów, urządzeń i wyposażenia, wymagania dotyczące sposobu wykonania i oceny prawidłowości wykonania poszczególnych robót oraz zakresu prac; 4) Przedmiary robót i kosztorysy inwestorskie sporządzone metodą uproszczoną, opracowane odrębnie w zakresie wszystkich branż (oddzielnie dla wszystkich elementów inwestycji), zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 18 maja 2004 roku w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno - użytkowym (Dz. U. Nr 130, poz. 1389), w tym ogólną charakterystyką obiektu lub robót, zawierającą krótki opis techniczny wraz z istotnymi parametrami, które określają wielkość robót; 5) Informację dotyczącą bezpieczeństwa i ochrony zdrowia, zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126). 2. Zakres planowanej inwestycji W ramach Zadania dot. budowy przenoski i przystani kajakowej w Krzyni należy wykonać dokumentację projektową na potrzeby zagospodarowania terenu działek nr 253/9 i 253/11 położonych w obrębie geodezyjnym Krzynia opisanej w Rozdziale 6 obejmującą w szczególności: na działce nr 253/11 przystań kajakowa: a) przystań z pomostem oraz urządzeniem brzegu; b) małą architekturę, w tym: - suszarka do kajaków (4 stanowiskowa) 2 kpl., - mała wiata 2 szt. każda o pow. 20 m 2 ± 1 m 2, - ławostoły 5 szt., - ławki 5 szt. - osłona na sanitariat przenośny - 1 kpl., - kosz na odpady 2 szt., - tablica informacyjno promocyjna 1 szt, - miejsce na ognisko ( palenisko ) 1 szt.; Uwaga: Zamawiający dopuszcza ewentualne ograniczenie zakresu inwestycji w zakresie zaprojektowania miejsca na ognisko, w przypadku braku pozytywnego uzgodnienia koncepcji zagospodarowania terenu z jednostkami Lasów Państwowych. na działkach nr 253/9 i 253/11 przenoska (dz. nr 253/11- miejsce wyjmowania kajaków, dz. nr 253/9 miejsce wodowania kajaków): a) zagospodarowanie brzegów powyżej i poniżej przeszkody, b) wykonanie ciągów pieszych oraz schodów,

5 oznakowanie (wodne i drogowe) wzdłuż cieku wodnego, tj. rzeki Słupi oraz na drogach dojazdowych do planowanej przystani kajakowej zgodnie z Koncepcją oznakowania szlaków kajakowych 3. Zakres prac projektowych 3.1 Prace przedprojektowe W ramach prac przedprojektowych niezbędnych do prawidłowego wykonania przedmiotu zamówienia oraz umożliwiających uzyskanie pozwolenia na budowę lub zgłoszenia robót budowlanych nie wymagających pozwolenia na budowę, wymagane jest: 1) wykonanie badań geotechnicznych na potrzeby projektowanego obiektu, o ile będzie to konieczne do uzyskania wymaganych prawem decyzji; 2) opracowanie inwentaryzacji zieleni i nasadzeń, o ile będzie to konieczne do uzyskania wymaganych prawem decyzji; 3) uzyskanie decyzji środowiskowej, w przypadku gdy jej uzyskanie będzie wymagane na podstawie odrębnych przepisów, w tym wykonanie karty informacyjnej przedsięwzięcia (oddzielne postępowanie dla każdego z trzech zadań); 4) uzyskanie decyzji o warunkach zabudowy; 5) uzyskanie pozwolenia wodnoprawnego w przypadku gdy jego uzyskanie będzie wymagane na podstawie odrębnych przepisów; 6) wykonanie Koncepcji zagospodarowania terenu, która po zatwierdzeniu przez Zamawiającego stanowić będzie podstawę do sporządzenia projektów budowlanych. 3.2 Prace projektowe W ramach prac projektowych wymagane jest wykonanie: 1) projektów budowlanych pełnobranżowych (w tym dokumentacji wykonawczych) na wykonanie robót budowlanych w oparciu o zatwierdzoną Koncepcję wraz z ich uzgodnieniem z Zamawiającym, w tym: a) uzyskanie wszelkich dokumentów, opinii i uzgodnień, wymaganych zgodnie z obowiązującymi przepisami, w tym właściwych opinii, uzgodnień rzeczoznawców, uzgodnień gestorów sieci i jednostek administracji, dodatkowych analiz i opracowań pomocniczych, w niezbędnym zakresie; b) wykonanie informacji dotyczącej bezpieczeństwa i ochrony zdrowia; c) przygotowanie wniosku o pozwolenie na budowę lub na zgłoszenie rozpoczęcia robót budowlanych; 2) specyfikacji technicznych wykonania i odbioru robót w zakresie wszystkich branż wraz z ich uzgodnieniem z Zamawiającym; 3) przedmiarów robót i kosztorysów inwestorskich w zakresie wszystkich branż wraz z ich uzgodnieniem z Zamawiającym, w tym Wykonawca zobowiązany jest: a) sporządzić dla przedmiaru robót i kosztorysu inwestorskiego, ogólną charakterystykę obiektu lub robót, zawierającą krótki opis techniczny wraz z istotnymi parametrami, które określają wielkość robót; b) uzgodnić sposób podziału przedmiaru i kosztorysu inwestorskiego (w razie konieczności) dla każdego etapu realizacji; c) opracować przedmiary robót i kosztorysy inwestorskie z podaniem nazw i kodów określonych we Wspólnym Słowniku Zamówień zgodnym z art. 30 ust. 7 i art. 31 ust 4 ustawy;

6 d) wykonać w ramach wynagrodzenia jednorazową aktualizację każdego z opracowanych kosztorysów inwestorskich. Aktualizacja kosztorysów dokonana zostanie na pisemne zgłoszenie Zamawiającego w przypadku gdy Zamawiający będzie rozpoczynał postępowanie o udzielenie zamówienia na roboty budowlane po upływie 6 miesięcy od daty ustalenia przez Wykonawcę wartości zamówienia lub wystąpienia okoliczności mających wpływ na dokonane ustalenia szacowania wartości zamówienia. Kosztorysy te niezbędne będą do przeprowadzenia procedury przetargowej wyłaniającej wykonawcę robót budowlanych w oparciu o wykonane Dokumentacje. 4. Aktualne uwarunkowania wykonania przedmiotu zamówienia Dokumentację należy realizować zgodnie z: a) Dokumentacją przedsięwzięcia strategicznego Pomorskie Szlaki Kajakowe : Analiza Wykonalności dla przedsięwzięcia Kajakiem przez Pomorze, Koncepcja oznakowania szlaków kajakowych, Koncepcja zagospodarowania szlaków wodnych województwa pomorskiego dla turystyki kajakowej, Wytyczne (modelowe, typowe) do projektowania infrastruktury wodnej dla potrzeb turystyki kajakowej ; b) Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 roku w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012 roku, poz. 462 ze zm.); c) Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego (t.j. Dz. U. z 2013 roku, poz. 1129); d) Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, z późniejszymi zmianami (Dz.U. z 2003 roku, Nr 169, poz. 1650); e) Innymi obowiązującymi ustawami, rozporządzeniami oraz normami; f) Zasadami wiedzy technicznej i sztuki budowlanej. 5. Istniejący stan zagospodarowania terenu Miejscowość Krzynia Działka 253/11 253/9 Obręb Krzynia Krzynia Powierzchnia [ha] 79,74 40,04 Użytki Wp grunty pod wodami Wp grunty pod wodami powierzchniowymi płynącymi powierzchniowymi płynącymi Własność Skarb Państwa Skarb Państwa Zarząd trwały Regionalny Zarząd Gospodarki Regionalny Zarząd Gospodarki Wodnej w Gdańsku Wodnej w Gdańsku 6. Opis terenu przeznaczonego pod inwestycję Ukształtowanie terenu dz. nr 253/11 teren płaski dz. nr 253/9 teren dojścia do miejsca wodowania kajaków nieregularny, poprzez skarpę

7 Dostępność i obsługa komunikacyjna Istniejące zagospodarowanie terenu Obszary chronione Lokalizacja przy lokalnej drodze do Krzyni (dojazd od drogi Słupsk Bytów, ok. 5 km, droga asfaltowa złej jakości). dotyczy Przenoski. Do przystani i do miejsca biwakowania w pobliżu siedziby Fundacji Partnerstwo Dorzecze Słupa dojazd drogą gminną oraz leśną. dz. nr 253/11: łączka harcerska istniejące kosze na odpady teren niezagospodarowany, dawniej miejsce biwakowe. Teren w pobliżu siedziby Fundacji Partnerstwo Dorzecze Słupi - obecnie znajduje się tam budynek Centrum Partnerstwa Lokalnego (pomieszczenia biurowe, sala konferencyjna, sanitariaty, kuchnia, Punkt Informacji Turystycznej), przy budynku jest wiata z wędzarnią i grillem, plac rekreacyjny, parking, elementy małej infrastruktury turystycznej oraz budynek socjalnosanitarny - w tym kuchnia letnia, sanitariaty, pokój socjalny oraz magazyn. dz. nr 253/9 : teren niezagospodarowany Teren przeznaczony pod planowaną inwestycję położony jest na terenie Parku Krajobrazowego Dolina Słupi oraz na obszarach chronionych w ramach europejskiej sieci Natura 2000: obszar specjalnej ochrony ptaków Dolina Słupi PLB Przenoska (niezbyt uciążliwa) przy elektrowni wodnej Krzynia oraz przystań kajakowa (punkt etapowy) na tzw. łączce harcerskiej oraz miejsce biwakowania w pobliżu siedziby Fundacji Partnerstwo Dorzecze Słupi, Krzynia 16.

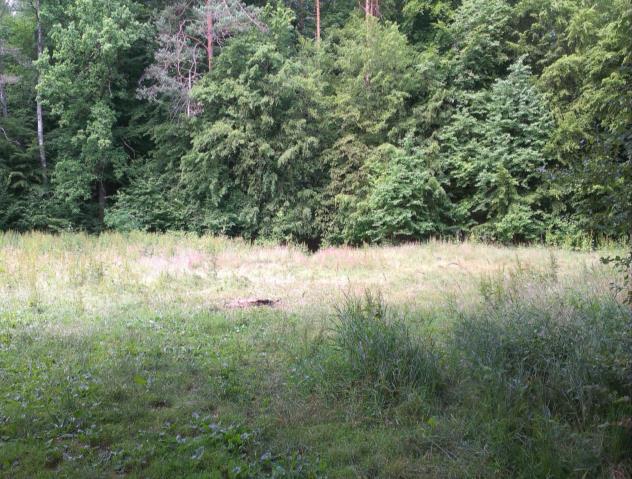

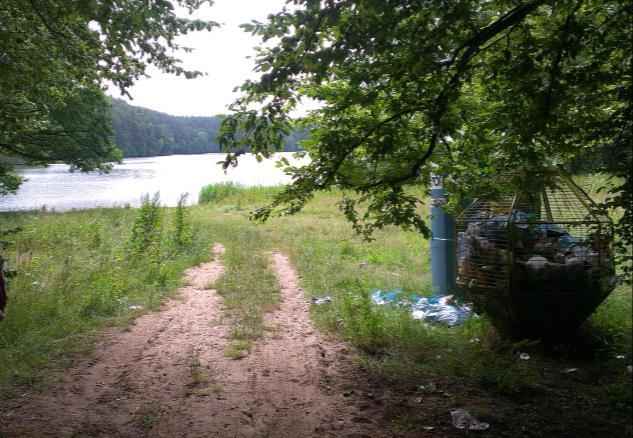

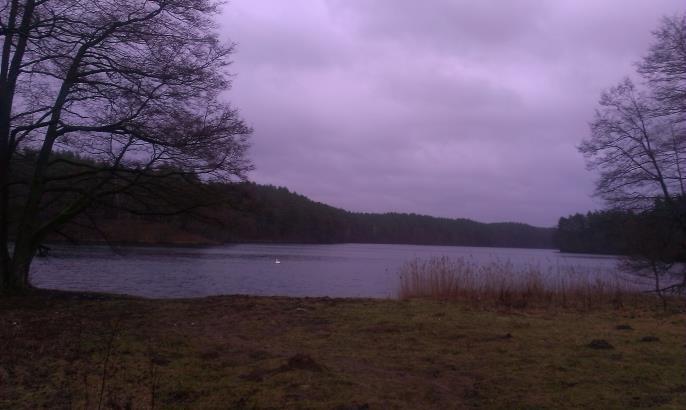

8 Fot. 1 Stan istniejący dz. nr 253/11 obręb Krzynia. 7. Uwarunkowania realizacyjne wynikające z lokalizacji przystani kajakowej i przenoski - brak miejscowego planu zagospodarowania przestrzennego; - obowiązujące Studium Uwarunkowań i Kierunków Zagospodarowania Przestrzennego gminy Dębnica Kaszubska; brak odniesień do lokalizacji. 8. Uwarunkowania realizacyjne wynikające z warunków gruntowo wodnych Planowana przystań kajakowa oraz przenoska w większej części zlokalizowana będzie na terenie zalewowym, zagrożonym powodzią. W celu dokładnego sprawdzenia zasięgu wód powodziowych należy zwrócić się do Regionalnego Zarządu Gospodarki Wodnej w Gdańsku o wyznaczenie rzędnej takich wód. Koncepcje oraz projekty budowlane (o ile będzie to wymagane) należy uzgodnić z Regionalnym Zarządem Gospodarki Wodnej w Gdańsku. 9. Opis szczegółowych wymagań Zamawiającego w stosunku do przedmiotu zamówienia Dokumentacja wykonana w ramach niniejszego przedmiotu zamówienia musi zawierać rozwiązania projektowe umożliwiające zrealizowanie robót budowlanych. Wykonawca opracuje projekt budowlany i projekty wykonawcze uwzględniające w szczególności informacje i wymagania zawarte w niniejszym opracowaniu, SIWZ oraz informacje dodatkowe, które ewentualnie mogą zostać przekazane przez Zamawiającego przed przystąpieniem do wykonania projektów wykonawczych lub w trakcie ich wykonywania, uzyska wszelkie niezbędne uzgodnienia wymagane przepisami prawa, opinie i zatwierdzenia oraz uzyska decyzje pozwolenia na budowę lub zaświadczenie o braku sprzeciwu do złożonego zgłoszenia robót budowlanych nie wymagających pozwolenia na budowę. Projekt budowlany, jego części oraz ujęte w nim rozwiązania muszą zostać uzgodnione i zatwierdzone przez Zamawiającego przed złożeniem wniosku lub zgłoszenia przez Wykonawcę. Do obowiązków Wykonawcy będzie należało również uzupełnienie i poprawienie dokumentacji wg zaleceń Zamawiającego i w terminie wyznaczonym przez Zamawiającego, o ile nie będą one sprzeczne z obowiązującymi przepisami i normami, sztuką budowlaną oraz innymi dokumentami przekazanymi dla Wykonawcy w trakcie trwania umowy. Wykonawca uzupełnieni i poprawi dokumentację wg zaleceń Zamawiającego. Dokumentacja projektowa powinna być zaopatrzona w wykaz składających się na nią opracowań oraz pisemne oświadczenie, iż jest ona kompletna z punktu widzenia celu, któremu

9 ma służyć, i że została wykonana z należytą starannością. W zakresie dokumentacji projektowej należy ująć wszystkie roboty niezbędne do wykonawstwa robót oraz obliczenia i inne szczegółowe dane pozwalające na sprawdzenie poprawności jej wykonania. Wykonawca przekaże Zamawiającemu kompletną Dokumentację w ilości i formie określonej w SIWZ. W trakcie realizacji inwestycji, projektanci (autorzy projektu) zobowiązani są do sprawowania nadzoru autorskiego, na warunkach określonych w projekcie umowy stanowiącym Załącznik nr 7 do SIWZ. 10. Cechy dotyczące rozwiązań i wskaźników ekonomicznych W trakcie opracowania dokumentacji budowlanej i wykonawczej Wykonawca uzgodni zastosowane rozwiązania projektowe z Zamawiającym. Zamawiający zobowiązuje się do udzielania Wykonawcy wszelkich koniecznych informacji oraz wskazówek niezbędnych dla wykonania Dokumentacji. Dokumentacja stanowiąca przedmiot zamówienia ma wskazać optymalne z technicznego i ekonomicznego punktu widzenia rozwiązania. Wykonawca projektując poszczególne elementy zagospodarowania terenu winien uwzględnić: 1) konieczność wpisywania ich w istniejący krajobraz; 2) całoroczne użytkowanie obiektu; 3) zabezpieczenie wandaloodporne. 11. Wymagania szczegółowe Wykonawca zastosuje ujednolicone dla szlaku kajakowego rzeki Słupi standardy techniczne określone w dokumentach przedsięwzięcia strategicznego Pomorskie Szlaki Kajakowe: Analiza Wykonalności dla przedsięwzięcia Kajakiem przez Pomorze, Koncepcja oznakowania szlaków kajakowych, Koncepcja zagospodarowania szlaków wodnych województwa pomorskiego dla turystyki kajakowej, Wytyczne (modelowe, typowe) do projektowania infrastruktury wodnej dla potrzeb turystyki kajakowej - (zał. nr 9 do SIWZ). Wszelkie zmiany i odstępstwa od powyższych wytycznych mogą być wprowadzane do Dokumentacji za zgodą Zamawiającego. Wykonawca zaprojektuje wszystkie elementy drewniane zaimpregnowane metodą próżniowo ciśnieniową preparatem odpornym na wypłukiwanie środkami grzybo - i owadobójczymi. Dodatkowo drewno malowane dwukrotnie impregnatem koloryzującym. Kolory naturalne harmonizujące z krajobrazem i otoczeniem, w którym będą lokalizowane obiekty do uzgodnienia z Zamawiającym. Deski na siedziskach i konstrukcjach wsporczych siedzisk szlifowane. Wszystkie łączniki stalowe muszą być ocynkowane. Wszystkie elementy drewniane trwale zakotwione w gruncie (posadowione na fundamentach betonowych poprzez kotwy stalowe ocynkowane). Elementy drewniane mocowane bezpośrednio w gruncie zabezpieczone przeciwwilgociowo za pomocą masy bitumicznej do wysokości 10 cm ponad powierzchnię gruntu. Wykonawca zaprojektuje tereny utwardzone z brukowca na podbudowie odpowiadającej obciążeniu wynikającym z przeznaczenia nawierzchni (miejsca przewidziane pod sanitariaty, miejsca pod wiatami drewnianymi) oraz nawierzchnie żwirowe z kruszyw o nieregularnych krawędziach i zróżnicowanej granulacji (ciągi komunikacyjne, miejsca przy wodowaniu kajaków). Zaleca się, żeby schody na skarpie były zaprojektowane w technologii żelbetowej, drewnianej lub z kamienia. Zamawiający dopuszcza zmiany ilości elementów zagospodarowania terenu oraz rozwiązań technicznych określonych w niniejszym opisie szczegółowym w uzasadnionych przypadkach. Zmiany w przedmiotowym zakresie wymagają akceptacji Zamawiającego.

10 11.1 Przystań z pomostem oraz urządzeniem brzegu Wykonawca zaprojektuje przystań z pomostem przewidzianym do całorocznego użytkowania o charakterystycznych parametrach: a) pomost o konstrukcji drewnianej, b) poszycie pomostu z desek ryflowanych, c) pomosty zabezpieczone odbojnikami, d) swobodne wsiadanie i wysiadanie z kajaków poziom pomostu ponad lustro wody w granicach od 10 cm do 20 cm, e) długość pomostu umożliwiająca cumowanie minimum 3 kajaków jednocześnie, f) pomost wyposażony w miejsce do zwodowania lub wyjmowania kajaków z wody. Wykonawca zaprojektuje wszystkie elementy przystani kajakowej trwale posadowione w gruncie (pale wbijane lub wpłukiwane, pozostałe elementy posadowione na fundamentach betonowych poprzez kotwy stalowe ocynkowane). Elementy przystani odporne na warunki atmosferyczne oraz wandaloodporne. Zamawiający dopuszcza zwodowanie kajaków oraz ich wyjmowanie bezpośrednio z brzegu, pod warunkiem, gdy warunki terenowe umożliwią taką czynność. Miejsce takie (tzw. slip) winno być odpowiednio ukształtowane w formie zatoczki odcinka brzegu jeziora o wymiarach ok. 5 m na 7,5-10 m. Zatoczka taka posiadać będzie łagodnie opadające dno od linii brzegowej do głębokości ok. 30 cm jeziora, pozbawiona mułu, korzeni, gałęzi, głazów itp. elementów przeszkadzających w wodowaniu lub wyjmowaniu kajaka. Z obu stron zatoczki brzeg umocniony na długości minimum 5 metrów, dla uniknięcia erozji brzegów. Zatoczka winna być zlokalizowana w miejscu nienarażonym na niszczenie lub zamulenie. Rysunek 1 Przykład urządzonego brzegu z pomostem i slipem 11.2 Mała architektura Wykonawca zaprojektuje obiekty małej architektury powiązane z istniejącą infrastrukturą turystyczną na przedmiotowym obszarze, w tym: - suszarka do kajaków (4 stanowiskowa) 2 kpl., - mała wiata 2 szt. każda o pow. 20 m 2 ± 1 m 2, - ławostoły 3 szt., - ławki 5 szt. - osłona na sanitariat przenośny - 1 kpl.,

11 - kosz na odpady 2 szt., - tablica informacyjno promocyjna 1 szt., - miejsce na ognisko ( palenisko ) 1 szt.; Wykonawca zaprojektuje wszystkie elementy drewniane zaimpregnowane metodą próżniowo ciśnieniową preparatem odpornym na wypłukiwanie środkami grzybo - i owadobójczymi. Dodatkowo drewno malowane dwukrotnie impregnatem koloryzującym. Kolory naturalne harmonizujące z krajobrazem i otoczeniem, w którym będą lokalizowane obiekty do uzgodnienia z Zamawiającym. Deski na siedziskach i konstrukcjach wsporczych siedzisk szlifowane. Wszystkie łączniki stalowe ocynkowane. Wszystkie elementy małej architektury, trwale zakotwione w gruncie (posadowione na fundamentach betonowych poprzez kotwy stalowe ocynkowane), odporne na warunki atmosferyczne oraz wandaloodporne. Elementy drewniane mocowane bezpośrednio w gruncie zabezpieczone przeciwwilgociowo za pomocą masy bitumicznej do wysokości 10 cm ponad powierzchnię gruntu Suszarka do kajaków Wykonawca zaprojektuje prostą drewnianą konstrukcję w formie niskiego płotku z żerdzi drewnianych, trwale zakotwioną w gruncie (posadowioną na fundamentach betonowych poprzez kotwy stalowe ocynkowane), pozwalającą na suszenie 4 kajaków rzędem ponad powierzchnią ziemi, po ich odwróceniu i ułożeniu na żerdziach. Rysunek 2 Przykładowa wizualizacja suszaki do kajaków Wiaty Wykonawca zaprojektuje wiaty przewidziane do całorocznego użytkowania, o charakterystycznych parametrach: 1) konstrukcja drewniana łączona za pomocą tradycyjnych złączy ciesielskich, 2) posadowienie na fundamentach betonowych poprzez kotwy stalowe ocynkowane, 3) dach pokryty gontem bitumicznym ułożonym na warstwie papy termozgrzewalnej na pełnym deskowaniu, 4) wszystkie elementy drewniane zaimpregnowane metodą próżniowo ciśnieniową preparatem odpornym na wypłukiwanie środkami grzybo - i owadobójczymi, dodatkowo drewno malowane dwukrotnie impregnatem koloryzującym, 5) ochrona przed wiatrem poprzez wypełnienie ścian panelami lub matami, 6) powierzchnia wiaty: 20 m 2 ± 1 m 2, 7) posadzka z brukowca z opaską zewnętrzną do 0,50 m, 8) wnętrze wiat przystosować do montażu ławostołów. Wiaty należy zaprojektować w komplecie z ławostołami.

12 Rysunek 3 Przykładowa wizualizacja wiaty Ławostoły i ławki Wykonawca zaprojektuje ławostoły i ławki z drewna (krawędziaki, półokrąglaki, okrąglaki) posadowione na fundamentach betonowych poprzez kotwy stalowe ocynkowane. Wszystkie elementy drewniane zaimpregnowane metodą próżniowo ciśnieniową preparatem odpornym na wypłukiwanie środkami grzybo - i owadobójczymi, dodatkowo drewno malowane dwukrotnie impregnatem koloryzującym. Rysunek 4 Przykładowa wizualizacja ławostołu Kosz na odpady Wykonawca zaprojektuje kosze na odpady kompatybilne z zastosowanymi rozwiązaniami projektowymi. Kosz na odpady ma składać się z: 1) pojemnika dostosowanego do umieszczenia worka foliowego, 2) stelaża posadowionego na fundamentach betonowych poprzez kotwy stalowe ocynkowane, 3) klapy zamykającej chroniącej zawartość kosza przed zwierzętami leśnymi. Wszystkie elementy drewniane zaimpregnowane metodą próżniowo ciśnieniową preparatem odpornym na wypłukiwanie środkami grzybo - i owadobójczymi, dodatkowo drewno malowane dwukrotnie impregnatem koloryzującym. Elementy metalowe ocynkowane, malowane proszkowo.

13 Rysunek 5 Przykładowa wizualizacja kosza na odpady Tablice informacyjno - promocyjne Wykonawca zaprojektuje tablicę informacyjno - promocyjną zgodnie z Koncepcją oznakowania Pomorskich Szlaków Kajakowych Rysunek 6 Przykładowa wizualizacja tablicy informacyjno - promocyjnej 11.3 Miejsce na ognisko Wykonawca zaprojektuje miejsce na ognisko składające się z następujących elementów: 1) palenisko wykonane z kamienia polnego, 2) miejsca do siedzenia z pniaków drewnianych, bali drewnianych posadowionych na fundamentach betonowych poprzez kotwy stalowe ocynkowane, Wykonawca uzgodni lokalizację miejsca na ognisko z jednostką Lasów Państwowych.

14 Rysunek 7 Przykładowa wizualizacja miejsca na ognisko Uwaga: Zamawiający dopuszcza ewentualne ograniczenie zakresu inwestycji w zakresie zaprojektowania miejsca na ognisko, w przypadku braku pozytywnego uzgodnienia koncepcji zagospodarowania terenu z jednostką Lasów Państwowych Węzeł sanitarny Wykonawca zaprojektuje osłony systemowej toalety przenośnej. Wszystkie elementy drewniane osłon zaimpregnowane metodą próżniowo ciśnieniową preparatem odpornym na wypłukiwanie środkami grzybo - i owadobójczymi, dodatkowo drewno malowane dwukrotnie impregnatem koloryzującym. Posadowione na fundamentach betonowych poprzez kotwy stalowe ocynkowane. Posadzka z brukowca z opaską zewnętrzną do 0,50 m. Rysunek 8 Przykładowa wizualizacja osłony 11.5 Przenoska Projektowana przenoska kajakowa jest konieczna w celu ominięcia przeszkody jaką jest elektrownia wodna. Wyjmowanie kajaków będzie miało miejsce w działce nr 253/11 z kolei ich wodowanie w działce 253/9.

15 Zagospodarowanie brzegów powyżej i poniżej przeszkody Wykonawca zaprojektuje przenoskę, której zadaniem będzie bezpieczne wysiadanie z kajaka i bezkolizyjne wyniesienie kajaka na brzeg. W celu powyższego Wykonawca w projekcie powinien przewidzieć wykonanie robót budowlanych, związanych z uporządkowaniem brzegów, zmianą konstrukcji nabrzeży itp. inwestycji Ciągi piesze i schody Wykonawca w miejscu występowania znacznej różnicy wysokości terenu zaprojektuje: - schody w technologii żelbetowej, drewnianej lub z kamienia, - ciągi piesze z kruszyw. Dla zapewnienia bezpieczeństwa dopuszcza się zaprojektowanie poręczy Tabliczki oznakowania (wodne i drogowe) Wykonawca zaprojektuje znaki informacyjne (wodne i drogowe) wzdłuż cieku wodnego, tj. rzeki Słupi oraz na drogach dojazdowych do planowanej przystani kajakowej zgodnie z Koncepcją oznakowania szlaków kajakowych opracowana przez Województwo Pomorskie. Miejsca lokalizacji znaków informacyjnych na terenie Gminy Dębnica Kaszubska zostały przedstawione w w/w Koncepcji, Kartach oznakowania drogowego i wodnego oraz w uszczegółowieniu oznakowania (Zał. 9.C).
