MIT515, MIT525, MIT1025, MIT1525 Mierniki rezystancji izolacji 5 kv, 10 kv i 15 kv

Transkrypt

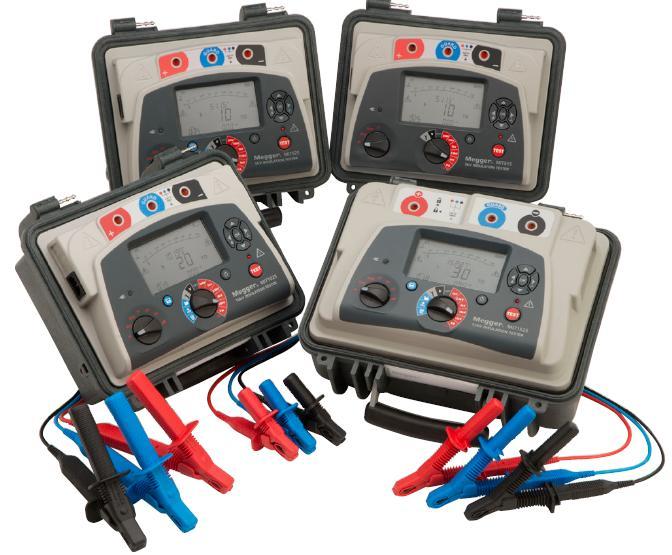

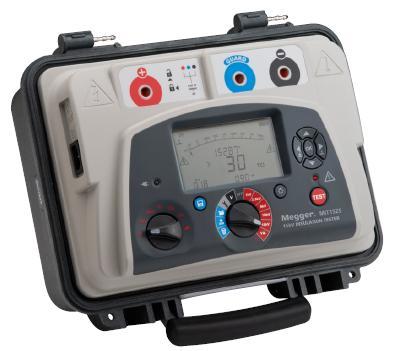

1 MIT515, MIT525, MIT1025, MIT1525 Mierniki rezystancji izolacji 5kV, 10 kv, 15 kv MIT515, MIT525, MIT1025, MIT1525 Mierniki rezystancji izolacji 5 kv, 10 kv i 15 kv Zakres pomiaru rezystancji do 35 TΩ Kategoria przepięciowa CATIV 1000 V do 3000 m Podwójna obudowa zapewniająca dodatkową ochronę użytkownika Możliwość zasilania z sieci elektrycznej przy rozładowanym akumulatorze Szybko ładowany akumulator Li ion Rozbudowana pamięć ze znacznikiem daty i godziny OPIS Oferta nowej serii mierników rezystancji izolacji firmy Megger, obejmującej modele urządzeń MIT515, MIT525, MIT1025 i MIT1525, adresowana jest przede wszystkim do producentów sprzętu elektrycznego i zakładów przemysłowych. Model MIT1525 o najwyższych parametrach pozwala na wykonanie pomiarów rezystancji izolacji napięciem stałym do wartości 15 kv z maksymalnym zakresem pomiaru 30 TΩ i dokładnością ±5% w przedziale rezystancji od 1 MΩ do 3 TΩ. Model podstawowy MIT515 wyposażony jest w funkcje pomiaru rezystancji izolacji (IR), wskaźnika polaryzacji (PI) i współczynnika absorpcji dielektrycznej (DAR), ale nie posiada pamięci. Modele MIT525, MIT1025 i MIT1525 wyposażone są w pełen zestaw funkcji pomiarowych i diagnostycznych oraz w pamięć pomiarów z możliwością przesyłania danych do komputera PC. W konstrukcji przyrządów wiele uwagi poświęcono cechom zwiększającym wydajność pomiarów. Urządzenia wyposażono w szybko ładowane akumulatory litowo jonowe. Trzydziestominutowe ładowanie akumulatora umożliwia wykonywanie pomiarów przez ponad 60 minut. Po rozładowaniu akumulatora miernik można zasilać również z sieci elektrycznej. MIT515: 5 kv, pomiar rezystancji izolacji (IR) i testy diagnostyczne PI i DAR, brak pamięci pomiarów. MIT525: 5 kv, pomiar rezystancji izolacji (IR) i testy diagnostyczne PI, DAR, DD (depolaryzacja dielektryka), SV (pomiar napięciem schodkowo narastającym), test rampy (pomiar napięciem płynnie narastającym), pamięć pomiarów, zegar czasu rzeczywistego do oznaczania pomiarów w pamięci datą i godziną, możliwość wywołania pomiaru z pamięci na ekran i przesyłania danych przez złącze USB do aplikacji PowerDB uruchomionej w komputerze PC. MIT1025: 10 kv, pomiar rezystancji izolacji (IR) i testy diagnostyczne PI, DAR, DD, SV, test rampy (pomiar napięciem płynnie narastającym), pamięć pomiarów, zegar czasu rzeczywistego do oznaczania pomiarów w pamięci datą i godziną, możliwość wywołania pomiaru z pamięci na ekran i przesyłania danych przez złącze USB do aplikacji PowerDB uruchomionej w komputerze PC. MIT1525: 15 kv, pomiar rezystancji izolacji (IR) i testy diagnostyczne PI, DAR, DD, SV i test rampy (pomiar napięciem płynnie narastającym), pamięć pomiarów, zegar czasu rzeczywistego do oznaczania pomiarów w pamięci datą i godziną, możliwość wywołania pomiaru z pamięci na ekran i przesyłania danych przez złącze USB do aplikacji PowerDB uruchomionej w komputerze PC. Bezpieczeństwo obsługi jest integralną cechą mierników serii MIT. Modele 5 kv i 10 kv posiadają kategorię pomiarową CAT IV 600 V do 3000 m a model 15 kv kategorię CAT IV 1000 V do wysokości 3000 m. Oferowany jest szeroki asortyment przewodów pomiarowych w podwójnej izolacji 5 kv i 10 kv a także dla modelu MIT1525 zestaw przewodów pomiarowych 15 kv podwójnie izolowanych zakończonych specjalnie zabezpieczonymi chwytakami o wartości znamionowej izolacji 15 kv. Przewody pomiarowe 15 kv dostarczane są w pokrowcu transportowym. Pomiary wysokim napięciem należy przeprowadzać stosując wymagane środki ochrony osobistej, przede wszystkim rękawice elektroizolacyjne o odpowiednich parametrach. Mierniki rezystancji izolacji serii MIT mają podwójną konstrukcję obudowy. Zadaniem zewnętrznej obudowy jest ochrona przyrządu przed uderzeniami i upadkami, wewnętrzna obudowa pełni rolę zapory ogniotrwałej.

2 Z zamkniętą obudową mierniki serii MIT posiadają klasę szczelności IP65, co skutecznie zapobiega przedostawaniu się wilgoci i pyłu do wnętrza instrumentu. Intuicyjny interfejs użytkownika znakomicie ułatwia obsługę przyrządów skracając maksymalnie czas potrzebny na opanowanie zasad użytkowania i metod pomiaru. Mierniki są obsługiwane za pośrednictwem dwóch czytelnie opisanych przełączników obrotowych i kilku przycisków funkcyjnych a wyniki wielu mierzonych parametrów prezentowane są jednocześnie na dużym podświetlanym ekranie ciekłokrystalicznym. Wewnątrz pokrywy miernika umieszczono skróconą graficzną instrukcję obsługi. W trybie pomiaru rezystancji izolacji dostępnych jest pięć stałych zakresów napięcia probierczego i dodatkowo jeden definiowany przez użytkownika. Wstępnie definiowane testy diagnostyczne uwzględniają pomiar wskaźnika polaryzacji (PI), współczynnika absorpcji dielektrycznej (DAR), wskaźnika depolaryzacji dielektryka (DD), pomiary napięciem narastającym schodkowo (SV) i pomiar napięciem liniowo narastającym (test rampy). Podwójnie izolowane przewody pomiarowe wyposażone są chwytaki w podwójnej izolacji: średnie o wartości znamionowej 3kV będącej odpowiednikiem pojedynczej izolacji 6kV albo duże 5 kv odpowiadające pojedynczej izolacji 10 kv. Napięcie znamionowe izolacji przewodów pomiarowych przeznaczonych dla modelu MIT1525 wynosi 15 kv. Wyniki zapisywane są w rozbudowanej pamięci wraz ze znacznikiem daty i godziny wykonania testu. Zapisane w pamięci pomiary można wyświetlić w dowolnej chwili na ekranie przyrządu a także przesłać za pośrednictwem w pełni izolowanego złącza USB do specjalistycznego oprogramowania Power DB w wersji Pro, Advanced lub Lite uruchomionego w komputerze (dotyczy modeli MIT525, MIT1025 i MIT1525).. CECHY I MOŻLIWOŚCI SPRZĘTU Pomiar rezystancji: 30 TΩ napięciem 15 kv, 20 TΩ napięciem 10 kv i 10 TΩ napięciem 5 kv Testy diagnostyczne IR, IR(t), DAR, PI, DD, SV i test napięciem płynnie narastającym (rampa) Duży prąd wyjściowy: prąd zwarcia 3 ma Duża odporność na zakłócenia: 3 ma w przypadku mierników 5 kv i 10 kv, 6 ma w mierniku 15 kv Akumulator Li ion: do 6 godzin pomiarów w cyklu 5kV na obciążeniu 100 MΩ, spełnia wymagania normy IEC 2133 Duży wyświetlacz LCD z podświetleniem Funkcja woltomierza (30 V do 660 V) AC i DC Rozbudowana pamięć, wywoływanie pomiarów z pamięci na ekran, zegar czasu rzeczywistego do oznaczania pomiarów w pamięci (MIT525, MIT1025 i MIT1525) Pobieranie danych z pamięci przez złącze USB (MIT525, MIT1025 i MIT1525) Opcja zapisu temperatury z wynikami pomiarów (parametr mierzony zewnętrznym instrumentem; funkcja dostępna w MIT525, MIT1025 i MIT1525) Oprogramowanie komputerowe PowerDB Lite do zarządzania wynikami pomiarów (MIT525, MIT1025 i MIT1525) Mierniki MIT515, MIT525 i MIT1025 posiadają kategorię pomiarową CAT IV 600 V (utrzymywaną do wysokości 3000 m n.p.m.) Miernik MIT1525 posiada kategorię pomiarową CAT IV 1000 V (utrzymywaną do wysokości 3000 m n.p.m.) ZASTOSOWANIA Pomiar rezystancji izolacji (IR) jest pomiarem ilościowym służącym do oceny stanu elektrycznych układów izolacyjnych. Obszar zastosowań obejmuje badania izolacji kabli, transformatorów, silników, generatorów, wyłączników elektroenergetycznych i przepustów. Najczęściej wykonywanym pomiarem jest jednominutowy pomiar rezystancji oraz pomiar dziesięciominutowy w celu uzyskania współczynnika polaryzacji (PI), który obliczany z ilorazu wartości R 10min / R 1min i jest niezależny od temperatury.

3 DANE TECHNICZNE Sieciowe napięcie zasilania Mierniki 5 kv i 10 kv Vrms, Hz, 100A Miernik 15 kv Vrms, Hz, 200A Akumulator 11,1 V, 5,2 Ah, litowo-jonowy, spełnia wymagania normy IEC , miernik MIT1525 wyposażony jest w dwa akumulatory Czas pracy z zasilaniem akumulatorowym MIT515 i MIT525 MIT1025 MIT1525 Czas ładowania akumulatora Napięcia pomiarowe MIT515 i MIT525 MIT1025 MIT1525 Napięcie pomiarowe definiowane przez użytkownika Dokładność napięcia probierczego Zakres rezystancji Dokładność pomiaru (w temp. 23 C) Typowo 6 godzin pracy w cyklu ciągłym przy 5 kv z obciążeniem 100 MΩ Typowo 4,5 godzin pracy w cyklu ciągłym przy 10kV z obciążeniem 100 MΩ Typowo 4,5 godzin pracy w cyklu ciągłym przy 15kV z obciążeniem 100 MΩ 2,5 godziny ze stanu głębokiego rozładowania, 2 godziny ze stanu przeciętnego rozładowania 250 V, 500 V, 1000 V, 2500 V, 5000 V i definiowane przez użytkownika ( ) 500 V, 1000 V, 2500 V, 5000 V, V i definiowane przez użytkownika ( ) 1000 V, 2500 V, 5000 V, V, V i definiowane przez użytkownika ( ) 100 V do 1 kv z krokiem 10 V 1 kv do 5 kv z krokiem 25 V 5 kv do 15 kv z krokiem 25 V +4%, 0%, ±10V znamionowego napięcia pomiaru przy obciążeniu 1GΩ (0 C do +30 C) 10 kω do 15 TΩ (mierniki 5 kv) 10 kω do 35 TΩ (miernik 10 kv) 10 kω do 35 TΩ (miernik 15 kv) MIT515, MIT V 2500 V V 500 V 250 V ±5%, od 1MΩ do: 1 TΩ 500 GΩ 200 GΩ 100 GΩ 50 GΩ ±20%, od 1MΩ do: 10 TΩ 5 TΩ 2 TΩ 1 TΩ 500 GΩ MIT V V V V 500 V ±5%, od 1MΩ do: 2 TΩ 1 TΩ 500 GΩ 200 GΩ 100 GΩ ±20%, od 1MΩ do: 20 TΩ 10 TΩ 5 TΩ 2 TΩ 1 TΩ MIT V V V V V ±5% od 1MΩ do: 3 TΩ 2 TΩ 1 TΩ 500 GΩ 200 GΩ ±20% od 1MΩ do: 30 TΩ 20 TΩ 10 TΩ 5 TΩ 2 TΩ Zacisk ekranujący GUARD maksymalny dodatkowy błąd rezystancji 1% przy ekranowaniu ścieżki upływu 250 kω podczas pomiaru obciążenia 100 MΩ Zakres skali analogowej Zakres skali cyfrowej Prąd zwarcia/ładowania pojemności obc. Alarm niskiej rezystancji Ładowanie pojemności: Rozładowanie pojemności MIT515, MIT525 MIT1025 MIT1525 Zakres pomiaru pojemności (powyżej 500V) Dokładność pomiaru pojemności 100 kω do 10 TΩ 10 kω do maksymalnej wartości jak wyżej 3 ma przy 5 kv, 10 kv i 15 kv 100 kω do 10 GΩ <3s/µF do 5 kv prądem 3 ma <5s/µF do 10 kv prądem 3 ma <7,5s/µF do 15 kv prądem 3 ma <120 ms/µf dla rozładowania od 5 kv do 50 V <250 ms/µf dla rozładowania od 10 kv do 50V <3500 ms/µf dla rozładowania od 15 kv do 50 V 10 nf do 25 µf w zależności od napięcia pomiaru ±10% ±5 nf

4 Zakres pomiaru prądu Dokładność pomiaru prądu 0,01 na do 6 ma ±5% ± 0,2 na dla wszystkich napięć (23 C) Odporność na zakłócenia MIT515, MIT525: 3 ma od 450 V do 5 kv Zakres pomiarowy woltomierza MIT1025: MIT1525: 3 ma od 960 V do 10 kv 6 ma od 2100 V do 15 kv 30 V do 660 V AC lub DC, 45 Hz 65 Hz Dokładność woltomierza ±3% ±3V Zakres licznika czasu 99 minut 59 sekund, minimalne ustawienie: 15 sekund Pojemność pamięci Rodzaje pomiarów (tryby pracy) MIT515: MIT525, MIT1025, MIT1525: Interfejsy komunikacyjne Transmisja w czasie rzeczywistym 5,5 godzin rejestracji z interwałem 5 sekund, IR, IR(t), DAR, PI IR, IR(t), DAR, PI, SV, DD, pomiar napięciem płynnie narastającym (test rampy) USB typ B (mierniki MIT525, MIT1025, MIT1525) 1 odczyt na sekundę (rezystancja, prąd i napięcie) przez USB (mierniki MIT525, MIT1025, MIT1525) PARAMETRY ŚRODOWISKOWE I BEZPIECZEŃSTWO Maksymalna wysokość n.p.m m (wszystkie modele mierników) Zakres temperatur roboczych -20 C do +50 C Zakres temperatur składowania -25 C do +65 C Wilgotność względna 90% bez kondensacji przy 40 C Klasa szczelności IP65 (z zamkniętą pokrywą), IP40 (z otwartą pokrywą) Bezpieczeństwo Spełnia wymagania normy IEC : MIT515, MIT525, Mit1025: CAT IV 600 V do 3000 m n.p.m. Kompatybilność elektromagnetyczna Wymiary fizyczne (dł. x szer. x wys.) Masa MIT1525: CAT IV 1000 V do 3000 m n.p.m. Spełnia wymagania normy IEC MIT515, MIT525 i MIT1025: 315 mm x 285 mm x 181 mm MIT1525: 360 mm x 305 mm x 194 mm MIT515, MIT525 i MIT1025: 4,5 kg MIT1525: 6,5 kg PRZEWODY POMIAROWE NA WYPOSAŻENIU (DOSTARCZANE W KOMPLECIE Z MIERNIKIEM) Mierniki rezystancji izolacji MIT515, MIT525, MIT1025 i MIT1525 dostarczane są w komplecie z przewodami pomiarowymi spełniającymi wymagania normy IEC :2008. Modele 5 kv wyposażone są w standardzie w zestaw przewodów pomiarowych o długości 3 metrów zakończonych izolowanymi chwytakami średniej wielkości. Mierniki 10 kv dostarczane są z dwoma zestawami przewodów pomiarowych o długości 3 metrów: zestawem z izolowanymi chwytakami średniej wielkości i drugim zestawem z dużymi chwytakami w izolacji odpowiedniej do napięcia 10 kv. Modele 15 kv wyposażone są w zestaw przewodów pomiarowych 3 metrowych z dużymi chwytakami w izolacji odpowiedniej do napięcia 15 kv. Przewody pomiarowe zostały zaprojektowane w oparciu o długoletnie doświadczenie firmy Megger w dziedzinie pomiarów rezystancji izolacji i wykonane z wysokiej jakości materiałów z wykorzystaniem najnowszych technologii. Konstrukcja przewodów spełnia normę IEC :2008, która wymaga zastosowania pełnej izolacji chwytaków. MODELE 5 KV I 10 KV: ZESTAW PRZEWODÓW Z IZOLOWANYMI CHWYTAKAMI ŚREDNIEJ WIELKOŚCI, 3 x 3m Napięcie znamionowe izolacji: 12 kv DC (oznaczone na przewodach) Typ przewodów: giętkie (linka), podwójnie izolowane (wewnętrzna izolacja koloru białego w celu ułatwienia wykrycia uszkodzenia zewnętrznej warstwy)

5 Przewody tego typu dostarczane sa w komplecie z miernikami MIT515, MIT525 i MIT1025. Konstrukcja chwytaków umożliwia ich zapięcie na elementach testowanych obiektów o większej średnicy, również w miejscach o ograniczonej przestrzeni. Rolą izolacji jest ochrona użytkownika przed napięciem wyjściowym miernika 5 kv lub 10 kv (pracującym na zakresie poniżej 6 kv). W żadnym wypadku nie można zakładać, że izolacja chwytaków ochroni użytkownika przed napięciem występującym na elementach czynnych instalacji kategorii przepięciowej CAT IV w systemie zasilania o wartości skutecznej wyższej niż 600 V AC. MODEL 15 KV: ZESTAW PRZEWODÓW Z IZOLOWANYMI CHWYTAKAMI ŚREDNIEJ WIELKOŚCI, 3 x 3m Napięcie znamionowe izolacji: 15 kv DC (oznaczone na przewodach) Typ przewodów: giętkie (linka), podwójnie izolowane (wewnętrzna izolacja koloru białego w celu ułatwienia wykrycia uszkodzenia zewnętrznej warstwy) Można zamówić przewody o niestandardowej długości, odpowiedniej do przewidzianego zastosowania. W tym celu należy skontaktować się z przedstawicielem firmy Megger. Może obowiązywać minimalna ilość zamawianych akcesoriów. Przewody tego typu dostarczane sa w komplecie z miernikiem MIIT1525. Konstrukcja chwytaków umożliwia ich zapięcie na elementach testowanych obiektów o większej średnicy, również w miejscach o ograniczonej przestrzeni. Rolą izolacji jest ochrona użytkownika przed napięciem wyjściowym miernika 15 kv (pracującym na zakresie poniżej 6kV). W żadnym wypadku nie można zakładać, że Izolacja chwytaków ochroni użytkownika przed napięciem występującym na elementach czynnych instalacji kategorii przepięciowej CAT IV w systemie zasilania o wartości skutecznej wyższej niż 1000 V AC. ZESTAW PRZEWODÓW Z DUŻYMI IZOLOWANYMI CHWYTAKAMI, 3 x 3 m Zestaw przewodów dla miernika 10 kv Napięcie znamionowe izolacji: 12 kv DC (oznaczone na przewodach) Typ przewodów: giętkie (linka), podwójnie izolowane (wewnętrzna izolacja koloru białego w celu ułatwienia wykrycia uszkodzenia zewnętrznej warstwy) Zestaw przewodów dla miernika 15 kv Napięcie znamionowe izolacji: 18 kv DC (oznaczone na przewodach) Typ przewodów: giętkie (linka), podwójnie izolowane (wewnętrzna izolacja koloru białego w celu ułatwienia wykrycia uszkodzenia zewnętrznej warstwy) Zestawy te dostarczane są w standardzie z miernikami MIT1025 i MIT1525 (znamionowa wartość dopuszczalnego napięcia zależy od modelu miernika). Duże chwytaki przeznaczone są do zapinania na większych elementach testowanych obiektów. Rolą izolacji jest ochrona użytkownika przed napięciem wyjściowym miernika 5 kv, 10 kv lub 15 kv. W żadnym wypadku nie można zakładać, że izolacja chwytaków ochroni użytkownika przed napięciem występującym na elementach czynnych instalacji kategorii przepięciowej CAT IV w systemie zasilania o wartości skutecznej wyższej niż 600 V AC. Przewody pomiarowe i chwytaki mają konstrukcję ułatwiającą łączenie z elementami różnych systemów elektrycznych (przy wyłączonym napięciu zasilania tych systemów) w celu wykonania pomiarów rezystancji izolacji. Obowiązkiem wykonującego pomiary jest zastosowanie wszelkich procedur i środków ochrony osobistej określonych w przepisach BHP i sprawdzenie przed przystąpieniem do pomiarów, czy badany system jest bezpieczny. Badane obiekty mogą cechować się dużą pojemności elektryczną, która po naładowaniu do wartości napięcia probierczego może stanowić śmiertelne zagrożenie dla użytkownika w przypadku dotknięcia odsłoniętych części układu pomiarowego, takich jak metalowe elementy przewodów pomiarowych i chwytaków. Przed dotknięciem miejsc połączeń należy zawsze rozładować pojemność badanego obiektu do bezpiecznej wartości napięcia.

6 PRZEZNACZONE DO CODZIENNEGO UŻYTKU Przewody pomiarowe są niezwykle ważnym elementem precyzyjnych instrumentów pomiarowych i powinny cechować się bezpieczeństwem użytkowania, długą żywotnością i zdolnością niezawodnego łączenia z różnymi typami badanych obiektów spotykanymi w codziennych zastosowaniach. Przewody pomiarowe firmy Megger spełniają te wymogi zarówno pod względem bezpieczeństwa i praktyczności użytkowania. RYGLOWANE WTYKI W IZOLACJI WYSOKONAPIECIOWEJ, NIEODŁĄCZANE CHWYTAKI Wszystkie przewody pomiarowe firmy Megger przeznaczone do współpracy z miernikami rezystancji izolacji 5 kv, 10 kv i 15 kv wyposażone są w wyjątkowe w swoim rodzaju wtyki WN bezpiecznie ryglujące się w gniazdach pomiarowych instrumentów. Chwytaki zamontowane są do przewodów na stałe. Taka konstrukcja przewodów zmniejsza ryzyko przypadkowej utraty kontaktu elektrycznego, co jest szczególnie istotne w pomiarach obiektów o dużej pojemności elektrycznej, np. długich kabli, które w stanie naładowanym mogą stanowić śmiertelne zagrożenie dla użytkownika. Aby zaryglować wtyk przewodu pomiarowego w gnieździe miernika należy po wciśnięciu go do gniazda przekręcić tak, by strzałki na kołnierzu ochronnym wtyku ustawione były równolegle do górnej krawędzi obudowy instrumentu jak na rysunku poniżej. Aby wyjąć wtyk z gniazda należy go najpierw przekręcić w gnieździe o kąt 90. Również ze względów bezpieczeństwa chwytaki są na stałe przymocowane do przewodów pomiarowych. BEZPIECZNA I PRAKTYCZNA KONSTRUKCJA IZOLACJI CHWYTAKÓW Ruchome osłony izolacyjne metalowych szczęk chwytaka chronią przed bezpośrednim dotykiem w momencie, gdy chwytak jest całkowicie zamknięty i wycofują się, gdy szczęki chwytaka zapinane są na badanym obiekcie umożliwiając tym samym kontakt elektryczny. Odstępy izolacyjne powietrzne i powierzchniowe chwytaków zaprojektowanych przez firmę Megger są testowane z użyciem standardowego palca testowego IEC. PRAKTYCZNA KONSTRUKCJA SZCZĘK CHWYTAKÓW Zaokrąglone szczęki chwytaków zapewniają pewne uchwycenie badanych obiektów a płaskie końcówki na przedzie szczęk pozwalają na uzyskanie doskonałego kontaktu z pojedynczymi przewodami.

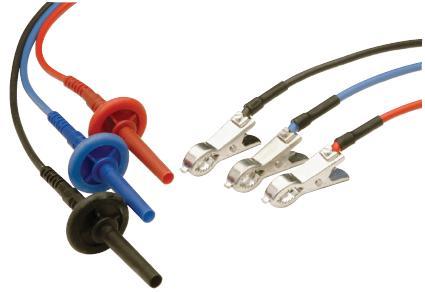

7 PRZEWODY POMIAROWE OPCJONALNE (WYPOSAŻENIE DODATKOWE) PRZEWODY POMIAROWE ZE ŚREDNIMI I DUŻYMI CHWYTAKAMI Zestawy przewodów pomiarowych zakończonych średnimi i dużymi chwytakami opisane w części dotyczącej wyposażenia standardowego dostępne są także (opcjonalnie) w długościach 5m, 8m, 10m i 15m. Symbole katalogowe tych zestawów podane są na liście zamieszczonej na końcu karty katalogowej. Można również zamówić przewody o długościach niestandardowych według potrzeb użytkownika lub do szczególnych zastosowań. W tym celu należy skontaktować się z przedstawicielem firmy Megger. Może obowiązywać minimalna ilość zamówionych zestawów. Zestawy dostępne dla wszystkich modeli mierników serii MIT: ZESTAW PRZEWODÓW POMIAROWYCH Z KOMPAKTOWYMI CHWYTAKAMI BEZ IZOLACJI Chwytaki tego typu przeznaczone są do łączenia z obiektami o utrudnionym dostępie. Napięcie znamionowe izolacji: 12 kv DC (oznaczone na przewodach) Typ przewodów: giętkie (linka), podwójnie izolowane (wewnętrzna izolacja koloru białego w celu ułatwienia wykrycia uszkodzenia zewnętrznej warstwy) Odpowiednie dla mierników: MIT515, MIT525 i MIT1025 Podczas łączenia i rozłączania z obiektami pomiaru należy zachować najwyższą ostrożność ze względu na brak izolacji chwytaków. EKRANOWANE PRZEWODY POMIAROWE 5 kv lub 10 kv Z KOMPAKTOWYMI CHWYTAKAMI BEZ IZOLACJI Chwytaki tego typu przeznaczone są do łączenia z obiektami o utrudnionym dostępie. Podczas łączenia i rozłączania z obiektami pomiaru należy zachować najwyższą ostrożność ze względu na brak izolacji chwytaków. Ekranowany zestaw przewodów pomiarowych składa się z następujących elementów: Ekranowany przewód w kolorze czarnym (biegun ujemny) Nieekranowany przewód w kolorze czerwonym (biegun dodatni) Napięcie znamionowe izolacji: 5 kv albo 10 kv DC Typ przewodów: giętkie (linka), ekranowane PVC Odpowiednie dla mierników: MIT515, MIT525 i MIT1025 Uwaga: zastosowanie ekranowanych przewodów pomiarowych jest istotne podczas pracy w środowisku zaszumionym a także w przypadkach, gdy niewielki upływ prądu przez izolację przewodów może stanowić problem. EKRANOWANE PRZEWODY POMIAROWE 15 kv Z DUŻYMI IZOLOWANYMI CHWYTAKAMI Przemieszczanie się względem siebie długich nieekranowanych przewodów pomiarowych w pomiarach stałoprądowych powoduje zmiany pojemności elektrycznej między przewodami. Zmienność pojemności w czasie generuje w przewodach niewielkie prądy nakładające się na mierzony prąd upływowy. Dodatkowe zakłócenia mogą pochodzić z sąsiednich kabli lub z wyładowań koronowych na elementach wysokiego napięcia, takich jak izolatory przepustowe, prowadząc do niestabilnych odczytów. Zakłócenia można znacznie zredukować stosując ekranowane przewody pomiarowe. Ekranowany zestaw przewodów pomiarowych składa się z następujących elementów: Ekranowany przewód w kolorze czarnym (biegun ujemny) Nieekranowany przewód w kolorze czerwonym (biegun dodatni)

8 Napięcie znamionowe izolacji: 15 kv DC Typ przewodów: giętkie (linka), ekranowane PVC Odpowiednie dla mierników: MIT1525 Uwaga: zastosowanie ekranowanych przewodów pomiarowych jest istotne podczas pracy w środowisku zaszumionym a także w przypadkach, gdy niewielki upływ prądu przez izolację przewodów może stanowić problem. PRZEWODY POMIAROWE DO BADANIA OBWODÓW STEROWNICZYCH Zestaw przewodów zakończonych sondami ostrzowymi z nakładanymi zaciskami krokodylkowymi przeznaczony jest do wykonywania pomiarów na obwodach niskiego napięcia napięciem probierczym o maksymalnej wartości 1 kv. Napięcie znamionowe izolacji: 1 kv DC Zadaniem izolacji tych przewodów jest ochrona użytkownika przed napięciem probierczym mierników rezystancji izolacji Megger 5 kv, 10 kv i 15 kv pracujących na zakresie nie wyższym niż 1 kv. Przewodów tego typu nie należy stosować, jeśli napięcie probiercze jest wyższe niż 1 kv. PRZEWODY POMIAROWE Z SONDAMI OSTRZOWYMI I ZACISKAMI KROKODYLKOWYMI CHRONIONE BEZPIECZNIKAMI Zestaw przewodów pomiarowych chronionych bezpiecznikami i zakończony wymiennymi sondami ostrzowymi lub zaciskami krokodylkowymi przeznaczony jest do pomiarów obwodów niskiego napięcia napięciem probierczym o maksymalnej wartości 1 kv. Zestaw ten, zgodny z zaostrzonymi brytyjskimi przepisami bezpieczeństwa GS38, wyposażony jest w bezpieczniki FF500 ma o zdolności wyłączania (bez łuku elektrycznego) 50 ka, pozwalającymi na bezpieczne pomiary rezystancji izolacji miernikami MIT515, MIT525, MIT1025 i MIT1525 pracującymi na niskim zakresie napięcia probierczego. Napięcie znamionowe izolacji: 1 kv DC Zadaniem izolacji tych przewodów jest ochrona użytkownika przed napięciem probierczym mierników rezystancji izolacji Megger 5 kv, 10 kv pracujących na zakresie nie wyższym niż 1 kv. Przewodów tego typu nie należy stosować, jeśli napięcie probiercze jest wyższe niż 1 kv. Więcej informacji na temat zestawów przewodów pomiarowych dla mierników rezystancji izolacji można znaleźć w artykule poświęconym tej kwestii dostępnym na stronie internetowej

9 INFORMACJE DLA ZAMAWIAJĄCEGO Opis Nr kat. Opis Nr kat. MIT515 UK Zestawy przewodów pomiarowych WN (MIT515, MIT515 US MIT525, MIT1025) MIT515 EU Można zamówić również przewody o niestandardowych MIT515 AU MIT525 UK MIT525 US długościach do szczególnych zastosowań. W tym celu należy skontaktować się z przedstawicielem firmy Megger. Mogą obowiązywać minimalne ilości zamówionych akcesoriów. MIT525 EU x5m ze dużymi chwytakami w izolacji MIT525 AU x8m ze dużymi chwytakami w izolacji MIT1025 UK x10m ze dużymi chwytakami w izolacji MIT1025 US x15m ze dużymi chwytakami w izolacji MIT1025 EU x5m ze średnimi chwytakami w izolacji MIT1025 AU x8m ze średnimi chwytakami w izolacji MIT1525 UK x10m ze średnimi chwytakami w izolacji MIT1525 US x15m ze średnimi chwytakami w izolacji MIT1525 EU Zestaw przewodów pomiarowych 3x3m z MIT1525 AU kompaktowymi chwytakami bez izolacji Zestaw przewodów pomiarowych 3x5m z Akcesoria na wyposażeniu kompaktowymi chwytakami bez izolacji Kabel zasilania z sieci elektrycznej Ekranowany kabel USB z filtrami EMC Płyty CD z instrukcją obsługi i oprogramowaniem Power DB Lite Akcesoria na wyposażeniu (mierniki 5 kv, 10 kv i 15 kv) Przewody pomiarowe z chwytakami izol. średnimi (MIT515 i MIT525), 3x3m Przewody pomiarowe z chwytakami izol. dużymi (tylko MIT1025), 3x3m Przewody pomiarowe z chwytakami izol. dużymi 15 kv (MIT1525), 3x3m Akcesoria dodatkowe zestawy przewodów pomiarowych 1 kv (MIT515, MIT525 i MIT1025) Zestaw przewodów chronionych bezpiecznikami, zakończonych sondami ostrzowymi i chwytakami Zestaw testowy do obwodów sterowniczych Akcesoria dodatkowe zestawy przewodów pomiarowych 1 kv (MIT1525) Zestaw 2 x1,25m zakończony sondami ostrzowymi i chwytakami Zestaw testowy do obwodów sterowniczych (2 x 3m) Zestaw przewodów pomiarowych 3x15m z kompaktowymi chwytakami bez izolacji Zestawy przewodów pomiarowych WN (MIT1525) 3x5m z dużymi chwytakami w izolacji x10m z dużymi chwytakami w izolacji x15m z dużymi chwytakami w izolacji x3m ze średnimi chwytakami w izolacji x10m ze średnimi chwytakami w izolacji Zestawy ekranowanych przewodów WN (MIT515, MIT525, MIT1025) Zestaw 5 kv ekranowanych przewodów pomiarowych 3m, z chwytakami bez izol Zestaw 5 kv ekranowanych przewodów pomiarowych 15m, z chwytakami bez izol. Zestaw 10 kv ekranowanych przewodów pomiarowych 3m, z chwytakami bez izol. Zestaw 10 kv ekranowanych przewodów pomiarowych 10m, z chwytakami bez izol Zestaw 10 kv ekranowanych przewodów pomiarowych 15m, z chwytakami bez izol Zestawy ekranowanych przewodów WN (MIT1525) 3m, 15 kv z dużymi izolowanymi chwytakami, dostarczane w pokrowcu m, 15 kv z dużymi izolowanymi chwytakami, dostarczane w pokrowcu m, 15 kv z dużymi izolowanymi chwytakami, dostarczane w pokrowcu 20m, 15 kv z dużymi izolowanymi chwytakami, dostarczane w pokrowcu INNE CB101, skrzynka kalibracyjna 5 kv Świadectwo kalibracji producenta CB Świadectwo kalibracji UKAS CB

10 PORÓWNANIE MOŻLIWOŚCI POMIAROWYCH MIERNIKÓW SERII MIT MIT515 MIT525 MIT1025 MIT1525 Maksymalne napięcie wyjściowe 5 kv 5 kv 10 kv 15 kv Maksymalna mierzona rezystancja 10 TΩ 10 TΩ 20 TΩ 30 TΩ Dokładność pomiaru od 1 MΩ ±5% 1 TΩ ±20% do 10 TΩ ±5% 1 TΩ ±20% do 10 TΩ ±5% 2 TΩ ±20% do 20 TΩ ±5% 3 TΩ ±20% do 35 TΩ Wyjściowy prąd zwarcia 3 ma 3 ma 3 ma 3 ma Odporność na zakłócenia 3 ma 3 ma 3 ma 6 ma Kategoria przepięciowa (do maks. wysokości n.p.m.) CATIV 600V CATIV 600V CATIV 600V CATIV 1000V Maksymalna wysokość n.p.m m 3000 m 3000 m 3000 m Czas ładowania akumulatorów 2,5 godz. 2,5 godz. 2,5 godz. 2,5 godz. Czas pracy przy zasilaniu z akumulatora 6 godz. 6 godz. 4,5 godz. 4,5 godz. Złącze USB Zdalne sterowanie przez złącze USB * * * Komunikacja Bluetooth * * * Pamięć pomiarów Zapis temperatury mierzonej zewn. czujnik. Zapis wilgotności mierzonej zewn. czujnik. * * * Znaczniki daty/godziny pomiarów w pamięci Masa 4,5 kg 4,5 kg 4,5 kg 6,5 kg Łatwa obsługa przełącznikami obrotowymi Wyświetlacz cyfrowy z symulacją skali analogowej Podświetlenie ekranu Pomiar napięcia wyjściowego Funkcja woltomierza Domyślny pomiar napięcia * Funkcje dostępne tylko w miernikach serii S1 Polska Wielka Brytania USA ISO Megger Sp. z o.o. Archcliffe Road, Dover 4271 Bronze Way ISO 9001:2008 ul. Słoneczna 42 A CT17 9EN England Dallas TX USA Cert. nr Stara Iwiczna T: +44 (0) T (tylko USA) T: F: +44 (0) T F: UKsales@megger.com F Megger jest zastrzeżonym info.pl@megger.com USsales@megger.com znakiem towarowym
