1 OGRODZENIA TYMCZASOWE Katalog produktów

2 NASZE PRODUKTY 3 OGRODZENIA TYMCZASOWE AŻUROWE 4 BRAMY I FURTKI AŻUROWE 8 OGRODZENIA PEŁNE 10 BARIERKI PRZESTAWNE 12 BARIERY PRZESTAWNE LEKKIE Z POLIETYLENU 16 AKCESORIA 17 RYSUNKI TECHNICZNE 20 Kompleksowa oferta firmy SALVADA w zakresie ogrodzeń tymczasowych pozwala na zaspokojenie potrzeb najbardziej wymagających klientów. Nasze ogrodzenia ze względu na prostotę montażu, możliwość rozbudowy oraz trwałość wykonania są najlepszym sposobem na zabezpieczenie placu budowy, magazynu, terenu składowego, ale także imprez plenerowych, parkingów czy tymczasowych ciągów komunikacyjnych. Dzięki stałemu utrzymywaniu odpowiednio wysokich stanów magazynowych oraz doskonale zorganizowanej logistyce, nasze produkty dostarczamy na terenia całej Polski oraz Europy w atrakcyjnych terminach przy zachowaniu konkurencyjnych poziomów cenowych. SALVADA Kokoszyński Garncarz s.c. PRZECŁAW 81A/ PRZECŁAW biuro@salvada.pl SZYBKA DOSTAWA na terenie całej Polski 2

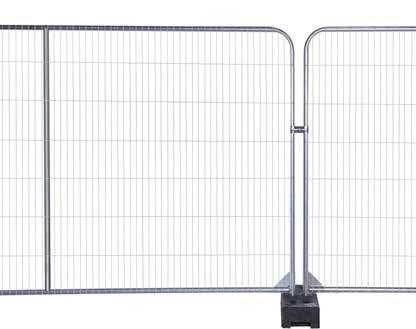

3 NASZE PRODUKTY Przęsła ażurowe Ogrodzenia ażurowe składają się z ocynkowanej ramy wypełnionej stalową siatką. Dostępne w wersji standardowej, niskiej lub wzmacnianej. Przęsła ażurowe są najlepszym rozwiązaniem dla firm dbających o bezpieczeństwo ogradzanego terenu. Ogrodzenia można uzupełnić furtkami i bramami. Tabliczki z Twoim logo Oferujemy indywidualne tabliczki reklmowe z logotypem klienta zamocowane na każdym przęśle. Przęsła pełne Przęsła pełne zbudowane są z ocynkowanej ramy wykonanej z kątowników i rur oraz ocynkowanej blachy trapezowej. Charakteryzują się większą wytrzymałością, dzięki czemu mogą być wielokrotnie używane przy minimalnej konserwacji. Można je łączyć ze wszystkimi rodzajami przęseł ażurowych oraz bramami i furtkami. Dostępne w tym systemie są również bramy i furtki z wypełnieniem z blachy. Barierki przestawne lekkie Barierki przestawne lekkie wykonane są z wytrzymałej, ocynkowanej stalowej ramy. Pozwalają szybko i łatwo montować oraz demontować wymagane wygrodzenia określonego terenu. Są idealne do zabezpieczania imprez masowych, wyznaczania ciągów komunikacyjnych czy zabezpieczania wykopów. KOMPLEKSOWOŚĆ WYSOKA JAKOŚĆ ATRAKCYJNA CENA 3 3

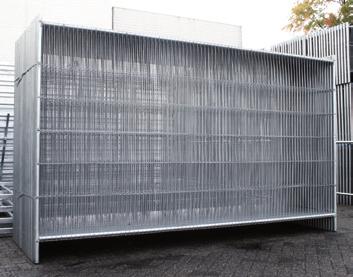

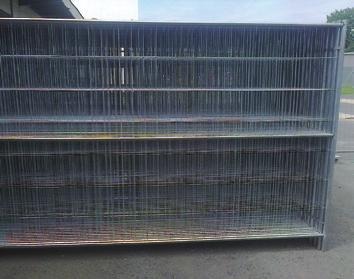

4 OGRODZENIA TYMCZASOWE AŻUROWE Przęsło ażurowe AZ-1 Wymiary ramy: 2000x3456 mm Grubość drutu: 2,3x3,3 mm Wymiary oczek siatki: 260x100 mm Średnica rur: 25/1x40/1 mm 10,9 kg Przęsło ażurowe AZ-2 Wymiary ramy: 2000x3456 mm Grubość drutu: 3,3x3,3 mm Wymiary oczek siatki: 260x100 mm Średnica rur: 25/1x40/1 mm 13,5 kg Przęsło ażurowe AZ-3 Wymiary ramy: 2000x3456 mm Grubość drutu: 3,3x3,3 mm Wymiary oczek siatki: 260x100 mm Średnica rur: 30/1,2x40/1,2 mm 16,1 kg 4

5 OGRODZENIA TYMCZASOWE AŻUROWE Przęsło wyrównawcze AZ-3 SHORT KRÓTKIE Wymiary ramy: 2000x2200 mm Grubość drutu: 3,3x3,3 mm Wymiary oczek siatki: 260x100 mm Średnica rur: 30/1,2x40/1,2 mm 10,7 kg Przęsło ażurowe AZ-4 Wymiary ramy: 2000x3456 mm Grubość drutu: 3,3x3,3 mm Wymiary oczek siatki: 260x100 mm Średnica rur: 30/1,2x40/1,2 mm 19,4 kg Przęsło ażurowe AZ-5 Wymiary ramy: 2000x3456 mm Grubość drutu: 3,3x3,3 mm Wymiary oczek siatki: 260x100 mm Średnica rur: 30/1,2x40/1,2 mm 18,4 kg 5 5

6 OGRODZENIA TYMCZASOWE AŻUROWE Przęsło ażurowe AZ-6 OWAL Wymiary ramy: 2000x3450 mm Grubość drutu: 3,3x3,3 mm Wymiary oczek siatki: 260x100 mm Średnica rur: 38/1,2x38/1,2 mm 15,2 kg Przęsło ażurowe AZ-7 LOW NISKIE Wymiary ramy: 1200x3456 mm Grubość drutu: 3,3x3,3 mm Wymiary oczek siatki: 260x100 mm Średnica rur: 30/1,2x40/1,2 mm 11,5 kg Nadstawka ażurowa na przęsła Wymiary ramy: 680x3444 mm Grubość drutu: 3,3x3,3 mm Wymiary oczek siatki: 260x100 mm Średnica rur: 25/1x30/1,2 mm 6,2 kg 6

7 OGRODZENIA TYMCZASOWE AŻUROWE Przęsło ażurowe AZ-8 z gęstym oczkiem ANTICLIMB Wymiary ramy: 2000x3456 mm Grubość drutu: 3,3x2,3 mm Wymiary oczek siatki: 262x42 mm Średnica rur: 30/1,2x40/1,2 mm 16 kg Przęsło ażurowe AZ-9P OWAL z gęstym oczkiem ANTICLIMB Wymiary ramy: 2000x3450 mm Grubość drutu: 3,3x2,3 mm Wymiary oczek siatki: 262x42 mm Średnica rur: 38/1x38/1 mm 18,6 kg Przęsło ażurowe AZ-10 OWAL z gęstym oczkiem ANTICLIMB Wymiary ramy: 2000x3450 mm Grubość drutu: 3,3x2,3 mm Wymiary oczek siatki: 262x42 mm Średnica rur: 38/1x38/1 mm 17 kg 7 7

8 BRAMY I FURTKI AŻUROWE Brama ażurowa jednoskrzydłowa Wyposażona w kółko. W komplecie znajduje się zawias umożliwiający właściwy montaż bramy. Światło bramy ok. 3,5 m. Wymiary ramy: 2000x3456 mm Grubość drutu: 3,3x3,3 mm Wymiary oczek siatki: 260x100 mm Średnica rur: 30/1,2x40/1,2 mm 19,4 kg Brama ażurowa dwuskrzydłowa Wyposażona w mechanizm zamykający (rygiel) oraz dwa kółka. W komplecie znajdują się zawiasy umożliwiające właściwy montaż bramy. Światło bramy ok. 4,5 m. Wymiary ramy: 2x2000x2200 mm Grubość drutu: 3,3x3,3 mm Wymiary oczek siatki: 260x100 mm Średnica rur: 30/1,2x40/1,2 mm 32 kg 8

9 BRAMY I FURTKI AŻUROWE Furtka ażurowa z ryglem Wyposażona w mechanizm zamykający (rygiel). W komplecie znajduje się zawias umożliwiający właściwy montaż furtki. Wymiary ramy: 2000x1500 mm Grubość drutu: 3,3x3,3 mm Wymiary oczek siatki: 260x100 mm Średnica rur: 30/1,2x40/1,2 mm 14,2 kg Furtka ażurowa prosta Bez dodatkowych akcesoriów i mechanizmu zamykającego. Wymiary furtki: 2000x1190 mm Grubość drutu: 3,3x3,3 mm Wymiary oczek siatki: 260x100 mm Średnica rur: 30/1,2x40/1,2 mm 7,7 kg 9 9

10 OGRODZENIA PEŁNE Przęsło pełne 2,3 m Przęsła 2,3 m dzięki niewielkiej długości odporne są na wywracanie przy podmuchach wiatru. Dodatkowo łatwo się je transportuje oraz przechowuje. Możliwość łączenia z wszyskimi rodzajami przęseł ażurowych oraz z furtkami i bramami. Wymiary ramy: 2000x2355 mm Rodzaj blachy: T18 Średnica rur: 40/1,2 mm Grubość blachy: 0,5 mm 26,1 kg Przęsło pełne 2,9 m Przęsła pełne o długości 2,9 m pozwalają na szybsze (w porównaniu do przęseł 2,3 m) budowanie ciągów wygrodzeniowych. Generują mniejsze wydatki inwestycyjne na ogrodzenie tymczasowe przy zachowaniu takich samych parametrów zabezpieczających. Można je łączyć z wszystkimi rodzajami przęseł ażurowych oraz z furtkami i bramami. Wymiary ramy: 2000x2925 mm Rodzaj blachy: T18 Średnica rur: 40/1,2 mm Grubość blachy: 0,5 mm 32,1 kg 10

11 OGRODZENIA PEŁNE Furtka pełna Furtka wyposażona jest w mechanizm zamykający (rygiel) oraz kółko. Wymiary ramy: 2000x1265 mm Rodzaj blachy: T18 Średnica rur: 40/1,2 mm Grubość blachy: 0,5 mm 15,4 kg Brama pełna Brama dwuskrzydłowa pełna wyposażona jest w mechanizm zamykający (rygiel) oraz kółka. Światło bramy 4,7 m. Możliwość łączenia z wszystkimi rodzajami przęseł ażurowych oraz z furtkami. Wymiary ramy: 2x2000x2355 mm Rodzaj blachy: T18 Średnica rur: 40/1,2 mm Grubość blachy: 0,5 mm 52,7 kg 11 11

12 BARIERKI PRZESTAWNE Barierka lekka - model MSN - PREMIUM (OCYNK OGNIOWY) Barierka typu MSN jest idealna do zabezpieczania imprez masowych, wyznaczania ciągów czy zabezpieczania wykopów. Wykonana z kostrukcji stalowej i cynkowana na gorąco jest stabilniejszą alternatywą dla innych barierek lekkich z oferty. 15,5 kg Wymiary: 1100x2585 mm Barierka płaska Barierka przeznaczona do montowania w płaskiej stopie metalowej; zapobiega potknięciom i upadkom. Alternatywnie, możliwe jest jej ustawienie w stopie betonowej lub plastikowej. 9,2 kg Wymiary: 1100x2265 mm 12

13 BARIERKI PRZESTAWNE Barierki przestawne lekkie Barierki lekkie wykonane są z wytrzymałej stalowej ramy. Można je szybko i łatwo montować oraz demontować. Służą do szybkiego wygradzania terenu, zwłaszcza przy imprezach sportowych i koncertach. Barierka lekka - 2,3 m - typ prosty Barierka lekka - 2,5 m - typ prosty 9,5 kg Wymiary: 1100x2270 mm 10 kg Wymiary: 1100x2518 mm Barierka lekka - 2,5 m - typ prosty PREMIUM (OCYNK OGNIOWY) Barierka lekka - 2,5 m - TYP MESH 13,7 kg Wymiary: 1100x2600 mm 8,3 kg Wymiary: 1100x2518 mm 13 13

14 BARIERKI PRZESTAWNE Barierki przestawne lekkie Barierki lekkie wykonane są z wytrzymałej stalowej ramy. Można je szybko i łatwo montować oraz demontować. Służą do szybkiego wygradzania terenu, zwłaszcza przy imprezach sportowych i koncertach. Barierka lekka - 2,5 m - typ owalny DOSTĘPNE NA ZAMÓWIENIE Barierka lekka - 2,3 m - typ owalny DOSTĘPNE NA ZAMÓWIENIE 10,8 kg Wymiary: 1100x2513 mm 10,2 kg Wymiary: 1100x2265 mm Furtka przestawna Furtka przestawna - pomalowana na kolor czerwony - doskonale nadaje się do zastosowań w trakcie imprez masowych. Można ją łączyć w ciąg z innymi barierkami lekkimi, tworząc rozwiązanie systemowe. Stojak na barierki Stojak uniwersalny do wszystkich typów barierek. Do łączenia kaskadowego ok. 50 sztuk barierek. 14

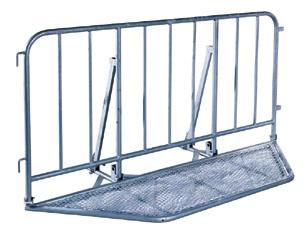

15 BARIERKI PRZESTAWNE Barierka ciężka POLICYJNA (PRZECIWTŁUMOWA) Barierki policyjne pozwalają szybko i łatwo tworzyć skuteczne, bardzo stabilne przeciwtłumowe ogrodzenie ochronne. Stosowane są przede wszystkim przy organizacji dużych imprez masowych. 48,5 kg Wymiary: 1000x2070 mm Barierka ciężka SCENICZNA (PRZECIWTŁUMOWA) To ocynkowane ogniowo przęsło ochronne stosowane przy organizacji różnego rodzaju imprez masowych, zwłaszcza koncertach lub innych wydarzeniach scenicznych. Barierki po ustawieniu tworzą bardzo stabilne przeciwtłumowe ogrodzenie zabezpieczające. 65 kg Wymiary: 1185x1090 mm Barierka ZAPOROWA (ZAPORA DROGOWA) Barierka zaporowa (zapora drogowa) to ocynkowane przęsło stosowane do wytyczania specjalnych ciągów komunikacyjnych czy zabezpieczania miejsc niebezpiecznych bądź czasowo wyłączonych z eksploatacji, np. wykopów. Bariera wyposażona jest w biało- -czerwone pasy ostrzegawcze wyklejone z folii odblaskowej II generacji. 13,5 kg 15 kg Wymiary: 1000x1500 mm Wymiary: 1000x2000 mm 15 15

16 BARIERY PRZESTAWNE LEKKIE Z POLIETYLENU Bariera lekka HDPE - typ U20 Bariera lekka HDPE - typ U20 - jest wykonana z wytrzymałego polietylenu o dużej gęstości (HDPE). Dzięki zastosowaniu biało-czerwonego pasa ostrzegawczego doskonale nadaje się do zabezpieczania wszelkiego rodzaju prac drogowych, np. do wygradzania wykopów. Łatwa do transportowania. Odporna na działanie czynników atmosferycznych. NA ZAMÓWIENIE DOSTĘPNE RÓŻNE WERSJE KOLORYSTYCZNE 11,2 kg Wymiary: 2000x1000 mm W standardzie dostępna bariera w kolorze pomarańczowym. Bariera lekka HDPE - typ EVENT Bariera lekka HDPE - typ EVENT- jest wykonana z wytrzymałego polietylenu o dużej gęstości (HDPE). Bardzo trwała i uniwersalna. Sprawdza się zwłaszcza w branży eventowej jako wygrodzenie ochronne o charakterze przeciwtłumowym. ZALECANA do stosowania w sąsiedztwie infrastruktury energetycznej, np. w pobliżu elektrycznych linii przesyłowych. NA ZAMÓWIENIE DOSTĘPNE RÓŻNE WERSJE KOLORYSTYCZNE 9,9 kg Wymiary: 2000x1100 mm W standardzie dostępna bariera w kolorze szarym. 16

17 AKCESORIA ZŁĄCZKI Złączka standard Ocynkowana złączka, łączy dwa panele ogrodzenia ażurowego lub pełnego. Złączka wzmocniona Podobnie jak złączka standard, łączy dwa panele ogrodzenia, ale jest bardziej wytrzymała i odporna na zginanie i zgniatanie. Złączka wzmocniona typu gripper Podobnie jak złączka standard, łączy dwa panele ogrodzenia, ale jest bardziej wytrzymała i odporna na uszkodzenia. Złączka specjalna z zabezpieczeniem Złączka specjalna, która oprócz funkcji łączenia dwóch paneli spełnia funkcję zabezpieczającą jej odkręcenie możliwe jest tylko z użyciem specjalnego klucza. Złączka specjalna z kołnierzem Druga wersja złączki specjalnej, odkręcanej z użyciem specjalnego klucza, posiada dodatkowe zabezpieczenie śruby wysokim kołnierzem. Nasadka na klucz do złączki z zabezpieczeniem Nasadka do klucza służy do zakręcania/odkręcania śruby w złączce specjalnej. STOPY Stopa betonowa Stopa betonowa ze zbrojeniem, posiada środkowe otwory na rury o grubości 40 mm i 38 mm. Stopa plastikowa Stopa z tworzywa PCV, cechuje się wysoką wytrzymałością w połączeniu z niską wagą, dzięki czemu jest idealna do ogrodzeń często przenoszonych w inne miejsca. Stopa plastikowa ciężka Cięższa wersja stopy plastikowej, kształtem i wyglądem zbliżona do stopy betonowej. Wykonana z tworzywa PCV. 32 kg Wymiary: 620x220x140 mm 17 kg Wymiary: 800x290x125 mm kg Wymiary: 670x245x145 mm 17 17

18 AKCESORIA POZOSTAŁE AKCESORIA Śledź-szpilka Służy do mocowania podpory do podłoża zapewniając większą stabilność ogrodzenia. Śledź szeroki Służy do mocowania podpory do podłoża zapewniając większą stabilność ogrodzenia; stosowany do podpory ze stopą. Zawias Stosowany jest do bram i furtek. Ułatwia ich otwieranie i zamykanie. Klamra zabezpieczająca Specjalna klamra, która zabezpiecza przęsła przed wysunięciem ze stopy. Występuje osobno w wersji do stóp betonowych i PCV. Podpora składana Podpora ze stopą Dodatkowe zabezpieczenie przęseł. Na rozkładanej płycie umieszcza się dodatkowe stopy, co gwarantuje stabilność nawet przy ciężkich warunkach atmosferycznych lub nierównym podłożu. Podpora opiera się o podłoże stopą z blachy, na której kładziemy stopę betonową lub plastikową. Do mocowania podpory stosuje się śledzia-szpilkę lub śledzia szerokiego. Śledź specjalny z dwoma rurami Podpora standard Wysięgnik typu Y do drutu kolczastego Wysięgnik prosty do drutu kolczastego Po wbiciu w ziemię i wsunięciu w niego rur z dwóch sąsiadujących przęseł umożliwia montaż ogrodzenia bez zastosowania stóp. Takie rozwiązanie jest jednak dużo mniej stabilne i wymaga dodatkowego wzmocnienia podporami. Zapewnia dodatkową stabilność ogrodzenia, zabezpiecza przed jego przewróceniem. Polecana zwłaszcza do mocowania ogrodzeń z pełnych paneli. Mocowana jest do podłoża za pomocą śledzia wbitego w ziemię. Wysięgnik typu Y, umocowany na szczycie ogrodzenia po rozciągnięciu drutu kolczastego, utrudnia sforsowanie ogrodzenia i dodatkowo je zabezpiecza. Prosty (pionowy) wysięgnik pozwala na mocowanie jednocześnie dwóch rzędów drutu kolczastego, zwiększając zabezpieczenie ogradzanego terenu. 18

19 AKCESORIA Kółko jezdne KOMFORT Kółko jezdne STANDARD Hak nasadowy Podstawa z podpórkami Stosowane jest do bram i furtek, aby ułatwić ich otwieranie i zamykanie. Średnica kółka ok. 19 cm. Stosowane do bram i furtek ogrodzeń tymczasowych, aby ułatwić ich otwieranie i zamykanie. Montaż wymaga dodatkowych dwóch złączek. Średnica kółka ok. 9 cm. Hak nasadowy przeznaczony jest do szybkiego i łatwego łączenia sąsiadujących paneli. Wbijany za pomocą specjalnego młotka. Umożliwia instalację paneli za pomocą śledzia-szpilki bez użycia stóp. Taśma odblaskowa Paleta transportowa Zaślepki ochronne Uniwersalna, do zastosowania na wszystkich ażurowych systemach ogrodzeniowych i barierkach. Trójwarstwowa struktura o długości 3,7 m i szerokości 15 cm. Paleta do bezpiecznego i wygodnego transportu oraz składowania przęseł. W zależności od wersji na palecie mieści się od 25 do 30 przęseł. Paleta posiada zintegrowany hak udźwigowy. Zaślepki ochronne są przeznaczone do zabezpieczania górnych rur ramy przęsła szczególnie w panelach niskich. Spełniają funkcję ochronną, a zarazem poprawiają walory estetyczne ogrodzenia. Plandeki Plandeki do dodatkowego zabezpieczenia ogrodzenia. Dostępne w czterech kolorach: białym, niebieskim, czarnym i zielonym. Wymiary: 1,76 x 3,41 m Stojak / Paleta transportowa do ogrodzeń tymczasowych Funkcjonalny stojak do bezpiecznego i wygodnego transportu oraz składowania przęseł tymczasowych (do 28 sztuk). Stojak jest przystosowany do każdego typu ogrodzeń przestawnych: niskich, wysokich, ażurowych i pełnych. Zapewnia bezpieczne magazynowanie przęseł we właściwej dla nich pozycji pionowej i ochrania je przed potencjalnymi uszkodzeniami w transporcie i przy składowaniu. Dodatkowo stanowi atrakcyjną cenową alternatywę w stosunku do ciężkich palet stalowych. Zestaw składa się w zależności od modelu z 1 lub 2 podstaw stabilizujących oraz dwóch pasów z klamrami

20 RYSUNKI TECHNICZNE Przęsło ażurowe AZ-1 Przęsło ażurowe AZ-2 20

21 RYSUNKI TECHNICZNE Przęsło ażurowe AZ-3 Przęsło wyrównawcze AZ-3 SHORT KRÓTKIE 21 21

22 RYSUNKI TECHNICZNE Przęsło ażurowe AZ-4 Przęsło ażurowe AZ-5 22

23 RYSUNKI TECHNICZNE Przęsło ażurowe AZ-6 OWAL Przęsło wyrównawcze AZ-7 LOW NISKIE 23 23

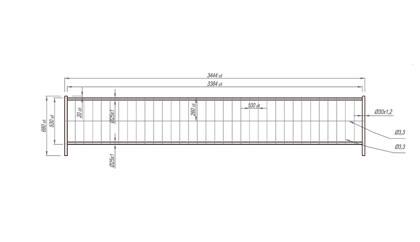

24 RYSUNKI TECHNICZNE Nadstawka ażurowa na przęsła Przęsło ażurowe AZ-8 z gęstym oczkiem ANTICLIMB 24

25 RYSUNKI TECHNICZNE Przęsło ażurowe ażurowe AZ-9P OWAL z gęstym oczkiem ANTICLIMB Przęsło wyrównawcze ażurowe AZ-10 OWAL z gęstym oczkiem ANTICLIMB 25 25

26 RYSUNKI TECHNICZNE Brama ażurowa jednoskrzydłowa Brama ażurowa dwuskrzydłowa 26

27 RYSUNKI TECHNICZNE Furtka ażurowa z ryglem Furtka ażurowa prosta 27 27

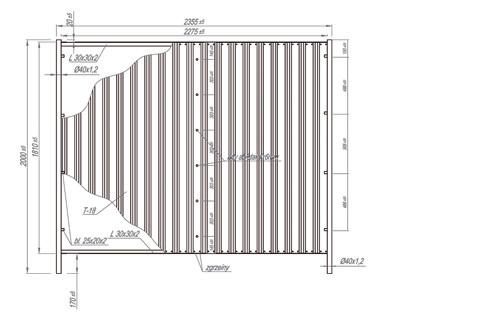

28 RYSUNKI TECHNICZNE Przęsło pełne 2,3 m Przęsło pełne 2,9 m 28

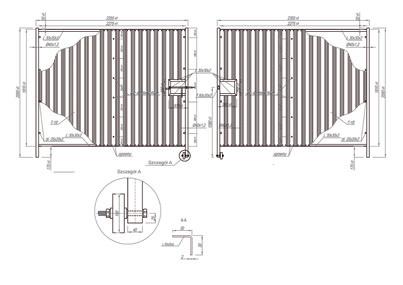

29 RYSUNKI TECHNICZNE Furtka pełna Brama pełna 29 29

30 RYSUNKI TECHNICZNE Barierka lekka - model MSN - PREMIUM (OCYNK OGNIOWY) Barierka lekka - 2,3 m - typ prosty 30

31 RYSUNKI TECHNICZNE Barierka lekka - 2,5 m - typ prosty Barierka lekka - 2,5 m - typ prosty PREMIUM (OCYNK OGNIOWY) 31 31

32 RYSUNKI TECHNICZNE Barierka lekka - 2,5 m - TYP MESH Barierka lekka - 2,5 m - typ owalny 32

33 RYSUNKI TECHNICZNE Barierka lekka - 2,3 m - typ owalny Barierka ciężka POLICYJNA (PRZECIWTŁUMOWA) 33 33

34 RYSUNKI TECHNICZNE Barierka ciężka SCENICZNA (PRZECIWTŁUMOWA) 34
