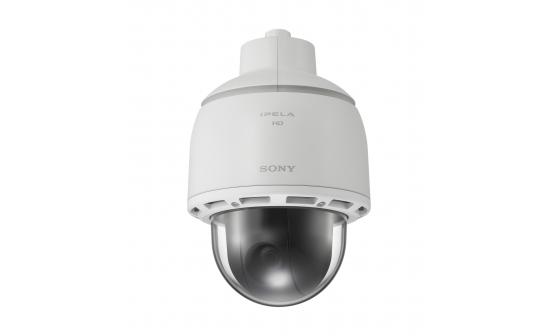

1 SNC-WR602 Szybka zewnętrzna zintegrowana minikamera kopułkowa 720p/60 kl./s z technologią IPELA ENGINE EX seria W Omówienie Zoptymalizowana pod kątem k monitoringu bardzo ważnych obiektów zewnętrznych dzięki funkcjom takim jak zapis z szybkości cią 60 klatek na sekundę,, zaawansowana analiza, najlepsza w branży y szybkość obrotu oraz odporność na pogodę i wandalizm SNC-WR602 to wydajna sieciowa kamera kopułkowa, która doskonale nadaje się do monitorowania dużych obszarów w trudnych warunkach od lotnisk, stadionów i terenów miejskich po pasaże i ogrodzenia. Czuły przetwornik Exmor CMOS o wysokiej rozdzielczości został połączony z najnowszej generacji platformą do obróbki IPELA ENGINE PRO marki Sony, co pozwoliło osiągnąć jakość HD obrazów i doskonałą analizę. Właściwości te są szczególnie przydatne w przypadku monitoringu. Bardzo szeroki zasięg dynamiczny, wynoszący 130 db, zapewnia czysty obraz wideo nawet w trudnych warunkach oświetleniowych również tam, gdzie inne kamery mają trudności z rejestracją obrazu przy bardzo słabym lub bardzo intensywnym świetle. Prędkość 60 klatek na sekundę dwukrotnie wyższa niż w przypadku zwykłych kamer IP pozwala operatorom na precyzyjne rozpoznanie i ocenę bardzo szybkich zdarzeń zarejestrowanych przez kamerę. SNC-WR602 umożliwia obrót kamery PTZ o 360 i osiągnięcie najwyższej szybkości obrotu 700 /s, dzięki czemu operator może szybko i płynnie skierować kamerę w stronę wybranego miejsca. Potężny 30x zoom optyczny obejmuje szeroki obszar i umożliwia dokonanie szczegółowego zbliżenia przy zachowaniu ostrości. Kamera jest przeznaczona do niezawodnej, całodobowej pracy w trudnych warunkach zewnętrznych, w temperaturze od -40 C do +50 C. Ma solidną obudowę, która może znieść trudne warunki atmosferyczne i akty wandalizmu (standardy IP66/IK10). Kamera jest odpowiednia do użytku zewnętrznego również dzięki funkcji usuwania mgły z obrazu, która redukuje efekt smogu i mgły, oraz żyroskopowej stabilizacji obrazu, która eliminuje efekty drgań kamery na słupie czy moście podczas silnego wiatru lub dużego ruchu. SNC-WR602 1

2 Funkcje Zobacz więcej szczegółów dzięki jakości HD Przetwornik Exmor CMOS zapewnia szczegółowe ujęcia wideo w jakości HD (1280 x 720/60p), nawet przy słabym oświetleniu. Technologia IPELA ENGINE PRO Do kamer serii W wprowadzono platformę IPELA ENGINE PRO, która jest oparta na znakomitej technologii przetwarzania sygnału IPELA ENGINE. Zapewnia to zasięg dynamiczny wynoszący 130 db w rozdzielczości HD przy zachowaniu pełnej liczby klatek (do 30 kl./s) i zapewnia unikatową gamę funkcji kamery. Technologia redukcji szumów XDNR (Excellent Dynamic Noise Reduction) zapewnia czysty i pozbawiony drgań obraz nawet przy słabym oświetleniu, podczas gdy system poprawy widoczności Visibility Enhancer (VE) dynamicznie optymalizuje jasność i reprodukcję kolorów w trybie piksel w piksel. Dostępna jest technologia analizy wideo z analizą DEPA Advanced, która wykrywa twarze oraz próby dostania się do kamery każda z tych funkcji może uruchamiać alarm w oparciu o wytyczne zdefiniowane przez użytkownika. Rejestracja płynnego ruchu Obrazy wideo mogą być nagrywane przy wysokiej liczbie klatek na sekundę (60 kl./s), co umożliwia precyzyjną analizę podczas odtwarzania nagranego materiału klatka po klatce. Dzięki temu kamera doskonale nadaje się np. do monitorowania miasta, gdzie ważna jest kontrola zdarzeń z dokładnością do ułamka sekundy. Najwyższa w branży szybkość obrotu oraz potężny 30x zoom optyczny Najwyższa w branży szybkość obrotu 700 /s umożliwia kamerze szybkie i płynne skierowanie się w stronę wybranego miejsca. Potężny 30x zoom optyczny pozwala na szybkie i płynne przejście z zakresu obejmującego duży obszar do szczegółowego przybliżenia odległych obiektów bez utraty ostrości. Usuwanie mgły Funkcja usuwania mgły z obrazu wykorzystuje zaawansowane przetwarzanie sygnału w celu wzmocnienia (zwiększenia wyrazistości) obrazu przy mgle i smogu. Lepszy obraz zarówno w dzień, jak i w nocy Funkcja D/N (dzień/noc) automatycznie przełącza kamerę w tryb dzienny lub nocny w zależności od natężenia oświetlenia. Bardziej stabilny obraz Funkcja żyroskopowej stabilizacji obrazu sprawia, że obraz jest pozbawiony rozmyć, nawet jeśli kamera jest narażona na wstrząsy w niesprzyjających warunkach. Optymalizacja szybkich ustawień gwarantująca doskonałą jakość obrazu w różnych sytuacjach Wybór trybów obrazu optymalizuje ustawienia kamery, gwarantując najlepszą jakość obrazu w różnych środowiskach i przy zróżnicowanym oświetleniu. Korekcja zniekształcenia płaszczyzny ogniskowej Kompensuje zniekształcenia obrazu powstałe na scenie przez zjawisko płaszczyzny ogniskowej przetwornika CMOS. Jakość nagrywania odpowiadająca parametrom sieci Wybierz zmienną przepływność VBR lub stałą przepływność CBR, aby uzyskać optymalną jakość nagrywania w zależności od parametrów sieci IP. SNC-WR602 2

3 Automatyczny zapis na karcie pamięci Funkcja Edge Storage umożliwia automatyczne nagrywanie obrazu i dźwięku bezpośrednio na opcjonalną kartę SD/SDHC w celu późniejszej analizy. Nagrywanie może zostać uruchomione w odpowiedzi na alarm, jeśli ktoś próbuje dostać się do kamery lub jeśli połączenie sieciowe zostało chwilowo utracone. Podgląd za pomocą smartfonu Z kamerą można łączyć się bezprzewodowo za pomocą smartfonu lub tabletu (z systemem Android lub ios) w celu zdalnego podglądu obrazu i regulacji ustawień obracania, przechylania i przybliżania obrazu. Opracowana z myślą o wymagających warunkach pracy, odporna na uderzenia, wodę i kurz Kamera doskonale nadaje się do użytku zewnętrznego dzięki solidnej obudowie odpornej na akty wandalizmu (standard IK10) oraz na wodę i kurz (standard IP66). Działa niezawodnie w temperaturze od -40 C do +50 C. Zgodność ze standardem ONVIF (Open Network Video Interface Forum) Zgodność ze standardem ONVIF Profile-S ułatwia integrację z szerokim wyborem platform i urządzeń VMS, umożliwiając strumieniowe przesyłanie sygnału wideo i sterowanie kamerą. Organizacja ONVIF (Open Network Video Interface Forum) definiuje powszechnie stosowany protokół służący do wymiany informacji między sieciowymi urządzeniami wideo, w tym informacji związanych z automatycznym wykrywaniem urządzeń i przesyłaniem strumieni wideo. SNC-WR602 3

4 Specyfikacja techniczna Kamera Przetwornik obrazu Liczba efektywnych pikseli System sygnału System synchronizacji Tryb Minimalne oświetlenie (50 IRE) Minimalne natężenie oświetlenia (30 IRE) Zakres dynamiczny Stosunek sygnału do szumu (wzmocnienie 0 db) Wzmocnienie Czas otwarcia migawki Sterowanie ekspozycją ATW, Balans bieli Przetwornik CMOS Exmor 1/3 cala ze skanowaniem progresywnym Ok. 1,37 megapiksela NTSC/PAL (z możliwością przełączania) Wewnętrzna synchronizacja kolorowy: 1,0 luksa (F1,6, View-DR wył., VE wył., AGC wł., 1/30 s, 30 kl./s) Tryb czarno-biały: 0,03 luksa (F1,6, View-DR wył., VE wył., AGC wł., 1/30 s, 30 kl./s) Tryb kolorowy: 0,4 luksa (F1,6, View-DR wył., VE wył., AGC wł., 1/30 s, 30 kl./s) Tryb czarno-biały: 0,01 luksa (F1,6, View-DR wył., VE wył., AGC wł., 1/30 s, 30 kl./s) Ekwiwalent 130 db z technologią View-DR Powyżej 50 db Automatyczne/ręczne (od -3 do +28 db) Od 1 s do 1/ s W pełni automatyczne, priorytet migawki, priorytet przysłony, ręczny ATW-PRO, w pomieszczeniach, na zewnątrz, lampa fluorescencyjna, lampa rtęciowa, lampa sodowa, lampa metalohalogenkowa, białe światło LED, balans bieli ustawiany jednym naciśnięciem, tryb ręczny Obiektyw Z elektryczną regulacją zoomu Tak Easy Zoom Zoom Krotność zoomu Wspomaganie regulacji ostrości Tak Automatyczne nastawianie ostrości Easy Focus na potrzeby konfiguracji Obiektyw z zoom i automatycznym focusem optyczny 30x Zoom cyfrowy 12x Zoom całkowity 360x Tak Poziomy kąt widzenia Od 58,3 do 2,1 Kąt widzenia w pionie Od 34,8 do 1,2 Ogniskowa f= od 4,3 mm do 129 mm Przysłona Minimalna odległość obiektu Kąt obracania/przechylania (regulacja elektryczna) Szybkość obrotu Szybkość pochylania Od F1,6 (obiektyw szerokokątny), do F4,7 (teleobiektyw) 300 mm Programowane pozycje /ciągły obrót w zakresie /s (maks.)*1 700 /s (maks.)*1 SNC-WR602 4

5 Liczba programów tras 5 Promiennik podczerwieni Zasięg działania podczerwieni Oświetlenie białymi diodami LED Zasięg działania diody LED Funkcje kamery Dzień/noc Dzień/noc w połączeniu z funkcją Easy Focus Prawdziwa funkcja D/N e-flip Technologia Wide-D View-DR Korekcja tonów Usuwanie mgły Tak Redukcja szumów XDNR Stabilizator obrazu Tak Tryb obrazu Tak Visibility Enhancer (VE) Maskowanie stref prywatnych (liczba) 12 Maskowanie stref prywatnych (kształt) Maskowanie stref prywatnych (kolor/efekt) Zdecentralizowane przechowywanie danych Pamięć obrazu Rozmiar pamięci dla funkcji Pamięć obrazu Rozmiar pamięci przed buforowaniem i po buforowaniu Zgodność z usługami przetwarzania w chmurze Alert głosowy Tak Ochrona przed aktami wandalizmu IK10 Ochrona przed penetracją IP66 Liczba nakładanych elementów Język nałożonych elementów Angielski angielski, Język menu Przeglądarka w smartfonie Tak Czworokąt utworzony przez dowolne cztery punkty narożne Krycie: 14 kolorów (czarny, biały, czerwony, zielony, niebieski, cyjan, żółty, magenta, szary (6 odcieni)), mozaika Tak 3 niezależne pozycje znaków (kodek, data i godzina, zdarzenie, tekst (maks. 64 znaki)), 1 niezależna pozycja na znak logo japoński, chiński (uproszczony), chiński (tradycyjny), francuski, hiszpański, niemiecki, włoski, koreański, portugalski, rosyjski, arabski, hindi, wietnamski, tajski Wideo SNC-WR602 5

6 Rozdzielczość , , , , , , , , (H.264, JPEG) Format kompresji H.264 (profil wysoki, główny, podstawowy), JPEG Maksymalna liczba klatek na sekundę H.264: 60 kl./s (1280 x 720) JPEG: 60 kl./s (1280 x 720) Tryb przepływności Zakres ustawień przepływności Przycinanie obrazu Solid PTZ (cyfrowe zmiany obszaru obserwacji) Adaptacyjne sterowanie przepływem (ARC) H.264 Sterowanie wykorzystaniem przepustowości pasma JPEG Funkcja jednoczesnego przesyłania wielu strumieni danych (multistreaming) Liczba klientów 20 Format Letter Box CBR/VBR (do wyboru) Od 64 kb/s do 32 Mb/s Potrójne strumieniowanie Inteligentne funkcje analizy obrazu/dźwięku Architektura funkcji analizy Inteligentna detekcja ruchu Tak Wykrywanie twarzy Tak Alarm antysabotażowy Tak Zaawansowane wykrywanie dźwięku Analiza scenerii Automatyczne śledzenie DEPA Advanced Przechodzenie, wtargnięcie, wykrywanie pozostawionego przedmiotu, wykrywanie usuniętego przedmiotu Dźwięk Format kompresji G.711, G.726, AAC (16 khz, 48 khz) Wymagania systemowe System operacyjny Procesor Pamięć Przeglądarka internetowa Windows XP (32-bitowy) Professional Edition Windows Vista (32-bitowy) Ultimate, Business Edition Windows 7 (32-/64-bitowy) Ultimate, Professional Edition Windows 8 Pro (32-/64-bitowy) Windows 8.1 Pro (32-/64-bitowy) Intel Core i7 2,8 GHz lub szybszy 2 GB lub więcej Microsoft Internet Explorer w wer. 7.0, w wer. 8.0, w wer. 9.0, w wer. 10.0, w wer Firefox w wer (tylko bezpłatny dodatek plug-in do przeglądarki) Safari w wer. 5.1 (tylko podgląd przy użyciu bezpłatnego dodatku) Google Chrome w wer. 25,0 (tylko podgląd przy użyciu bezpłatnego dodatku) Sieć Protokoły Liczba adresów IP/adresów Mac 1 IPv4, TCP, UDP, ARP, ICMP, IGMP*, HTTP, DHCP, DNS, NTP, RTP/RTCP, RTSP over TCP, SMTP over HTTP, IPv6, HTTPS, FTP (tylko klient), SNMP (v1, v2c, v3), SSL *Obsługa systemu SSM (Source Specific Multicast). SNC-WR602 6

7 Gwarantowanie jakości przesyłania danych (Quality of Service QoS) Obsługa strumieniowej transmisji multicast Zgodność ze standardem ONVIF Profile Sieć bezprzewodowa Wi-Fi Certified Wi-Fi Protected Setup (WPS) DSCP Tak S Uwierzytelnianie IEEE 802.1X Gniazda i łącza Analogowe wejście wideo Analogowe wyjście wideo Analogowe wyjście do monitora na potrzeby konfiguracji Analogowe wyjście wizyjne/port SLOC Port SLOC Buforowe przeniesienie sygnału kompozytowego Wejście mikrofonowe Wejście liniowe Wyjście liniowe Port sieci Wejście alarmowe (wejście czujnika) Wyjście alarmowe Interfejs szeregowy BNC x1, 1,0 Vp-p, 75 Ω, niesymetryczne, synchronizacja ujemna Minijack (monofoniczne), wejście mikrofonowe / wejście liniowe (MIC IN/LINE IN): 2,5 V prądu stałego Minijack (mono) Gniazda kart Karta SD x 1 Zatwierdzony typ kart SD Gniazda USB Minijack (mono), maksymalny poziom sygnału wyjściowego: 1 V (wartość skuteczna) 10BASE-T/100BASE-TX (RJ-45) x4, nawiązanie kontaktu, przerwanie kontaktu x2, 24 V AC/DC, 1 A (wyjścia przekaźników mechanicznych odizolowane elektrycznie od kamery) RS-422/RS-485 (przy użyciu protokołu PELCO) SDHC 4/8/16/32 GB (brak obsługi kart SDXC) Dane ogólne Zasilanie Pobór mocy Od Temperatura w środowisku pracy Od Uruchamianie w niskiej temperaturze System HPoE+*2, 24 V prądu przemiennego Maks. 80 W -40 do +50 C (24 V prądu przemiennego) Od -5 do +50 C (HPoE+)*2-40 do +50 C (24 V prądu przemiennego) Od 0 do +50 C (HPoE+)*2 Temperatura przechowywania Od -20 do +60 Od -4 F do +140 F Wilgotność w środowisku pracy Od 20% do 80% SNC-WR602 7

8 Wilgotność podczas przechowywania Od 20% do 95% Wbudowana grzałka Tak φ Wymiary (szer. x wys. x głęb.)*3 222,0 mm x 324,1 mm φ 8 3/4 x 12 7/8 cala Waga Materiał obudowy Kolor obudowy Przepisy bezpieczeństwa Dostarczane wyposażenie Akcesoria opcjonalne Ok. 4,1 kg Osłona kopułki: PC Górna osłona przeciwsłoneczna: PC Mocowanie: ADC12 Górna część obudowy: ADC12 Osłona przeciwsłoneczna: PC Kołnierz kopułki: ADC12 Górna osłona przeciwsłoneczna: 6,4GY 8,0/0,3 Mocowanie: 3,6GY 8,4/0,3 Górna część obudowy: 3,6GY 8,4/0,3 Osłona przeciwsłoneczna: 6,4GY 8,0/0,3 Kołnierz kopułki: 3,6GY 8,4/0,3 Standard techniczny JATE (LAN) UL2044, IEC (CB) VCCI (klasa A), FCC (klasa A), IC (klasa A) Emisja: EN55022 (klasa A) + EN Odporność: EN55022 (klasa A) + EN55024 Emisja: AS/NZS CISPR22 (klasa A) KCC EMC-TR CD-ROM (dostarczone programy) (1) Instrukcja instalacji (1) Osłona kopułki (1) Górna osłona słoneczna (1) Mocowanie (1) Pasek mocujący linkę (1) Wspornik linki (1) Śruby (2) 3-stykowe złącze zasilania (1) 14-stykowa wiązka I/O (1) Pasmo wiązki (1) Mocowanie taśmy (1) Kabel połączeniowy (z BNC) (1) YT-LDR632S (przyciemniana osłona kopułkowa) Uwagi *1 *2 *3 Dostępne, kiedy jest włączony tryb wstępnych ustawień. Zasilanie jest dostarczane z urządzenia PowerDsine 9501G za pomocą 4 przewodów. Wymiary są przybliżone. SNC-WR602 8

9 Akcesoria Elementy montażowe YT-LDR632S Przyciemniana kopułka do kamer sieciowych 2016 Sony Corporation. Wszystkie prawa zastrzeżone. Zabrania się reprodukcji całości lub fragmentów niniejszej publikacji bez pisemnego zezwolenia. Cechy i dane techniczne mogą ulec zmianie. Waga i wymiary są podane w przybliżeniu. Wszystkie znaki towarowe stanowią własność odpowiednich właścicieli. SNC-WR602 9
