(Project Location) DANE TECHNICZNE DLA ARCHITEKTÓW I INŻYNIERÓW SEKCJA URZĄDZENIA ZDALNE I CZUJNIKI DO WIDEOMONITORINGU

Transkrypt

1 (Project No.) (Date) (Project Name) (Project Location) DANE TECHNICZNE DLA ARCHITEKTÓW I INŻYNIERÓW SEKCJA URZĄDZENIA ZDALNE I CZUJNIKI DO WIDEOMONITORINGU Zewnętrzna sieciowa kamera na podczerwień typu bullet High Definition (HD) z technologią IPELA ENGINE EX (oprogramowanie w wersji lub nowszej) CZĘŚĆ 2 PRODUKTY 2.01 DANE TECHNICZNE KAMER SIECIOWYCH Table of Contents A. GŁÓWNE CECHY... 2 B. KAMERA... 8 C. FUNKCJE KAMERY D. OBRAZ E. INTELIGENTNA ANALIZA WIDEO F. DŹWIĘK G. WYMAGANIA SYSTEMOWE I SIEĆ H. INTERFEJSY I. DANE OGÓLNE J. ZGODNOŚĆ Z NORMAMI K. DOSTARCZANE WYPOSAŻENIE L. WYPOSAŻENIE SPRZEDAWANE ODDZIELNIE M. WYMIARY

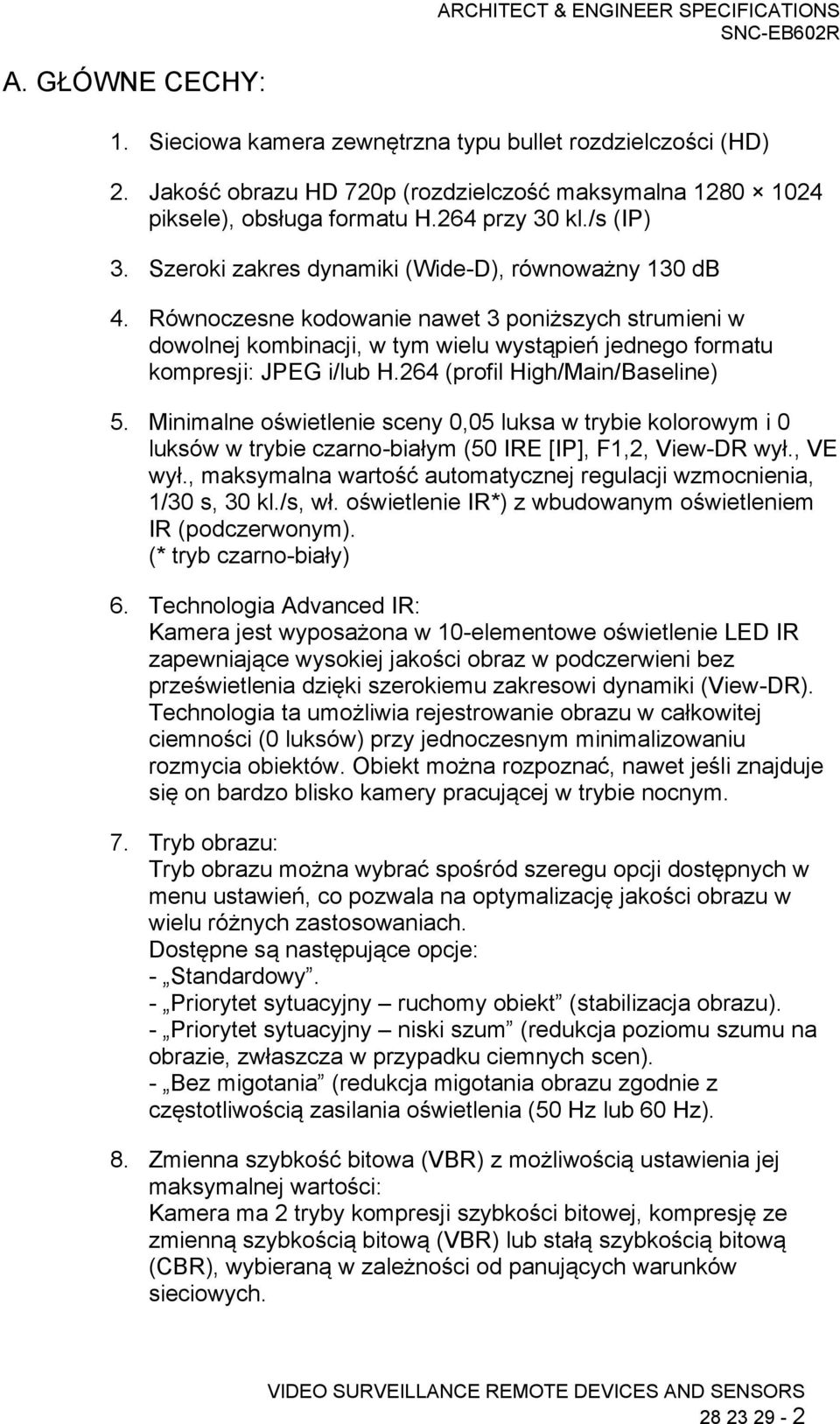

2 A. GŁÓWNE CECHY: 1. Sieciowa kamera zewnętrzna typu bullet rozdzielczości (HD) 2. Jakość obrazu HD 720p (rozdzielczość maksymalna piksele), obsługa formatu H.264 przy 30 kl./s (IP) 3. Szeroki zakres dynamiki (Wide-D), równoważny 130 db 4. Równoczesne kodowanie nawet 3 poniższych strumieni w dowolnej kombinacji, w tym wielu wystąpień jednego formatu kompresji: JPEG i/lub H.264 (profil High/Main/Baseline) 5. Minimalne oświetlenie sceny 0,05 luksa w trybie kolorowym i 0 luksów w trybie czarno-białym (50 IRE [IP], F1,2, View-DR wył., VE wył., maksymalna wartość automatycznej regulacji wzmocnienia, 1/30 s, 30 kl./s, wł. oświetlenie IR*) z wbudowanym oświetleniem IR (podczerwonym). (* tryb czarno-biały) 6. Technologia Advanced IR: Kamera jest wyposażona w 10-elementowe oświetlenie LED IR zapewniające wysokiej jakości obraz w podczerwieni bez prześwietlenia dzięki szerokiemu zakresowi dynamiki (View-DR). Technologia ta umożliwia rejestrowanie obrazu w całkowitej ciemności (0 luksów) przy jednoczesnym minimalizowaniu rozmycia obiektów. Obiekt można rozpoznać, nawet jeśli znajduje się on bardzo blisko kamery pracującej w trybie nocnym. 7. Tryb obrazu: Tryb obrazu można wybrać spośród szeregu opcji dostępnych w menu ustawień, co pozwala na optymalizację jakości obrazu w wielu różnych zastosowaniach. Dostępne są następujące opcje: - Standardowy. - Priorytet sytuacyjny ruchomy obiekt (stabilizacja obrazu). - Priorytet sytuacyjny niski szum (redukcja poziomu szumu na obrazie, zwłaszcza w przypadku ciemnych scen). - Bez migotania (redukcja migotania obrazu zgodnie z częstotliwością zasilania oświetlenia (50 Hz lub 60 Hz). 8. Zmienna szybkość bitowa (VBR) z możliwością ustawienia jej maksymalnej wartości: Kamera ma 2 tryby kompresji szybkości bitowej, kompresję ze zmienną szybkością bitową (VBR) lub stałą szybkością bitową (CBR), wybieraną w zależności od panujących warunków sieciowych

3 W przypadku wyboru VBR zachowany zostaje zawsze obraz o wyższej jakości bez względu na wymagania dotyczące przepustowości i pojemności pamięci, ponieważ szybkość bitowa jest zmienna według sceny. Poza tym, w trybie VBR, kamera ogranicza maksymalną wartość szybkości bitowej przy jednoczesnym zachowaniu jakości obrazu i liczby klatek na sekundę w celu zmniejszenia zajmowanej pamięci. Ponadto w trybie VBR z maksymalnym limitem szybkości bitowej kamera akceptuje funkcję pomijania klatek w celu sterowania szybkością bitową, aby zminimalizować zajmowaną pamięć. Z drugiej strony, w przypadku wyboru CBR wymagania dotyczące przepustowości i pojemności pamięci łatwo jest obliczyć, ponieważ szybkość bitowa jest zawsze stała. 9. Wyjątkowa konstrukcja ramienia montażowego kamery: Ramię montażowe kamery można regulować w trzech kierunkach. W przypadku mocowania kamery do sufitu można precyzyjnie wyregulować pole widzenia, przesuwając kamerę zarówno w kierunku poziomym, jak i pionowym, natomiast złącze kulowe umożliwia jej obrót. Unikalna konstrukcja ramienia montażowego kamery pozwala na szybką i łatwą regulację kąta widzenia, bez konieczności użycia dodatkowego wspornika. W celu pewnego zablokowania trzech części kamery (urządzenia, ramienia i podstawy) używane są wkręty z gniazdem TORX. 10. Regulowana osłona przeciwsłoneczna: Zintegrowana osłona przeciwsłoneczna jest regulowana w zakresie 20 mm (wzdłużnie), aby chronić obiektyw kamery przed bezpośrednimi promieniami słońca. Dzięki temu kamera jest doskonale przygotowana do eksploatacji na zewnątrz, w bezpośrednim słońcu. Pomaga to także chronić obiektyw przed kroplami deszczu i rozpryskami wody, które mogą obniżać jakość

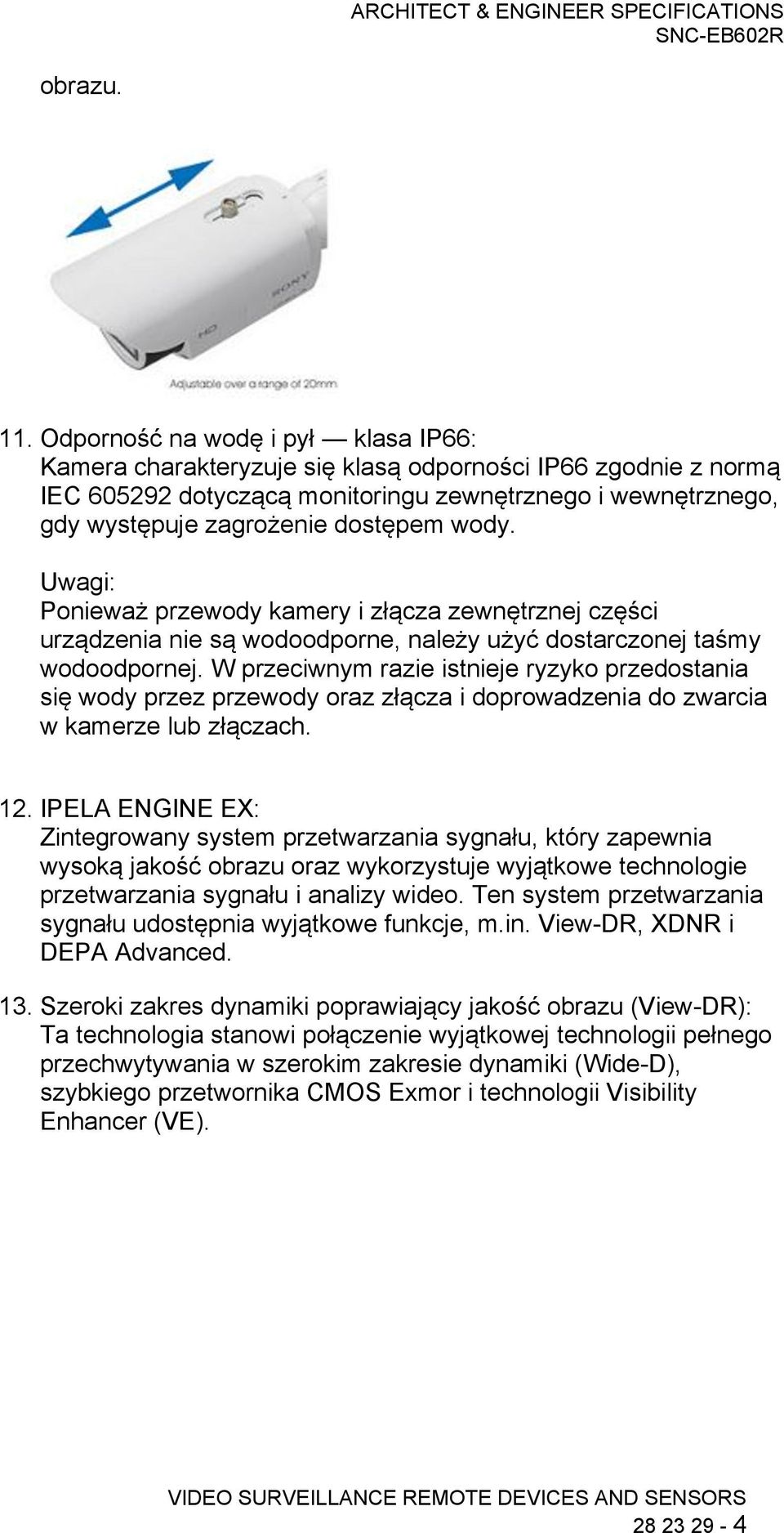

4 obrazu. 11. Odporność na wodę i pył klasa IP66: Kamera charakteryzuje się klasą odporności IP66 zgodnie z normą IEC dotyczącą monitoringu zewnętrznego i wewnętrznego, gdy występuje zagrożenie dostępem wody. Uwagi: Ponieważ przewody kamery i złącza zewnętrznej części urządzenia nie są wodoodporne, należy użyć dostarczonej taśmy wodoodpornej. W przeciwnym razie istnieje ryzyko przedostania się wody przez przewody oraz złącza i doprowadzenia do zwarcia w kamerze lub złączach. 12. IPELA ENGINE EX: Zintegrowany system przetwarzania sygnału, który zapewnia wysoką jakość obrazu oraz wykorzystuje wyjątkowe technologie przetwarzania sygnału i analizy wideo. Ten system przetwarzania sygnału udostępnia wyjątkowe funkcje, m.in. View-DR, XDNR i DEPA Advanced. 13. Szeroki zakres dynamiki poprawiający jakość obrazu (View-DR): Ta technologia stanowi połączenie wyjątkowej technologii pełnego przechwytywania w szerokim zakresie dynamiki (Wide-D), szybkiego przetwornika CMOS Exmor i technologii Visibility Enhancer (VE)

5 Technologia pełnego przechwytywania w szerokim zakresie dynamiki wykorzystuje migawkę elektroniczną do rejestrowania wielu obrazów i odtwarzania poszczególnych klatek. Jeden obraz jest rejestrowany przy użyciu standardowego czasu ekspozycji, a dodatkowe obrazy (1 lub 3) są rejestrowane z bardzo krótkim czasem ekspozycji, zależnie od typu kamery*. (* Ten model generuje pojedynczy obraz z 2 lub 4 obrazów zarejestrowanych przy dłuższym czasie otwarcia migawki). Dzięki zaawansowanemu algorytmowi View-DR wszystkie elektrony w rejestrowanym świetle są w pełni wykorzystywane przez przetwornik, co znacznie różni się od innych technologii poszerzania zakresu dynamiki (Wide-D) wykorzystywanych w branży, które odrzucają około połowy tych elektronów. Dlatego technologia View-DR zapewnia niemal dwukrotnie większą czułość niż konwencjonalne technologie poszerzania zakresu dynamiki (Wide-D). Poziom ustawienia szerokiego zakresu dynamiki (View-DR) zmienia się automatycznie w zależności od warunków oświetlenia. Przy spadku poziomu oświetlenia funkcja szerokiego zakresu dynamiki (View-DR) automatycznie się wyłącza. 14. CMOS Exmor: Ten przetwornik zapewnia obraz o wysokiej jakości i niskim poziomie szumów

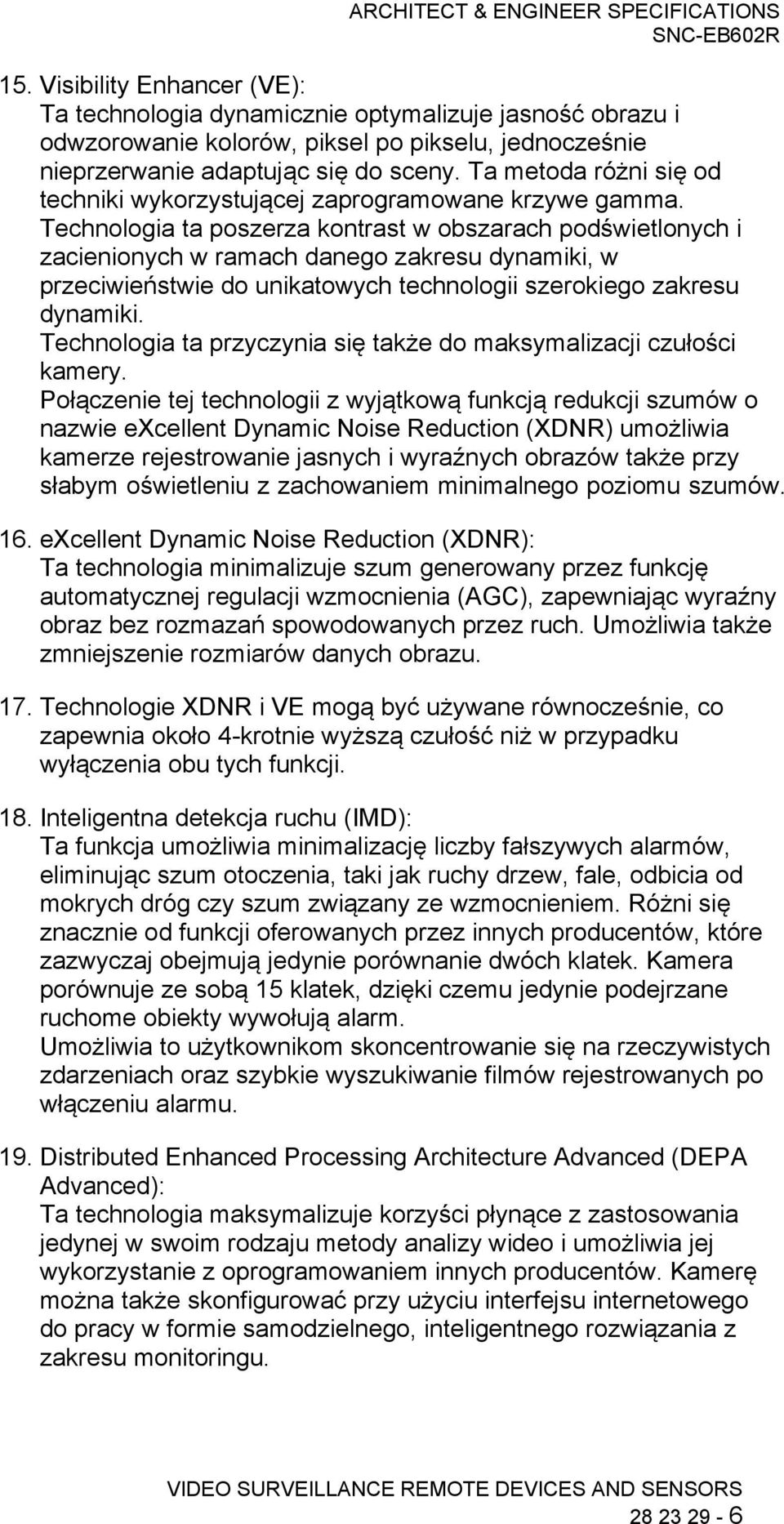

6 15. Visibility Enhancer (VE): Ta technologia dynamicznie optymalizuje jasność obrazu i odwzorowanie kolorów, piksel po pikselu, jednocześnie nieprzerwanie adaptując się do sceny. Ta metoda różni się od techniki wykorzystującej zaprogramowane krzywe gamma. Technologia ta poszerza kontrast w obszarach podświetlonych i zacienionych w ramach danego zakresu dynamiki, w przeciwieństwie do unikatowych technologii szerokiego zakresu dynamiki. Technologia ta przyczynia się także do maksymalizacji czułości kamery. Połączenie tej technologii z wyjątkową funkcją redukcji szumów o nazwie excellent Dynamic Noise Reduction (XDNR) umożliwia kamerze rejestrowanie jasnych i wyraźnych obrazów także przy słabym oświetleniu z zachowaniem minimalnego poziomu szumów. 16. excellent Dynamic Noise Reduction (XDNR): Ta technologia minimalizuje szum generowany przez funkcję automatycznej regulacji wzmocnienia (AGC), zapewniając wyraźny obraz bez rozmazań spowodowanych przez ruch. Umożliwia także zmniejszenie rozmiarów danych obrazu. 17. Technologie XDNR i VE mogą być używane równocześnie, co zapewnia około 4-krotnie wyższą czułość niż w przypadku wyłączenia obu tych funkcji. 18. Inteligentna detekcja ruchu (IMD): Ta funkcja umożliwia minimalizację liczby fałszywych alarmów, eliminując szum otoczenia, taki jak ruchy drzew, fale, odbicia od mokrych dróg czy szum związany ze wzmocnieniem. Różni się znacznie od funkcji oferowanych przez innych producentów, które zazwyczaj obejmują jedynie porównanie dwóch klatek. Kamera porównuje ze sobą 15 klatek, dzięki czemu jedynie podejrzane ruchome obiekty wywołują alarm. Umożliwia to użytkownikom skoncentrowanie się na rzeczywistych zdarzeniach oraz szybkie wyszukiwanie filmów rejestrowanych po włączeniu alarmu. 19. Distributed Enhanced Processing Architecture Advanced (DEPA Advanced): Ta technologia maksymalizuje korzyści płynące z zastosowania jedynej w swoim rodzaju metody analizy wideo i umożliwia jej wykorzystanie z oprogramowaniem innych producentów. Kamerę można także skonfigurować przy użyciu interfejsu internetowego do pracy w formie samodzielnego, inteligentnego rozwiązania z zakresu monitoringu

7 20. Kamera jest zgodna ze standardem Open Network Video Interface Forum Profile S (ONVIF Profile S). Kamera obsługuje również polecenia zdarzeń ONVIF, takie jak Alarm sabotażowy, Czujnik ruchu, Błąd wentylatora

8 B. KAMERA: 1. Kamera wykorzystuje Przetwornik CMOS Exmor 1/3 cala ze skanowaniem progresywnym. 2. Liczba efektywnych pikseli wynosi (w przybliżeniu) 1,37 megapiksela. 3. Dla analogowego wyjścia wideo kamery można wybrać standard NTSC lub PAL. 4. Synchronizacja kamery jest przeprowadzana wewnętrznie. 5. Kamera wymaga minimalnego oświetlenia sceny Tryb kolorowy: 0,05 luksa (50 IRE [IP], F1,2, View-DR wył., VE wył., maksymalna wartość automatycznej regulacji wzmocnienia, 1/30 s, 30 kl./s) 0,03 luksa (30 IRE [IP], F1,2, View-DR wył., VE wył., maksymalna wartość automatycznej regulacji wzmocnienia, 1/30 s, 30 kl./s) Tryb czarno-biały: 0 luksów (50 IRE [IP], wł. oświetlenie IR) 0 luksów (30 IRE [IP], wł. oświetlenie IR) 6. Kamera oferuje szeroki zakres dynamiki, wynoszący 130 db. 7. Stosunek sygnału do szumu w obrazie przekracza 50 db (maksymalna wartość automatycznej regulacji wzmocnienia, 0 db). 8. Kamera ogranicza maksymalny stopień automatycznej kontroli ekspozycji sterowanej wzmocnieniem. 9. Szybkość migawki elektronicznej można ustawić w zakresie od 1 do 1/ sekundy. 10. Kamera reguluje jasność docelową dla automatycznego ustawienia ekspozycji po wybraniu wartości korekty ekspozycji z listy w menu. 11. Dla balansu bieli można wybrać ustawienie ATW (ok K do K), ATW-PRO (ok K do 6000 K), wewnątrz, na zewnątrz, lampa fluorescencyjna, lampa rtęciowa, lampa sodowa, lampa metalohalogenkowa, białe światło LED, balans bieli jednym naciśnięciem, ręczny. Dla ustawień ATW i ATW-PRO można określić przesunięcie wzmocnienia R/B

9 12. Kamera jest wyposażona standardowo w zintegrowany obiektyw DC 3x z korekcją IR, zmienną ogniskową i automatyczną regulacją przysłony. 13. Kamera obsługuje także zoom cyfrowy 4x. 14. Kamera oferuje łączne powiększenie {Total_zoom_ratio}. 15. Kamera jest wyposażona w funkcję Easy Focus, która reguluje ostrość przy użyciu przycisku Easy Focus znajdującego się w tylnej części kamery lub zdalnie, przez interfejs GUI. W przypadku przełączenia kamery między trybem dziennym i nocnym funkcja Easy Focus jest aktywowana w celu zachowania ostrości. 16. Kamera jest wyposażona także w funkcję regulacji powiększenia/ostrości przy użyciu przełącznika ZOOM/FOCUS na module kamery lub zdalnie przez interfejs GUI. 17. Kąt widzenia w trybie (format obrazu 5:4) wynosi: W poziomie: 92.9 do W pionie: 73.1 do Ogniskowa wynosi 3.0 do 9.0 mm. 19. Zakres przysłony dla obiektywu (liczba F) wynosi Od F1,2 (szerokokątny) do F2,1 (teleobiektyw). 20. Minimalna odległość obiektu wynosi 11 7/8 cala (300 mm). 21. Kamera dysponuje wbudowanym 10-elementowym oświetleniem IR typu LED. 22. Kamera jest wyposażona we wbudowane oświetlenie IR umożliwiające rejestrowanie obrazu w całkowitej ciemności (0 luksów). Kamera udostępnia 2 tryby dla ustawienia Synchronizacja z oświetleniem IR : Włączona i Wyłączona. W przypadku wybrania trybu Włączona oświetlenie IR jest włączane automatycznie po przełączeniu kamery w tryb nocny. Dostępne są 4 ustawienia oświetlenia IR kontrolujące intensywność tego oświetlenia. 23. Długość fali oświetlenia IR wynosi 850 nm. 24. Oświetlenie IR działa efektywnie (50 IRE [IP] przy 25 m)

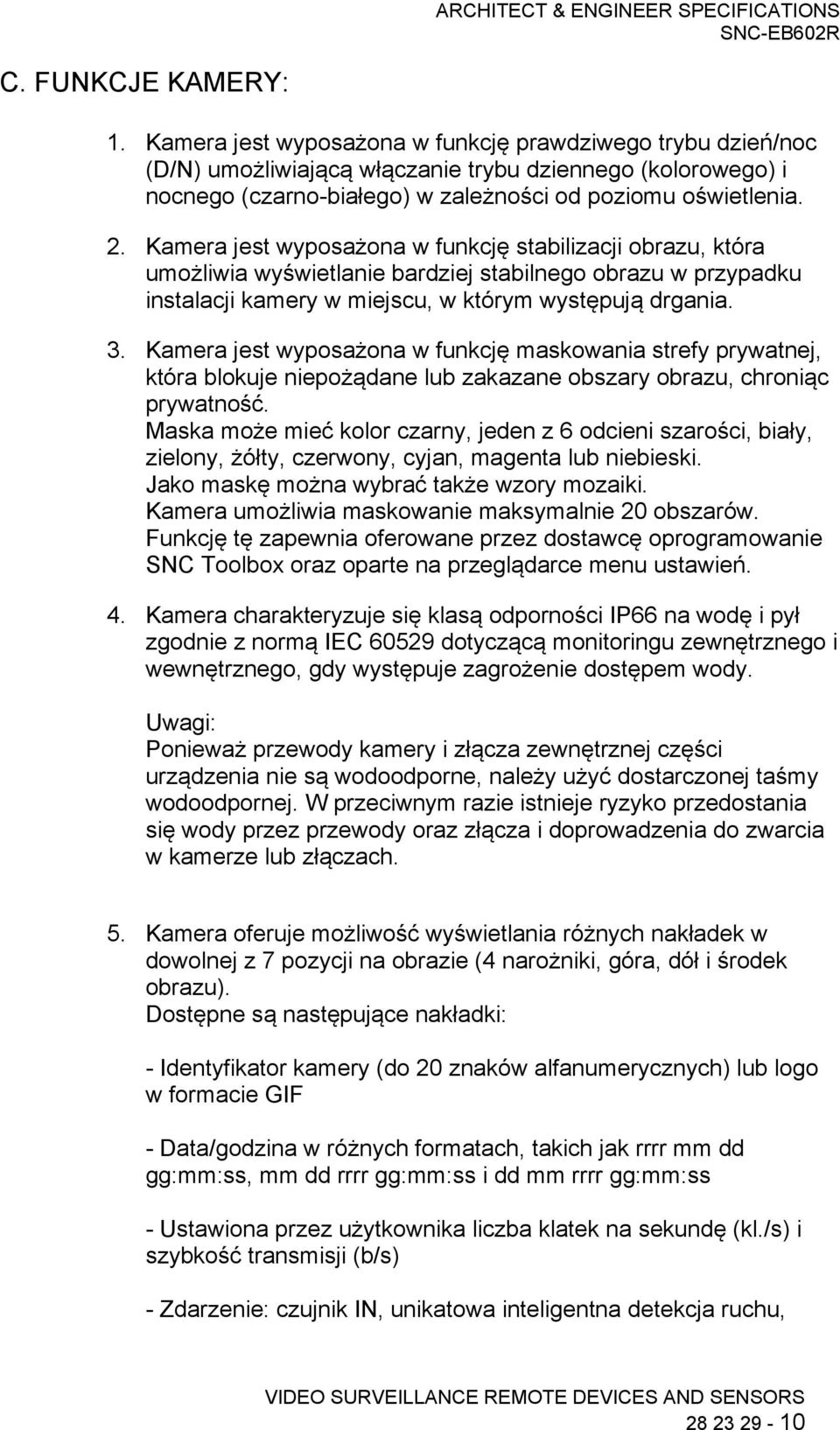

10 C. FUNKCJE KAMERY: 1. Kamera jest wyposażona w funkcję prawdziwego trybu dzień/noc (D/N) umożliwiającą włączanie trybu dziennego (kolorowego) i nocnego (czarno-białego) w zależności od poziomu oświetlenia. 2. Kamera jest wyposażona w funkcję stabilizacji obrazu, która umożliwia wyświetlanie bardziej stabilnego obrazu w przypadku instalacji kamery w miejscu, w którym występują drgania. 3. Kamera jest wyposażona w funkcję maskowania strefy prywatnej, która blokuje niepożądane lub zakazane obszary obrazu, chroniąc prywatność. Maska może mieć kolor czarny, jeden z 6 odcieni szarości, biały, zielony, żółty, czerwony, cyjan, magenta lub niebieski. Jako maskę można wybrać także wzory mozaiki. Kamera umożliwia maskowanie maksymalnie 20 obszarów. Funkcję tę zapewnia oferowane przez dostawcę oprogramowanie SNC Toolbox oraz oparte na przeglądarce menu ustawień. 4. Kamera charakteryzuje się klasą odporności IP66 na wodę i pył zgodnie z normą IEC dotyczącą monitoringu zewnętrznego i wewnętrznego, gdy występuje zagrożenie dostępem wody. Uwagi: Ponieważ przewody kamery i złącza zewnętrznej części urządzenia nie są wodoodporne, należy użyć dostarczonej taśmy wodoodpornej. W przeciwnym razie istnieje ryzyko przedostania się wody przez przewody oraz złącza i doprowadzenia do zwarcia w kamerze lub złączach. 5. Kamera oferuje możliwość wyświetlania różnych nakładek w dowolnej z 7 pozycji na obrazie (4 narożniki, góra, dół i środek obrazu). Dostępne są następujące nakładki: - Identyfikator kamery (do 20 znaków alfanumerycznych) lub logo w formacie GIF - Data/godzina w różnych formatach, takich jak rrrr mm dd gg:mm:ss, mm dd rrrr gg:mm:ss i dd mm rrrr gg:mm:ss - Ustawiona przez użytkownika liczba klatek na sekundę (kl./s) i szybkość transmisji (b/s) - Zdarzenie: czujnik IN, unikatowa inteligentna detekcja ruchu,

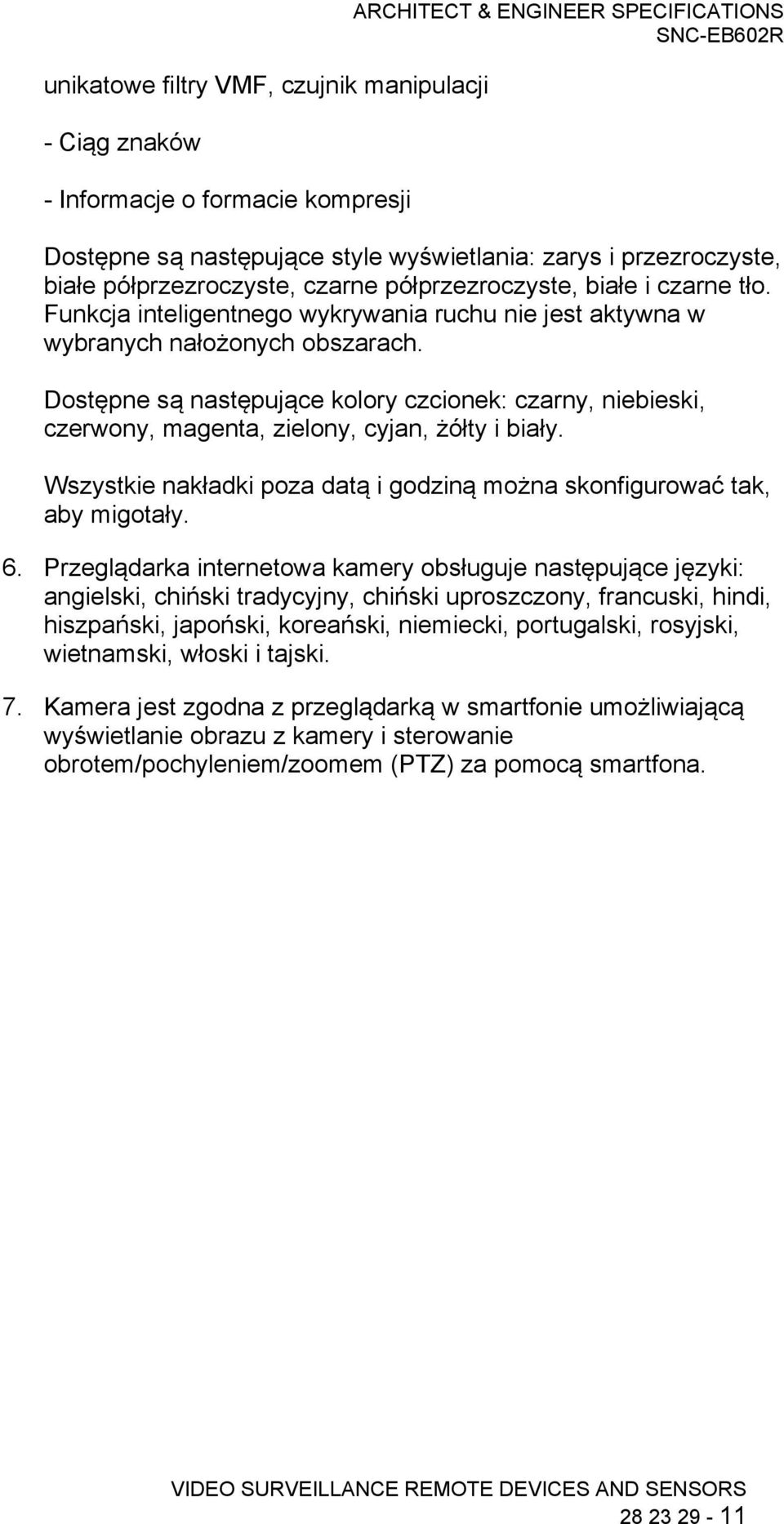

11 unikatowe filtry VMF, czujnik manipulacji - Ciąg znaków - Informacje o formacie kompresji ARCHITECT & ENGINEER SPECIFICATIONS Dostępne są następujące style wyświetlania: zarys i przezroczyste, białe półprzezroczyste, czarne półprzezroczyste, białe i czarne tło. Funkcja inteligentnego wykrywania ruchu nie jest aktywna w wybranych nałożonych obszarach. Dostępne są następujące kolory czcionek: czarny, niebieski, czerwony, magenta, zielony, cyjan, żółty i biały. Wszystkie nakładki poza datą i godziną można skonfigurować tak, aby migotały. 6. Przeglądarka internetowa kamery obsługuje następujące języki: angielski, chiński tradycyjny, chiński uproszczony, francuski, hindi, hiszpański, japoński, koreański, niemiecki, portugalski, rosyjski, wietnamski, włoski i tajski. 7. Kamera jest zgodna z przeglądarką w smartfonie umożliwiającą wyświetlanie obrazu z kamery i sterowanie obrotem/pochyleniem/zoomem (PTZ) za pomocą smartfona

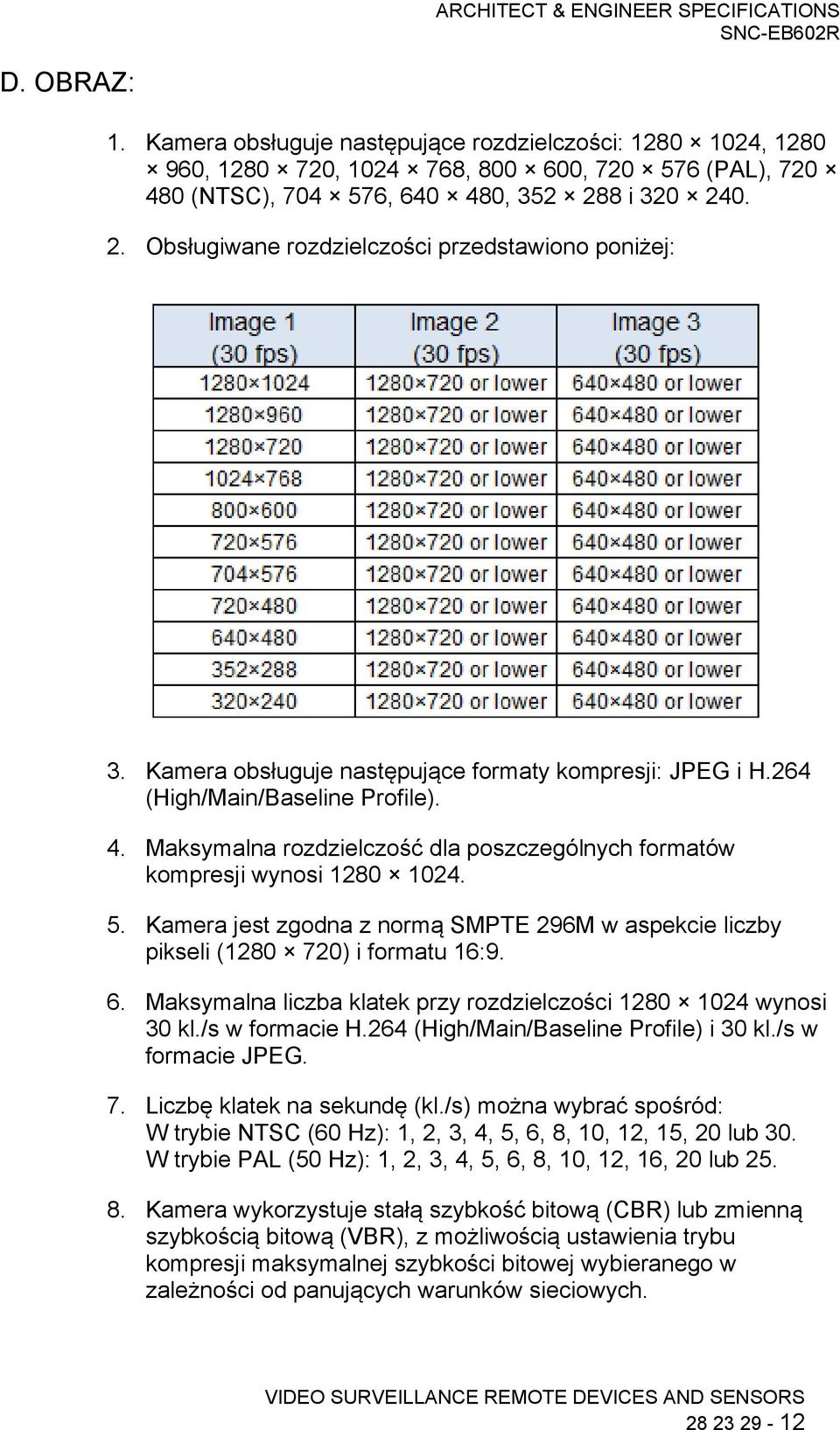

12 D. OBRAZ: 1. Kamera obsługuje następujące rozdzielczości: , , , , , (PAL), (NTSC), , , i Obsługiwane rozdzielczości przedstawiono poniżej: 3. Kamera obsługuje następujące formaty kompresji: JPEG i H.264 (High/Main/Baseline Profile). 4. Maksymalna rozdzielczość dla poszczególnych formatów kompresji wynosi Kamera jest zgodna z normą SMPTE 296M w aspekcie liczby pikseli ( ) i formatu 16:9. 6. Maksymalna liczba klatek przy rozdzielczości wynosi 30 kl./s w formacie H.264 (High/Main/Baseline Profile) i 30 kl./s w formacie JPEG. 7. Liczbę klatek na sekundę (kl./s) można wybrać spośród: W trybie NTSC (60 Hz): 1, 2, 3, 4, 5, 6, 8, 10, 12, 15, 20 lub 30. W trybie PAL (50 Hz): 1, 2, 3, 4, 5, 6, 8, 10, 12, 16, 20 lub Kamera wykorzystuje stałą szybkość bitową (CBR) lub zmienną szybkością bitową (VBR), z możliwością ustawienia trybu kompresji maksymalnej szybkości bitowej wybieranego w zależności od panujących warunków sieciowych

13 W przypadku wyboru CBR wymagania dotyczące przepustowości i pojemności pamięci łatwo jest obliczyć, ponieważ szybkość bitowa jest zawsze stała. Z drugiej strony, jakość obrazu spadnie, wykazując objawy makroblokingu, w zależności od warunków sceny. W przypadku wyboru VBR zachowany zostaje zawsze obraz o wyższej jakości bez względu na wymagania dotyczące przepustowości i pojemności pamięci, ponieważ szybkość bitowa jest zmienna według sceny. Poza tym, w trybie VBR, kamera ogranicza maksymalną wartość szybkości bitowej przy jednoczesnym zachowaniu jakości obrazu i liczby klatek na sekundę w celu zmniejszenia pojemność pamięci. Ponadto w trybie VBR z maksymalnym limitem szybkości bitowej kamera akceptuje funkcję pomijania klatek w celu sterowania szybkością bitową, aby zminimalizować pojemność pamięci. 9. Dostępne wartości szybkości bitowej (w kb/s) to: 64, 128, 256, 384, 512, 768, 1000, 1500, 2000, 3000, 4000, 5000, 6000, 7000, 8000, , i Kamera obsługuje funkcję elektronicznego obracania, wychylania i przybliżania (e-ptz) w trybie e-ptz. 11. Kamera udostępnia funkcję Adaptive Rate Control (ARC) przy korzystaniu z kompresji H.264 (High/Main/Baseline Profile). Po włączeniu ta funkcja umożliwia zachowanie stałej liczby klatek przy obniżonej jakości obrazu w przypadku wystąpienia problemu z połączeniem sieciowym. W razie dalszego spadku przepustowości sieci liczba klatek na sekundę spada automatycznie, aby zachować spójność obrazu. 12. Kamera ma możliwość ograniczenia przepustowości w zakresie od 64 kb/s do 32 Mb/s w przypadku formatu H.264 (High/Main/Baseline Profile) oraz od 0,5 Mb/s do nieograniczonej przepustowości w przypadku formatu JPEG. 13. Użytkownik ma możliwość wyboru spośród 10 poziomów współczynników kompresji JPEG, na podstawie 24 bitów na element obrazu (8 bitów na element w trybie YUV). 14. Algorytm stałej szybkości transmisji dla danych JPEG: Kamera ma możliwość wyrównywania rozmiaru danych JPEG w celu zapewnienia stabilnego wykorzystania przepustowości. Rozmiar danych dla poszczególnych poziomów kompresji prezentuje się następująco:

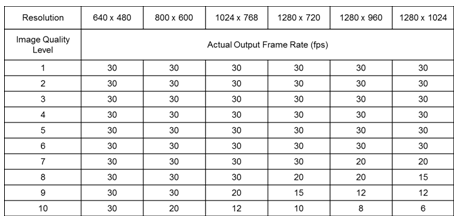

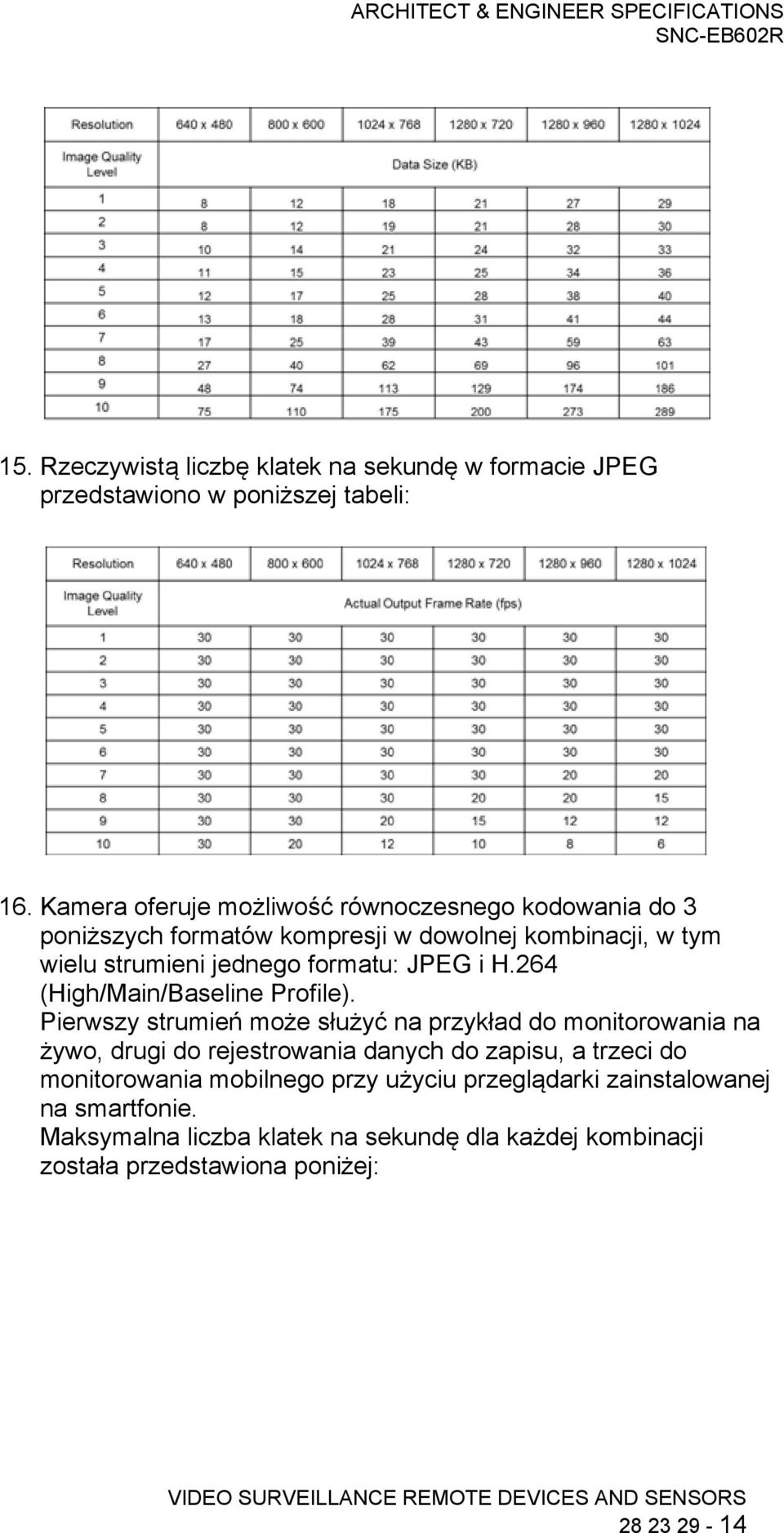

14 15. Rzeczywistą liczbę klatek na sekundę w formacie JPEG przedstawiono w poniższej tabeli: 16. Kamera oferuje możliwość równoczesnego kodowania do 3 poniższych formatów kompresji w dowolnej kombinacji, w tym wielu strumieni jednego formatu: JPEG i H.264 (High/Main/Baseline Profile). Pierwszy strumień może służyć na przykład do monitorowania na żywo, drugi do rejestrowania danych do zapisu, a trzeci do monitorowania mobilnego przy użyciu przeglądarki zainstalowanej na smartfonie. Maksymalna liczba klatek na sekundę dla każdej kombinacji została przedstawiona poniżej:

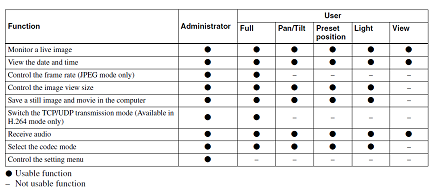

15 17. Kamera jest w stanie obsługiwać przez sieć równocześnie do 20 użytkowników. 18. Kamera udostępnia maksymalnie 6 poziomów uprawnień użytkowników. Administrator dysponuje pełnym dostępem/pełną kontrolą kamer. Pozostałe 5 poziomów dostępu można zdefiniować na potrzeby ograniczania uprawnień użytkowników do funkcji takich, jak wyświetlanie, zmiana rozmiaru obrazu itp. Dostęp do funkcji będzie określany zgodnie z poniższą tabelą:

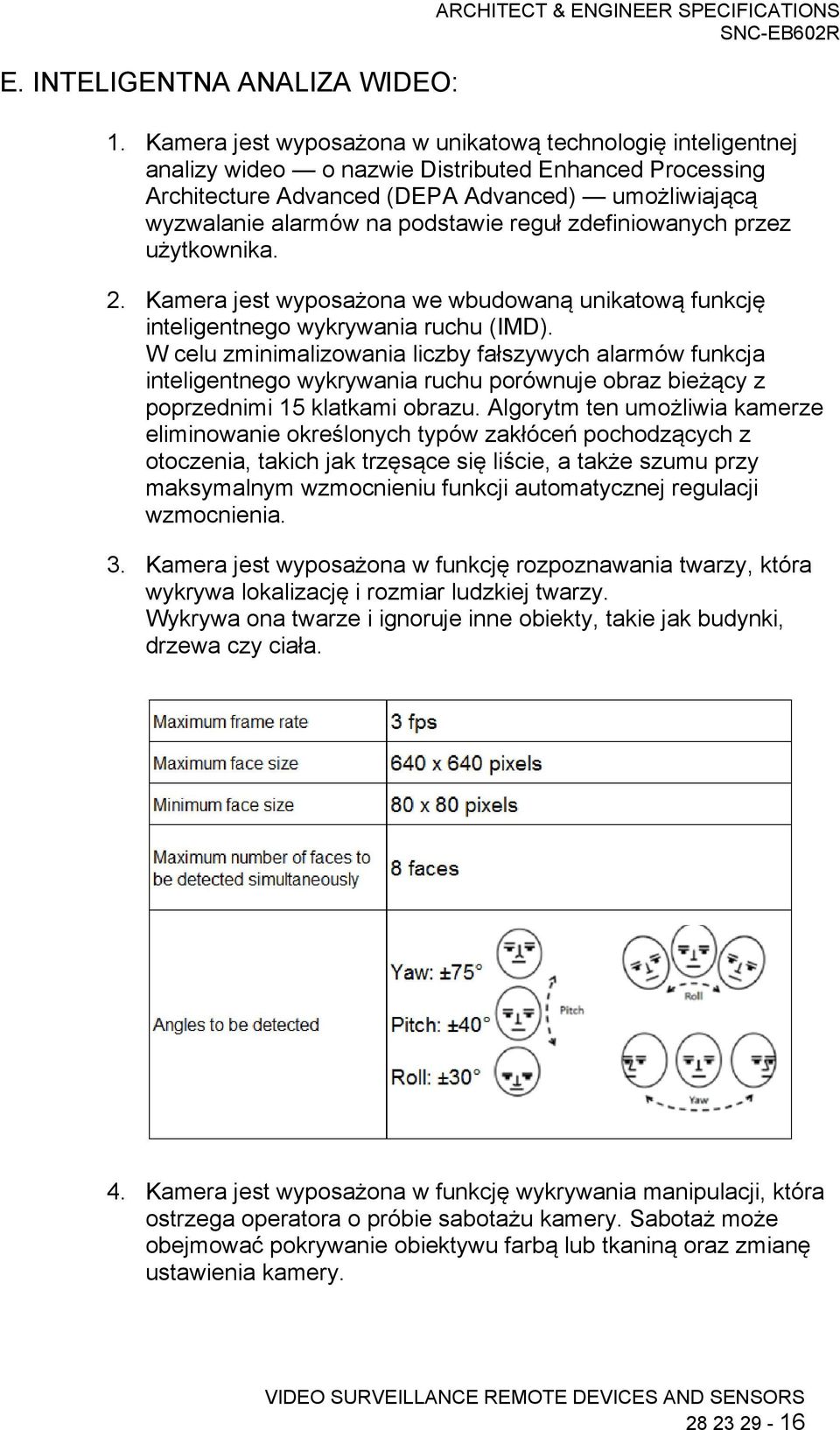

16 E. INTELIGENTNA ANALIZA WIDEO: ARCHITECT & ENGINEER SPECIFICATIONS 1. Kamera jest wyposażona w unikatową technologię inteligentnej analizy wideo o nazwie Distributed Enhanced Processing Architecture Advanced (DEPA Advanced) umożliwiającą wyzwalanie alarmów na podstawie reguł zdefiniowanych przez użytkownika. 2. Kamera jest wyposażona we wbudowaną unikatową funkcję inteligentnego wykrywania ruchu (IMD). W celu zminimalizowania liczby fałszywych alarmów funkcja inteligentnego wykrywania ruchu porównuje obraz bieżący z poprzednimi 15 klatkami obrazu. Algorytm ten umożliwia kamerze eliminowanie określonych typów zakłóceń pochodzących z otoczenia, takich jak trzęsące się liście, a także szumu przy maksymalnym wzmocnieniu funkcji automatycznej regulacji wzmocnienia. 3. Kamera jest wyposażona w funkcję rozpoznawania twarzy, która wykrywa lokalizację i rozmiar ludzkiej twarzy. Wykrywa ona twarze i ignoruje inne obiekty, takie jak budynki, drzewa czy ciała. 4. Kamera jest wyposażona w funkcję wykrywania manipulacji, która ostrzega operatora o próbie sabotażu kamery. Sabotaż może obejmować pokrywanie obiektywu farbą lub tkaniną oraz zmianę ustawienia kamery

17 5. Kamera jest wyposażona w następujące funkcje analizy sceny, które można skonfigurować w menu konfiguracyjnym kamery: - Wtargnięcie: gdy ruchomy obiekt wkracza do wyznaczonego obszaru, włączany jest alarm. - Przechodzenie: określana jest linia przejścia, a alarm jest włączany w przypadku przekroczenia tej linii przez ruchomy obiekt. - Wykrywanie pozostawienia przedmiotu: alarm jest włączany w przypadku pozostawienia obiektu bez nadzoru w wyznaczonym obszarze przez zbyt długi czas. - Wykrywanie braku przedmiotu: alarm jest włączany w przypadku usunięcia obiektu z wyznaczonego obszaru

18 F. DŹWIĘK: Brak

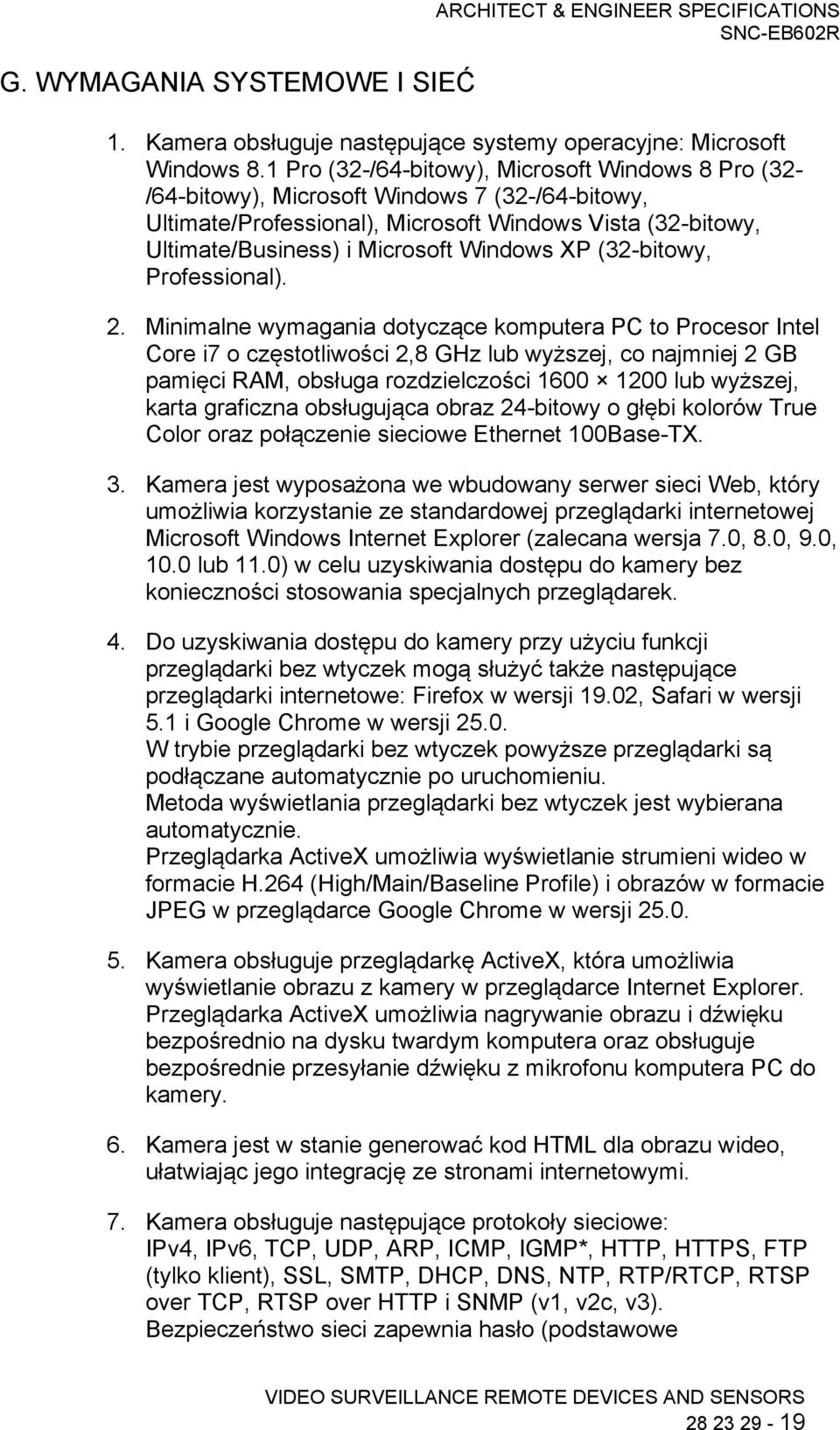

19 G. WYMAGANIA SYSTEMOWE I SIEĆ ARCHITECT & ENGINEER SPECIFICATIONS 1. Kamera obsługuje następujące systemy operacyjne: Microsoft Windows 8.1 Pro (32-/64-bitowy), Microsoft Windows 8 Pro (32- /64-bitowy), Microsoft Windows 7 (32-/64-bitowy, Ultimate/Professional), Microsoft Windows Vista (32-bitowy, Ultimate/Business) i Microsoft Windows XP (32-bitowy, Professional). 2. Minimalne wymagania dotyczące komputera PC to Procesor Intel Core i7 o częstotliwości 2,8 GHz lub wyższej, co najmniej 2 GB pamięci RAM, obsługa rozdzielczości lub wyższej, karta graficzna obsługująca obraz 24-bitowy o głębi kolorów True Color oraz połączenie sieciowe Ethernet 100Base-TX. 3. Kamera jest wyposażona we wbudowany serwer sieci Web, który umożliwia korzystanie ze standardowej przeglądarki internetowej Microsoft Windows Internet Explorer (zalecana wersja 7.0, 8.0, 9.0, 10.0 lub 11.0) w celu uzyskiwania dostępu do kamery bez konieczności stosowania specjalnych przeglądarek. 4. Do uzyskiwania dostępu do kamery przy użyciu funkcji przeglądarki bez wtyczek mogą służyć także następujące przeglądarki internetowe: Firefox w wersji 19.02, Safari w wersji 5.1 i Google Chrome w wersji W trybie przeglądarki bez wtyczek powyższe przeglądarki są podłączane automatycznie po uruchomieniu. Metoda wyświetlania przeglądarki bez wtyczek jest wybierana automatycznie. Przeglądarka ActiveX umożliwia wyświetlanie strumieni wideo w formacie H.264 (High/Main/Baseline Profile) i obrazów w formacie JPEG w przeglądarce Google Chrome w wersji Kamera obsługuje przeglądarkę ActiveX, która umożliwia wyświetlanie obrazu z kamery w przeglądarce Internet Explorer. Przeglądarka ActiveX umożliwia nagrywanie obrazu i dźwięku bezpośrednio na dysku twardym komputera oraz obsługuje bezpośrednie przesyłanie dźwięku z mikrofonu komputera PC do kamery. 6. Kamera jest w stanie generować kod HTML dla obrazu wideo, ułatwiając jego integrację ze stronami internetowymi. 7. Kamera obsługuje następujące protokoły sieciowe: IPv4, IPv6, TCP, UDP, ARP, ICMP, IGMP*, HTTP, HTTPS, FTP (tylko klient), SSL, SMTP, DHCP, DNS, NTP, RTP/RTCP, RTSP over TCP, RTSP over HTTP i SNMP (v1, v2c, v3). Bezpieczeństwo sieci zapewnia hasło (podstawowe

20 uwierzytelnianie) i filtr adresów IP. ARCHITECT & ENGINEER SPECIFICATIONS * Obsługiwana jest funkcja Source-Specific Multicast (SSM). 8. Kamera oferuje możliwość przesyłania danych wideo w formacie H.264 (High/Main/Baseline Profile) z użyciem protokołu TCP oraz danych wideo w formacie H.264 (High/Main/Baseline Profile) z użyciem protokołu UDP (unicast/multicast). 9. Kamera obsługuje powiadomienia o zmianach dynamicznych adresów IP. W tym celu w przypadku zmiany jej adresu IP przesyła wiadomość na określony adres lub wysyła powiadomienie z użyciem protokołu HTTP. 10. Kamera obsługuje uwierzytelnianie klienta HTTPS. 11. Kamera zapewnia obsługę klienta FTP, co umożliwia: - Przesyłanie obrazu JPEG do zdefiniowanego wstępnie serwera FTP w przypadku wyzwolenia alarmu przez czujnik ruchu lub alarm sabotażowy. - Okresowe rejestrowanie obrazu JPEG i przesyłanie go do serwera FTP. 12. Kamera zapewnia obsługę klienta poczty (SMTP), co umożliwia: - Przesyłanie wiadomości do określonych wcześniej użytkowników w przypadku wyzwolenia alarmu przez czujnik ruchu, filtry VMF, alarm sabotażowy, czujnik dźwięku lub wejście alarmowe. Do wiadomości może zostać dołączony obraz JPEG powiązany z wyzwoleniem alarmu. - Okresową rejestrację obrazu JPEG i przesyłanie go pocztą elektroniczną. Zakres numerów portów SMTP wynosi od 1 do Kamera wysyła powiadomienia alarmowe za pośrednictwem protokołu HTTP do maksymalnie 3 wyznaczonych adresów URL w przypadku, kiedy w kamerze wystąpią zdefiniowane zdarzenia, takie jak alarm sabotażowy lub rozłączenie sieci. 14. Kamera obsługuje uwierzytelnianie POP3, APOP i CRAM-MD5 w przypadku komunikacji z użyciem protokołu SMTP

21 15. Kamera obsługuje protokół RTSP zgodnie ze standardem RFC 2326 i obsługuje następujące funkcje: DESCRIBE, SETUP, PLAY, TEARDOWN i GET_PARAMETER. 16. Kamera obsługuje technologię QoS w oparciu o wartość punktu kodowego DSCP. 17. Kamera obsługuje filtrowanie adresów IP, co umożliwia ograniczenie dostępu do niej do jednej lub kilku grup wybranych użytkowników. Można utworzyć maksymalnie 10 różnych grup, określając zakres adresów IP dla każdej z nich. 18. Kamera obsługuje uwierzytelnianie IEEE 802.1X oraz: - jest zgodna z normami IEEE 802.1X; - umożliwia integrację z siecią IEEE 802.1X w celu zapewnienia wyższego poziomu bezpieczeństwa sieci; - obsługuje tryb EAP-TLS wykorzystujący parę kluczy z urzędu certyfikacyjnego (CA); - obsługuje tryb EAP-MD5; - obsługuje tryb PEAP. 19. Kamera oferuje możliwość konfiguracji portów przez użytkownika. 20. Po odebraniu polecenia CGI we wbudowanej pamięci (nieulotnej) jest zapisywany dziennik systemowy. 21. Wraz z kamerą są dostarczane znajdujące się na dysku CD-ROM aplikacje jako standardowe akcesoria. Aplikacja SNC Easy IP Setup Guide umożliwia skonfigurowanie początkowych ustawień sieciowych i wybór ustawień Zapory systemu Windows

22 H. INTERFEJSY: 1. Po zainstalowaniu kamery na jej panelu sterowania jest dostępne analogowe wyjście monitora służące do konfiguracji. Jest to złącze typu RCA. 2. W tylnej części kamery znajduje się złącze RJ Połączenie z siecią jest dostępne przez 8-stykowe złącze RJ-45, 10Base-T/100Base-TX Ethernet. Obsługiwane są protokoły IPv6 i IPv

23 I. DANE OGÓLNE 1. Wymagane parametry zasilania kamery są następujące: Power over Ethernet (PoE) (zgodnie z IEEE 802.3af, klasa 2). 2. Pobór mocy kamery jest następujący: Maks. 10,0 W (system PoE zgodny ze standardem IEEE802.3af ). 3. Temperatura pracy kamery musi mieścić się w następującym zakresie: -22 F do +122 F (-30 C do +50 C) Przy uruchamianiu temperatura musi być wyższa niż -4 F (-20 C). 4. Temperatura przechowywania kamery musi mieścić się w następującym zakresie: -4 F do +140 F (-20 C do +60 C) 5. Wilgotność otoczenia kamery podczas pracy musi mieścić się w zakresie od 20 do 90% (bez kondensacji). 6. Wilgotność otoczenia kamery podczas przechowywania musi mieścić się w zakresie od 20 do 95% (bez kondensacji). 7. Kamera jest wyposażona we wbudowaną grzałkę umożliwiającą jej pracę w niskich temperaturach do -30 C. 8. Kamera ma następujące wymiary przybliżone (szer. wys. głęb.): 3 3/4 x 3 3/4 x 6 3/8 cala (93 mm x 93 mm x mm) (bez wystających części) ø5 3/8 x 12 3/8 cala (ø140 mm x mm) (z ramieniem). 9. Masa kamery wynosi w przybliżeniu 3 funt 3 uncji (1450 g). 10. Materiały zewnętrzne: Osłona przednia: PC Obudowa tylna: ADC12 Ramię/statyw: ADC12 Osłona obiektywu: PC Osłona przeciwsłoneczna: PC 11. Kolor na zewnątrz: 4,4BG 8,4/0,2 w systemie barw Munsella (biały) 3,9PB 0,3/1,0 w systemie barw Munsella (czarny) 12. Ramię montażowe kamery można regulować w trzech kierunkach. W przypadku mocowania kamery do sufitu można precyzyjnie wyregulować pole widzenia, przesuwając kamerę zarówno w

24 kierunku poziomym, jak i pionowym, natomiast złącze kulowe umożliwia jej obrót. Unikalna konstrukcja ramienia montażowego kamery pozwala na szybką i łatwą regulację kąta widzenia, bez konieczności użycia dodatkowego wspornika. W celu pewnego zablokowania trzech części kamery (urządzenia, ramienia i podstawy) używane są wkręty z gniazdem TORX. 13. Zintegrowana osłona przeciwsłoneczna jest regulowana w zakresie 20 mm (wzdłużnie), aby chronić obiektyw kamery przed bezpośrednimi promieniami słońca. Dzięki temu kamera jest doskonale przygotowana do eksploatacji na zewnątrz, w bezpośrednim słońcu. Pomaga to także chronić obiektyw przed kroplami deszczu i rozpryskami wody, które mogą obniżać jakość obrazu. 14. Ponieważ wysokość podstawy kamery uległa obniżeniu, łatwiej jest ułożyć zwinięty kabel LAN wewnątrz podstawy

25 J. ZGODNOŚĆ Z NORMAMI 1. Standard techniczny JATE (LAN) 2. UL2044, IEC (CB) 3. VCCI (klasa A), FCC (klasa A), IC (klasa A) 4. Emisja: EN55022 (klasa A) + EN Odporność: EN55022 (klasa A) + EN Emisja: AS/NZS CISPR22 (klasa A) 7. Klasa C-Tick A 8. KCC 9. EMC-TR (CU-TR)

26 K. DOSTARCZANE WYPOSAŻENIE: 1. Płyta CD-ROM (dostarczone programy) (x1) 2. Instrukcja instalacji (x1) 3. Szablon (x1) 4. Osłony wodoodporne (x1) 5. Klucz (x1) 6. Przepisy bezpieczeństwa (1) ARCHITECT & ENGINEER SPECIFICATIONS

27 L. WYPOSAŻENIE SPRZEDAWANE ODDZIELNIE: Brak ARCHITECT & ENGINEER SPECIFICATIONS

28 M. WYMIARY:

29 2014 Sony Corporation Funkcje i dane techniczne mogą ulec zmianie bez powiadomienia. Wymiary oraz wartości masy wyrażone w jednostkach niemetrycznych są podane w przybliżeniu. Sony jest zastrzeżonym znakiem towarowym firmy Sony Corporation. IPELA, IPELA ENGINE EX, DEPA i Exmor są znakami towarowymi firmy Sony Corporation. Microsoft, Windows, Windows Vista, Internet Explorer i DirectX są zastrzeżonymi znakami towarowymi lub znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych i/lub innych krajach. Intel, Pentium i Intel Core są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Intel Corporation lub jej spółek zależnych w Stanach Zjednoczonych i innych krajach. Wszelkie pozostałe znaki towarowe stanowią własność odpowiednich podmiotów
