1 Eksperyment pomiarowy Marek Rogóż TAURON Dystrybucja S.A. Krzysztof Chmielowiec Akademia Górniczo - Hutnicza

2 Agenda Analizatory poddawane testom, Generatory sygnałów testowych, Organizacja testów, Harmonogram, Opis wybranych procedur testowych, Raport

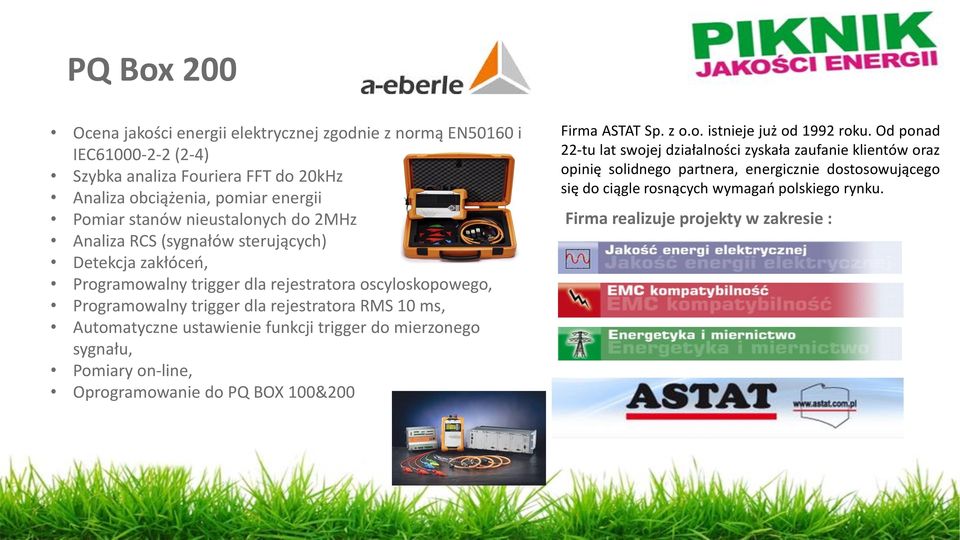

3 PQ Box 200 Ocena jakości energii elektrycznej zgodnie z normą EN50160 i IEC (2-4) Szybka analiza Fouriera FFT do 20kHz Analiza obciążenia, pomiar energii Pomiar stanów nieustalonych do 2MHz Analiza RCS (sygnałów sterujących) Detekcja zakłóceń, Programowalny trigger dla rejestratora oscyloskopowego, Programowalny trigger dla rejestratora RMS 10 ms, Automatyczne ustawienie funkcji trigger do mierzonego sygnału, Pomiary on-line, Oprogramowanie do PQ BOX 100&200 Firma ASTAT Sp. z o.o. istnieje już od 1992 roku. Od ponad 22-tu lat swojej działalności zyskała zaufanie klientów oraz opinię solidnego partnera, energicznie dostosowującego się do ciągle rosnących wymagań polskiego rynku. Firma realizuje projekty w zakresie :

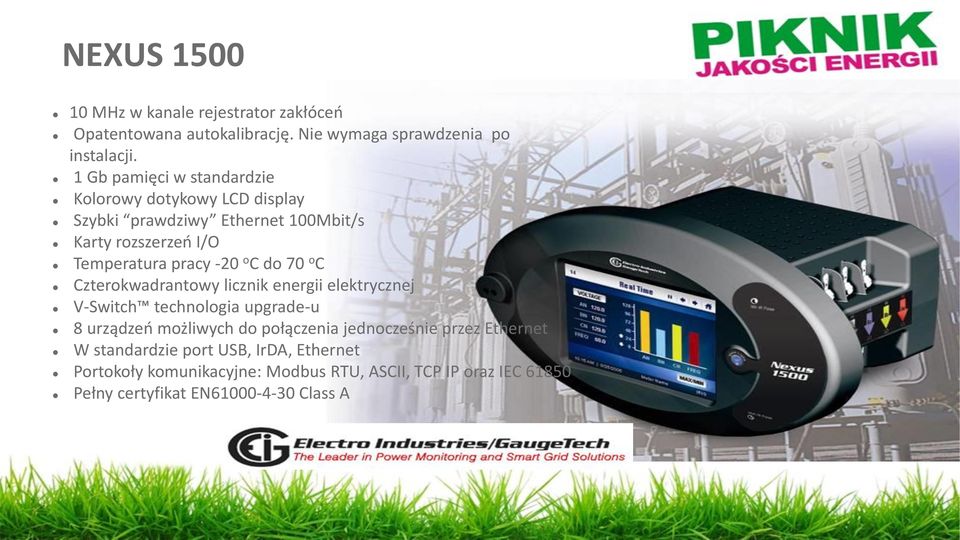

4 NEXUS MHz w kanale rejestrator zakłóceń Opatentowana autokalibrację. Nie wymaga sprawdzenia po instalacji. 1 Gb pamięci w standardzie Kolorowy dotykowy LCD display Szybki prawdziwy Ethernet 100Mbit/s Karty rozszerzeń I/O Temperatura pracy -20 o C do 70 o C Czterokwadrantowy licznik energii elektrycznej V-Switch technologia upgrade-u 8 urządzeń możliwych do połączenia jednocześnie przez Ethernet W standardzie port USB, IrDA, Ethernet Portokoły komunikacyjne: Modbus RTU, ASCII, TCP IP oraz IEC Pełny certyfikat EN Class A

5 ELSPEC G4500 Analizator Jakości Energii klasy A Bez ustalania progów Bez ustalania wartości wyzwalających Rejestracja wszystkich parametrów jakości energii elektrycznej Każda anomalia wychwycona Rozstrzygające narzędzie do analizy przyczyn uszkodzeń 11 kanałów pomiarowych: 4x ACV, 4x ACA, 1X DCV, 1x DCA, 1x Temp Częstotliwości próbowania: V: 1024 próbek na okres A: 256 próbek na okres

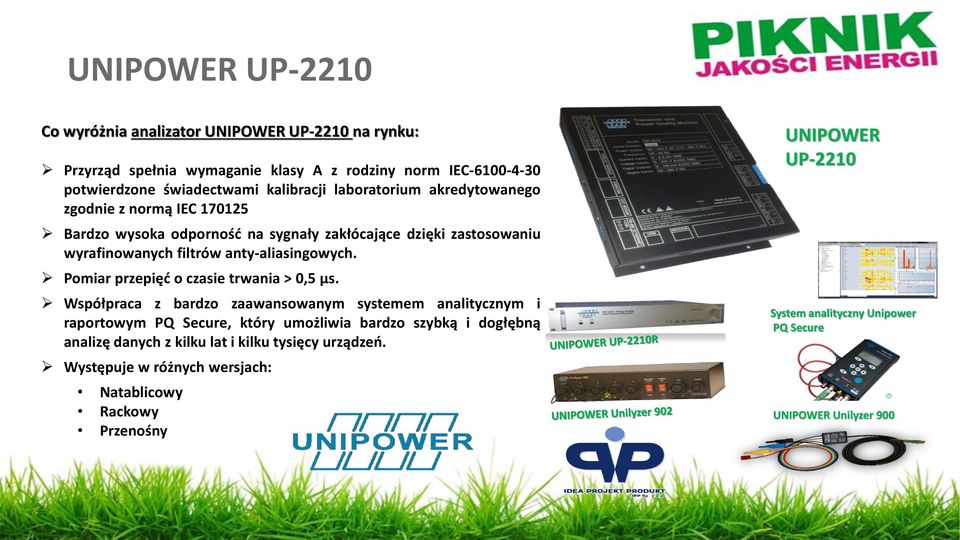

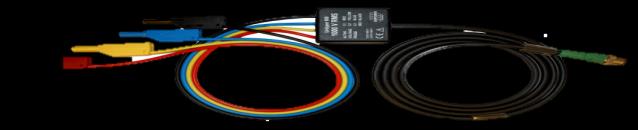

6 UNIPOWER UP-2210 Co wyróżnia analizator UNIPOWER UP-2210 na rynku: Przyrząd spełnia wymaganie klasy A z rodziny norm IEC potwierdzone świadectwami kalibracji laboratorium akredytowanego zgodnie z normą IEC Bardzo wysoka odporność na sygnały zakłócające dzięki zastosowaniu wyrafinowanych filtrów anty-aliasingowych. Pomiar przepięć o czasie trwania > 0,5 μs. Współpraca z bardzo zaawansowanym systemem analitycznym i raportowym PQ Secure, który umożliwia bardzo szybką i dogłębną analizę danych z kilku lat i kilku tysięcy urządzeń. Występuje w różnych wersjach: Natablicowy Rackowy Przenośny UNIPOWER UP-2210 System analityczny Unipower PQ Secure UNIPOWER Unilyzer 900

7 Metrel MI 2892 PowerMaster Zgodność z normą IEC Klasa A, Kompletna analiza jakości energii zgodnie z normą PN-EN włącznie z sygnalizacją i interharmonicznymi, 4 wejścia napięciowe o szerokim zakresie pomiarowym Vrms, 4 wejścia prądowe automatyczne wykrywanie typu cęgów, Wykrywanie i rejestracja zdarzeń napięciowych, Rejestracja i monitorowanie prądów rozruchowych, Rejestracja stanów nieustalonych z częstotliwością > 50 khz, Rejestracja do 7 nastawialnych alarmów, Pomiar temperatury, Smart, prosty wybór zakresów, Wsparcie kart microsd do 32 GB, Firma Merserwis zajmuje się głównie: - Importem oraz dystrybucją aparatury pomiarowej, urządzeń automatyki oraz narzędzi i akcesoriów pomiarowych; - Fachowym doradztwem w zakresie doboru odpowiedniej aparatury; - Serwisem gwarancyjnym oraz pogwarancyjnym oferowanych produktów; - Prowadzeniem szkoleń z zakresu obsługi oferowanej aparatury pomiarowej.

8 Stacjonarny analizator SO-52v11-eME Klasa A potwierdzona badaniami w akredytowanych laboratoriach Bezpośredni odczyt z urządzenia plików COMTRADE lub PQDIF Współpraca z SYNDIS PQ lub dowolnym SMJEE Transmisja danych do systemów stacyjnych w dowolnych protokołach Dwa niezależne trójfazowe moduły pomiarowe w jednym urządzeniu dla U i I Pomiary mocy i energii w klasie 0.2S Rejestracja i pomiar zaburzeń typu transients 1/50μs Właściwości EMC i odporność na warunki środowiskowe jak dla zabezpieczeń Wdrożenia na terenie kraju i za granicą Kompleksowe projektowanie i wdrażanie rozwiązań SMJEE

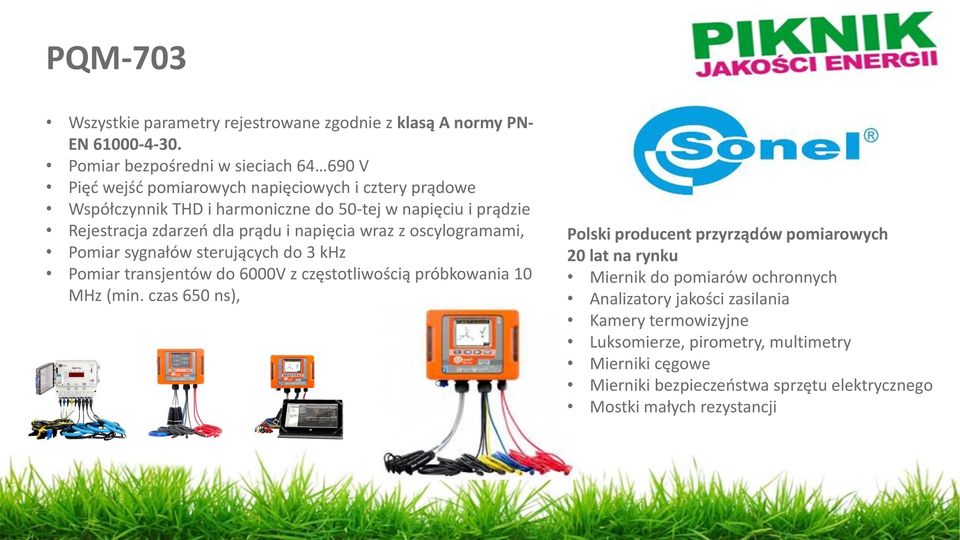

9 PQM-703 Wszystkie parametry rejestrowane zgodnie z klasą A normy PN- EN Pomiar bezpośredni w sieciach V Pięć wejść pomiarowych napięciowych i cztery prądowe Współczynnik THD i harmoniczne do 50-tej w napięciu i prądzie Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami, Pomiar sygnałów sterujących do 3 khz Pomiar transjentów do 6000V z częstotliwością próbkowania 10 MHz (min. czas 650 ns), Polski producent przyrządów pomiarowych 20 lat na rynku Miernik do pomiarów ochronnych Analizatory jakości zasilania Kamery termowizyjne Luksomierze, pirometry, multimetry Mierniki cęgowe Mierniki bezpieczeństwa sprzętu elektrycznego Mostki małych rezystancji

10 DEWE 3020 Systemy pomiarowe z serii DEWE-PNA są sieciowymi analizatorami energii, które podążając w ślad za ustanowionymi standardami wyznaczają nowe trendy przy pomiarach jakości energii elektrycznej. Najmniejsze urządzenie serii All-In-One z izolowanymi wejściami pomiarowymi Zasilanie prądem stałym, zmiennym lub przy użyciu baterii Wysoka dokładność dzięki przetwornikom analogowo-cyfrowym o rozdzielczości 16, 22 i 24 bitów Szybkie próbkowanie w zakresie od 100 ks/s do 10 MS/s na każdym kanale Wydajny procesor Intel Core i5 Prędkość zapisu na dysku HDD 70 MB/s Przejrzysty, dotykowy wyświetlacz o przekątnej 15.4 Gniazdo rozszerzające umożliwiające rozbudowę urządzenia o dodatkowe moduły pomiarowe Tespol Sp. z o.o. jest firmą polską, będącą autoryzowanym przedstawicielstwem czołowych producentów aparatury kontrolno pomiarowej oraz systemów radiokomunikacyjnych. Zapewniamy kompleksową ofertę produktów oraz usług w zakresie najnowocześniejszych technologii i systemów pomiarowych, łączności oraz nadajników RTV następujących producentów, z którymi związani jesteśmy wieloletnimi umowami serwisowymi i dystrybutorskimi: Tektronix, Rohde&Schwarz, Fluke, Keithley, Spectracom, Sonel, ABI, MVG oraz Dewetron.

11 ION 7650 Analizator stacjonarny, Klasa 0,2s dla pomiaru mocy i energii, Klasa A dla pomiaru parametrów jee zgodnie z PN-EN , Pomiar harmonicznych i interharmonicznych napięcia i prądu, Indywidualna analiza harmonicznych napięcia i prądu, Funkcja oceny jakości napięcia zasilania zgodna z normą PN-EN 50160, Wykrywanie zapadów i wzrostów napięcia z dokładnością ½ okresu, Rejestracja ultraszybkich zdarzeń o czasach trwania od 20 μs, Funkcja rejestratora oscylografów o rozdzielczości co 1024 próbek na okres, Synchronizacja czasu z GPS,

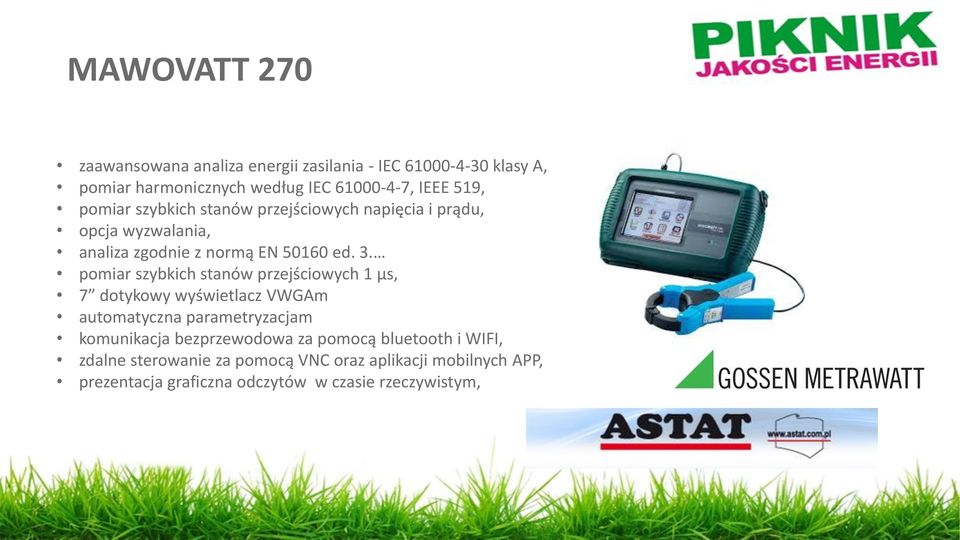

12 MAWOVATT 270 zaawansowana analiza energii zasilania - IEC klasy A, pomiar harmonicznych według IEC , IEEE 519, pomiar szybkich stanów przejściowych napięcia i prądu, opcja wyzwalania, analiza zgodnie z normą EN ed. 3. pomiar szybkich stanów przejściowych 1 μs, 7 dotykowy wyświetlacz VWGAm automatyczna parametryzacjam komunikacja bezprzewodowa za pomocą bluetooth i WIFI, zdalne sterowanie za pomocą VNC oraz aplikacji mobilnych APP, prezentacja graficzna odczytów w czasie rzeczywistym,

13 FLUKE 1760 Trójfazowy rejestrator jakości energii Fluke 1760: Zgodność z klasą A wg. IEC Rozbudowane narzędzia analityczne i elastyczność w definiowaniu progów oraz mierzonych parametrów Fluke Corporation: firma z ponad 65-letnim stażem w produkcji przyrządów pomiarowych; producent szerokiego asortymentu przyrządów, m. in. multimetrów, testerów elektrycznych, pirometrów, kamer termowizyjnych, analizatorów energii, kalibratorów i innych; przyrządy Fluke sprzedawane są w ponad 100 krajach na całym świecie; nasza dewiza to The Most Trusted Tools in the World, ponieważ przyrządy Fluke niezmiennie cieszą się zaufaniem użytkowników.

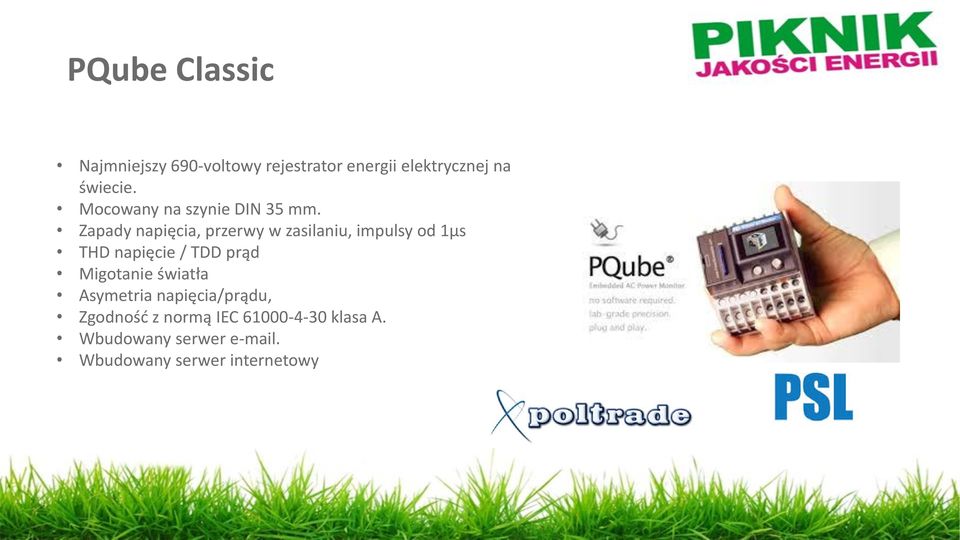

14 PQube Classic Najmniejszy 690-voltowy rejestrator energii elektrycznej na świecie. Mocowany na szynie DIN 35 mm. Zapady napięcia, przerwy w zasilaniu, impulsy od 1μs THD napięcie / TDD prąd Migotanie światła Asymetria napięcia/prądu, Zgodność z normą IEC klasa A. Wbudowany serwer . Wbudowany serwer internetowy

15 SIMEAS Q80 Analizator stacjonarny, Pomiar zgodnie z wymaganiami klasy A IEC , IEC , IEC , Ocena wyników zgodnie z EN 50160, 4 wejścia prądowe, 4 wejścia napięciowe, Analiza sieci z próbkowaniem 10 khz, Dokładność pomiarowa 0.1 %, Analiza harmonicznych do 50, Przechowywanie danych w pamięci flash, Powiadamianie przez , SMS, fax, Zdalna parametryzacja,

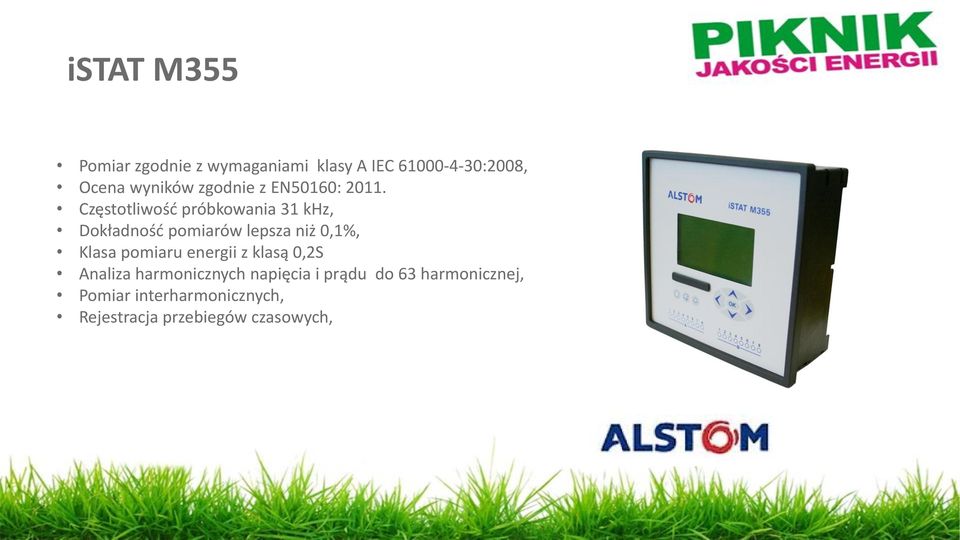

16 istat M355 Pomiar zgodnie z wymaganiami klasy A IEC :2008, Ocena wyników zgodnie z EN50160: Częstotliwość próbkowania 31 khz, Dokładność pomiarów lepsza niż 0,1%, Klasa pomiaru energii z klasą 0,2S Analiza harmonicznych napięcia i prądu do 63 harmonicznej, Pomiar interharmonicznych, Rejestracja przebiegów czasowych,

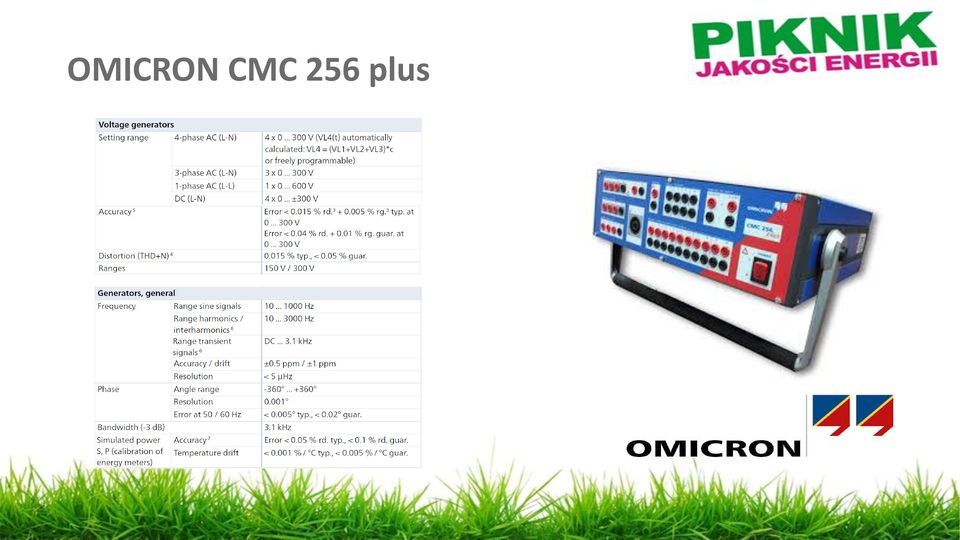

17 OMICRON CMC 256 plus

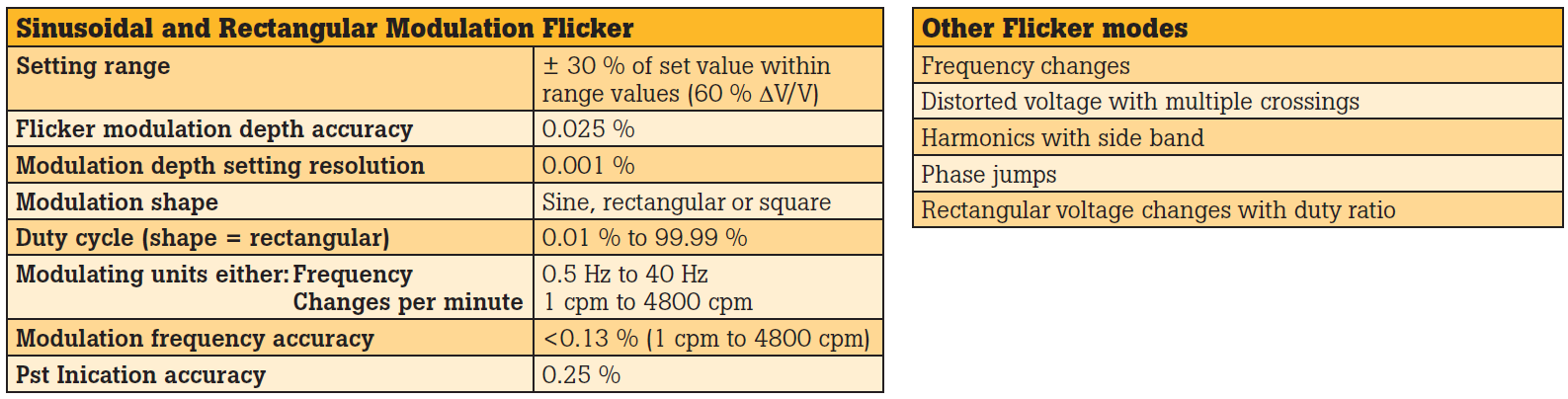

18 FLUKE 6105A

19 WARUNKI TECHNICZNE TESTÓW

20 WARUNKI TECHNICZNE TESTÓW Napięcie trójfazowe 3x230V AC Synchronizacja czasu (GPS, DCF, UTP) Analizator nie podłączony do komputera, Sprawdzane parametry: częstotliwość napięcia, wartość skuteczna napięcia, współczynnik wahań napięcia, zdarzenia: przerwy w zasilaniu, zapady, wzrosty napięcia, asymetria napięcia, harmoniczne napięcia, interharmoniczne napięcia, napięcia sygnalizacyjnych. antyaliasing Czas testów ok. 5 godzin Komisja nadzorująca (nadzór i zebranie wyników), Generator 3x230AC ~ EUT Analizator GPS DCF UPS Antena L1 L2 L3 N PE Uz Uz 230 V AC

21 ORGANIZACJA TESTÓW cykl generacji sygnałów sygnał zdarzenia sygnał zdarzenia ~ 230 V sygnał 14 minut 6 minut 14 minut 6 minut 14 minut ~ 230 V cykl rejestracji parametrów 10-min 10-min 10-min 10-min bufor czasowy

22 PROCEDURA TESTOWA 1. Rodzaje testów: do weryfikacji pomiaru stanów ustalonych do oceny rejestracji zdarzeń 2. Opracowane zgodnie z wymaganiami norm: PN-EN Metody badań i pomiarów -- Metody pomiaru jakości energii PN-EN Metody badań i pomiarów -- Miernik migotania światła -- Specyfikacja funkcjonalna i projektowa PN-EN Metody badań i pomiarów -- Ogólny przewodnik dotyczący pomiarów harmonicznych i interharmonicznych oraz przyrządów pomiarowych, dla sieci zasilających i przyłączonych do nich urządzeń PN-EN : Pomiar jakości energii elektrycznej w sieciach zasilających -- Część 2: Badania funkcjonalne oraz wymagania dotyczące niepewności Własne doświadczenia Propozycje ze strony producentów analizatorów JEE Start 00:00 Koniec 5h:00

23 PROCEDURA TESTOWA Mierzone parametry a) częstotliwość b) wartość skuteczna c) wahania napięcia d) asymetria e) odkształcenie (harmoniczne, interharmoniczne) f) napięcia sygnalizacyjne g) zdarzenia (zapady, wzrosty, przerwy w zasilaniu)

24 PROCEDURA TESTOWA Start U rms =230 V f=50 Hz

25 PROCEDURA TESTOWA Zdarzenia w napięciu

26 PROCEDURA TESTOWA Zdarzenia w napięciu T=? A=?

27 PROCEDURA TESTOWA Asymetria napięcia

28 PROCEDURA TESTOWA Wahania napięcia U [V] [ ] [ ] [ ] t [s]

29 PROCEDURA TESTOWA Wahania napięcia U [V] [ ] [ ] [ ] t [s] Liczba zmian na minutę Pst=0,2 Pst=1 Pst=10

30 PROCEDURA TESTOWA Zapady/Wzrosty napięcia Faza A Faza B Faza C

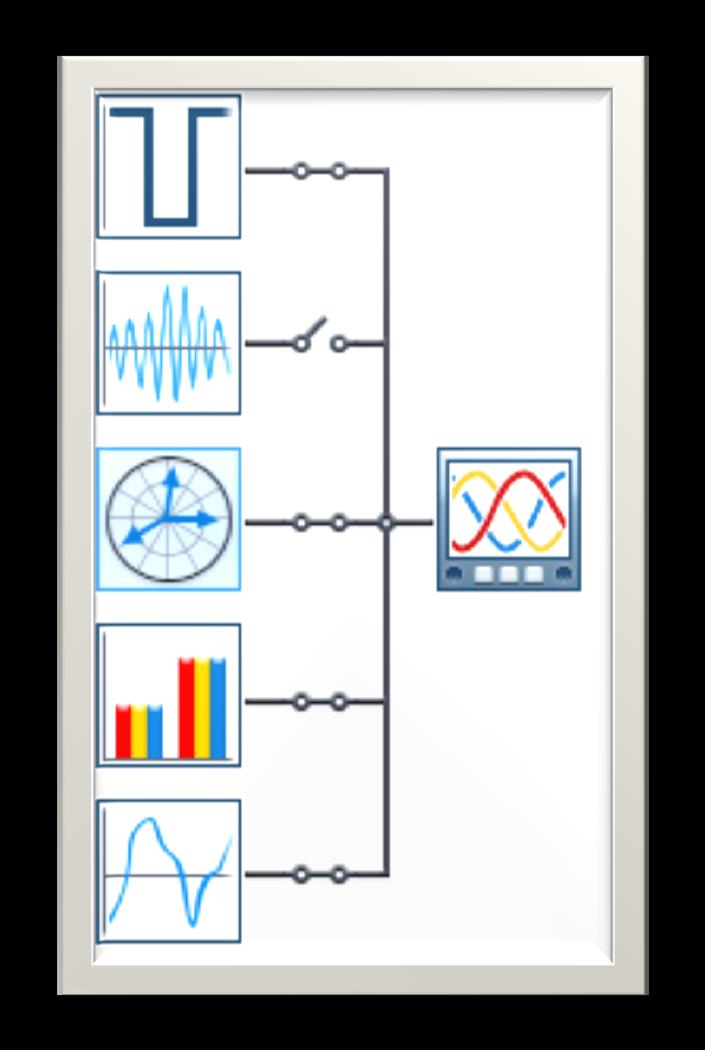

31 PROCEDURA TESTOWA Kombinacja zaburzeń JEE

32 PROCEDURA TESTOWA Agregacja danych pomiarowych do wartości 10 minutowych

33 PUBLIKACJA WYNIKÓW EKSPERYMENTU 1. Opracowany przez zespół AGH TD raport zostanie przekazany uczestnikom eksperymentu w terminie do końca listopada 2014, a także zostanie opublikowany na stronie internetowej 2. Zawartość raportu: - opis urządzeń wykorzystanych do badań - warunki eksperymentu - procedura testowa - analiza uzyskanych wyników 3. Uczestnicy eksperymentu otrzymają możliwość formalnego odniesienia się do treści raportu poprzez publikację własnych uwag na stronie

34

35

36

37

38

39 ZAPRASZAMY!
