LOKALIZACJA ŹRÓDEŁ ZABURZEŃ JAKOŚCI ENERGII ELEKTRYCZNEJ
|
|
|
- Dariusz Paluch
- 4 lat temu
- Przeglądów:
Transkrypt
1 LOKALIZACJA ŹRÓDEŁ ZABURZEŃ JAKOŚCI ENERGII ELEKTRYCZNEJ dr inż. KRZYSZTOF CHMIELOWIEC KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII AGH KRAKÓW
2 AGENDA 1. Rodzaje metod lokalizacji źródeł zaburzeń 2. Metoda korelacyjna do oceny źródeł wahań napięcia, asymetrii i odkształcenia 3. Metoda analizy mocy i energii do oceny źródeł wahań napięcia oraz zapadów napięcia 4. Metoda analizy napięć i prądów harmonicznych do oceny źródeł harmonicznych
3 LOKALIZACJA ŹRÓDEŁ ZABURZEŃ JAKOŚCI ENERGII ELEKTRYCZNEJ FUNKCJE DOSTĘPNE W ANALIZATORACH JDEE
4 PODZIAŁ METOD LOKALIZACJI ZABURZEŃ JDEE Metody lokalizacji źródeł zaburzeń JDEE jednopunktowe pomiar tylko jednym punkcie wielopunktowe pomiar w co najmniej dwóch punktach sieci Metoda korelacyjna (Pst, ku2, THD) Metoda analizy mocy i energii (wahania, zapady) Analiza wartości napięć i prądów harmonicznych (harmoniczne)
5 AGENDA 1. Rodzaje metod lokalizacji źródeł zaburzeń 2. Metoda korelacyjna do oceny źródeł wahań napięcia, asymetrii i odkształcenia 3. Metoda analizy mocy i energii do oceny źródeł wahań napięcia oraz zapadów napięcia 4. Metoda analizy napięć i prądów harmonicznych do oceny źródeł harmonicznych
6 METODA KORELACYJNA
7 METODA KORELACYJNA Wskaźnik lokalizacji źródła zaburzenia (LZ) LZx - r(x, Irms) gdzie X oznacza rozważany wskaźnik JDEE
8 METODA KORELACYJNA Wskaźnik lokalizacji źródła zaburzenia (LZ)
9 METODA KORELACYJNA
10 METODA KORELACYJNA
11 OPIS SIECI TESTOWEJ Zakład przemysłowy
12 OPIS SIECI TESTOWEJ Zakład przemysłowy P st_dop = 1 k u2 = 3% THD u = 10%
13 WARUNKI ZASILANIA W PUNKTACH POMIAROWYCH Zakład przemysłowy
14 WARUNKI ZASILANIA W PUNKTACH POMIAROWYCH Zakład przemysłowy
15 WARUNKI ZASILANIA W PUNKTACH POMIAROWYCH Zakład przemysłowy
16 PUNKTY (WĘZŁY) SIECI Zakład przemysłowy p0 p1 p6 p2 p3 p4 p5
17 ZBIÓR DANYCH POMIAROWYCH DLA KAŻDEGO PUNKTU Zakład przemysłowy
18 WSKAŹNIK LOKALIZACJI ZABURZENIA Zakład przemysłowy
19 WSKAŹNIK LOKALIZACJI ZABURZENIA (LZ) - PST Zakład przemysłowy
20 WSKAŹNIK LOKALIZACJI ZABURZENIA (LZ) - PST Zakład przemysłowy p0 0,59 p1 p6 p2 0,09 0,59-0,01-0,03 p3 p4 p5
21 WSKAŹNIK PROPAGACJI ZABURZENIA (PZ) - PST Zakład przemysłowy p1 p3
22 WSKAŹNIK PROPAGACJI ZABURZENIA (PZ) - PST Zakład przemysłowy p0 0,59 p1 p6 p2 0,09 0,59-0,01-0,03 p3 p4 p5
23 LZ PZ Zakład przemysłowy Opis LZ PZ LZ PZ Istotne źródło zaburzenia o wymiernym (negatywnym) wpływie na sieć zlokalizowane po stronie odbiorcy Istotne źródło zaburzenia o braku negatywnego wpływu na sieć zlokalizowane po stronie odbiorcy (zaburzenie lokalne) Brak zaburzenia lub zaburzenie zlokalizowane po stronie dostawcy Źródło zaburzenia o częściowym (w odniesieniu do innych zaburzeń) wpływie na sieć zlokalizowane po stronie odbiorcy 0,5 0,5 0,25 Punkty pomiarowe, poniżej których przyłączone jest dominujące źródło zaburzenia o istotnym wpływie na JDEE w rozważanym obszarze sieci charakteryzować się będą największymi wartościami wskaźnika LZ PZ
24 WAŻONY WSKAŹNIK LOKALIZACJI ZABURZENIA (WLZ) - PST Zakład przemysłowy Ważony wskaźnik lokalizacji zaburzenia wyliczany jest dla danego punktu pomiarowego jako iloczyn, wskaźnika LZ, PZ oraz krotności CP95 zaburzenia w odniesieniu do normatywnego poziomu dopuszczalnego. WLZ = LZ PZ CP95 / Xdop gdzie: Xdop oznacza normatywny poziom dopuszczalny dla danego zaburzenia
25 WAŻONY WSKAŹNIK PROPAGACJI ZABURZENIA (PZ) - PST Zakład przemysłowy p0 Pst 8,59 p1 p6 p2 1,17 13,11-0,13-0,39 p3 p4 p5
26 WSKAŹNIK PROPAGACJI ZABURZENIA (PZ) - KU2 Zakład przemysłowy Ku2 p0 0,07 p1 p6 p2 0,02 0,02-0,04-0,02 p3 p4 p5
27 WSKAŹNIK PROPAGACJI ZABURZENIA (PZ) - THDU Zakład przemysłowy p0 THDu 0,03 p1 p6 p2 0,01 0,01-0,07-0,05 p3 p4 p5
28 MIARY LICZBOWE LOKALIZACJI ŹRÓDEŁ ZABURZEŃ JDEE
29 OPIS SIECI TESTOWEJ Sieć pilotażowa
30 OPIS SIECI TESTOWEJ Sieć pilotażowa
31 OPIS SIECI TESTOWEJ Sieć pilotażowa
32 WARUNKI ZASILANIA W PUNKTACH POMIAROWYCH Sieć pilotażowa
33 WARUNKI ZASILANIA W PUNKTACH POMIAROWYCH Sieć pilotażowa
34 WARUNKI ZASILANIA W PUNKTACH POMIAROWYCH Sieć pilotażowa
35 PUNKTY (WĘZŁY) SIECI Sieć pilotażowa p0 p1 p2 p3 p4 p5
36 WSKAŹNIK LOKALIZACJI ZABURZENIA (LZ) Sieć pilotażowa
37 WSKAŹNIK LOKALIZACJI ZABURZENIA (LZ) Sieć pilotażowa
38 WSKAŹNIK PROPAGACJI ZABURZENIA (PZ) Sieć pilotażowa
39 WSKAŹNIK PROPAGACJI ZABURZENIA (PZ) Sieć pilotażowa
40 MIARY LICZBOWE LOKALIZACJI ŹRÓDEŁ ZABURZEŃ JDEE Sieć pilotażowa
41 WAŻONY WSKAŹNIK PROPAGACJI ZABURZENIA (PZ) - PST Sieć pilotażowa p0 p1 0,00 0,01 p2 Pst 0,01 0,01 p3 p4 p5
42 WAŻONY WSKAŹNIK PROPAGACJI ZABURZENIA (PZ) - PST Sieć pilotażowa p0 p1 0,02 0,01 p2 Ku2 0,04 0,02 p3 p4 p5
43 WAŻONY WSKAŹNIK PROPAGACJI ZABURZENIA (PZ) - PST Sieć pilotażowa p0 p1 0,05-0,02 p2 THDu p3-0,02 0,03 p4 p5
44 METODA KORELACYJNA DO OCENY ŹRÓDEŁ ZABURZEŃ PODSUMOWANIE 1. Metoda opiera się na sprawdzonych praktykach inżynierskich oceny źródeł zaburzeń 2. Metoda pozwala na sprowadzenie informacji o źródłach zaburzeń JDEE w rozważanym obszarze sieci do poziomu relatywnie niewielkiego zbioru miar liczbowych 3. Metoda umożliwia pozycjonowanie danych obszarów sieci w zależności od lokalizacji oraz skali wpływu źródeł zaburzeń na JDEE
45 AGENDA 1. Rodzaje metod lokalizacji źródeł zaburzeń 2. Metoda korelacyjna do oceny źródeł wahań napięcia, asymetrii i odkształcenia 3. Metoda analizy mocy i energii do oceny źródeł wahań napięcia oraz zapadów napięcia 4. Metoda analizy napięć i prądów harmonicznych do oceny źródeł harmonicznych
46 LOKALIZACJA ŹRÓDEŁ WAHAŃ NAPIĘCIA - METODA FLICKER POWER
47 LOKALIZACJA ŹRÓDEŁ WAHAŃ NAPIĘCIA - METODA FLICKER POWER
48 LOKALIZACJA ŹRÓDEŁ WAHAŃ NAPIĘCIA - METODA FLICKER POWER
49 LOKALIZACJA ŹRÓDEŁ WAHAŃ NAPIĘCIA - METODA FLICKER POWER MODEL SYMULACYJNY - SIEĆ IEEE 13 WĘZŁOWA Schemat ogólny sieci IEEE 13 Node Test Feeder źródło wahań napięcia punkt pomiarowy JDEE Model sieci IEEE 13 Node Test Feeder w środowisku Matlab/Simulink
50 LOKALIZACJA ŹRÓDEŁ WAHAŃ NAPIĘCIA - METODA FLICKER POWER Przykład 1 - badania symulacyjne
51 LOKALIZACJA ŹRÓDEŁ WAHAŃ NAPIĘCIA - METODA FLICKER POWER Przykład 1 - badania symulacyjne
52 LOKALIZACJA ŹRÓDEŁ WAHAŃ NAPIĘCIA - METODA FLICKER POWER Przykład 1 - badania symulacyjne
53 LOKALIZACJA ŹRÓDEŁ WAHAŃ NAPIĘCIA - METODA FLICKER POWER Przykład 2 - badania laboratoryjne
54 LOKALIZACJA ŹRÓDEŁ WAHAŃ NAPIĘCIA - METODA FLICKER POWER Przykład 3 - badania przemysłowe
55 LOKALIZACJA ŹRÓDEŁ WAHAŃ NAPIĘCIA - METODA FLICKER POWER Przykład 3 - badania przemysłowe
56 LOKALIZACJA ŹRÓDEŁ WAHAŃ NAPIĘCIA - METODA FLICKER POWER Przykład 3 - badania przemysłowe Urms [V] FP [W] Irms [A] FE [W]
57 LOKALIZACJA ŹRÓDEŁ WAHAŃ NAPIĘCIA - METODA FLICKER POWER Agregacja 10 min FE [W] X [min]
58 METODA FLICKER POWER DO OCENY ŹRÓDEŁ WAHAŃ NAPIĘCIA PODSUMOWANIE 1. Metoda jednopunktowa o wykazanej skuteczności, 2. Metoda opierająca się na analizie danych chwilowych wyzwolonych wartością P inst dostępnego (lub nie) w mierniku migotania światła 3. Metoda umożliwia pozycjonowanie danych obszarów sieci w zależności od lokalizacji oraz skali wpływu źródeł zaburzeń na JDEE
59 AGENDA 1. Rodzaje metod lokalizacji źródeł zaburzeń 2. Metoda korelacyjna do oceny źródeł wahań napięcia, asymetrii i odkształcenia 3. Metoda analizy mocy i energii do oceny źródeł wahań napięcia oraz zapadów napięcia 4. Metoda analizy napięć i prądów harmonicznych do oceny źródeł harmonicznych
60 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA METODA KORELACYJNA
61 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA METODA KORELACYJNA Źródła informacji o wystąpieniu korelacji: Zgłoszenie klienta Dane o pobudzeniach automatyki zabezpieczeniowej, regulatorów napięcia, wyłączników w sieciach średniego napięcia Raporty pomiarów jakości energii elektrycznej Przebiegi czasowe napięć i prądów z różnych punktów sieci elektroenergetycznej
62 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA PRZYKŁAD WYKORZYSTANIA METODY KORELACYJNEJ DO OKREŚLANIA CZASU TRWANIA ZDARZENIA 1,1 1 0,9 0,8 860 ms 0,7 90 ms 460 ms 0,6-0,03 0,15 0,33 0,51 0,69 0,87 1,05 1,23 1,41 1,59 1,77 1,95 2,13 2,31 t [s] U L1 U L2 U L3
63 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA PRZYKŁAD WYKORZYSTANIA METODY KORELACYJNEJ DO OKREŚLANIA CZASU TRWANIA ZDARZENIA 91 ms 855 ms 455 ms
64 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII P Dostawca Odbiorca Pomiar JEE Moc zaburzenia - DP (ang. Disturbance Power) - różnica pomiędzy mocą dostarczaną podczas zapadu a mocą w stanie ustalonym DP = P ust Z DE = DP dt P zapad Znak energii zaburzenia - DE (ang. Disturbance Energy) wskazuje lokalizację źródła zapadu: DE > 0 - źródło zapadu po stronie odbiorcy DE < 0 - źródło zapadu po stronie dostawcy
65 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII Dostawca P Zwarcie trójfazowe Pz B Pz Odbiorca Pomiar JEE
66 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII Dostawca P Zwarcie trójfazowe Pz B Pz Odbiorca Pomiar JEE
67 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII Dostawca P Zwarcie trójfazowe Pz B Pz Odbiorca Pomiar JEE
68 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII Dostawca P Zwarcie trójfazowe Pz B Pz Odbiorca Pomiar JEE
69 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII Dostawca P Zwarcie trójfazowe Pz B Pz Odbiorca Pomiar JEE
70 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII Pz Dostawca Zwarcie trójfazowe A Pz P Odbiorca Pomiar JEE
71 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII Pz Dostawca Zwarcie trójfazowe A Pz P Odbiorca Pomiar JEE
72 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII P Zwarcie dwufazowe Dostawca Pz B Pz Odbiorca Pomiar JEE
73 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII P Zwarcie dwufazowe Dostawca Pz B Pz Odbiorca Pomiar JEE
74 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII P Jednofazowe zwarcie doziemne Dostawca Pz B Pz Odbiorca Pomiar JEE

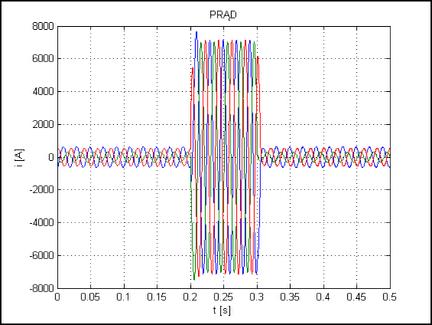

![LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII 3 Moc chwilowa p[mva] 2 1 0-0.05 0 0.05 0.1 0.15 0.](/docs-images/102/154408651/images/75-2.jpg "2 1 Moc zaburzenia 0.5 DP[MVA] 0-0.5-1 -1.5-0.05 0 0.05 0.1 0.15 0.2 0 Energia zaburzenia -0.01 DE[MVAs] -0.02-0.03-0.04-0.05 0 0.05 0.1 0.15 0.2 t[s]")
75 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII 3 Moc chwilowa p[mva] Moc zaburzenia 0.5 DP[MVA] Energia zaburzenia DE[MVAs] t[s]

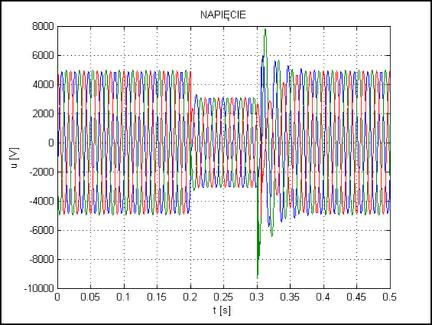

![LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII 6 Moc chwilowa 4 p[mva] 2 0-2 0 0.1 0.2 0.3 0.4 0.5 0.](/docs-images/102/154408651/images/76-2.jpg "6 Moc zaburzenia 4 DP[MVA] 2 0-2 -4 0 0.1 0.2 0.3 0.4 0.5 0.6 0.06 Energia zaburzenia DE[MVAs] 0.04 0.02 0 0 0.1 0.2 0.3 0.4 0.5 0.6 t[s]")
76 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII 6 Moc chwilowa 4 p[mva] Moc zaburzenia 4 DP[MVA] Energia zaburzenia DE[MVAs] t[s]
![LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII 3 Moc chwilowa 2.5 p[mva] 2 1.5 1-0.05 0 0.05 0.1 0.15 0.](/docs-images/102/154408651/images/77-2.jpg "2 1 Moc zaburzenia DP[MVA] 0.5 0-0.5-0.05 0 0.05 0.1 0.15 0.2 0.01 Energia zaburzenia 0.005 DE[MVAs] 0-0.005-0.01-0.05 0 0.05 0.1 0.15 0.2 t[s]")
77 LOKALIZACJA ŹRÓDEŁ ZAPADÓW NAPIĘCIA ANALIZA MOCY I ENERGII 3 Moc chwilowa 2.5 p[mva] Moc zaburzenia DP[MVA] Energia zaburzenia DE[MVAs] t[s]
78 METODA ANALIZY MOCY I ENERGII DO OCENY ŹRÓDEŁ ZAPADÓW NAPIĘCIA PODSUMOWANIE 1. Metoda jednopunktowa o wykazanej skuteczności, 2. Metoda opierająca się na analizie danych chwilowych zarejestrowanych podczas zdarzeń, a zatem dostępnych w analizatorach JDEE
79 LOKALIZACJA ŹRÓDEŁ WYŻSZYCH HARMONICZNYCH ANALIZA WARTOŚCI NAPIĘĆ I PRĄDÓW HARMONICZNYCH - źródło harmonicznej po stronie dostawcy - źródło harmonicznej po stronie odbiorcy
80 METODA ANALIZY WARTOŚCI HARMONICZNYCH NAPIĘĆ I PRĄDÓW PODSUMOWANIE 1. Metoda jednopunktowa o wykazanej skuteczności, 2. Metoda statystyczna, relatywnie łatwa w implementacji, realizowana w oparciu o dane 10 minutowe 3. Metoda umożliwia pozycjonowanie danych obszarów sieci w zależności od lokalizacji oraz skali wpływu źródeł zaburzeń na JDEE
81 DZIĘKUJĘ ZA UWAGĘ
