Pleno Refill. Systemy uzupełniania ubytków wody Moduł zmiękczania i deminarilizacji dla wody uzupełnianej

Transkrypt

1 Pleno Systemy uzupełniania ubytków wody Moduł zmiękczania i deminarilizacji dla wody uzupełnianej

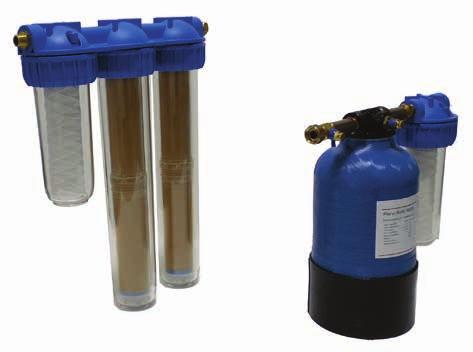

2 IMI PNEUMATEX / Systemy utrzymania ciśnienia i Uzupełniania ubytków / Pleno Pleno Moduły dla zmiękczenia lub demineralizacji wody uzupełniającej ze złogów wapnia zgodne z VDI 2035 bł. 1 / ÖNORM do ochrony kotłów i systemów grzewczych na bazie wody bez elementów aluminiowych. W przypadku systemów z elementów aluminiowych wersja z pełną demineralizacją jest dostępna. Wstępnie zmontowane urządzenie, składa się z urządzenia do rozmiękczania, wypełnionego wysokiej jakości żywicą jonowymienną oraz 25 µm filtrem. Wyróżniające cechy > > Łatwa instalacja Kompaktowe urządzenie do wykorzystania we wszystkich typach systemów. Urządzenie może być szybko zamontowane poprzez element mocujący korpusu oraz szybko połączone z TecBox-em za pomocą węży elastycznych. Urządzenie może być łatwo wymieniane, po okresie eksploatacji. > > Filtr z przeźroczystą pokrywą do kontroli optycznej Optycznie kontrolowany filtr o rozmiarze siatki 25 µm pozwala na oczyszczanie systemu z zanieczyszczeń. > > Oszczędność energii dzięki redukcji osadów wapnia Zapobiega osadzaniu się kamienia, który odkłada się głównie na najgorętszych powierzchniach (kocioł lub wymiennik) systemu grzewczego, co zwiększa sprawność kotła i prowadzi do obniżenia zużycia energii. > > Ograniczenie uzupełniania wody Automatyczne ograniczenie uzupełniania wody za pomocą jednostki sterującej IMI Pneumatex BrainCube Connect. Dane techniczne Zastosowanie: Zmiękczenia wody uzupełniającej w instalacjach wody zimnej i ciepłej, bez elementów aluminiowych lub pełnej demineralizacji. Funkcje: Zmiękczająca / demineralizacji wody uzupełniającej i filtrowanie. Wymiary: Demin 2000: DN : DN 15 Pozostałe: DN 20 Przyłacza: Wlot: 3/4 półsrubunek,uszczelnienie płaskie Wylot: Gwint zewnętrzny,uszczelnienie płaskie Demin 2000/4000, 6000/12000: 1/2 pozostałe: 3/4 Ciśnienie: Ciśnienie nominalne: PN 8 Max. ciśnienie wody zasilającej: 8 bar Min. cisnienie wody zasilającej: 2 bar (powyżej ciśnienia systemowego) Temperatura: Maks. dopuszczalna temperatura, TS: 45 C Min. dopuszczalna temperatura, TSmin: 5 C Max. przepływ: Demin 2000/4000, 6000/12000: 240 l/h ograniczony zwężką = 1500 l/h = 1900 l/h = 2800 l/h Demin = 1000 l/h Demin = 1800 l/h Materiał: Korpus: Wzmocniony PP Gniazdo śrubunka: Mosiądz Filter: PET wkładu: Zmiękczanie: 6000 l x d l x d l x d l x d l x d Demineralizacja: 2000 l x d 4000 l x d l x d l x d Oznaczenia: IMI Pneumatex Pleno Kolor: Korpus: niebieski Osłona wkładu: przeźroczysta Standardy: Spełnia VDI 2035 Bl. 1 i ÖNORM

3 Dobór Modułu Zmiękczania Pleno W nawiązaniu do VDI 2035 Bl.1 max. twardość wody grzewczej jest określona w odniesieniu do mocy i objętości właściwej instalacji. Twardość całkowita [ d] w stosunku do objętości zładu va (objętość zładu/najmniejsza moc kotła) Grupa Moc grzewcza Twardość całkowita [ d] < 20 l/kw 20 l/kw / < 50 l/kw 50 l/kw 1 < 50 kw 16.8 d * 11.2 d 0.11 d kw 11.2 d 8.4 d 0.11 d kw 8.4 d 0.11 d 0.11 d 4 > 600 kw 0.11 d 0.11 d 0.11 d *) Dla przepływowych podgrzewaczy i kotłów elektrycznych. Moduły zmiękczające dostarczają następujące max. ilość wody uzupełniającej [l] w zależności od różnej twardości wody zasilającej. Należy wymienić wkład po osiągnięciu limitu. Twardość wody w d lub ppm CaCO 3. <= 16.8 d <= 11.2 d <= 8.4 d <= 0.11 d d ppm CaCO Ilość wody uzupełniającej = Pojemność modułu / twardości wody zasilającej moduł Przykład: Biorąc pod uwagę twardość wody zasilającej 20 d możliwe jest odwapnienie następującej ilość wody uzupełniającej przy pomocy Pleno 16000: [l x d] / 20 d = 800 l Max. ilość wody uzupełniającej [l] z 0 d Twardość wody zasilającej [ d] [l] [ d] 3

4 IMI PNEUMATEX / Systemy utrzymania ciśnienia i Uzupełniania ubytków / Pleno Dobór Modułu Demineralizacji Pleno Systemy z wymaganiem twardości wody poniżej 0,11 d muszą mieć zapewnioną demineralizację wody uzupełniającej. Wszystkie odpowiednie wymagania i instrukcje systemów wypełnionych wodą zdemineralizowaną muszą być ściśle przestrzegane. System powinien być całkowicie odgazowany za pomocą próżniowego urządzenia odgazowującego np. Vento Connect. Wartość p musi być sprawdzona i w razie potrzeby skorygowana. Moduły demineralizacji są przeznaczone tylko dla wody uzupełniającej, a nie dla pierwszego napełnienia układu. Napełnianie instalacji przy pomocy modułu nie jest możliwe. Ilość wody uzupełniającej = Pojemność modułu / twardości wody zasilającej moduł Twardość wody d ppm CaCO 3 Demin 2000 Demin 4000 Demin Demin Jeden wkład jest zdolny zdemineralizować następującą objętość wody uzupełnianej: Przykład: Biorąc pod uwagę twardość wody zasilającej 15 d możliwe jest odwapnienie następującej ilości wody uzupełniającej przy pomocy Pleno Demin 13500: [l x d] / 15 d = 900 l Ilość wody uzupełniającej z jednego wkładu [l] Twardość [ppm CaCO 3 ] [l] [ d] 4

5 Spadki ciśnienia i maksymalne krzywe przepływów Pleno zawierających filtr Demin 2000/ / /16000/18000/36000/48000 Spadek ciśnienia [bar] Spadek ciśnienia [bar] 2,50 0,50 0,45 2,00 0,40 1,50 0,35 0,30 1,00 0,50 Demin 2000/ / ,25 0,20 0, ,10 0, Przepływ [l/h] Demin 13500/ ,05 0, Przepływ [l/h] Spadek ciśnienia [bar] 0,35 0,30 0,25 0,20 0,15 Demin Demin ,10 0,05 0, Przepływ [l/h] Przykładowy schemat Pleno 6000 z filtrem Uzdatnianie wody z naczyniem Statico i jednostką uzupełniania Pleno PI Dla instalacji grzewczych do ok. 100 kw (konieczne dopasowanie do potrzeb indywidualnych) ZUT STAD Δp st m ZUV st Statico SD tmax DSV... / T DV Q psv D DNe tr ZCM p wmax = 8 bar Pleno PI Pleno Pl uzupełnianie w formie układu nadzoru i utrzymania ciśnienia wg normy EN Zeparo ZUV do centralnego separowania mikropęcherzyków. Zeparo Cyclone ZCDM cyklonowy separator zanieczyszczeń wraz z izolacją z wkładem magnetycznym dla centralnego wychwytywania zanieczyszczeń i cząstek magnetytu. Zeparo ZUT do automatycznego odpowietrzania przy napełnianiu i napowietrzania przy opróżnianiu. Inny osprzęt, produkty i szczegóły doboru: Karta danych Pleno, Zeparo, Akcesoria 5

6 IMI PNEUMATEX / Systemy utrzymania ciśnienia i Uzupełniania ubytków / Pleno Pleno z filtrem Uzdatnianie wody z utrzymaniem ciśnienia Compresso C10.1F i jednostką uzupełniania Pleno P R Dla instalacji grzewczych do ok kw (konieczne dopasowanie do potrzeb indywidualnych) ZUT Compresso C 10.1 F Δp st m A) tmax DSV...DG st psv Q DV tr Zeparo G-Force p wmax = 8 bar Pleno P STAF Zeparo G-Force do centralnej separacji zanieczyszczeń. Zeparo ZUT do automatycznego odpowietrzania przy napełnianiu i napowietrzania przy opróżnianiu. Inny osprzęt, produkty i szczegóły doboru: Karta danych Pleno, Zeparo i Akcesoria Pleno z filtrem Uzdatnianie wody z utrzymaniem ciśnienia Transfero TV.2 E Connect i jednostką uzupełniania Pleno P BA4R Przykład dla instalacji grzewczych do ok kw (konieczne dopasowanie do potrzeb indywidualnych) ZUT tmax P DSV...DG STAF st Q svs tr > 500 mm STAF Statico SD/SU 1 Zeparo G-Force DNe DNe DV 2 Transfero Connect Swm p wmax= 8 bar Sv TU/TG TUE/TGE Zeparo G-Force do centralnej separacji zanieczyszczeń. Zeparo ZUT do automatycznego odpowietrzania przy napełnianiu i napowietrzania przy opróżnianiu. Inny osprzęt, produkty i szczegóły doboru: Karta danych Pleno, Zeparo i Akcesoria 6

7 Pleno 6000, / Pleno Demin 2000, 4000 Jednostki stosowane we wszystkich rodzajach instalacji z wyjątkiem Transfero Connect i Vento Connect 2 2 Jednostka zmiękczająca ze wspornikiem do montażu na ścianie, bez filtra 3/4 obrotowe nakrętki, podłączenie 1/2 gwint zewnętrzny, uszczelnienie płaski. Z ogranicznikiem przepływu. l x d 2 m G3/4 G1/ , G3/4 G1/ , Jednostka demineralizacji ze wspornikiem do montażu na ścianie, bez filtra 3/4 obrotowe nakrętki, podłączenie 1/2 gwint zewnętrzny, uszczelnienie płaski. Z ograniczeniem przepływu. l x d 2 m Demin G3/4 G1/ , Demin G3/4 G1/ , Jednostka zmiękczająca ze wspornikiem do montażu na ścianie z filtrem 3/4 obrotowe nakrętki, podłączenie 1/2 gwint zewnętrzny, uszczelnienie płaski. Z ograniczeniem przepływu. l x d 2 m 6000 filtr 6000 G3/4 G1/ , filtr G3/4 G1/ , ØD Filtr jako pojedyncza część Bez ogranicznika przepływu i złączek. Siatkowy D m Filter 25 μm R1 R , = Kierunek przepływu 7

8 IMI PNEUMATEX / Systemy utrzymania ciśnienia i Uzupełniania ubytków / Pleno Pleno 16000, 36000, / Pleno Demin 13500, Jednostki stosowane w każdym rodzaju instalacji w tym Transfero Connect i Vento Connect Pleno Urządzenie zmiękczające dla Vento/Transfero Connect. Filtr siatkowy 25 um dla ochrony instalacji. Wkład zmiękczający wypełniony wysokiej jakości żywicą. Przeznaczony do montażu plug&play wraz z Transfero / Vento Connect. ØD Jednostka zmiękczająca Podłączenie 3/4 gwint zewnętrzny, uszczelnienie płaski. Ciśnienie nominalne : PS 8 Max. teperatura pracy : 45 C Min. temperatura pracy: > 4 C l x d D m G3/4 G3/ , G3/4 G3/ , G3/4 G3/ , Pleno Demin Urządzenie odsalające dla Vento/Transfero Connect. Filtr siatkowy 25 um dla ochrony instalacji. Wkład odsalający wypełniony wysokiej jakości żywicą. ØD Jednosta Demineralizacji Podłączenie 3/4 gwint zewnętrzny, uszczelnienie płaski. Ciśnienie nominalne : PS 8 Max. teperatura pracy : 45 C Min. temperatura pracy: > 4 C l x d D m Demin G3/4 G3/ , Demin G3/4 G3/ , = Kierunek przepływu Pleno P/PI dla Pleno Pleno P moduł uzupełniania wody dla statycznych naczyń wzbiorczych tj. Statico. SNS 2 3 Pleno PI dla bezpośredniego montażu modułu Automatyczne uzupełnianie dla systemów z naczynia wzbiorcze ze stałym wypełnieniem gazowym jak Statico. Przyłącze-wyjście ( ): G1/2 Przyłacze uzupełniania- wejście ( ): G1/2 PS [bar] 2 3 m Kvs Pleno PI ,0 0, Pleno PI składa się z dwóch modułów oraz elastycznego połączenia. W skład Modułu A wchodzą: zawór kulowy, zawór spustowy i zawory antyskażeniowy BA. Moduł B składa się z wodomierza, zawóru elektromagnetycznego, czujnik ciśnienia i zaworu kulowego. T = Głębokość jednoski: 280 mm W celu uzyskania dalszych informacji na temat Pleno P / PI, patrz oddzielna ulotka. 8 Pleno P moduł uzupełniania dla Transfero Connect i Vento Connect

9 B TecBox Pleno P BA4 R Urządzenie do uzupełniania wody dla Vento/Transfero Connect. Składa się z zaworu odcinającego, zaworu zwrotnego, filtra oraz zaworu antyskażeniowego typ BA (klasa ochrony 4) wg normy EN Z przyłączem dla modułu Pleno. Przyłącze (Swm): G1/2. PS [bar] B m qwm [l/h] BA4 R , T 1 2 Pleno P AB5 R Urządzenie do uzupełniania wody dla Vento/Transfero Connect. Składa się z Pleno P BA4 R zaworu antyskażeniowego oraz modułu P AB5, norma EN 1717 klasa ochrony 5. PS [bar] T 1 2 m qwm [l/h] AB5 R , Pleno P moduł uzupełniania dla Compresso 2 3 Pleno P dla bezpośredniego montażu modułu Jednostka hydrauliczna. Uzupełnianie bez pompy. Do korzystania z agregatów sprężarkowych ciśnieniowych. Przyłącze-wyjście ( ): G1/2 Przyłacze uzupełniania- wejście (qwm): G1/2 Pleno P R 2 3 PS [bar] 2 3 m Kvs Pleno P R ,2 0, Pleno P RC ,0 0, Pleno P RC Pleno P R składa się z zaworu kulowego, antyskażeniowego BA, wodomierza, elektrozawóru i elastycznego węża przyłączeniowego. Może być zamontowany na ścianie Pleno P CR składa się z zaworu kulowego Globo D, elastycznego wąża i wodomierza, zawóru elektromagnetycznego i zawóru kulowego z odpływem zamontowanym na płycie bazowej. T = Głębokość jednostki : 125 mm 9

10 IMI PNEUMATEX / Systemy utrzymania ciśnienia i Uzupełniania ubytków / Pleno Wkład wymienny Wkład wymienny dla modułu 6000/12000 Dla jenostki typu konieczne są 2 wkłady. Funkcja : Zmiękczanie Długość Wkład wymienny dla modułu 2000/4000 Dla jednostki typu 4000 konieczne są 2 wkłady. Funkcja : Demineralizacja Długość 2000 Demin ØD1 d Wklad wymienny dla modułu zmiękczania 16000/36000/48000 W celu wymiany wkładu zmiękczającego, gdy limit zostanie osiągnięty lub po 2 latach eksploatacji. Funkcja : Zmiękczanie ØD2 l x d d D1 D2 m G2 1/ , G2 1/ , G2 1/ , ØD1 d Wkład dla pełnego odsalania dla modułów 13500/18000 W celu wymiany wkładu odsalania, gdy limit zostanie osiągnięty lub po 2 latach eksploatacji. Funkcja : Demineralizacja l x d d D1 D2 m G2 1/ , G2 1/ , ØD2 10

11 Akcesoria B Konsola do montażu naściennego B m CW , Wkład filtra Funkcja ; Filtowanie Siatkowy Długość μm Klucz do filtra Dla wymiany filtra lub wkładu Funkcja : Otwarcie i naprawa modułów FS p Water ardness Measuring Equipment p Wasserhärtemessbesteck e S: G 100 PS: TS: Art.-N Pomiar twardości Dla 100 pomiarów Funkcja: Określenie twardości wody w d. G Elektroniczny licznik wody z funkcją odliczania do ręcznego uzupełnienia Odlicza od zadanej wartości w dół do 0. Po osiągnięciu tej wartości na wyświetlaczu zaczyna migać i włącza się sygnał dżwiękowy-ostrzegawczy. W wersji WM 24V sygnał 24V mogą być przesyłane do systemu BMS. Zasilanie może być zewnętrzne lub za pomocą zasilacza NG (typ WM 24V). Miernik jest w stanie wyświetlać wartości ujemne. Zakres ustawień: l Zakres przepływu: 2-15 l/min Napięcie Przyłącze WM 24 V 24 V DC 3/ WM Baterie 2x1,5 V AAA 3/ Zasilacz 230V, 24V DC Wejście Wyjście Moc NG 230 V AC 24 V DC 15 Wat

12 IMI PNEUMATEX / Systemy utrzymania ciśnienia i Uzupełniania ubytków / Pleno Instrukcja uzupełniania z elektronicznym wodomierzem Zawór kulowy musi być otwierany ręcznie, gdy ciśnienie w układzie zmniejsza się ponizej wartości minimalnej. Max. pojemość wkładu musi być wpisana do wodomierza. Gdy max. ilość wody uzupełniającej zostanie osiągnięta sygnał alarmowy można usłyszeć, a wyświetlacz zacznie migać. W tym momencie należy wymienić kasetę. Statico SD DV p wmax = 8 bar WM ( ) Produkty, teksty, fotografie, rysunki oraz wykresy w tym dokumencie mogą być zmienione przez IMI ydronic Engineering bez wcześniejszego zawiadomienia oraz podania powodu. Po najnowsze informacje o naszych produktach prosimy o wizytę na stronie P Pleno v
