CV206/216 GG, CV306/316 GG
|
|
- Krzysztof Wójtowicz
- 7 lat temu
- Przeglądów:
Transkrypt

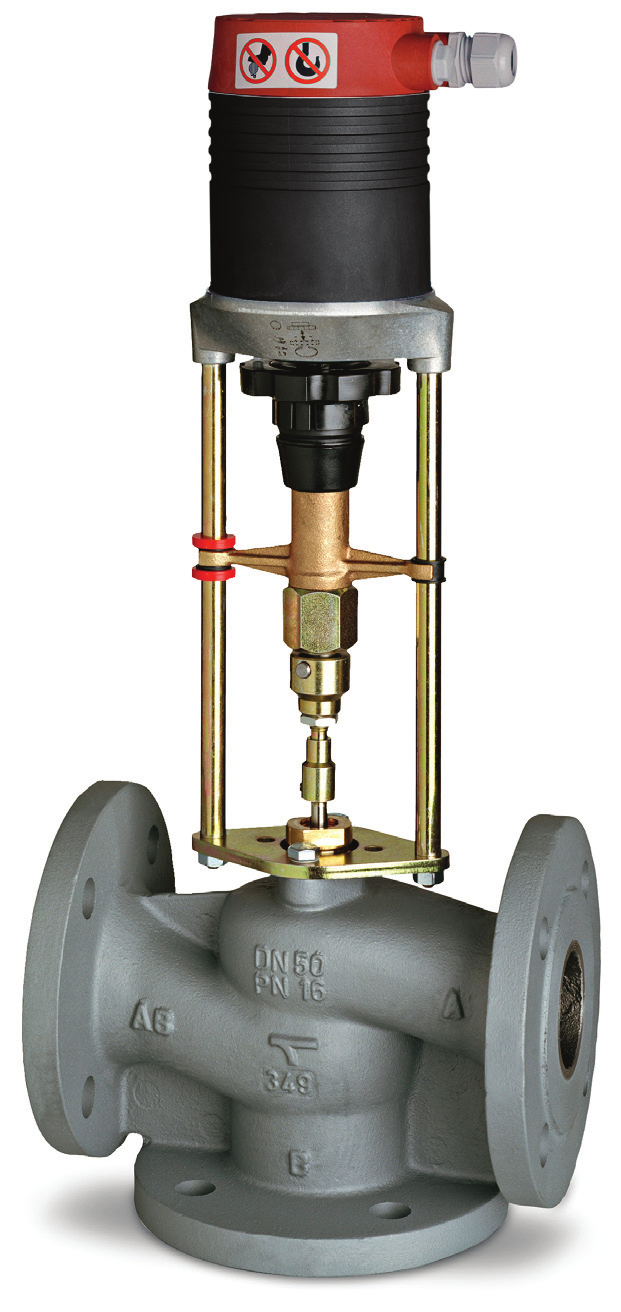

1 Zawory regulacyjne CV206/216 GG, CV306/316 GG Zawory regulacyjne z siłownikami elektrycznymi utrzymanie ciśnienia i odgazowanie równoważenie i regulacja Termostatyka ENGINEERING ADVANTAGE Do zastosowań w instalacjach grzewczych i chłodniczych; dostępny w wykonaniach do DN 150, PN 6, PN 16 w połączeniach kołnierzowych.
2 Regulacja mikroprocesorem Siłowniki wyposażone w mikroprocesor. Programowane siłowniki Możliwość zmiany sygnału sterującego i czasu przejścia siłownika. Dostępna wersja siłownika ze sprężyną powrotną. Pełne uszczelnienie Pełne zamknięcie drogi B-AB przy całkowitym otwarciu drogi A-AB w wersji 3-drogowej. Zastosowanie: Instalacje grzewcze i chłodnicze. Funkcje: CV206/216 GG: Dwudrogowy zawór regulacyjny CV306/316 GG: Trójdrogowy zawór mieszający Charakterystyka: CV206/216 GG: Stałoprocentowa. CV306/316 GG: A AB Stałoprocentowa. B AB liniowa. Wymiary: CV206/306 GG: DN CV216/316 GG: DN Klasa ciśnienia: CV206/306 GG: PN 6 CV216/316 GG: PN 16 Temperatura: Maks. temperatura pracy: 150 C (Zawór powinien być montowany w pozycji horyzontalnej przy temperaturach wyższych od 130 C) Min. temperatura pracy: 0 C (Odpowiednia dla wody z dodatkami antyzamrożeniowymi do -10 C) (Dla niższych i wyższych temperatur (do 200 C) i klasy ciśnienia PN prosimy o kontakt z biurem TA ydronics.) Oznaczenia: DN, PN, kierunek przepływu (w przypadku CV 316 GG także nazwy portów A, B, AB) Rodzaj połączenia: Kołnierzowe zgodne z EN type 21 Rozmiar od czoła do czoła: Zgodne z EN seria podstawowa Nieszczelność: EN 1349 przeciek VI G 1 (pełne uszczelnienie) Max. skok zaworu regulacyjnego: DN 15-50: 14 mm DN 65: 20 mm DN : 30 mm DN : 50 mm Stosunek regulacji: DN 15: 50:1 DN : 100:1 Współpracujące siłowniki: MC55, MC65, MC100, MC160, MC161, MC250, MC400, MC500, MC1000, MC100FSE or MC100FSR. Materiał: Korpus: żeliwo szare EN-JL1040 Grzybek: Mosiądz CW614N (DN Stal chromowoniklowa) Trzpień: Stal chromowo-niklowa Uszczelnienie trzpienia: O-ring EPDM 2
3 Dostępne warianty zaworu oraz akcesoria dodatkowe - ACV12 Grzybek wykonany ze stali chromowo-niklowej ACV13 Ogrzewacz trzpienia potrzebny do mieszaniny wody z glikolem do temperatury -10 C, zasilanie 24 VAC,, 50/60 z o poborze energii: DN : 30 W DN : Pmax. ~200 W, PN ~45 W - ACV14 Zabezpieczenie antykorozyjne powłoką epoksydową na wypadek kondensacji, max. 80 C - ACV15 Uszczelnienie trzpienia wykonane z FKM do czynników opartych na oleju mineralnym - ACV16 Wersja bezsilikonowa W celu uzyskania dodatkowych informacji prosimy o kontakt z TA ydronics. Instalacja Zaleca się montaż filtra przed zaworem. Uwaga! Należy zapewnić wolną przestrzeń nad siłownikiem. MC55/65/100/160/161 MC100FSE/FSR MC250/400/500/
4 zaworu z siłownikiem PN 6 DN Wartość Kvs m 3 /h 4 2,5 1,6 1,25 0,63 6,3 5 Skok mm MC55/ MC55/230 70* MC55Y Ciśnienie zamknięcia kpa MC65/ MC65/ * MC65Y Ciśnienie zamknięcia kpa * 180* MC100/ MC100/ Ciśnienie zamknięcia kpa MC161/24 55* 80* MC161/230 Ciśnienie zamknięcia kpa MC160/24 120* MC160/230 Ciśnienie zamknięcia kpa MC250/24 75* MC250/230 Ciśnienie zamknięcia kpa MC400/24 15* MC400/230 Ciśnienie zamknięcia kpa MC500/24 75* MC500/230 Ciśnienie zamknięcia kpa , , PN 6 DN Wartość Kvs m 3 /h 4 2,5 1,6 1,25 0,63 6,3 5 Skok mm MC100 FSE Czas przejścia 1) s 130* 180* MC100 FSR 24 VAC Czas przejścia ze spręż. ~ 15 ~ 20 Ciśnienie zamknięcia kpa MC 100 FSE MC 100 FSR 230 VAC Czas przejścia s Czas przejścia ze spręż. ~ 15 ~ 20 Ciśnienie zamknięcia kpa , , ) nastawialny czas przejścia siłownika podana wartość* ustawiona fabrycznie 4
5 PN 16 DN ,5 6, , , Wartość Kvs m 3 /h 1,6 1,25 0,63 Skok mm MC55/ MC55/230 70* MC55Y Ciśnienie zamknięcia kpa MC65/ MC65/ * MC65Y Ciśnienie zamknięcia kpa MC100/24 MC100/230 MC161/24 MC161/230 MC160/24 MC160/230 MC250/24 MC250/230 MC400/24 MC400/230 MC500/24 MC500/230 MC1000/24 MC1000/ * 180* Ciśnienie zamknięcia kpa * 80* Ciśnienie zamknięcia kpa * Ciśnienie zamknięcia kpa * 125* Ciśnienie zamknięcia kpa * 20* Ciśnienie zamknięcia kpa * 125* Ciśnienie zamknięcia kpa Czas przejścia s 50 Ciśnienie zamknięcia kpa PN 16 DN Wartość Kvs m 3 /h 4 2,5 1,6 1,25 0,63 6,3 5 Skok mm MC100 FSE Czas przejścia 1) s 130* 180* MC100 FSR 24 VAC Czas przejścia ze spręż. ~ 15 ~ 20 Ciśnienie zamknięcia kpa MC 100 FSE MC 100 FSR 230 VAC Czas przejścia s Czas przejścia ze spręż. ~ 15 ~ 20 Ciśnienie zamknięcia kpa , , ) nastawialny czas przejścia siłownika podana wartość* ustawiona fabrycznie 5
6 Siłownik MC55/MC65 MC55/24, MC55/230, MC55Y smc65/24, MC65/230, MC65Y Ø109 DN Kg 1 x M12x1,5 1 x M16x1, ,5 MC ,5 MC ,5 MC ,5 MC ,5 MC 65 MC55/24 MC65/24 MC55/230 MC65/230 MC55Y MC65Y /mm 9. 5* Siła kn 0,6 Skok mm 20 Zasilanie VAC 24 ±10% % -10% 24 ±10% Zasilanie 2) VDC 24 ±10% - 24 ±10% Częstotliwość z 50/60 ±5% Pobór energii VA 3,5 7 3,5 Sygnał sterujący 3) 3-stawny 0(2)...10 VDC, 77 KΩ 0(4)...20 ma, 0,51 kω Sygnał wyjściowy 3) VDC max. 8 ma min Ω istereza V 0,3 Klasa ochrony: Praca automatyczna: IP 54 Praca manualna: IP 30 Rozdzielczość: Elektryczna: 0,04 VDC Mechaniczna: 0,06 mm Podłączenie elektryczne: 24 VAC and 230 VAC: Siłownik z przyłączem Temperatura otoczenia: 0-60 C Tryb pracy: S3-50% ED c/h 1200 EN Wyłącznik krańcowy: Przeciążeniowy Akcesoria dodatkowe: - Napięcie: 115 VAC - Adaptery do montażu na innych zaworach Inne warianty oraz akcesoria prosimy o kontakt z biurem TA ydronics. 1) Nastawialny czas przejścia siłownika, podana wartość* ustawiona fabrycznie 2) Napięcie stałe niefiltrowane 3) Odwracalny sygnał wejścia-wyjścia Schemat podłączenia: U U U MC55 Y, MC65 Y UB N1 B1 B2 Y X 24 V MC55/24, MC65/24 UB N1 2 3 X 230V MC55/230, MC65/230 UB N1 2 3 N2 X T 0 T 0 GND 24 VAC / 24 VDC 24 VAC / 24 VDC 230 VAC 6
7 Siłownik MC100 MC100/24, MC100/230 Ø100 DN 24 VAC 230 VAC Kg 1 x M16x1,5 1 x M20x1, , , , , ,5 MC100/24 /mm 12. 9*. 4. 1,9 Siła kn 1,0 Skok mm 20 MC100/230 Zasilanie VAC 24 ±10% % -10% Zasilanie 2) VDC 24 ±10% - Częstotliwość z 50/60 ±5% Pobór mocy VA 6 12 Sygnał sterujący 3) Sygnał wyjściowy 3) 3-stawny 0(2)...10 VDC, 77 kω 0(4) ma, 0,51 kω VDC max. 8 ma min Ω istereza 4) V 0,15. 0,5 Klasa ochrony: IP 54 Rozdzielczość: Elektryczna: 0,04 VDC Mechaniczna: 0,095 mm Temperatura otoczenia: 0-60 C Tryb pracy: S3-50% ED c/h 1200 EN Wyłącznik krańcowy: Przeciążeniowy Akcesoria dodatkowe: - ACV 75 - Napięcie: 115 VAC - Przełącznik 5) : ACV 71 Przełączniki (WE1/WE2), bezpotencjałowe nastawialne, obciążalność 8 A / 250 VAC, 8 A / 30 VDC. Max. napięcie włączenia 400 VAC, max. 125 VDC - ACV 35 - Obudowa z klasą ochrony: IP 65 - ACV 76 Sygnał wyjściowy5): X=0(4)...20 ma - Adaptery do montażu na zaworach innych producentów 1) Nastawialny czas przejścia siłownika, podana wartość* ustawiona fabrycznie 2) Napięcie stałe, niefiltrowane 3) Odwracalny sygnał wejścia-wyjścia 4) W pełni nastawialna 5) Nie można jednocześnie montować ACV 71 i ACV 76 Schemat podłączenia: B1/B2 połączenie sygnału binarnego (np. zabezpieczenie antyzamrożeniowe). Dostawa standardowa 230 V AC 24 V AC 24 V DC UB N1 2 3 R B1 B2 N2 Y X T U GND Akcesoria dodatkowe 20 WE WE Inne warianty oraz akcesoria prosimy o kontakt z biurem TA ydronics. 7
8 Siłownik MC160/MC161 MC160/24, MC160/230 MC161/24, MC161/230 Ø100 DN 24 VAC 230 VAC Kg 1 x M16x1,5 1 x M20x1, ,2 MC ,2 MC ,2 MC161 MC ,2 MC ,2 MC160 MC160/24 MC161/24 MC160/230 MC161/230 /mm 6. 4* Siła kn 1,6 Skok mm Zasilanie VAC 24 ±10% % -10% Zasilanie 2) VDC 24 ±10% - - Częstotliwość z 50/60 ±5% Pobór energii VA 6 12 Sygnał sterujący 3) Sygnał wyjściowy 3) 3-stawny 0(2)...10 VDC, 77 kω 0(4) ma, 0,51 kω VDC max. 8 ma min Ω istereza 4) V 0,05. 0,15. 0,3. 0,5 Klasa ochrony: IP 54 Rozdzielczość: Elektryczna: 0,04 VDC Mechaniczna: 0,05 mm Temperatura otoczenia: 0-60 C Tryb pracy: S3-30% ED c/h 1200: EN Wyłącznik krańcowy: Przeciążeniowy Akcesoria dodatkowe: - ACV 75 - Napięcie: 115 VAC - Przełącznik 5) : ACV 71 Przełączniki (WE1/WE2), bezpotencjałowe nastawialne, obciążalność 8 A / 250 VAC, 8 A / 30 VDC. Max. napięcie włączenia 400 VAC, max. 125 VDC - ACV 35 - Obudowa z klasą ochrony: IP 65 - ACV 76 Sygnał wyjściowy5): X=0(4)...20 ma - Adaptery do montażu na zaworach innych producentów Inne warianty oraz akcesoria prosimy o kontakt z biurem TA ydronics. 1) Nastawialny czas przejścia siłownika, podana wartość* ustawiona fabrycznie 2) Napięcie stałe, niefiltrowane 3) Odwracalny sygnał wejścia-wyjścia 4) W pełni nastawialna 5) Nie można jednocześnie montować ACV 71 i ACV 76 Schemat podłączenia: B1/B2 połączenie sygnału binarnego (np. zabezpieczenie antyzamrożeniowe). Dostawa standardowa 230 V AC 24 V AC 24 V DC UB N1 2 3 R B1 B2 N2 Y X T U GND Akcesoria dodatkowe 20 WE WE
9 Siłownik MC250 MC250/24, MC250/230 Ø135 DN 24/230 VAC 24 V Kg 230 V Kg 2x M16x1,5 1x M20x1, ,0 8, ,0 8, ,0 8, ,0 8,2 MC250/24 /mm 5. 2,5* Siła kn 2,5 Skok mm 50 MC250/230 Zasilanie VAC 24 ±10% % -10% Zasilanie 2) VDC 24 ±10% - Częstotliwość z 50/60 ±5% Pobór energii VA max. 18 max. 25 Sygnał sterujący 3) Sygnał wyjściowy 3) 3-stawny 0(2)...10 VDC, 77 kω 0(4) ma, 0,51 kω VDC max. 8 ma min Ω istereza 4) V 0,05. 0,15. 0,3. 0,5 Klasa ochrony: IP 54 Rozdzielczość: Elektryczna: 0,04 VDC Mechaniczna: 0,04 mm Temperatura otoczenia: C Tryb pracy: S3-50% ED c/h 1200: EN ) Nastawialny czas przejścia siłownika, podana wartość* ustawiona fabrycznie 2) Napięcie stałe niefiltrowane 3) Odwracalny sygnał wejścia-wyjścia 4) W pełni nastawialna Schemat podłączenia: B1/B2 połączenie sygnału binarnego (np. zabezpieczenie antyzamrożeniowe). Dostawa standardowa Akcesoria dodatkowe Wyłącznik krańcowy: Przeciążeniowy 230 V 24 V WE1 WE2 Akcesoria dodatkowe: - ACA 75 - Napięcie: 115 VAC - ACA 71 Przełączniki (WE1/WE2), bezpotencjałowe nastawialne, obciążalność 8 A / 250 VAC, 8 A / 30 VDC. Max. napięcie włączenia 400 VAC, max. 125 VDC - ACA 35 - Obudowa ze stopniem ochrony IP 65 - ACA 76 Sygnał wyjściowy: X=0(4)...20 ma - Adaptery do montażu na zaworach innych producentów 230 V AC 24 V AC 24 V DC UB N1 T 2 3 R B1 B2 N2 GND Y X Inne warianty oraz akcesoria prosimy o kontakt z biurem TA ydronics. 9
10 Siłownik MC400 MC400/24, MC400/230 Ø135 DN 24/230 VAC Kg 2x M16x1,5 1x M20x1, , , , ,5 MC400/24 /mm 0,6. 0,4* Siła kn 4,0 Skok mm 60 MC400/230 Zasilanie VAC 24 ±10% % -10% Częstotliwość z 50/60 ±5% Pobór energii VA max. 50 max. 63 Sygnał sterujący 3) Sygnał wyjściowy 3) 3-stawny 0(2)...10 VDC, 77 kω 0(4) ma, 0,51 kω VDC max. 8 ma min Ω istereza 4) V 0,05. 0,15. 0,3. 0,5 Klasa ochrony: IP 54 Rozdzielczość: Elektryczna: 0,04 VDC Mechaniczna: 0,12 mm Temperatura otoczenia: C Tryb pracy: S3-30% ED c/h 1200: EN Wyłącznik krańcowy: Przeciążeniowy 1) Nastawialny czas przejścia siłownika, podana wartość* ustawiona fabrycznie 3) Odwracalny sygnał wejścia-wyjścia 4) W pełni nastawialna Schemat podłączenia: B1/B2 połączenie sygnału binarnego (np. zabezpieczenie antyzamrożeniowe). Dostawa standardowa 230 V 24 V Akcesoria dodatkowe WE1 WE2 Akcesoria dodatkowe: - ACA 75 - Napięcie: 115 VAC - ACA 71 Przełączniki (WE1/WE2), bezpotencjałowe nastawialne, obciążalność 8 A / 250 VAC, 8 A / 30 VDC. Max. napięcie włączenia 400 VAC, max. 125 VDC - ACA 35 - Obudowa ze stopniem ochrony IP 65 - ACA 76 Sygnał wyjściowy: X=0(4)...20 ma - Adaptery do montażu na zaworach innych producentów 230 V AC 24 V AC 24 V DC UB N1 T 2 3 R B1 B2 N2 GND Y X Inne warianty oraz akcesoria prosimy o kontakt z biurem TA ydronics. 10
11 Siłownik MC500 MC500/24, MC500/230 Ø135 DN 24/230 VAC 24 V Kg 230 V Kg 2x M16x1,5 1x M20x1, ,0 8, ,0 8, ,0 8, ,0 8,2 MC500/24 /mm 5. 2,5* Siła kn 5 Skok mm 60 MC500/230 Zasilanie VAC 24 ±10% % -10% Zasilanie 2) VDC 24 ±10% - Częstotliwość z 50/60 ±5% Pobór energii VA max. 18 max. 25 Sygnał sterujący 3) Sygnał wyjściowy 3) 3-stawny 0(2)...10 VDC, 77 kω 0(4) ma, 0,51 kω VDC max. 8 ma min Ω istereza 4) V 0,05. 0,15. 0,3. 0,5 Klasa ochrony: IP 54 Rozdzielczość: Elektryczna: 0,04 VDC Mechaniczna: 0,04 mm Temperatura otoczenia: C Tryb pracy: S3-50% ED c/h 1200: EN ) Nastawialny czas przejścia siłownika, podana wartość ustawiona fabrycznie * 2) Napięcie stałe niefiltrowane 3) Odwracalny sygnał wejścia-wyjścia 4) W pełni nastawialna Schemat podłączenia: B1/B2 połączenie sygnału binarnego (np. zabezpieczenie antyzamrożeniowe). Dostawa standardowa Akcesoria dodatkowe Wyłącznik krańcowy: Przeciążeniowy 230 V 24 V WE1 WE2 Akcesoria dodatkowe: - ACA 75 - Napięcie: 115 VAC - ACA 71 Przełączniki (WE1/WE2), bezpotencjałowe nastawialne, obciążalność 8 A / 250 VAC, 8 A / 30 VDC. Max. napięcie włączenia 400 VAC, max. 125 VDC - ACA 35 - Obudowa ze stopniem ochrony IP 65 - ACA 76 Sygnał wyjściowy: X=0(4)...20 ma - Adaptery do montażu na zaworach innych producentów 230 V AC 24 V AC 24 V DC UB N1 T 2 3 R B1 B2 N2 GND Y X Inne warianty oraz akcesoria prosimy o kontakt z biurem TA ydronics. 11
12 Siłownik MC1000 MC1000/24, MC1000/230 Ø135 DN 24/230 VAC Kg 2x M16x1,5 1x M20x1, MC1000/24 6) MC1000/230 6) Czas przejścia s/mm 1 Siła kn 10 Skok mm 60 Zasilanie VAC 24 ±10% % -10% Częstotliwość z 50/60 ±5% Pobór energii VA max. 50 max. 63 Sygnał sterujący 3) Sygnał wyjściowy 3) istereza 4) V 0,05. 0,15. 0,3. 0,5 3-stawny 0(2)...10 VDC, 77 kω 0(4) ma, 0,51 kω VDC max. 8 ma min Ω Klasa ochrony: IP 54 Rozdzielczość: Elektryczna: 0,04 VDC Mechaniczna: 0,05 mm Temperatura otoczenia: C Tryb pracy: S3-30% ED c/h 1200: EN Wyłącznik krańcowy: Przeciążeniowy Inne warianty oraz akcesoria prosimy o kontakt z biurem TA ydronics. 3) Odwracalny sygnał wejścia-wyjścia 4) W pełni nastawialna 6) Stosuje się do zaworów CV 216 i CV 316 GG Schemat podłączenia: B1/B2 połączenie sygnału binarnego (np. zabezpieczenie antyzamrożeniowe). Dostawa standardowa 230 V 24 V Akcesoria dodatkowe Akcesoria dodatkowe: - ACA 75 - Napięcie: 115 VAC - ACA 71 Przełączniki (WE1/WE2), bezpotencjałowe nastawialne, obciążalność 8 A / 250 VAC, 8 A / 30 VDC. Max. napięcie włączenia 400 VAC, max. 125 VDC - ACA 35 - Obudowa ze stopniem ochrony IP 65 - ACA 76 Sygnał wyjściowy: X=0(4)...20 ma - Adaptery do montażu na zaworach innych producentów 230 V AC 24 V AC 24 V DC UB N1 T 2 3 R B1 B2 N2 GND Y X WE1 WE
13 Siłownik MC100 FSE/FSR MC100FSE/24, MC100FSE/230, MC100FSR/24, MC100FSR/ DN Kg , , , , ,8 MC100FSE/24 MC100FSR/24 MC100FSE230/ MC100FSR230 /mm 9*. 2 9 Czas przejścia przy działaniu sprężyny s/mm ~1 Siła kn 1,0 Skok mm 20 Zasilanie VAC 24 ±15% 230 ±15% Częstotliwość z 50/60 ±5% Pobór energii VA Sygnał sterujący 3-stawny 0(2)...10 VDC 0(4) ma Sygnał wyjściowy 0(2)...10 VDC max. 5 ma 0(4)...20 ma max. 5 ma 3-stawny VDC max. 5 ma Klasa ochrony: IP 54 Schemat podłączenia MC100FSE/24 i MC100FSR/24: Sposób działania sprężyny powrotnej: MC100FSE: Otwiera zawór 2-drogowy, a w 3-drogowym otwiera A-AB zamykając B-AB MC100FSR: Zamyka zawór 2-drogowy, a w 3-drogowym zamyka A-AB otwierając B-AB Temperatura otoczenia: 0-50 C Tryb pracy: S3-50% ED c/h 1200: EN Schemat podłączenia MC100FSE/230 i MC100FSR/230: Wyłącznik krańcowy: Przeciążeniowy Inne warianty oraz akcesoria prosimy o kontakt z biurem TA ydronics. 1) Nastawialny czas przejścia siłownika, podana wartość* ustawiona fabrycznie 13
14 CV206 GG PN 6 B DN D D1 L B Ilość otworów Kvs Kg Nr artykułu L ØD ØD x Ø11 0,63 2, x Ø11 1,25 2, x Ø11 1,6 2, x Ø11 2,5 2, x Ø11 4 2, x Ø11 5 3, x Ø11 6,3 3, x Ø11 8 4, x Ø , x Ø14 12,5 7, x Ø , x Ø , x Ø , x Ø14 31,5 10, x Ø , x Ø , x Ø , x Ø , x Ø , x Ø , x Ø , x Ø , x Ø , CV306 GG 1) Skok 20 mm 2) Skok 30 mm B PN 6 DN D D1 L B Ilość otworów Kvs Kg Nr artykułu L ØD ØD x Ø11 0,63 2, x Ø11 1,25 2, x Ø11 1,6 2, x Ø11 2,5 2, x Ø11 4 2, x Ø11 5 3, x Ø11 6,3 3, x Ø11 8 3, x Ø , x Ø14 12,5 5, x Ø , x Ø , x Ø , x Ø14 31,5 8, x Ø , x Ø x Ø x Ø x Ø x Ø x Ø x Ø x Ø ) Skok 20 mm 2) Skok 30 mm 14
15 CV216 GG B PN 16 DN D D1 L B Ilość otworów Kvs Kg Nr artykułu L ØD ØD x Ø14 0,63 4, x Ø14 1,25 4, x Ø14 1,6 4, x Ø14 2,5 4, x Ø14 4 4, x Ø14 5 5, x Ø14 6,3 5, x Ø14 8 6, x Ø , x Ø18 12,5 10, x Ø , x Ø , x Ø , x Ø18 31,5 15, x Ø , x Ø , x Ø , x Ø , x Ø , x Ø , x Ø , x Ø , x Ø , x Ø , x Ø , CV316 GG B PN 16 DN D D1 L B Ilość otworów Kvs Kg Nr artykułu L ØD ØD x Ø14 0,63 3, x Ø14 1,25 3, x Ø14 1,6 3, x Ø14 2,5 3, x Ø14 4 3, x Ø14 5 4, x Ø14 6,3 4, x Ø14 8 5, x Ø , x Ø18 12,5 7, x Ø , x Ø , x Ø , x Ø18 31,5 11, x Ø , x Ø , x Ø , x Ø , x Ø , x Ø , x Ø , x Ø , x Ø , x Ø , x Ø ,
16 Siłowniki Do zaworów CV206/306 GG Rodzaj Zasilanie Siła [kn] Sygnał sterujący Do zaworu Skok Nr artykułu MC55/24 24 VAC/DC 0,6 3-stawny DN MC55/ VAC 0,6 3-stawny DN MC55Y 24 VAC/DC 0,6 0(2)-10 V, 4(0)-20 ma DN MC65/24 24 VAC/DC 0,6 3-stawny DN MC65/ VAC 0,6 3-stawny DN MC65Y 24 VAC/DC 0,6 0(2)-10 V, 4(0)-20 ma DN MC100/24 24 VAC/DC 1,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN , MC100/ VAC 1,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN , MC160/24 24 VAC/DC 1,6 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC160/ VAC 1,6 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC161/24 24 VAC/DC 1,6 3-stawny, 0(2)-10 V, 4(0)-20 ma DN , MC161/ VAC 1,6 3-stawny, 0(2)-10 V, 4(0)-20 ma DN , MC250/24 24 VAC/DC 2,5 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC250/ VAC 2,5 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC400/24 24 VAC/DC 4,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC400/ VAC 4,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC500/24 24 VAC/DC 5,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC500/ VAC 5,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC100FSE/24 24 VAC 1,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN , MC100FSE/ VAC 1,0 3-stawny DN , MC100FSR/24 24 VAC 1,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN , MC100FSR/ VAC 1,0 3-stawny DN , Do zaworów CV216/316 GG Rodzaj Zasilanie Siła [kn] Sygnał wejściowy Do zaworu Skok Nr artykułu MC55/24 24 VAC/DC 0,6 3-stawny DN MC55/ VAC 0,6 3-stawny DN MC55Y 24 VAC/DC 0,6 0(2)-10 V, 4(0)-20 ma DN MC65/24 24 VAC/DC 0,6 3-stawny DN MC65/ VAC 0,6 3-stawny DN MC65Y 24 VAC/DC 0,6 0(2)-10 V, 4(0)-20 ma DN MC100/24 24 VAC/DC 1,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN , MC100/ VAC 1,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN , MC160/24 24 VAC/DC 1,6 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC160/ VAC 1,6 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC161/24 24 VAC/DC 1,6 3-stawny, 0(2)-10 V, 4(0)-20 ma DN , MC161/ VAC 1,6 3-stawny, 0(2)-10 V, 4(0)-20 ma DN , MC250/24 24 VAC/DC 2,5 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC250/ VAC 2,5 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC250/24 24 VAC/DC 2,5 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC250/ VAC 2,5 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC400/24 24 VAC/DC 4,0 DN MC400/ VAC 4,0 DN MC500/24 24 VAC/DC 5,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC500/ VAC 5,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC500/24 24 VAC/DC 5,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC500/ VAC 5,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC1000/24 24 VAC 10,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC1000/ VAC 10,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN MC100FSE/24 24 VAC 1,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN , MC100FSE/ VAC 1,0 3-stawny DN , MC100FSR/24 24 VAC 1,0 3-stawny, 0(2)-10 V, 4(0)-20 ma DN , MC100FSR/ VAC 1,0 3-stawny DN , Produkty, teksty, fotografie, rysunki oraz wykresy w tym dokumencie mogą być zmienione przez TA ydronics bez wcześniejszego zawiadomienia oraz podania powodu. Po najnowsze informacje o naszych produktach prosimy o wizytę na stronie PL CV206/216 GG, CV306/316 GG
