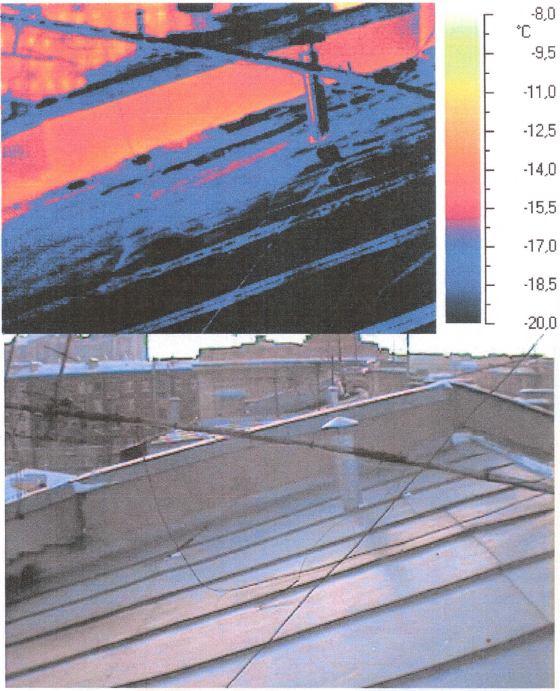

1 5. Aneks nr 1 1. Na przedstawionym termogramie zaprezentowano badanie zewnętrznej powierzchni dachu pod kątem jednorodności strat ciepła i braku stref anomalii ze zwiększonym wydzielaniem ciepła po wykonaniu prac z zakresu izolacji cieplnej pomieszczeń poddasza. Dach oczyszczony z śniegu, warunki pogodowe optymalne dla przeprowadzenia badania termograficznego. Analiza przedstawionego termogramu pozwala mówić o jednorodności promieniowania cieplnego emitowanego z powierzchni dachu. Stref anomalii ze znaczną różnicą temperatur nie ujawniono. W górnej części przedstawionego termogramu znajduje się kanał wentylacyjny ogrzany ciepłym powietrzem pochodzącym z pomieszczeń mieszkalnych. 14

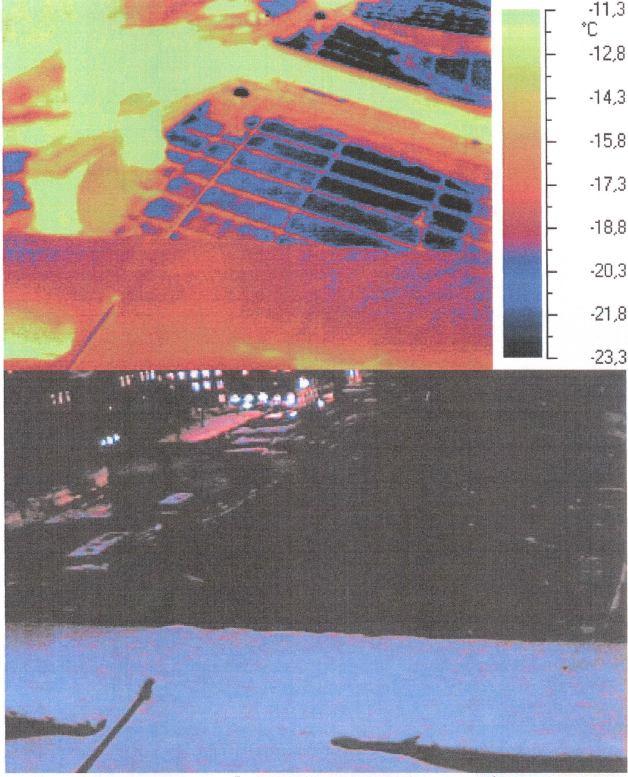

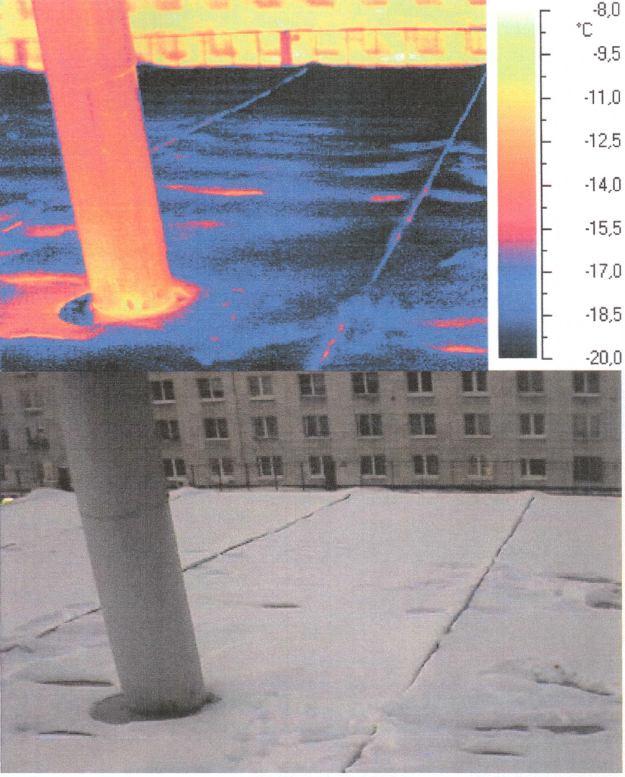

2 Ciąg dalszy aneksu nr 1 2. Na niniejszym termogramie przedstawiono prawy skos badanego dachu. Dach pokryty równomierną warstwą śniegu, tło cieplne jednorodne, stref z wyraźnie zaznaczonymi różnicami temperatury nie ujawniono. Przez dach przechodzi rura wentylacyjna, która jest cieplejsza niż zewnętrzna powierzchnia dachu. 15

3 Ciąg dalszy aneksu nr 1 3. Prawu skos dach również charakteryzuje się jednorodnością promieniowania cieplnego. W centralnej części termogramu widać intensywne promieniowanie cieplne z pionowej ściany kanału wentylacyjnego. 16

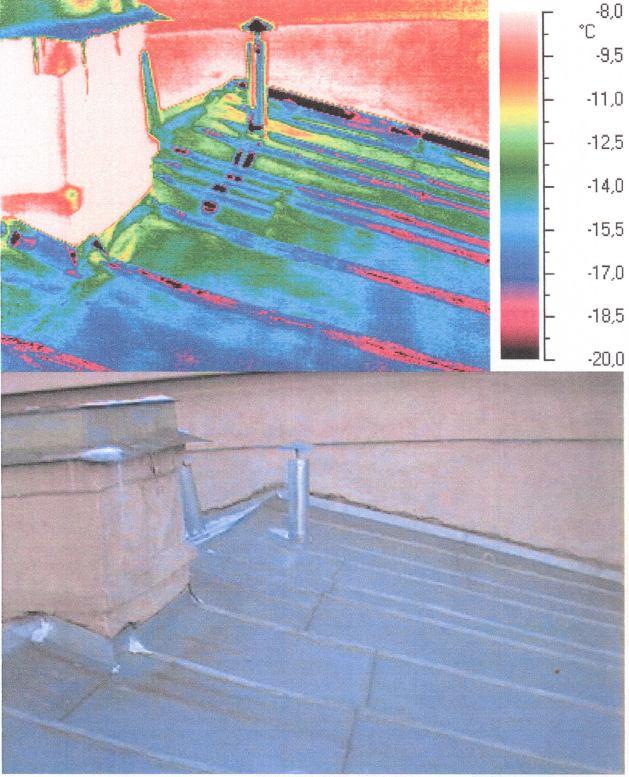

4 Ciąg dalszy aneksu nr 1 4. Na przedstawionym termogramie widoczna jest jednorodność promieniowania cieplnego na skosie dachu. Widać również intensywne promieniowanie w obszarze kanału wentylacyjnego nagrzanego przez ciepły przepływ do góry oraz w obszarze tylnej ściany nadbudówki nagrzewanej od wewnątrz budynku. 17

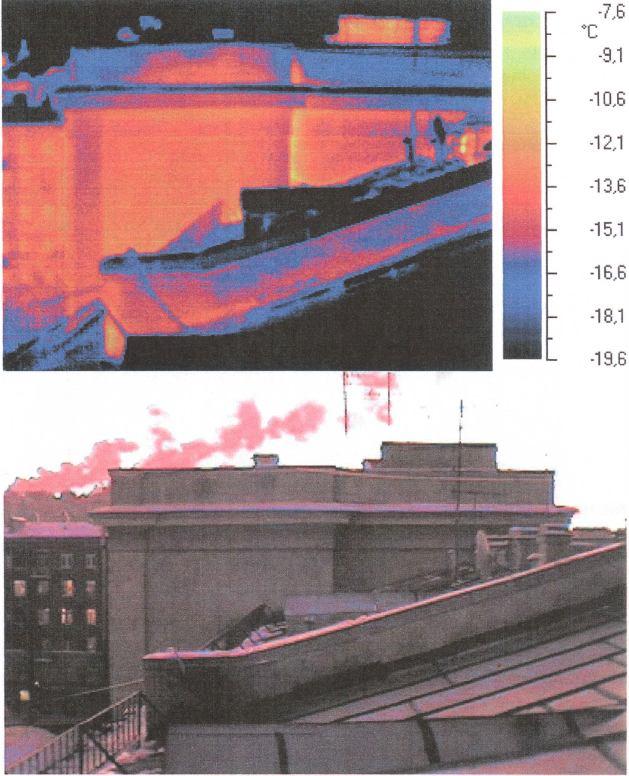

5 Ciąg dalszy aneksu nr 1 5. Termogram świadczy o jednorodności promieniowania cieplnego na skosie dachu oraz o nieznacznym promieniowaniu cieplnym od ściany budynku. Stref anomalii nie ujawniono. 18

6 Ciąg dalszy aneksu nr 1 7. Na termogramie można zaobserwować jednorodność tła cieplnego. Temperatura skosów dachu to około minus 17,5 stopnia przy jednoczesnej temperaturze powietrza w momencie badania minus 19 stopni Celsjusza. 19

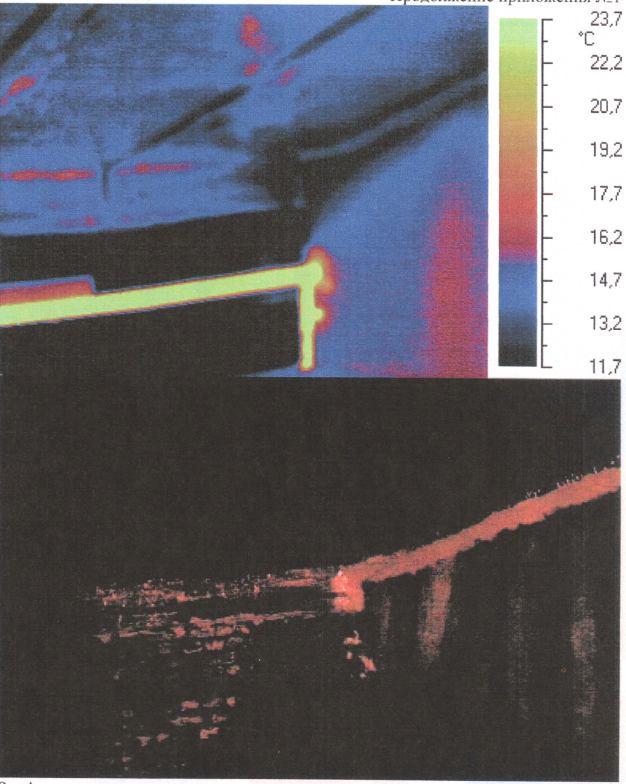

7 Ciąg dalszy aneksu nr 1 8. Na przedstawionym termogramie przedstawiono pomieszczenie poddasza nad przedmiotowym budynkiem po wykonaniu prac z zakresu ocieplenia wewnętrznej powierzchni poddasza. Dobrze widać, że tło cieplne jest jednorodne. Temperatura powietrza wewnątrz pomieszczenia poddasza wynosi plus 15 stopni Celsjusza, a temperatura powierzchni izolacji w strefie wylania systemu ocieplenia 16 stopni Celsjusza. Uwzględniając to, iż temperatura powietrza na zewnątrz w momencie badania wynosiła minus 19 stopni Celsjusza, można mówić o osiągnięciu pożądanego celu. Innymi słowy, prace z zakresu izolacji cieplnej pomieszczenia poddasza budynku mieszkalnego pod adresem: ul. Błagodatnaja budynek nr 43 zostały wykonane należycie i z odpowiednią jakością. Materiały wykorzystane przy wykonaniu prac izolacyjnych są zgodne z wymogami dotyczącymi jednorodności strat ciepła. 20

8 Ciąg dalszy aneksu nr 1 9. Analogiczny termogram wykonany w strefie stojaka potwierdza wnioski przedstawione powyżej. 21

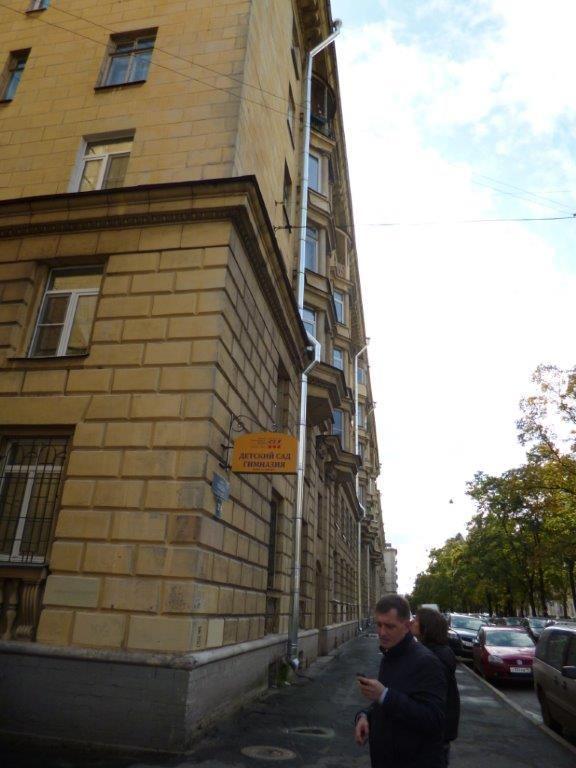

9 Nowy standard komfortu sezon po sezonie ZDJĘCIA Z MONTAŻU IZOLACJI ALUTHERMO QUATTRO W ZABYTKOWYM BUDYNKU MIESZKALNYM SANKT PETERSBURG, BŁAGODATNAJA Widok budynku z zewnątrz:

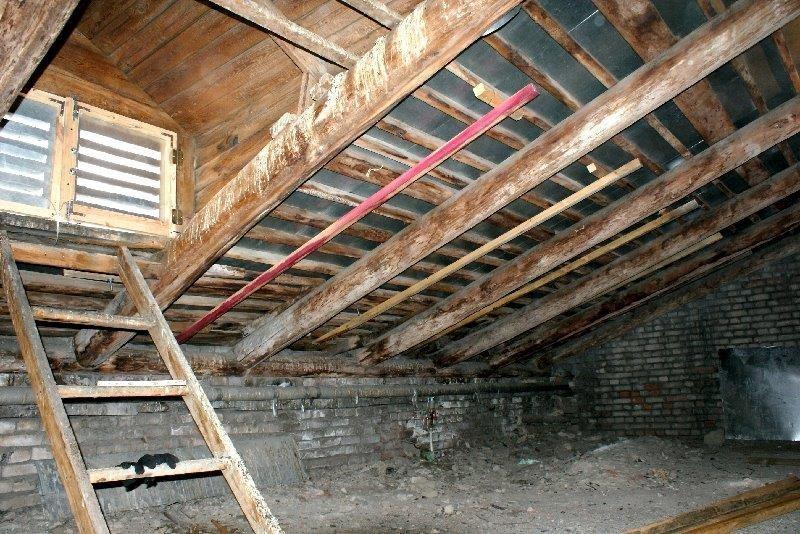

10 2. ZDJĘCIE PODDASZA PRZED OCIEPLENIEM IZOLACJĄ ALUTHERMO QUATTRO. Na poniższym zdjęciu widać blachę ułożoną bezpośrednio na łaceniu bez żadnej wiatrolizoacji i termoizolacji. W przypadku ocieplenia tradycyjnym materiałem należałoby usunąć blachę, łaty oraz kontrłaty. Na krokwie od strony zewnętrznej zamontować wiatroizolację, a następnie pomiędzy krokwie ułożyć wełnę mineralną oraz do krokwi zamontować paroizolację. Na poniższym zdjęciu wysokość krokwi= 180 mm więc, można maksymalnie zastosować 150mm tradycyjnej izolacji. Przy powyższym rozwiązaniu Inwestor ponosi dodatkowo koszty: - konieczność wymiany blachy (przy demontażu istnieje ryzyko uszkodzenia istniejącego pokrycia) - montaż wiatrolizoalcji - montaż paroizolacji Oprócz powyższych kosztów obciążana jest konstrukcja dachu. Co w takim przypadku daje izolacja Aluthermo Quattro zamontowana od wewnątrz? - brak konieczności demontażu istniejacego pokrycia - brak konieczności montażu wiatroizolacji - R = 5,7 (około 20cm wełny mineralnej) lepsza izolacyjność termiczna. - wyeliminowanie mostków termicznych, które powstają na krokwiach. - brak punktu rosy - brak konieczności montażu paroziolacji od środka (Aluthermo Quattto jest nieprzepuszczalne dla wilgoci). - brak obciążenia konstrukcji dachu (waga Aluthermo Quattro = tylko 0,75 kg/m2) - brak utraty wysokości na poddaszu - niższe koszty robocizny (szybki, łatwy montaż)

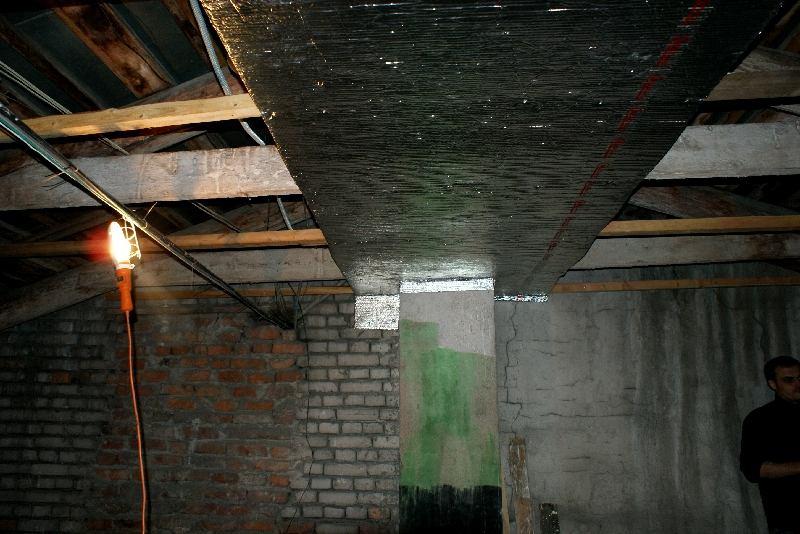

11 3. ZDJĘCIE PODCZAS PRAC MONTAŻOWYCH PRZY INSTALACJI OD WEWNĄTRZ. 4. ZDJĘCIE CZĘŚCIOWO OCIEPLONEGO PODDASZA TYLKO IZOLACJĄ ALUTHERMO QUATTRO Z uwagi na nierówność konstrukcji należało dodatkowo dobić deski prostopadle do krokwi.

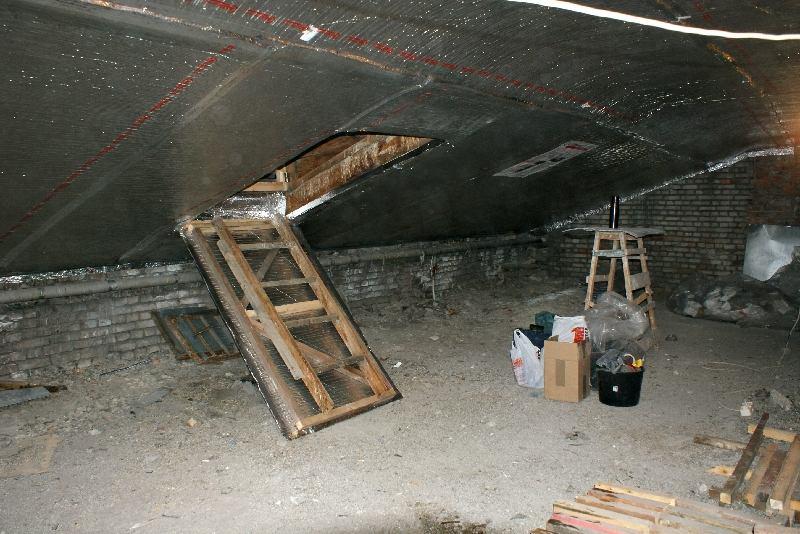

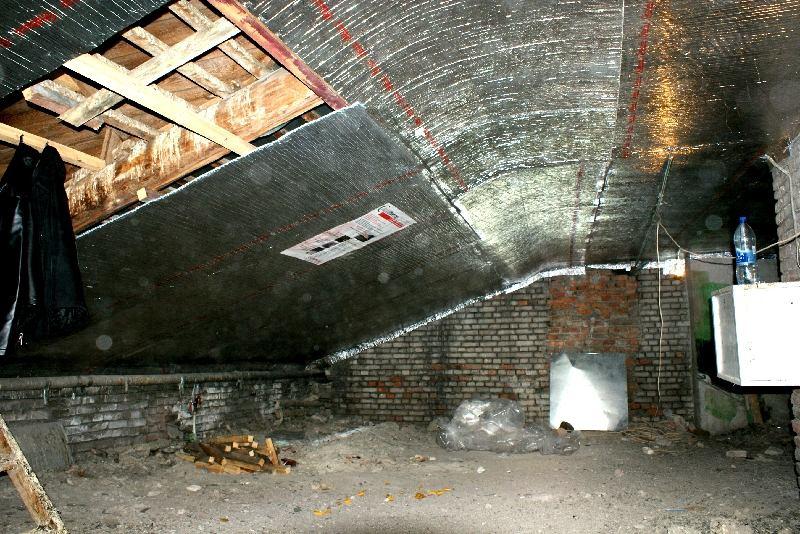

12 5.ZDJĘCIE PODDASZA OCIEPLONEGO OD WEWNĄTRZ TYLKO IZOALCJĄ ALUTHERMO QUATTRO. 6. ZDJĘCIE SĄSIEDNIEGO BUDYNKU GDZIE Z UWAGI NA WYMIANĘ POKRYCIA Z BLACHY, PODDASZE ZAIZOLOWANO ALUTHERMO QUATTRO OD STRONY ZEWNĘTRZEJ.
