1 CZYTNIKI DALEKIEGO ZASIĘGU SZLABANY PILOTY SYSTEMY PARKINGOWE- SZLABANY produits infrarouge

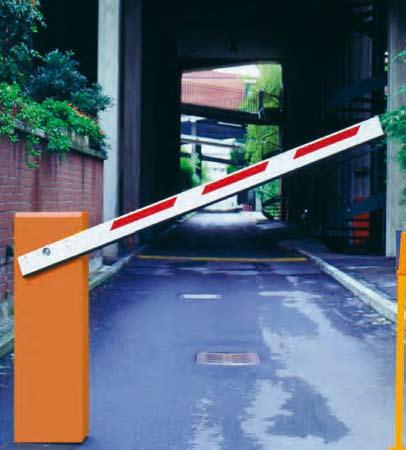

2 Szlaban elektromechaniczny 613/614/617 z ramieniem do 7 m Zastosowania Szlabany serii 614 zostały zaprojektowane specjalnie do pracy intensywnej. Mogą obsługiwać ruch zarówno na małych parkingach osiedlowych, jak i na dużych przy centrach handlowych. Łatwy montaż i pewne działanie Prosta budowa z wbudowanym uchwytem mocowania ramienia zapewnia szybki i łatwy montaż Bezpieczeństwo Zabezpieczenie przeciwzgnieceniowe zapewnia moduł elektroniczny instalowany na płytce centrali sterującej, który bezpośrednio kontroluje siłę ciągu szlabanu. W przypadku awarii możliwa jest obsługa ręczna. Wygoda obsługi Nowoczesna konstrukcja centrali umożliwia pełną regulację parametrów pracy szlabanu oraz pozwala na podłączenie szeregu akcesoriów do zdalnego sterowania, sygnalizacji i zabezpieczenia pracy automatycznej. 613/614/617 - CHARAKTERYSTYKA TECHNICZNA silnika Pobór prądu Zabezpieczenie termiczne Kondensator Maks. moment obrotowy Czas otwarcia V 230 V 230 V 250 W 380 W 1,1 A 1,7 A 140 C - 12,5 uf - 60 Nm 100 Nm 150 Nm 2,5 s 4 s 8 s Max.długość ramienia Sprawność Max.ilość cykli / godz. Zakres temp. pracy Stopień ochrony m 5 m 7 m 50% 60% C +50 C 63 kg IP 44, z fartuchem WYMIARY ZEWNĘTRZNE WYMIARY INSTALACYJNE 58 SP2

3 Szlaban hydrauliczny 615 z ramieniem do 5 m OCHRONA STREF SPECJALNYCH Zastosowania Szlabany serii 615 zostały zaprojektowane do pracy średnio -intensywnej i dlatego doskonale sprawdzają się na małych parkingach Są dostępne w wersjach z ramieniem o przekroju okrągłym oraz prostokątnym, w tym także łamanym. Trwałość Dzięki konstrukcji opartej na napędzie hydraulicznym szlabany serri 615 zapewniają wysoką odporność na przeciażenia i zużycie. Długa żywotność Zgodność technologiczna Możliwość podłączenia różnych akcesoriów zdalnego sterowania sygnalizacji i zabezpieczenia przed zgnieceniem Bezpieczeństwo i użyteczność Napęd hydrauliczny pozwala na precyzyjną regulację siły pracy przy otwieraniu i zamykaniu oraz na zabezpieczenie przed wyłamaniem ramienia w pionie. 615 BPR - CHARAKTERYSTYKA TECHNICZNA Silnik elektryczny Pobór prądu Prędkość obrotowa silnika Wydajność pompy Zabezpieczenie termiczne Moment WYMIARY ZEWNTRZNE 615 BPR STANDARD 615 BPR RAPID 230 V jednofazowy, dwukierunkowy 220W 1 A 1400 obr/min obr/min. 1,5 l/min. 3 l/min. 120 C Nm Nm Zakres temp. pracy Typ oleju Obróbka powierzchniowa Pokrycie obudowy Stopień ochrony Maks.sekwencja cykli 615 BPR STANDARD -40 C +50 C 34 kg 615 BPR RAPID FAAC HP OIL metodą kataforezy lakier poliestrowy, RAL 2004 IP (z fartuchem) łamane, Ø 85 L - długość ramienia Lp - światło przejazdu Sprężyna wyważająca Pompa hydrauliczna Obudowa samonośna Ramię SPS3

4 Szlaban hydrauliczny 620 z ramieniem do 5 m Zastosowania Szlabany serii 620 zostały zaprojektowane do pracy intensywnej lub ciągłej i dlatego doskonale sprawdzają się przy dużych obciążeniach. Są dostępne w wersjach z ramionami okrągłymi - wychylnymi dla zabezpieczenia przed wyłamaniem poziomym Bezpieczeństwo i użyteczność Napęd hydrauliczny pozwala na precyzyjną regulację siły pracy przy otwieraniu i zamykaniu oraz na zabezpieczenie przed wyłamaniem ramienia w pionie. Wszystkie szlabany z tej serii pracują z miękkim zakończeniem ruchu ramienia. Trwałość Dzięki konstrukcji opartej na napędzie hydraulicznym szlabany serri 615 zapewniają wysoką odporność na przeciażenia i zużycie. Ich żywotność jest nieporównanie większa niż ta, którą oferują najlepsze szlabany elektromechaniczne CHARAKTERYSTYKA TECHNICZNA Silnik elektryczny Pobór prądu Prędkość obr. silnika 620 STD LH/ RH 620 RAPID LH/RH 620 SUPER RAPID 230 V jednofazowy, dwukierunkowy 1400 obr/min 220W 1 A obr/min 2800 obr/min Wydajność pompy 0,75-1 l/min 1,5-2 l/min 3 l/min Zabezpieczenie termiczne 120 C Moment 0-200/0-150 Nm 0-100/0-80 Nm 0-75 Nm Wyhamowanie Zakres temp. pracy Typ oleju Pokrycie obudowy Stopień ochrony Oróbka obudowy 620 STD LH/RH 620 RAPID LH/RH regulowane -40 C +50 C 620 SUPER RAPID 73 kg 73 kg 80 kg z fartuchem łamane wychylne FAAC HP OIL lakier poliestrowy, RAL 2004 IP 44 metodą kataforezy łamane (do 3m) wychylne wychylne WYMIARY ZEWNĘTRZNE L - Długość ramienia Lp - Światło przejazdu KIERUNEK DZIAŁANIA SZLABANU DX szlaban prawy szlaban lewy SX SPS4

5 Szlaban hydrauliczny B 680 z ramieniem do 8 m Bezpieczeństwo i niezawodność. Hybrydowe serce szlabanu B 680 wraz z jego wieczną sprężyną pozwala na osiągnięcie przeszło cykli przy pracy ciągłej podnosząc 8 metrowe ramię poniżej 6 sekund. Całkowicie bezpieczny dzięki funkcji odwrócenia ruchu po napotkaniu przeszkody. Zdolność adaptacji, wszechstronność, optymalizacja logistyki. Szlaban B 689 zaprojektowano tak, aby kontrolował światło przejazdu od 2 do 8m. Dzięki modułowym ramionom jest prosty do instalacji i łatwy w obsłudze. Pełna przejrzystość i czytelna kontrola ruchu. W pełni programowalny, zintegrowany semafor gwarantuje optymalny przepływ ruchu. Ramiona oświetlone LED doskonale sygnalizują zamykanie lub otwieranie się przejazdu nawet podczas złych warunków i braku widoczności. B CHARAKTERYSTYKA TECHNICZNA Silnik elektryczny Pobór prądu Prędkość obr. silnika Wydajność pompy Elektroniczne spowalnianie. Zabezpieczenie termiczne B Vac 50 (60) Hz 36 Vdc Bezszczotkowy 220 W 1,1 A/230 V rpm 3,2 l/min (max) Enkoder -20 C +55 C Typ oleju Zabezpieczenie Stopień ochrony Wymiary (Dł x Wys. x Gł) B kg (80 kg szlaban, 20 kg obudowa) Olej FAAC HP Ocynk, obróbka antykoryzyjna, farba IP56 Okrągłe lub eliptyczne z oświetleniem i gumową listwą bezpieczeństwa Okrągłe lub eliptyczne z oświetleniem i gumową listwą bezpieczeństwa 469 x 279 x 1100mm (patrz obrazek). WYMIARY ZEWNĘTRZNE WYMIARY ZEWNĘTRZNE mm 436 mm 279 mm 900 mm 300 mm 469 mm SPS5

6 System parkingowy Funkcjonalność Idealne rozwiązanie umożliwiające ekonomiczne zarządzanie parkingami. System jest łatwy w instalacji i użytkowaniu. Do przygotowania systemu wymaanych jest kilka nieskomplikowanych czynności, natomiast po uruchomieniu zapewnia wysoką wydajność i sprawność działania. Zaprojektowany jest z myślą o niskich kosztach eksploatacji. Zwrot kosztów inwestycji w krótkim czasie. Uniwersalność System może być obsługiwany przy intensywnym ruchu nawet przez niewykwalifikowanych operatorów. Zastosowanie System może pracować w podwójnym trybie. Użytkownicy zatrzymujący się jednorazowo otrzymują bilety z kodami paskowymi.abonenci otrzymują karty zbliżeniowe zapewniające szybkość dostępu. Istnieje możliwość rabatowania lub zwalniania z opłat biletów za pomocą kuponów rabatowych drukowanych z niezależnych,przenośnych drukarek działających w trybie off-line. W opcji płatność bezgotówkowa za pomocą kart. PARK PLUS - CHARAKTERYSTYKA TECHNICZNA Terminal Wjazdowy - Automat Biletowy (Wydawanie biletów i odczyt kart zbliżeniowych) Zakres temperatury pracy Typ styków Park Plus * Wymiary: 1120 x 360 x 360 Grzałka i wentylator sterowane termostatem Drukarka termiczna z elementem odcinającym oraz modułem wyrzutnika Interkom, lokalny lub przez linię telefoniczną (opcja) Moduł drukarki termicznej z zespołem odcinania i wysuwania biletu Kod kreskowy 2D Wymiary biletu: 86 x 60 mm Zapas biletów: na papierze 80 g/m Szybkie wydawanie biletu w celu obsługi intensywnego ruchu Pasywny czytnik kart zbliżeniowych Typy kart: 125 KHz ISO Czytnik zdalny dalekiego zasięgu (opcja) Detektor pętli indukcyjnych Komunikacja ze sterownikiem danych przez port RS485 lub sieć LAN (opcja) GRS-02 - CHARAKTERYSTYKA TECHNICZNA Akceptor żetonów Pojemność kontenera wrzutowego Obudowa ze stali zabezpieczonej metodą katoferezy Wyposażenie dodatkowe: Podstawa fundamentowa Żeton Detektory pętli indukcyjnej 24 VDC (akcesoria) -20 C C 14kg N.O. beznapięciowe 1000 żetonów SPS 6

7 Terminal Wyjazdowy - Czytnik biletów (Odczyt biletów opłaconych w kasie i odczyt kart zbliżeniowych) Park Plus * Jednostka zewnętrzna z dostępem z obu stron Wymiary: 1120 x 360 x 360 mm Grzałka i wentylator sterowane termostatem Interkom, lokalny lub przez linię telefoniczną (opcja) Czytnik optyczny ze skanerem CCD Kod kreskowy 2D Wymiary biletu: 86 x 60 mm Szybki odczyt biletu w celu obsługi intensywnego ruchu Pasywny czytnik kart zbliżeniowych, obsługa kart abonamentowych i kwotowych Typy kart: 125 khz ISO Czytnik zdalny dalekiego zasięgu (opcja) Detektor pętli indukcyjnych Komunikacja ze sterownikiem danych przez port RS485 lub sieć LAN (opcja) Samodzielne stanowisko kasowe Komputer osobisty Skaner kodów paskowych Czytnik kart Wyświetlacz Drukarka paragonów i raportów zmianowych Sterownik PL Interkom (opcja) Dodatkowe elementy kasy przejazdowej Płyta terminala z dwukanałowym wykrywaczem dla sterownika PC Szlaban FAAC 620 Rapid Oprogramowanie Wykrywanie obecności pojazdów umożliwiające przekazywanie informacji przez panel wyświetlający komunikaty (WOLNE/ZAJĘTE) Kontrola wszystkich stanów wjazd/wyjazd dla użytkownikówjednorazowych i abonamentowych Obliczanie i przyjmowanie opłat Wydawanie, administrowanie i odnawianie różnego typu dostępnych kart (abonamentowe, kwotowe, kontrola dostępu) Administrowanie i księgowanie opłat przypisanych do operatora i odpowiedniej zmiany Możliwość eksportu (raporty) wszystkich zdarzeń zapisanych w pamięci (pobrane opłaty, wykonane przejazdy, zdarzenia zarejestrowane i przypisane do operatora kasy, dane o obecności pojazdów) Zarządzanie samodzielnym stanowiskiem kasowym lub stanowiskiem umieszczonym przy wyjezdzie Zarządzanie wieloma stanowiskami kasowymi, max 10 stanowisk kasowych podłączonych do stanowiska danych Zarządzanie kasami automatycznymi Kasa Automatyczna Działanie non stop - przyjmowanie opłat od urzytkowników jednorazowych, odnawianie kart abonamentowych, doładowywanie kart kwotowych, wydawnie reszty w monetach. Moduł podstawowy ępu Obudowa ze stali nierdzewnej (2,5 mm), malowana Wymiary: 1660 x 570 x 400 mm Drzwiczki zamykane na klucz Panel użytkownika z przyciskami i zbezpieczeniem przeciwwłamaniowym 8-calowy wyświetlacz kolorowy Czytnik biletów z kodem paskowym Bilet z kodem paskowym typu 2.5 Pasywny czytnik kart zbliżeniowych: odnawianie kart abonamentowych i doładowywanie kart kwotowych Typy kart: 125 khz ISO Akceptor monet Grzałka z wentylatorem sterowana termostatem Moduł wydawania paragonów, zagubionych biletów, zestawień V ~ 50 Hz * W systemie ParkPlus poza standardowymi terminalami wjazd/wyjazd możemy stosować inne roziązania dostosowane do szczególnych warunków instalacji lub wymagań inwestorów ParkPlus Dual terminal dwustronny obsługujący jednocześnie wjazd i wyjazd ParkPlus DL terminal o dwóch wysokościach obsługujący zarówno samochody osobowe oraz wysokie pojazdy ciężarowe ParkGate terminal obsługujący dodatkowe strefy tylko dla użytkowników z kartami zbliżeniowymi ParkPlus Door terminal obsługujący przejścia dla pieszych z ważnym biletem lub kartą zbliżeniową SPS 7

8 SCHEMAT PARKINGU Z KASĄ AUTOMATYCZNĄ I STANOWISKIEM KASOWYM Rozwiązanie umożliwiające ciągłe działanie z obsługą automatyczną i ręczną 2 Szlaban 620 Rapid 3 3 Kasa Automatyczna 3 Stanowisko kasowe Czytnik Biletów 4 2 Automat Biletowy 4 1 Panel informacyjny 1. Na panelu wyświetlana jest liczba wolnych miejsc. 2. Wjazd użytkowników jednorazowych po wydaniu biletu oraz stałych po odczytaniu karty. 3. Dokonanie płatności w stanowisku kasowym obsługiwanym przez operatora w godzinach pracy lub w kasie automatycznej non stop o dowolnej porze. Kontrola czasowej ważności biletu. 4.Wyjazd użytkowników jednorazowych po odczytaniu opłaconego biletu lub stałych po odczytaniu karty. Szlaban 620 Rapid SPS 8

9 Sterowanie radiowe pilotami z kodem zmiennym Piloty OCHRONA STREF SPECJALNYCH 4-kanałowy XT4 433RC 2-kanałowy XT4 433 SLH 4-kanałowy XT4 433 SLH 4-kanałowy XT4 433 RCBE Uchwyt do pilota XT4 433 RC 433 MHZ LC - CHARAKTERYSTYKA TECHNICZNA RP LC 433 MHz - Odbiornik wewn Odbiornik Superheterodyna z wbudowaną anteną Częstotliwość pracy 433,92 MHz Napięcie zasilania Pobierane z centrali przez złącze 24 VDC Pamięć 256 pilotów Podłączenie Szybkozłącze Wyjścia Kanał 1 - open kolektor Lampy ostrzegawcze FAAC LAMP BILAMP FAACLIGHT XL 24L FAACLED LAMPY - CHARAKTERYSTYKA TECHNICZNA FAAC LIGH FAAC LAMP BILAMP FAAC LIGHT FAAC LIGHT XL 24L FAACLED LED24V 12V 24V 230V 40 W 80 W 50 W 21 W 15 W 2,2 W 2 W 2 W Stopień ochrony IP 55 IP 55 IP 55 IP 54 IP 54 IP 54 IP 54 IP VAC 230VAC 230VAC 12VDC 24VDC 24VDC 230 VDC 230 VDC Zakres pracy temperatur LAMPA SEMAFOROWA -20 C +55 C -20 C +55 C -20 C +55 C -20 C +55 C -20 C +55 C -20 C +55 C -20 C +55 C -20 C +55 C SPS 9
