Profi-Class Szerokości robocze: 24-42m Pojemności zbiornika: l, l, l, l, l, l

Transkrypt

1 Opryskiwacz zaczepiany Profi-Class Szerokości robocze: 24-42m Pojemności zbiornika: l, l, l, l, l, l Jeszcze większe zabezpieczenie podczas jazdy po drogach i w zakrętach. Dzięki obniżonemu środkowi cieżkosci i 2-komorowej beczce ograniczono przemieszczanie się cieczy w zbiorniku. Dyszel z amortyzacją drgań Zastrzegamy sobie prawo do zmian zakresu dostawy i konstrukcji. Dla cieżkich warunkow drogowych pneumatyczne zawieszenie osi (opcja) TS / DR D Buxtehude-Hedendorf Dorfstraße 17 Telefon: +49 (0) Telefax: +49 (0) info@dammann-technik.de

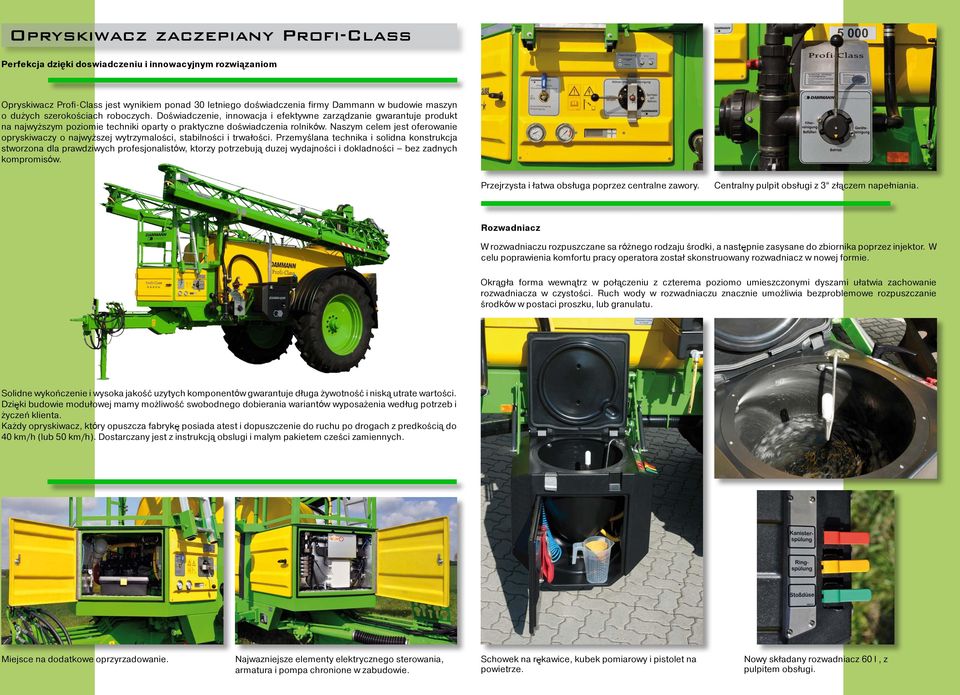

2 Opryskiwacz zaczepiany Profi-Class Perfekcja dzięki doswiadczeniu i innowacyjnym rozwiązaniom Opryskiwacz Profi-Class jest wynikiem ponad 30 letniego doświadczenia firmy Dammann w budowie maszyn o dużych szerokościach roboczych. Doświadczenie, innowacja i efektywne zarządzanie gwarantuje produkt na najwyższym poziomie techniki oparty o praktyczne doświadczenia rolnikόw. Naszym celem jest oferowanie opryskiwaczy o najwyższej wytrzymalości, stabilności i trwałości. Przemyślana technika i solidna konstrukcja stworzona dla prawdziwych profesjonalistόw, ktorzy potrzebują duzej wydajności i dokladności bez zadnych kompromisόw. Przejrzysta i łatwa obsługa poprzez centralne zawory. Centralny pulpit obsługi z 3 złączem napełniania. Rozwadniacz W rozwadniaczu rozpuszczane sa rόżnego rodzaju środki, a następnie zasysane do zbiornika poprzez injektor. W celu poprawienia komfortu pracy operatora został skonstruowany rozwadniacz w nowej formie. Okrągła forma wewnątrz w połączeniu z czterema poziomo umieszczonymi dyszami ułatwia zachowanie rozwadniacza w czystości. Ruch wody w rozwadniaczu znacznie umożliwia bezproblemowe rozpuszczanie środkόw w postaci proszku, lub granulatu. Solidne wykończenie i wysoka jakość uzytych komponentόw gwarantuje długa żywotność i niską utrate wartości. Dzięki budowie modułowej mamy możliwość swobodnego dobierania wariantόw wyposażenia według potrzeb i życzeń klienta. Każdy opryskiwacz, ktόry opuszcza fabrykę posiada atest i dopuszczenie do ruchu po drogach z predkością do 40 km/h (lub 50 km/h). Dostarczany jest z instrukcją obslugi i malym pakietem cześci zamiennych. Miejsce na dodatkowe oprzyrzadowanie. Najwazniejsze elementy elektrycznego sterowania, armatura i pompa chronione w zabudowie. Schowek na rękawice, kubek pomiarowy i pistolet na powietrze. Nowy składany rozwadniacz 60 l, z pulpitem obsługi.

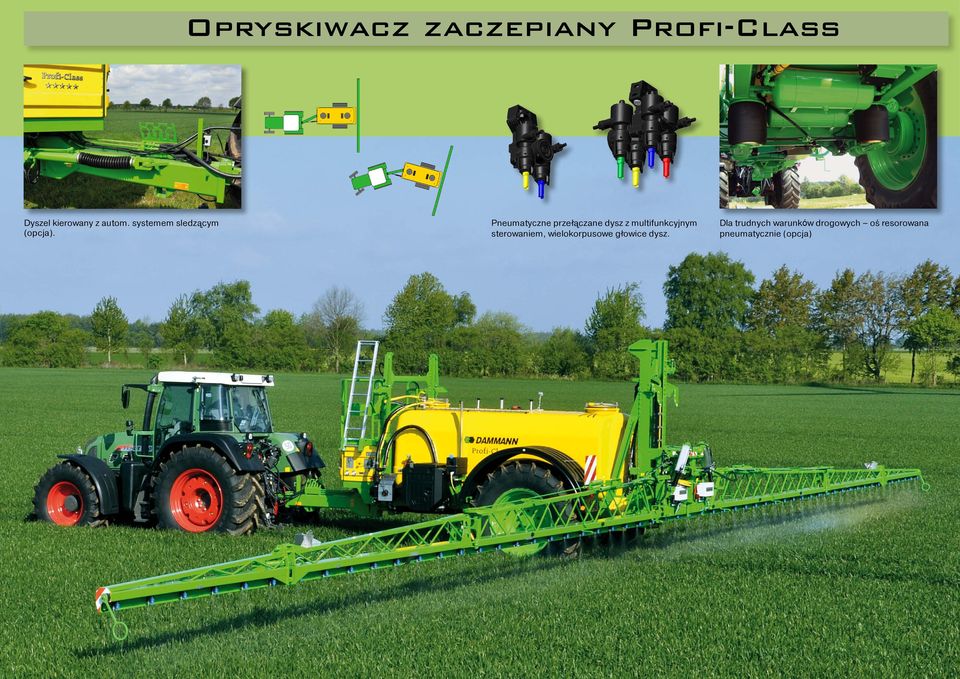

3 Opryskiwacz zaczepiany Profi-Class Dyszel kierowany z autom. systemem sledzącym (opcja). Pneumatyczne przełączane dysz z multifunkcyjnym sterowaniem, wielokorpusowe głowice dysz. Dla trudnych warunkόw drogowych oś resorowana pneumatycznie (opcja)

4 Maszt hydrauliczny i belka polowa Zawieszenie belki: Spasowanie wszyskich elementόw zapewnia najwyższa stabilność i optymalne ulożenie belki podczas pracy. Podstawa do prawidlowej aplikacji środkόw Najwyższa stabilność i funkcjonalność wynika z ponad 30 lat doświadczenia firmy Dammann. Spokojna praca belki w zakresie pionowym jak i poziomym gwarantuje dokładność zabiegu. Profil belki otwarty do tyłu (wylewanie płynnych nawozόw) Stabilne wykonanie belki z dyszami chronionymi na całej dlugości, (skladanie hydrauliczne) Amortyzacja w maszcie przejmuje pionowe uderzenia. Obciążenie elementόw belki jest dzięki temu znacznie zredukowane. Sterowanie wyrόwnaniem poprzez 2 cylindry sprawdza sie w pagόrkowatym terenie. Przy dużych szerokościach roboczych sterowanie belką odbywa sie poprzez wyrόwnanie kątowe Prowadzenie przewodόw w łancuchu ogniwowym chroniącym przewody przed załamaniem

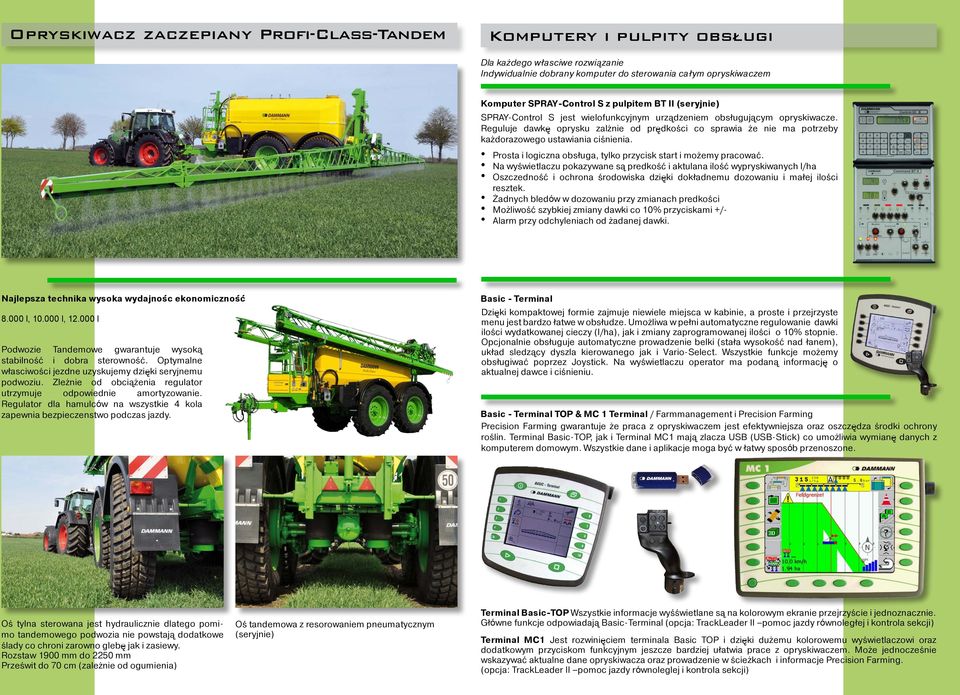

5 Opryskiwacz zaczepiany Profi-Class-Tandem Komputery i pulpity obsługi Dla każdego własciwe rozwiązanie Indywidualnie dobrany komputer do sterowania całym opryskiwaczem Komputer SPRAY-Control S z pulpitem BT II (seryjnie) SPRAY-Control S jest wielofunkcyjnym urządzeniem obsługującym opryskiwacze. Reguluje dawkę oprysku zalżnie od prędkości co sprawia że nie ma potrzeby każdorazowego ustawiania ciśnienia. Prosta i logiczna obsługa, tylko przycisk start i możemy pracować. Na wyświetlaczu pokazywane są predkość i aktulana ilość wypryskiwanych l/ha Oszczedność i ochrona środowiska dzięki dokładnemu dozowaniu i małej ilości resztek. Żadnych bledόw w dozowaniu przy zmianach predkości Możliwość szybkiej zmiany dawki co 10% przyciskami +/- Alarm przy odchyleniach od żadanej dawki. Najlepsza technika wysoka wydajnośc ekonomiczność l, l, l Podwozie Tandemowe gwarantuje wysoką stabilność i dobra sterowność. Optymalne własciwości jezdne uzyskujemy dzięki seryjnemu podwoziu. Zleżnie od obciążenia regulator utrzymuje odpowiednie amortyzowanie. Regulator dla hamulcόw na wszystkie 4 kola zapewnia bezpieczenstwo podczas jazdy. Basic - Terminal Dzięki kompaktowej formie zajmuje niewiele miejsca w kabinie, a proste i przejrzyste menu jest bardzo łatwe w obsłudze. Umożliwa w pełni automatyczne regulowanie dawki ilości wydatkowanej cieczy (l/ha), jak i zmiany zaprogramowanej ilości o 10% stopnie. Opcjonalnie obsługuje automatyczne prowadzenie belki (stała wysokość nad łanem), układ sledzący dyszla kierowanego jak i Vario-Select. Wszystkie funkcje możemy obsługiwać poprzez Joystick. Na wyświetlaczu operator ma podaną informację o aktualnej dawce i ciśnieniu. Basic - Terminal TOP & MC 1 Terminal / Farmmanagement i Precision Farming Precision Farming gwarantuje że praca z opryskiwaczem jest efektywniejsza oraz oszczędza środki ochrony roślin. Terminal Basic-TOP, jak i Terminal MC1 mają zlacza USB (USB-Stick) co umożliwia wymianę danych z komputerem domowym. Wszystkie dane i aplikacje moga być w łatwy sposόb przenoszone. Oś tylna sterowana jest hydraulicznie dlatego pomimo tandemowego podwozia nie powstają dodatkowe ślady co chroni zarowno glebę jak i zasiewy. Rozstaw 1900 mm do 2250 mm Prześwit do 70 cm (zależnie od ogumienia) Oś tandemowa z resorowaniem pneumatycznym (seryjnie) Terminal Basic-TOP Wszystkie informacje wyśświetlane są na kolorowym ekranie przejrzyście i jednoznacznie. Głόwne funkcje odpowiadają Basic-Terminal (opcja: TrackLeader II pomoc jazdy rόwnoległej i kontrola sekcji) Terminal MC1 Jest rozwinięciem terminala Basic TOP i dzięki dużemu kolorowemu wyświetlaczowi oraz dodatkowym przyciskom funkcyjnym jeszcze bardziej ułatwia prace z opryskiwaczem. Może jednocześnie wskazywać aktualne dane opryskiwacza oraz prowadzenie w ścieżkach i informacje Precision Farming. (opcja: TrackLeader II pomoc jazdy rόwnoleglej i kontrola sekcji)

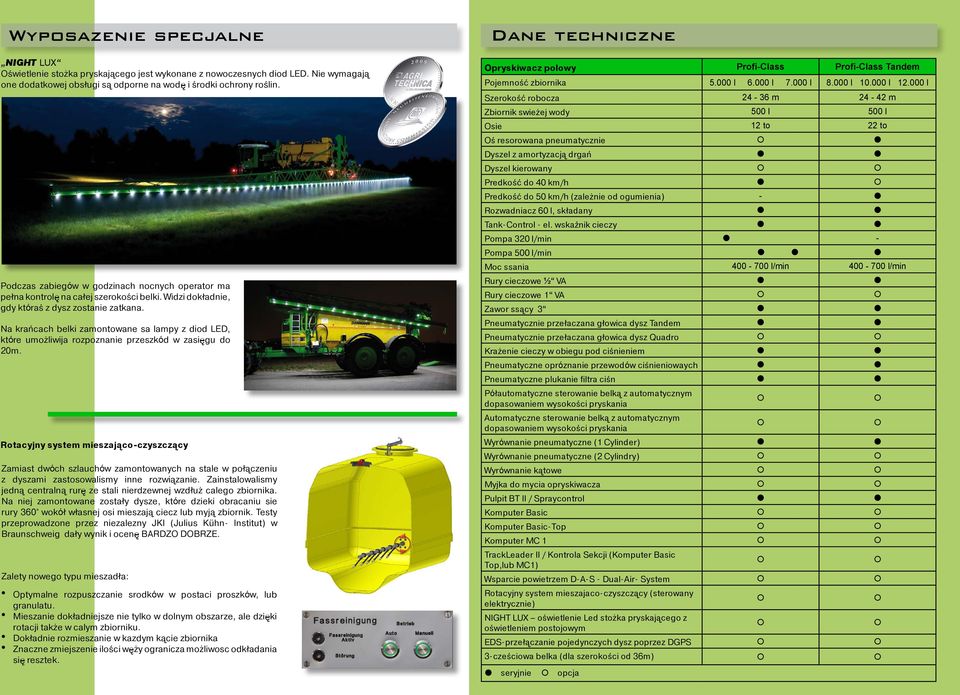

6 Wyposazenie specjalne NIGHT LUX Oświetlenie stożka pryskającego jest wykonane z nowoczesnych diod LED. Nie wymagają one dodatkowej obsługi są odporne na wodę i środki ochrony roślin. Podczas zabiegόw w godzinach nocnych operator ma pełna kontrolę na całej szerokości belki. Widzi dokładnie, gdy ktόraś z dysz zostanie zatkana. Na krańcach belki zamontowane sa lampy z diod LED, ktόre umożliwija rozpoznanie przeszkόd w zasięgu do 20m. Rotacyjny system mieszająco-czyszczący Zamiast dwόch szlauchόw zamontowanych na stale w połączeniu z dyszami zastosowalismy inne rozwiązanie. Zainstalowalismy jedną centralną rurę ze stali nierdzewnej wzdłuż calego zbiornika. Na niej zamontowane zostały dysze, ktόre dzieki obracaniu sie rury 360 wokόł własnej osi mieszają ciecz lub myją zbiornik. Testy przeprowadzone przez niezalezny JKI (Julius Kühn- Institut) w Braunschweig dały wynik i ocenę BARDZO DOBRZE. Zalety nowego typu mieszadła: Optymalne rozpuszczanie srodkόw w postaci proszkόw, lub granulatu. Mieszanie dokładniejsze nie tylko w dolnym obszarze, ale dzięki rotacji także w calym zbiorniku. Dokładnie rozmieszanie w kazdym kącie zbiornika Znaczne zmiejszenie ilości węży ogranicza możliwosc odkładania się resztek. Dane techniczne Opryskiwacz polowy Profi-Class Profi-Class Tandem Pojemność zbiornika l l l l l l Szerokość robocza m m Zbiornik swieżej wody 500 l 500 l Osie 12 to 22 to Oś resorowana pneumatycznie Dyszel z amortyzacją drgań Dyszel kierowany Predkość do 40 km/h Predkość do 50 km/h (zależnie od ogumienia) - Rozwadniacz 60 l, składany Tank-Control - el. wskaÿnik cieczy Pompa 320 l/min - Pompa 500 l/min Moc ssania l/min l/min Rury cieczowe ½ VA Rury cieczowe 1 VA Zawor ssący 3 Pneumatycznie przełaczana głowica dysz Tandem Pneumatycznie przełaczana głowica dysz Quadro Krażenie cieczy w obiegu pod ciśnieniem Pneumatyczne oprόznanie przewodόw ciśnieniowaych Pneumatyczne plukanie filtra ciśn Pόłautomatyczne sterowanie belką z automatycznym dopasowaniem wysokości pryskania Automatyczne sterowanie belką z automatycznym dopasowaniem wysokości pryskania Wyrόwnanie pneumatyczne (1 Cylinder) Wyrόwnanie pneumatyczne (2 Cylindry) Wyrόwnanie kątowe Myjka do mycia opryskiwacza Pulpit BT II / Spraycontrol Komputer Basic Komputer Basic-Top Komputer MC 1 TrackLeader II / Kontrola Sekcji (Komputer Basic Top,lub MC1) Wsparcie powietrzem D-A-S - Dual-Air- System Rotacyjny system mieszajaco-czyszczący (sterowany elektrycznie) NIGHT LUX oświetlenie Led stożka pryskającego z oświetleniem postojowym EDS-przełączanie pojedynczych dysz poprzez DGPS 3-cześciowa belka (dla szerokości od 36m) seryjnie opcja
