1 Charakterystyka prac występujących w geodezji inżynieryjno-przemysłowej naziemne trasy komunikacyjne: linie i stacje kolejowe, drogi i autostrady, ulice, place, lotniska, mosty, wiadukty, budownictwo podziemne: tunele, metra, przejścia dla pieszych, budownictwo wodne morskie i śródlądowe: platformy wiertnicze, zbiorniki, zapory, budowle hydrotechniczne, budowle regulacyjne, porty, stocznie, budownictwo mieszkaniowe i komunalne: budynki jednorodzinne, wieżowce biurowe, garaże wielopoziomowe, osiedla mieszkaniowe, przewody i urządzenia podziemne i napowietrzne: energetyczne, telekomunikacyjne, centralnego ogrzewania, wodne, gazowe, kanalizacyjne, przemysłowe, budownictwo przemysłowe: zakłady przemysłowe jako kompleks budowli i urządzeń wzajemnie współpracujących oraz pojedyncze obiekty (hale przemysłowe, chłodnie, kominy, silosy, zbiorniki gazu i paliw),

2 Charakterystyka prac występujących w geodezji inżynieryjno-przemysłowej budownictwo energetyczne: elektrownie węglowe, wodne, atomowe, budownictwo sportowe: stadiony, skocznie narciarskie, tory saneczkowe, tory bobslejowe, hale sportowe, budownictwo maszynowe: urządzenia mechaniczne (piece obrotowe, suwnice, płuczki, młyny bębnowe, walcownie), a także statki i wielkogabarytowe maszyny jak prasy hydrauliczne, turbogeneratory, obrabiarki, górnictwo podziemne, odkrywkowe, otworowe, wydobycie z jezior, mórz i oceanów.

3 Zagadnienia geodezyjne w procesie przygotowania realizacji i eksploatacji inwestycji 1. przygotowanie podkładów mapowych dla potrzeb projektowania obejmującego opracowanie założeń techniczno - ekonomicznych, projektu wstępnego i projektu technicznego, 2. opracowanie planu realizacyjnego inwestycji, 3. tyczenie treści planu realizacyjnego w terenie względem osnowy realizacyjnej, czyli przestrzenna lokalizacja poszczególnych obiektów budowlanych, 4. tyczenie treści planów architektoniczno-budowlanych, czyli geodezyjna obsługa wznoszenia obiektów w fazie: prac ziemnych, ustawiania form i szablonów, montażu zbrojenia, ustawiania śrub fundamentowych, wznoszenia konstrukcji nośnych, montażu przykryć dachowych i ścian osłonowych, montażu urządzeń produkcyjnych w halach i innych pomieszczeniach, 5. geodezyjna inwentaryzacja odbiorcza po każdym etapie budowy i po jej zakończeniu, 6. pomiary kontrolne w trakcie eksploatacji poszczególnych obiektów inwestycji prowadzone w celu kontroli geometrycznych warunków pracy, badania ich zgodności z projektem i obliczanie poprawek rektyfikacyjnych, 7. wyznaczanie przemieszczeń i odkształceń prowadzone zarówno w trakcie budowy jak i eksploatacji obiektów.

4 Pomiar bezpośredni (elementy zewnętrzne sieci, ewent. przekopy kontrolne) Pomiar pośredni (wykrywanie sieci zestawami lokalizacyjnymi) Ośrodek Dokumentacji Geodezyjnej i Kartograficznej Branże (informacja od administratora sieci) ZUDP (sieci projektowane w obszarze mapy) Pomiary terenowy (weryfikacja lokalizacji sieci, wyjaśnienie ewentualnych niezgodności z nakładką U i informacją branżową oraz z ZUDP) Operat pomiarowy i mapa Ośrodek Dokumentacji Geodezyjnej i Kartograficznej Ośrodek Dokumentacji Geodezyjnej i Kartograficznej Operat pomiarowy Pomiary terenowe (ustawa PGiK nakazuje pomiar elementów sieci układanych w wykopach otwartych przed ich zasypaniem ) Ośrodek Dokumentacji Geodezyjnej i Kartograficznej zgłoszenie roboty wniosek o przyjęcie roboty do ODGiK wniosek o przyjęcie roboty do ODGiK zgłoszenie roboty KLAUZULA (potwierdzenie przyjęcia) 2 KLAUZULA (potwierdzenie przyjęcia) 16 GEODETA 8 Przekazanie zaklauzulowanej mapy Przekazanie dokumentacji z inwentaryzacji 20 GEODETA Odpowiedź plus materiały w tym istniejąca informacja o sieci uzbrojenia terenu w postaci tzw. nakładki U zlecenie wykonania mapy do celów projektowych 1 9 NWESTOR z zamiarem budowy sieci uzbrojenia terenu 15 zlecenie inwentaryzacji powykonawczej 14 przekazanie mapy i zlecenie wykonania projektu 13 zlecenie tyczenia odpowiedź zlecenie wykonania WYKONAWCA (fizyczna realizacja sieci) PROJEKTANT projekt inwestycji zgodny z normami i MPZP lub WZiZT wniosek o pozwolenie na budowę lub zgłoszenie GEODETA ZUDP (wydanie opinii o bezkolizyjności zaprojektowanej sieci z innymi uzgodnionymi projektami) Wydział Architektury (wydanie pozwolenie na budowę lub kiedy nie jest ono wymagane akceptacja zgłaszenia budowy)

5 Regulacje prawne w procesie budowy Ustawa z r O infrastrukturze informacji przestrzenej Ustawa z r. o planowaniu i zagospodarowaniu przestrzennym Ustawa z r - Prawo geodezyjne i kartograficzne Ustawa z dnia r. Prawo budowlane Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. w sprawie rodzaju i zakresu opracowań geodezyjno-kartograficznych oraz czynności geodezyjnych obowiązujących w budownictwie

6 Regulacje prawne w procesie budowy Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 9 listopada 2011 r. w sprawie standardów technicznych wykonywania geodezyjnych pomiarów sytuacyjnych i wysokościowych oraz opracowywania i przekazywania wyników tych pomiarów do państwowego zasobu geodezyjnego i kartograficznego, NNE nowsze

7 Wybrane instrukcje i przepisy techniczne nstrukcje geodezyjne GUGiK: O-2. Ogólne zasady opracowania map dla celów gospodarczych G-1. Pozioma osnowa geodezyjna G-2. Wysokościowa osnowa geodezyjna G-3. Geodezyjna obsługa inwestycji G-4. Pomiary sytuacyjno-wysokościowe G-7 Geodezyjna ewidencja sieci uzbrojenia terenu K-1. Mapa zasadnicza K-2. Mapy topograficzne dla celów gospodarczych K-3. Mapy tematyczne Wytyczne techniczne GUGiK G1.9 - Katalog znaków geodezyjnych oraz zasady stabilizacji punktów G Poprawki odwzorowawcze państwowego układu współrzędnych 1965 G.3.1. Osnowy realizacyjne G.3.2. Pomiary realizacyjne G.4.1. Pomiary sytuacyjne i wysokościowe metodami bezpośrednimi G Prace geodezyjne związane z podziemnym uzbrojeniem terenu K3.1 - Mapy społeczno gospodarcze 1: : : K3.2 - Sporządzanie map inżynieryjnogospodarczych zakładów przemysłowych metodą stereofotogrametryczną K3.3 - Mapa przeglądowa uzbrojenia terenu

8 Wybrane instrukcje i przepisy techniczne Resortowe przepisy techniczne 1) Zarządzenie Ministra Przemysłu Ciężkiego w sprawie wykonawstwa geodezyjnego dla potrzeb jednostek organizacyjnych resortu przemysłu ciężkiego, 1975 r. Jest to nstrukcja geodezyjna wraz z wytycznymi. 2) Zarządzenie Ministra Komunikacji w sprawie wykonywania robót geodezyjnych związanych z wywłaszczeniem nieruchomości dla potrzeb budowy dróg i kolei. 3) Zarządzenie Ministra Rolnictwa w sprawie wykonywania robót geodezyjnych dla celów projektowania urządzeń wodnych melioracji. 4) Rozporządzenie Ministra Środowiska z dnia 22 grudnia 2011 r. w sprawie dokumentacji mierniczo-geologicznej Normy branżowe i geodezyjne Specyfikacje techniczne realizacji projektu inwestycji

9 Dokumentacja geodezyjno-kartograficzna w procesie projektowania inwestycji W procesie projektowania inwestycji korzysta się z podkładów mapowych, których skala i stopień szczegółowości uzależnione są od wielkości inwestycji i fazy projektowania. Rozróżnia się w zasadzie trzy fazy projektowania: faza studiów wstępnych i opracowania koncepcji. projekt wstępny projekt techniczny Dobór odpowiednich podkładów mapowych będzie więc dostosowany do rodzaju inwestycji i fazy jej projektowania. W ogólnym ujęciu można przyjąć, że skale map związane będą z fazą projektowania. W fazie studiów wstępnych przy podejmowaniu decyzji o lokalizacji inwestycji potrzebne będą mapy w skalach 1: , 1: , 1:50 000, 1:25 000, 1: Projekt wstępny będzie zazwyczaj wykonywany na mapach w skali 1: i 1: Projekt techniczny powinien być opracowywany na mapach 1:2000, 1:1000, 1:500, 1:250. Odpowiednio do wyżej poczynionych ustaleń projektant korzystać będzie więc z map topograficznych małoskalowych, średnioskalowych i wielkoskalowych z dodatkowym wyróżnieniem map tematycznych i map gospodarczych.

10 Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. w sprawie rodzaju i zakresu opracowań geodezyjno-kartograficznych oraz czynności geodezyjnych obowiązujących w budownictwie Przepisy tego rozporządzenia określają wymagania stawiane przed wykonawcami robót geodezyjnych (posiadających uprawnienia zawodowe) podczas projektowania, budowy, remontu i użytkowania obiektów budowlanych dla których wymagane jest pozwolenie na budowę. Przy realizacji sieci uzbrojenia terenu obowiązują inne przepisy.

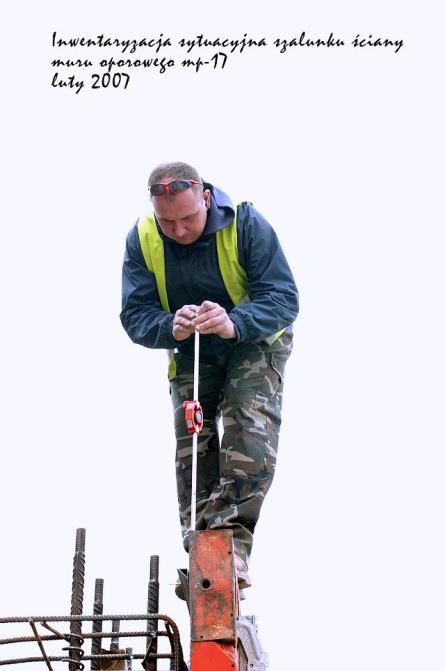

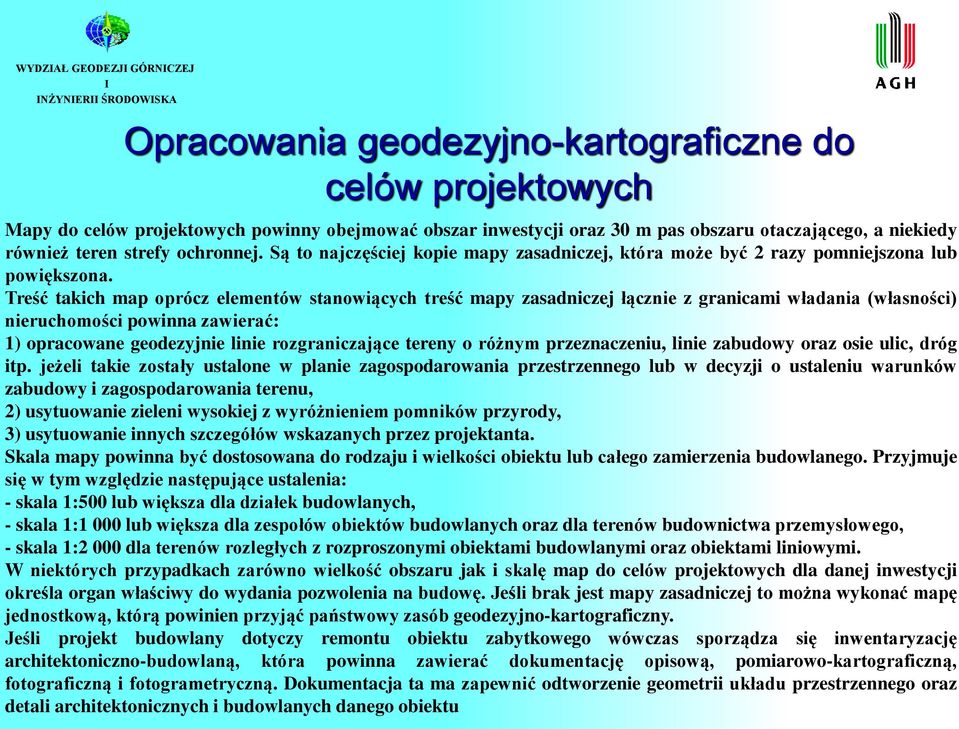

11 Opracowania geodezyjno-kartograficzne do celów projektowych Mapy do celów projektowych powinny obejmować obszar inwestycji oraz 30 m pas obszaru otaczającego, a niekiedy również teren strefy ochronnej. Są to najczęściej kopie mapy zasadniczej, która może być 2 razy pomniejszona lub powiększona. Treść takich map oprócz elementów stanowiących treść mapy zasadniczej łącznie z granicami władania (własności) nieruchomości powinna zawierać: 1) opracowane geodezyjnie linie rozgraniczające tereny o różnym przeznaczeniu, linie zabudowy oraz osie ulic, dróg itp. jeżeli takie zostały ustalone w planie zagospodarowania przestrzennego lub w decyzji o ustaleniu warunków zabudowy i zagospodarowania terenu, 2) usytuowanie zieleni wysokiej z wyróżnieniem pomników przyrody, 3) usytuowanie innych szczegółów wskazanych przez projektanta. Skala mapy powinna być dostosowana do rodzaju i wielkości obiektu lub całego zamierzenia budowlanego. Przyjmuje się w tym względzie następujące ustalenia: - skala 1:500 lub większa dla działek budowlanych, - skala 1:1 000 lub większa dla zespołów obiektów budowlanych oraz dla terenów budownictwa przemysłowego, - skala 1:2 000 dla terenów rozległych z rozproszonymi obiektami budowlanymi oraz obiektami liniowymi. W niektórych przypadkach zarówno wielkość obszaru jak i skalę map do celów projektowych dla danej inwestycji określa organ właściwy do wydania pozwolenia na budowę. Jeśli brak jest mapy zasadniczej to można wykonać mapę jednostkową, którą powinien przyjąć państwowy zasób geodezyjno-kartograficzny. Jeśli projekt budowlany dotyczy remontu obiektu zabytkowego wówczas sporządza się inwentaryzację architektoniczno-budowlaną, która powinna zawierać dokumentację opisową, pomiarowo-kartograficzną, fotograficzną i fotogrametryczną. Dokumentacja ta ma zapewnić odtworzenie geometrii układu przestrzennego oraz detali architektonicznych i budowlanych danego obiektu
