2 2 Orka z wykorzystaniem wałów?

3 Orka spulchnia i skrusza ziemię, a jednocześnie zwiększa jej objętość porowatą. Wprowadza do ziemi powietrze i ciepło i rozbija kapilary glebowe. Z uwagi na napięte harmonogramy płodozmianów zdarza się często, że gleba nie zdąży osiąść i nie zachodzą w niej naturalne procesy tworzenia się warstwy ornej. Po pierwsze, zaorana ziemia nie powinna stracić swojej wilgotności. Po drugie, w przygotowanej pod wysiew glebie należy odtworzyć efekt kapilarny możliwie jak najszybciej po orce. I tu wały dogniatające LEMKEN wykonują doskonałą pracę wraz z orką. W odpowiednim momencie przy optymalnym nawilżeniu górna warstwa gleby ulega rekonsolidacji, zaś duże zbrylenia zostają rozbite. Sprzyja to tworzeniu warstwy ornej i eliminuje możliwość odwodnienia. 3

4 Wał do każdego rodzaju gleby ++ = optymalnie + = bardzo dobrze o = dobrze Wał jednorzędowy Wał podwójny Wał podwójny Ø 900 mm Ø 700 mm Ø 900 mm Kąt natarcia pierścienia Kąt natarcia pierścienia Kąt natarcia pierścienia Gleba lekka Gleby od lekkich do średnich Gleby średnie + o ++ + o ++ Gleby od lekkich do ciężkich o + + o Gleby ciężkie o o ++ Różne modele Wały VarioPack firmy LEMKEN są dostępne w różnych modelach: Jako wały dogniatające jednorzędowe lub dwurzędowe Z pierścieniami o średnicy 700 mm lub 900 mm Z profilem pierścienia 30 lub 45 Jako wał lub czołowy wał dogniatający Składany na czas przejazdu po drogach Regulowana długość Punkt uciągu regulowany w trakcie pracy Wysokość regulowana za pomocą sworznia Hak zaczepowy Hak zaczepowy, wykonany z bardzo elastycznej stali hartowanej, można regulować i dopasować do jakiejkolwiek szerokości roboczej pługa w taki sposób, by nie był potrzebny nowy sprzęg, jeżeli należy zwiększyć szerokość wału dogniatającego. Punkt zaczepienia jest regulowany, a zatem umieszczony optymalnie pod względem jakiejkolwiek wysokości prześwitu i głębokości orki. Punkt uciągu można ustawiać w trakcie pracy, co zapewnia niezawodne prowadzenie wału dogniatającego nawet na zboczach bez konieczności zakrywania. Sztywny drąg sterujący z przeciwhamulcem eliminuje przypadkowy obrót sprzęgu w trakcie pracy w poprzek zbocza lub gdy wał dogniatający ugrzęźnie. 4

5 Technologia, która działa Zmienna szerokość robocza Dzięki konstrukcji pierścieniowej bez indywidualnych piast, szerokość roboczą wału Campbella firmy LEMKEN można łatwo regulować dodając lub zdejmując pierścienie. Umożliwia to precyzyjne dopasowanie do każdego pługa. Długą trwałość użytkową wału dogniatającego gwarantują liczne materiały ochronne w głównej strefie eksploatacji. Praca bez zapychania Kształt i profil pierścienia oraz specjalny sposób mocowania gwarantują maksymalną stabilność, wytrzymałość na rozerwanie, minimalne zużycie, a zatem niewiele zabiegów konserwacyjnych, nawet w przypadku zakamienionych gleb. Konstrukcja wału dogniatającego bez centralnej osi eliminuje zapychanie wewnętrznej strefy maszyny. Ponadto dostępne są wytrzymałe i bardzo odporne na zużycie gumowe taśmy czyszczące z wykładziną tekstylną, które umożliwiają pracę wału dogniatającego bez zapychanie. 5

6 VarioPack z przodu - prosty i niezawodny Sztywny, czołowy wał dogniatający FEP Składanie FEP na czas transportu Mechaniczne urządzenie sterujące Podczas rekonsolidacji przymocowany do przedniej hydrauliki VarioPack zapobiega zagłębianiu się kół ciągnika w glebie i tworzeniu wałków między kołami. Stwarza to optymalne warunki do utworzenia jednolitej gleby. Ponadto, kolejne narzędzia mogą pracować na płytszych głębokościach, gdyż nie muszą już niwelować kolein po ciągniku. Czołowy wał dogniatający (FEP) charakteryzuje się krótką konstrukcją, czynnym sterowaniem i bardzo dobrze umiejscowionym środkiem ciężkości. Hydraulicznie składany wał dogniatający VarioPack z mechanicznym urządzeniem sterującym umożliwia osiąganie szerokości roboczych do 6 metrów oraz szerokości podczas transportu mniejszej niż 3 metry. Widoku z przodu nie przesłaniają ani rama narzędzia. Mechanizm wahadłowy zapewnia równomierną pracę na wszystkich glebach dzięki idealnemu dopasowaniu do gruntu i niezależnemu odchylaniu bocznych części w momencie, gdy maszyna napotyka na swej drodze kamienie lub inne przeszkody. Maszynę można zaparkować w położeniu złożonym. Maszynę dostarcza się z kompletnym układem oświetlenia, zapewniającym bezpieczeństwo w ruchu drogowym. Zabudowane mechaniczne urządzenie sterujące pracuje poprzez punkt uciągu, umieszczony przed wałem dogniatającym. Ruch na boki sprzęgu ciągnika automatycznie reguluje kąt wału tworząc efekt wspomagania kierowania Składany, czołowy wał dogniatający jest dostępny wraz z pierścieniami 700 mm lub 900 mm. 6

7 Szeroki asortyment opcji dostosowany do Twoich potrzeb Wszechstronny, czołowy wał dogniatający WEP Popychacz Dostosowywana rekonsolidacja Za pomocą przedniego TUZ-a jednorzędowy wał (WEP) można szybko i łatwo przekształcić z wału dogniatającego zawieszanego na pługu na wał dogniatający montowany z przodu. Oznacza to, że wał dogniatający może być używany zarówno do orki, jak i do siewu. Użycie przedniego TUZ-a zwiększa wielofunkcyjność wału dogniatającego zawieszanego na pługu. Nadaje się do wszystkich wałów dogniatających z głowicą kategorii II, nawet do maszyn innych producentów. Sprzęg przedniego TUZ-a kieruje mechanicznym urządzeniem sterującym i zapewnia dobre sterowanie przy dobrym rozkładzie ciężaru, co umożliwia precyzyjne funkcjonowanie. Tylko dwurzędowe wały Campbella (WDP) firmy LEMKEN zawierają opcję różnych szerokości roboczych. Pierścienie podwójnego wału dogniatającego pracują w strefie między osiami ciągnika, gdzie opony się nie toczą. Pierścienie pojedynczego wału dogniatającego współpracują z kołami ciągnika i zapewniają identyczny poziom konsolidacji w tej strefie. Dzięki temu można utworzyć bardziej jednolitą glebę. 7

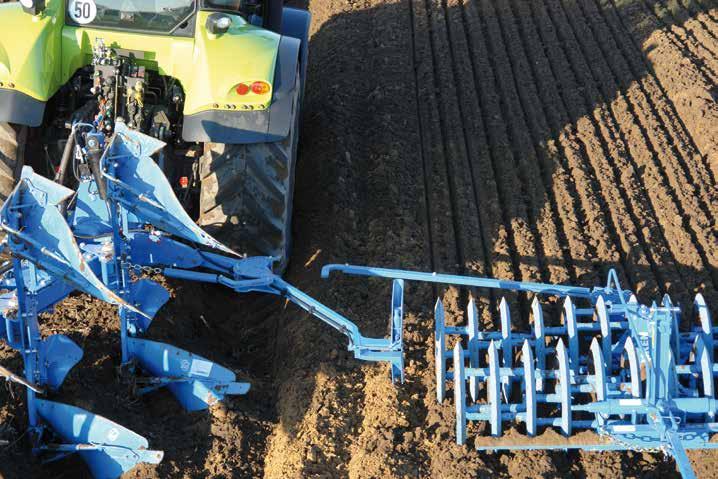

8 Narzędzia doczepiane Kierunek jazdy Kierunek jazdy Punkt uciągu Punkt nacisku Jazda do przodu Procedura zawracania Wał kołeczkowy Na doczepiane narzędzie działa dodatkowe obciążenie z uwagi na niskie położenie punktu uciągu w środku trzypunktowej osi przestrzennej przy jeździe do przodu. W przypadku wału dogniatającego jednorzędowego zapobiega to przechyłowi, zaś dwurzędowego - stawaniu w pionie. Podczas zawracania punkt nacisku mieści się około 1 m pod powierzchnią ziemi. Odciąża to doczepiane narzędzie i zapobiega popychaniu lub zakopywaniu się w ziemi. Dzięki dużej powierzchni styku wał kołeczkowy nadaje się w szczególności do gleb lekkozwięzłych. Zapewnia bardzo dobrą rekonsolidację przy małej sile uciągu. 8

9 Duża stabilność we wszystkich warunkach Wał Crosskill Centralna rama Przejazd po drogach Wał Crosskill jest wyposażony w specjalnie profilowane pierścienie o wąskim rozstawie. Dzięki temu nadaje się w szczególności do gleb średniozwięzłych i zwięzłych. Gwarantuje dobrą rekonsolidację przy niskim ryzyku zapychania i doskonały efekt kruszenia. Z uwagi na fakt, że wał dogniatający nie jest otoczony ramą, narzędzie doczepiane można zamontować kompaktowo, zaś promień skrętu jest bardzo mały. Narzędzie doczepiane łatwo zamontować i zdemontować; zawsze używane jest na glebie, która uległa już rekonsolidacji. Ramię sprzęgu można przestawić do wewnątrz, co ułatwia transport drogowy. Optymalne położenie środka ciężkości osiąga się przyciągając wał do wału dogniatającego tak, by można go było przewozić również na mniejszych ciągnikach. Nie ma potrzeby demontowania ramienia ze sprzęgiem. 9

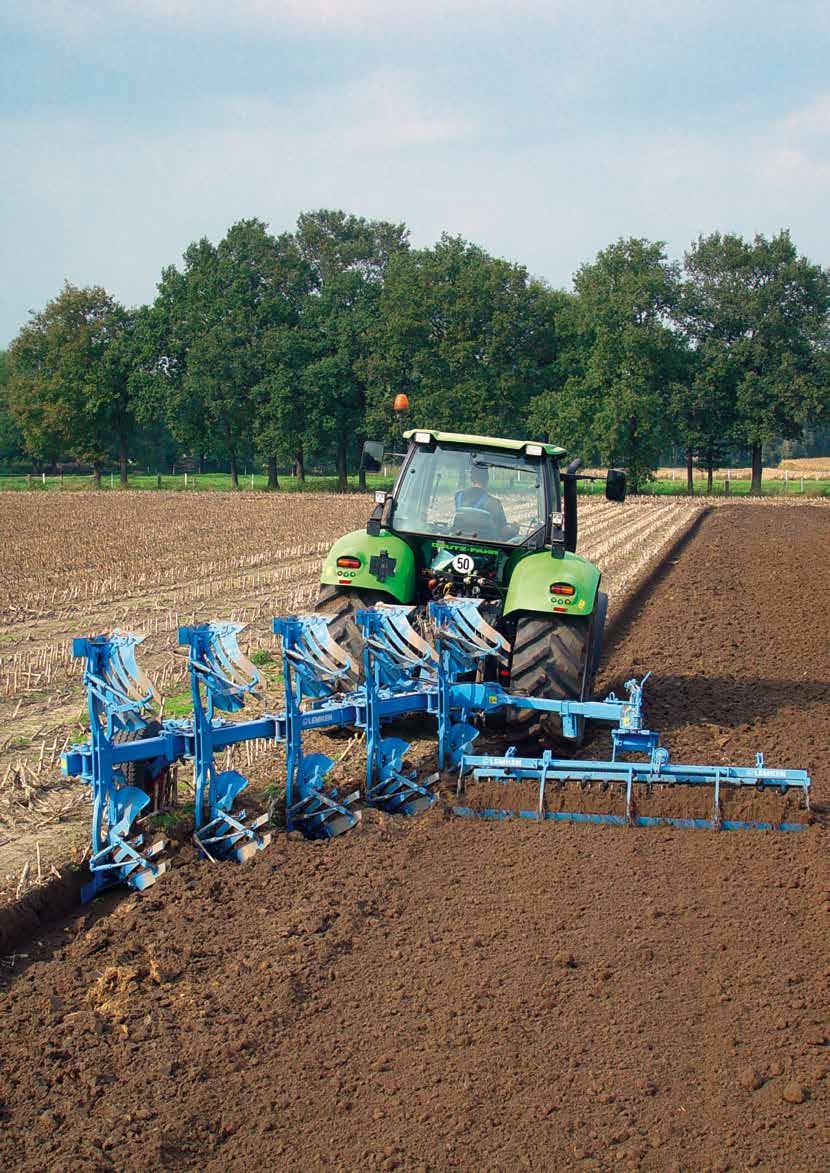

10 Wszechstronne zastosowania Sprężyna naciągowa absorbuje wstrząsy Sworzeń regulacyjny zwiększa zakres wychwytywania Hak wychwytowy z hydraulicznie zwalnianym sworzniem sprężynowym Sworzeń regulacyjny ustawia odległość między wałem Płaska płyta pługa przed dogniatającymi a pługiem pierwszym korpusem płużnym Dostosowanie szerokości roboczej maszyn VarioPlough za pomocą łańcucha Ramię wału dogniatającego do wałów VarioPack Ramię wału dogniatającego ze zwalnianiem hydraulicznym automatycznie odchyla się do wewnątrz i na zewnątrz. Umożliwia to niezawodne wychwycenie wału dogniatającego i optymalne umiejscowienie punktu uciągu podczas orki. Ramię wału dogniatającego można regulować wygodnie i bez narzędzi 10 za pomocą sworznia, co ułatwia przestawianie maszyny z położenia roboczego do transportowego i w tryb orka bez wału dogniatającego. Uniwersalne ramiona wału dogniatającego ze zwalnianiem hydraulicznym można montować na wszystkich pługach obrotowych, również tych od innych producentów.

11 11

12 Zintegrowany wał FixPack Stałe połączenie Przejazd po drogach i pierwszy przejazd Docisk Zintegrowany wał FixPack pozostaje połączony z pługiem na stałe, nawet podczas jazdy po drodze i na uwrociach. Nie ma potrzeby oddzielnego transportu dla wału. Pola z klinami lub przeszkodami można uprawiać bez żadnych problemów. FixPack można montować na pługach z zabezpieczeniem przed kamieniami lub bez takiego zabezpieczenia. Do przejazdu po drodze wał dogniatający i pług należy podnieść, obrócić o 90 i zablokować mechanicznie. Następnie ramię wału dogniatającego należy hydraulicznie zagiąć do środka równolegle do pługa. Do pierwszego przejazdu nie trzeba zdejmować FixPack a; pozostaje w położeniu złożonym do środka i zablokowanym w położeniu transportowym. Docisk wału można szybko i bez trudności regulować. Istnieje szereg otworów do regulacji docisku w zakresie od 400 do 800 kg. Optymalna regulacja we wszystkich warunkach pracy. 12

13 Wały na wszystkie warunki pracy Wał z tworzywa sztucznego lub wał gwiaździsty Wał z tworzywa sztucznego Wał gwiaździsty FixPack można stosować z dwoma różnymi wałami. Zależnie od rodzaju gleby i zakładanych wyników orki można użyć wału z tworzywa sztucznego lub gwiaździstego. Pierścienie z tworzywa sztucznego montuje się w odstępach co 12,5 cm na trapezowym wale tarczowym. Pierścienie mają średnicę 500 mm. 16 pierścieni na szerokość roboczą 2,0 m i 20 pierścieni na szerokość roboczą 2,5 m zapewnia dobrą rekonsolidację na glebach od lekkozwięzłych po średniozwięzłe. Pierścienie z tworzywa sztucznego i zgarniacz zapobiegają klejeniu się ziemi i obniżają ciężar holowanej jednostki. W ten sposób FixPack można również stosować z ciągnikami o mniejszym uciągu. W połączeniu z regulowaną listwą tnącą wał gwiaździsty zapewnia optymalne wypoziomowanie i kruszenie, zwłaszcza na glebach średniozwięzłych i zwięzłych. Podczas orki na glebach bardzo zwięzłych zaleca się stosowanie listwy tnącej. Listwa rozcina duże zbrylenia przed wałem i ułatwia późniejsze przygotowanie gleby pod wysiew. Głębokość roboczą listwy tnącej można precyzyjnie regulować. Specjalne wysokogatunkowe tworzywo sztuczne zapewnia długą trwałość użytkową. 13

14 FlexPack Wały z płynną regulacją szerokości roboczej FlexPack przemieszcza się równolegle do ramy pługa W przeciwieństwie do tradycyjnych wałów dogniatających o stałej szerokości roboczej, nowy wał FlexPack firmy LEMKEN sam automatycznie dopasowuje się do szerokości roboczej pługa. Nie ma ryzyka podwójnego dogniatania zakładów, kiedy pług pracuje przy zmniejszonej szerokości roboczej. Tylko nowy wał FlexPack gwarantuje jednolitą rekonsolidację gleby. 14

15 Pierścienie wału dogniatającego w konfiguracji parami Naprzemienne pary pierścieni wału dogniatającego o średnicy 60 cm i profilu V eliminują zatykanie się narzędzia w trakcie orki. Zapewniają dobre ugniecenie bez ryzyka zbytniego zagłębiania się na glebach lekkozwięzłych. FlexPack na uwrociach Poleca się stosowanie FlexPack już podczas pierwszego przejazdu. Wału można używać do orki zarówno na uwrociach, jak i na miedzach. Nacisk na FlexPack można regulować hydraulicznie mając na uwadze dobrą konsolidację. 15

16 16
