1 CentralControl CC5, CC3 pl Instrukcja montażu i obsługi Centrala sterująca Ważne informacje dla: montera / elektryka / użytkownika Prosimy przekazać je odpowiednim osobom! Użytkownik winien zachować niniejszą instrukcję. Becker-Antriebe GmbH Friedrich-Ebert-Straße Sinn/Germany

2 Spis treści Informacje ogólne... 4 Gwarancja... 4 Zakres dostawy... 4 Wskazówki bezpieczeństwa... 4 Zastosowanie zgodne z przeznaczeniem... 5 Wymiary... 5 Budowa urządzenia... 6 Podłączenie do zasilania... 7 Ekran startowy / standardowy... 8 Uruchomienie... 9 Uruchomienie krok po kroku... 9 Ustaw język obsługi... 9 Ustawienia sieciowe... 0 Data / Czas... Ustaw miejscowość docelową pogody... 4 Programowanie odbiorników... 6 Dodawanie pomieszczeń... 9 Dodawanie odbiorników do pomieszczeń... Dodawanie grup... Dodawanie odbiorników do grup... 5 Sterowanie funkcjami domu... 6 Obsługa napędów rolet za pomocą urządzenia B-Tronic CentralControl... 7 Obsługa napędów okien dachowych za pomocą urządzenia B-Tronic CentralControl... 8 Obsługa napędów markiz i żagli przeciwsłonecznych za pomocą urządzenia B-Tronic CentralControl... 9 Obsługa aktorów przełączających za pomocą urządzenia B-Tronic CentralControl Obsługa aktorów ściemniających za pomocą urządzenia B-Tronic CentralControl... 3 Obsługa napędów bram za pomocą urządzenia B-Tronic CentralControl Obsługa ogrzewania markizy za pomocą urządzenia B-Tronic CentralControl Obsługa grup za pomocą urządzenia B-Tronic CentralControl Obsługa scenariuszy za pomocą urządzenia B-Tronic CentralControl Przełączanie tryb ręczny/tryb automatyczny Obsługa systemu inteligentnego domu za pomocą innych urządzeń w sieci domowej Obsługa systemu inteligentnego domu z zewnątrz, za pomocą urządzenia z mobilnym dostępem do internetu Funkcje dodatkowe Informacje pogodowe i prognoza pogody Radio internetowe odtwarzanie Radio internetowe - dodawanie stacji... 4 Radio internetowe - sortowanie stacji Radio internetowe - usuwanie stacji Dodawanie zewnętrznych kamer internetowych Rejestracja urządzenia CentralControl na serwerze Becker w celu dostępu zdalnego Ustawienia Odbiornik Programowanie odbiorników Dodawanie odbiorników do pomieszczeń Usuwanie odbiorników z pomieszczeń Zmiana nazwy odbiornika Usuwanie odbiornika B-Tronic / KNX Usuwanie odbiornika Centronic... 6 Grupy Dodawanie grup Dodawanie odbiorników do grup Sortowanie grup Usuwanie odbiorników z grup Zmiana nazwy grupy Usuwanie grup... 7 Scenariusze Tworzenie scenariuszy Dodawanie odbiorników do scenariuszy Sortowanie scenariuszy Usuwanie odbiorników ze scenariuszy... 8 Zmiana sposobu działania odbiornika w ramach scenariusza Zmiana nazwy scenariusza... 86

3 Usuwanie scenariusza Pomieszczenia Dodawanie pomieszczeń Dodawanie odbiorników do pomieszczeń... 9 Sortowanie pomieszczeń Sortowanie odbiorników w pomieszczeniach Usuwanie odbiorników z pomieszczeń Zmiana nazwy pomieszczenia Usuwanie pomieszczenia... 0 Zegary sterujące Tworzenie/Zmiana ustawień zegarów sterujących Usuwanie zegarów sterujących Funkcja Astro Sterowanie klimatyczne... Ustawienia dla siłownika grzejnikowego Ustaw język obsługi... 5 Ustawienia sieciowe... 7 Data / Czas... 9 Ustaw miejscowość docelową pogody... 0 Ustawienie lokalizacji... Ustawienia ekranu... 5 Tworzenie ulubionych... 9 Usuwanie ulubionych Wyświetlanie wskazówek Lista wskazówek Opcja automatyczna - funkcja Urlop Opcja automatyczna wewnętrzna funkcja pamięci Opcja automatyczna - Automatyka okien dachowych Dostęp zdalny Zapisywanie i przywracanie ustawień... 4 Aktualizacja Ustawienia fabryczne Ponowne uruchomienie Aktualizacja ręczna Porady i wskazówki Funkcje wymagające i nie wymagające połączenia z siecią/internetem Serwis & Informacje Informacje o systemie Symbole pogodowe Co robić, gdy...? Ogólna deklaracja zgodności

4 Informacje ogólne Urządzenie B-Tronic CentralControl pozwala na obsługę napędów i sterowników za pomocą dwukierunkowej technologii radiowej KNX oraz serii urządzeń sterujących Centronic I i II W opisanym urządzeniu stosowane jest wolne oprogramowanie / oprogramowanie typu open source. Teksty źródłowe są dostępne do pobrania na stronie internetowej Na życzenie klienta, firma Becker-Antriebe może udostępnić je na nośniku CD-ROM po kosztach własnych. W przypadku zainteresowania, prosimy o kontakt na adres source@b-tronic.net. Wskutek nieustannych prac rozwojowych nad oprogramowaniem możliwe są rozbieżności pomiędzy zamieszczonymi ilustracjami a urządzeniem. Mimo to, opisany sposób postępowania pozostaje bez zmian. Podczas instalacji i konfiguracji urządzenia należy przestrzegać niniejszej instrukcji montażu i obsługi. Objaśnienie piktogramów ZACHOWAĆ OSTROŻNOŚĆ UWAGA ZACHOWAĆ OSTROŻNOŚĆ oznacza zagrożenie, którego zignorowanie może prowadzić do obrażeń. UWAGA oznacza środki zapobiegające szkodom materialnym. Oznacza wskazówki dotyczące eksploatacji oraz inne użyteczne informacje. Gwarancja Zmiany konstrukcyjne oraz niewłaściwy montaż niezgodny z niniejszą instrukcją i innymi naszymi wskazówkami mogą prowadzić do poważnych obrażeń ciała i uszczerbku na zdrowiu użytkownika, jak np. zmiażdżeń, dlatego też zmiany konstrukcyjne mogą być przeprowadzane jedynie po uzgodnieniu z nami i za naszą zgodą, a wszelkie wskazówki, zwłaszcza zamieszczone w niniejszej instrukcji montażu i obsługi, muszą być bezwzględnie przestrzegane. Dalsze przetwarzanie produktów w sposób niezgodny z ich przeznaczeniem jest niedozwolone. Producent produktu końcowego oraz instalator mają obowiązek zwracać uwagę, aby podczas stosowania naszych produktów przestrzegane były i dotrzymywane wszystkie zwłaszcza w zakresie produkcji produktu końcowego, instalacji i doradztwa przepisy prawne i administracyjne, w tym zwłaszcza odnośne aktualne przepisy dotyczące kompatybilności elektromagnetycznej. Zakres dostawy CC5 Sterownik B-Tronic CentralControl Przenośny moduł USB WLAN Przenośna pamięć USB Przenośny moduł USB Centronic Przenośny moduł USB B-Tronic/KNX (opcja) Adapter sieciowy Materiały łączeniowe do montażu ściennego Instrukcja uruchomienia CC3 Sterownik B-Tronic CentralControl Przenośny moduł USB WLAN Przenośna pamięć USB Przenośny moduł USB Centronic Przenośny moduł USB B-Tronic/KNX (opcja) Adapter sieciowy Klawiatura zdalna Instrukcja uruchomienia Wskazówki bezpieczeństwa Ogólne wskazówki Należy zachować niniejszą instrukcję! Użytkować urządzenie wyłącznie w suchych pomieszczeniach. Zapobiegać dostępowi osób do strefy przesuwu urządzeń. Przechowywać sterowniki w miejscu niedostępnym dla dzieci. Należy przestrzegać obowiązujących przepisów krajowych. Nie należy ustawiać na sterowniku żadnych przedmiotów. Sterownik należy czyścić miękką, suchą, niepylącą ściereczką bez użycia chemicznych środków czyszczących. 4

5 Zachować ostrożność Jeżeli urządzenie sterowane jest poprzez jeden lub kilka pilotów, podczas ich obsługi droga przesuwu urządzenia musi być dobrze widoczna. Opakowania, takie jak np. folie, należy trzymać z dala od dzieci. W przypadku ich nieprawidłowego wykorzystania może dojść do uduszenia. W przypadku spalenia lub uszkodzenia adaptera sieciowego lub podłączonych do niego wtyczek należy natychmiast wyłączyć sterownik. Uszkodzony adapter sieciowy należy zastąpić nowym, oryginalnym adapterem. Uszkodzonego adaptera sieciowego nie wolno pod żadnym pozorem naprawiać. W przypadku uszkodzenia obudowy lub dostania się do jej wnętrza cieczy należy natychmiast wyłączyć sterownik. Uwaga Nie należy dopuszczać do upadku jakichkolwiek przedmiotów na wyświetlacz. Należy chronić wyświetlacz przed zarysowaniem twardymi przedmiotami (np. pierścionkami, paznokciami, zegarkiem). Przed podłączeniem sterownika do adaptera sieciowego, należy odczekać, aby dostosował się on do temperatury otoczenia. W przypadku dużych różnic temperatur i wilgotności powietrza, wewnątrz sterownika gromadzi się woda kondensacyjna, która może powodować zwarcia. Zastosowanie zgodne z przeznaczeniem Centrala sterująca B-Tronic CentralControl może być stosowana wyłącznie do obsługi odpowiednich napędów i sterowników za pośrednictwem dwukierunkowej technologii radiowej KNX oraz serii urządzeń sterujących Centronic I i II. Opisany sterownik pozwala na obsługę grupy bądź kilku grup urządzeń. Należy pamiętać, że urządzenia radiowe nie mogą być eksploatowane w obszarach o podwyższonym ryzyku zakłóceń (np. w szpitalach, na lotniskach). Stosowanie zdalnego sterowania dopuszczalne jest wyłącznie w urządzeniach i instalacjach, w przypadku których zakłócenie działania pilota i odbiornika nie stanowi zagrożenia dla osób, zwierząt lub rzeczy, bądź też ryzyko to jest niwelowane przez inne urządzenia zabezpieczające. Użytkownik nie jest zabezpieczony przed jakimikolwiek zakłóceniami spowodowanymi przez inne przekaźniki oraz urządzenia końcowe (np. urządzenia radiowe pracujące zgodnie z przeznaczeniem w tym samym zakresie częstotliwości). Odbiornik radiowy może być stosowany wyłącznie z urządzeniami i instalacjami dopuszczonymi przez producenta. Należy zwrócić uwagę, aby sterownik nie był instalowany ani użytkowany w pobliżu powierzchni metalowych lub pól magnetycznych. Urządzenia radiowe nadające na tej samej częstotliwości mogą prowadzić do zakłóceń w odbiorze. Należy pamiętać, że zasięg sygnału radiowego ograniczony jest przez przepisy prawne oraz rozwiązania budowlane. Wszystkie wymiary w mm. Wymiary CC5 CC3 8,

6 Budowa urządzenia CentralControl CC Zintegrowana kamera przednia. Czujnik światła 3. Głośnik 4. Ekran dotykowy 5. Wskaźnik stanu LED 6. Mikrofon 7. Pamięć USB do zapisu 8. Wolne złącze USB 9. Przenośny moduł Centronic 0. Przenośny moduł KNX. Przyłącze adaptera sieciowego. Wyjście słuchawkowe (wtyczka,5 mm) 3. Przenośny moduł WLAN 4. Złącze sieciowe (RJ45) 5. Przycisk Reset 6. Pokrywa 7. Stopki CentralControl CC3 Złącza / gniazda Zasilanie sieciowe. Złącze LAN 3. Złącze HDMI 4. Złącze AV 5. Złącze YUV 6. Wolne złącze USB.0 7. Złącze USB na przenośny moduł KNX 8. Złącze USB na przenośny moduł Centronic 9. Złącze USB na przenośny moduł klawiatury 0. Gniazdo na kartę pamięci SD. Wskaźnik stanu LED 6

7 Tylna strona urządzenia B-Tronic CentralControl CC SSID: CC3-XXXX : WPACC3-YYY IP: IP MAC-ETH: b4:4a:bc:03:09:aa Serial: Łącze radiowe WLAN (SSID). Klucz sieciowy WLAN (KEY) Klawiatura zewnętrzna Touchpad. Przycisk WŁ./WYŁ. 3. Klawiatura 4. brak funkcji 5. Przycisk świetlny 6. Dioda LED 7. Komora na baterie 8. Komora na odbiornik klawiatury 9. Pokrywa komory na baterie Podłączenie do zasilania. Jeżeli to konieczne, zdjąć pokrywę sterownika.. Podłączyć adapter zasilacza do sterownika, a następnie do gniazda sieciowego. 3. Założyć z powrotem pokrywę sterownika. 7

8 Ekran startowy / standardowy Ekran główny Na ekranie głównym wyświetlany jest czas i data oraz ewentualnie prognoza pogody. Obszar nawigacji i stanu W obszarze nawigacji i stanu wyświetlane są aktualne informacje pogodowe, informacje o stanie urządzenia oraz elementy nawigacyjne zaprogramowanych pilotów. 3 Czas / Data Wskazanie daty i czasu. Czas może być przedstawiony w formie cyfrowej lub analogowej. 4 Pogoda Wskazanie aktualnych warunków pogodowych w wybranej miejscowości. Wyświetlanie informacji pogodowych wymaga połączenia z internetem. 5 Pasek stanu urządzenia W pasku stanu sygnalizowany jest stan różnych funkcji urządzenia: Przenośny moduł B-Tronic KNX jest podłączony do urządzenia. Przenośny moduł B-Tronic KNX nie jest podłączony do urządzenia. Przenośny moduł Centronic RF jest podłączony do urządzenia. Przenośny moduł Centronic RF nie jest podłączony do urządzenia. Siła sygnału WLAN WLAN niedostępny Połączenie z siecią przez kabel Brak połączenia z siecią przez kabel Dostępny Accesspoint Wskaźnik błędu Dostępna nowa aktualizacja Niebieskie trójkąty wskazują, że na ekranie głównym znajdują się dodatkowe treści, dostępne poprzez przewijanie w górę i w dół. 6 Główny element nawigacyjny Główny element nawigacyjny jest widoczny na wszystkich ekranach w identycznej postaci. Jest on złożony z następujących trzech pól nawigacji: Wciśnięcie tego przycisku powoduje powrót do ekranu startowego. Wciśnięcie tego przycisku powoduje przejście do ekranu obsługi odbiorników, pomieszczeń, grup i scenariuszy. Wciśnięcie tego przycisku powoduje przejście do ekranu ustawień. 8

9 Uruchomienie Instrukcje na kolejnych stronach krok po kroku poprowadzą użytkownika przez proces instalacji i konfiguracji urządzenia B-Tronic CentralControl. Po wykonaniu wszystkich opisanych kroków, poszczególne pomieszczenia i odbiorniki są odpowiednio ustawione i pozwalają na centralne sterowanie funkcjami domu. Sposób obsługi odbiorników, grup i scenariuszy opisano w punkcie menu Sterowanie funkcjami domu [} 6] Centrala sterująca B-Tronic CentralControl oferuje jednak znacznie więcej opcji zwiększających komfort i poziom automatyzacji, dzięki którym możliwe jest dostosowanie instalacji inteligentnego domu do własnych potrzeb. Funkcje te opisano dokładnie w punktach menu Funkcje dodatkowe [} 40] Ustawienia [} 50] Porady i wskazówki [} 47] Ustaw język obsługi [} 9] Ustawienia sieciowe [} 0] Data / Czas [} ] Ustaw miejscowość docelową pogody [} 4] Programowanie odbiorników [} 6] Dodawanie pomieszczeń [} 9] Dodawanie odbiorników do pomieszczeń [} ] Dodawanie grup [} ] Dodawanie odbiorników do grup [} 5] Uruchomienie krok po kroku Ustaw język obsługi Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 9

10 3 W menu konfiguracji wybrać Ustaw język obsługi. Ustaw język obsługi Ustawienia sieciowe Data / Czas 3 żądaną pozycję menu Ustaw miejscowość docelową pogody Ustawienia ekranu 4 Wybrać w menu żądany język obsługi. 5 Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu. Deutsch English Francais Nederlands 4 Język żądany język Italiano 5 Ustawienia sieciowe Urządzenie B-Tronic CentralControl oferuje wszystkie funkcje inteligentnego domu nawet bez połączenia z internetem. Urządzenie B-Tronic CentralControl oferuje wszystkie funkcje inteligentnego domu nawet bez połączenia z internetem. Aby móc z nich korzystać, należy upewnić się, że urządzenie B-Tronic CentralControl jest podłączone do sieci, dostępne jest podłączenie z internetem oraz ustawiono właściwy czas. Należy wziąć pod uwagę, że w zależności od warunków umowy z dostawcą usług internetowych, może się to wiązać z dodatkowymi kosztami. Wcisnąć przycisk Programy i ustawienia. 0

11 Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać Ustawienia sieciowe. Ustaw język obsługi Ustawienia sieciowe 3 żądaną pozycję menu Data / Czas Ustaw miejscowość docelową pogody Ustawienia ekranu 4 Można teraz zmienić nazwę urządzenia B-Tronic CentralControl. 5 Wybór dla Accesspoint (WLAN konfiguracyjny B-Tronic CentralControl. Dostępny wyłącznie w CC3) Ethernet (instalacja sieci przez kabel sieciowy) lub WiFi (instalacja sieci WLAN / bezprzewodowej). Nazwa hosta CentralControl Interfejs 4 Sieć sieci 6 SSID = Identyfikator sieci (wymagany wyłącznie w przypadku połączeń WiFi / WLAN) Do wyboru dostępne są wyłącznie sieci oznaczone zielonym symbolem. Aktywacja Accesspoint Ethernet WiFi 5 Dane dostępowe WiFi Wprowadzanie ręczne Sieć SSID / Nazwa sieci sieć beckernet 6

12 7 Klucz = Hasło (wymagany wyłącznie w przypadku połączeń WiFi / WLAN) Należy pamiętać, że centrala może zostać podłączona do sieci poprzez WiFi / WLAN wyłącznie wówczas, gdy w routerze włączone jest szyfrowanie WPA. W sieciach prywatnych aktywowana jest zazwyczaj automatyczna funkcja DHCP. Jeżeli jest inaczej, dane wymagane w polach 9, 0, i można otrzymać od administratora sieci. Aby mieć pewność, że centrala CentralControl nie będzie stosować przy każdym uruchomieniu innego adresu IP, należy przypisać urządzeniu stały adres IP. (wybór w 8 = ręczny oraz wprowadzenie informacji wymaganych w polach 9, 0, i. Po zakończeniu konfiguracji część danych wyświetlana jest również w punkcie Informacje o systemie [} 47]. 3 Jeżeli za pomocą standardowego sterownika WLAN nie uda się nawiązać połączenia z siecią WLAN, należy przetestować alternatywny sterownik WLAN. Funkcja dostępna wyłącznie w modelu CC5. 4 Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu. Klucz / Hasło (PSK) sieci Automatyczny (DHCP) Ręczny Adres IP Maska sieci Brama sieciowa Nameserver Wersja sterownika WLAN Zmiana wymaga ponownego uruchomienia 4 Standard 3 Alternatywny Data / Czas Wcisnąć przycisk Programy i ustawienia.

13 Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać pozycję Data / Czas. Ustaw język obsługi Ustawienia sieciowe żądaną pozycję menu Data / Czas 3 Ustaw miejscowość docelową pogody Ustawienia ekranu 4 Określić, czy czas ma być aktualizowany automatycznie przez internet czy też ustawiany ręcznie. Do automatycznego pobierania czasu i daty, centrala wymaga połączenia z internetem. 5 Ręczne ustawienie czasu. Nie dotyczy, gdy w punkcie 4 wybrano opcję Automatyczny. Czas automatyczny (NTP) ręczny 4 Data / Czas Ustawienia 6 Ręczne ustawienie daty. Nie dotyczy, gdy w punkcie 4 wybrano opcję Automatyczny. 7 Ustawienie formatu, w jakim ma być wyświetlany czas. 8 Ustawienie formatu, w jakim ma być wyświetlana data. Czas Data 5 9 Ustawienie strefy czasowej. 6 0 Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu. Format czasu 7 Format daty 8 Strefa czasowa 0 Berlin 9 3

14 Ustaw miejscowość docelową pogody Funkcja wyświetlania informacji pogodowych wymaga połączenia z internetem. Aby urządzenie B-Tronic CentralControl wskazywało prawidłowe informacje o pogodzie, niezbędne jest podanie właściwej miejscowości. Jeżeli dana miejscowość nie jest dostępna na liście wyboru, należy wybrać najbliższe większe miasto. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać Ustaw miejscowość docelową pogody. Ustaw język obsługi Ustawienia sieciowe żądaną pozycję menu Data / Czas Ustaw miejscowość docelową pogody3 Ustawienia ekranu 4 Miejscowość ustawiona aktualnie dla informacji pogodowych zostaje wyświetlona na ekranie. 5 Aby zmienić miejscowość, wcisnąć pole z jej nazwą. Miejscowość: 4 Sinn, Germany 5 Opcje Pogoda Miejscowość dla wskazań pogody Wstaw z danych lokalizacji 4

15 6 Wprowadzić żądaną miejscowość. Nie należy stosować znaków specjalnych. Przykład: - nazwa München zostaje zapisana jako Muenchen - nazwa Orléans zostaje zapisana jako Orleans Paris 6 Wyszukaj miejscowość Podaj miejscowość 7 Potwierdzić wprowadzone dane poprzez wciśnięcie zielonego haczyka. 7 8 Jeżeli wprowadzona nazwa daje więcej wyników, wyświetlana jest lista dostępnych miejscowości. Wybrać żądaną miejscowość. Do działania funkcji Astro konieczne jest poprawne wprowadzenie lokalizacji centrali CentralControl. Można to zrobić w punkcie Ustaw lokalizację. 9 Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu. 8 Znalezione miejscowości swoją miejscowość 9 0 Opcjonalnie, Miejscowość docelową pogody można także przejąć z aktualnie ustawionej lokalizacji. Aby to zrobić, wystarczy wcisnąć przycisk Wstaw z danych lokalizacji. Potwierdzić wprowadzone dane poprzez wciśnięcie zielonego haczyka. Miejscowość: Opcje Paris Pogoda Miejscowość dla wskazań pogody Wstaw z danych lokalizacji 0 Po wprowadzeniu miejscowości przez centralę, ekran powraca automatycznie do poprzedniego menu. Ustawienia sieciowe Data / Czas żądaną pozycję menu Ustaw miejscowość docelową pogody Lokalizacja 5

16 Programowanie odbiorników Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Odbiornik. Odbiornik 3 Instalacja Grupy Scenariusze funkcję Pomieszczenia Zegary sterujące 4 Aby dodać odbiornik, wcisnąć przycisk [ + ]. Napęd Centronic Ściemniacz KNX Przełącznik KNX Instalacja odbiornika lub dodaj odbiornik 4 Wyłącznik z gniazdem wtykowym KNX 6

17 W przypadku nowego odbiornika należy najpierw nadać mu nazwę. Należy pamiętać, by nazwać odbiorniki w taki sposób, aby po dodaniu wszystkich odbiorników możliwe było ich przypisanie do pomieszczeń według nazwy. 5 Wcisnąć pole nazwy. Nazwa odbiornika: 5 Typ odbiornika: B-Tronic / KNX-RF Centronic Dodaj odbiornik właściwości Typ urządzenia: Napęd rurowy / zewn. Markiza Żaluzja Aktor przełączający Aktor ściemniający Roleta typu screen Żagiel przeciwsłon. Ogrzewanie markizy Brama Brama (impuls) Napęd nastawczy radiatora 6 Wyświetla się klawiatura. Należy wprowadzić nazwę nowego odbiornika. Na przykładzie nazwa to Odbiornik. 7 Potwierdzić ustawienia za pomocą zielonego haczyka i opuścić klawiaturę. Odbiornik 6 Nowy odbiornik Podaj nazwę 7 7

18 8 Wybór typu odbiornika. Do wyboru dostępne są dwie możliwości: - B-Tronic / KNX (dwukierunkowy - z funkcją sygnalizacji zwrotnej) - Centronic (jednokierunkowy - bez funkcji sygnalizacji zwrotnej) W zależności od wybranego typu odbiornika dostępne są wyłącznie niektóre typy urządzeń. 9 Wybór typu urządzenia. Do wyboru dostępnych jest kilka możliwości. W przypadku urządzeń typu Brama i Brama (impuls) należy zwrócić uwagę na następujące kwestie: W zależności od funkcji programowanego napędu bramy należy wybrać opcję Brama dla sterowników ze zdefiniowanymi poleceniami GÓRA-STOP-DÓŁ oraz Brama (impuls) dla sterowników z impulsową kolejnością poleceń (GÓRA-STOP-DÓŁ-STOP itp.). 0 Potwierdzić ustawienia za pomocą zielonego haczyka i przejść do kolejnego ekranu. Nazwa odbiornika: Odbiornik Typ odbiornika: B-Tronic / KNX-RF Centronic Typ urządzenia: Napęd rurowy / zewn. Markiza Żaluzja Aktor przełączający Aktor ściemniający Roleta typu screen 8 9 Dodaj odbiornik właściwości Żagiel przeciwsłon. Ogrzewanie markizy Brama Brama (impuls) 0 Napęd nastawczy radiatora Przełączyć odbiornik do trybu programowania. Urządzenia B-Tronic / KNX: Zalecenia odnośnie sposobu postępowania z odbiornikiem zawarto w odpowiedniej instrukcji obsługi programowanego urządzenia. Urządzenia Centronic: Odbiornik typu Centronic może zostać zaprogramowany wyłącznie po przełączeniu w tryb programowania za pomocą głównego pilota. Także w tym przypadku należy zapoznać się ze szczegółowym opisem postępowania zawartym w instrukcji obsługi danego odbiornika. Dodaj Natychmiast przełącz odbiornik odbiornik w tryb programowania! Tryb programowania? Potwierdzić ustawienia za pomocą zielonego haczyka i przejść do kolejnego ekranu. 3 Oprócz wyświetlanej na ekranie informacji o powodzeniu programowania, wiele odbiorników dodatkowo potwierdza skuteczne zaprogramowanie. W przypadku silników jest to zazwyczaj dźwięk klak, a w przypadku odbiorników miganie wskaźnika stanu LED. Informację o tym, czy i w jaki sposób programowany odbiornik wysyła sygnał zwrotny, można znaleźć w odpowiedniej instrukcji użytkowania. Odbiornik został skutecznie zaprogramowany i może zostać dodany do grup i pomieszczeń. Zaprogramuj B-Tronic / KNX-RF 4 Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu

19 Można teraz obsługiwać napęd za pomocą niżej przedstawionych przycisków. A Przycisk GÓRA B Przycisk STOP C Przycisk DÓŁ 5 Wciśnięcie zielonego haczyka powoduje wyjście z menu testowego. A B C Testuj B-Tronic / KNX-RF 5 6 Nowy odbiornik jest teraz widoczny w menu wyboru odbiornika. Odbiornik 6 Instalacja odbiornika Napęd Centronic lub dodaj odbiornik Ściemniacz KNX Przełącznik KNX Dodawanie pomieszczeń Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 9

20 3 Na ekranie Instalacja domowa wybrać pozycję Pomieszczenia. Odbiornik Instalacja Grupy Scenariusze funkcję Pomieszczenia 3 Zegary sterujące 4 Aby dodać pomieszczenie, wcisnąć przycisk [ + ]. Salon Pomieszczenia lub dodaj pomieszczenie 4 5 Wcisnąć pole nazwy. Nowe pomieszczenie 5 Podaj nazwę 6 Wyświetla się klawiatura. Należy wprowadzić nazwę nowego pomieszczenia. Na przykładzie brzmi ona Sypialnia. 7 Potwierdzić ustawienia za pomocą zielonego haczyka i opuścić klawiaturę. Sypialnia 6 Nowe pomieszczenie Podaj nazwę 7 0

21 8 Nowe pomieszczenie jest teraz widoczne w menu wyboru pomieszczenia. Sypialnia Salon Pomieszczenia lub dodaj pomieszczenie 8 Dodawanie odbiorników do pomieszczeń Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Pomieszczenia. Odbiornik Instalacja Grupy Scenariusze funkcję Pomieszczenia 3 Zegary sterujące

22 4 Wybrać pomieszczenie, do którego ma zostać dodany odbiornik. Przykład: Sypialnia Sypialnia Salon 4 Pomieszczenia lub dodaj pomieszczenie 5 Na przedstawionym przykładzie, do wybranego pomieszczenia (sypialnia) nie przypisano jeszcze żadnego odbiornika. Dlatego też lista odbiorników znajdujących się w pomieszczeniu jest jeszcze pusta. 6 Aby dodać odbiornik do wybranego pomieszczenia, wcisnąć przycisk [ + ]. 5 Sypialnia i dodaj odbiornik lub edytuj pomieszczenie 6 7 Wyświetlana lista zawiera wszystkie dostępne odbiorniki, tj. odbiorniki nie przypisane jeszcze do żadnego pomieszczenia. Wciśnięcie żądanego odbiornika powoduje dodanie go do pomieszczenia. Lista odbiorników zawiera również grupy i scenariusze, które podobnie jak odbiorniki można przypisać do wybranych pomieszczeń. Przełączniki Napędy 7 Dodaj odbiornik odbiornik do dodania Napęd Centronic Ściemniacz KNX 8 Wybrany odbiornik (przełącznik) został przypisany do pomieszczenia (sypialnia) i pojawia się na liście znajdujących się w nim odbiorników. Przełączniki 8 Sypialnia i dodaj odbiornik lub edytuj pomieszczenie Dodawanie grup Grupa to grupa odbiorników zebranych na jednym kanale pilota. Wszystkie odbiorniki danej grupy reagują równocześnie na sygnały pilota. Należy pamiętać, że w jednej grupie można zebrać wyłącznie odbiorniki tego samego typu - a więc na przykład napędy rolet lub przełączniki. Piloty jednokanałowe również pozwalają na obsługę grup, jednak wyłącznie jednej na pilota.

23 Sygnał zwrotny (pozytywny/negatywny) w przypadku urządzeń dwukierunkowych ma miejsce dopiero po wydaniu komunikatu stanu przez ostatni element grupy. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Grupy. Odbiornik Grupy Scenariusze 3 Instalacja funkcję Pomieszczenia Zegary sterujące 4 Aby dodać grupę, wcisnąć przycisk [ + ]. Przełączniki Napędy grup lub dodaj grupę 4 3

24 5 Grupy mogą składać się wyłącznie z odbiorników tego samego typu. Należy wybrać żądany typ odbiornika dla nowo tworzonej grupy. 6 Wcisnąć pole nazwy. Nazwa 6 Dodaj grupę Dostosuj 5 Napęd rurowy / zewn. ustawienia Aktor przełączający Aktor ściemniający 7 Wyświetla się klawiatura. Należy wprowadzić nazwę nowej grupy. Na przykładzie brzmi ona Nowa grupa. 8 Potwierdzić wprowadzoną nazwę za pomocą zielonego haczyka i opuścić klawiaturę. nowa grupa 7 Nowa grupa Podaj nazwę 8 9 Potwierdzić ustawienia nowej grupy za pomocą zielonego haczyka i wyjść z menu. Nazwa nowa grupa Napęd rurowy / zewn. Aktor przełączający Aktor ściemniający Dodaj grupę Dostosuj ustawienia 9 0 Nowa grupa jest teraz widoczna na liście wszystkich grup. Lista odbiorników zawiera również grupy i scenariusze, które podobnie jak odbiorniki można przypisać do wybranych pomieszczeń. nowa grupa 0 grup Przełączniki lub dodaj grupę Napędy 4

25 Dodawanie odbiorników do grup Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Grupy. Odbiornik Instalacja Grupy 3 funkcję Scenariusze Pomieszczenia Zegary sterujące 4 Wybrać grupę, do której ma zostać przypisany odbiornik. Przykład: nowa grupa. nowa grupa 4 grup Przełączniki lub dodaj grupę Napędy 5

26 5 Na przedstawionym przykładzie, do wybranej grupy (nowa grupa) nie przypisano jeszcze żadnego odbiornika. Dlatego też lista odbiorników grupy jest jeszcze pusta. 6 Aby dodać odbiornik do grupy, wcisnąć przycisk [ + ]. Nowa grupa lub dodaj odbiornik Na wyświetlanej liście są teraz widoczne wszystkie odbiorniki. Wciśnięcie żądanego odbiornika powoduje dodanie go do grupy. Napędy Napęd Centronic Dodaj odbiornik odbiornik do dodania Napęd B-Tronic 7 8 Wybrany odbiornik (napęd B-Tronic) został dodany do grupy (nowa grupa) i pojawia się na liście znajdujących się w niej odbiorników. Napęd B-Tronic 8 Nowa grupa lub dodaj odbiornik Sterowanie funkcjami domu Po zaprogramowaniu odbiorników i podzieleniu na pomieszczenia, domem można sterować centralnie za pomocą B-Tronic CentralControl. Szczegółowy opis sposobu działania dla różnych typów urządzeń, grup i scenariuszy zamieszczono w niniejszym rozdziale. Obsługa napędów rolet za pomocą urządzenia B-Tronic CentralControl [} 7] Obsługa napędów okien dachowych za pomocą urządzenia B-Tronic CentralControl [} 8] Obsługa aktorów przełączających za pomocą urządzenia B-Tronic CentralControl [} 30] Obsługa aktorów ściemniających za pomocą urządzenia B-Tronic CentralControl [} 3] Obsługa grup za pomocą urządzenia B-Tronic CentralControl [} 36] Obsługa scenariuszy za pomocą urządzenia B-Tronic CentralControl [} 37] Przełączanie tryb ręczny/tryb automatyczny [} 38] Obsługa systemu inteligentnego domu za pomocą innych urządzeń w sieci domowej [} 38] Obsługa systemu inteligentnego domu z zewnątrz, za pomocą urządzenia z mobilnym dostępem do internetu [} 39] 6

27 Obsługa napędów rolet za pomocą urządzenia B-Tronic CentralControl Roleta Żaluzja Roleta typu screen Wcisnąć przycisk Mój dom. Na ekranie Mój dom wybrać pomieszczenie, którego elementy mają być obsługiwane. Przykład: Salon Aplikacje Mój dom Grupy Scenariusze Salon Wybrać odbiornik, który ma być obsługiwany. Przykład: Napęd B-Tronic 3a lub Centronic 3b Napęd B-Tronic 3a Salon Napęd Centronic 3b Ściemniacz KNX Przełącznik KNX 7

28 Elementy obsługowe w urządzeniach B-Tronic i Centronic są zasadniczo takie same: 4 Przycisk GÓRA 5 Przycisk STOP 6 Przycisk DÓŁ 7 Pozycja pośrednia (opcja) 8 Pozycja pośrednia (opcja) 9 W odbiornikach B-Tronic lub KNX pojawia się informacja zwrotna na temat aktualnego stanu oraz możliwość wykonania polecenia przesuwu poprzez wciśnięcie odpowiedniej pozycji wskaźnika stanu. 7 Napęd B-Tronic 4 Napęd Centronic 5 Ściemniacz KNX Przełącznik KNX Napęd B-Tronic 4 7 Napęd Centronic 5 Ściemniacz KNX Przełącznik KNX 8 6 Obsługa napędów okien dachowych za pomocą urządzenia B-Tronic CentralControl Okno dachowe Wcisnąć przycisk Mój dom. Na ekranie Mój dom wybrać pomieszczenie, którego elementy mają być obsługiwane. Przykład: "Salon" Aplikacje Mój dom Grupy Scenariusze Salon 8

29 Wybrać odbiornik, który ma być obsługiwany. Przykład: Okno dachowe B-Tronic 3a lub okno dachowe Centronic 3b Okno dachowe B-Tronic 3a Salon Okno dachowe Centronic 3b Roleta Markiza Elementy obsługowe w urządzeniach B-Tronic i Centronic są zasadniczo takie same: 4 Przycisk GÓRA 5 Przycisk STOP 6 Przycisk DÓŁ 7 Pozycja pośrednia (opcja) 8 Pozycja pośrednia z automatycznym zamykaniem 9 W odbiornikach B-Tronic lub KNX pojawia się informacja zwrotna na temat aktualnego stanu oraz możliwość wykonania polecenia przesuwu poprzez wciśnięcie odpowiedniej pozycji wskaźnika stanu. 7 Okno dachowe B-Tronic 4 Okno dachowe Centronic 5 9 Roleta 6 8 Markiza Ustawiony wstępnie czas automatycznego zamykania można zmienić w menu Opcja automatyczna - Automatyka okien dachowych. Okno dachowe B-Tronic 4 7 Okno dachowe Centronic 5 Roleta 8 6 Markiza Obsługa napędów markiz i żagli przeciwsłonecznych za pomocą urządzenia B-Tronic CentralControl Markiza Żagiel przeciwsłon. Wcisnąć przycisk Mój dom. 9

30 Na ekranie Mój dom wybrać pomieszczenie, którego elementy mają być obsługiwane. Przykład: Taras Aplikacje Mój dom Grupy Scenariusze Taras 3 Wybrać odbiornik, który ma być obsługiwany. Przykład: Markiza Markiza 3 Taras Ogrzewanie markizy 4 Przycisk WSUŃ 5 Przycisk STOP 6 Przycisk WYSUŃ 7 Pozycja pośrednia (opcja) 8 Pozycja pośrednia (opcja) Markiza Ogrzewanie markizy Obsługa aktorów przełączających za pomocą urządzenia B-Tronic CentralControl Wcisnąć przycisk Mój dom. 30

31 Na ekranie Mój dom wybrać pomieszczenie, którego elementy mają być obsługiwane. Przykład: Salon Aplikacje Mój dom Grupy Scenariusze Salon Wybrać odbiornik, który ma być obsługiwany. Przykład: Aktor przełączający B-Tronic 3a lub Centronic 3b Napęd Centronic Salon Ściemniacz KNX Przełącznik KNX 3a Przełącznik Centronic 3b Elementy obsługowe w urządzeniach B-Tronic i Centronic są zasadniczo takie same: 4 Przycisk WŁ. 5 Przycisk WYŁ. 6 Przycisk WŁ. W odbiornikach B-Tronic lub KNX pojawia się informacja zwrotna na temat aktualnego stanu. Wskaźnik niebieski: Aktor przełączający = WŁ. 7 Wskaźnik szary: Aktor przełączający = WYŁ. 8 W przypadku urządzeń Centronic nie występuje sygnał zwrotny. Wskaźnik pozostaje wówczas szary 9 zarówno w trybie WŁ. jak i WYŁ.. Napęd B-Tronic 4 7 Napęd Centronic 5 Ściemniacz KNX 6 Przełącznik KNX Napęd Centronic 4 Ściemniacz KNX Przełącznik KNX Przełącznik Centronic 6 3

32 Obsługa aktorów ściemniających za pomocą urządzenia B-Tronic CentralControl Wcisnąć przycisk Mój dom. Na ekranie Mój dom wybrać pomieszczenie, którego elementy mają być obsługiwane. Przykład: Salon Aplikacje Mój dom Grupy Scenariusze Salon Wybrać odbiornik, który ma być obsługiwany. Przykład: Aktor ściemniający B-Tronic 3a lub Centronic 3b Napęd Centronic Salon Ściemniacz KNX 3a Ściemniacz Centronic 3b Przełącznik Centronic 3

33 Elementy obsługowe w urządzeniach B-Tronic i Centronic są zasadniczo takie same: 4 Włączyć światło i zwiększyć jasność (przycisk GÓRA) 5 Wyłączyć ściemniacz (przycisk STOP) 6 Włączyć światło i zmniejszyć jasność (przycisk DÓŁ) 7 Zapisana wartość światła (opcja) 8 Zapisana wartość światła (opcja) W odbiornikach B-Tronic lub KNX pojawia się informacja zwrotna na temat aktualnego stanu. Wskaźnik kolorowy: Światło włączone 9 oraz aktualna wartość ściemnienia 0 Wskaźnik szary: Aktor przełączający = WYŁ. 7 Napęd B-Tronic 4 Napęd Centronic Ściemniacz KNX 6 8 Przełącznik KNX 7 Napęd B-Tronic 4 Napęd Centronic 0 5 Ściemniacz KNX Przełącznik KNX 8 6 W przypadku urządzeń Centronic nie występuje sygnał zwrotny. Wskaźnik pozostaje wówczas szary zarówno w trybie WŁ. jak i WYŁ.. Ściemniacz Centronic 7 4 Napęd B-Tronic 5 Napęd Centronic Ściemniacz KNX 8 6 Obsługa napędów bram za pomocą urządzenia B-Tronic CentralControl Wcisnąć przycisk Mój dom. 33

34 Na ekranie Mój dom wybrać pomieszczenie, którego elementy mają być obsługiwane. Przykład: Garaż Aplikacje Mój dom Grupy Scenariusze Garaż 3 Wybrać odbiornik, który ma być obsługiwany. Przykład: Brama 3a lub Brama (impuls) 3b Brama 3a Garaż Brama (impuls) 3b W zależności od funkcji programowanego napędu bramy należy wybrać opcję Brama dla sterowników ze zdefiniowanymi poleceniami GÓRA-STOP-DÓŁ. 4 Przycisk GÓRA 5 Przycisk STOP 6 Przycisk DÓŁ Brama Brama (impuls) W zależności od funkcji programowanego napędu bramy należy wybrać opcję Brama (impuls) dla sterowników z impulsową kolejnością poleceń (GÓRA-STOP-DÓŁ-STOP itd.). 7 Ciąg poleceń: GÓRA-STOP-DÓŁ-STOP itd. Brama Brama (impuls) 7 34

35 Obsługa ogrzewania markizy za pomocą urządzenia B-Tronic CentralControl Wcisnąć przycisk Mój dom. Na ekranie Mój dom wybrać pomieszczenie, którego elementy mają być obsługiwane. Przykład: Taras Aplikacje Mój dom Grupy Scenariusze Taras 3 Wybrać odbiornik, który ma być obsługiwany. Przykład: Ogrzewanie markizy Markiza Taras Ogrzewanie markizy 3 4 Przycisk WŁ. 5 Przycisk WYŁ. 6 Przycisk WŁ. Ewentualnie ustawiony czas wyłączania jest uwzględniany także podczas obsługi za pomocą B-Tronic Central- Control. Markiza 4 Ogrzewanie markizy

36 Obsługa grup za pomocą urządzenia B-Tronic CentralControl Wcisnąć przycisk Mój dom. Na ekranie Mój dom wybrać opcję Grupy. Grupy i scenariusze, podobnie jak poszczególne odbiorniki, można przypisać do wybranych pomieszczeń. Po przypisaniu do pomieszczenia, są one w dalszym ciągu wyświetlane w obszarze Grupy wzgl. Scenariusze. Aplikacje Grupy Mój dom Scenariusze Salon Wybrać odbiornik, który ma być obsługiwany. Przykład: Grupa z aktorami przełączającymi 3a lub grupa z napędami 3b Przełączniki 3a Grupy grupę Napędy 3b Należy pamiętać, że w jednej grupie można zebrać wyłącznie odbiorniki tego samego typu - a więc na przykład napędy rolet 4, ściemniacze 5 lub odbiorniki przełączające 6. Obsługa grup odbywa się w taki sam sposób, jak obsługa zawartych w nich urządzeń:

37 Obsługa scenariuszy za pomocą urządzenia B-Tronic CentralControl Wcisnąć przycisk Mój dom. Na ekranie Mój dom wybrać opcję Scenariusze. Grupy i scenariusze, podobnie jak poszczególne odbiorniki, można przypisać do wybranych pomieszczeń. Po przypisaniu do pomieszczenia, są one w dalszym ciągu wyświetlane w obszarze Grupy wzgl. Scenariusze. Aplikacje Grupy Mój dom Scenariusze Salon 3 Wybrać scenariusz, który ma być obsługiwany. Scenariusz Scenariusz 3 Scenariusze scenariusz 4 Uruchomić scenariusz. Scenariusz Scenariusz 4 37

38 Przełączanie tryb ręczny/tryb automatyczny B-Tronic CentralControl pozwala na czasowe sterowanie odbiornikami, grupami lub scenariuszami. Wszystkie funkcje sterujące, które CentralControl wykonuje zgodnie zaprogramowanymi wytycznymi (na przykład czasami uruchomienia), są określane mianem "funkcji automatycznych". Funkcje automatyczne można aktywować/dezaktywować jednocześnie albo dla pojedynczego odbiornika albo dla kilku odbiorników (kompletnego budynku lub jednego pomieszczenia). Odbiorniki dla których nie zdefiniowano opcji automatyki nie reagują na zmiany. Czy urządzenia znajdują się w trybie ręcznym czy automatycznym prezentowane jest za pomocą piktogramów. Ponieważ można także przełączać kilka odbiorników jednocześnie, możliwe są trzy warianty wskazań. Wszystkie funkcje automatyczne wszystkich wybranych odbiorników są w trybie automatycznym. Wszystkie funkcje automatyczne wszystkich wybranych odbiorników są w trybie ręcznym. Funkcje automatyczne wybranych odbiorników są w różnych trybach. Naciskając na symbolach można albo aktywować/dezaktywować wszystkie funkcje automatyczne dla wybranych odbiorników, albo pojedyncze funkcje automatyczne. Obsługa systemu inteligentnego domu za pomocą innych urządzeń w sieci domowej Funkcje systemu inteligentnego domu za pośrednictwem centrali sterującej B-Tronic CentralControl można obsługiwać zdalnie poprzez wiele urządzeń końcowych zainstalowanych w sieci domowej. Urządzenia mogą zostać podłączone do sieci poprzez kabel sieciowy a lub WLAN b. Nie jest przy tym istotne, z jakiego systemu operacyjnego korzysta urządzenie końcowe. Obsługiwane są m.in. systemy Microsoft Windows (od wersji XP / Internet-Explorer 8), Android oraz Apple IOS (Mac, IPad, IPhone). a b W celu uzyskania dostępu do centrali poprzez sieć, należy uruchomić przeglądarkę internetową i wpisać numer IP w pasku adresu c. Wprowadzony adres rozpoczyna się zawsze od po którym następuje numer IP, złożony z czterech, maksymalnie 3- cyfrowych wartości oddzielonych kropką. Na przykładzie brzmi on następująco: Numer IP, przypisany centrali przez sieć można znaleźć na stronie Informacje o systemie (zob. Informacje o systemie [} 47]): c W celu zapewnienia stałego szybkiego dostępu do urządzenia CentralControl, stronę otwartą za pomocą adresu IP można zapisać w zakładkach lub na pulpicie. Aby urządzenie CentralControl nie stosowało innego adresu IP po każdym uruchomieniu, należy przypisać mu stały adres IP. 38

39 Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Informacje o systemie. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Adres IP pozwalający na dostęp do urządzenia CentralControl. Jeżeli urządzenie CentralControl jest połączone z siecią poprzez WLAN, adres IP znajduje się w wierszu wlan0:. W przypadku połączenia z siecią poprzez kabel sieciowy, adres IP znajduje się w wierszu eth0:. Jeżeli adres IP nie jest widoczny, należy skontrolować ustawienia sieciowe urządzenia CentralControl. 4 Wyjść z menu poprzez wciśnięcie przycisku Strona startowa. 3 4 Obsługa systemu inteligentnego domu z zewnątrz, za pomocą urządzenia z mobilnym dostępem do internetu Celem łatwej, zdalnej obsługi centrali za pośrednictwem internetu, niezbędna jest rejestracja w Becker Gateway Service. Do uzyskania dostępu do bramy sieciowej w serwisie jednorazowo potrzebny jest kod rejestracyjny. Kod rejestracyjny można wygenerować w punkcie --> --> Dane dostępowe (zob. Dostęp zdalny [} 40]). Należy pamiętać, iż do wygenerowania kodu rejestracyjnego niezbędne jest połączenie z internetem. Po pomyślnej rejestracji w Becker Gateway Service, nie jest konieczne ponowne generowanie kodu dla tej samej centrali. Do swojego konta użytkownika można oczywiście przypisać większą ilość centrali sterujących. 39

40 Funkcje dodatkowe Centrala sterująca B-Tronic CentralControl posiada kilka dodatkowych właściwości, mających na celu zwiększenie komfortu i bezpieczeństwa oraz zapewnienie użytkownikowi rozrywki. Informacje pogodowe i prognoza pogody [} 40] Radio internetowe odtwarzanie [} 40] Radio internetowe - dodawanie stacji [} 4] Radio internetowe - usuwanie stacji [} 44] Informacje pogodowe i prognoza pogody Centrala sterująca B-Tronic CentralControl pozwala na wyświetlanie na ekranie startowym informacji o aktualnej pogodzie w wybranej miejscowości (zob. Ekran startowy / standardowy [} 8]). Możliwe jest także wyświetlanie prognozy pogody na najbliższe dni i noce. W tym celu wystarczy wcisnąć symbol pogodowy po prawej stronie ekranu. Rozmaite symbole pogodowe opisano w punkcie Symbole pogodowe [} 48]. W lewej części ekranu pojawia się prognoza pogody na kolejne trzy dni. Wyświetlane są następujące informacje: Miejscowość, której dotyczą informacje pogodowe 3 Dzień tygodnia 4 Pogoda w dzień 5 Pogoda w nocy 6 Aby powrócić do normalnego ekranu startowego należy wcisnąć przycisk Home Funkcja wyświetlania informacji pogodowych wymaga połączenia z internetem. Aby urządzenie B-Tronic CentralControl wskazywało prawidłowe informacje o pogodzie, niezbędne jest podanie miejscowości, której mają one dotyczyć. Zob. Ustaw miejscowość docelową pogody [} 0] Sinn, Germany Sobota Niedziela Poniedziałek 6 Radio internetowe odtwarzanie Urządzenie B-Tronic CentralControl pozwala na odbiór radia internetowego. Niezbędne jest oczywiście właściwe podłączenie do sieci oraz działające połączenie z internetem o dostatecznej prędkości. Wcisnąć przycisk Programy i ustawienia. 40

41 Na ekranie Programy i ustawienia uruchomić opcję Radio. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Można teraz wybrać z listy żądaną stację radiową. HR3 harmony.fm 3 Radio internetowe lub dodaj stację Rock Antenne Hity 4 Głośność regulowana jest za pomocą strzałek. 5 W celu zakończenia odbioru radia wcisnąć przycisk Stop. 6 Wciśnięcie przycisku Wstecz powoduje wyjście z menu. HR3 Radio Odbiór radia pozostaje włączony, dopóki na głośniku wyświetlana jest wizualizacja fal radiowych. 8 Aby wyłączyć radio, nie wystarczy obniżyć głośności do zera, ponieważ transmisja danych z internetu wciąż trwa. Wyłączenie radia i przerwanie transmisji danych jest możliwe wyłącznie za pomocą przycisku Stop. HR3 Radio 7 8 4

42 Radio internetowe - dodawanie stacji Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Radio. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Istnieje możliwość zapisania do 5 strumieni audio w formacie MP3 lub OGG Vorbis. Dokładny link można uzyskać u nadawcy radia. Aby dodać nową stację, wcisnąć przycisk +. HR3 harmony.fm Radio internetowe lub dodaj stację Rock Antenne Hity 3 4 Nadać nowej stacji nazwę. 5 Wybrać format odtwarzania. Informacje na temat stosowanego formatu można znaleźć na stronie internetowej danej radiostacji. 6 W tym miejscu należy wprowadzić adres strumienia audio. Adres można znaleźć na stronie internetowej danej radiostacji. 7 Wciśnięcie zielonego haczyka powoduje zapisanie ustawień i wyjście z menu. Nowa stacja radiowa jest teraz dostępna na liście stacji. Nazwa HR 4 MP3 5 OGG Vorbis Adres / URL 6 Edytuj stację radiową Dostosuj właściwości 7 Usuń stację radiową 4

43 Należy pamiętać, że pliki list odtwarzania (rozszerzenie.m3u) nie mogą być użyte bezpośrednio, nawet jeśli odsyłają do strumieni w formacie *.mp3. Aby dotrzeć do adresów strumieni zawartych w tych plikach, należy zapisać je lokalnie na dysku komputera itp., otworzyć w edytorze tekstu i wybrać jeden z zapisanych linków, rozpoczynający się od Radio internetowe - sortowanie stacji Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Radio. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Wcisnąć przycisk konfiguracji. HR3 harmony.fm Radio internetowe lub dodaj stację Rock Antenne 3 Hity 43

44 4 Wybrać stację, który ma zostać przeniesiona na inną pozycję. Przykład: Hity. HR3 harmony.fm Radio internetowe Sortuj pozycje Rock Antenne Hity 4 5 Przesunąć wybraną stację na inną pozycję za pomocą strzałek. 6 Wciśnięcie zielonego haczyka powoduje zapisanie nowej kolejności i wyjście z menu sortowania. Hity HR3 Radio internetowe Sortuj pozycje harmony.fm Rock Antenne Wciśnięcie tego przycisku powoduje powrót do ekranu startowego. Hity HR3 Radio internetowe lub dodaj stację harmony.fm Rock Antenne 7 Radio internetowe - usuwanie stacji Wcisnąć przycisk Programy i ustawienia. 44

45 Na ekranie Programy i ustawienia uruchomić opcję Radio. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Aby usunąć stację, należy wybrać ją z listy dostępnych stacji. HR3 harmony.fm 3 Radio internetowe lub dodaj stację Rock Antenne Hity 4 Wcisnąć przycisk Stop, aby zatrzymać odbiór radia. HR3 Radio 4 5 Wcisnąć przycisk konfiguracji. HR3 Radio 5 45

46 6 Wcisnąć przycisk Usuń stację radiową. 7 Wciśnięcie zielonego haczyka powoduje usunięcie stacji i wyjście z menu. Stacja nie jest już dostępna na liście stacji radiowych. Nazwa HR3 MP3 OGG Vorbis Edytuj stację radiową Dostosuj właściwości Adres / URL 7 Usuń stację radiową 6 Dodawanie zewnętrznych kamer internetowych Urządzenie pozwala na dodanie do 5 kamer sieciowych przesyłających strumień MJPEG. Informację o tym, czy format ten jest dostępny w danym modelu kamery można uzyskać u jej producenta. Należy pamiętać, że centrala może wyświetlać wyłącznie natywne strumienie w formacie MJPEG/MJPG. Pod adresem dostępna jest lista kamer internetowych przetestowanych i użytych przez firmę Becker. Znajduje się tam również wykaz niezbędnych ustawień. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Kamery. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 46

47 3 Aby dodać kamerę zewnętrzną, wcisnąć przycisk [ + ]. Lokalna (CC5) Kamery lub dodaj kamerę 3 4 Wybrać pole nazwy i nadać nazwę nowej kamerze. 5 W tym miejscu należy podać adres strumienia MJPG. Należy pamiętać, że centrala może wyświetlać wyłącznie natywne strumienie w formacie MJPEG/MJPG. Pod adresem zamieszczono wykaz kamer oraz odpowiednich adresów strumieni MJPG. 6 Wyświetlacz jest przystosowany do rozdzielczości 30 x 40 pikseli (QVGA). Gdy obraz z kamery wyświetlany jest tylko częściowo lub w znacznym pomniejszeniu, należy zmienić odpowiednie ustawienie w swojej kamerze. Jeżeli nie jest to możliwe, aktywować opcję Dostosuj obraz. Należy pamiętać, że w przypadku silnie rozbieżnych wyjściowych formatów obrazu może dojść do obniżenia prędkości odtwarzania. 7 Wyjść z menu poprzez wciśnięcie zielonego haczyka. 8 Nowa kamera jest teraz widoczna na liście kamer. Nazwa Kamera walizkowa Adres / URL strumienia MJPEG Dostosować obraz? Usunąć kamerę internet.? Lokalna (CC5) Kamera walizkowa Kamery Kamera walizkowa 8 lub dodaj kamerę 47

48 Rejestracja urządzenia CentralControl na serwerze Becker w celu dostępu zdalnego W celu uzyskania dostępu do CentralControl spoza sieci domowej, na przykład za pomocą telefonu komórkowego, konieczna jest rejestracja centrali na serwerze Becker. Niezbędny jest do tego kod rejestracyjny, który można wygenerować zgodnie z opisem na stronie "Dane dostępowe (zob. Dostęp zdalny [} 40]) Wybrać stronę internetową serwera dostępowego BECKER: Do rejestracji potrzebne są dane dostępowe, które należy wprowadzić w tym miejscu. Brak danych dostępowych? Kliknij tutaj! Nazwa lub Hasło Login 3 Podać kod rejestracyjny wygenerowany przez CentralControl w obszarze "Dane dostępowe" (zob. Dostęp zdalny [} 40]). 4 Podać wymagane dane w przewidzianych do tego polach. 5 Wybrać hasło i wprowadzić je w obu polach. Hasło musi składać się z minimum czterech znaków i zawierać zarówno liczby jak i litery. Twoja rejestracja Płeć: Kod rejestracyjny: Nazwa użytkownika: Imię: Pan 3 4 Pani Brak danych dostępowych? Kliknij tutaj! (generowane przez CentralControl) (min. 4 znaki) 6 Aby kontynuować, wcisnąć Zapisz. Nazwisko: Adres Hasło: Potwórz hasło: 5 Hasło musi składać się z minimum czterech znaków, co najmniej jednej cyfry oraz litery. Zapisz 6 7 Otworzyć warunki użytkowania. 8 Potwierdzić zapoznanie się z warunkami użytkowania poprzez wciśnięcie haczyka. 9 Aby kontynuować, wcisnąć Zapisz. Twoja rejestracja Warunki użytkowania 7 Należy przestrzegać warunków użytkowania. Należy otworzyć warunki użytkowania i zapoznać się z nimi, w przeciwnym razie rejestracja nie jest możliwa. Brak danych dostępowych? Kliknij tutaj! 8 Przeczytałem warunki użytkowania i akceptuję je. Zapisz 9 48

49 0 Na podany adres zostanie przesłana wiadomość w celu weryfikacji adresu i rejestracji. Podanie adresu nie jest obowiązkowe. Aby kontynuować, wcisnąć Zapisz i zamknąć stronę internetową. Twoje dane Dziękujemy za rejestrację! 0 Za chwilę otrzymasz wiadomość . Kliknij na link zawarty w wiadomości, aby potwierdzić rejestrację! Ulica: Brak danych dostępowych? Kliknij tutaj! Nr: Kod poczt.: Miejscowość: Kraj: Zapisz 3 Sprawdzić skrzynkę pocztową i otworzyć potwierdzający przesłany przez serwer BECKER. Postępować zgodnie z instrukcjami w wiadomości i kliknąć w link w celu weryfikacji adresu . 4 Po wyświetleniu się w przeglądarce okna Witamy w B-Tronic, rejestracja jest zakończona powodzeniem. Witamy w B-Tronic! Rejestracja została potwierdzona, Twoje dane zostały zapisane w systemie. Menu główne 4 49

50 Ustawienia B-Tronic CentralControl w chwili dostawy jest wstępnie skonfigurowany w możliwym i użytecznym zakresie. Aby móc w optymalny sposób dopasować automatykę obiektu do własnych potrzeb, możliwy jest szereg indywidualnych ustawień. Wszystkich właściwych ustawień można dokonać w menu "" oraz "Instalacja domowa". Instalacja Odbiornik [} 50] Grupy [} 63] Scenariusze [} 74] Pomieszczenia [} 90] Zegary sterujące [} 03] Sterowanie klimatyczne [} ] Ustaw język obsługi [} 5] Ustawienia sieciowe [} 7] Data / Czas [} 9] Ustaw miejscowość docelową pogody [} 0] Ustawienia ekranu [} 5] Opcja automatyczna - funkcja Urlop [} 36] Opcja automatyczna wewnętrzna funkcja pamięci [} 38] Dostęp zdalny [} 40] Zapisywanie i przywracanie ustawień [} 4] Aktualizacja [} 43] Ustawienia fabryczne [} 44] Ponowne uruchomienie [} 45] Odbiornik Programowanie odbiorników Wcisnąć przycisk Programy i ustawienia. 50

51 Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Odbiornik. Odbiornik 3 Instalacja Grupy Scenariusze funkcję Pomieszczenia Zegary sterujące 4 Aby dodać odbiornik, wcisnąć przycisk [ + ]. Napęd Centronic Ściemniacz KNX Przełącznik KNX Instalacja odbiornika lub dodaj odbiornik 4 Wyłącznik z gniazdem wtykowym KNX 5

52 W przypadku nowego odbiornika należy najpierw nadać mu nazwę. Należy pamiętać, by nazwać odbiorniki w taki sposób, aby po dodaniu wszystkich odbiorników możliwe było ich przypisanie do pomieszczeń według nazwy. 5 Wcisnąć pole nazwy. Nazwa odbiornika: 5 Typ odbiornika: B-Tronic / KNX-RF Centronic Dodaj odbiornik właściwości Typ urządzenia: Napęd rurowy / zewn. Markiza Żaluzja Aktor przełączający Aktor ściemniający Roleta typu screen Żagiel przeciwsłon. Ogrzewanie markizy Brama Brama (impuls) Napęd nastawczy radiatora 6 Wyświetla się klawiatura. Należy wprowadzić nazwę nowego odbiornika. Na przykładzie nazwa to Odbiornik. 7 Potwierdzić ustawienia za pomocą zielonego haczyka i opuścić klawiaturę. Odbiornik 6 Nowy odbiornik Podaj nazwę 7 5

53 8 Wybór typu odbiornika. Do wyboru dostępne są dwie możliwości: - B-Tronic / KNX (dwukierunkowy - z funkcją sygnalizacji zwrotnej) - Centronic (jednokierunkowy - bez funkcji sygnalizacji zwrotnej) W zależności od wybranego typu odbiornika dostępne są wyłącznie niektóre typy urządzeń. 9 Wybór typu urządzenia. Do wyboru dostępnych jest kilka możliwości. W przypadku urządzeń typu Brama i Brama (impuls) należy zwrócić uwagę na następujące kwestie: W zależności od funkcji programowanego napędu bramy należy wybrać opcję Brama dla sterowników ze zdefiniowanymi poleceniami GÓRA-STOP-DÓŁ oraz Brama (impuls) dla sterowników z impulsową kolejnością poleceń (GÓRA-STOP-DÓŁ-STOP itp.). 0 Potwierdzić ustawienia za pomocą zielonego haczyka i przejść do kolejnego ekranu. Nazwa odbiornika: Odbiornik Typ odbiornika: B-Tronic / KNX-RF Centronic Typ urządzenia: Napęd rurowy / zewn. Markiza Żaluzja Aktor przełączający Aktor ściemniający Roleta typu screen 8 9 Dodaj odbiornik właściwości Żagiel przeciwsłon. Ogrzewanie markizy Brama Brama (impuls) 0 Napęd nastawczy radiatora Przełączyć odbiornik do trybu programowania. Urządzenia B-Tronic / KNX: Zalecenia odnośnie sposobu postępowania z odbiornikiem zawarto w odpowiedniej instrukcji obsługi programowanego urządzenia. Urządzenia Centronic: Odbiornik typu Centronic może zostać zaprogramowany wyłącznie po przełączeniu w tryb programowania za pomocą głównego pilota. Także w tym przypadku należy zapoznać się ze szczegółowym opisem postępowania zawartym w instrukcji obsługi danego odbiornika. Dodaj Natychmiast przełącz odbiornik odbiornik w tryb programowania! Tryb programowania? Potwierdzić ustawienia za pomocą zielonego haczyka i przejść do kolejnego ekranu. 3 Oprócz wyświetlanej na ekranie informacji o powodzeniu programowania, wiele odbiorników dodatkowo potwierdza skuteczne zaprogramowanie. W przypadku silników jest to zazwyczaj dźwięk klak, a w przypadku odbiorników miganie wskaźnika stanu LED. Informację o tym, czy i w jaki sposób programowany odbiornik wysyła sygnał zwrotny, można znaleźć w odpowiedniej instrukcji użytkowania. Odbiornik został skutecznie zaprogramowany i może zostać dodany do grup i pomieszczeń. Zaprogramuj B-Tronic / KNX-RF 4 Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu

54 Można teraz obsługiwać napęd za pomocą niżej przedstawionych przycisków. A Przycisk GÓRA B Przycisk STOP C Przycisk DÓŁ 5 Wciśnięcie zielonego haczyka powoduje wyjście z menu testowego. A B C Testuj B-Tronic / KNX-RF 5 6 Nowy odbiornik jest teraz widoczny w menu wyboru odbiornika. Odbiornik 6 Instalacja odbiornika Napęd Centronic lub dodaj odbiornik Ściemniacz KNX Przełącznik KNX Dodawanie odbiorników do pomieszczeń Aby móc obsługiwać odbiorniki, muszą one być przypisane do pomieszczenia. Jeden odbiornik może być przypisany wyłącznie do jednego pomieszczenia. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 54

55 3 Na ekranie Instalacja domowa wybrać pozycję Pomieszczenia. Odbiornik Instalacja Grupy Scenariusze funkcję Pomieszczenia 3 Zegary sterujące 4 Wybrać pomieszczenie, do którego ma zostać dodany odbiornik. Przykład: Sypialnia Sypialnia 4 Pomieszczenia Salon lub dodaj pomieszczenie 5 Na przedstawionym przykładzie, do wybranego pomieszczenia (sypialnia) nie przypisano jeszcze żadnego odbiornika. Dlatego też lista odbiorników znajdujących się w pomieszczeniu jest jeszcze pusta. 6 Aby dodać odbiornik do wybranego pomieszczenia, wcisnąć przycisk [ + ]. 5 Sypialnia i dodaj odbiornik lub edytuj pomieszczenie 6 7 Wyświetlana lista zawiera wszystkie dostępne odbiorniki, tj. odbiorniki nie przypisane jeszcze do żadnego pomieszczenia. Wciśnięcie żądanego odbiornika powoduje dodanie go do pomieszczenia. Lista odbiorników zawiera również grupy i scenariusze, które podobnie jak odbiorniki można przypisać do wybranych pomieszczeń. Przełączniki 7 Napędy Napędy Centronic Dodaj odbiornik odbiornik do dodania Ściemniacz KNX 55

56 8 Wybrany odbiornik (przełącznik) został przypisany do pomieszczenia (sypialnia) i pojawia się na liście znajdujących się w nim odbiorników. Przełączniki 8 Sypialnia i dodaj odbiornik lub edytuj pomieszczenie Usuwanie odbiorników z pomieszczeń Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Pomieszczenia. Odbiornik Instalacja Grupy Scenariusze funkcję Pomieszczenia 3 Zegary sterujące 56

57 4 Wybrać pomieszczenie, z którego ma zostać usunięty odbiornik. Sypialnia 4 Pomieszczenia Salon lub dodaj pomieszczenie 5 Na liście odbiorników wyświetlanej na kolejnym ekranie znajdują się wszystkie odbiorniki przypisane do danego pomieszczenia. Na przykładzie do pomieszczenia przypisany jest tylko jeden odbiornik o nazwie Przełącznik. Aby usunąć odbiornik z pomieszczenia, należy wybrać go z listy. Przełączniki 5 Sypialnia i dodaj odbiornik lub edytuj pomieszczenie 6 Wciśnięcie przycisku - powoduje usunięcie wybranego odbiornika i automatyczny powrót do listy odbiorników. Wybrany odbiornik: Usunąć? Przełączniki Usunąć odbiornik z pomieszczenia Sypialnia? 6 7 Na przykładzie usunięto jedyny odbiornik przypisany do pomieszczenia, więc lista jest pusta. 8 Wyjść z menu poprzez wciśnięcie strzałki Wstecz. 7 Sypialnia i dodaj odbiornik lub edytuj pomieszczenie 8 57

58 Zmiana nazwy odbiornika Aby móc obsługiwać odbiorniki, muszą one być przypisane do pomieszczenia. Jeden odbiornik może być przypisany wyłącznie do jednego pomieszczenia. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Odbiornik. Odbiornik 3 Instalacja Grupy Scenariusze funkcję Pomieszczenia Zegary sterujące 4 Wybrać odbiornik, którego nazwa ma zostać zmieniona. Instalacja Przełącznik KNX odbiornika lub dodaj Wyłącznik z gniazdem wtykowym KNX odbiornik Napęd B-Tronic 4 Wyłącznik z gniazdem wtykowym Centronic 58

59 5 Na kolejnym ekranie zostają wyświetlone właściwości odbiornika, który ma zostać zmieniony. 6 Aby zmienić nazwę odbiornika, należy na nią kliknąć. Napęd B-Tronic 6 Ustawienia odbiorników ID: 3 Typ: Napęd rurowy / zewn. B-Tronic / KNX-RF Stan: 5% Przesuw w górę: Stop Przesuw w dół: Stop 5 Usuń odbiornik 7 Wprowadzić nową nazwę. 8 Potwierdzić wprowadzone dane poprzez wciśnięcie zielonego haczyka. Nowy napęd B-Tronic 7 Odbiornik Wprowadź nową nazwę 8 9 Nazwa odbiornika została zmieniona i pojawia się na liście odbiorników pod nową nazwą. 0 Wyjść z menu poprzez wciśnięcie strzałki "Wstecz". Instalacja Przełącznik KNX odbiornika lub dodaj Wyłącznik z gniazdem wtykowym KNX odbiornik Nowy napęd B-Tronic 9 0 Wyłącznik z gniazdem wtykowym Centronic Usuwanie odbiornika B-Tronic / KNX Aby móc obsługiwać odbiorniki, muszą one być przypisane do pomieszczenia. Jeden odbiornik może być przypisany wyłącznie do jednego pomieszczenia. Wcisnąć przycisk Programy i ustawienia. 59

60 Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Odbiornik. Odbiornik 3 Instalacja Grupy Scenariusze funkcję Pomieszczenia Zegary sterujące 4 Wybrać odbiornik, który ma zostać usunięty. Aktor przełączający KNX Napęd Centronic 4 Instalacja odbiornika lub dodaj odbiornik Ściemniacz KNX Przełącznik KNX 5 Na kolejnym ekranie zostają wyświetlone właściwości odbiornika wybranego do usunięcia. 6 Aby usunąć odbiornik, wcisnąć Usuń odbiornik. Nazwa: Aktor przełączający KNX Ustawienia odbiorników ID: 4 Typ: Aktor przełączający B-Tronic / KNX-RF Stan: wył. 5 Usuń odbiornik 6 60

61 7 Przełączyć usuwany odbiornik do trybu programowania. Sposób przełączenia odbiornika do trybu programowania wzgl. usuwania opisano w instrukcji obsługi danego odbiornika. 8 Potwierdzić wprowadzone dane poprzez wciśnięcie zielonego haczyka. Odbiornik zostanie usunięty a przyporządkowanie anulowane. Przełączyć odbiornik do trybu programowania i potwierdzić lub anulować. 7 Na pewno? Usunąć odbiornik Aktor przełączający KNX 8 9 Odbiornik zostaje usunięty, a centrala automatycznie powraca do poprzedniego menu. Napęd Centronic Ściemniacz KNX 9 Instalacja odbiornika lub dodaj odbiornik Przełącznik KNX Wyłącznik z gniazdem wtykowym KNX Usuwanie odbiornika Centronic Aby móc obsługiwać odbiorniki, muszą one być przypisane do pomieszczenia. Jeden odbiornik może być przypisany wyłącznie do jednego pomieszczenia. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 6

62 3 Na ekranie Instalacja domowa wybrać pozycję Odbiornik. Odbiornik 3 Instalacja Grupy Scenariusze funkcję Pomieszczenia Zegary sterujące 4 Wybrać odbiornik, który ma zostać usunięty. Ściemniacz Centronic Napęd Centronic 4 Instalacja odbiornika lub dodaj odbiornik Ściemniacz KNX Przełącznik KNX 5 Na kolejnym ekranie zostają wyświetlone właściwości odbiornika wybranego do usunięcia. 6 Aby usunąć odbiornik, wcisnąć Usuń odbiornik. Nazwa: Ściemniacz Centronic Ustawienia odbiorników ID: 4 Typ: Aktor ściemniający Centronic 5 Usuń odbiornik 6 7 Przełączyć usuwany odbiornik do trybu programowania. Sposób przełączenia odbiornika do trybu programowania wzgl. usuwania opisano w instrukcji obsługi danego odbiornika. 8 Potwierdzić wprowadzone dane poprzez wciśnięcie zielonego haczyka. Odbiornik zostanie usunięty Na pewno? a przyporządkowanie anulowane. Usunąć Przełączyć odbiornik do trybu odbiornik programowania i Ściemniacz potwierdzić lub anulować. Centronic? 7 8 6

63 9 Odbiornik potwierdza czynność. Sposób potwierdzania usunięcia opisano w instrukcji obsługi danego odbiornika. Usuń 0 Wyjść z menu poprzez wciśnięcie zielonego haczyka. Czy odbiornik został usunięty? Czy dźwięk klak-klak był słyszalny? 9 Centronic 0 Grupy Dodawanie grup Grupa to grupa odbiorników zebranych na jednym kanale pilota. Wszystkie odbiorniki danej grupy reagują równocześnie na sygnały pilota. Należy pamiętać, że w jednej grupie można zebrać wyłącznie odbiorniki tego samego typu - a więc na przykład napędy rolet lub przełączniki. Piloty jednokanałowe również pozwalają na obsługę grup, jednak wyłącznie jednej na pilota. Sygnał zwrotny (pozytywny/negatywny) w przypadku urządzeń dwukierunkowych ma miejsce dopiero po wydaniu komunikatu stanu przez ostatni element grupy. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 63

64 3 Na ekranie Instalacja domowa wybrać pozycję Grupy. Odbiornik Grupy Scenariusze 3 Instalacja funkcję Pomieszczenia Zegary sterujące 4 Aby dodać grupę, wcisnąć przycisk [ + ]. Przełączniki Napędy grup lub dodaj grupę 4 5 Grupy mogą składać się wyłącznie z odbiorników tego samego typu. Należy wybrać żądany typ odbiornika dla nowo tworzonej grupy. 6 Wcisnąć pole nazwy. Nazwa 6 Dodaj grupę Dostosuj 5 Napęd rurowy / zewn. ustawienia Aktor przełączający Aktor ściemniający 7 Wyświetla się klawiatura. Należy wprowadzić nazwę nowej grupy. Na przykładzie brzmi ona Nowa grupa. 8 Potwierdzić wprowadzoną nazwę za pomocą zielonego haczyka i opuścić klawiaturę. nowa grupa 7 Nowa grupa Podaj nazwę 8 64

65 9 Potwierdzić ustawienia nowej grupy za pomocą zielonego haczyka i wyjść z menu. Nazwa nowa grupa Dodaj grupę Dostosuj Napęd rurowy / zewn. ustawienia Aktor przełączający Aktor ściemniający 9 0 Nowa grupa jest teraz widoczna na liście wszystkich grup. Lista odbiorników zawiera również grupy i scenariusze, które podobnie jak odbiorniki można przypisać do wybranych pomieszczeń. nowa grupa 0 grup Przełączniki lub dodaj grupę Napędy Dodawanie odbiorników do grup Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 65

66 3 Na ekranie Instalacja domowa wybrać pozycję Grupy. Odbiornik Instalacja Grupy 3 funkcję Scenariusze Pomieszczenia Zegary sterujące 4 Wybrać grupę, do której ma zostać przypisany odbiornik. Przykład: nowa grupa. nowa grupa 4 grup Przełączniki lub dodaj grupę Napędy 5 Na przedstawionym przykładzie, do wybranej grupy (nowa grupa) nie przypisano jeszcze żadnego odbiornika. Dlatego też lista odbiorników grupy jest jeszcze pusta. Nowa grupa 6 Aby dodać odbiornik do grupy, wcisnąć przycisk [ + ]. lub dodaj odbiornik Na wyświetlanej liście są teraz widoczne wszystkie odbiorniki. Wciśnięcie żądanego odbiornika powoduje dodanie go do grupy. Napędy Dodaj odbiornik Napęd Centronic odbiornik do dodania Napęd B-Tronic 7 66

67 8 Wybrany odbiornik (napęd B-Tronic) został dodany do grupy (nowa grupa) i pojawia się na liście znajdujących się w niej odbiorników. Napęd B-Tronic 8 Nowa grupa lub dodaj odbiornik Sortowanie grup Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Grupy. Odbiornik Grupy Scenariusze 3 Instalacja funkcję Pomieszczenia Zegary sterujące 67

68 4 Wcisnąć przycisk konfiguracji. Gniazda zewn. Przełączniki grup lub dodaj grupę Napędy 4 5 Wybrać grupę, który ma zostać przeniesiona na inną pozycję. Przykład: Napędy. Gniazda zewn. Przełączniki grup Wpisy Napędy 5 6 Przesunąć wybraną grupę na inną pozycję za pomocą strzałek. 7 Wciśnięcie zielonego haczyka powoduje zapisanie nowej kolejności i wyjście z menu sortowania. Napędy Gniazda zewn. Przełączniki grup Wpisy Wciśnięcie tego przycisku powoduje powrót do ekranu startowego. Napędy Gniazda zewn. grup lub dodaj grupę Przełączniki 8 68

69 Usuwanie odbiorników z grup Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Grupa. Odbiornik Grupy Scenariusze 3 Instalacja funkcję Pomieszczenia Zegary sterujące 4 Wybrać grupę, z której ma zostać usunięty odbiornik. Gniazda zewn. Przełączniki Napędy 4 grup lub dodaj grupę 69

70 5 Na liście odbiorników wyświetlanej na kolejnym ekranie znajdują się wszystkie odbiorniki przypisane do danej grupy. Aby usunąć odbiornik z grupy, należy wybrać go z listy. Gniazda Wyłącznik z gniazdem wtykowym 5Centronic zewn. lub dodaj Wyłącznik z gniazdem wtykowym KNX odbiornik Przełącznik KNX 6 Wciśnięcie przycisku - powoduje usunięcie wybranego odbiornika i automatyczny powrót do listy odbiorników. Wybrany odbiornik: Przełącznik KNX Usunąć? Usunąć odbiornik z grupy? 6 7 Usunięty odbiornik nie pojawia się już na liście odbiorników. 8 Wyjść z menu poprzez wciśnięcie strzałki Wstecz. Gniazda Wyłącznik z gniazdem wtykowym 7Centronic zewn. lub dodaj Wyłącznik z gniazdem wtykowym KNX odbiornik 8 Zmiana nazwy grupy Wcisnąć przycisk Programy i ustawienia. 70

71 Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Grupy. Odbiornik Grupy Scenariusze 3 Instalacja funkcję Pomieszczenia Zegary sterujące 4 Wybrać grupę, której nazwa ma zostać zmieniona. Gniazda zewn. Przełączniki Napędy 4 grup lub dodaj grupę 5 Na liście odbiorników wyświetlanej na kolejnym ekranie znajdują się wszystkie odbiorniki przypisane do danej grupy. 6 Aby przejść do menu usuwania, wcisnąć przycisk z symbolem klucza. Gniazda Wyłącznik z gniazdem wtykowym Centronic zewn. 5 lub dodaj Wyłącznik z gniazdem wtykowym KNX odbiornik Przełącznik KNX 6 7

72 7 Aby zmienić nazwę grupy, należy na nią kliknąć. Nazwa grupy Gniazda zewn. Usuń grupę 7 Gniazda zewn. Zmień grupę 8 Wprowadzić nową nazwę. 9 Potwierdzić wprowadzone dane poprzez wciśnięcie zielonego haczyka. Gniazda zewn. II 8 Grupa Wprowadź nową nazwę 9 0 Nazwa grupy została zmieniona i pojawia się na liście grup pod nową nazwą. Wyjść z menu poprzez wciśnięcie strzałki "Wstecz". Gniazda zewn. II 0 grup Przełączniki lub dodaj grupę Napędy Usuwanie grup Wcisnąć przycisk Programy i ustawienia. 7

73 Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Grupy. Odbiornik Grupy Scenariusze 3 Instalacja funkcję Pomieszczenia Zegary sterujące 4 Wybrać grupę, która ma zostać usunięta. Gniazda zewn. Przełączniki Napędy 4 grup lub dodaj grupę 5 Aby zakończyć czynność, wcisnąć przycisk z zielonym haczykiem. Grupa zostanie usunięta a przyporządkowanie do zawartych w niej odbiorników anulowane. Na pewno? Usunąć grupę Gniazda zewn.? 5 73

74 6 Po powrocie do poprzedniego menu grupa zostaje usunięta. Przypisane do niej odbiorniki, grupy, scenariusze itp. nie zostają usunięte. Są one w dalszym ciągu dostępne na odpowiednich listach wyboru. Przełączniki Napędy grup lub dodaj grupę 6 Scenariusze Tworzenie scenariuszy W scenariuszu zebrana jest większa liczba odbiorników. Wszystkie odbiorniki jednego scenariusza równocześnie reagują na polecenie uruchomienia lub zatrzymania scenariusza. Urządzenia zapisane w scenariuszu nie muszą, tak jak w przypadku grupy, stanowić takich samych odbiorników i mogą być przestawiane do indywidualnie zaprogramowanych pozycji wzgl. stanów przełączenia. Sygnał zwrotny (pozytywny/negatywny) ma miejsce dopiero po wydaniu komunikatu stanu przez ostatni element scenariusza. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 74

75 3 Na ekranie Instalacja domowa wybrać pozycję Scenariusze. Odbiornik Instalacja Grupy funkcję Scenariusze 3 Pomieszczenia Zegary sterujące 4 Aby dodać scenariusz, wcisnąć przycisk [ + ]. Scenariusz Scenariusz Scenariusze lub dodaj scenariusz 4 5 Aby nadać nazwę scenariuszowi, należy wcisnąć pole nazwy. Nazwa Scenariusz 5 Wprowadź nazwę 6 Wyświetla się klawiatura. Należy wprowadzić nazwę nowego scenariusza. Na przykładzie jest to Scenariusz Rano. 7 Potwierdzić wprowadzoną nazwę za pomocą zielonego haczyka i opuścić klawiaturę. Scenariusz Rano 6 Nazwa scenariusza Wprowadź nową nazwę 7 75

76 8 Wciśnięcie zielonego haczyka powoduje potwierdzenie nowego scenariusza i wyjście z menu. Nazwa Scenariusz Scenariusz Rano Wprowadź nazwę 8 9 Nowy scenariusz jest teraz widoczny na liście wszystkich scenariuszy. Aby dokonać konfiguracji, wybrać odpowiedni scenariusz. W kolejnym kroku można dodać do scenariusza żądany odbiornik. Lista odbiorników zawiera również grupy i scenariusze, które podobnie jak odbiorniki można przypisać do wybranych pomieszczeń. Scenariusz Rano 9 Scenariusz Scenariusz Scenariusze lub dodaj scenariusz Dodawanie odbiorników do scenariuszy W scenariuszu zebrana jest większa liczba odbiorników. Wszystkie odbiorniki jednego scenariusza równocześnie reagują na polecenie uruchomienia lub zatrzymania scenariusza. Urządzenia zapisane w scenariuszu nie muszą, tak jak w przypadku grupy, stanowić takich samych odbiorników i mogą być przestawiane do indywidualnie zaprogramowanych pozycji wzgl. stanów przełączenia. Sygnał zwrotny (pozytywny/negatywny) ma miejsce dopiero po wydaniu komunikatu stanu przez ostatni element scenariusza. Aby zapewnić prawidłowe działanie scenariuszy, w których zapisana jest większa liczba odbiorników tego samego typu (na przykład kilka napędów rurowych), należy utworzyć dla tych odbiorników wspólną grupę. Mogą one być wówczas wykorzystane w scenariuszu. Gwarantuje to, że odbiorniki otrzymają wspólne polecenia przesuwu lub przełączenia. Wcisnąć przycisk Programy i ustawienia. 76

77 Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Scenariusze. Odbiornik Instalacja Grupy funkcję Scenariusze 3 Pomieszczenia Zegary sterujące 4 Aby dodać odbiorniki do scenariusza, wybrać odpowiedni scenariusz. Scenariusz Rano 4 Scenariusz Scenariusze lub dodaj scenariusz Scenariusz 5 Na przykładzie lista odbiorników scenariusza jest jeszcze pusta. 6 Aby dodać odbiornik, wcisnąć przycisk "+". 5 Scenariusz Rano i dodaj odbiornik lub edytuj scenariusz 6 77

78 7 Na ekranie głównym zostają wyświetlone wszystkie dostępne odbiorniki. Wybrać odbiornik, który ma zostać dodany do scenariusza. W zależności od rodzaju i typu odbiornika są dostępne/niedostępne jego różne ustawienia. Aby zapewnić prawidłowe działanie scenariuszy, w których zapisana jest większa liczba odbiorników tego samego typu (na przykład kilka napędów), należy utworzyć dla tych odbiorników wspólną grupę. Może ona być potem wykorzystana w scenariuszu. Gwarantuje to, że odbiorniki otrzymają wspólne polecenia przesuwu lub przełączenia. Przełączniki Napędy Napęd Centronic Ściemniacz KNX 7 Dodaj odbiornik odbiornik do dodania Dostępne ustawienia silnika B-Tronic / KNX w ramach scenariusza: A Napęd przesuwa się do górnego położenia krańcowego B Napęd przesuwa się do pozycji pośredniej (jeżeli zaprogramowana) C Napęd przesuwa się do pozycji pośredniej (jeżeli zaprogramowana) D Napęd przesuwa się do dolnego położenia krańcowego E Napęd przesuwa się do pozycji indywidualnej F Przejęcie aktualnej pozycji jako wartości indywidualnej G Potwierdzenie wprowadzonych ustawień za pomocą zielonego haczyka Napęd B-Tronic Czynność: Góra POZ POZ Dół Wartość zadana A B C D E Scenariusz Rano Ustaw czynność Przejąć aktualny stan? F G Usuń odbiornik Dostępne ustawienia silnika Centronic w ramach scenariusza: A Napęd przesuwa się do górnego położenia krańcowego B Napęd przesuwa się do pozycji pośredniej (jeżeli zaprogramowana) C Napęd przesuwa się do pozycji pośredniej (jeżeli zaprogramowana) D Napęd przesuwa się do dolnego położenia krańcowego E Potwierdzenie wprowadzonych ustawień za pomocą zielonego haczyka Napęd Centronic Czynność: Góra POZ POZ Dół A B C D Scenariusz Rano Ustaw czynność E Usuń odbiornik Dostępne ustawienia aktora przełączającego B-Tronic / KNX w ramach scenariusza: A Aktor przełączający powoduje włączenie B Aktor przełączający powoduje wyłączenie C Ustawienie aktualnego stanu przełączenia dla scenariusza D Potwierdzenie wprowadzonych ustawień za pomocą zielonego haczyka Wł. Wył. Przejąć aktualny stan? A B C Scenariusz Rano Ustaw czynność D Usuń odbiornik 78

79 Dostępne ustawienia aktora przełączającego Centronic w ramach scenariusza: A Aktor przełączający powoduje włączenie B Aktor przełączający powoduje wyłączenie C Potwierdzenie wprowadzonych ustawień za pomocą zielonego haczyka Wyłącznik z gniazdem wtykowym Centronic Scenariusz Czynność: Rano Ustaw czynność Wł. A Wył. B C Usuń odbiornik Dostępne ustawienia ściemniacza B-Tronic / KNX w ramach scenariusza: A Ściemnienie do wartości maksymalnej B Ściemnienie do wartości pośredniej (jeżeli zaprogramowana) C Ściemnienie do wartości pośredniej (jeżeli zaprogramowana) A Ściemnienie do wartości minimalnej E. Ściemnienie do wartości indywidualnej F Przejęcie aktualnej wartości ściemnienia jako wartości indywidualnej G Potwierdzenie wprowadzonych ustawień za pomocą zielonego haczyka Ściemniacz KNX Czynność: Wł. Ustawienie wstępne Ustawienie wstępne Wył. Wartość zadana A B C D E Scenariusz Rano Ustaw czynność Przejąć aktualny stan? F G Usuń odbiornik Dostępne ustawienia ściemniacza Centronic w ramach scenariusza: A Ściemnienie do wartości maksymalnej B Ściemnienie do wartości pośredniej (jeżeli zaprogramowana) C Ściemnienie do wartości pośredniej (jeżeli zaprogramowana) A Ściemnienie do wartości minimalnej E Potwierdzenie wprowadzonych ustawień za pomocą zielonego haczyka Ściemniacz Centronic Czynność: Góra Ustawienie wstępne Ustawienie wstępne Dół A B C D Scenariusz Rano Ustaw czynność E Usuń odbiornik 79

80 8 Na liście odbiorników scenariusza wyświetlane są wszystkie dodane odbiorniki. 9 Wyjść z menu poprzez wciśnięcie przycisku "Wstecz". Lista odbiorników zawiera również grupy i scenariusze, które podobnie jak odbiorniki można przypisać do wybranych pomieszczeń. Napęd B-Tronic Przełącznik KNX Ściemniacz KNX 8 Scenariusz Rano i dodaj odbiornik lub edytuj scenariusz 9 Napęd Centronic Sortowanie scenariuszy Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Scenariusze. Odbiornik Instalacja Grupy funkcję Scenariusze 3 Pomieszczenia Zegary sterujące 80

81 4 Wcisnąć przycisk konfiguracji. Scenariusz Rano Scenariusz Scenariusze lub dodaj scenariusz Scenariusz 4 5 Wybrać scenariusz, który ma zostać przeniesiony na inną pozycję. Przykład: Scenariusz. Scenariusz Rano Scenariusz Scenariusze Sortuj pozycje Scenariusz 5 6 Przesunąć wybrany scenariusz na inną pozycję za pomocą strzałek. 7 Wciśnięcie zielonego haczyka powoduje zapisanie nowej kolejności i wyjście z menu sortowania. Scenariusz Scenariusz Rano Scenariusz Scenariusze Sortuj pozycje Wciśnięcie tego przycisku powoduje powrót do ekranu startowego. Scenariusz Scenariusz Rano Scenariusze lub dodaj scenariusz Scenariusz 8 8

82 Usuwanie odbiorników ze scenariuszy Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Scenariusze. Odbiornik Instalacja Grupy funkcję Scenariusze 3 Pomieszczenia Zegary sterujące 4 Aby usunąć odbiorniki ze scenariusza, wybrać odpowiedni scenariusz. Scenariusz Rano 4 Scenariusz Scenariusze lub dodaj scenariusz Scenariusz 8

83 5 Wybrać z listy odbiornik, który ma zostać usunięty. Napęd B-Tronic Przełącznik KNX Ściemniacz KNX Scenariusz Rano i dodaj odbiornik lub edytuj scenariusz Napęd Centronic 5 6 Aby usunąć wybrany odbiornik ze scenariusza, wcisnąć Usuń odbiornik. Napęd Centronic Czynność: Góra POZ POZ Dół Scenariusz Rano Ustaw czynność Usuń odbiornik 6 Odbiornik zostaje usunięty ze scenariusza, a centrala powraca do poprzedniego menu. Odbiornik nie jest już widoczny na liście odbiorników zapisanych w scenariuszu. 7 Wyjść z menu poprzez wciśnięcie przycisku Wstecz. Napęd B-Tronic Przełącznik KNX Ściemniacz KNX Scenariusz Rano i dodaj odbiornik lub edytuj scenariusz 7 83

84 Zmiana sposobu działania odbiornika w ramach scenariusza W scenariuszu zebrana jest większa liczba odbiorników. Wszystkie odbiorniki jednego scenariusza równocześnie reagują na polecenie uruchomienia lub zatrzymania scenariusza. Urządzenia zapisane w scenariuszu nie muszą, tak jak w przypadku grupy, stanowić takich samych odbiorników i mogą być przestawiane do indywidualnie zaprogramowanych pozycji wzgl. stanów przełączenia. Sygnał zwrotny (pozytywny/negatywny) ma miejsce dopiero po wydaniu komunikatu stanu przez ostatni element scenariusza. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Scenariusze. Odbiornik Instalacja Grupy funkcję Scenariusze 3 Pomieszczenia Zegary sterujące 84

85 4 Aby dodać odbiorniki do scenariusza, wybrać odpowiedni scenariusz. Scenariusz Rano 4 Scenariusz Scenariusze lub dodaj scenariusz Scenariusz 5 Aby przejść do menu ustawień, wcisnąć przycisk z symbolem klucza. Napęd B-Tronic Przełącznik KNX Ściemniacz KNX Napęd Centronic Scenariusz Rano i dodaj odbiornik lub edytuj scenariusz 5 6 Można teraz zmienić wszystkie ustawienia dostępne dla wybranego odbiornika, na przykładzie jest to silnik B-Tronic / KNX. W zależności od rodzaju i typu odbiornika są dostępne/niedostępne jego różne ustawienia. W rubryce Dodawanie odbiorników do scenariuszy [} 76] opisano rozmaite możliwości ustawień. Napęd B-Tronic Czynność: Góra 6 Scenariusz Rano Ustaw czynność 7 Potwierdzić wprowadzone dane za pomocą zielonego haczyka. POZ POZ Dół Wartość zadana Przejąć aktualny stan? 7 Usuń odbiornik 8 Wyjść z menu poprzez wciśnięcie przycisku Wstecz. Napęd B-Tronic Scenariusz Rano Przełącznik KNX i dodaj odbiornik lub Ściemniacz KNX edytuj scenariusz 8 Napęd Centronic 85

86 Zmiana nazwy scenariusza Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Scenariusze. Odbiornik Instalacja Grupy funkcję Scenariusze 3 Pomieszczenia Zegary sterujące 4 Wybrać scenariusz, którego nazwa ma zostać zmieniona. Scenariusz Rano 4 Scenariusz Scenariusze lub dodaj scenariusz Scenariusz 86

87 5 Aby przejść do menu ustawień, wcisnąć przycisk z symbolem klucza. Napęd B-Tronic Przełącznik KNX Ściemniacz KNX Scenariusz Rano i dodaj odbiornik lub edytuj scenariusz 5 6 Aby zmienić nazwę wybranego scenariusza, należy wcisnąć pole nazwy. Nazwa Scenariusz Scena Rano 6 Wprowadź nazwę Usuń scenariusz 7 Wyświetla się klawiatura. Należy wprowadzić nową nazwę scenariusza. 8 Potwierdzić wprowadzone dane za pomocą zielonego haczyka. Scena Rano II 7 Nazwa scenariusza Wprowadź nową nazwę 8 9 Wyjść z menu konfiguracji poprzez wciśnięcie zielonego haczyka. Nazwa Scenariusz Scena Rano II Wprowadź nazwę Usuń scenariusz 9 87

88 0 Scenariusz wyświetlany jest na liście scenariuszy pod nową nazwą. Wyjść z menu poprzez wciśnięcie przycisku Wstecz. Scena Rano II 0 Scenariusz Scenariusze lub dodaj scenariusz Scenariusz Usuwanie scenariusza Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Scenariusze. Odbiornik Instalacja Grupy funkcję Scenariusze 3 Pomieszczenia Zegary sterujące 88

89 4 Wybrać scenariusz, który ma zostać usunięty. Scenariusz Rano 4 Scenariusz Scenariusze lub dodaj scenariusz Scenariusz 5 Aby przejść do menu ustawień, wcisnąć przycisk z symbolem klucza. Napęd B-Tronic Przełącznik KNX Ściemniacz KNX Scenariusz Rano i dodaj odbiornik lub edytuj scenariusz 5 6 Wcisnąć przycisk Usuń scenariusz. Nazwa Scenariusz Scena Rano II Wprowadź nazwę Usuń scenariusz 6 7 Urządzenie pyta, czy na pewno usunąć scenariusz. 8 Potwierdzić wprowadzone dane za pomocą zielonego haczyka. Scenariusz zostanie usunięty a przyporządkowanie do zawartych w nim odbiorników anulowane. 7 Na pewno? Usunąć scenariusz Scena Rano? 8 89

90 9 Wyjść z menu poprzez wciśnięcie przycisku Wstecz. Scenariusz Scenariusz Scenariusze lub dodaj scenariusz 9 Pomieszczenia Dodawanie pomieszczeń Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Pomieszczenia. Odbiornik Instalacja Grupy Scenariusze funkcję Pomieszczenia 3 Zegary sterujące 90

91 4 Aby dodać pomieszczenie, wcisnąć przycisk [ + ]. Salon Pomieszczenia lub dodaj pomieszczenie 4 5 Wcisnąć pole nazwy. Nowe pomieszczenie 5 Podaj nazwę 6 Wyświetla się klawiatura. Należy wprowadzić nazwę nowego pomieszczenia. Na przykładzie brzmi ona Sypialnia. 7 Potwierdzić ustawienia za pomocą zielonego haczyka i opuścić klawiaturę. Sypialnia 6 Nowe pomieszczenie Podaj nazwę 7 8 Nowe pomieszczenie jest teraz widoczne w menu wyboru pomieszczenia. Sypialnia Pomieszczenia Salon lub dodaj pomieszczenie 8 9

92 Dodawanie odbiorników do pomieszczeń Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Pomieszczenia. Odbiornik Instalacja Grupy Scenariusze funkcję Pomieszczenia 3 Zegary sterujące 4 Wybrać pomieszczenie, do którego ma zostać dodany odbiornik. Przykład: Sypialnia Sypialnia Salon 4 Pomieszczenia lub dodaj pomieszczenie 9

93 5 Na przedstawionym przykładzie, do wybranego pomieszczenia (sypialnia) nie przypisano jeszcze żadnego odbiornika. Dlatego też lista odbiorników znajdujących się w pomieszczeniu jest jeszcze pusta. 6 Aby dodać odbiornik do wybranego pomieszczenia, wcisnąć przycisk [ + ]. 5 Sypialnia i dodaj odbiornik lub edytuj pomieszczenie 6 7 Wyświetlana lista zawiera wszystkie dostępne odbiorniki, tj. odbiorniki nie przypisane jeszcze do żadnego pomieszczenia. Wciśnięcie żądanego odbiornika powoduje dodanie go do pomieszczenia. Lista odbiorników zawiera również grupy i scenariusze, które podobnie jak odbiorniki można przypisać do wybranych pomieszczeń. Przełączniki Napędy 7 Dodaj odbiornik odbiornik do dodania Napęd Centronic Ściemniacz KNX 8 Wybrany odbiornik (przełącznik) został przypisany do pomieszczenia (sypialnia) i pojawia się na liście znajdujących się w nim odbiorników. Przełączniki 8 Sypialnia i dodaj odbiornik lub edytuj pomieszczenie Sortowanie pomieszczeń Wcisnąć przycisk Programy i ustawienia. 93

94 Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Pomieszczenia. Odbiornik Instalacja Grupy Scenariusze funkcję Pomieszczenia 3 Zegary sterujące 4 Wcisnąć przycisk konfiguracji. Sypialnia Salon Pomieszczenia lub dodaj pomieszczenie 4 5 Wybrać pomieszczenie, które ma zostać przeniesione na inną pozycję. Przykład: Salon. Sypialnia Salon 5 Pomieszczenia Sortuj pozycje 94

95 6 Przesunąć wybrane pomieszczenie na inną pozycję za pomocą strzałek. 7 Wciśnięcie zielonego haczyka powoduje zapisanie nowej kolejności i wyjście z menu sortowania. Salon Sypialnia Pomieszczenia Sortuj pozycje Wciśnięcie tego przycisku powoduje powrót do ekranu startowego. Salon Sypialnia Pomieszczenia lub dodaj pomieszczenie 8 Sortowanie odbiorników w pomieszczeniach Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 95

96 3 Na ekranie Instalacja domowa wybrać pozycję Pomieszczenia. Odbiornik Instalacja Grupy Scenariusze funkcję Pomieszczenia 3 Zegary sterujące 4 Wybrać pomieszczenie, którego odbiorniki mają być sortowane. Przykład: Salon Salon 4 Pomieszczenia Sypialnia lub dodaj pomieszczenie 5 Wcisnąć przycisk konfiguracji. Napęd Salon i dodaj Przełączniki odbiornik lub edytuj Napęd B-Tronic pomieszczenie 5 Napęd Centronic 6 Wybrać opcję Sortuj odbiorniki. Nazwa pomieszczenia: Salon Salon Sortuj odbiorniki 6 Zmień pomieszczenie Usuń pomieszczenie 96

97 7 Wybrać urządzenie, które ma zostać przeniesione na inną pozycję. Napędy Przełączniki Salon Sortuj pozycje Napęd B-Tronic 7 Napęd Centronic 8 Przesunąć wybrane urządzenie na inną pozycję za pomocą strzałek. 9 Wciśnięcie zielonego haczyka powoduje zapisanie nowej kolejności i wyjście z menu sortowania. Napęd B-Tronic Napędy Przełączniki Napęd Centronic Salon Sortuj pozycje Wciśnięcie tego przycisku powoduje powrót do ekranu startowego. Nazwa pomieszczenia: Salon Salon Sortuj odbiorniki Zmień pomieszczenie Usuń pomieszczenie 0 Usuwanie odbiorników z pomieszczeń Wcisnąć przycisk Programy i ustawienia. 97

98 Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Pomieszczenia. Odbiornik Instalacja Grupy Scenariusze funkcję Pomieszczenia 3 Zegary sterujące 4 Wybrać pomieszczenie, z którego ma zostać usunięty odbiornik. Sypialnia Salon 4 Pomieszczenia lub dodaj pomieszczenie 5 Na liście odbiorników wyświetlanej na kolejnym ekranie znajdują się wszystkie odbiorniki przypisane do danego pomieszczenia. Na przykładzie do pomieszczenia przypisany jest tylko jeden odbiornik o nazwie Przełącznik. Aby usunąć odbiornik z pomieszczenia, należy wybrać go z listy. Przełączniki 5 Sypialnia i dodaj odbiornik lub edytuj pomieszczenie 98

99 6 Wciśnięcie przycisku - powoduje usunięcie wybranego odbiornika i automatyczny powrót do listy odbiorników. Wybrany odbiornik: Przełączniki Usunąć? Usunąć odbiornik z pomieszczenia Sypialnia? 6 7 Na przykładzie usunięto jedyny odbiornik przypisany do pomieszczenia, więc lista jest pusta. 8 Wyjść z menu poprzez wciśnięcie strzałki Wstecz. 7 Sypialnia i dodaj odbiornik lub edytuj pomieszczenie 8 Zmiana nazwy pomieszczenia Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 99

100 3 Na ekranie Instalacja domowa wybrać pozycję Pomieszczenia. Odbiornik Instalacja Grupy Scenariusze funkcję Pomieszczenia 3 Zegary sterujące 4 Wybrać pomieszczenie, którego nazwa ma zostać zmieniona. Sypialnia Salon 4 Pomieszczenia lub dodaj pomieszczenie 5 Na liście odbiorników wyświetlanej na kolejnym ekranie znajdują się wszystkie odbiorniki przypisane do danego pomieszczenia. 6 Aby przejść do menu usuwania, wcisnąć przycisk z symbolem klucza. Przełączniki 5 Salon i dodaj odbiornik lub edytuj pomieszczenie 6 7 Aby zmienić nazwę pomieszczenia, należy na nią kliknąć. Nazwa pomieszczenia: Salon Salon 7 Sortuj odbiorniki Zmień pomieszczenie Usuń pomieszczenie 00

101 8 Wprowadzić nową nazwę. 9 Potwierdzić wprowadzone dane poprzez wciśnięcie zielonego haczyka. Sypialnia dzieci 8 Pomieszczenie Wprowadź nową nazwę 9 0 Nazwa pomieszczenia została zmieniona i pojawia się na liście pomieszczeń pod nową nazwą. Wyjść z menu poprzez wciśnięcie strzałki Wstecz. Sypialnia dzieci 0 Pomieszczenia Sypialnia lub dodaj pomieszczenie Usuwanie pomieszczenia Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 0

102 3 Na ekranie Instalacja domowa wybrać pozycję Pomieszczenia. Odbiornik Instalacja Grupy Scenariusze funkcję Pomieszczenia 3 Zegary sterujące 4 Wybrać pomieszczenie, który ma zostać usunięte. Sypialnia Salon 4 Pomieszczenia lub dodaj pomieszczenie 5 Na liście odbiorników wyświetlanej na kolejnym ekranie znajdują się wszystkie odbiorniki przypisane do danego pomieszczenia. 6 Aby przejść do menu usuwania, wcisnąć przycisk z symbolem klucza. Przełączniki 5 Salon i dodaj odbiornik lub edytuj pomieszczenie 6 7 Aby usunąć pomieszczenie, wcisnąć przycisk Usuń pomieszczenie. Nazwa pomieszczenia: Salon Salon Sortuj odbiorniki Zmień pomieszczenie Usuń pomieszczenie 7 0

103 8 Aby zakończyć czynność, wcisnąć przycisk z zielonym haczykiem. Po powrocie do poprzedniego menu pomieszczenie zostaje usunięte. Przypisane do niego odbiorniki, grupy, scenariusze itp. nie zostają skasowane. Są one w dalszym ciągu dostępne na odpowiednich listach wyboru i mogą zostać przypisane do innych pomieszczeń. Pomieszczenie zostanie usunięte a przyporządkowanie do zawartych w nim odbiorników anulowane. Na pewno? Usunąć pomieszczenie Salon? 8 Zegary sterujące Tworzenie/Zmiana ustawień zegarów sterujących Zachować ostrożność Aby zapewnić poprawne wykonanie poleceń czasowych dla odbiorników tego samego typu, należy utworzyć wspólną grupę. Można ją później wykorzystać w zegarach sterujących. Pozwala to zapewnić, że odbiorniki będą otrzymywały wspólnie polecenia przesuwu i przełączania. Proszę nacisnąć przycisk "Programy i ustawienia". W oknie "Programy i ustawienia" należy wybrać punkt menu "Instalacja domowa". Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 03

104 3 W oknie "Instalacja domowa" należy wybrać punkt menu "Zegary sterujące". Odbiornik Instalacja Grupy Scenariusze funkcję Pomieszczenia Zegary sterujące 3 4 Po lewej stronie pojawi się lista już istniejących zegarów sterujących. 5 Aby dodać kolejny zegar sterujący, należy nacisnąć przycisk [ + ]. Zegar 4 Zegary sterujące lub Zegar dodaj zegar sterujący 5 04

105 6 Należy nacisnąć na polu nazwy i nadać nowemu zegarowi nazwę. Na przykład: "Zegar 3" 7 Jeżeli zegar sterujący jest aktywny, to pole jest zaznaczone. Za pomocą tego ustawienia pojedyncze zegary można na stałe lub czasowo dezaktywować. 8 Należy wybrać, czy zegar sterujący ma działać w oparciu o ustawione godziny czy w oparciu o funkcję Astro Rano i Astro Wieczór. Dokładniejsze objaśnienie działania funkcji Astro można znaleźć w punkcie Funkcja Astro [} 09]. Punkty A, B, C są widoczne na wyświetlaczu jedynie, gdy zostanie wybrana funkcja Astro Rano lub Astro Wieczór. A Należy zdecydować, czy życzymy sobie czas blokady czy nie. B W razie potrzeby należy podać w tym miejscu żądany czas blokady. C Opcjonalnie można podać w tym miejscu Astro przesunięcie. 9 Określenie godziny, o której ma zostać wykonana określona czynność. 0 Należy wybrać dni tygodnia, w których zegar sterujący ma uruchomić daną czynność. Za pomocą przycisku "A" można aktywować/dezaktywować poszczególne dni. Za pomocą przycisku "B" można aktywować/dezaktywować cały tydzień. A A Należy nacisnąć na polu czynności, aby wybrać żądaną czynność. A A B A A A Nazwa Zegar 3 6 Aktywny 7 Rodzaj Czas Astro Rano 8 Astro Wieczór Aktywować czas blokady? A Czas blokady B Przesunięcie, minuty C Czas 9 Dni tygodnia Czw 0 Czynności Zegary sterujące Dodaj zegar Kopiuj zdarzenie Usuń zdarzenie Teraz należy wybrać typ czynności, którą ma sterować zegar sterujący. Odbiornik Zegar sterujący - czynności Grupa Ustaw typ czynności Scenariusz Sterowanie klimatyczne 05

106 3 Na koniec należy zdefiniować wybrany typ urządzenia. Roleta 3 Zegar sterujący - czynności Okno dachowe Ustaw typ urządzenia Aktor przełączający Żaluzja Brama Brama (impuls) 4 Należy wybrać z listy obiekt docelowy, którym ma sterować zegar sterujący. Wyświetlane są wyłącznie obiekty docelowe, które odpowiadają wybranemu uprzednio typowi urządzenia. Aby zapewnić poprawne wykonanie poleceń czasowych przez kilka odbiorników tego samego typu (przykładowo przez kilka napędów), dla odbiorników tego samego typu należy utworzyć wspólną grupę. Można ją później wykorzystać w zegarach sterujących. Pozwala to zapewnić, że odbiorniki będą otrzymywały wspólnie polecenia przesuwu i przełączania. Napęd Napęd 4 Zegar sterujący - czynności Ustaw obiekt docelowy 5 W zależności od wybranego typu urządzenia można wybrać różne czynności, które następnie będą wykonywane przez odbiornik o zadanym czasie. Wartość zadaną można ustawić za pomocą suwaka. Za pomocą przycisku "Test" można sprawdzić ustawienia. 6 Za pomocą zielonego ptaszka należy zatwierdzić ustawienia i wyjść z menu. Polecenie Góra Stop Dół POS 5 Zegar sterujący - czynności Ustaw czynność POS Wartość zadana 6 Testuj 06

107 7 Za pomocą zielonego ptaszka należy zatwierdzić ustawienia. Odbiornik : Góra : Napęd... Zegar sterujący - czynności lub dodaj czynność 7 8 Za pomocą zielonego ptaszka należy zatwierdzić ustawienia i wyjść z menu. Jeżeli nie będą dokonywane już żadne inne ustawienia, w celu ostatecznego zapisania ustawień należy wyjść za pomocą zielonego ptaszka ze wszystkich menu aż do poziomu menu podstawowego. Nazwa Zegar 3 Zegary sterujące Dodaj zegar Aktywny 8 Czynności 9 Nowy zegar sterujący jest teraz dostępny na liście zegarów sterujących. Zegar 3 9 Zegary sterujące lub Zegar dodaj zegar sterujący Zegar Usuwanie zegarów sterujących Wcisnąć przycisk Programy i ustawienia. 07

108 Na ekranie Programy i ustawienia uruchomić opcję Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Zegary sterujące. Odbiornik Instalacja Grupy Scenariusze funkcję Pomieszczenia Zegary sterujące 3 4 Wybrać zegar sterujący, który ma zostać zmieniony. Zegar 3 Zegar Zegar 4 Zegary sterujące lub dodaj zegar sterujący 08

109 Przewinąć ustawienia do samego dołu. 5 Wcisnąć przycisk Usuń zdarzenie. Nazwa Zegar 3 Zegary sterujące Dodaj zegar Aktywny POZ Dół Lista odbiorników Usuń zdarzenie 5 6 W celu potwierdzenia usunięcia wcisnąć zielony haczyk. Zegar sterujący zostanie usunięty a przyporządkowanie do zawartych w nim odbiorników anulowane. Na pewno? Usunąć zegar sterujący 3? 6 7 Usunięty zegar sterujący nie jest już widoczny na liście zegarów sterujących. Zegar Zegary sterujące Zegar 7 lub dodaj zegar sterujący Funkcja Astro Do działania funkcji Astro konieczne jest poprawne wprowadzenie lokalizacji centrali CentralControl. Można to zrobić w punkcie Ustaw lokalizację. Urządzenie B-Tronic CentralControl zgodnie z życzeniem steruje systemem inteligentnego domu za pomocą funkcji Astro, w zależności od wyliczonych czasów wschodu i zachodu słońca. Do każdego zegara sterującego można przypisać jeden z dwóch wariantów funkcji Astro: - Astro Rano - zależna od wschodu słońca - Astro Wieczór- zależna od zachodu słońca Dla każdego z dwóch wariantów dostępne są jeszcze dwa ustawienia, objaśnione dokładnie poniżej. Objaśnienie wykresów: - Żółta linia oznacza czas wschodu wzgl. zachodu słońca. - Niebieska linia oznacza czas, o którym zegar sterujący wykonuje żądaną czynność. 09

110 ASTRO RANO Astro Rano bez dalszych ustawień: Żądana czynność zostaje wykonana o wschodzie słońca. Czas zimowy Czas letni Czas zimowy Sty Lut Mar Kwi Maj Cze Lip Sie Wrz Paź Lis Gru Astro Rano z blokadą: Żądana czynność zostaje wykonana o wschodzie słońca, jednak po ustawionym czasie blokady (na przykładzie godz. 6.00). Czas zimowy Czas letni Czas zimowy Sty Lut Mar Kwi Maj Cze Lip Sie Wrz Paź Lis Gru Czas blokady Astro Rano z przesunięciem: Żądana czynność nie zostaje wykonana o wschodzie słońca, lecz z przesunięciem o ustawioną wartość Astro Przesunięcie. Na przykładzie ustawione przesunięcie wynosi godzinę. Czynność zostaje w tym przypadku wykonana nie o godzinie 7.00 (wschód słońca), lecz o godzinę później, o godz Czas zimowy Czas letni Czas zimowy Sty Lut Mar Kwi Maj Cze Lip Sie Wrz Paź Lis Gru ASTRO WIECZÓR Astro Wieczór bez dalszych ustawień: Żądana czynność zostaje wykonana o zachodzie słońca. Czas zimowy Czas letni Czas zimowy Sty Lut Mar Kwi Maj Cze Lip Sie Wrz Paź Lis Gru Astro Wieczór z blokadą: Żądana czynność zostaje wykonana o zachodzie słońca, jednak przed ustawionym czasem blokady (na przykładzie godz. 8.00). Czas zimowy Czas letni Czas zimowy Sty Lut Mar Kwi Maj Cze Lip Sie Wrz Paź Lis Gru Czas blokady Astro Wieczór z przesunięciem: Żądana czynność nie zostaje wykonana o zachodzie słońca, lecz z przesunięciem o ustawioną wartość Astro Przesunięcie. Na przykładzie ustawione przesunięcie wynosi godzinę. Czynność zostaje w tym przypadku wykonana nie o godzinie 9.00 (zachód słońca), lecz o godzinę wcześniej, o godz Czas zimowy Czas letni Czas zimowy Sty Lut Mar Kwi Maj Cze Lip Sie Wrz Paź Lis Gru 0

111 Sterowanie klimatyczne Ustawienia dla siłownika grzejnikowego Należy pamiętać, że wszystkie siłowniki grzejnikowe w danym pomieszczeniu automatycznie tworzą wspólną strefę klimatyczną i są sterowane razem. Pojedyncza regulacja jest możliwa wyłącznie za pomocą przycisków "+" oraz " " na siłowniku grzejnikowym. Proszę nacisnąć przycisk "Programy i ustawienia". W oknie "Programy i ustawienia" należy wybrać punkt menu "Instalacja domowa". Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W oknie "Instalacja domowa" należy wybrać punkt menu Sterowanie klimatyczne. Grupy Instalacja Scenariusze funkcję Zegary sterujące Sterowanie klimatyczne 3

112 4 Po lewej stronie pojawi się lista już istniejących stref klimatycznych. 5 Należy wybrać strefę klimatyczną, w której chcemy skonfigurować plan ogrzewania. Salon Pokój dziecięcy 5 Strefy klimatyczne żądaną strefę klimatyczną 4 Konfiguracje poszczególnych ustawień Ustaw temperaturę Eco Ustaw temperaturę Komfort Zastosuj dane strefy klimatycznej Przywróć wartości domyślne Aktywacja/dezaktywacja sterowania czasowego Edytuj sterowanie czasowe Ustaw temperaturę Eco Nacisnąć przycisk "Temperatura Eco". Temperatura Eco Salon Temperatur Komfort planu ogrzewania Zastosuj dane strefy klimatycznej Przywróć wartości domyślne Za pomocą pól dotykowych A i B można zmienić liczbę stopni temperatury Eco. Za pomocą zielonego ptaszka należy zatwierdzić ustawienia i wyjść z menu. Jeżeli nie będą dokonywane już żadne inne ustawienia, w celu ostatecznego zapisania ustawień należy wyjść za pomocą zielonego ptaszka ze wszystkich menu aż do poziomu menu podstawowego. A B Temperatura Eco

113 Ustaw temperaturę Komfort Nacisnąć przycisk "Temperatura Komfort". Temperatura Eco Temperatur Komfort Salon planu ogrzewania Zastosuj dane strefy klimatycznej Przywróć wartości domyślne Za pomocą pól dotykowych A i B można zmienić liczbę stopni temperatury Komfort. Za pomocą zielonego ptaszka należy zatwierdzić ustawienia i wyjść z menu. Jeżeli nie będą dokonywane już żadne inne ustawienia, w celu ostatecznego zapisania ustawień należy wyjść za pomocą zielonego ptaszka ze wszystkich menu aż do poziomu menu podstawowego. A B Temperatura Komfort Zastosuj dane strefy klimatycznej Nacisnąć przycisk "Zastosuj dane strefy klimatycznej". Temperatura Eco Temperatur Komfort Salon planu ogrzewania Zastosuj dane strefy klimatycznej Przywróć wartości domyślne Należy wybrać strefę klimatyczną do skopiowania. Pokój dziecięcy Kopiuj dane strefy klimatycznej strefę klimatyczną do skopiowania 3

114 3 Za pomocą zielonego ptaszka należy zatwierdzić ustawienia i wyjść z menu. Jeżeli nie będą dokonywane już żadne inne ustawienia, w celu ostatecznego zapisania ustawień należy wyjść za pomocą zielonego ptaszka ze wszystkich menu aż do poziomu menu podstawowego. Zostaną zastosowane dane ze strefy klimatycznej "Pokój dziecięcy". Na pewno? Nadpisać dane dla strefy klimatycznej "Salon"? 3 Przywróć wartości domyślne Użytkownik ma możliwość przywrócenia wartości domyślnych dla wszystkich ustawień. W tym celu należy nacisnąć przycisk "Przywróć wartości domyślne". Temperatura Eco Temperatur Komfort Salon planu ogrzewania Zastosuj dane strefy klimatycznej Przywróć wartości domyślne Za pomocą zielonego ptaszka należy zatwierdzić ustawienia i wyjść z menu. Jeżeli nie będą dokonywane już żadne inne ustawienia, w celu ostatecznego zapisania ustawień należy wyjść za pomocą zielonego ptaszka ze wszystkich menu aż do poziomu menu podstawowego. Zostaną przywrócone wartości domyślne dla strefy klimatycznej. Na pewno? Zresetować strefę klimatyczną "Salon"? Aktywacja/dezaktywacja sterowania czasowego Jeżeli sterowanie czasowe jest aktywne, to pole musi być zaznaczone. Za pomocą tego ustawienia sterowanie czasowe można na stałe lub czasowo dezaktywować. Zastosuj dane strefy klimatycznej Przywróć wartości domyślne Salon planu ogrzewania Sterowanie czasowe aktywne Edytuj sterowanie czasowe 4

115 Edytuj sterowanie czasowe Nacisnąć przycisk "Edytuj sterowanie czasowe". Salon Zastosuj dane strefy klimatycznej Przywróć wartości domyślne planu ogrzewania Sterowanie czasowe aktywne Edytuj sterowanie czasowe Po lewej stronie pojawi się lista już istniejących faz ogrzewania. 3 Nacisnąć przycisk "[Pon-Sob] 6:00 Komfort". [Pon-Sob] 06:00 Komfort 3 faz ogrzewania [Pon-Sob] :30 Eco 4 W tym miejscu definiuje się dni dla fazy ogrzewania. 5 W tym miejscu definiuje się czas przełączania dla fazy ogrzewania. 6 W tym miejscu definiuje się tryb temperatury dla fazy ogrzewania. 7 W tym miejscu można usunąć czas przełączania. 8 Za pomocą zielonego ptaszka należy zatwierdzić ustawienia i wyjść z menu. Jeżeli nie będą dokonywane już żadne inne ustawienia, w celu ostatecznego zapisania ustawień należy wyjść za pomocą zielonego ptaszka ze wszystkich menu aż do poziomu menu podstawowego. Pon-Sob 06:00 Komfort Usuń czas przełączania fazy ogrzewania 8 Ustaw język obsługi Wcisnąć przycisk Programy i ustawienia. 5

116 Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać Ustaw język obsługi. Ustaw język obsługi 3 Ustawienia sieciowe żądaną pozycję menu Data / Czas Ustaw miejscowość docelową pogody Ustawienia ekranu 4 Wybrać w menu żądany język obsługi. 5 Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu. Deutsch English Francais Nederlands 4 Język żądany język Italiano 5 6

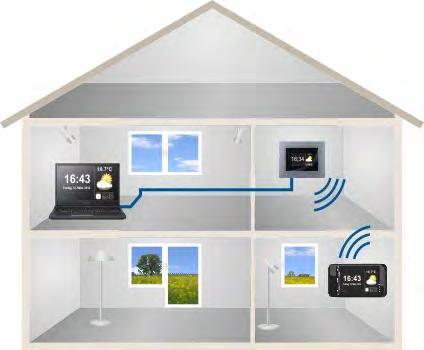

117 Ustawienia sieciowe Urządzenie B-Tronic CentralControl oferuje wszystkie funkcje inteligentnego domu nawet bez połączenia z internetem. Urządzenie B-Tronic CentralControl oferuje wszystkie funkcje inteligentnego domu nawet bez połączenia z internetem. Aby móc z nich korzystać, należy upewnić się, że urządzenie B-Tronic CentralControl jest podłączone do sieci, dostępne jest podłączenie z internetem oraz ustawiono właściwy czas. Należy wziąć pod uwagę, że w zależności od warunków umowy z dostawcą usług internetowych, może się to wiązać z dodatkowymi kosztami. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać Ustawienia sieciowe. Ustaw język obsługi Ustawienia sieciowe 3 żądaną pozycję menu Data / Czas Ustaw miejscowość docelową pogody Ustawienia ekranu 7

118 4 Można teraz zmienić nazwę urządzenia B-Tronic CentralControl. 5 Wybór dla Accesspoint (WLAN konfiguracyjny B-Tronic CentralControl. Dostępny wyłącznie w CC3) Ethernet (instalacja sieci przez kabel sieciowy) lub WiFi (instalacja sieci WLAN / bezprzewodowej). Nazwa hosta CentralControl Interfejs 4 Sieć sieci 6 SSID = Identyfikator sieci (wymagany wyłącznie w przypadku połączeń WiFi / WLAN) Do wyboru dostępne są wyłącznie sieci oznaczone zielonym symbolem. Aktywacja Accesspoint Ethernet WiFi 5 Dane dostępowe WiFi Wprowadzanie ręczne Sieć SSID / Nazwa sieci sieć beckernet 6 7 Klucz = Hasło (wymagany wyłącznie w przypadku połączeń WiFi / WLAN) Należy pamiętać, że centrala może zostać podłączona do sieci poprzez WiFi / WLAN wyłącznie wówczas, gdy w routerze włączone jest szyfrowanie WPA. W sieciach prywatnych aktywowana jest zazwyczaj automatyczna funkcja DHCP. Jeżeli jest inaczej, dane wymagane w polach 9, 0, i można otrzymać od administratora sieci. Aby mieć pewność, że centrala CentralControl nie będzie stosować przy każdym uruchomieniu innego adresu IP, należy przypisać urządzeniu stały adres IP. (wybór w 8 = ręczny oraz wprowadzenie informacji wymaganych w polach 9, 0, i. Po zakończeniu konfiguracji część danych wyświetlana jest również w punkcie Informacje o systemie [} 47]. 3 Jeżeli za pomocą standardowego sterownika WLAN nie uda się nawiązać połączenia z siecią WLAN, należy przetestować alternatywny sterownik WLAN. Funkcja dostępna wyłącznie w modelu CC5. 4 Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu. Klucz / Hasło (PSK) sieci Automatyczny (DHCP) Ręczny Adres IP Maska sieci Brama sieciowa Nameserver Wersja sterownika WLAN Zmiana wymaga ponownego uruchomienia 4 Standard 3 Alternatywny 8

119 Data / Czas Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać pozycję Data / Czas. Ustaw język obsługi Ustawienia sieciowe żądaną pozycję menu Data / Czas 3 Ustaw miejscowość docelową pogody Ustawienia ekranu 9

120 4 Określić, czy czas ma być aktualizowany automatycznie przez internet czy też ustawiany ręcznie. Do automatycznego pobierania czasu i daty, centrala wymaga połączenia z internetem. 5 Ręczne ustawienie czasu. Nie dotyczy, gdy w punkcie 4 wybrano opcję Automatyczny. Czas automatyczny (NTP) ręczny 4 Data / Czas Ustawienia 6 Ręczne ustawienie daty. Nie dotyczy, gdy w punkcie 4 wybrano opcję Automatyczny. 7 Ustawienie formatu, w jakim ma być wyświetlany czas. 8 Ustawienie formatu, w jakim ma być wyświetlana data. Czas Data 5 9 Ustawienie strefy czasowej. 6 0 Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu. Format czasu 7 Format daty 8 Strefa czasowa 0 Berlin 9 Ustaw miejscowość docelową pogody Funkcja wyświetlania informacji pogodowych wymaga połączenia z internetem. Aby urządzenie B-Tronic CentralControl wskazywało prawidłowe informacje o pogodzie, niezbędne jest podanie właściwej miejscowości. Jeżeli dana miejscowość nie jest dostępna na liście wyboru, należy wybrać najbliższe większe miasto. Wcisnąć przycisk Programy i ustawienia. 0

121 Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać Ustaw miejscowość docelową pogody. Ustaw język obsługi Ustawienia sieciowe żądaną pozycję menu Data / Czas Ustaw miejscowość docelową pogody3 Ustawienia ekranu 4 Miejscowość ustawiona aktualnie dla informacji pogodowych zostaje wyświetlona na ekranie. 5 Aby zmienić miejscowość, wcisnąć pole z jej nazwą. Miejscowość: 4 Sinn, Germany 5 Opcje Pogoda Miejscowość dla wskazań pogody Wstaw z danych lokalizacji 6 Wprowadzić żądaną miejscowość. Nie należy stosować znaków specjalnych. Przykład: - nazwa München zostaje zapisana jako Muenchen - nazwa Orléans zostaje zapisana jako Orleans Paris 6 Wyszukaj miejscowość Podaj miejscowość 7 Potwierdzić wprowadzone dane poprzez wciśnięcie zielonego haczyka. 7

122 8 Jeżeli wprowadzona nazwa daje więcej wyników, wyświetlana jest lista dostępnych miejscowości. Wybrać żądaną miejscowość. Do działania funkcji Astro konieczne jest poprawne wprowadzenie lokalizacji centrali CentralControl. Można to zrobić w punkcie Ustaw lokalizację. 9 Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu. 8 Znalezione miejscowości swoją miejscowość 9 0 Opcjonalnie, Miejscowość docelową pogody można także przejąć z aktualnie ustawionej lokalizacji. Aby to zrobić, wystarczy wcisnąć przycisk Wstaw z danych lokalizacji. Potwierdzić wprowadzone dane poprzez wciśnięcie zielonego haczyka. Miejscowość: Opcje Paris Pogoda Miejscowość dla wskazań pogody Wstaw z danych lokalizacji 0 Po wprowadzeniu miejscowości przez centralę, ekran powraca automatycznie do poprzedniego menu. Ustawienia sieciowe Data / Czas żądaną pozycję menu Ustaw miejscowość docelową pogody Lokalizacja Ustawienie lokalizacji Ustawienie ma wpływ na stosowaną strefę czasową i funkcję Astro. Wcisnąć przycisk Programy i ustawienia.

123 Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać pozycję Lokalizacja. Ustawienia sieciowe Data / Czas żądaną pozycję menu Ustaw miejscowość docelową pogody Lokalizacja 3 Wciśnięcie odpowiedniego przycisku powoduje przejście do podmenu. 4 Informacja o aktualnej lokalizacji 5 Wybór lokalizacji bez połączenia z internetem 6 Ręczne wprowadzenie lokalizacji za pomocą geodanych 7 Opcjonalne ustawienie lokalizacji jako miejscowości docelowej dla informacji pogodowych Aktualna lokalizacja Sinn Ustaw lokalizację 4 Lokalizacja żądaną pozycję menu z listy lokalnej 5 Ustaw ręcznie 6 Opcje Ustaw jako miejscowość docel. 7 4a W tym miejscu można zapoznać się ze wszystkimi szczegółami lokalizacji. 4b Wyjść z menu poprzez wciśnięcie przycisku Wstecz. Nazwa lokalizacji 4a Szczegóły lokalizacji Region Strefa czasowa 4b Szerokość geograficzna 3

124 5a Wybrać lokalizację. 5b Potwierdzić wprowadzone dane poprzez wciśnięcie zielonego haczyka. 5a Wyszukaj lokalizację Wyszukaj lokalizację online 5b 5c Wybrać najbliższą miejscowość. 5d Potwierdzić wprowadzone dane poprzez wciśnięcie zielonego haczyka. 5c Lokalizacja swoją lokalizację 5d 5e Następuje wyświetlenie aktualnych ustawień. 5f W tym miejscu można ew. zdecydować o zachowaniu aktualnej strefy czasowej lub przejęciu aktualnych danych lokalizacji. 5g Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu. Aktualna strefa czasowa Strefa czasowa lokalizacji 5e Lokalizacja Zachowaj akt. strefę czas. Wstaw z danych lokalizacji 5f 5g 6a Podać szerokość geograficzną. 6b Podać długość geograficzną. Szerokość geograficzna Podaj lokalizację 6c Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu. Dozwolone wartości: do a Podaj współrzędne Długość geograficzna lokalizacji Dozwolone wartości: do c 6b 4

125 7a Opcjonalnie możliwe jest przejęcie lokalizacji jako miejscowości docelowej dla informacji pogodowych. Aby to zrobić, wystarczy wcisnąć przycisk Ustaw jako miejscowość docel.. Ustawienie ma wpływ na stosowaną strefę czasową i funkcję Astro. 7b Wyjść z menu poprzez wciśnięcie przycisku Wstecz. Aktualna lokalizacja Aachen Ustaw lokalizację z listy lokalnej Lokalizacja żądaną pozycję menu Ustaw ręcznie Opcje Ustaw jako miejscowość docel. 7a 7b Ustawienia ekranu Te ustawienia są dostępne wyłącznie w modelu CC5. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać Ustawienia ekranu". Ustawienia ekranu 3 żądaną Opcje automatyczne pozycję menu Dane dostępowe Sichern + Wiederherstellen 5

126 4 Określić, czy czas na ekranie startowym ma być wskazywany na zegarze cyfrowym czy analogowym. 5 Określić, czy informacje pogodowe mają być wyświetlane na ekranie startowym. Do wskazywania informacji pogodowych niezbędne jest połączenie z internetem. Wskaźnik czasu 4 Ekran 6 Aby dostosować jasność ekranu LCD, wcisnąć przycisk Jasność LCD. Wyświetlać pogodę? Tak Nie 5 Jasność LCD 6 Ekran startowy Ekran wył. Komunikaty systemowe Pokaż wyskakujące wskaz. Ukryte wskazówki Następuje przejście do podmenu, w którym można dokonać następujących ustawień: A Dopasować jasność za pomocą Suwaka regulacyjnego. Jasność LCD B Potwierdzić ustawienia za pomocą zielonego haczyka, wyjść z podmenu i powrócić do menu "Ustawienia ekranu". Jasność ekranu A B 7 Urządzenie CentralControl można ustawić w taki sposób, aby po określonym czasie wyświetlacz zawsze przełączał się do ekranu startowego. Aby włączyć lub wyłączyć tę funkcję oraz dostosować czas do przełączenia ekranu, należy wybrać opcję Ekran startowy. Wskaźnik czasu Ekran Wyświetlać pogodę? Tak Nie Jasność LCD Ekran startowy 7 Ekran wył. Komunikaty systemowe Pokaż wyskakujące wskaz. Ukryte wskazówki 6

127 Następuje przejście do podmenu, w którym można dokonać następujących ustawień: A Aktywacja/dezaktywacja funkcji automatycznego przełączania do ekranu startowego. B Czas (w sekundach), po upływie którego następuje automatyczne przełączenie do ekranu startowego. C Przycisk wydłużenia czasu. D Przycisk skrócenia czasu. E Potwierdzić ustawienia za pomocą zielonego haczyka, wyjść z podmenu i powrócić do menu "Ustawienia ekranu". Aktywuj Sekundy: A B C D Ekran startowy Czas do wyłączenia ekranu E 8 Urządzenie CentralControl można ustawić w taki sposób, aby po określonym czasie wyświetlacz zawsze przełączał się do czarnego ekranu. Aby włączyć lub wyłączyć tę funkcję oraz dostosować czas do przełączenia ekranu, należy wybrać opcję Ekran startowy. Wskaźnik czasu Wyświetlać pogodę? Tak Nie Ekran Jasność LCD Ekran startowy Ekran wył. 8 Komunikaty systemowe Pokaż wyskakujące wskaz. Ukryte wskazówki Następuje przejście do podmenu, w którym można dokonać następujących ustawień: A Aktywacja/dezaktywacja funkcji automatycznego przełączania do czarnego ekranu. B Czas (w sekundach), po upływie którego pojawia się automatycznie czarny ekran. C Przycisk wydłużenia czasu. D Przycisk skrócenia czasu. E Potwierdzić ustawienia za pomocą zielonego haczyka, wyjść z podmenu i powrócić do menu "Ustawienia ekranu". Aktywuj Sekundy: A B C D Ekran startowy Czas do powrotu do ekranu startowego E 7

128 9 Aktywacja/dezaktywacja wyskakujących wskazówek. Wskaźnik czasu Ekran Wyświetlać pogodę? Tak Nie Jasność LCD Ekran startowy Ekran wył. Komunikaty systemowe Pokaż wyskakujące wskaz. 9 Ukryte wskazówki 0 Aby przejrzeć wskazówki, które zostały wyświetlone, wcisnąć przycisk Ukryte wskazówki. Wskaźnik czasu Ekran Wyświetlać pogodę? Tak Nie Jasność LCD Ekran startowy Ekran wył. Komunikaty systemowe Pokaż wyskakujące wskaz. Ukryte wskazówki 0 A Po wybraniu żądanej wskazówki pojawiają się dalsze informacje. Odbiornik "... A Ukryte wskazówki pozycję 8

129 Dla wybranej wskazówki dostępne są także niżej wymienione informacje. B Kod Informacja dla serwisu w razie usterki C Pokaż ponownie Wciśniecie tego przycisku powoduje, że wskazówka będzie w przyszłości wyświetlana na liście wskazówek. 0 Wciśnięcie strzałki "Wstecz" powoduje powrót do poprzedniego menu. Code: deviced-3, Odbiornik... nie zgłasza się lub znajduje się poza zasięgiem sygnału radiowego Pokaż wskazówkę ponownie C 0 B Wskazówka Tworzenie ulubionych Proszę nacisnąć przycisk "Programy i ustawienia". W oknie "Programy i ustawienia" należy wybrać punkt menu "". Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W oknie "" należy wybrać punkt menu "Ulubione". Ulubione 3 Opcje automatyczne Dostęp zdalny żądany punkt menu Zapisz + Przywróć 9

130 4 Aby ulubione pojawiły się na ekranie startowym pole musi być zaznaczone. 5 Należy wybrać przycisk ulubione. Zastosuj ulubione 4 Ulubione (nieużywany) 5 przycisków ulubione (nieużywany) (nieużywany) 6 Należy nacisnąć na polu nazwy i nadać nowemu przyciskowi ulubione nazwę. Na przykład: "Wszystkie rolety w dół" 7 Należy nacisnąć na polu czynności, aby wybrać żądaną czynność. Nazwa Ulubione Wszystkie rolety w dół 6 Utwórz ulubione Czynność Czynność 7 Kolor 8 Teraz należy wybrać typ czynności, którą ma sterować przycisk ulubione. Odbiornik Ulubione - czynności Grupa 8 Ustaw typ czynności Pomieszczenie Scenariusz 9 Na koniec należy zdefiniować wybrany typ urządzenia. Roleta 9 Ulubione - czynności Okno dachowe Ustaw typ urządzenia Aktor przełączający Aktor ściemniający 30

131 0 Należy wybrać z listy obiekt docelowy, którym ma sterować przycisk ulubione. Wyświetlane są wyłącznie obiekty docelowe, które odpowiadają wybranemu uprzednio typowi urządzenia. Wszystkie rolety 0 Ulubione - czynności Napędy Ustaw obiekt docelowy Należy nacisnąć na polu czynności, aby wybrać żądaną czynność. Pokaż obsługę Ulubione - czynności Ustaw czynność Ustaw typ czynności W zależności od wybranego typu urządzenia można wybrać różne czynności, które następnie będą wykonywane przez odbiornik. 3 Za pomocą zielonego ptaszka należy zatwierdzić ustawienia i wyjść z menu. Polecenie Góra Stop Dół POS POS Ulubione - czynności Ustaw czynność 3 Wartość zadana 4 Należy wybrać symbol, który ma pojawić się na ekranie startowym. Ulubione - czynności Ustaw 4 symbol 3

132 5 Wybierając "Brak przełącznika" zostanie pozostawiona ta jedna czynność. Wybierając "Ulubiony jako przełącznik" do przycisku ulubione można przypisać kolejną czynność np. w górę. Czynności te wykonywane są na przemian. Brak przełącznika Ulubiony jako przełącznik 5 Ulubione - czynności Ustawić ulubiony jako przełącznik? 6 Należy wybrać kolor ramki dla przycisku ulubione. 7 Za pomocą zielonego ptaszka należy zatwierdzić wybór. Biały Ulubione Czerwony Żółty Ustaw kolor Zielony Niebieski Fioletowy 6 7 Różowy 8 Za pomocą zielonego ptaszka należy zatwierdzić ustawienia i wyjść z menu. Nazwa Ulubione Wszystkie rolety w dół Edytuj ulubiony Czynność Czynność 8 Kolor Przycisk ulubione pojawia się teraz na ekranie startowym. 3

133 Usuwanie ulubionych Proszę nacisnąć przycisk "Programy i ustawienia". W oknie "Programy i ustawienia" należy wybrać punkt menu "". Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W oknie "" należy wybrać punkt menu "Ulubione". Ulubione 3 Opcje automatyczne Dostęp zdalny żądany punkt menu Zapisz + Przywróć 4 Należy wybrać przycisk ulubione, który chcemy usunąć. Zastosuj ulubione Ulubione Wszystkie rolety w dół 4 przycisków ulubione (nieużywany) (nieużywany) 33

134 5 Nacisnąć na polu "Usuń ulubiony". Czynność Czynność Ulubione Edytuj ulubione Kolor Usuń ulubiony 5 6 Za pomocą zielonego ptaszka należy zatwierdzić ustawienia i wyjść z menu. Ulubiony zostanie usunięty, a przyporządkowanie do powiązanych z nim czynności anulowane. Na pewno? Usunąć ulubiony "Wszystkie rolety w dół"? 6 7 Należy opuścić stronę naciskając na przycisku "Strona startowa". Zastosuj ulubione (nieużywany) Ulubione przycisków ulubione (nieużywany) (nieużywany) 7 Przycisk ulubione został usunięty i nie ma go już na stronie startowej. 34

135 Wyświetlanie wskazówek W przypadku wystąpienia błędów CentralControl generuje, wyświetla i protokołuje wskazówki. W przypadku wystąpienia błędu pojawia się wyskakujące okienko ze wskazówką. A Nie pokazuj więcej tej wskazówki Jeżeli wskazówka ma przestać być wyświetlana, należy zaznaczyć to pole. B Naciśnięcie tego przycisku powoduje zaktualizowanie i wyświetlenie listy wskazówek. C Naciśnięcie przycisku "Wstecz" powoduje wyjście z wyskakującego okienka wskazówek i powrót do poprzedniego menu. Wskazówka Odbiornik "Napęd B-Tronic" rozpoznał przeszkodę.0.05, 0:0 A Nie pokazuj więcej tej wskazówki B C Lista wskazówek Wcisnąć przycisk Mój dom. Na ekranie Mój dom wybrać opcję Aplikacje. Aplikacje Mój dom Grupy Scenariusze Salon 3 Na ekranie Aplikacje uruchomić opcję Lista wskazówek. Kamery Aplikacje Radio aplikację Lista wskazówek 3 35

136 4 Po wskazaniu żądanej wskazówki pojawiają się dalsze informacje. Odbiornik "... 4 Lista wskazówek pozycję A Kod Informacja dla serwisu w razie usterki B Ignoruj wskazówkę Wciśnięcie tego przycisku powoduje, że wskazówka nie będzie w przyszłości wyświetlana. C Wciśnięcie tego przycisku powoduje aktualizację i wyświetlenie listy wskazówek. D Wciśnięcie strzałki Wstecz powoduje powrót do poprzedniego menu. Czas:.09.03, 3:7 Code: deviced-3, Odbiornik... nie zgłasza się lub znajduje się poza zasięgiem sygnału radiowego A Wskazówka Ignoruj wskazówkę B C D Opcja automatyczna - funkcja Urlop Aby w czasie nieobecności użytkownika ewentualni obserwatorzy mieli wrażenie, że napędy nie działają automatycznie, lecz są sterowane ręcznie, urządzenie CentralControl wyposażone jest w funkcję Urlop. Po aktywacji tej funkcji, zaprogramowane czasy przełączania zostają każdego dnia przesunięte o losowo wybrany czas. Przesunięcie czasowe można ustalić w menu Funkcja Urlop. Ustawiony czas to wartość, o którą czas przełączania może zostać maksymalnie przesunięty w tył lub w przód. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 36

137 3 W menu konfiguracji wybrać Opcje automatyczne. Ustawienia ekranu Opcje automatyczne 3 żądaną pozycję menu Dane dostępowe Sichern + Wiederherstellen 4 Wybrać opcję Funkcja Urlop. Funkcja Urlop 4 Wewnętrzna funkcja pamięci Opcje automatyczne żądaną pozycję menu Za pomocą przycisków dotykowych A i B można zmienić długość przesunięcia urlopowego. Przykład: W przypadku czasu przełączania ustawionego na godzinę 8:00 oraz przesunięcia urlopowego wynoszącego 5 minut, ustawiona funkcja automatyczna zostaje wykonana pomiędzy godziną 7:45 a 8:5. Minuty: A Funkcja Urlop Losowy, dodatkowy przedział czasowy dla 5 Wyjść z menu poprzez wciśnięcie zielonego haczyka. B funkcji zegara 5 37

138 Opcja automatyczna wewnętrzna funkcja pamięci Urządzenie B-Tronic CentralControl pozwala na konfigurację wielu funkcji czasowych. W instalacjach, w których centrala montowana jest w późniejszym czasie, w napędach mogą być dostępne ustawione wcześniej funkcje pamięci. Aby ustawiać wszystkie funkcje czasowe za pomocą centrali, w opcji Wewnętrzna funkcja pamięci można wyłączyć czasy zaprogramowane w pamięci napędów. Należy pamiętać, że funkcja pamięci zostaje wyłączona w danym napędzie dopiero wówczas, gdy zostaje on przełączony za pośrednictwem centrali do trybu ręcznego (napęd potwierdza poprzez klak ). Zostaje ona wyłączona przy każdym przełączeniu do trybu ręcznego (zob. Przełączanie Tryb ręczny / Tryb automatyczny). Funkcja pamięci napędów może być aktywowana w dowolnym momencie za pomocą pilota ręcznego. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać Opcje automatyczne. Ustawienia ekranu żądaną Opcje automatyczne 3 pozycję menu Dane dostępowe Sichern + Wiederherstellen 38

139 4 Wybrać opcję Wewnętrzna funkcja pamięci. Funkcja Urlop Wewnętrzna funkcja pamięci 4 Opcje automatyczne żądaną pozycję menu 5 Za pomocą przycisku ekranowego można aktywować/dezaktywować wewnętrzną funkcję pamięci. 6 Wyjść z menu poprzez wciśnięcie zielonego haczyka. Dezaktywuj 5 Wewnętrzna funkcja pamięci Wewnętrzna funkcja pamięci w odbiornikach 6 Opcja automatyczna - Automatyka okien dachowych Dla okien dachowych można ustawić czas, po upływie którego, zgodnie z życzeniem, nastąpi automatyczne zamknięcie z pozycji pośredniej. Warunkiem działania funkcji jest zaprogramowanie pozycji pośredniej. Czasu wyzwolenia zamykania nie można ustawiać indywidualnie i odnosi się on do wszystkich okien czasowych. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 39

140 3 W menu konfiguracji wybrać Opcje automatyczne. Ustawienia ekranu Opcje automatyczne 3 żądaną pozycję menu Dane dostępowe Sichern + Wiederherstellen 4 Wybrać opcję "Automatyka okien dachowych". Funkcja Urlop Opcje automatyczne Wewnętrzna funkcja pamięci żądaną pozycję menu Automatyka okien dachowych 4 Za pomocą przycisków dotykowych A i B można zmienić czas automatycznego zamykania. 5 Wyjść z menu poprzez wciśnięcie zielonego haczyka. Minuty: A Automatyka okien dachowych Czas do automatycznego B zamknięcia okien dachowych 5 Dostęp zdalny W celu uzyskania dostępu do CentralControl spoza sieci domowej, na przykład za pomocą telefonu komórkowego, konieczna jest rejestracja centrali na serwerze Becker. Niezbędny jest do tego kod rejestracyjny, który można wygenerować zgodnie z opisem poniżej. Wcisnąć przycisk Programy i ustawienia. 40

141 Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać Dostęp zdalny. Ustawienia ekranu żądaną Opcje automatyczne pozycję menu Dostęp zdalny 3 Zapisywanie i przywracanie ustawień 4 Wcisnąć przycisk Generuj kod rejestracyjny. Do uzyskania dostępu do Dostęp zdalny bramy sieciowej potrzebny jest kod rejestracyjny. Uzyskaj dostęp do bramy sieciowej B-Tronic Wygenerować i wyświetlić kod rejestracyjny? 4 5 Trwa generowanie kodu rejestracyjnego. Dostęp zdalny Kod dostępowy 5 4

142 6 Kod zostaje wyświetlony na kolejnym ekranie. Należy go zapisać. Będzie on potrzebny podczas rejestracji na serwerze BECKER i nie może zostać wygenerowany ponownie. Rejestrację można przeprowadzić przez internet z poziomu komputera lub telefonu komórkowego. Czynność tę opisano w punkcie Rejestracja urządzenia CentralControl na serwerze Becker w celu dostępu zdalnego [} 48]. 7 Wciśnięcie zielonego haczyka powoduje wyjście z menu. Kod dostępowy brzmi: heregeye-7 6 Dostęp zdalny Kod dostępowy 7 Zapisywanie i przywracanie ustawień Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać Zapisz + Przywróć. Ustawienia ekranu żądaną Opcje automatyczne pozycję menu Dane dostępowe Zapisywanie i przywracanie ustawień 3 4

143 Określić, jaka czynność ma być wykonana w następnej kolejności: A Przywrócenie wszystkich ustawień urządzenia CentralControl z poprzedniego zapisu. Należy pamiętać, że WSZYSTKIE ustawienia, scenariusze i grupy, zegary sterujące itp. zostają nadpisane przez przywrócone ustawienia. Utracone zostają także informacje o dodanych lub usuniętych w międzyczasie odbiornikach. B Zapisanie aktualnych ustawień urządzenia CentralControl. Należy pamiętać, że zastępują one dotychczasowy zapis ustawień. Ostatni zapis dnia 6..0 o godz. 4:4 Przywrócić ustawienia? Zapisać teraz? A B Zapis Zapisz lub przywróć ustawienia C C Wciśnięcie strzałki Wstecz powoduje powrót do poprzedniego menu bez podjęcia jakichkolwiek działań. Po wciśnięciu pozycji Przywróć ustawienia można wybrać jedną z dwóch opcji: A Wciśnięcie czerwonego krzyżyka anuluje proces przywracania ustawień. B Wciśnięcie zielonego haczyka potwierdza ustawienia. Aktualne ustawienia zostają nadpisane przez ustawienia z wcześniejszego zapisu, po czym następuje automatyczne ponowne uruchomienie centrali. Zapis został wczytany. Aby zastosować ustawienia należy ponownie uruchomić urządzenie. Ponowne uruchomienie Uruchomić system ponownie? A B Aktualizacja Dla urządzenia B-Tronic CentralControl dostępne są rozmaite aktualizacje. Najłatwiej zainstalować je w centrali wprost z internetu. Jeżeli centrala nie dysponuje dostępem do internetu, można alternatywnie pobrać aktualizację ręcznie. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 43

144 3 W menu konfiguracji wybrać pozycję Aktualizacja. Dane dostępowe Zapisz + Przywróć żądaną Aktualizacja 3 pozycję menu Ustawienia fabryczne Ponowne uruchomienie 4 W lewym oknie pojawia się informacja o dostępności bądź niedostępności nowej aktualizacji. 5 Aby zainstalować aktualizację, wcisnąć przycisk Pobierz teraz. Dostępna nowa wersja. Proces aktualizacji potrwa kilka minut 4 Aktualizacja Aktualizacja i nie należy oprogramowania systemo go przerywać! Pobrać i zainstalować teraz? 5 6 W zależności od prędkości łącza internetowego, pobranie oraz instalacja aktualizacji może potrwać kilka minut. Po pomyślnej instalacji następuje automatyczne ponowne uruchomienie centrali, po którym jest ona w pełni gotowa do pracy. Pobieranie Trwa pobieranie 6 Ustawienia fabryczne Wcisnąć przycisk Programy i ustawienia. 44
