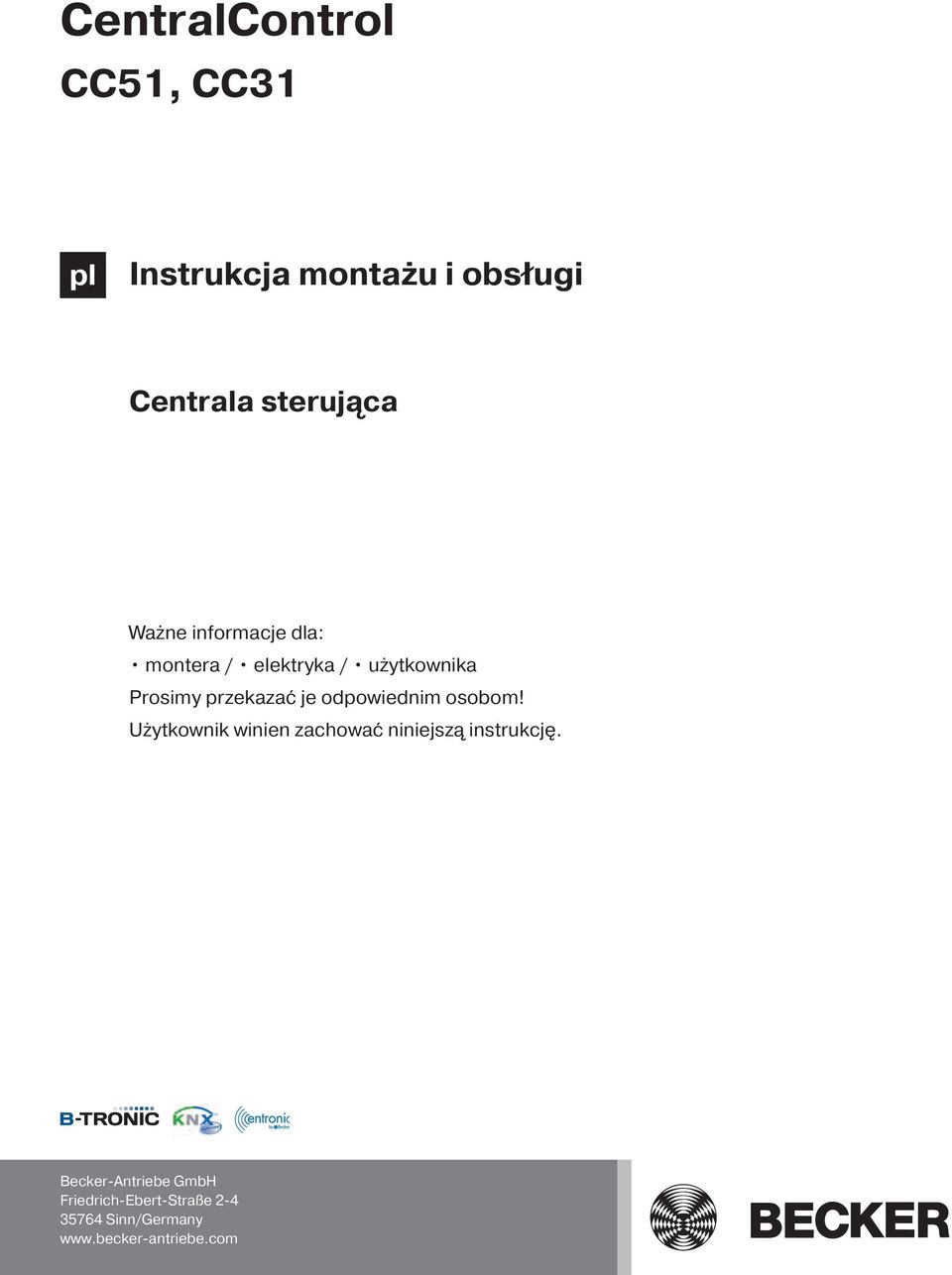

1 CentralControl CC5, CC3 pl Instrukcja montażu i obsługi Centrala sterująca Ważne informacje dla: montera / elektryka / użytkownika Prosimy przekazać je odpowiednim osobom! Użytkownik winien zachować niniejszą instrukcję. Becker-Antriebe GmbH Friedrich-Ebert-Straße Sinn/Germany

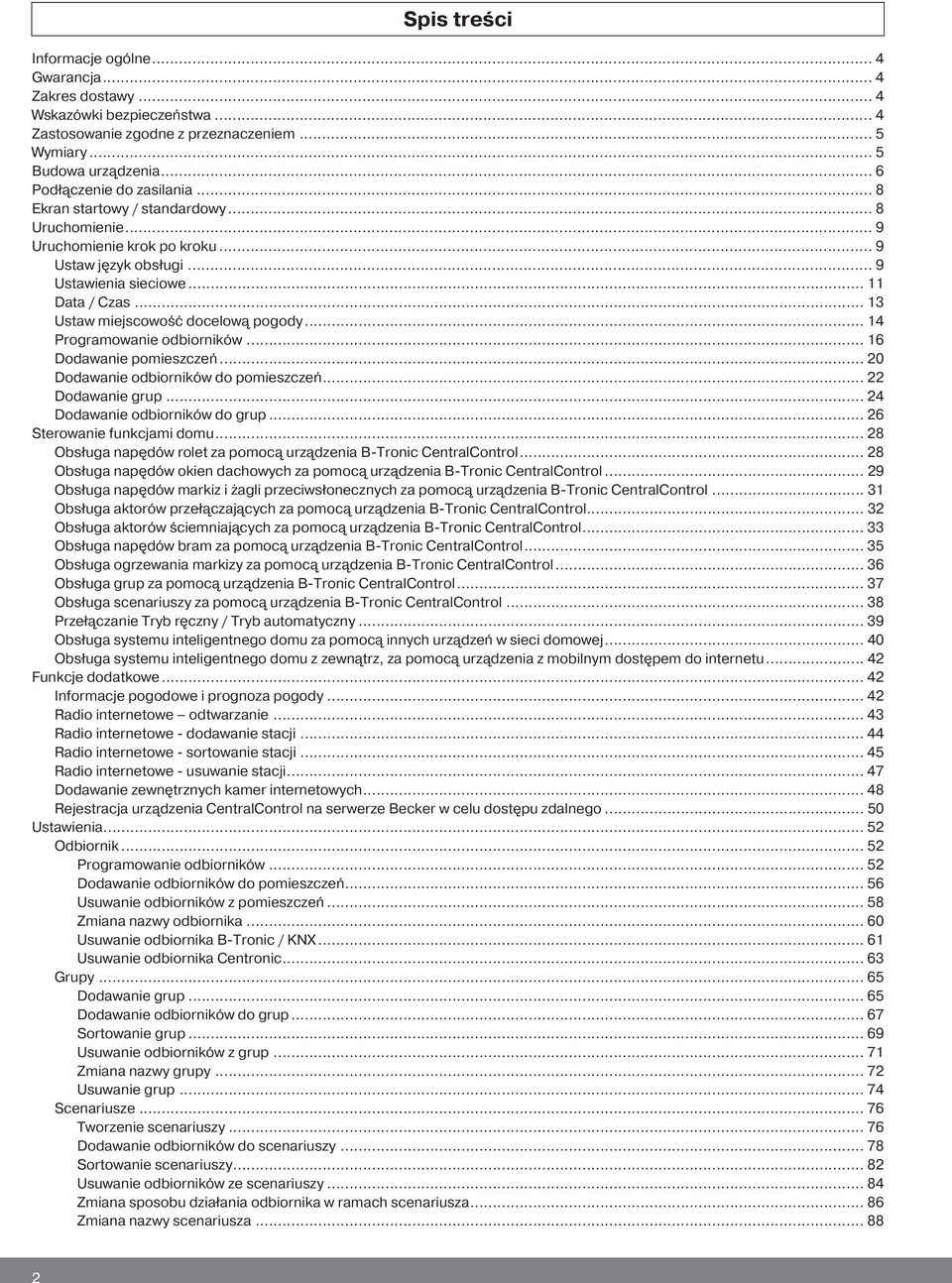

2 Spis treści Informacje ogólne... 4 Gwarancja... 4 Zakres dostawy... 4 Wskazówki bezpieczeństwa... 4 Zastosowanie zgodne z przeznaczeniem... 5 Wymiary... 5 Budowa urządzenia... 6 Podłączenie do zasilania... 8 Ekran startowy / standardowy... 8 Uruchomienie... 9 Uruchomienie krok po kroku... 9 Ustaw język obsługi... 9 Ustawienia sieciowe... Data / Czas... 3 Ustaw miejscowość docelową pogody... 4 Programowanie odbiorników... 6 Dodawanie pomieszczeń... 0 Dodawanie odbiorników do pomieszczeń... Dodawanie grup... 4 Dodawanie odbiorników do grup... 6 Sterowanie funkcjami domu... 8 Obsługa napędów rolet za pomocą urządzenia B-Tronic CentralControl... 8 Obsługa napędów okien dachowych za pomocą urządzenia B-Tronic CentralControl... 9 Obsługa napędów markiz i żagli przeciwsłonecznych za pomocą urządzenia B-Tronic CentralControl... 3 Obsługa aktorów przełączających za pomocą urządzenia B-Tronic CentralControl... 3 Obsługa aktorów ściemniających za pomocą urządzenia B-Tronic CentralControl Obsługa napędów bram za pomocą urządzenia B-Tronic CentralControl Obsługa ogrzewania markizy za pomocą urządzenia B-Tronic CentralControl Obsługa grup za pomocą urządzenia B-Tronic CentralControl Obsługa scenariuszy za pomocą urządzenia B-Tronic CentralControl Przełączanie Tryb ręczny / Tryb automatyczny Obsługa systemu inteligentnego domu za pomocą innych urządzeń w sieci domowej Obsługa systemu inteligentnego domu z zewnątrz, za pomocą urządzenia z mobilnym dostępem do internetu... 4 Funkcje dodatkowe... 4 Informacje pogodowe i prognoza pogody... 4 Radio internetowe odtwarzanie Radio internetowe - dodawanie stacji Radio internetowe - sortowanie stacji Radio internetowe - usuwanie stacji Dodawanie zewnętrznych kamer internetowych Rejestracja urządzenia CentralControl na serwerze Becker w celu dostępu zdalnego Ustawienia... 5 Odbiornik... 5 Programowanie odbiorników... 5 Dodawanie odbiorników do pomieszczeń Usuwanie odbiorników z pomieszczeń Zmiana nazwy odbiornika Usuwanie odbiornika B-Tronic / KNX... 6 Usuwanie odbiornika Centronic Grupy Dodawanie grup Dodawanie odbiorników do grup Sortowanie grup Usuwanie odbiorników z grup... 7 Zmiana nazwy grupy... 7 Usuwanie grup Scenariusze Tworzenie scenariuszy Dodawanie odbiorników do scenariuszy Sortowanie scenariuszy... 8 Usuwanie odbiorników ze scenariuszy Zmiana sposobu działania odbiornika w ramach scenariusza Zmiana nazwy scenariusza... 88

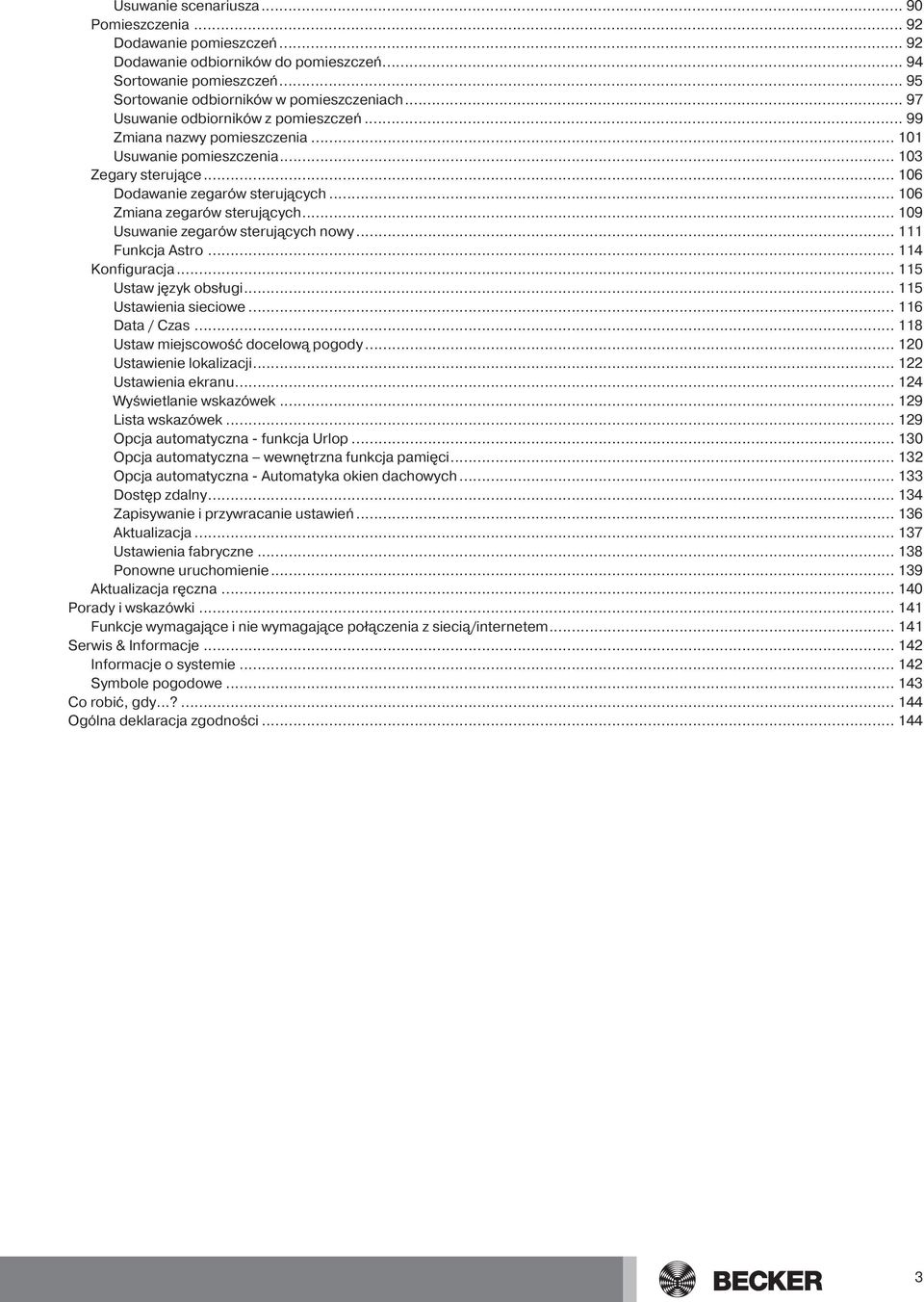

3 Usuwanie scenariusza Pomieszczenia... 9 Dodawanie pomieszczeń... 9 Dodawanie odbiorników do pomieszczeń Sortowanie pomieszczeń Sortowanie odbiorników w pomieszczeniach Usuwanie odbiorników z pomieszczeń Zmiana nazwy pomieszczenia... 0 Usuwanie pomieszczenia Zegary sterujące Dodawanie zegarów sterujących Zmiana zegarów sterujących Usuwanie zegarów sterujących nowy... Funkcja Astro Ustaw język obsługi... 5 Ustawienia sieciowe... 6 Data / Czas... 8 Ustaw miejscowość docelową pogody... 0 Ustawienie lokalizacji... Ustawienia ekranu... 4 Wyświetlanie wskazówek... 9 Lista wskazówek... 9 Opcja automatyczna - funkcja Urlop Opcja automatyczna wewnętrzna funkcja pamięci... 3 Opcja automatyczna - Automatyka okien dachowych Dostęp zdalny Zapisywanie i przywracanie ustawień Aktualizacja Ustawienia fabryczne Ponowne uruchomienie Aktualizacja ręczna Porady i wskazówki... 4 Funkcje wymagające i nie wymagające połączenia z siecią/internetem... 4 Serwis & Informacje... 4 Informacje o systemie... 4 Symbole pogodowe Co robić, gdy...? Ogólna deklaracja zgodności

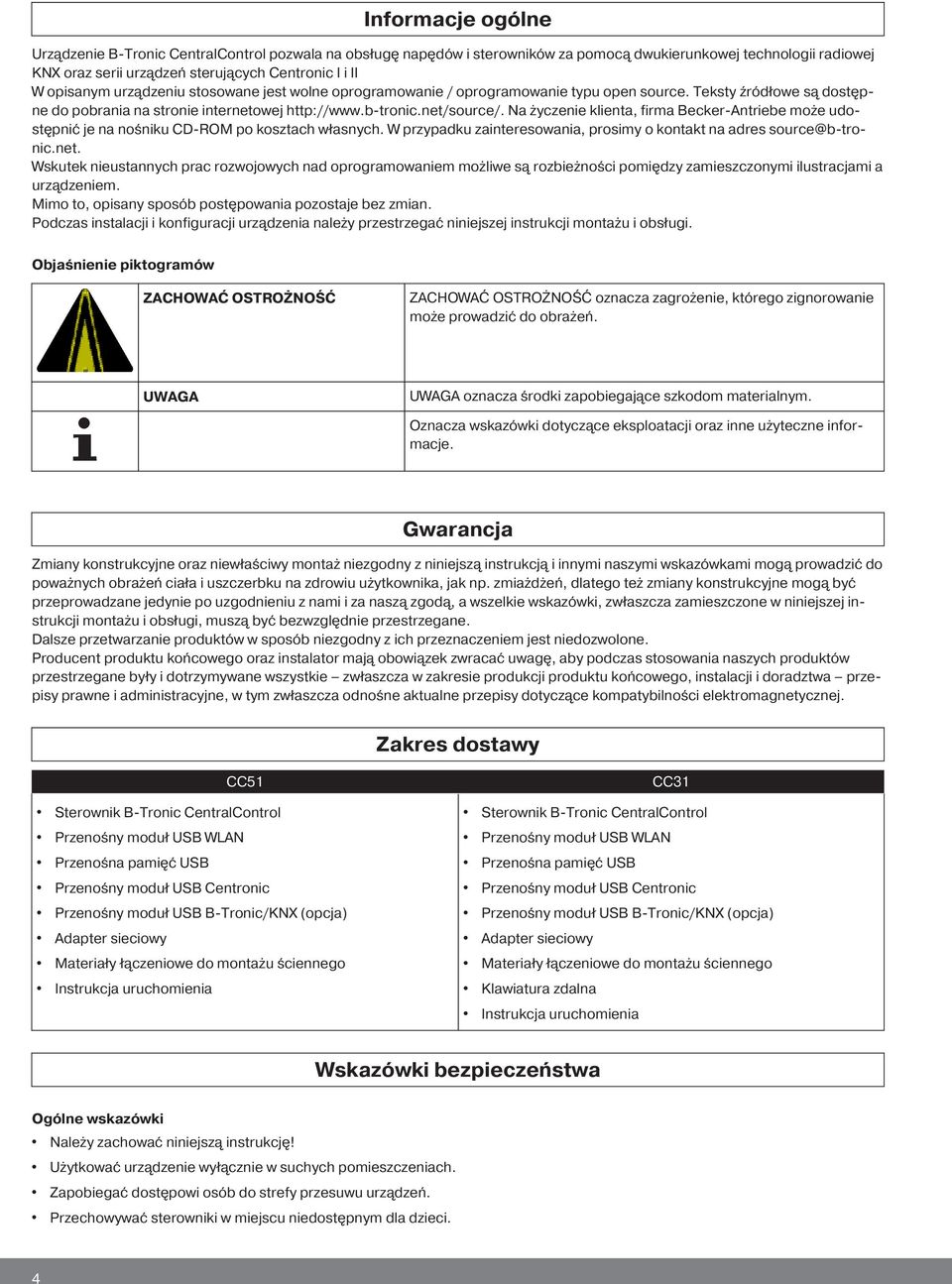

4 Informacje ogólne Urządzenie B-Tronic CentralControl pozwala na obsługę napędów i sterowników za pomocą dwukierunkowej technologii radiowej KNX oraz serii urządzeń sterujących Centronic I i II W opisanym urządzeniu stosowane jest wolne oprogramowanie / oprogramowanie typu open source. Teksty źródłowe są dostępne do pobrania na stronie internetowej Na życzenie klienta, firma Becker-Antriebe może udostępnić je na nośniku CD-ROM po kosztach własnych. W przypadku zainteresowania, prosimy o kontakt na adres source@b-tronic.net. Wskutek nieustannych prac rozwojowych nad oprogramowaniem możliwe są rozbieżności pomiędzy zamieszczonymi ilustracjami a urządzeniem. Mimo to, opisany sposób postępowania pozostaje bez zmian. Podczas instalacji i konfiguracji urządzenia należy przestrzegać niniejszej instrukcji montażu i obsługi. Objaśnienie piktogramów ZACHOWAĆ OSTROŻNOŚĆ ZACHOWAĆ OSTROŻNOŚĆ oznacza zagrożenie, którego zignorowanie może prowadzić do obrażeń. UWAGA UWAGA oznacza środki zapobiegające szkodom materialnym. Oznacza wskazówki dotyczące eksploatacji oraz inne użyteczne informacje. Gwarancja Zmiany konstrukcyjne oraz niewłaściwy montaż niezgodny z niniejszą instrukcją i innymi naszymi wskazówkami mogą prowadzić do poważnych obrażeń ciała i uszczerbku na zdrowiu użytkownika, jak np. zmiażdżeń, dlatego też zmiany konstrukcyjne mogą być przeprowadzane jedynie po uzgodnieniu z nami i za naszą zgodą, a wszelkie wskazówki, zwłaszcza zamieszczone w niniejszej instrukcji montażu i obsługi, muszą być bezwzględnie przestrzegane. Dalsze przetwarzanie produktów w sposób niezgodny z ich przeznaczeniem jest niedozwolone. Producent produktu końcowego oraz instalator mają obowiązek zwracać uwagę, aby podczas stosowania naszych produktów przestrzegane były i dotrzymywane wszystkie zwłaszcza w zakresie produkcji produktu końcowego, instalacji i doradztwa przepisy prawne i administracyjne, w tym zwłaszcza odnośne aktualne przepisy dotyczące kompatybilności elektromagnetycznej. Zakres dostawy CC5 Sterownik B-Tronic CentralControl Przenośny moduł USB WLAN Przenośna pamięć USB Przenośny moduł USB Centronic Przenośny moduł USB B-Tronic/KNX (opcja) Adapter sieciowy Materiały łączeniowe do montażu ściennego Instrukcja uruchomienia CC3 Sterownik B-Tronic CentralControl Przenośny moduł USB WLAN Przenośna pamięć USB Przenośny moduł USB Centronic Przenośny moduł USB B-Tronic/KNX (opcja) Adapter sieciowy Materiały łączeniowe do montażu ściennego Klawiatura zdalna Instrukcja uruchomienia Wskazówki bezpieczeństwa Ogólne wskazówki Należy zachować niniejszą instrukcję! Użytkować urządzenie wyłącznie w suchych pomieszczeniach. Zapobiegać dostępowi osób do strefy przesuwu urządzeń. Przechowywać sterowniki w miejscu niedostępnym dla dzieci. 4

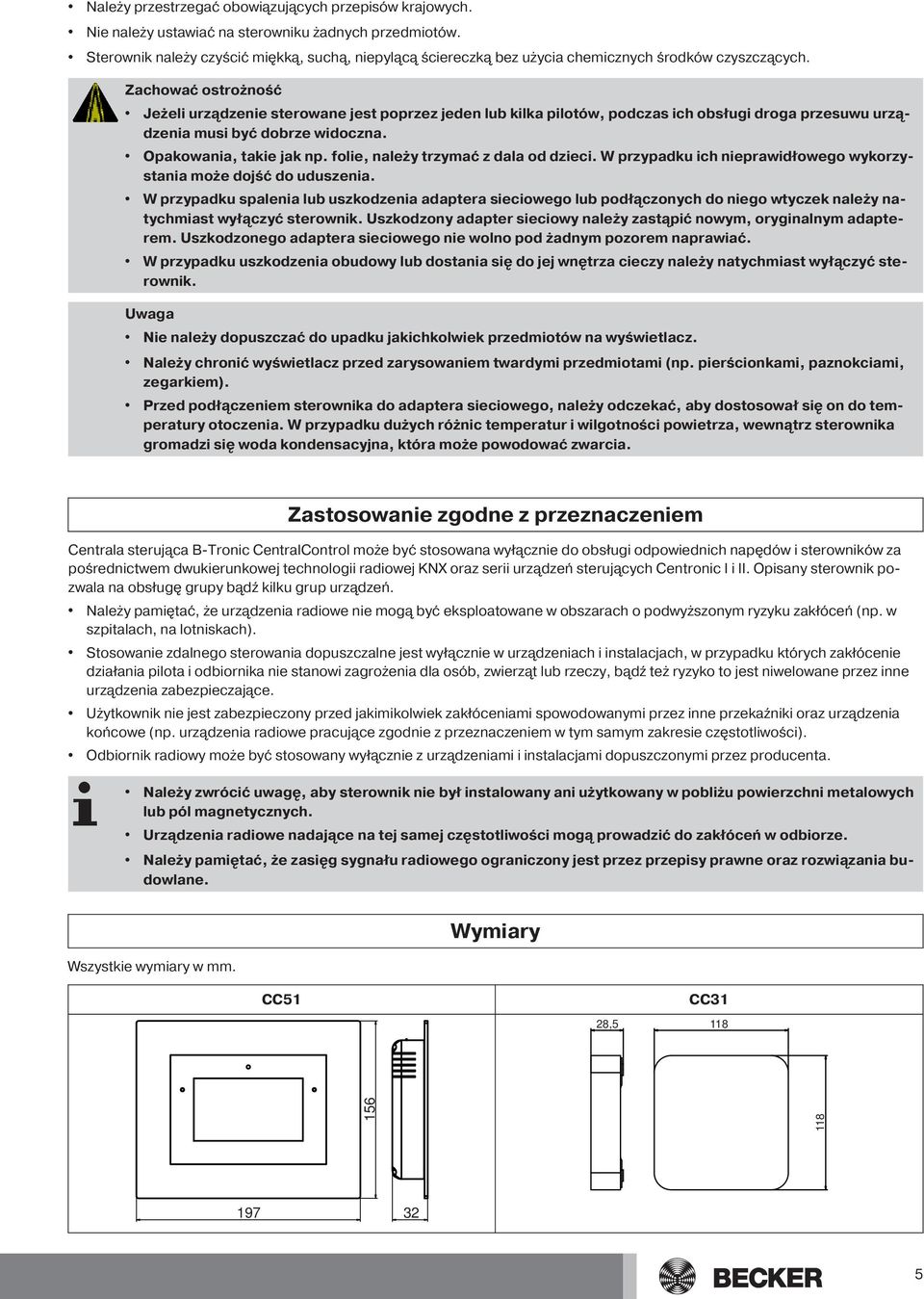

5 Należy przestrzegać obowiązujących przepisów krajowych. Nie należy ustawiać na sterowniku żadnych przedmiotów. Sterownik należy czyścić miękką, suchą, niepylącą ściereczką bez użycia chemicznych środków czyszczących. Zachować ostrożność Jeżeli urządzenie sterowane jest poprzez jeden lub kilka pilotów, podczas ich obsługi droga przesuwu urządzenia musi być dobrze widoczna. Opakowania, takie jak np. folie, należy trzymać z dala od dzieci. W przypadku ich nieprawidłowego wykorzystania może dojść do uduszenia. W przypadku spalenia lub uszkodzenia adaptera sieciowego lub podłączonych do niego wtyczek należy natychmiast wyłączyć sterownik. Uszkodzony adapter sieciowy należy zastąpić nowym, oryginalnym adapterem. Uszkodzonego adaptera sieciowego nie wolno pod żadnym pozorem naprawiać. W przypadku uszkodzenia obudowy lub dostania się do jej wnętrza cieczy należy natychmiast wyłączyć sterownik. Uwaga Nie należy dopuszczać do upadku jakichkolwiek przedmiotów na wyświetlacz. Należy chronić wyświetlacz przed zarysowaniem twardymi przedmiotami (np. pierścionkami, paznokciami, zegarkiem). Przed podłączeniem sterownika do adaptera sieciowego, należy odczekać, aby dostosował się on do temperatury otoczenia. W przypadku dużych różnic temperatur i wilgotności powietrza, wewnątrz sterownika gromadzi się woda kondensacyjna, która może powodować zwarcia. Zastosowanie zgodne z przeznaczeniem Centrala sterująca B-Tronic CentralControl może być stosowana wyłącznie do obsługi odpowiednich napędów i sterowników za pośrednictwem dwukierunkowej technologii radiowej KNX oraz serii urządzeń sterujących Centronic I i II. Opisany sterownik pozwala na obsługę grupy bądź kilku grup urządzeń. Należy pamiętać, że urządzenia radiowe nie mogą być eksploatowane w obszarach o podwyższonym ryzyku zakłóceń (np. w szpitalach, na lotniskach). Stosowanie zdalnego sterowania dopuszczalne jest wyłącznie w urządzeniach i instalacjach, w przypadku których zakłócenie działania pilota i odbiornika nie stanowi zagrożenia dla osób, zwierząt lub rzeczy, bądź też ryzyko to jest niwelowane przez inne urządzenia zabezpieczające. Użytkownik nie jest zabezpieczony przed jakimikolwiek zakłóceniami spowodowanymi przez inne przekaźniki oraz urządzenia końcowe (np. urządzenia radiowe pracujące zgodnie z przeznaczeniem w tym samym zakresie częstotliwości). Odbiornik radiowy może być stosowany wyłącznie z urządzeniami i instalacjami dopuszczonymi przez producenta. Należy zwrócić uwagę, aby sterownik nie był instalowany ani użytkowany w pobliżu powierzchni metalowych lub pól magnetycznych. Urządzenia radiowe nadające na tej samej częstotliwości mogą prowadzić do zakłóceń w odbiorze. Należy pamiętać, że zasięg sygnału radiowego ograniczony jest przez przepisy prawne oraz rozwiązania budowlane. Wszystkie wymiary w mm. Wymiary CC5 CC3 8,

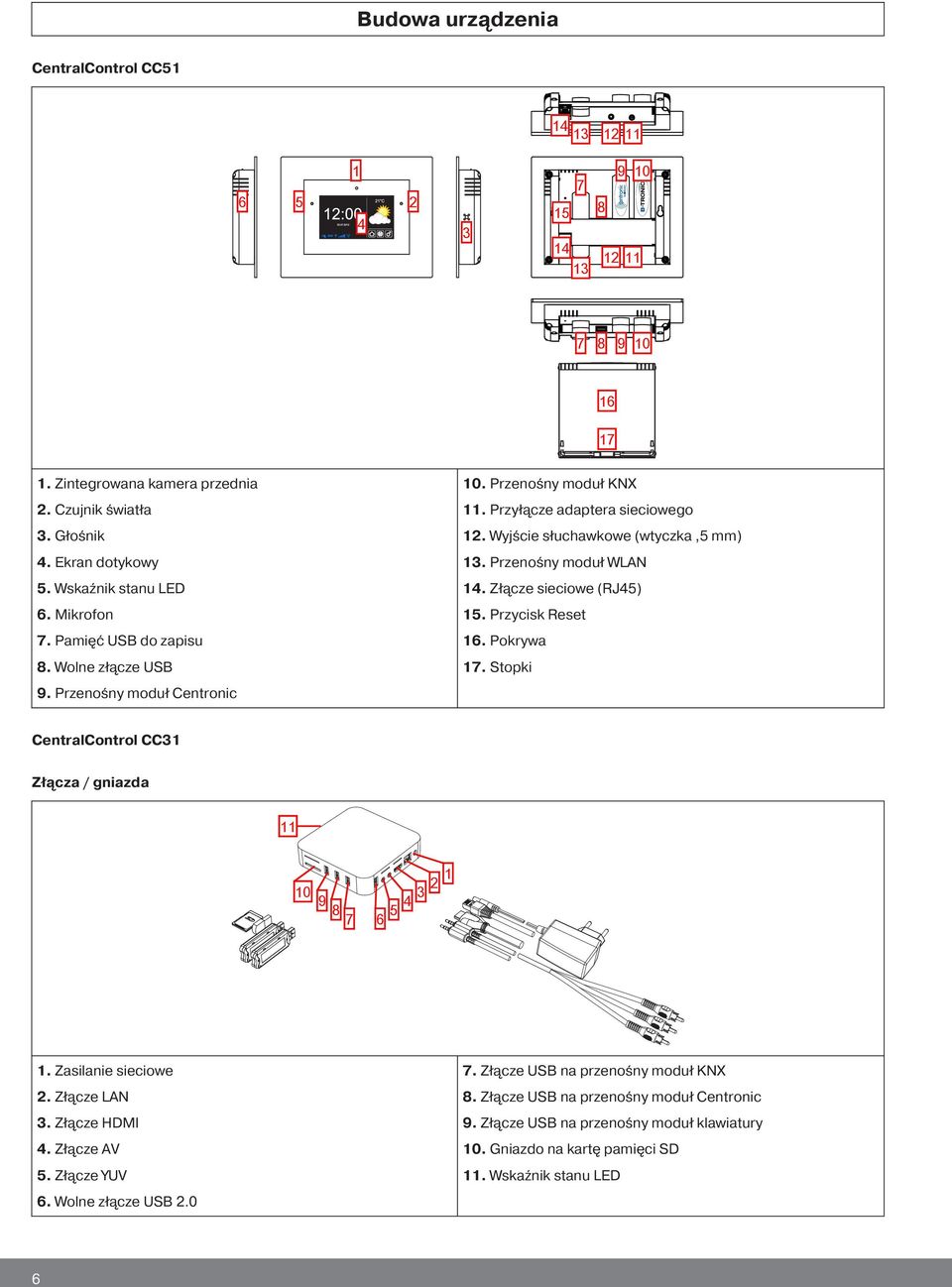

6 Budowa urządzenia CentralControl CC Zintegrowana kamera przednia. Czujnik światła 3. Głośnik 4. Ekran dotykowy 5. Wskaźnik stanu LED 6. Mikrofon 7. Pamięć USB do zapisu 8. Wolne złącze USB 9. Przenośny moduł Centronic 0. Przenośny moduł KNX. Przyłącze adaptera sieciowego. Wyjście słuchawkowe (wtyczka,5 mm) 3. Przenośny moduł WLAN 4. Złącze sieciowe (RJ45) 5. Przycisk Reset 6. Pokrywa 7. Stopki CentralControl CC3 Złącza / gniazda Zasilanie sieciowe. Złącze LAN 3. Złącze HDMI 4. Złącze AV 5. Złącze YUV 6. Wolne złącze USB.0 7. Złącze USB na przenośny moduł KNX 8. Złącze USB na przenośny moduł Centronic 9. Złącze USB na przenośny moduł klawiatury 0. Gniazdo na kartę pamięci SD. Wskaźnik stanu LED 6

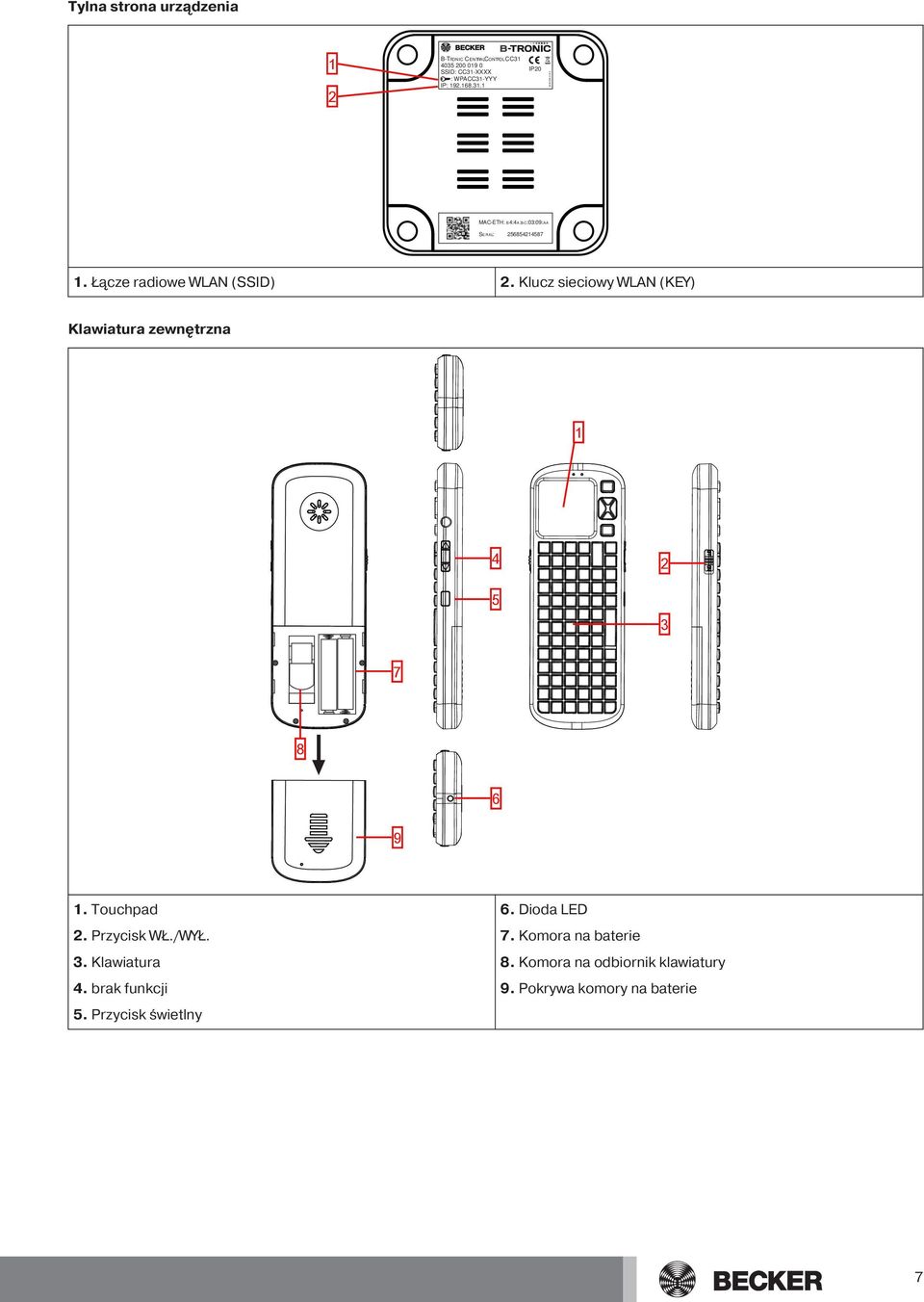

7 Tylna strona urządzenia B-Tronic CentralControl CC SSID: CC3-XXXX : WPACC3-YYY IP: IP MAC-ETH: b4:4a:bc:03:09:aa Serial: Łącze radiowe WLAN (SSID). Klucz sieciowy WLAN (KEY) Klawiatura zewnętrzna Touchpad. Przycisk WŁ./WYŁ. 3. Klawiatura 4. brak funkcji 5. Przycisk świetlny 6. Dioda LED 7. Komora na baterie 8. Komora na odbiornik klawiatury 9. Pokrywa komory na baterie 7

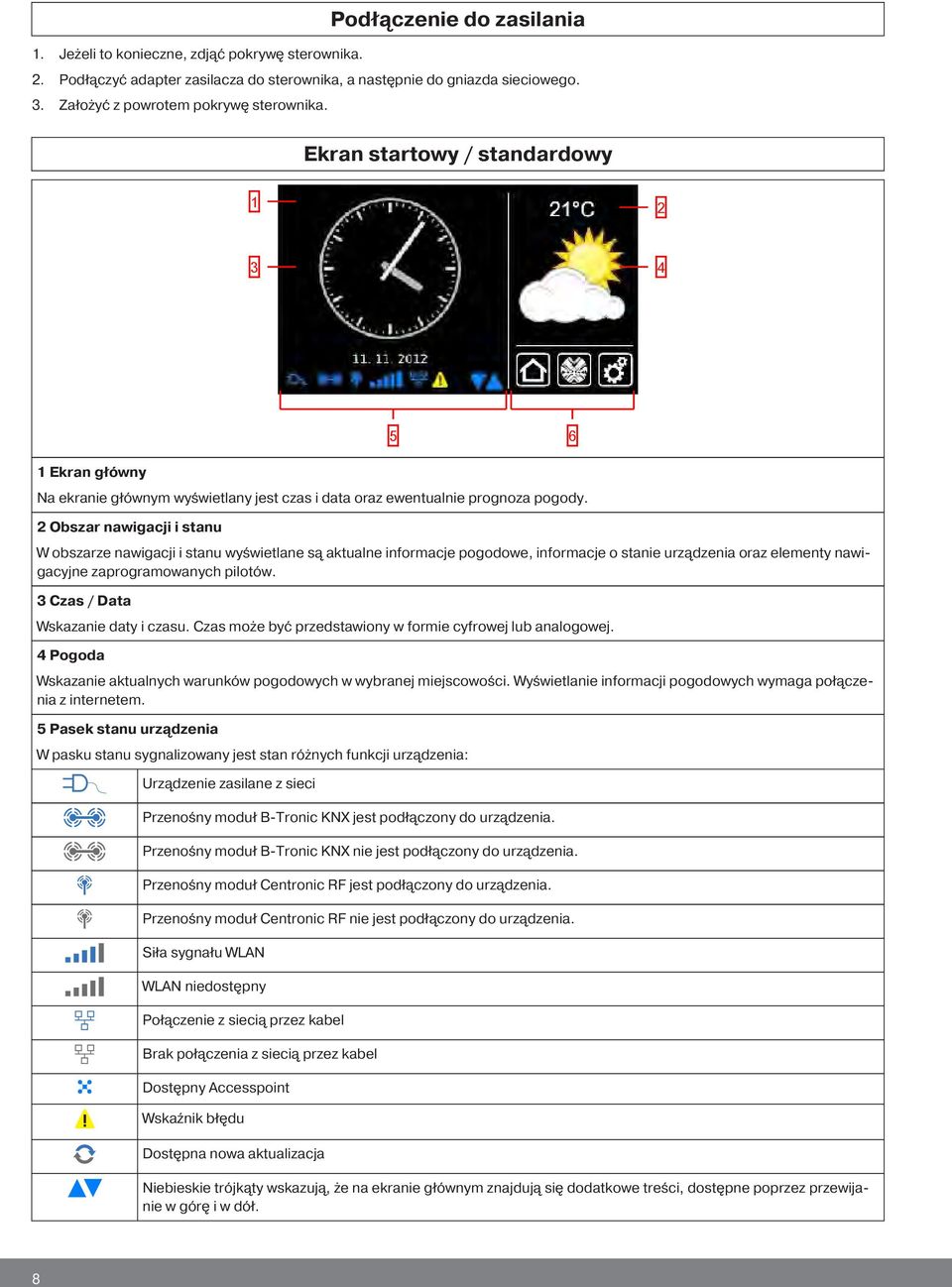

8 Podłączenie do zasilania. Jeżeli to konieczne, zdjąć pokrywę sterownika.. Podłączyć adapter zasilacza do sterownika, a następnie do gniazda sieciowego. 3. Założyć z powrotem pokrywę sterownika. Ekran startowy / standardowy Ekran główny Na ekranie głównym wyświetlany jest czas i data oraz ewentualnie prognoza pogody. Obszar nawigacji i stanu W obszarze nawigacji i stanu wyświetlane są aktualne informacje pogodowe, informacje o stanie urządzenia oraz elementy nawigacyjne zaprogramowanych pilotów. 3 Czas / Data Wskazanie daty i czasu. Czas może być przedstawiony w formie cyfrowej lub analogowej. 4 Pogoda Wskazanie aktualnych warunków pogodowych w wybranej miejscowości. Wyświetlanie informacji pogodowych wymaga połączenia z internetem. 5 Pasek stanu urządzenia W pasku stanu sygnalizowany jest stan różnych funkcji urządzenia: Urządzenie zasilane z sieci Przenośny moduł B-Tronic KNX jest podłączony do urządzenia. Przenośny moduł B-Tronic KNX nie jest podłączony do urządzenia. Przenośny moduł Centronic RF jest podłączony do urządzenia. Przenośny moduł Centronic RF nie jest podłączony do urządzenia. Siła sygnału WLAN WLAN niedostępny Połączenie z siecią przez kabel Brak połączenia z siecią przez kabel Dostępny Accesspoint Wskaźnik błędu Dostępna nowa aktualizacja Niebieskie trójkąty wskazują, że na ekranie głównym znajdują się dodatkowe treści, dostępne poprzez przewijanie w górę i w dół. 8

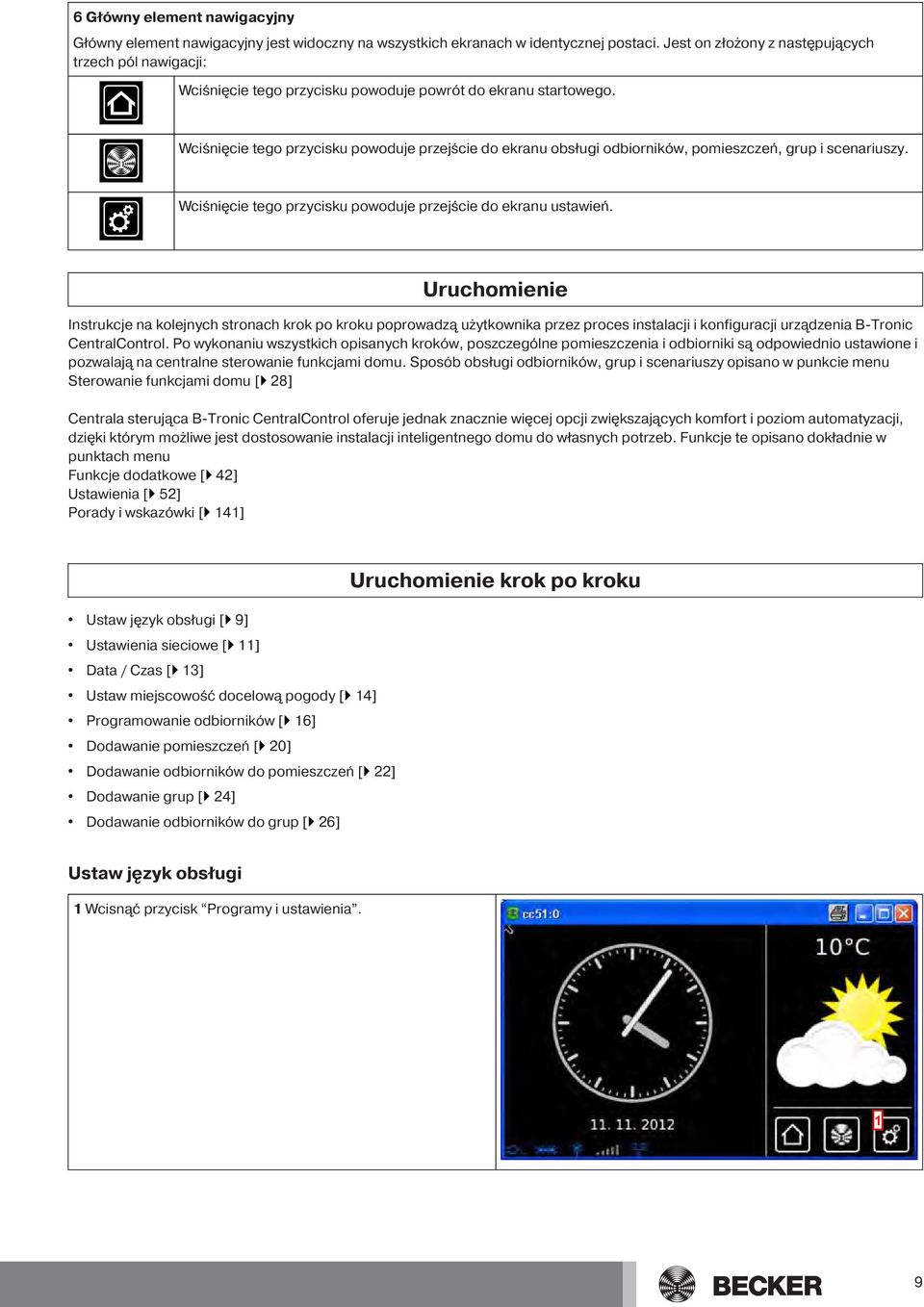

9 6 Główny element nawigacyjny Główny element nawigacyjny jest widoczny na wszystkich ekranach w identycznej postaci. Jest on złożony z następujących trzech pól nawigacji: Wciśnięcie tego przycisku powoduje powrót do ekranu startowego. Wciśnięcie tego przycisku powoduje przejście do ekranu obsługi odbiorników, pomieszczeń, grup i scenariuszy. Wciśnięcie tego przycisku powoduje przejście do ekranu ustawień. Uruchomienie Instrukcje na kolejnych stronach krok po kroku poprowadzą użytkownika przez proces instalacji i konfiguracji urządzenia B-Tronic CentralControl. Po wykonaniu wszystkich opisanych kroków, poszczególne pomieszczenia i odbiorniki są odpowiednio ustawione i pozwalają na centralne sterowanie funkcjami domu. Sposób obsługi odbiorników, grup i scenariuszy opisano w punkcie menu Sterowanie funkcjami domu [} 8] Centrala sterująca B-Tronic CentralControl oferuje jednak znacznie więcej opcji zwiększających komfort i poziom automatyzacji, dzięki którym możliwe jest dostosowanie instalacji inteligentnego domu do własnych potrzeb. Funkcje te opisano dokładnie w punktach menu Funkcje dodatkowe [} 4] Ustawienia [} 5] Porady i wskazówki [} 4] Ustaw język obsługi [} 9] Ustawienia sieciowe [} ] Data / Czas [} 3] Ustaw miejscowość docelową pogody [} 4] Programowanie odbiorników [} 6] Dodawanie pomieszczeń [} 0] Dodawanie odbiorników do pomieszczeń [} ] Dodawanie grup [} 4] Dodawanie odbiorników do grup [} 6] Uruchomienie krok po kroku Ustaw język obsługi Wcisnąć przycisk Programy i ustawienia. 9

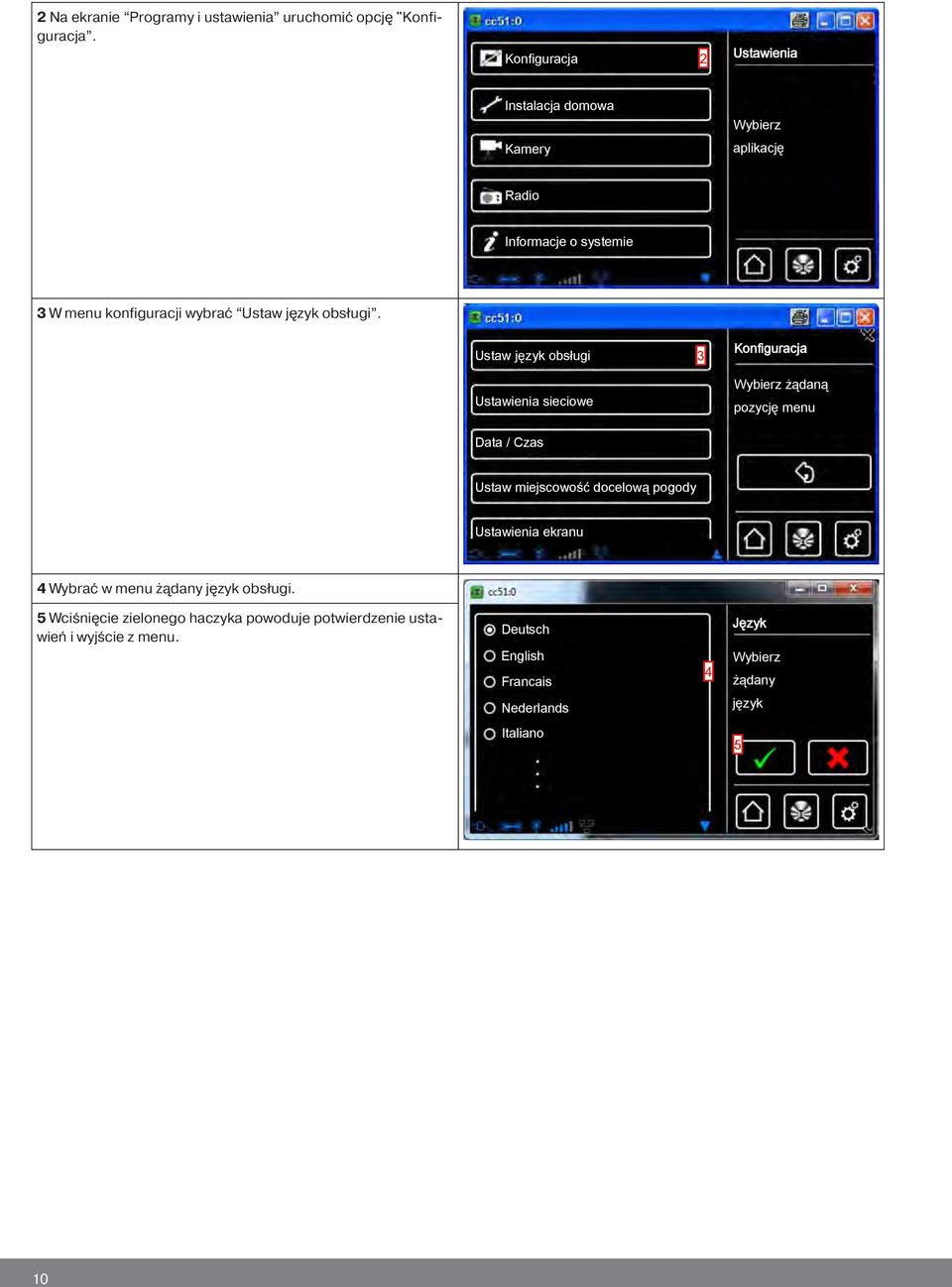

10 Na ekranie Programy i ustawienia uruchomić opcję ". Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać Ustaw język obsługi. Ustaw język obsługi 3 Ustawienia sieciowe żądaną pozycję menu Data / Czas Ustaw miejscowość docelową pogody Ustawienia ekranu 4 Wybrać w menu żądany język obsługi. 5 Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu. Deutsch English Francais Nederlands 4 Język żądany język Italiano 5 0

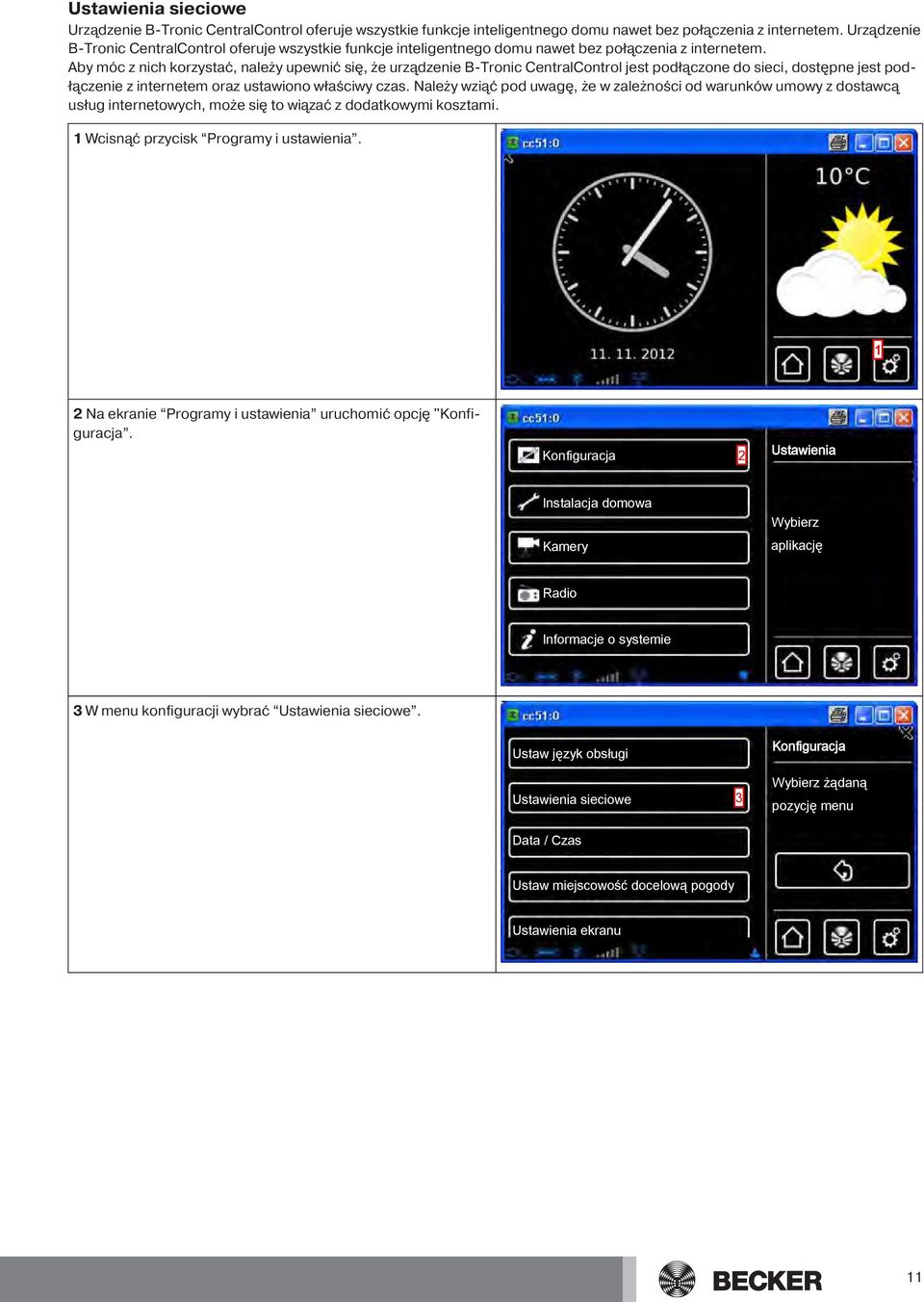

11 Ustawienia sieciowe Urządzenie B-Tronic CentralControl oferuje wszystkie funkcje inteligentnego domu nawet bez połączenia z internetem. Urządzenie B-Tronic CentralControl oferuje wszystkie funkcje inteligentnego domu nawet bez połączenia z internetem. Aby móc z nich korzystać, należy upewnić się, że urządzenie B-Tronic CentralControl jest podłączone do sieci, dostępne jest podłączenie z internetem oraz ustawiono właściwy czas. Należy wziąć pod uwagę, że w zależności od warunków umowy z dostawcą usług internetowych, może się to wiązać z dodatkowymi kosztami. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję ". Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać Ustawienia sieciowe. Ustaw język obsługi Ustawienia sieciowe 3 żądaną pozycję menu Data / Czas Ustaw miejscowość docelową pogody Ustawienia ekranu

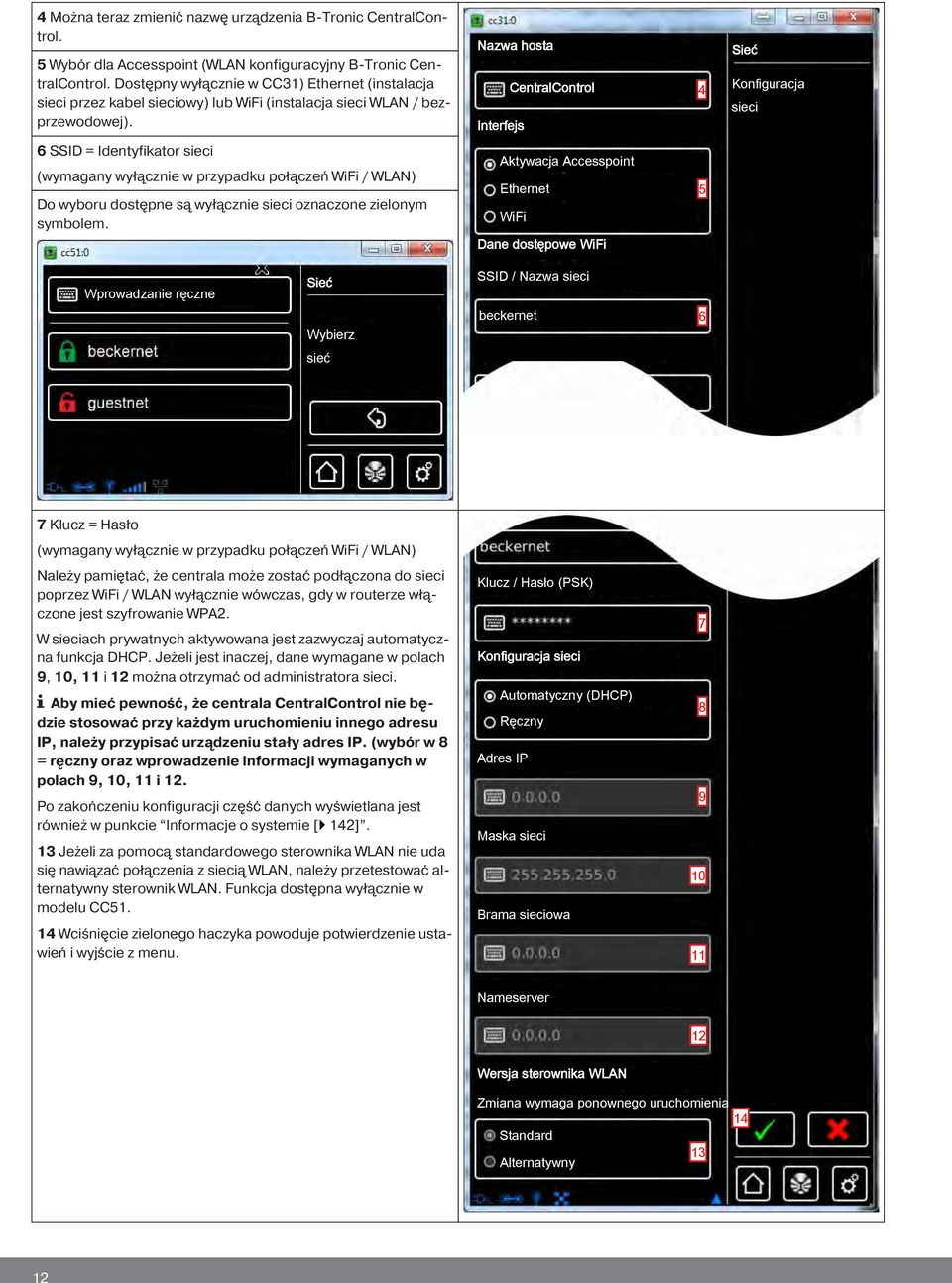

12 4 Można teraz zmienić nazwę urządzenia B-Tronic CentralControl. 5 Wybór dla Accesspoint (WLAN konfiguracyjny B-Tronic CentralControl. Dostępny wyłącznie w CC3) Ethernet (instalacja sieci przez kabel sieciowy) lub WiFi (instalacja sieci WLAN / bezprzewodowej). Nazwa hosta CentralControl Interfejs 4 Sieć sieci 6 SSID = Identyfikator sieci (wymagany wyłącznie w przypadku połączeń WiFi / WLAN) Do wyboru dostępne są wyłącznie sieci oznaczone zielonym symbolem. Aktywacja Accesspoint Ethernet WiFi Dane dostępowe WiFi 5 Wprowadzanie ręczne Sieć SSID / Nazwa sieci beckernet 6 sieć 7 Klucz = Hasło (wymagany wyłącznie w przypadku połączeń WiFi / WLAN) Należy pamiętać, że centrala może zostać podłączona do sieci poprzez WiFi / WLAN wyłącznie wówczas, gdy w routerze włączone jest szyfrowanie WPA. W sieciach prywatnych aktywowana jest zazwyczaj automatyczna funkcja DHCP. Jeżeli jest inaczej, dane wymagane w polach 9, 0, i można otrzymać od administratora sieci. Aby mieć pewność, że centrala CentralControl nie będzie stosować przy każdym uruchomieniu innego adresu IP, należy przypisać urządzeniu stały adres IP. (wybór w 8 = ręczny oraz wprowadzenie informacji wymaganych w polach 9, 0, i. Po zakończeniu konfiguracji część danych wyświetlana jest również w punkcie Informacje o systemie [} 4]. 3 Jeżeli za pomocą standardowego sterownika WLAN nie uda się nawiązać połączenia z siecią WLAN, należy przetestować alternatywny sterownik WLAN. Funkcja dostępna wyłącznie w modelu CC5. 4 Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu. Klucz / Hasło (PSK) sieci Automatyczny (DHCP) Ręczny Adres IP Maska sieci Brama sieciowa Nameserver Wersja sterownika WLAN Zmiana wymaga ponownego uruchomienia 4 Standard 3 Alternatywny

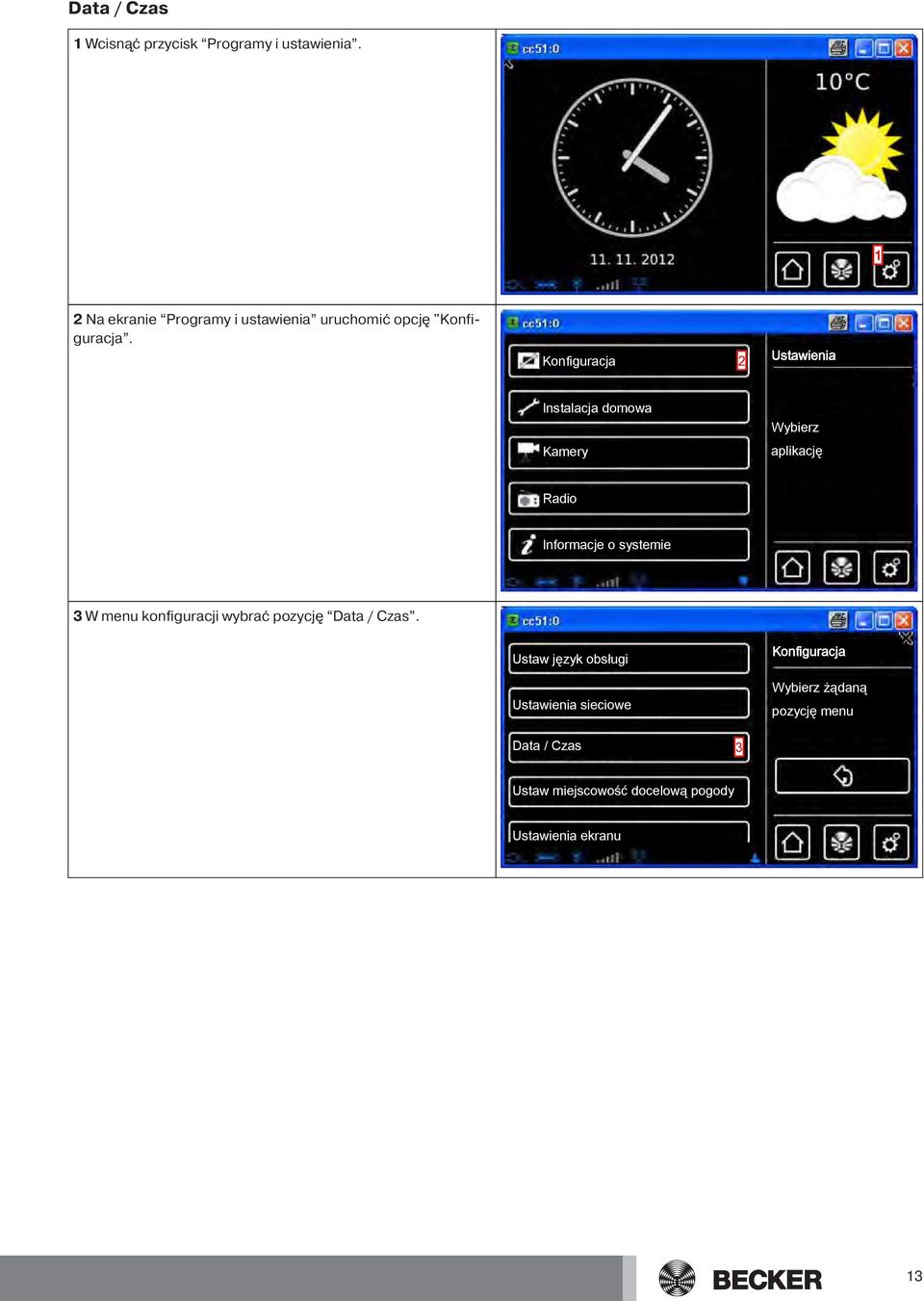

13 Data / Czas Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję ". Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać pozycję Data / Czas. Ustaw język obsługi Ustawienia sieciowe żądaną pozycję menu Data / Czas 3 Ustaw miejscowość docelową pogody Ustawienia ekranu 3

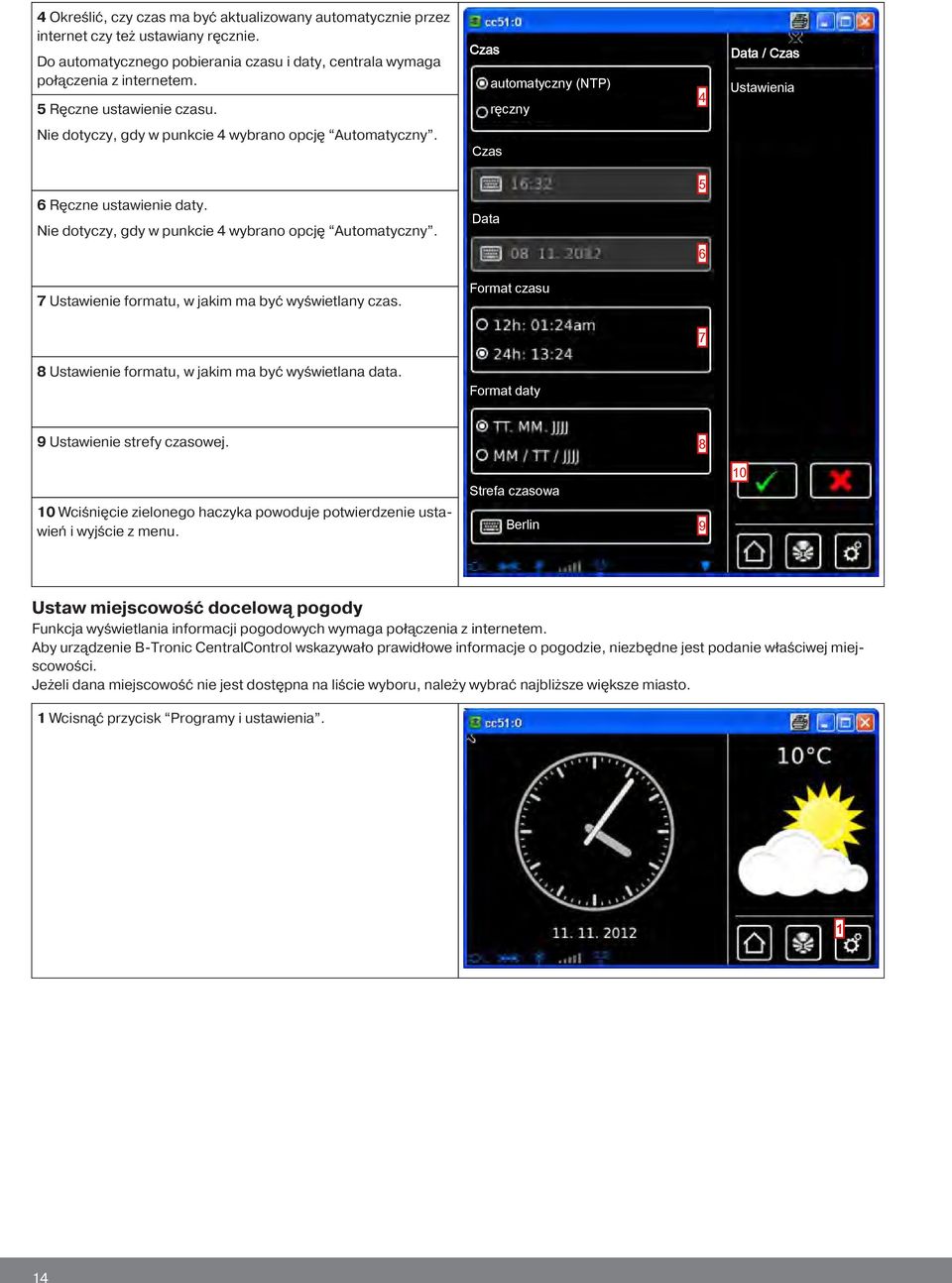

14 4 Określić, czy czas ma być aktualizowany automatycznie przez internet czy też ustawiany ręcznie. Do automatycznego pobierania czasu i daty, centrala wymaga połączenia z internetem. 5 Ręczne ustawienie czasu. Czas automatyczny (NTP) ręczny 4 Data / Czas Ustawienia Nie dotyczy, gdy w punkcie 4 wybrano opcję Automatyczny. Czas 6 Ręczne ustawienie daty. Nie dotyczy, gdy w punkcie 4 wybrano opcję Automatyczny. Data Ustawienie formatu, w jakim ma być wyświetlany czas. Format czasu 7 8 Ustawienie formatu, w jakim ma być wyświetlana data. Format daty 9 Ustawienie strefy czasowej. 8 0 Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu. Strefa czasowa Berlin 9 0 Ustaw miejscowość docelową pogody Funkcja wyświetlania informacji pogodowych wymaga połączenia z internetem. Aby urządzenie B-Tronic CentralControl wskazywało prawidłowe informacje o pogodzie, niezbędne jest podanie właściwej miejscowości. Jeżeli dana miejscowość nie jest dostępna na liście wyboru, należy wybrać najbliższe większe miasto. Wcisnąć przycisk Programy i ustawienia. 4

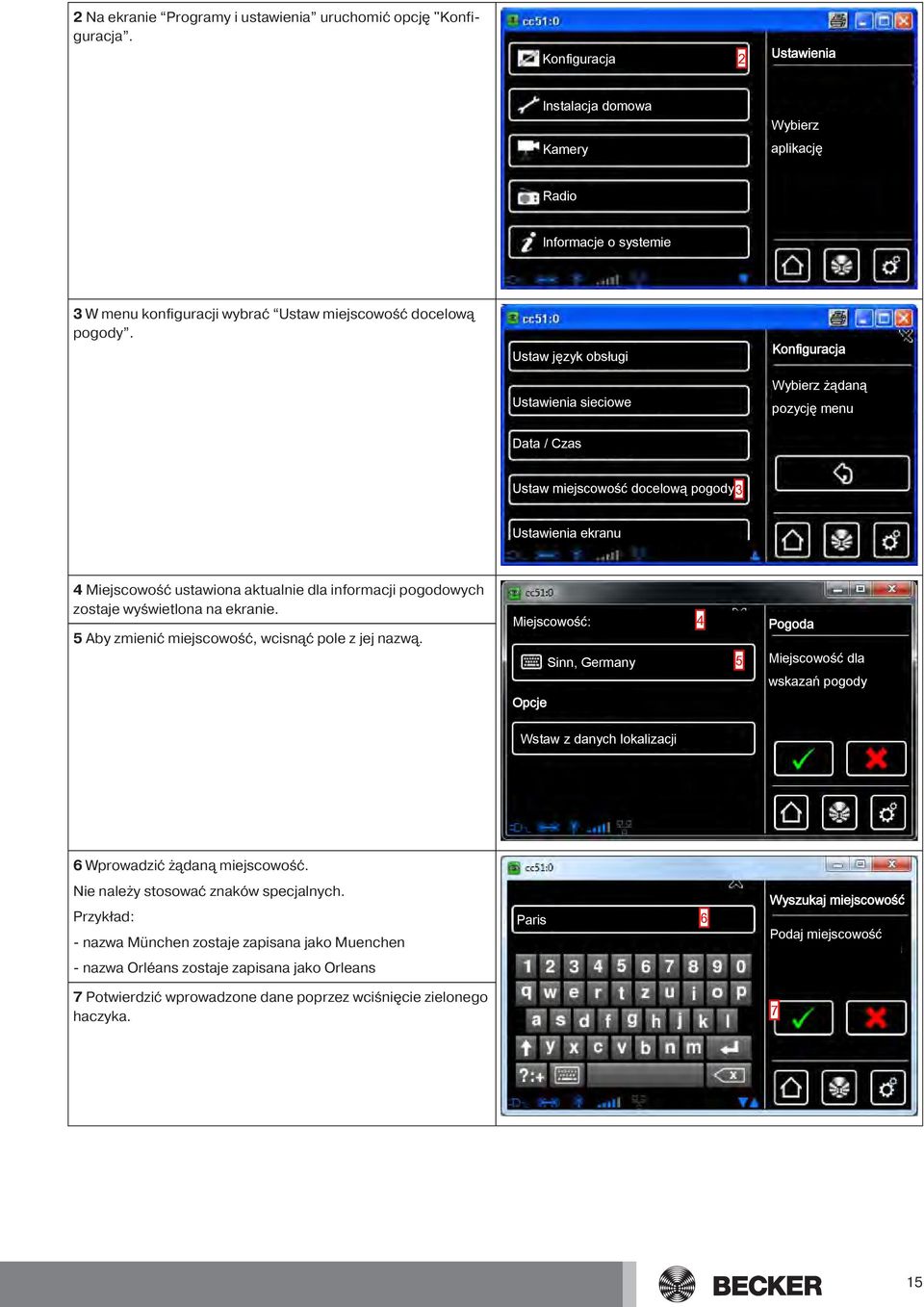

15 Na ekranie Programy i ustawienia uruchomić opcję ". Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 W menu konfiguracji wybrać Ustaw miejscowość docelową pogody. Ustaw język obsługi Ustawienia sieciowe żądaną pozycję menu Data / Czas Ustaw miejscowość docelową pogody3 Ustawienia ekranu 4 Miejscowość ustawiona aktualnie dla informacji pogodowych zostaje wyświetlona na ekranie. 5 Aby zmienić miejscowość, wcisnąć pole z jej nazwą. Miejscowość: 4 Sinn, Germany 5 Opcje Pogoda Miejscowość dla wskazań pogody Wstaw z danych lokalizacji 6 Wprowadzić żądaną miejscowość. Nie należy stosować znaków specjalnych. Przykład: - nazwa München zostaje zapisana jako Muenchen Paris 6 Wyszukaj miejscowość Podaj miejscowość - nazwa Orléans zostaje zapisana jako Orleans 7 Potwierdzić wprowadzone dane poprzez wciśnięcie zielonego haczyka. 7 5

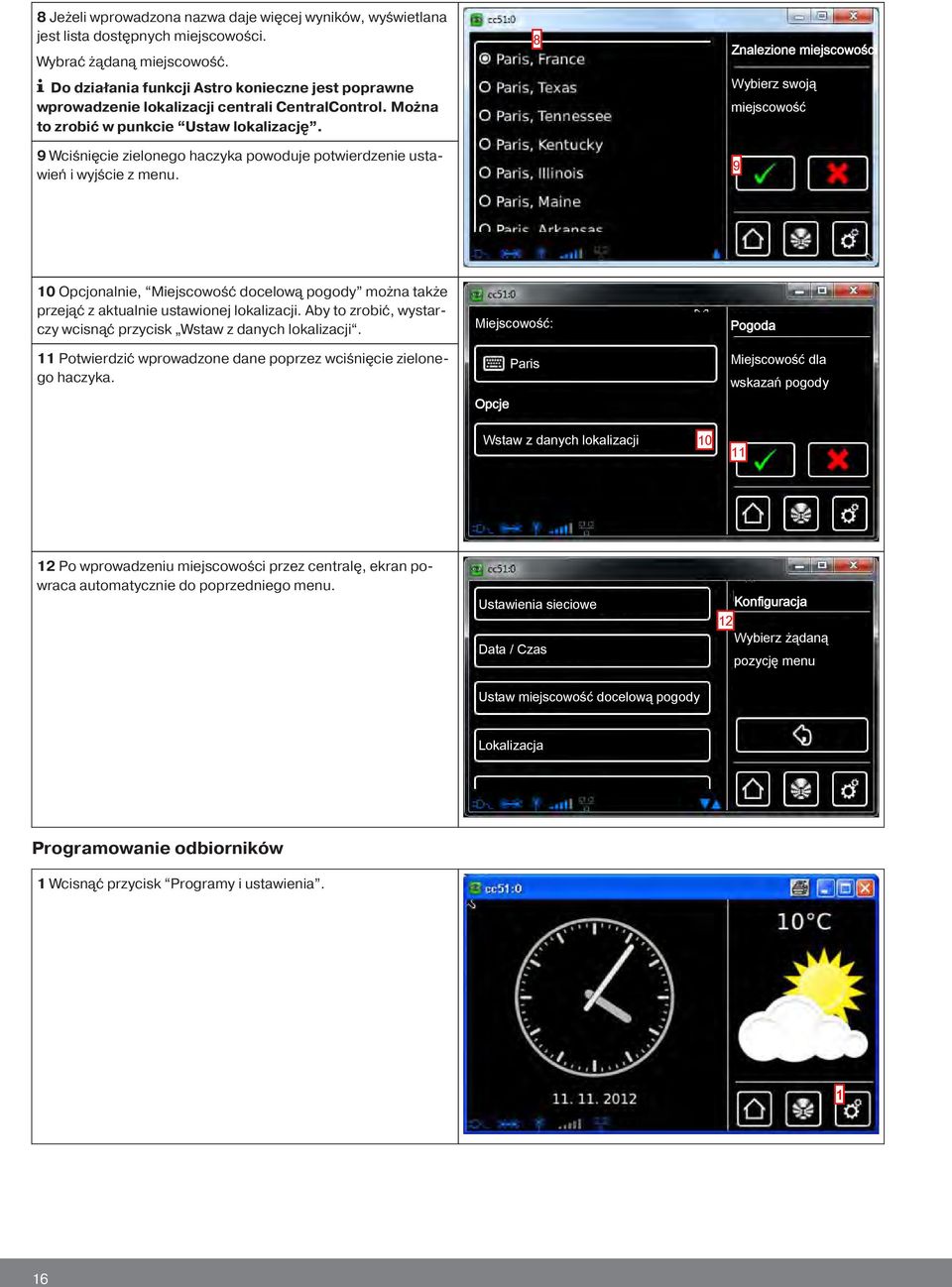

16 8 Jeżeli wprowadzona nazwa daje więcej wyników, wyświetlana jest lista dostępnych miejscowości. Wybrać żądaną miejscowość. Do działania funkcji Astro konieczne jest poprawne wprowadzenie lokalizacji centrali CentralControl. Można to zrobić w punkcie Ustaw lokalizację. 9 Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu. 8 Znalezione miejscowości swoją miejscowość 9 0 Opcjonalnie, Miejscowość docelową pogody można także przejąć z aktualnie ustawionej lokalizacji. Aby to zrobić, wystarczy wcisnąć przycisk Wstaw z danych lokalizacji. Potwierdzić wprowadzone dane poprzez wciśnięcie zielonego haczyka. Miejscowość: Opcje Paris Pogoda Miejscowość dla wskazań pogody Wstaw z danych lokalizacji 0 Po wprowadzeniu miejscowości przez centralę, ekran powraca automatycznie do poprzedniego menu. Ustawienia sieciowe Data / Czas żądaną pozycję menu Ustaw miejscowość docelową pogody Lokalizacja Programowanie odbiorników Wcisnąć przycisk Programy i ustawienia. 6

17 Na ekranie Programy i ustawienia uruchomić opcję "Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Odbiornik. Odbiornik 3 Instalacja Grupy Scenariusze funkcję Pomieszczenia Zegary sterujące 4 Aby dodać odbiornik, wcisnąć przycisk [ + ]. Napęd Centronic Ściemniacz KNX Przełącznik KNX Instalacja odbiornika lub dodaj odbiornik 4 Wyłącznik z gniazdem wtykowym KNX 7

18 W przypadku nowego odbiornika należy najpierw nadać mu nazwę. Należy pamiętać, by nazwać odbiorniki w taki sposób, aby po dodaniu wszystkich odbiorników możliwe było ich przypisanie do pomieszczeń według nazwy. 5 Wcisnąć pole nazwy. Nazwa odbiornika: 5 Typ odbiornika: B-Tronic / KNX-RF Centronic Dodaj odbiornik właściwości Typ urządzenia: Napęd rurowy / zewn. Markiza Żaluzja Aktor przełączający Aktor ściemniający Roleta typu screen Żagiel przeciwsłon. Ogrzewanie markizy Brama Brama (impuls) Napęd nastawczy radiatora 6 Wyświetla się klawiatura. Należy wprowadzić nazwę nowego odbiornika. Na przykładzie nazwa to Odbiornik. 7 Potwierdzić ustawienia za pomocą zielonego haczyka i opuścić klawiaturę. Odbiornik 6 Nowy odbiornik Podaj nazwę 7 8

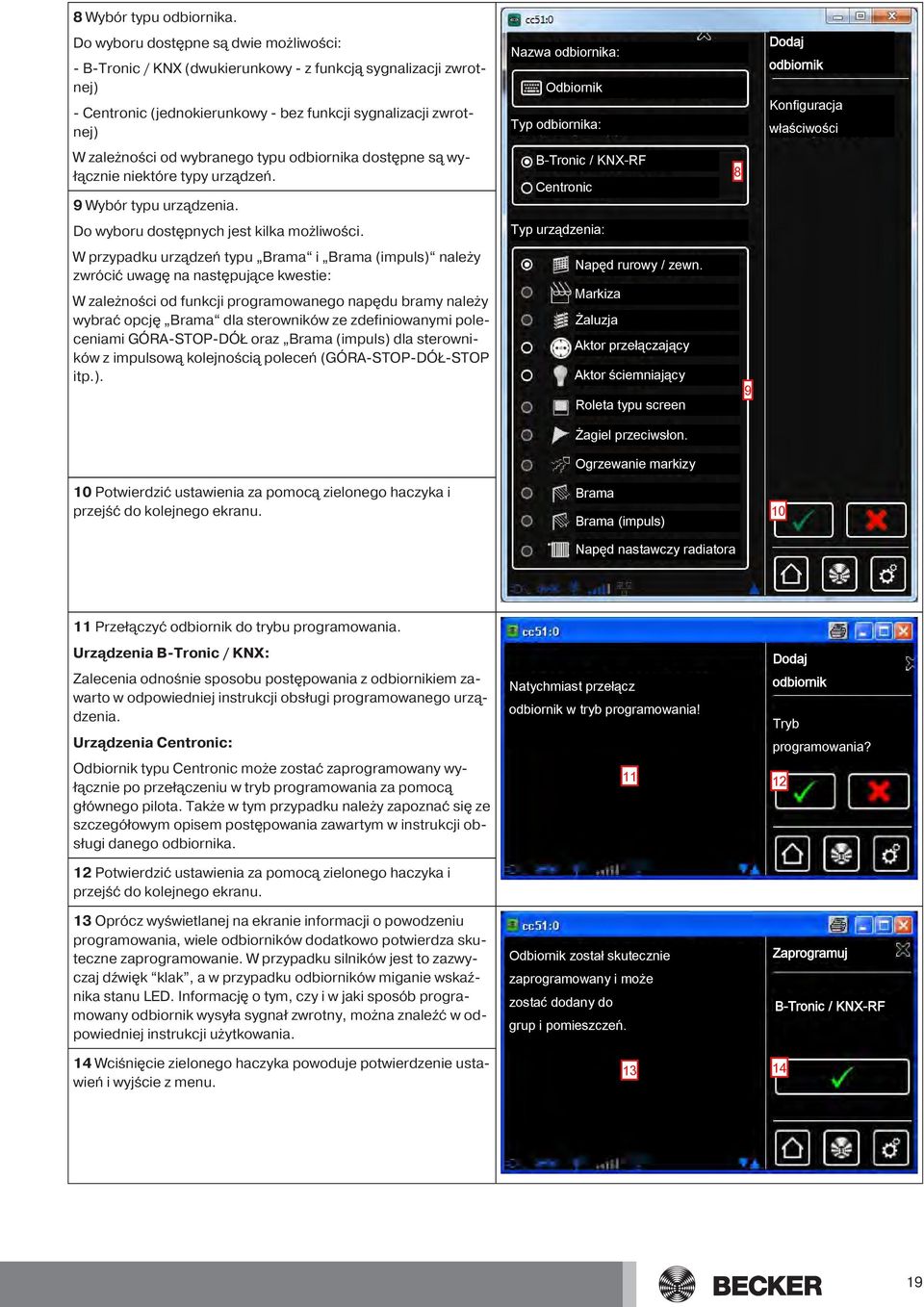

19 8 Wybór typu odbiornika. Do wyboru dostępne są dwie możliwości: - B-Tronic / KNX (dwukierunkowy - z funkcją sygnalizacji zwrotnej) - Centronic (jednokierunkowy - bez funkcji sygnalizacji zwrotnej) Nazwa odbiornika: Odbiornik Typ odbiornika: W zależności od wybranego typu odbiornika dostępne są wyłącznie niektóre typy urządzeń. 8 B-Tronic / KNX-RF Centronic 9 Wybór typu urządzenia. Do wyboru dostępnych jest kilka możliwości. W przypadku urządzeń typu Brama i Brama (impuls) należy zwrócić uwagę na następujące kwestie: W zależności od funkcji programowanego napędu bramy należy wybrać opcję Brama dla sterowników ze zdefiniowanymi poleceniami GÓRA-STOP-DÓŁ oraz Brama (impuls) dla sterowników z impulsową kolejnością poleceń (GÓRA-STOP-DÓŁ-STOP itp.). Typ urządzenia: Napęd rurowy / zewn. Markiza Żaluzja Aktor przełączający Aktor ściemniający Roleta typu screen 9 Dodaj odbiornik właściwości 0 Potwierdzić ustawienia za pomocą zielonego haczyka i przejść do kolejnego ekranu. Żagiel przeciwsłon. Ogrzewanie markizy Brama Brama (impuls) Napęd nastawczy radiatora 0 Przełączyć odbiornik do trybu programowania. Urządzenia B-Tronic / KNX: Zalecenia odnośnie sposobu postępowania z odbiornikiem zawarto w odpowiedniej instrukcji obsługi programowanego urządzenia. Urządzenia Centronic: Odbiornik typu Centronic może zostać zaprogramowany wyłącznie po przełączeniu w tryb programowania za pomocą głównego pilota. Także w tym przypadku należy zapoznać się ze szczegółowym opisem postępowania zawartym w instrukcji obsługi danego odbiornika. Dodaj Natychmiast przełącz odbiornik odbiornik w tryb programowania! Tryb programowania? Potwierdzić ustawienia za pomocą zielonego haczyka i przejść do kolejnego ekranu. 3 Oprócz wyświetlanej na ekranie informacji o powodzeniu programowania, wiele odbiorników dodatkowo potwierdza skuteczne zaprogramowanie. W przypadku silników jest to zazwyczaj dźwięk klak, a w przypadku odbiorników miganie wskaźnika stanu LED. Informację o tym, czy i w jaki sposób programowany odbiornik wysyła sygnał zwrotny, można znaleźć w odpowiedniej instrukcji użytkowania. Odbiornik został skutecznie zaprogramowany i może zostać dodany do grup i pomieszczeń. Zaprogramuj B-Tronic / KNX-RF 4 Wciśnięcie zielonego haczyka powoduje potwierdzenie ustawień i wyjście z menu

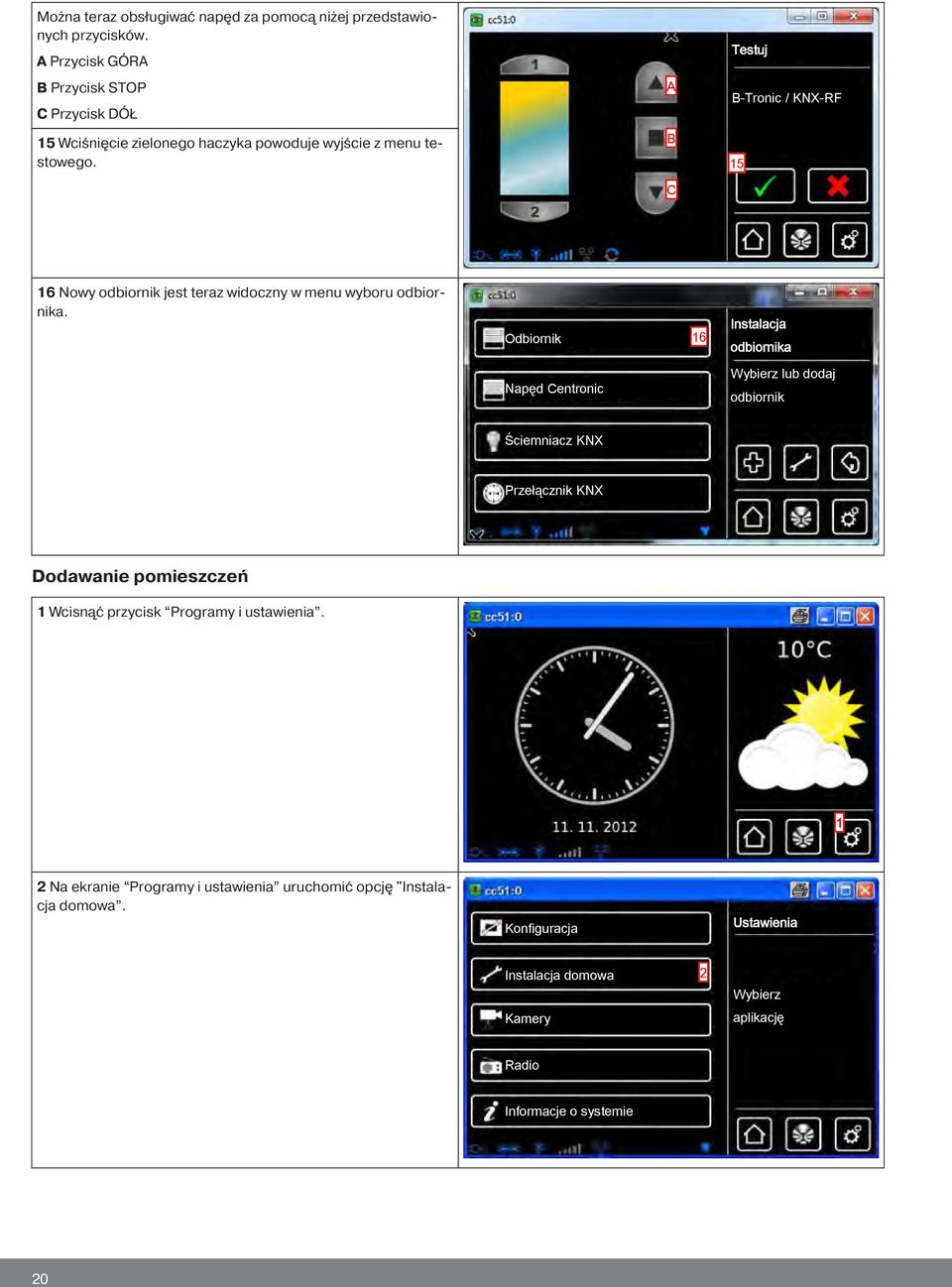

20 Można teraz obsługiwać napęd za pomocą niżej przedstawionych przycisków. A Przycisk GÓRA B Przycisk STOP C Przycisk DÓŁ 5 Wciśnięcie zielonego haczyka powoduje wyjście z menu testowego. A B C Testuj B-Tronic / KNX-RF 5 6 Nowy odbiornik jest teraz widoczny w menu wyboru odbiornika. Odbiornik 6 Instalacja odbiornika Napęd Centronic lub dodaj odbiornik Ściemniacz KNX Przełącznik KNX Dodawanie pomieszczeń Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję "Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 0

21 3 Na ekranie Instalacja domowa wybrać pozycję "Pomieszczenia. Odbiornik Instalacja Grupy Scenariusze funkcję Pomieszczenia 3 Zegary sterujące 4 Aby dodać pomieszczenie, wcisnąć przycisk [ + ]. Salon Pomieszczenia lub dodaj pomieszczenie 4 5 Wcisnąć pole nazwy. Nowe pomieszczenie 5 Podaj nazwę 6 Wyświetla się klawiatura. Należy wprowadzić nazwę nowego pomieszczenia. Na przykładzie brzmi ona Sypialnia. 7 Potwierdzić ustawienia za pomocą zielonego haczyka i opuścić klawiaturę. Sypialnia 6 Nowe pomieszczenie Podaj nazwę 7

22 8 Nowe pomieszczenie jest teraz widoczne w menu wyboru pomieszczenia. Sypialnia Salon Pomieszczenia lub dodaj pomieszczenie 8 Dodawanie odbiorników do pomieszczeń Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję "Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję "Pomieszczenia. Odbiornik Instalacja Grupy Scenariusze funkcję Pomieszczenia 3 Zegary sterujące

23 4 Wybrać pomieszczenie, do którego ma zostać dodany odbiornik. Przykład: Sypialnia Sypialnia Salon 4 Pomieszczenia lub dodaj pomieszczenie 5 Na przedstawionym przykładzie, do wybranego pomieszczenia (sypialnia) nie przypisano jeszcze żadnego odbiornika. Dlatego też lista odbiorników znajdujących się w pomieszczeniu jest jeszcze pusta. 6 Aby dodać odbiornik do wybranego pomieszczenia, wcisnąć przycisk [ + ]. 5 Sypialnia i dodaj odbiornik lub edytuj pomieszczenie 6 7 Wyświetlana lista zawiera wszystkie dostępne odbiorniki, tj. odbiorniki nie przypisane jeszcze do żadnego pomieszczenia. Wciśnięcie żądanego odbiornika powoduje dodanie go do pomieszczenia. Lista odbiorników zawiera również grupy i scenariusze, które podobnie jak odbiorniki można przypisać do wybranych pomieszczeń. Przełączniki Napędy Napęd Centronic 7 Dodaj odbiornik odbiornik do dodania Ściemniacz KNX 8 Wybrany odbiornik (przełącznik) został przypisany do pomieszczenia (sypialnia) i pojawia się na liście znajdujących się w nim odbiorników. Przełączniki 8 Sypialnia i dodaj odbiornik lub edytuj pomieszczenie 3

24 Dodawanie grup Grupa to grupa odbiorników zebranych na jednym kanale pilota. Wszystkie odbiorniki danej grupy reagują równocześnie na sygnały pilota. Należy pamiętać, że w jednej grupie można zebrać wyłącznie odbiorniki tego samego typu - a więc na przykład napędy rolet lub przełączniki. Piloty jednokanałowe również pozwalają na obsługę grup, jednak wyłącznie jednej na pilota. Sygnał zwrotny (pozytywny/negatywny) w przypadku urządzeń dwukierunkowych ma miejsce dopiero po wydaniu komunikatu stanu przez ostatni element grupy. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję "Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Grupy. Odbiornik Grupy Scenariusze 3 Instalacja funkcję Pomieszczenia Zegary sterujące 4

25 4 Aby dodać grupę, wcisnąć przycisk [ + ]. Przełączniki Napędy grup lub dodaj grupę 4 5 Grupy mogą składać się wyłącznie z odbiorników tego samego typu. Należy wybrać żądany typ odbiornika dla nowo tworzonej grupy. 6 Wcisnąć pole nazwy. Nazwa 6 Dodaj grupę Dostosuj 5 Napęd rurowy / zewn. ustawienia Aktor przełączający Aktor ściemniający 7 Wyświetla się klawiatura. Należy wprowadzić nazwę nowej grupy. Na przykładzie brzmi ona Nowa grupa. 8 Potwierdzić wprowadzoną nazwę za pomocą zielonego haczyka i opuścić klawiaturę. nowa grupa 7 Nowa grupa Podaj nazwę 8 9 Potwierdzić ustawienia nowej grupy za pomocą zielonego haczyka i wyjść z menu. Nazwa nowa grupa Napęd rurowy / zewn. Aktor przełączający Aktor ściemniający Dodaj grupę Dostosuj ustawienia 9 5

26 0 Nowa grupa jest teraz widoczna na liście wszystkich grup. Lista odbiorników zawiera również grupy i scenariusze, które podobnie jak odbiorniki można przypisać do wybranych pomieszczeń. nowa grupa Przełączniki 0 grup lub dodaj grupę Napędy Dodawanie odbiorników do grup Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję "Instalacja domowa. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Na ekranie Instalacja domowa wybrać pozycję Grupy. Odbiornik Instalacja Grupy 3 funkcję Scenariusze Pomieszczenia Zegary sterujące 6

27 4 Wybrać grupę, do której ma zostać przypisany odbiornik. Przykład: nowa grupa. nowa grupa 4 grup Przełączniki lub dodaj grupę Napędy 5 Na przedstawionym przykładzie, do wybranej grupy (nowa grupa) nie przypisano jeszcze żadnego odbiornika. Dlatego też lista odbiorników grupy jest jeszcze pusta. Nowa grupa 6 Aby dodać odbiornik do grupy, wcisnąć przycisk [ + ]. lub dodaj odbiornik Na wyświetlanej liście są teraz widoczne wszystkie odbiorniki. Wciśnięcie żądanego odbiornika powoduje dodanie go do grupy. Napędy Napęd Centronic Dodaj odbiornik odbiornik do dodania Napęd B-Tronic 7 8 Wybrany odbiornik (napęd B-Tronic) został dodany do grupy (nowa grupa) i pojawia się na liście znajdujących się w niej odbiorników. Napęd B-Tronic 8 Nowa grupa lub dodaj odbiornik 7

28 Sterowanie funkcjami domu Po zaprogramowaniu odbiorników i przypisaniu ich do pomieszczeń można centralnie sterować funkcjami domu za pośrednictwem urządzenia B-Tronic CentralControl. Sposób obsługi poszczególnych typów urządzeń, grup i scenariuszy opisano dokładniej w niniejszym rozdziale. Obsługa napędów rolet za pomocą urządzenia B-Tronic CentralControl [} 8] Obsługa napędów okien dachowych za pomocą urządzenia B-Tronic CentralControl [} 9] Obsługa aktorów przełączających za pomocą urządzenia B-Tronic CentralControl [} 3] Obsługa aktorów ściemniających za pomocą urządzenia B-Tronic CentralControl [} 33] Obsługa grup za pomocą urządzenia B-Tronic CentralControl [} 37] Obsługa scenariuszy za pomocą urządzenia B-Tronic CentralControl [} 38] Przełączanie Tryb ręczny / Tryb automatyczny [} 39] Obsługa systemu inteligentnego domu za pomocą innych urządzeń w sieci domowej [} 40] Obsługa systemu inteligentnego domu z zewnątrz, za pomocą urządzenia z mobilnym dostępem do internetu [} 4] Obsługa napędów rolet za pomocą urządzenia B-Tronic CentralControl Roleta Żaluzja Roleta typu screen Wcisnąć przycisk Mój dom. Na ekranie Mój dom wybrać pomieszczenie, którego elementy mają być obsługiwane. Przykład: Salon Aplikacje Mój dom Grupy Scenariusze Salon 8

29 Wybrać odbiornik, który ma być obsługiwany. Przykład: Napęd B-Tronic 3a lub Centronic 3b Napęd B-Tronic 3a Salon Napęd Centronic 3b Ściemniacz KNX Przełącznik KNX Elementy obsługowe w urządzeniach B-Tronic i Centronic są zasadniczo takie same: 4 Przycisk GÓRA 5 Przycisk STOP 6 Przycisk DÓŁ 7 Pozycja pośrednia (opcja) 8 Pozycja pośrednia (opcja) 9 W odbiornikach B-Tronic lub KNX pojawia się informacja zwrotna na temat aktualnego stanu oraz możliwość wykonania polecenia przesuwu poprzez wciśnięcie odpowiedniej pozycji wskaźnika stanu. 7 Napęd B-Tronic 4 Napęd Centronic 5 Ściemniacz KNX Przełącznik KNX Napęd B-Tronic 4 7 Napęd Centronic 5 Ściemniacz KNX Przełącznik KNX 8 6 Obsługa napędów okien dachowych za pomocą urządzenia B-Tronic CentralControl Okno dachowe Wcisnąć przycisk Mój dom. 9

30 Na ekranie Mój dom wybrać pomieszczenie, którego elementy mają być obsługiwane. Przykład: "Salon" Aplikacje Mój dom Grupy Scenariusze Salon Wybrać odbiornik, który ma być obsługiwany. Przykład: Okno dachowe B-Tronic 3a lub okno dachowe Centronic 3b Okno dachowe B-Tronic 3a Salon Okno dachowe Centronic 3b Roleta Markiza Elementy obsługowe w urządzeniach B-Tronic i Centronic są zasadniczo takie same: 4 Przycisk GÓRA 5 Przycisk STOP 6 Przycisk DÓŁ 7 Pozycja pośrednia (opcja) 8 Pozycja pośrednia z automatycznym zamykaniem 9 W odbiornikach B-Tronic lub KNX pojawia się informacja zwrotna na temat aktualnego stanu oraz możliwość wykonania polecenia przesuwu poprzez wciśnięcie odpowiedniej pozycji wskaźnika stanu. 7 Okno dachowe B-Tronic 4 Okno dachowe Centronic 5 9 Roleta 6 8 Markiza Ustawiony wstępnie czas automatycznego zamykania można zmienić w menu Opcja automatyczna - Automatyka okien dachowych. Okno dachowe B-Tronic 4 7 Okno dachowe Centronic 5 Roleta 8 6 Markiza 30

31 Obsługa napędów markiz i żagli przeciwsłonecznych za pomocą urządzenia B-Tronic CentralControl Markiza Żagiel przeciwsłon. Wcisnąć przycisk Mój dom. Na ekranie Mój dom wybrać pomieszczenie, którego elementy mają być obsługiwane. Przykład: Taras Aplikacje Mój dom Grupy Scenariusze Taras 3 Wybrać odbiornik, który ma być obsługiwany. Przykład: Markiza Markiza 3 Taras Ogrzewanie markizy 4 Przycisk WSUŃ 5 Przycisk STOP 6 Przycisk WYSUŃ 7 Pozycja pośrednia (opcja) 8 Pozycja pośrednia (opcja) Markiza Ogrzewanie markizy

32 Obsługa aktorów przełączających za pomocą urządzenia B-Tronic CentralControl Wcisnąć przycisk Mój dom. Na ekranie Mój dom wybrać pomieszczenie, którego elementy mają być obsługiwane. Przykład: Salon Aplikacje Mój dom Grupy Scenariusze Salon Wybrać odbiornik, który ma być obsługiwany. Przykład: Aktor przełączający B-Tronic 3a lub Centronic 3b Napęd Centronic Salon Ściemniacz KNX Przełącznik KNX 3a Przełącznik Centronic 3b 3

33 Elementy obsługowe w urządzeniach B-Tronic i Centronic są zasadniczo takie same: 4 Przycisk WŁ. 5 Przycisk WYŁ. 6 Przycisk WŁ. W odbiornikach B-Tronic lub KNX pojawia się informacja zwrotna na temat aktualnego stanu. Wskaźnik niebieski: Aktor przełączający = WŁ. 7 Wskaźnik szary: Aktor przełączający = WYŁ. 8 W przypadku urządzeń Centronic nie występuje sygnał zwrotny. Wskaźnik pozostaje wówczas szary 9 zarówno w trybie WŁ. jak i WYŁ.. Napęd B-Tronic 4 7 Napęd Centronic 5 Ściemniacz KNX 6 Przełącznik KNX Napęd Centronic 4 Ściemniacz KNX Przełącznik KNX Przełącznik Centronic 6 Obsługa aktorów ściemniających za pomocą urządzenia B-Tronic CentralControl Wcisnąć przycisk Mój dom. Na ekranie Mój dom wybrać pomieszczenie, którego elementy mają być obsługiwane. Przykład: Salon Aplikacje Mój dom Grupy Scenariusze Salon 33

34 Wybrać odbiornik, który ma być obsługiwany. Przykład: Aktor ściemniający B-Tronic 3a lub Centronic 3b Napęd Centronic Salon Ściemniacz KNX 3a Ściemniacz Centronic 3b Przełącznik Centronic Elementy obsługowe w urządzeniach B-Tronic i Centronic są zasadniczo takie same: 4 Włączyć światło i zwiększyć jasność (przycisk GÓRA) 5 Wyłączyć ściemniacz (przycisk STOP) 6 Włączyć światło i zmniejszyć jasność (przycisk DÓŁ) 7 Zapisana wartość światła (opcja) 8 Zapisana wartość światła (opcja) W odbiornikach B-Tronic lub KNX pojawia się informacja zwrotna na temat aktualnego stanu. Wskaźnik kolorowy: Światło włączone 9 oraz aktualna wartość ściemnienia 0 Wskaźnik szary: Aktor przełączający = WYŁ. 7 Napęd B-Tronic 4 Napęd Centronic Ściemniacz KNX 6 8 Przełącznik KNX 7 Napęd B-Tronic 4 Napęd Centronic 0 5 Ściemniacz KNX Przełącznik KNX 8 6 W przypadku urządzeń Centronic nie występuje sygnał zwrotny. Wskaźnik pozostaje wówczas szary zarówno w trybie WŁ. jak i WYŁ.. Ściemniacz Centronic 7 4 Napęd B-Tronic 5 Napęd Centronic Ściemniacz KNX

35 Obsługa napędów bram za pomocą urządzenia B-Tronic CentralControl Wcisnąć przycisk Mój dom. Na ekranie Mój dom wybrać pomieszczenie, którego elementy mają być obsługiwane. Przykład: Garaż Aplikacje Mój dom Grupy Scenariusze Garaż 3 Wybrać odbiornik, który ma być obsługiwany. Przykład: Brama 3a lub Brama (impuls) 3b Brama 3a Garaż Brama (impuls) 3b W zależności od funkcji programowanego napędu bramy należy wybrać opcję Brama dla sterowników ze zdefiniowanymi poleceniami GÓRA-STOP-DÓŁ. 4 Przycisk GÓRA 5 Przycisk STOP 6 Przycisk DÓŁ Brama Brama (impuls)

36 W zależności od funkcji programowanego napędu bramy należy wybrać opcję Brama (impuls) dla sterowników z impulsową kolejnością poleceń (GÓRA-STOP-DÓŁ-STOP itd.). 7 Ciąg poleceń: GÓRA-STOP-DÓŁ-STOP itd. Brama Brama (impuls) 7 Obsługa ogrzewania markizy za pomocą urządzenia B-Tronic CentralControl Wcisnąć przycisk Mój dom. Na ekranie Mój dom wybrać pomieszczenie, którego elementy mają być obsługiwane. Przykład: Taras Aplikacje Mój dom Grupy Scenariusze Taras 3 Wybrać odbiornik, który ma być obsługiwany. Przykład: Ogrzewanie markizy Markiza Taras Ogrzewanie markizy 3 36

37 4 Przycisk WŁ. 5 Przycisk WYŁ. 6 Przycisk WŁ. Ewentualnie ustawiony czas wyłączania jest uwzględniany także podczas obsługi za pomocą B-Tronic CentralControl. Markiza 4 Ogrzewanie markizy 5 6 Obsługa grup za pomocą urządzenia B-Tronic CentralControl Wcisnąć przycisk Mój dom. Na ekranie Mój dom wybrać opcję Grupy. Grupy i scenariusze, podobnie jak poszczególne odbiorniki, można przypisać do wybranych pomieszczeń. Po przypisaniu do pomieszczenia, są one w dalszym ciągu wyświetlane w obszarze Grupy wzgl. Scenariusze. Aplikacje Grupy Mój dom Scenariusze Salon Wybrać odbiornik, który ma być obsługiwany. Przykład: Grupa z aktorami przełączającymi 3a lub grupa z napędami 3b Przełączniki 3a Grupy grupę Napędy 3b 37

38 Należy pamiętać, że w jednej grupie można zebrać wyłącznie odbiorniki tego samego typu - a więc na przykład napędy rolet 4, ściemniacze 5 lub odbiorniki przełączające 6. Obsługa grup odbywa się w taki sam sposób, jak obsługa zawartych w nich urządzeń: Obsługa scenariuszy za pomocą urządzenia B-Tronic CentralControl Wcisnąć przycisk Mój dom. Na ekranie Mój dom wybrać opcję Scenariusze. Grupy i scenariusze, podobnie jak poszczególne odbiorniki, można przypisać do wybranych pomieszczeń. Po przypisaniu do pomieszczenia, są one w dalszym ciągu wyświetlane w obszarze Grupy wzgl. Scenariusze. Aplikacje Grupy Mój dom Scenariusze Salon 3 Wybrać scenariusz, który ma być obsługiwany. Scenariusz Scenariusz 3 Scenariusze scenariusz 38

39 4 Uruchomić scenariusz. Scenariusz Scenariusz 4 Przełączanie Tryb ręczny / Tryb automatyczny Urządzenie B-Tronic CentralControl pozwala na czasowe sterowanie odbiornikami, grupami oraz scenariuszami. Wszystkie polecenia wykonywane przez CentralControl na podstawie wstępnie zaprogramowanych ustawień (np. czasów przełączania) określane są jako funkcje automatyczne. Funkcje automatyczne mogą zostać aktywowane/dezaktywowane równocześnie dla jednego bądź kilku odbiorników. Informacje o tym, czy urządzenia dwukierunkowe znajdują się w trybie ręcznym czy automatycznym wyświetlane są w formie piktogramów. Ponieważ centrala pozwala na jednoczesne przełączenie większej liczby odbiorników, możliwe są trzy warianty wskazań: Salon A Salon B Salon C A wszystkie wybrane odbiorniki pracują w trybie automatycznym B wszystkie wybrane odbiorniki pracują w trybie ręcznym C wybrane odbiorniki pracują w różnych trybach. Wciśnięcie jednego z dwóch symboli pozwala na jednoczesne przełączenie odbiorników do żądanego trybu. Wcisnąć przycisk Mój dom. Aby jednocześnie zmienić funkcje automatyczne urządzenia CentralControl dla wszystkich odbiorników w domu, należy wcisnąć w celu ich całkowitej aktywacji lub 3 w celu całkowitej dezaktywacji. Odbiorniki, dla których nie zdefiniowano funkcji automatycznych, pozostają bez zmian. W celu zmiany funkcji automatycznych dla jednego bądź wszystkich odbiorników danego pomieszczenia, należy wybrać żądane pomieszczenie. Aplikacje Grupy Scenariusze Salon Mój dom 3 39

40 Aby jednocześnie zmienić funkcje automatyczne urządzenia CentralControl dla wszystkich odbiorników przypisanych do pomieszczenia, należy wcisnąć 4 w celu ich całkowitej aktywacji lub 5 w celu całkowitej dezaktywacji. Odbiorniki przypisane do wybranego pomieszczenia, dla których nie zdefiniowano funkcji automatycznych, pozostają bez zmian. W celu zmiany funkcji automatycznych dla jednego odbiornika, należy wskazać żądany odbiornik. Napęd B-Tronic Napęd Centronic Ściemniacz KNX Przełącznik KNX Salon 4 5 Aby zmienić funkcje automatyczne urządzenia CentralControl dla wybranego odbiornika, należy wcisnąć 6 w celu ich aktywacji lub 7 w celu dezaktywacji. Jeżeli dla wybranego odbiornika nie zdefiniowano funkcji automatycznych, pozostaje on bez zmian. W celu powrotu do normalnej obsługi odbiornika i pomieszczenia, należy ponownie wskazać wybrany odbiornik 8. Napęd B-Tronic 8 6 Napęd Centronic Ściemniacz KNX 7 Przełącznik KNX Obsługa systemu inteligentnego domu za pomocą innych urządzeń w sieci domowej Funkcje systemu inteligentnego domu za pośrednictwem centrali sterującej B-Tronic CentralControl można obsługiwać "zdalnie poprzez wiele urządzeń końcowych zainstalowanych w sieci domowej. Urządzenia mogą zostać podłączone do sieci poprzez kabel sieciowy a lub WLAN b. Nie jest przy tym istotne, z jakiego systemu operacyjnego korzysta urządzenie końcowe. Obsługiwane są m.in. systemy Microsoft Windows (od wersji XP / Internet-Explorer 8), Android oraz Apple IOS (Mac, IPad, IPhone). a b 40

41 W celu uzyskania dostępu do centrali poprzez sieć, należy uruchomić przeglądarkę internetową i wpisać numer IP w pasku adresu c. Wprowadzony adres rozpoczyna się zawsze od po którym następuje numer IP, złożony z czterech, maksymalnie 3- cyfrowych wartości oddzielonych kropką. Na przykładzie brzmi on następująco: Numer IP, przypisany centrali przez sieć można znaleźć na stronie Informacje o systemie (zob. Informacje o systemie [} 4]): c W celu zapewnienia stałego szybkiego dostępu do urządzenia CentralControl, stronę otwartą za pomocą adresu IP można zapisać w zakładkach lub na pulpicie. Aby urządzenie CentralControl nie stosowało innego adresu IP po każdym uruchomieniu, należy przypisać mu stały adres IP. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję "Informacje o systemie. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Adres IP pozwalający na dostęp do urządzenia CentralControl. Jeżeli urządzenie CentralControl jest połączone z siecią poprzez WLAN, adres IP znajduje się w wierszu wlan0:. W przypadku połączenia z siecią poprzez kabel sieciowy, adres IP znajduje się w wierszu eth0:. Jeżeli adres IP nie jest widoczny, należy skontrolować ustawienia sieciowe urządzenia CentralControl. 4 Wyjść z menu poprzez wciśnięcie przycisku Strona startowa

42 Obsługa systemu inteligentnego domu z zewnątrz, za pomocą urządzenia z mobilnym dostępem do internetu Celem łatwej, zdalnej obsługi centrali za pośrednictwem internetu, niezbędna jest rejestracja w Becker Gateway Service. Do uzyskania dostępu do bramy sieciowej w serwisie jednorazowo potrzebny jest kod rejestracyjny. Kod rejestracyjny można wygenerować w punkcie --> --> Dane dostępowe (zob. Dostęp zdalny [} 34]). Należy pamiętać, iż do wygenerowania kodu rejestracyjnego niezbędne jest połączenie z internetem. Po pomyślnej rejestracji w Becker Gateway Service, nie jest konieczne ponowne generowanie kodu dla tej samej centrali. Do swojego konta użytkownika można oczywiście przypisać większą ilość centrali sterujących. Funkcje dodatkowe Centrala sterująca B-Tronic CentralControl posiada kilka dodatkowych właściwości, mających na celu zwiększenie komfortu i bezpieczeństwa oraz zapewnienie użytkownikowi rozrywki. Informacje pogodowe i prognoza pogody [} 4] Radio internetowe odtwarzanie [} 43] Radio internetowe - dodawanie stacji [} 44] Radio internetowe - usuwanie stacji [} 47] Informacje pogodowe i prognoza pogody Centrala sterująca B-Tronic CentralControl pozwala na wyświetlanie na ekranie startowym informacji o aktualnej pogodzie w wybranej miejscowości (zob. Ekran startowy / standardowy [} 8 ]). Możliwe jest także wyświetlanie prognozy pogody na najbliższe dni i noce. W tym celu wystarczy wcisnąć symbol pogodowy po prawej stronie ekranu. Rozmaite symbole pogodowe opisano w punkcie Symbole pogodowe [} 43]. W lewej części ekranu pojawia się prognoza pogody na kolejne trzy dni. Wyświetlane są następujące informacje: Miejscowość, której dotyczą informacje pogodowe 3 Dzień tygodnia 4 Pogoda w dzień 5 Pogoda w nocy 6 Aby powrócić do normalnego ekranu startowego należy wcisnąć przycisk Home Funkcja wyświetlania informacji pogodowych wymaga połączenia z internetem. Aby urządzenie B-Tronic CentralControl wskazywało prawidłowe informacje o pogodzie, niezbędne jest podanie miejscowości, której mają one dotyczyć. Zob. Ustaw miejscowość docelową pogody [} 4] Sinn, Germany Sobota Niedziela Poniedziałek 6 4

43 Radio internetowe odtwarzanie Urządzenie B-Tronic CentralControl pozwala na odbiór radia internetowego. Niezbędne jest oczywiście właściwe podłączenie do sieci oraz działające połączenie z internetem o dostatecznej prędkości. Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Radio. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Można teraz wybrać z listy żądaną stację radiową. HR3 harmony.fm 3 Radio internetowe lub dodaj stację Rock Antenne Hity 4 Głośność regulowana jest za pomocą strzałek. 5 W celu zakończenia odbioru radia wcisnąć przycisk Stop. HR3 Radio 6 Wciśnięcie przycisku Wstecz powoduje wyjście z menu

44 7 Odbiór radia pozostaje włączony, dopóki na głośniku wyświetlana jest wizualizacja fal radiowych. 8 Aby wyłączyć radio, nie wystarczy obniżyć głośności do zera, ponieważ transmisja danych z internetu wciąż trwa. Wyłączenie radia i przerwanie transmisji danych jest możliwe wyłącznie za pomocą przycisku Stop. HR3 Radio 7 8 Radio internetowe - dodawanie stacji Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Radio. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Istnieje możliwość zapisania do 5 strumieni audio w formacie MP3 lub OGG Vorbis. Dokładny link można uzyskać u nadawcy radia. Aby dodać nową stację, wcisnąć przycisk +. HR3 harmony.fm Radio internetowe lub dodaj stację Rock Antenne Hity 3 44

45 4 Nadać nowej stacji nazwę. 5 Wybrać format odtwarzania. Nazwa Edytuj stację radiową Informacje na temat stosowanego formatu można znaleźć na stronie internetowej danej radiostacji. 6 W tym miejscu należy wprowadzić adres strumienia audio. HR MP3 OGG Vorbis 4 5 Dostosuj właściwości Adres można znaleźć na stronie internetowej danej radiostacji. Adres / URL 7 Wciśnięcie zielonego haczyka powoduje zapisanie ustawień i wyjście z menu. Nowa stacja radiowa jest teraz dostępna na liście stacji. 6 Usuń stację radiową 7 Należy pamiętać, że pliki list odtwarzania (rozszerzenie-.m3u) nie mogą być użyte bezpośrednio, nawet jeśli odsyłają do strumieni w formacie *.mp3. Aby dotrzeć do adresów strumieni zawartych w tych plikach, należy zapisać je lokalnie na dysku komputera itp., otworzyć w edytorze tekstu i wybrać jeden z zapisanych linków, rozpoczynający się od Radio internetowe - sortowanie stacji Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Radio. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 45

46 3 Wcisnąć przycisk konfiguracji. HR3 harmony.fm Radio internetowe lub dodaj stację Rock Antenne 3 Hity 4 Wybrać stację, który ma zostać przeniesiona na inną pozycję. Przykład: Hity. HR3 harmony.fm Radio internetowe Sortuj pozycje Rock Antenne Hity 4 5 Przesunąć wybraną stację na inną pozycję za pomocą strzałek. 6 Wciśnięcie zielonego haczyka powoduje zapisanie nowej kolejności i wyjście z menu sortowania. Hity HR3 Radio internetowe Sortuj pozycje 3 harmony.fm Rock Antenne Wciśnięcie tego przycisku powoduje powrót do ekranu startowego. Hity HR3 Radio internetowe lub dodaj stację harmony.fm Rock Antenne 7 46

47 Radio internetowe - usuwanie stacji Wcisnąć przycisk Programy i ustawienia. Na ekranie Programy i ustawienia uruchomić opcję Radio. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Aby usunąć stację, należy wybrać ją z listy dostępnych stacji. HR3 harmony.fm 3 Radio internetowe lub dodaj stację Rock Antenne Hity 4 Wcisnąć przycisk Stop, aby zatrzymać odbiór radia. HR3 Radio 4 47

48 5 Wcisnąć przycisk konfiguracji. HR3 Radio 5 6 Wcisnąć przycisk Usuń stację radiową. 7 Wciśnięcie zielonego haczyka powoduje usunięcie stacji i wyjście z menu. Stacja nie jest już dostępna na liście stacji radiowych. Nazwa HR3 MP3 OGG Vorbis Edytuj stację radiową Dostosuj właściwości Adres / URL 7 Usuń stację radiową 6 Dodawanie zewnętrznych kamer internetowych Urządzenie pozwala na dodanie do 5 kamer sieciowych przesyłających strumień MJPEG. Informację o tym, czy format ten jest dostępny w danym modelu kamery można uzyskać u jej producenta. Należy pamiętać, że centrala może wyświetlać wyłącznie natywne strumienie w formacie MJPEG/MJPG. Pod adresem dostępna jest lista kamer internetowych przetestowanych i użytych przez firmę Becker. Znajduje się tam również wykaz niezbędnych ustawień. Wcisnąć przycisk Programy i ustawienia. 48

49 Na ekranie Programy i ustawienia uruchomić opcję "Kamery. Ustawienia Instalacja domowa Kamery aplikację Radio Informacje o systemie 3 Aby dodać kamerę zewnętrzną, wcisnąć przycisk [ + ]. Lokalna (CC5) Kamery lub dodaj kamerę 3 4 Wybrać pole nazwy i nadać nazwę nowej kamerze. 5 W tym miejscu należy podać adres strumienia MJPG. Należy pamiętać, że centrala może wyświetlać wyłącznie natywne strumienie w formacie MJPEG/MJPG. Pod adresem zamieszczono wykaz kamer oraz odpowiednich adresów strumieni MJPG. Nazwa Kamera walizkowa Adres / URL strumienia MJPEG Kamera walizkowa 6 Wyświetlacz jest przystosowany do rozdzielczości 30 x 40 pikseli (QVGA). Gdy obraz z kamery wyświetlany jest tylko częściowo lub w znacznym pomniejszeniu, należy zmienić odpowiednie ustawienie w swojej kamerze. Jeżeli nie jest to możliwe, aktywować opcję Dostosuj obraz. Należy pamiętać, że w przypadku silnie rozbieżnych wyjściowych formatów obrazu może dojść do obniżenia prędkości odtwarzania. 7 Wyjść z menu poprzez wciśnięcie zielonego haczyka. 8 Nowa kamera jest teraz widoczna na liście kamer. Dostosować obraz? Usunąć kamerę internet.? Lokalna (CC5) 6 7 Kamery Kamera walizkowa 8 lub dodaj kamerę 49
