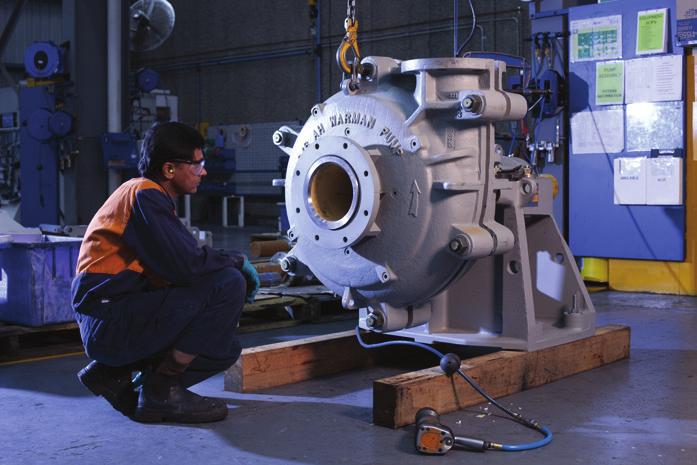

2 Klasyczna pompa Warman AH jest stale rozwijana, czego efektem jest zwiększenie sprawności, poprawa odporności na zużycie oraz niezmiennie wysoka jakość, której oczekują nasi klienci. Historia Odkąd ponad pół wieku temu wprowadziliśmy na rynek pierwszy model pompy AH informacje, które otrzymywaliśmy od klientów oraz dane uzyskiwane od inżynierów umożliwiały nam stałe wprowadzanie innowacyjnych ulepszeń konstrukcyjnych. Biorąc pod uwagę tak ważne kwestie, jak odporność na zużycie oraz właściwości ścierne szlamu, stale rozwijamy i poszerzamy ofertę naszych pomp szlamowych. Obecnie firma Weir Minerals oferuje wiele różnych wirników i uszczelnień wałów, nadających się do zróżnicowanych zastosowań, oraz stale pracuje na rzecz modernizacji urządzeń w skali światowej. Wirnik i wykładzina wlotowa Warman WRT Wirnik i wykładzina wlotowa Warman WRT są dowodem naszego stałego zaangażowania w ulepszanie konstrukcji. Wirnik wraz z wykładziną wlotową WRT to doskonałe ulepszenie Państwa obecnej pompy z serii AH, zaprojektowane w celu zwiększenia sprawności i poprawy odporności na zużycie. Zastosowania w pompach o dużej wydajności Rodzina pomp AH została zaprojektowana do ciągłego pompowania bardzo ściernych/gęstych szlamów w takich procesach, jak zasilanie hydrocyklonów, flotacja i odpady w zakładach obróbki kopalin, a także w innych zastosowaniach przemysłowych. Materiał wylotowy z młynów kulowych Popiół denny/lotny, mielenie kamienia wapiennego Węgiel Piasek gruby Odpady grube Pogłębianie Odsiarczanie spalin Odpady drobne Flotacja Media o dużym ciężarze właściwym Koncentraty mineralne Piaski mineralne Szlam z zawartością kwasu azotowego Piaski roponośne Kwas fosforowy Skała fosforowa Przemysl chemiczny Pulpa i papier Materiał wylotowy z młynów prętowych Procesy mielenia Nowa czterołopatkowa konstrukcja nowego zespołu wirnika i wykładziny wlotowej Warman WRT opiera się na unikalnym układzie kanałów łopatkowych w tylnej części korpusu wirnika, które usprawniają przepływ cieczy przez wirnik. 2

3 3

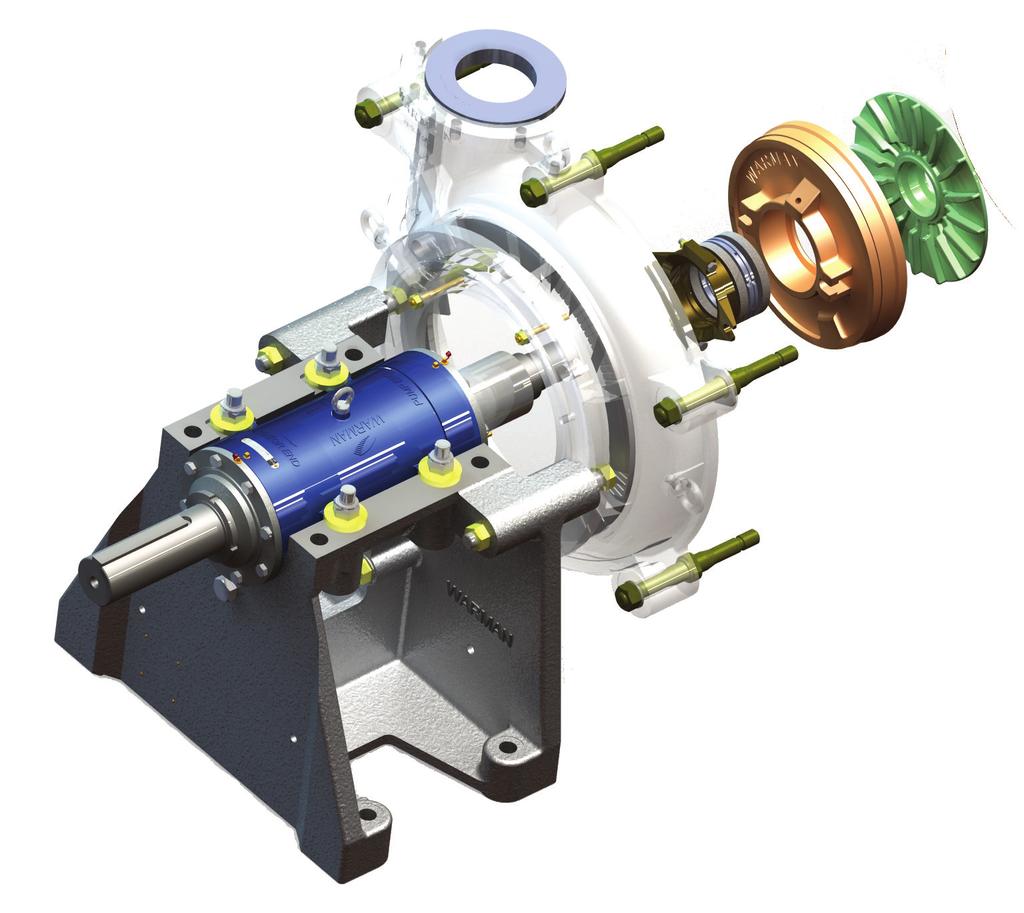

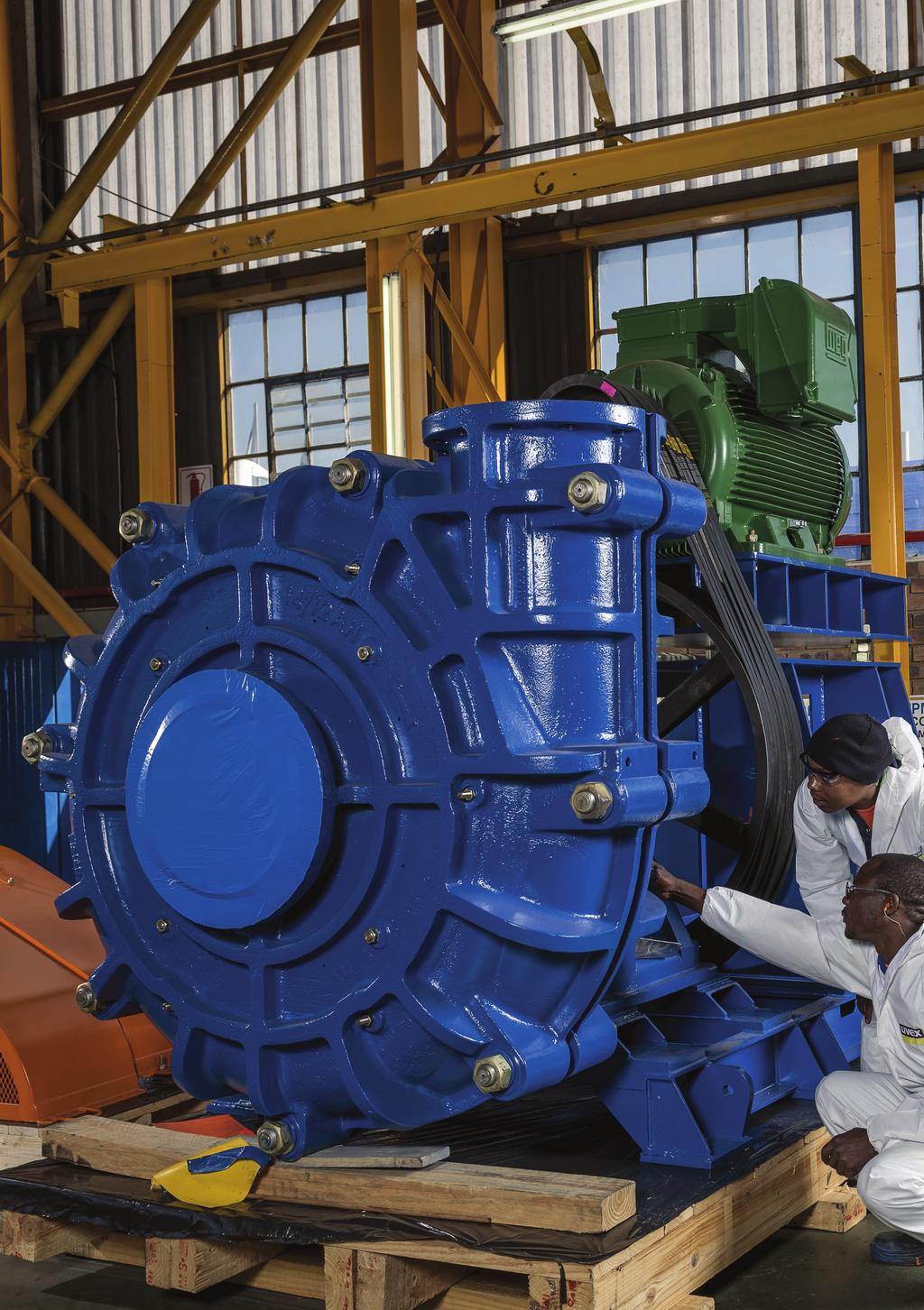

4 Uniwersalna pompa Warman AH jest dostępna w wielu różnych konfiguracjach, dzięki czemu może być doskonale dostosowana do wymagań klienta. Cechy konstrukcyjne i wynikające z nich korzyści Wytrzymała konstrukcja ułatwia konserwację i minimalizuje czasy przestoju. Korpus z pełną wykładziną wykonany z żeliwa zapewnia trwałość, wytrzymałość, bezpieczeństwo i długi okres użytkowania. Wolnoobrotowe wirniki o dużej średnicy i wysokiej wydajności zostały zaprojektowane z myślą o maksymalnej odporności na zużycie i niskich kosztach eksploatacyjnych. Otwarte wirniki o dużym przelocie redukują szybkość wewnętrznego przepływu, maksymalizują odporność na zużycie i zmniejszają koszty eksploatacyjne. Gruba wykładzina z elastomeru lub stopu żeliwa wysokochromowego przymocowana za pomocą śrub zapewnia wyjątkową odporność na korozję oraz ułatwia wymianę wykładziny i zapewnia wymienność części, przez co redukuje ogólne koszty konserwacji i zwiększa odporność na zużycie. Minimalna długość wału/wirnika zmniejsza ugięcie wału i zwiększa trwałość uszczelnienia. Sposob montażu łożyska umożliwia konserwację w czystym środowisku bez konieczności demontażu pompy, co gwarantuje niezawodną eksploatację oraz większą trwałość łożyska. Opcje zespołów łożysk smarowanych olejem lub smarem zapewniają łatwą konserwację i krótszy czas przestoju. Opcjonalne uszczelnienie wału do pracy na sucho redukuje lub eliminuje wymagania związane z przepłukiwaniem wodą. Efektywna komora odrzutnika zwiększa trwałość uszczelnienia i redukuje lub eliminuje wymagania związane z przepłukiwaniem wodą. Wirniki i wykładziny wlotowe Warman WRT zwiększają wydajność i mają wysoki współczynnik odporności na wycieranie. Wymienność konfiguracji uszczelnień uszczelnienia z przepłukiwaniem, niskoprzepływowe, odśrodkowe i mechaniczne mogą być mocowane na pompie dowolnej wielkości. Komora odrzutnika Warman Hi-Seal skonfigurowana pod kątem znacznie lepszego suchego uszczelniania dławicowego. 4

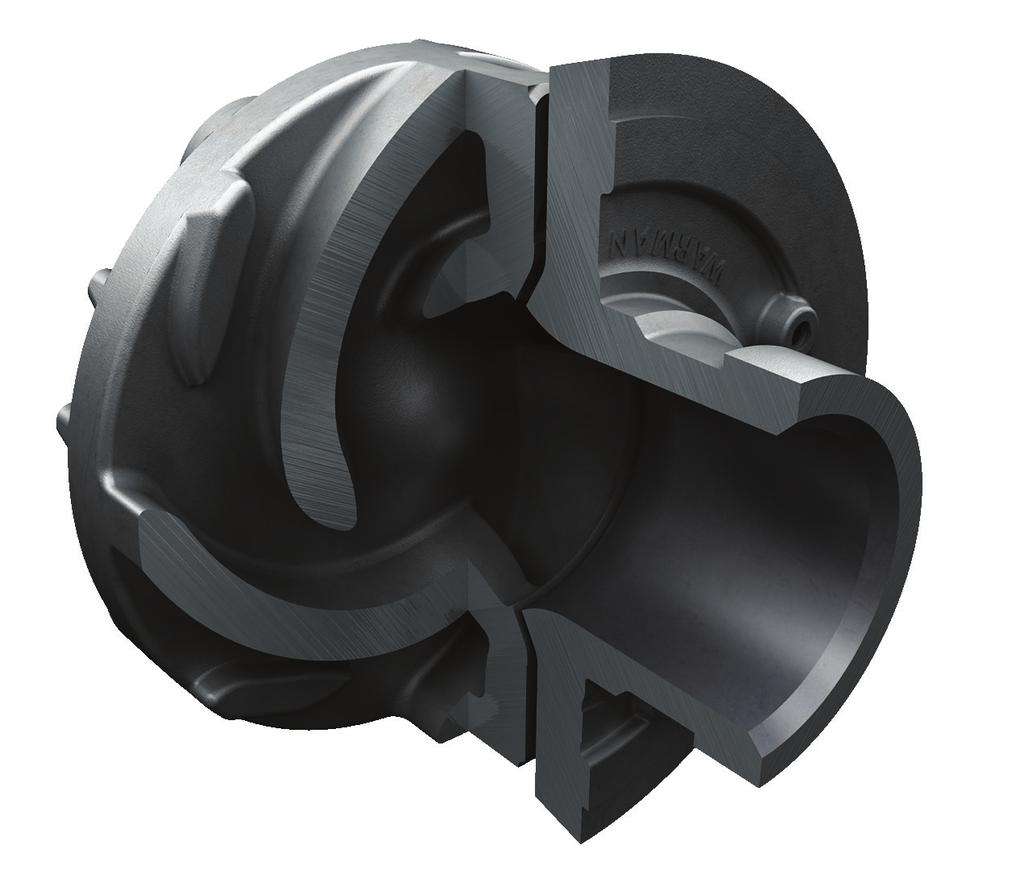

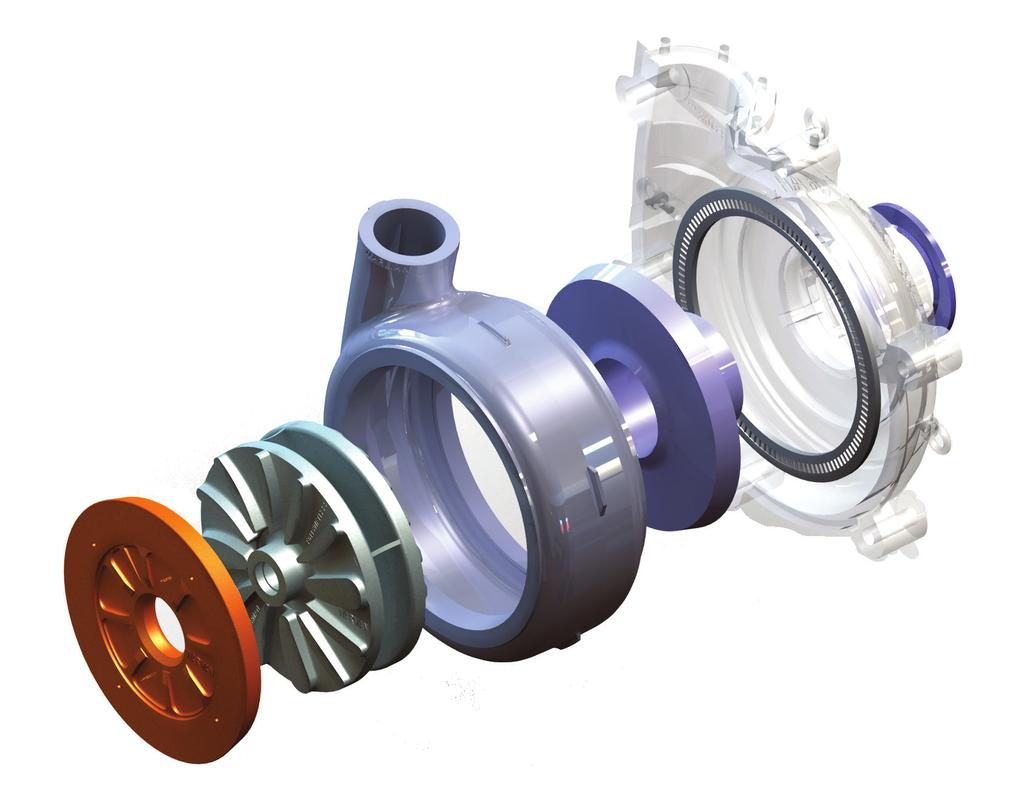

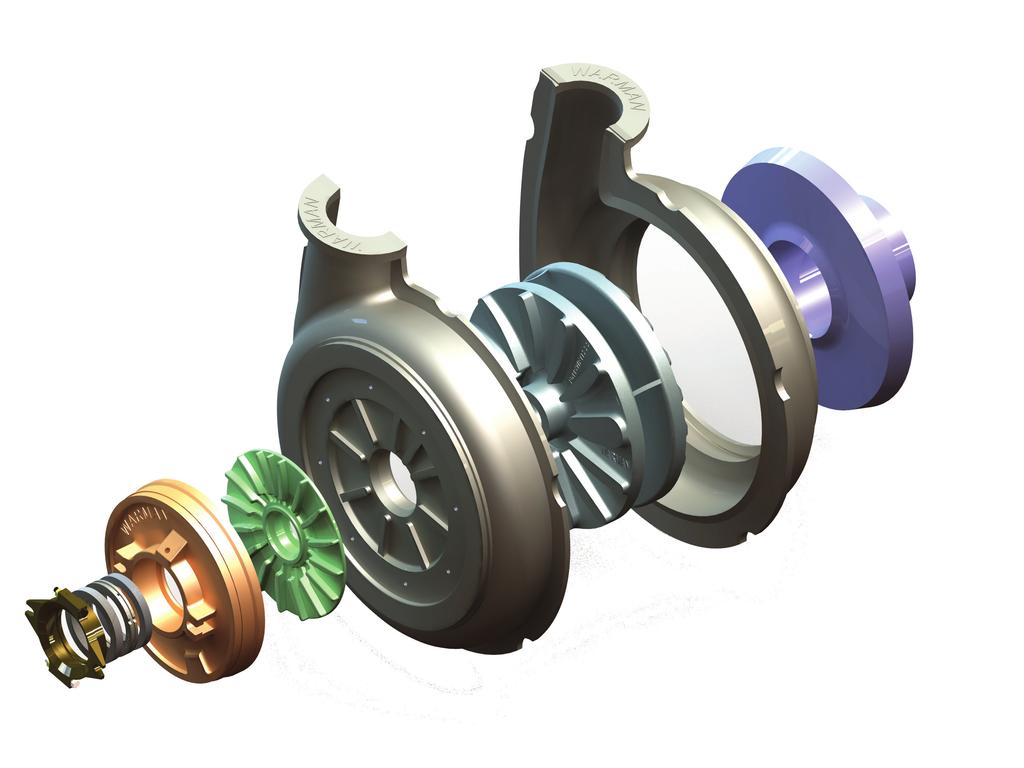

5 Nowa koncepcja zespołu wirnika i wykładziny wlotowej WRT zawiera kierownice w kanałach międzyłopatkowych wirnika, które usprawniają przepływ cieczy przez wirnik. Wymienna wykładzina obwodowa z żeliwa wysokochromowego Wymienne wykładziny obwodowe gumowe Gumowe części pomp AH są produkowane z materiału Warman R55. Kombinacja wykładzin obwodowych TL1 o polepszonych parametrach przepływu cieczy, zmniejsza zużycie i redukuje całkowite koszty eksploatacji. 5

6 Pompy szlamowe Warman AH, AHP i AHPP wymiary ogólne Do użycia tylko podczas wstępnego wyboru. Wszystkie wymiary podane są w mm. A M H G E J U D K L C B Rozmiar pompy A B C D U Rozmiar wpustu E G H J K L M Przybliżona masa [kg] mm mm mm mm mm mm mm mm mm mm mm mm mm metal guma 1.5/1 BAH X /1,5 BAH X /2 CAH X /3 CAH X /3 DAH X /4 DAH X /4 EAH X /4 EEAHP X /6 EAH X /6 FAH X /6 FFAHPP X /8 FAH X /8 STAH X /8 STAHP X /8TAHPP X /10 FAH X /10 STAH X /10 TAH X *12/10 TAHP X *12/10 TAHPP X /12 FAH X /12 STAH X *14/12TAHPP X /14 TUAH X *16/14TUAHPP X /18 TUAH X *20/18TUAHP X *20/18TUAHPP X *Podane rozmiary pomp uwzględniają dodatkowe stopki montażowe na korpusie. 6

7 Pompa szlamowa Warman AH krótki przewodnik po procesie wyboru Przybliżone parametry przy pompowaniu czystej wody do użycia tylko podczas wstępnego wyboru. Metry sześcienne na godzinę (m 3 /h) /1 3/2 6/4 8/6 10/8 14/ Wysokość podnoszenia [ft] /1.5 4/3 12/10 16/14 20/ Wysokość podnoszenia [m] Galony (USA) na minutę [gpm] Pompy Warman AH z ulepszonymi wirnikami i wykładzinami wlotowymi WRT posiadają większą odporność na zużycie i zmniejszają pobór energii. Informacje o problemie Odporność na zużycie pomp Warman AH zamontowanych w instalacji przesyłu żelazokrzemu firmy DMS dla dużego klienta zlokalizowanego w rejonie gór Pilanesberg w Republice Południowej Afryki nie spełniała oczekiwań. W związku z tym firma poszukiwała możliwości dokonania usprawnień. Aby spełnić wymagania klienta, istniejące pompy AH zostały zmodernizowane za pomocą wirników i wykładzin wlotowych Warman WRT w celu zwiększenia odporności na zużycie i zmniejszenia poboru energii. Wyniki Pompy Warman AH z zamontowanym wirnikiem i wykładziną wlotową WRT wykazały się lepszą odpornością na zużycie w porównaniu do pomp AH ze standardowym wirnikiem i wykładziną wlotową. Odporność na zużycie wzrosła o 1944 godziny po zastosowaniu wirnika i wykładziny wlotowej WRT Zwiększono oszczędności na kosztach energii Informacje o warunkach pracy Natężenie przepływu [m ³ /h] 1062 Wysokość podnoszenia [m] 42 Gęstość szlamu [SG] 3,2 Gęstość fazy stałej [SG] 6,8 Procent ciał stałych [Cw] 19,5 Średnie ziarno d50 [mm] 20 Porównanie odporności na zużycie AH 10/8 FF wirnik 1296 godzin wykładzina wlotowa 1296 godzin WRT 10/8 FF Zredukowano czas przestoju wymagany na konserwację Wyeliminowano kawitację pomp wirnik wykładzina wlotowa 3240 godzin 3240 godzin Wydajność pomp WRT 10/8 FF AH 10/8 FF Pobór mocy [kw] Prędkość obr. pompy Sprawność pompy [%] 65,51 62,00 Dostępna nadwyżka antykawitacyjna (NPSH) 3,16 3,16 Nadwyżka antykawitacyjna (NPSH) wymagana przez pompę 2,11 3,30 Kawitacja pompy występuje? Nie Tak
