1 Minerals Pompy WARMAN z wirnikiem cofniętym Gama pomp WRR

2 Bezkompromisowa niezawodność Rozwiązanie gamy pomp WRR firmy Warman z wirnikiem cofniętym opiera się na technologii wirowej, wywodzącej się z zasady wiru wodnego. Wirnik wytwarza wir stożkowy, który rozciąga się aż do rury ssawnej, wsysając cząsteczki stałe do strumienia cieczy. Cząsteczki zostają wciągnięte do pompy i dzięki działaniu siły odśrodkowej wytwarzanej przez działanie wiru, zostają w większości przetłoczone już podczas jednego obrotu. Grubościenny korpus, zbudowany z materiałów odpowiednich dla poszczególnych zastosowań, zapewnia gamie pomp WRR firmy Warman najwyższą wytrzymałość i niezawodność. Gamę pomp WRR firmy Warman zaprojektowano do przetłaczania cieczy zawierających duże cząsteczki stałe (ścierne, włókniste lub delikatne) dla najbardziej wymagających zastosowań, przy minimalizacji zużycia ściernego i ryzyka zatykania się. Charakterystyka i korzyści gamy pomp WRR firmy Warman Duży prześwit W pełni cofnięty wirnik może przetłaczać cząsteczki wielkości otworu ssawnego i/lub elementy włókniste przy minimalnym ryzyku zatykania się. Zachowywanie charakterystyki Część hydrauliczna gamy pomp WRR nie zawiera pierścieni ślizgowych i nie wymaga żadnej regulacji. Wysoka odporność na zużycie Technologia wirowa minimalizuje styczność pomiędzy tłoczonymi cząsteczkami a elementami hydraulicznymi. W rejonach szczególnie narażonych na zużycie elementy pompy mają zwiększoną grubość materiału. Część hydrauliczna dostępna jest w wykonaniu z żeliwa wysokochromowego. Rozwiązanie układu hydraulicznego gamy pomp WRR firmy Warman : Wirnik o zakrzywionych łopatkach odrzutnikowych powoduje odrzucanie tłoczonej substancji od korpusu pompy, a tym samym znacznie zmniejsza jego zużycie. Rozwiązanie to jest kluczem do uzyskania bardzo dobrych osiągów eksploatacyjnych oraz pracy pompy bez zatykania się. Rozwiązanie układu hydraulicznego gamy pomp WRR firmy Warman Łatwa konserwacja Gama pomp WRR firmy Warman charakteryzuje się prostą budową, jest wytrzymała i zbudowana z niewielu części. Oznacza to, że regulacja jest prosta i nie wymaga żadnej specjalistycznej pracy ani specjalnych narzędzi. Tłoczenie tangencjalne Wirnik pucharowy Profil typu-c Prosty profil Zakrzywione i promieniowe łopatki (typu F) Zakrzywiony profil Zakrzywione i promieniowe łopatki (A, AB, S)

3 Gama A - Pompy monoblokowe Zastosowania lekkie Pompy monoblokowe z bezpośrednim napędem Sprawność silnika w klasie premium IE (silnik 7, kw) Żeliwo Wirnik z wirem swobodnym (cofnięty) Wolny przelot Ø0-0 mm Mocowanie poziome Pojedyncze uszczelnienie mechaniczne Połączenie kołnierzowe PN0 Ciśnienie akustyczne poniżej 0 db(a) Ciśnienie robocze, bar Mleczko wapienne Woda zapiaszczona / ze żwirem Ścieki komunalne Kąpiel trawiąca Tłuszcz zwierzęcy Popłuczyny z mycia warzyw Fermentacyjne osady ściekowe Osady organiczne Woda z zawartością fosfatów Odcieki chemiczne Mocowanie poziome Mocowanie na wsporniku pionowym. Pompa WRR typ AB0 firmy Warman w komorze fermentacji beztlenowej osadów ściekowych. Pompa WRR typ AB0 firmy Warman dla oczyszczalni ścieków w Budapeszcie na Węgrzech Materiał odporny na zużycie ścierne Twardość 00 lub 00HB Stal nierdzewna L materiał odporny na korozję Strefa i Atex Montaż pionowy ze wspornikiem i kolanem Krzywe ogólne - pompa z gamy A WRR firmy Warman Maksymalne natężenie przepływu: m /h - Maksymalna wysokość podnoszenia: m Natężenie przepływu (m /h)

4 Gama F-DL - Pompy poziome Zastosowania średnio wymagające Pompy monoblokowe z bezpośrednim napędem Sprawność silnika w klasie premium IE (silnik 7, kw) Żeliwo Wirnik z wirem swobodnym (cofnięty) Wolny przelot Ø0-0 mm Mocowanie poziome Pojedyncze uszczelnienie mechaniczne Połączenie kołnierzowe PN0 Ciśnienie akustyczne poniżej 0 db(a) Ciśnienie robocze, bar Toksyczne odpady przemysłowe Rozcieńczone wody kopalniane Woda browarna Woda zaolejona Ścieki komunalne Kąpiel trawiąca Tłuszcz zwierzęcy Popłuczyny z mycia warzyw Pompa WRR z mocowanym na odsłoniętym końcu wału, z kołem pasowym / napędem paskowym. Montaż pomp WRR typu F- firmy Warman w oczyszczalni ścieków. Montaż pomp WRR typu F firmy Warman w przetwórni drobiu Materiał odporny na zużycie ścierne Twardość 00 lub 00HB Stal nierdzewna L materiał odporny na korozję Strefa i Atex Montaż pionowy ze wspornikiem i kolanem Krzywe ogólne - pompa z gamy F Warman WRR Maksymalne natężenie przepływu: 0 m /hr - Maksymalna wysokość podnoszenia: m Natężenie przepływu (m /h)

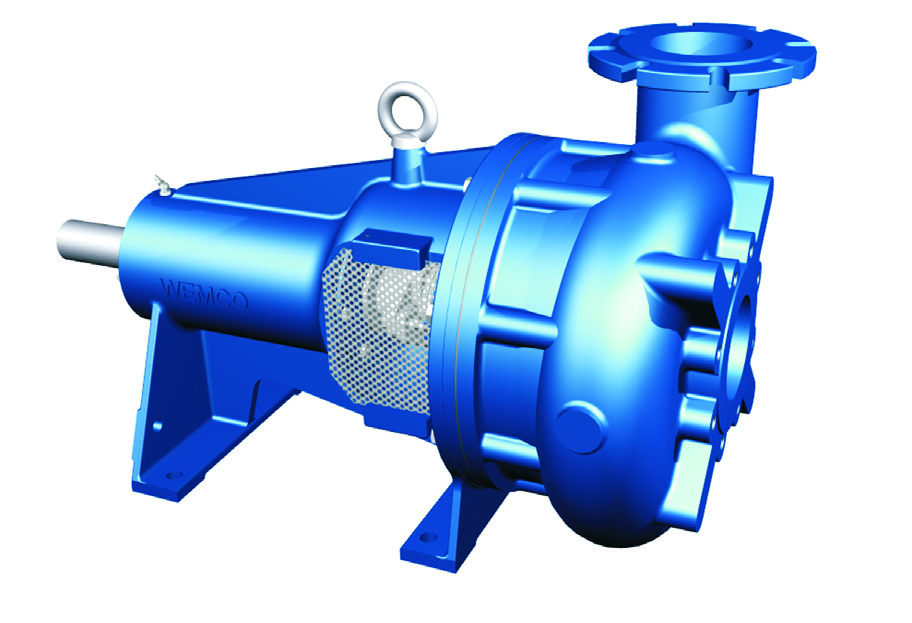

5 Gama C - Pompy poziome Zastosowania w wymagających warunkach Rama nośna pompy (żywotność godz.) Wirnik o kształcie pucharowym (cofnięty) Wolny przelot Ø0-0 mm Mocowanie poziome Uszczelnienie dławnicowe PTFE Połączenie kołnierzowe PN0 Ciśnienie akustyczne poniżej 0 db(a) Ciśnienie robocze bar (opcjonalnie bar) Temperatura robocza 00 C Sprawność w klasie premium IE (silnik 7,kW) Pompa WRR z mocowanym na odsłoniętym końcu wału, z kołem pasowym / napędem paskowym Usuwanie piasku Rzeźnie Pióra Woda zawierająca cząsteczki węgla Plasterki buraków cukrowych Pulpy fosfatów Zawiesina węgla aktywnego Ścieki komunalne Tłuszcze zwierzęce. Pompa WRR typu C firmy Warman z układem zalewania na mostku do usuwania piasku. Pompa WRR typu C firmy Warman, zastosowanie do piasku odpadowego Materiał odporny na zużycie ścierne Twardość 00-0HB Inne materiały na zamówienie Pojedyncze lub podwójne uszczelnienie mechaniczne Wał ze stali nierdzewnej L Tuleja wału ze stali nierdzewnej L Rama podstawy (DC lub napęd paskowy) Krzywe ogólne - pompa z gamy C Warman WRR Maksymalne natężenie przepływu: 0 m /hr - Maksymalna wysokość podnoszenia: m* *lub opcjonalnie 0 m na zamówienie Natężenie przepływu (m /h)

6 Gama S - pompy zatapialne Zastosowania lekkie Żeliwo Wirnik z wirem swobodnym (cofnięty) Wolny przelot Ø0-00 mm Wolnostojąca lub mocowana na szynie prowadzącej Podwójne uszczelnienie mechaniczne w wannie olejowej silnik zatapialny 0/0 Hz, IP elektryczny Bezpośredni rozruch silnika Kabel zasilający 0 m i łańcuch do podnoszenia m Możliwa wersja z mieszadłem Mocowanie na kolanie podstawy Ścieki nieoczyszczone Przepompownie Popłuczyny po rolnych produktach żywnościowych Rzeźnie Ścieki komunalne Woda zawierająca cement Woda zawierająca piasek/żwir. Pompa WRR S0 firmy Warman w zastosowaniu do piasku. Pompa WRR SL00 firmy Warman w ubojni drobiu Materiał odporny na abrazję Twardość 00 lub 00HB Mieszadło mocowane na wirniku Wał ze stali nierdzewnej L Wykrywacz wilgoci w obudowie uszczelnienia Wyłącznik bimetaliczny PTF; sondy PTC Rozruch w układzie trójkąt-gwiazda (Y/D) Zatapialna IP (możliwe zastosowanie w suchej instalacji) Płaszcz ze stali nierdzewnej uzbrojony dla kabla 9 m Krzywe ogólne - pompa z gamy S Warman WRR Maksymalne natężenie przepływu: 0 m /hr - Maksymalna wysokość podnoszenia: 0m Natężenie przepływu (m /h)

7 Gama WP - Bezłożyskowe pompy pionowe Zastosowania od lekkich do wymagających Zakresy hydrauliczne A - F - MC Żeliwo (typy A-F) - HCI 0HB (typ MC) Sprawność silnika w klasie premium IE (silnik 7, kw) Wirnik z wirem swobodnym (cofnięty) Wolny przelot Ø0-0 mm Wysokość ssania do dolnej płaszczyzny płyty podstawy pomiędzy 00 mm a 000 mm w zależności od modelu Połączenie kołnierzowe PN0 Ciśnienie akustyczne poniżej 0 db(a) Krótka wersja z małą płytką podstawy Woda z mycia Odpady przemysłowe Woda zawierająca pióra Woda zawierająca beton Pozostałości węgla Rozpuszczalniki Woda zawierająca siarczany Tłuszcze Szlam Łuski rybie i oleje Ścieki porafinacyjne Siarczany. Pompa WRR firmy Warman WP0 ze stali nierdzewnej na wrędze dla odpadów chemicznych. Pompa WRR firmy Warman typu WP do wody zawierającej pozostałości miedzi Przedłużenie rury ssawnej Długa wersja z dużą płytką podstawy i rurą przepływu zwrotnego Materiał odporny na zużycie ścierne Twardość 00 lub 00HB (typy A i F) Stal nierdzewna L, materiał odporny na korozję Strefa i Atex Mały profil podstawy bez rury tłocznej Przedłużenie rury ssawnej do metrów Krzywe ogólne - pompa z gamy WP Warman WRR Instalacja w suchej Maksymalne natężenie przepływu: 0 m /hr - Maksymalna wysokość podnoszenia: m* studzience *lub opcjonalnie 0 m na zamówienie Natężenie przepływu (m /h)
