2 Profil Firma Corporation jest światowym liderem i największym producentem komór klimatycznych. Powstała w 1947 roku, znana poprzednio pod nazwą Tabai, ESPEC Corporation jest obecnie firmą globalną mającą swoją główną siedzibę w Osace, a zakłady produkcyjne i ośrodki badawczo-rozwojowe w Japonii, USA i Chinach. Nowoczesne rozwiązania techniczne, wysoka jakość i niezawodność oraz konkurencyjne ceny to podstawowe atuty urządzeń firmy ESPEC. Komory badawcze firmy ESPEC znajdują zastosowanie w wielu dziedzinach przemysłu i nauki, takich jak np.: elektronika, półprzewodniki, lotnictwo i przemysł kosmiczny, budownictwo, farmacja, chemia, biologia oraz wszędzie tam, gdzie badania materiałów oraz ich zastosowań muszą być prowadzone w odniesieniu do środowiska. Biura przedstawicielskie firmy znajdują się we wszystkich krajach uprzemysłowionych. Dystrybucję oraz obsługę serwisową na terenie Polski prowadzi Firma Klimatest.

3 Spis treści Komory temperaturowe i klimatyczne serii Platinous 4 / 5 Komory Platinous Ultra View 6 Komory szybkich zmian temperatury serii SM 7 Komora szybkich zmian temperatury TCC Komory temperaturowe i klimatyczne serii L 8 Stołowe komory temperaturowe i klimatyczne serii Bench Top 9 Komory szoków termicznych serii TSA 10 Komora szoków termicznych TSD Komora szoków termicznych TSE Komory szoków termicznych ciecz-ciecz serii TSB 13 Wielkogabarytowe komory temperaturowe i klimatyczne (Walk-in) 14 Komory HAST serii EHS 15 Wszystkie komory firmy ESPEC oznaczone są znakiem CE. W komorach stosowane są czynniki chłodnicze przyjazne dla środowiska i warstwy ozonowej.

4 Komory temperaturowe i klimatyczne serii Platinous Rodzina Platinous to najbardziej popularne komory firmy ESPEC. W najnowszej generacji tych komór, serii K, zastosowano rozwiązania wynikające z doświadczeń zebranych w ponad sztuk urządzeń zainstalowanych w laboratoriach na całym świecie. Obniżone zużycie energii, niski poziom hałasu, optymalizacja wykorzystania przestrzeni wewnątrz komory, przez co zajmują one niewiele miejsca, a także wysoka jakość materiałów i precyzja wykonania dają w sumie produkt najwyższej jakości. Osiągi komór w zakresie dokładności regulacji pozwalają na wykorzystanie ich do testów klimatycznych zgodnie z wymaganiami wielu krajowych i międzynarodowych norm takich, jak: ISO, IEC, MIL-STD i wielu innych. WYPOSAŻENIE STANDARDOWE Kontroler P-Instrumentation Agregat chłodniczy chłodzony powietrzem Wielopoziomowe zabezpieczenie badanych próbek Kółka z regulacją poziomu Podgrzewane okno z oświetleniem Przepust w ścianie bocznej Ø50 mm (inne średnice na życzenie) Licznik godzin pracy Półki ze stali nierdzewnej Interfejs RS485 Dwa kontakty beznapięciowe sterowane przez kontroler komory. CHARAKTERYSTYKA Komora robocza i obudowa zewnętrzna ze stali nierdzewnej Elektroniczne sterowanie przepływem środka chłodniczego precyzyjna regulacja i optymalizacja zużycia energii Precyzyjny psychrometryczny pomiar wilgotności Wbudowany zbiornik na wodę z łatwym dostępem Niski poziom hałasu. OPCJE WYPOSAŻENIA Kontroler T-Instrumentation (praca tylko ze stałymi parametrami) Dodatkowe przepusty w bocznych ścianach i na suficie Szklane drzwi wewnętrzne z przepustami na rękawice Interfejs RS232 lub GP-IB Rejestratory temperatury i wilgotności z taśmą papierową i elektroniczne Oprogramowanie do monitorowania i sterowania z komputera PC wersja w języku polskim.

5 Programator typu P-Instrumentation Kolorowy ekran dotykowy TFT Możliwość programowania zmiennych cykli temperatury i wilgotności gotowe programy fabryczne i miejsce na 20 własnych programów użytkownika, możliwość programowania szybkości zmian temperatury i wilgotności, programowane zabezpieczenia badanych obiektów Czytelne przedstawienie wartości ustawionych i aktualnych oraz stanu komory Graficzna prezentacja przebiegu testu Bogaty wybór funkcji diagnostycznych Dwa kontakty sterowane przez program możliwość sterowania badanymi obiektami po uzyskaniu wymaganych parametrów klimatycznych np. włączania i wyłączania zasilania testowanych urządzeń Możliwość zaprogramowania czasu startu i zatrzymania komory. KOMORY KLIMATYCZNE KOMORY TEMPERATUROWE komory temperatury wilgotności Wymiary wewnętrzne (zewnętrzne) komory temperatury Wymiary wewnętrzne (zewnętrzne) PR-1 KP(H) 120 l 500 x 600 x 400 (910 x 1440 x 773) PU-1 KP(H) 120 l 500 x 600 x 400 (910 x 1440 x 773) PR-2 KP(H) PR-3 KP(H) 225 l 408 l 20 do +100 C (+180 C) 20 do 98% RH 500 x 750 x 600 (910 x 1590 x 973) 600 x 850 x 800 (1010 x 1690 x 1173) PU-2 KP(H) PU-3 KP(H) 225 l 408 l 40 do +100 C (+180 C) 500 x 750 x 600 (910 x 1590 x 973) 600 x 850 x 800 (1010 x 1690 x 1173) PR-4 KP(H) 800 l 1000 x 1000 x 800 (1410 x 1840 x 1173) PU-4 KP(H) 800 l 1000 x 1000 x 800 (1410 x 1840 x 1173) PL-1 KP(H) PL-2 KP(H) PL-3 KP(H) 120 l 225 l 408 l 40 do +100 C (+180 C) 20 do 98% RH 500 x 600 x 400 (910 x 1440 x 773) 500 x 750 x 600 (910 x 1590 x 973) 600 x 850 x 800 (1010 x 1690 x 1173) PG-2 KP(H) PG-4 KP(H) 306 l 800 l 70 do +100 C (+180 C) 600 x 850 x 600 (1010 x 1690 x 1173) 1000 x 1000 x 800 (1410 x 1855 x 1493) PL-4 KP(H) 800 l 1000 x 1000 x 800 (1410 x 1840 x 1173) PSL-2KP(H) PSL-4KP(H) 306 l 800 l 70 do +100 C (+180 C) 20 do 98% RH 600 x 850 x 600 (1010 x 1690 x 1173) 1000 x 1000 x 800 (1410 x 1855 x 1493)

6 Komory Platinous Ultra View WYPOSAŻENIE STANDARDOWE Programator typu P-Instrumentation Agregat chłodzony powietrzem Zbiornik na wodę Kółka jezdne z regulacją poziomu Jedna półka ze stali nierdzewnej Przepust Ø50 mm Okno drzwiowe Licznik godzin pracy Zabezpieczenie badanego materiału OPCJE WYPOSAŻENIA Komory serii Ultra View, wykonywane w wersjach: temperaturowej oraz klimatycznej, umożliwiają przeprowadzanie badań, podczas których niezbędna jest ciągła obserwacja testowanych próbek. Do produkcji drzwi zastosowano wielowarstwową szybę specjalnego wykonania o doskonałych właściwościach termoizolacyjnych. Aby zapewnić ciągły podgląd badanych materiałów zastosowano system pomiaru temperatury po obu stronach szyby, dzięki czemu wyeliminowano zjawisko kondensacji. Zastosowanie układu chłodniczego z elektronicznie sterowanym dawkowaniem czynnika chłodniczego pozwala na precyzyjne utrzymywanie temperatury i wilgotności w całym zakresie regulacji. Port szeregowy RS232C Przepusty kablowe o średnicach Ø100 i 150 mm Dodatkowe półki Przepusty w oknie z rękawicami Sterowanie przez komputer PC za pomocą programu PChamber w języku polskim. Komory klimatyczne temperatury wilgotności Wymiary wewnętrzne Wymiary zewnętrzne PWL - 2KP 225 l 500 x 750 x x 1590 x 1039 PWL - 3KP 408 l 40 do +120 C 20 do 98% RH 600 x 850 x x 1690 x 1239 PWL - 4KP 800 l 1000 x 1000 x x 1970 x 1239 Komory temperaturowe temperatury Wymiary wewnętrzne Wymiary zewnętrzne PWU - 2KP 225 l 500 x 750 x x 1590 x 1039 PWU - 3KP 408 l 40 do +120 C 600 x 850 x x 1690 x 1239 PWU - 4KP 800 l 1000 x 1000 x x 1970 x 1239

7 Komory szybkich zmian temperatury serii SM Komory temperaturowe i klimatyczne serii SM o pojemności 1800 litrów i szybkości zmian temperatury 5 K/min. przeznaczone są do testowania dużych obiektów np. całych podzespołów w przemyśle samochodowym. W komorach zastosowano przyjazny w obsłudze sterownik P-Instrumentation z dotykowym kolorowym ekranem LCD. WYPOSAŻENIE STANDARDOWE Programator typu P-Instrumentation Układ chłodniczy chłodzony wodą Jedna półka ze stali nierdzewnej Dwa przepusty Ø50 mm Okno obserwacyjne w drzwiach Licznik godzin pracy Zabezpieczenie badanego materiału. OPCJE WYPOSAŻENIA temperatury wilgotności SML-2 40 do +180 C 20 do 98% RH SMS-2 70 do +180 C 20 do 98% RH SMU-2 40 do +180 C bez wilgotności SMG-2 70 do +180 C bez wilgotności Port szeregowy RS232 lub GP-IB Przepusty kablowe o średnicach Ø50, 100 i 150 mm Dodatkowa półka. Wymiary wewnętrzne Wymiary zewnętrzne 1800 l 1200 x 1000 x x 1900 x 2726 Komora szybkich zmian temperatury TCC-150 Ultra szybkie komory najnowszej generacji pracujące w zakresie temperatur 70 do 180 C z możliwością wyboru prędkości zmian. Maksymalna gradient dla tej komory wynosi 26 C/ min. Układ sterowania pozwala na kontrolowanie temperatury powietrza lub temperatury samych próbek zgodnie z normą JESD22-A 104-B. WYPOSAŻENIE STANDARDOWE OPCJE WYPOSAŻENIA Elektroniczny rejestrator (zapis na karcie CF 32 MB) Termopara do kontroli temperatury próbek Dodatkowe zabezpieczenie temperaturowe próbek Wyłącznik bezpieczeństwa Port szeregowy RS232C. Programator typu P-Instrumentation Agregat chłodzony wodą Dwa przepusty kablowe. Wymiary wewnętrzne 800 x 500 x 400 Wymiary zewnętrzne 1000 x 1808 x 1915 temperatur Maksymalne obciążenie termiczne 70 do +180 C 8kW ( 20 C lub wyższa) 160 l

8 Komory temperaturowe i klimatyczne serii L Komory serii L doskonale nadają się do testów stabilności oraz kondycjonowania próbek wymaganego dla bardzo wielu badań materiałowych. Niewielkie rozmiary przy pojemności wewnętrznej 105 litrów pozwalają na ustawienie ich w laboratorium nawet przy ograniczonej przestrzeni. Komory dostarczane są jako gotowe do pracy i wymagają jedynie jednofazowego zasilania 230V. CHARAKATERYSTYKA Kompaktowe urządzenie stołowe zajmujące niewiele miejsca Prosta obsługa Wysoka jakość i niezawodność Komora robocza ze stali nierdzewnej Psychrometryczny pomiar wilgotności Niski poziom hałasu Wbudowany zbiornik na wodę (komory klimatyczne). WYPOSAŻENIE STANDARDOWE OPCJE WYPOSAŻENIA Szklane drzwi wewnętrzne Port szeregowy RS232 Dodatkowe półki Dodatkowy przepust kablowy Rejestrator temperatury i wilgotności Programator praca ze stałymi parametrami lub z programem Przejrzysty wyświetlacz LED Termostat zabezpieczający próbki Układ chłodniczy chłodzony powietrzem Przepust w ścianie bocznej Ø25 mm Jedna półka ze stali nierdzewnej. LHL LHU LU temperatury [ C] od +5 do +85 od 20 do +85 od 20 do +85 wilgotności [% RH] od 40 do 95 od 40 do 95 - komory [l] Wymiary wewnętrzne S x W x G [mm] 500 x 600 x x 600 x x 600 x 390 Wymiary zewnętrzne S x W x G [mm] 650 x 1090 x x 1090 x x 1090 x 805 Ciężar [kg] Zasilanie 230 V / 1 Ph / 50 Hz / 6,5 A 230 V / 1 Ph / 50 Hz / 6,5 A 230 V / 1 Ph / 50 Hz / 6,5 A Temperatura otoczenia [ C] od 0 do +40 od 0 do +40 od 0 do +40

9 Stołowe komory temperaturowe i klimatyczne serii Bench Top Te kompaktowe i wysokowydajne komory stołowe (temperaturowe i klimatyczne) dostępne są w dwóch pojemnościach: 22,5 lub 64 L oraz trzech zakresach temperatury dolnej. Dostarczane są jako gotowe do pracy. Wymagają jedynie jednofazowego zasilania 230 V. WYPOSAŻENIE STANDARDOWE Programator praca ze stałymi parametrami lub z programem Przejrzysty wyświetlacz LED Port szeregowy RS485 Programowane zabezpieczenie dolnej i górnej temperatury Dwa przepusty Ø25 mm Wbudowany zbiornik na wodę OPCJE WYPOSAŻENIA Okno obserwacyjne w drzwiach Szklane drzwi wewnętrzne Interfejs RS232 lub IEEE-488 (GP-IB) Dodatkowe przepusty kablowe SH-221 SH-241 SH-261 SH-641 SH-661 SU-221 SU-241 SU-261 SU-641 SU-661 KOMORY KLIMATYCZNE temperatury 20 do +150 C 40 do +150 C 60 do +150 C 40 do +150 C 60 do +150 C wilgotności 30 do 95% RH komory 22,5 l 64 l KOMORY TEMPERATUROWE temperatury 20 do +150 C 40 do +150 C 60 do +150 C 40 do +150 C 60 do +150 C komory 22,5 l 64 l Wymiary wewnętrzne (zewnętrzne) 300 x 300 x 250 (440 x 630 x 695) 300 x 300 x 250 (440 x 630 x 785) 400 x 400 x 400 (540 x 730 x 890) Wymiary wewnętrzne (zewnętrzne) 300 x 300 x 250 (440 x 560 x 695) 300 x 300 x 250 (440 x 560 x 785) 400 x 400 x 400 (540 x 660 x 890)

10 Komory szoków termicznych serii TSA Nieruchoma komora badawcza umożliwia łatwe podłączenie badanych elementów poprzez przepusty kablowe. Seria TSA umożliwia przeprowadzanie szoków termicznych (powietrze-powietrze) zarówno dwu jak i trzystrefowych w zakresie temperatur od 70 C do 200 C. Trójkomorowa konstrukcja ze stacjonarną komorą roboczą i ograniczoną ilością rozwiązań mechanicznych daje gwarancję bezawaryjnej pracy. Drzwi komory roboczej otwierane są pionowo i umożliwiają łatwy dostęp do wnętrza komory. Zwarta kompaktowa konstrukcja sterowana jest nowoczesnym sterownikiem z graficznym ekranem dotykowym. Standardowo sterownik ma 24 programy fabryczne oraz miejsce na 32 programy badawcze użytkownika. TSA-41L-A TSA-71L-A komory 40 l 70 l temperatury 65 C do 0 C 65 C do 0 C Wymiary wewnętrzne (zewnętrzne) 240 x 460 x 370 (1140 x 1900 x 1170) 410 x 460 x 370 (1310 x 1900 x 1370) Instrumentation panel TSA-71S-W 70 l 70 C do 0 C 410 x 460 x 370 (1340 x 1900 x 1370) Hot air Ambient air Cold air High temp. side Low temp. side Test area TSA-71H-W TSA-101S-W TSA-201S-W 70 l 110 l 200 l 70 C do 0 C 70 C do 0 C 70 C do 0 C 410 x 460 x 370 (1340 x 1900 x 1370) 650 x 460 x 370 (1550 x 1900 x 1370) 650 x 460 x 670 (1550 x 1900 x 1670) TSA-301L-W 300 l 65 C do 0 C 970 x 460 x 670 (1870 x 1900 x 1670) Door A chłodzenie powietrzem, W chłodzenie wodą 10

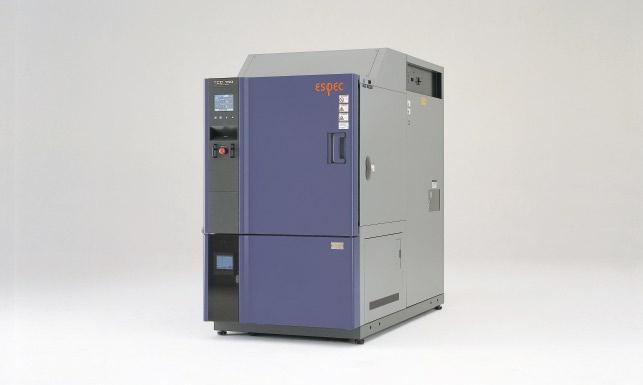

11 Komora szoków termicznych TSD-100 Komora szoków termicznych TSD-100 umożliwia wykonywanie najbardziej wymagających testów między innymi według wymagań MIL-STD, IEC, JASO oraz EIA. wewnętrzna 100 litrów umożliwia wykonywanie szoków termicznych na próbkach o masie do 30 kg. Zastosowane rozwiązania skracają cykle badawcze dzięki możliwości bezpośredniego pomiaru temperatury próbek. Bardzo dobry rozkład temperatury, także podczas wyrównywania, daje gwarancję uzyskania powtarzalnych warunków wpływających na badane próbki. Cable port STT port Cable port Traditional thermal shock chambers: Soak time count start STT: Soak time count start High temp. side Set point Specimen Power supply etc. Supply air sensor temperature Thermocouple 1885mm Product temperature Low temp. side temperatury komory Wymiary wewnętrzne (zewnętrzne) 1965mm TSD C do 0 C 100 l 710 x 345 x 410 (1100 x 1885 x 1965) 1100mm 11

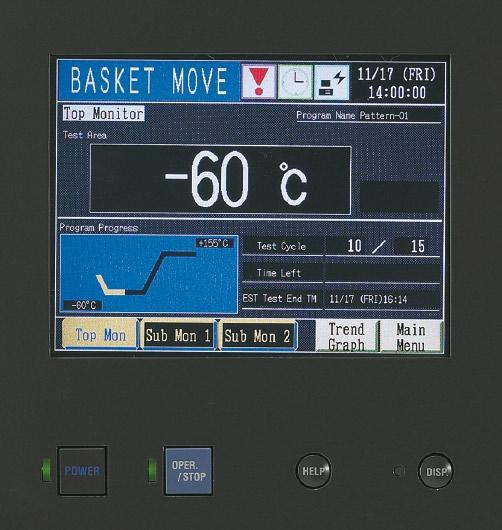

12 Komora szoków termicznych TSE-11 Kompaktowa, 2-strefowa komora z ruchomym koszem o pojemności 11 litrów przeznaczona jest w szczególności do badania elementów i podzespołów elektronicznych. Komora sterowana jest nowoczesnym, mikroprocesorowym sterownikiem z graficznym ekranem dotykowym. W pamięci urządzenia jest 10 programów fabrycznych według wymagań międzynarodowych norm oraz miejsce na 20 programów użytkownika. Przepust w bocznej ścianie o średnicy Ø50 mm umożliwia doprowadzenie zasilania testowanych elementów. Winda w komorze gorącej. Sterownik z ekranem dotykowym Winda w komorze zimnej. komory temperatury Wymiary kosza S x W x G w [mm] Wymiary zewnętrzne TSE-11 10,9 l 65 oc do 0 C 320 x 148 x x 1625 x

13 Komory szoków termicznych ciecz-ciecz serii TSB Komory serii TSB przeznaczone są do wykonywania szoków termicznych w cieczy. Dostarczane są jako gotowe do pracy i spełniają warunki najbardziej wymagających norm dla tego typu testów, takie jak MIL-STD 883D Method B. Komora pracuje w zakresie temperatur od 65 do 150 C. Inne zalety to nowoczesny sterownik z graficznym ekranem dotykowym, wysoka stabilność temperatury kąpieli oraz niewielkie zużycie cieczy. temperatury kosza Objętość kąpieli Wymiary kosza Wymiary zewnętrzne TSB-21 TSB-51 Kąpiel gorąca +70 do +200 C Kąpiel zimna 65 do 0 C Kąpiel gorąca +70 do +200 C Kąpiel zimna 65 do 0 C 2,1 l 40 l 120 x 150 x x 1785 x ,5 l 55 l 150 x 150 x x 1785 x

14 Wielkogabarytowe komory temperaturowe i klimatyczne (Walk-in) Komory walk-in oferowane są w 8 wielkościach przy pojemności komory badawczej od 4,2 m3 do 52,7 m3. Standardowo pracują one w zakresie temperatur od 40 C do +80 C oraz wilgotności od 10% do 95% RH. Elementy konstrukcyjne są dostarczone w pakietach i montowane na miejscu. Sterowanie realizowane jest nowoczesnym, mikroprocesorowym sterownikiem z graficznym ekranem dotykowym. Okno obserwacyjne, przepusty kablowe, zabezpieczenia badanych próbek i inne należą do seryjnego wyposażenia. Air conditioner module ACU10 ACU20 ACU30 Refrigerator module 1.5kW 2.2kW 3.75kW 5.5kW 7.5kW Test chamber module TYPE 3 TYPE4 TYPE 1 TYPE 2 TYPE 6 TYPE 8 TYPE 10 TYPE12 Option modules Custom configuration Air circulator module Compressors Air-cooled Water-cooled Control program instruments Wielkość Wymiary zewnętrzne Wymiary wewnętrzne [m3] x 2305 x x 2100 x , x 2305 x x 2100 x , x 2305 x x 2100 x , x 2305 x x 2100 x , x 2405 x x 2100 x , x 2405 x x 2100 x , x 2405 x x 2100 x , x 2405 x x 2100 x ,7 temperatury wilgotności EBE 40 do +80 C 10 do 95% RH EBL 30 do +80 C 10 do 95% RH EBR 10 do +80 C 20 do 95% RH EBF 40 do +80 C bez wilgotności EBU 30 do +80 C bez wilgotności EBUU 10 do +80 C bez wilgotności 14

15 Komory HAST serii EHS Komory HAST (Highly Accelerated Stress Test) przeznaczone są do badania elementów elektronicznych i elektrotechnicznych w warunkach wysokiej temperatury, wysokiej wilgotności oraz podwyższonego ciśnienia. Narażenie tego typu jest stosowane do szybkiego wykrywania potencjalnych słabych punktów w podzespołach np. płytkach drukowanych z zamontowanymi elementami. Systemy HAST dostępne są z komorami o pojemności od 18 do 46 litrów, a także o konstrukcji 2 komorowej. Komory HAST spełniają wymagania m.in. normy PN-EN EHS-211 (M) EHS-211 (MD) EHS-221 (M) temperatury, wilgotności oraz ciśnienia +105 do 142,9 C 75 do 100% RH 0,02 do 0,196 MPa komory 18 l 2 x 18 l 46 l Wymiary wewnętrzne (zewnętrzne) 255 x 255 x 318 (640 x 1483 x 850) 255 x 255 x 318 (x2) (760 x 1795 x 1000) 355 x 335 x 426 (740 x 1553 x 1000) EHS-221 (MD) 2 x 46 l 355 x 335 x 426 (x2) (860 x 1795 x 1000) EHS-411 (M) EHS-411 (MD) +105 do 162,2 C 75 do 100% RH 0,02 do 0,392 MPa 18 l 2 x 18 l 255 x 255 x 318 (640 x 1483 x 850) 255 x 255 x 318 (x2) (760 x 1795 x 1000) TPC-432ZM TPC-422ZM +105 do 162,2 C 75 do 100% RH 0,02 do 0,4 MPa +105 do 142,9 C 75 do 100% RH 0,0196 do 0,196 MPa 130 l 350 l 548 x 548 x 550 (800 x 1560 x 1300) 768 x 768 x 749 (1020 x 1680 x 1500) Wnętrze komory 15
