Suszarka laboratoryjna ze sterowaniem mechanicznym

Transkrypt

1 Seria ED 23 Suszarki / piece grzewcze Suszarka laboratoryjna ze sterowaniem mechanicznym Suszarka laboratoryjna BINDER serii ED najlepiej sprawdza się w zastosowaniach wymagających regularnego suszenia i sterylizacji w temperaturze do 300 C. Dzięki naturalnemu obiegowi powietrza, piec ten realizuje procesy termiczne bardzo wydajnie. Suszarka laboratoryjna serii ED BINDER zapewnia szybkie i równomierne suszenie. Zalety: Szybkie, równomierne kondycjonowanie Szeroki zakres temperatur Niemiecka jakość wykonania bszary zastosowañ: Biotechnologia Podstawowe badania naukowe / instytuty badawcze Medycyna / weterynaria

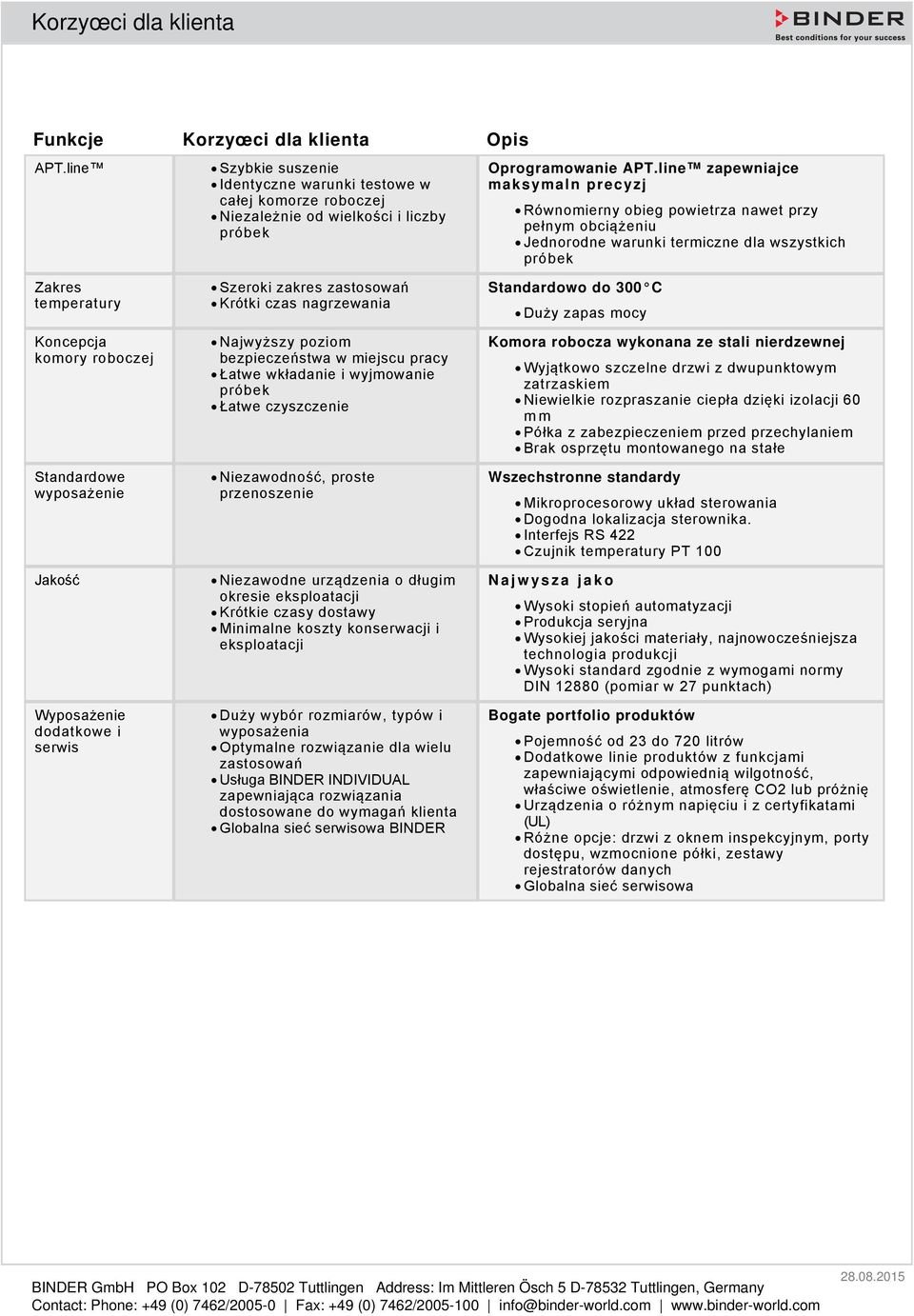

2 Korzyœci dla klienta Funkcje Korzyœci dla klienta pis APT.line Szybkie suszenie Identyczne warunki testowe w całej komorze roboczej Niezależnie od wielkości i liczby próbek programowanie APT.line zapewniajce maksymaln precyzj Równomierny obieg powietrza nawet przy pełnym obciążeniu Jednorodne warunki termiczne dla wszystkich próbek Zakres temperatury Koncepcja komory roboczej Standardowe wyposażenie Jakość Wyposażenie dodatkowe i serwis Szeroki zakres zastosowań Krótki czas nagrzewania Najwyższy poziom bezpieczeństwa w miejscu pracy Łatwe wkładanie i wyjmowanie próbek Łatwe czyszczenie Niezawodność, proste przenoszenie Niezawodne urządzenia o długim okresie eksploatacji Krótkie czasy dostawy Minimalne koszty konserwacji i eksploatacji Duży wybór rozmiarów, typów i wyposażenia ptymalne rozwiązanie dla wielu zastosowań Usługa BINDER INDIVIDUAL zapewniająca rozwiązania dostosowane do wymagań klienta Globalna sieć serwisowa BINDER Standardowo do 300 C Duży zapas mocy Komora robocza wykonana ze stali nierdzewnej Wyjątkowo szczelne drzwi z dwupunktowym zatrzaskiem Niewielkie rozpraszanie ciepła dzięki izolacji 60 mm Półka z zabezpieczeniem przed przechylaniem Brak osprzętu montowanego na stałe Wszechstronne standardy Mikroprocesorowy układ sterowania Dogodna lokalizacja sterownika. Interfejs RS 422 Czujnik temperatury PT 100 Najwysza jako Wysoki stopień automatyzacji Produkcja seryjna Wysokiej jakości materiały, najnowocześniejsza technologia produkcji Wysoki standard zgodnie z wymogami normy DIN (pomiar w 27 punktach) Bogate portfolio produktów Pojemność od 23 do 720 litrów Dodatkowe linie produktów z funkcjami zapewniającymi odpowiednią wilgotność, właściwe oświetlenie, atmosferę C2 lub próżnię Urządzenia o różnym napięciu i z certyfikatami (UL) Różne opcje: drzwi z oknem inspekcyjnym, porty dostępu, wzmocnione półki, zestawy rejestratorów danych Globalna sieć serwisowa BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany

3 pis osi¹gów Wstępne nagrzewanie komory APT.line ze sterowaniem elektronicznym zapewniające precyzyjną regulację temperatury oraz powtarzalne wyniki Zakres temperatury od 5 C powyżej temperatury otoczenia do 300 C Cyfrowa regulacja temperatury z dokładnością do jednego stopnia Sterowanie DS ze zintegrowanym timerem o zakresie od 0 do 99,59 godzin Niezależne zabezpieczenie termiczne klasy 2 (DIN 12880) z możliwością regulacji i wizualną sygnalizacją alarmu temperatury Regulacja wentylacji za pomocą przedniej zasuwy wentylacyjnej i tylnego komina wylotowego o średnicy 50 mm pcjonalny interfejs RS 422 do oprogramowania komunikacyjnego APT-CM Data Control System Możliwość ustawiania jedno na drugim urządzeń o pojemności do 115 litrów W zestawie dwie chromowane półki ED 23 z mechanizmem drzwi o niewielkich rozmiarach Świadectwo sprawdzenia BINDER BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany

4 Dane techniczne ED 23 Wymiary gabarytowe Szerokość (mm) 435 Wysokość (ze stopkami) (mm) 495 Głębokość (mm) 520 Plus klamka drzwi, panel I, przyłącze (mm) 105 dległość od ściany, tył (mm) 100 dległość od ściany, z boku (mm) 100 Komin wylotowy (śr. zewn. mm) 52 bjętość przestrzeni parowej (l) 36 Liczba drzwi (każd.) 1 Wymiary wewnętrzne Szerokość (mm) 222 Wysokość (mm) 330 Głębokość (mm) 300 Wewnętrzna objętość (l) 20 Półki (liczba w standardzie/maks.) 2 / 3 Nośność półki (kg) 12 Dopuszczalne obciążenie całkowite (kg) 25 Masa (urządzenie puste) (kg) 27 Dane dot. temperatury Zakres temperatur od ok. 5 C powyżej temperatury otoczenia do ( C) 300 Stabilność temperatury 1) przy 70 C (±K) 1,5 przy 150 C (±K) 2,5 przy 300 C (±K) 3,8 Fluktuacja temperatury przy 70 C (±K) 0,3 Czas nagrzewania 2) do 70 C (min.) 13 do 150 C (min.) 24 do 250 C (min.) 35 Czas powrotu do zadanych parametrów po otwarciu drzwi na 30 sek. 2) przy 70 C (min.) 2,5 przy 150 C (min.) 5 przy 300 C (min.) 8 BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany

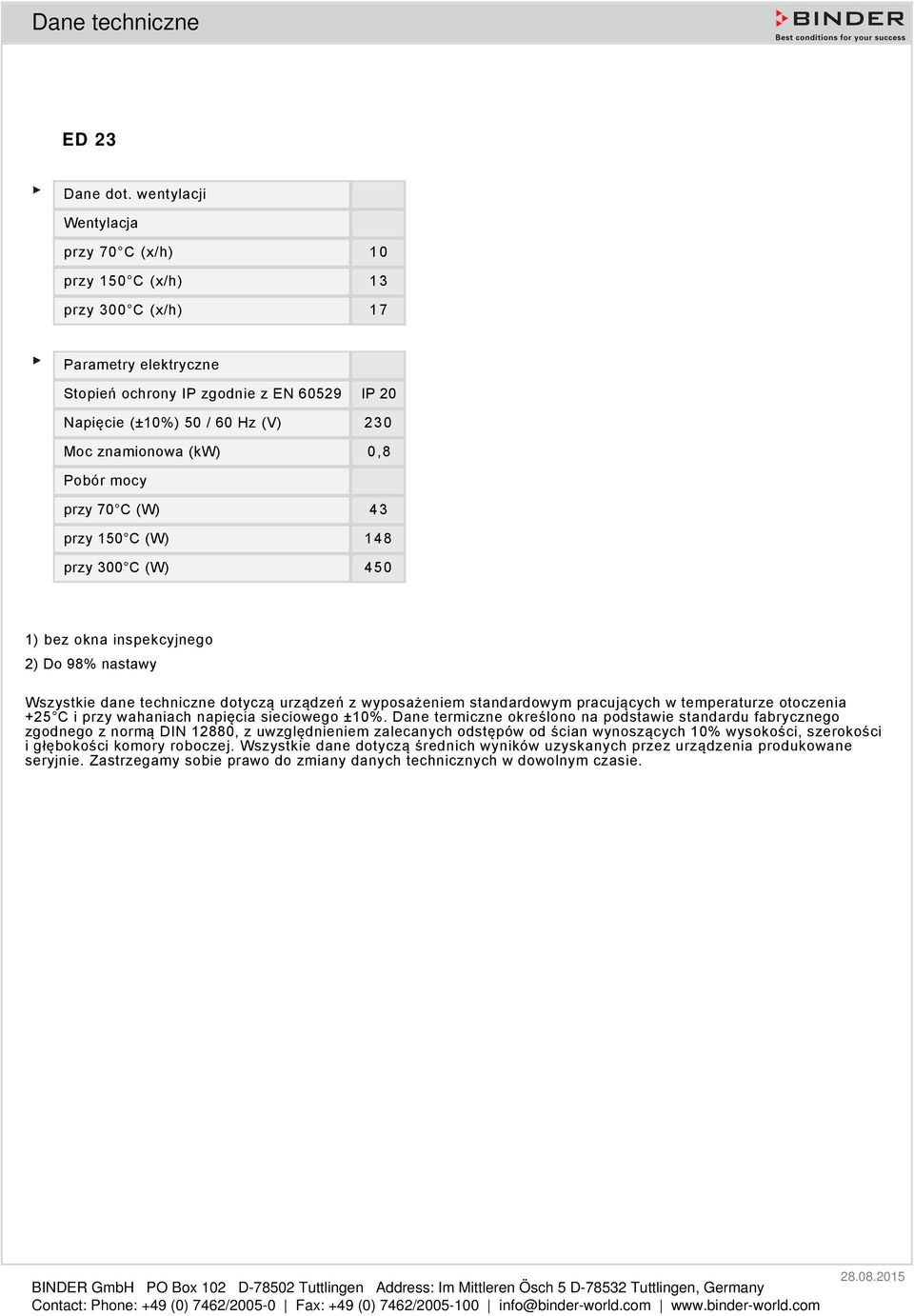

5 Dane techniczne ED 23 Dane dot. wentylacji Wentylacja przy 70 C (x/h) 10 przy 150 C (x/h) 13 przy 300 C (x/h) 17 Parametry elektryczne Stopień ochrony IP zgodnie z EN IP 20 Napięcie (±10%) 50 / 60 Hz (V) 230 Moc znamionowa (kw) 0,8 Pobór mocy przy 70 C (W) 43 przy 150 C (W) 148 przy 300 C (W) 450 1) bez okna inspekcyjnego 2) Do 98% nastawy Wszystkie dane techniczne dotyczą urządzeń z wyposażeniem standardowym pracujących w temperaturze otoczenia +25 C i przy wahaniach napięcia sieciowego ±10%. Dane termiczne określono na podstawie standardu fabrycznego zgodnego z normą DIN 12880, z uwzględnieniem zalecanych odstępów od ścian wynoszących 10% wysokości, szerokości i głębokości komory roboczej. Wszystkie dane dotyczą średnich wyników uzyskanych przez urządzenia produkowane seryjnie. Zastrzegamy sobie prawo do zmiany danych technicznych w dowolnym czasie. BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany

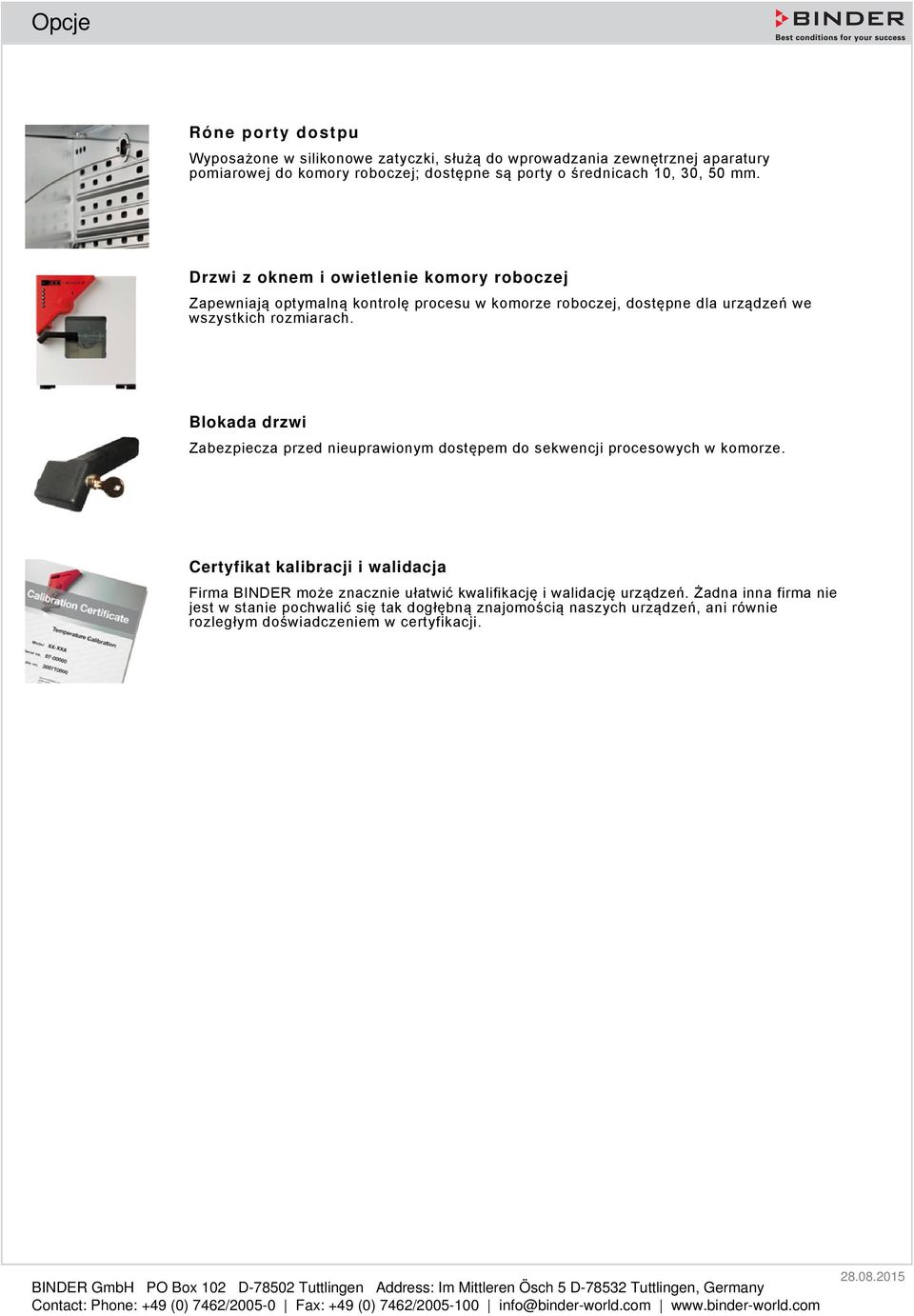

6 pcje Róne porty dostpu Wyposażone w silikonowe zatyczki, służą do wprowadzania zewnętrznej aparatury pomiarowej do komory roboczej; dostępne są porty o średnicach 10, 30, 50 mm. Drzwi z oknem i owietlenie komory roboczej Zapewniają optymalną kontrolę procesu w komorze roboczej, dostępne dla urządzeń we wszystkich rozmiarach. Blokada drzwi Zabezpiecza przed nieuprawionym dostępem do sekwencji procesowych w komorze. Certyfikat kalibracji i walidacja Firma BINDER może znacznie ułatwić kwalifikację i walidację urządzeń. Żadna inna firma nie jest w stanie pochwalić się tak dogłębną znajomością naszych urządzeń, ani równie rozległym doświadczeniem w certyfikacji. BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany

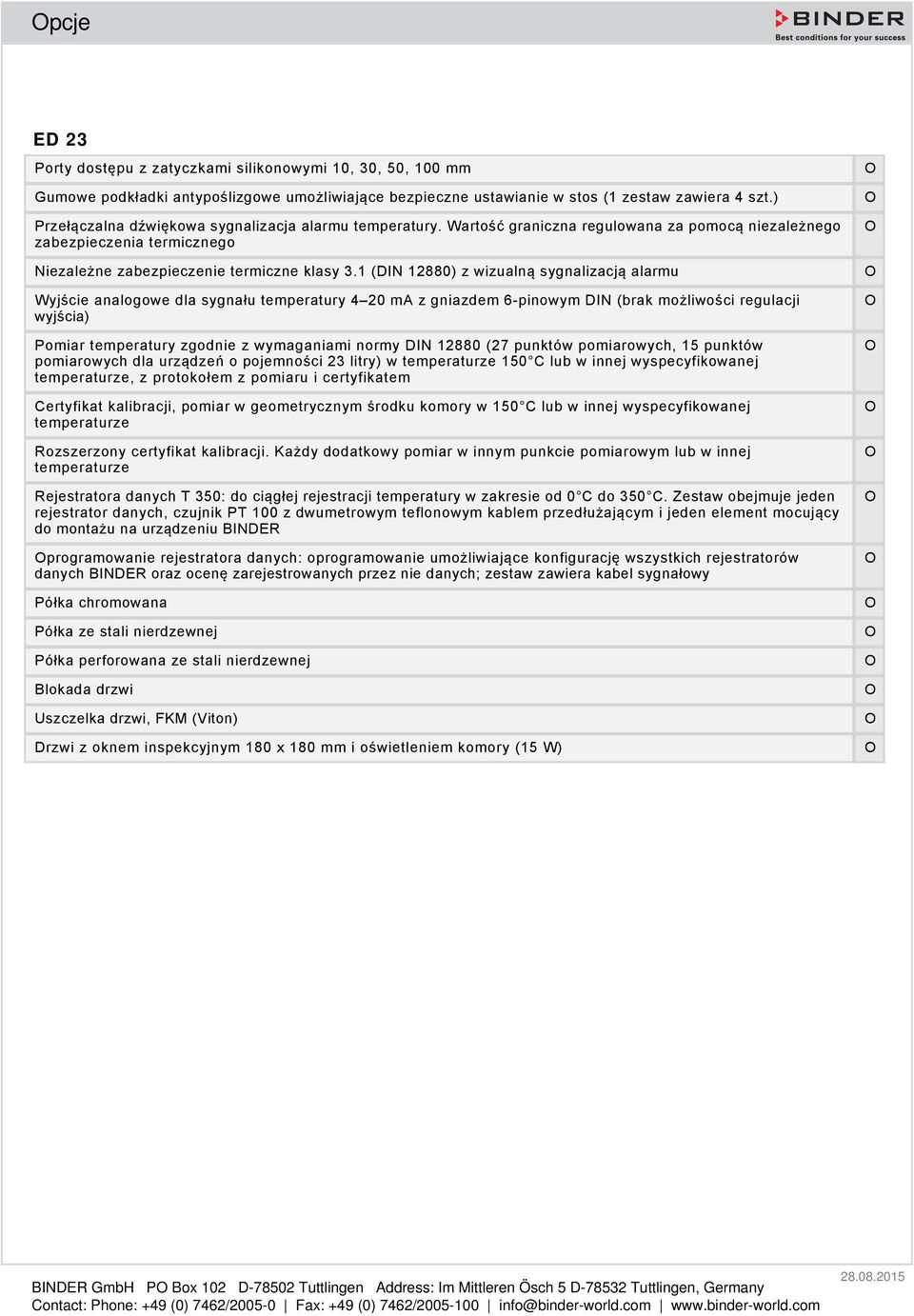

7 pcje ED 23 Porty dostępu z zatyczkami silikonowymi 10, 30, 50, 100 mm Gumowe podkładki antypoślizgowe umożliwiające bezpieczne ustawianie w stos (1 zestaw zawiera 4 szt.) Przełączalna dźwiękowa sygnalizacja alarmu temperatury. Wartość graniczna regulowana za pomocą niezależnego zabezpieczenia termicznego Niezależne zabezpieczenie termiczne klasy 3.1 (DIN 12880) z wizualną sygnalizacją alarmu Wyjście analogowe dla sygnału temperatury 4 20 ma z gniazdem 6-pinowym DIN (brak możliwości regulacji wyjścia) Pomiar temperatury zgodnie z wymaganiami normy DIN (27 punktów pomiarowych, 15 punktów pomiarowych dla urządzeń o pojemności 23 litry) w temperaturze 150 C lub w innej wyspecyfikowanej temperaturze, z protokołem z pomiaru i certyfikatem Certyfikat kalibracji, pomiar w geometrycznym środku komory w 150 C lub w innej wyspecyfikowanej temperaturze Rozszerzony certyfikat kalibracji. Każdy dodatkowy pomiar w innym punkcie pomiarowym lub w innej temperaturze Rejestratora danych T 350: do ciągłej rejestracji temperatury w zakresie od 0 C do 350 C. Zestaw obejmuje jeden rejestrator danych, czujnik PT 100 z dwumetrowym teflonowym kablem przedłużającym i jeden element mocujący do montażu na urządzeniu BINDER programowanie rejestratora danych: oprogramowanie umożliwiające konfigurację wszystkich rejestratorów danych BINDER oraz ocenę zarejestrowanych przez nie danych; zestaw zawiera kabel sygnałowy Półka chromowana Półka ze stali nierdzewnej Półka perforowana ze stali nierdzewnej Blokada drzwi Uszczelka drzwi, FKM (Viton) Drzwi z oknem inspekcyjnym 180 x 180 mm i oświetleniem komory (15 W) BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany
