1 PRASKI, GŁOWICE HYDRAULICZNE I AKUMULATOROWE 011/1

2 SERWIS / WDROŻENIA Zajmujemy się sprzedażą, projektowaniem i serwisem wysoko wyspecjalizowanych narzędzi z sektora energetyki zawodowej. Naszą ofertę stanowią: z Praski i nożyce elektrohydrauliczne, hydrauliczne i mechaniczne z Korowarki i narzędzia do obróbki kabli NN i WN z Narzędzia izolowane do prac pod napięciem 1kV i 30 kv z Pompy i agregaty hydrauliczne, oraz pneumatyczno-hydrauliczne z Siłowniki i prasy hydrauliczne z Wycinaki otworów z Narzędzia do obróbki szyn prądowych z Specjalistyczne narzędzia dla kolejnictwa i lotnictwa z Przyrządy pomiarowe z I inne. Branża energetyczna wymaga bardzo dużej dokładności i precyzji, dlatego przez cały czas inwestujemy w nowoczesny park maszynowy, podnosimy kwalifikacje naszej kadry technicznej oraz konstrukcyjnej. Innowacja procesu oraz zarządzanie jakością. Firma ENERGOTYTAN nieustannie pracuje nad ulepszaniem wewnętrznych procesów organizacyjno-technicznych służących ciągłej optymalizacji naszej oferty zarówno pod względem asortymentu produktów, jak również zachowania ich najwyższej jakości. Działanie to ma na celu zadowolenie Klienta oraz umocnienie naszej przewagi konkurencyjnej. Nasze wyroby cechuje zawsze doskonała jakość i długa żywotność. W przypadku odpowiedniego i starannego użytkowania naprawionych przez nas narzędzi firma ENERGOTYTAN gwarantuje taką samą ich wartość jak w przypadku nowych. Rozwój klientów Dzięki naszemu rozwojowi technicznemu i jakości naszych wyrobów możemy poszczycić się znaczną listą kluczowych Klientów. Firma ENERGOTYTAN współpracuje z zakładami w kluczowych gałęziach przemysłu: z przemysł energetyczny z przemysł górniczy z przemysł samochodowy z przemysł okrętowy i lotniczy z przemysł wojskowy z wyższe uczelnie techniczne z indywidualni odbiorcy z Do grona naszych Klientów należą zarówno małe i średnie przedsiębiorstwa jak też duże koncerny przemysłowe, które miały już okazję przekonać się o jakości naszych narzędzi. Zadowolenie naszych Klientów nie jest oparte wyłącznie na produktach zapewniamy stały kontakt, serwis na miejscu oraz pomoc i doradztwo techniczne. Chętnie się z Państwem skontaktujemy, abyśmy wkrótce mogli Państwa przywitać jako naszych Klientów.

3 SPIS TREŚCI Praski hydrauliczne 35 kn 150 mm²...4 Praski i głowice PH, GH...6 Praski i głowice 55 kn...8 Praski i głowice hydrauliczne 50 kn - 40 mm² Praski i głowice hydrauliczne 60 kn mm²... 1 Urządzenia wielofunkcyjne 60 UNI mm² Zestawy walizkowe matryc M Praski i głowice hydrauliczne 130 kn 400 mm² Głowice hydrauliczne 30 kn, 450 kn, 600 kn, 1000 kn... 1 Zaciskarki do linek stalowych

4 Praski hydrauliczne o nacisku 35 kn 150 mm² z otwierana i obrotowa głowica 180 z napęd hydrauliczny ręczny z wykonana z lekkiego stopu aluminium z zaciskanie w trudnodostępnych miejscach z automatyczny bezpiecznik ciśnienia z matryce serii M4 z w zestawie: praska, walizka transportowa PH-35/4 Ręczna praska hydrauliczna Model Cu Al Siła Długość Waga Matryce PH-35/4 150 mm² 10 mm² 35 kn 15 mm,5 kg M4 ( str. 5) EK-35 Ręczna praska elektrohydrauliczna z otwierana i obrotowa głowica 180 z szybki stop z wielofunkcyjny wskaźnik LED z siła 35 kn z ergonomiczny uchwyt z napięcie akumulatora: 18 Volt z pojemność akumulatora: 3,0 Ah z do 50 cykli na jednym ładowaniu (końcówka okrągła Cu 10 mm²) z matryce serii M4 z w zestawie: praska, ładowarka, Model Cu Al Siła Waga Matryce EK mm² 10 mm² 35 kn,5 kg M4 ( str. 5) PHA-35/4-1 Ręczna praska elektrohydrauliczna z otwierana i obrotowa głowica 180 z szybki stop z napięcie akumulatora 1,0 Volt MAKITA z pojemność akum.:, Ah z do 150 zagnieceń na jednym ładowaniu (końcówka okrągła Cu 10 mm²) z matryce serii M4 z w zestawie: praska, ładowarka, walizka, akumulator Model Cu Al Siła Waga Matryce PHA-35/ mm² 10 mm² 35 kn,7 kg M4 ( str. 5) 4

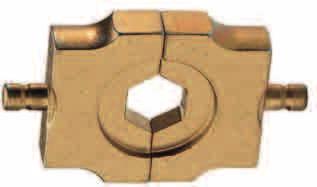

5 Wykaz matryc serii M4 ENERGOTYTAN: PH-35/4, EK-35, PHA-35/4-1, PM-35 PRZYKŁAD : M4-PH10, M4-D10 l.p. Matryca Profil Końcówka Przekrój Zastosowanie M4-PH mm² końcówki i tulejki Cu/Al standard M4-D 6-10 mm² końcówki i tulejki Cu DIN 4635 i DIN 4667 M4-AG mm² końcówki i tulejki Al w wykonaniu grubościennym M4-AD 5-50 mm² końcówki Al DIN 5018 M4-PR mm² formowanie przewodów sektorowych na okrągło M4-PD mm² końcówki oczkowe Cu DIN 4634 i DIN 4630 M4-DI mm² końcówki oczkowe izolowane Cu M4-OC mm² C - klemy M4-DF mm² końcówki oczkowe izolowane Cu M4-DN 0,5-16 mm² końcówki i tulejki Ni M4-T mm² tulejki kablowe M4-T 4-16 mm² podwójne tulejki ZESTAWY WALIZKOWE MATRYC M4 Zakres Zastosowanie M4-PH-SET mm² końcówki i tulejki Cu/Al standard M4-PD-SET mm² formowanie przew. sektorowych na okrągło M4-PH-PD-SET mm² końcówki i tulejki Cu/Al standard + formowanie przew. sektorowych na okrągło 5

6 Praski i głowice typu PH, GH PH Praska ręczna z głowicą zamkniętą z obrotowa i otwierana głowica 180 z w zestawie: praska, walizka transportowa zestaw matryc uniwersalnych Cu Al Siła Waga Matryce PH mm² 95 mm² 40 kn,8 kg M10 ( str. 6) PH mm² 185 mm² 50 kn 5, kg PH mm² 40 mm² 60 kn 6,3 kg M300 ( str. 6) PH Praska ręczna z głowicą otwartą z obrotowa i otwierana głowica 180 z w zestawie: praska, walizka transportowa zestaw matryc uniwersalnych Cu Al Siła Waga Matryce PH-70C 70 mm² 50 mm² 40 kn,8 kg M70C ( str. 6) PH-10C 10 mm² 95 mm² 50 kn 5, kg M10C ( str. 6) z współpraca z każdą pompą Energotytan 700 bar z lekka kompaktowa konstrukcja z otwierana głowica z szybkozłącze z w zestawie: głowica, walizka transportowa matryce uniwersalne: mm² GH-400B Głowica hydrauliczna Cu Al Siła Waga Matryce GH-400B 400 mm² 300 mm² 00 kn 6,5 kg M400 ( str. 6) z współpraca z każdą pompą Energotytan 700 bar z lekka kompaktowa konstrukcja z otwierana głowica z szybkozłącze z w zestawie: głowica, walizka transportowa matryce uniwersalne : mm² z współpraca z każdą pompą Energotytan 700 bar z lekka kompaktowa konstrukcja z otwierana głowica z szybkozłącze z w zestawie: głowica, walizka transportowa matryce uniwersalne : mm² GH-630 Głowica hydrauliczna Cu Al Siła Waga Matryce GH mm² 500 mm² 300 kn 13,1 kg M630 ( str. 6) GH-630A 630 mm² 500 mm² 300 kn 8,0 kg GH-1000 Głowica hydrauliczna Cu Al Siła Waga Matryce GH mm² 800 mm² 550 kn 46,0 kg M1000 ( str. 6) 6

7 Wykaz matryc serii M10, M300 PRASKI MECHANICZNE ENERGOTYTAN: PRASKI HYDRAULICZNE ENERGOTYTAN: PM-1A, PM-18A PH-70C PH-10, PH-40, PH-300 Końcówka PM-1A, PH-10 PM-18A, PH-40 PH-300 Zastosowanie Matryce M10 M300 M mm² mm² mm² końcówki i tulejki Cu standard mm² mm² mm² mm² mm² mm² mm² mm² mm² końcówki i tulejki Cu DIN 4635, 4667 końcówki i tulejki Al ciękościenne końcówki i tulejki Al grubościenne mm² mm² formowanie sektora na okrągło Wykaz matryc serii M70C, M10C PRASKI HYDRAULICZNE ENERGOTYTAN: PH-70C PH-10C Końcówka PH-70C PH-10C Zastosowanie Matryce M70C M10C 4-70 mm² mm² końcówki i tulejki Cu standard 6-50 mm² mm² końcówki i tulejki Cu DIN 4635, mm² mm² końcówki i tulejki Al ciękościenne mm² mm² końcówki i tulejki Al grubościenne formowanie sektora na okrągło Wykaz matryc serii M400, M630, M1000 PRASKI HYDRAULICZNE ENERGOTYTAN: GH-400B, GH-630, GH-630A, GH-1000 Końcówka GH-400B GH-630, GH-630A GH-1000 Zastosowanie Matryce M400 M630 M mm² mm² mm² końcówki i tulejki Cu standard mm² mm² mm² końcówki i tulejki Cu DIN 4635, mm² mm² mm² końcówki i tulejki AL DIN mm² mm² mm² mm² mm² mm² końcówki i tulejki Al ciękościenne końcówki i tulejki Al grubościenne mm² mm² mm² formowanie sektora na okrągło 7

8 Praski i głowice typu 50 o sile nacisku 55 kn z współpraca z każdą pompą Energotytan 700 bar z lekka kompaktowa konstrukcja z otwierana głowica z matryce serii M50 z w zestawie: głowica GH-60-H Głowica hydrauliczna Cu Al Siła Waga Matryce GH-60-H 185 mm² 185 mm² 55 kn,5 kg M50 (str. 9) PHD-150 Ręczna praska hydrauliaczna z lekka kompaktowa konstrukcja z obrotowa, zamykana głowica z automatyczny zawór zwrotny z możliwość przerwania operacji na każdym etapie z ciśnienie robocze: 700 bar z matryce serii M50 z w zestawie: praska, walizka, matryce mm² Cu Al Siła Waga Matryce PHD mm² 150 mm² 60 kn,5 kg M50 (str. 9) z lekka kompaktowa konstrukcja z napęd dwubiegowy / jednobiegowy z obrotowa, zamykana głowica z automatyczny zawór zwrotny z możliwość przerwania operacji na każdym etapie z matryce serii M50 z w zestawie: praska PH-60 Ręczna praska hydrauliaczna Cu Al Siła Waga Matryce PH mm² 185 mm² 55 kn,35 kg M50 (str. 9) PH-60-H 185 mm² 185 mm² 55 kn,8 kg M50 (str. 9) PHE-60 Praska elektrohydrauliczna z szybsza praca dzięki wydajnemu silnikowi z obrotowa, otwierana głowica hydrauliczna z otwieranie głowicy jednym przyciskiem z automatyczny zawór zwrotny ciśnienia z możliwość przerwania operacji na każdym etapie z akumulator : 1,0 V /, Ah NiMH z akumulator : 14,4 V / 3,0 Ah NiMH z ładowarka: 5 min / 60 min z możliwość zasilania sieciowego 30V z matryce serii M50 z w zestawie: praska, walizka, akumulator, ładowarka Cu Al Siła Waga Matryce PHE mm² 185 mm² 55 kn 3, kg M50 (str. 9) PHE mm² 185 mm² 55 kn 5,0 kg M50 (str. 9) 8

9 Wykaz matryc typu M50 ENERGOTYTAN: GH-60-H, PHD-150, PH-60, PHE-60 Model Matryca Profil Końcówka Przekrój Zastosowanie M50-PH mm końcówki i tulejki Cu/Al standard M50-D mm² końcówki i tulejki Cu DIN 4635 i DIN 4667 M50-A mm końcówki i tulejki Al M50-AD mm końcówki Al DIN 5018 M50-PR mm formowanie przewodów sektorowych na okrągło M50-PD mm końcówki oczkowe Cu DIN 4634 i DIN M-50-DI mm końcówki oczkowe izolowane Cu M50-T mm tulejki kablowe ZESTAWY WALIZKOWE MATRYC M50 Zakres Zastosowanie M50-PH-SET mm² końcówki i tulejki Cu/Al standard M50-PR-SET mm² formowanie przew. sektorowych na okrągło M50-PH-PR-SET mm² końcówki i tulejki Cu/Al standard + formowanie przew. sektorowych na okrągło 9

10 Praski hydrauliczne o nacisku 50 kn - 40 mm² PH-51 Ręczna dwubiegowa praska hydrauliczna z dwubiegowa szybszy tryb pozwala na uchwycenie końcówki, po czym praska przechodzi automatycznie w wolniejszy tryb zaciskania, przy wysokim ciśnieniu z zastosowany mechanizm pozwala zacisnięcie końcówki jedną ręką, pozostawiając możliwość precyzyjnego ustawienia zaciskanego elementu z głowica obrotowa 180 z zaciskanie może zostać przerwane w dowolnym momencie z rozwarcie: 13mm z DOSTĘPNA WERSJA IZOLOWANA 1000 V z matryce serii M18 z w zestawie: praska, walizka transportowa Cu Al Siła Długość Waga Matryce PH mm² 185 mm² 50 kn 365 mm,7 kg M18 (str. 11) PH-51-KV* 40 mm² 185 mm² 50 kn 365 mm,7 kg M18 (str. 11) * Wersja izolowana 1000V z praska dwubiegowa z obrotowa 180, otwierana głowica hydrauliczna z automatyczny zawór zwrotny ciśnienia z możliwość przerwania operacji na każdym etapie pracy z sterowanie i elektroniczna kontrola pracy z akumulator : 18 V / 3,0 Ah NiMH z ładowarka: 80 min z matryce serii M18 z w zestawie: praska, walizka, x akumulator, ładowarka EK-40 Praska elektrohydrauliczna Cu Al Siła Waga Matryce EK mm² 185 mm² 50 kn,8 kg M18 (str. 11) 10

11 Wykaz matryc serii M18 (60-D) ENERGOTYTAN: PM-60-CD, PH-51, PH-51-KV, EK-40 Model Matryca Profil Końcówka Przekrój Zastosowanie M18-PH 6-40 mm² końcówki i tulejki Cu/Al standard M18-D 6-40 mm² końcówki i tulejki Cu DIN 4635 i DIN 4667 M18-AG mm² końcówki i tulejki Al. w wykonaniu grubościennym M18-AD mm² końcówki Al DIN 5018 M18-PR mm² formowanie przewodów sektorowych na okrągło M18-PD mm² końcówki oczkowe Cu DIN 4634 i DIN M18-DI mm² końcówki oczkowe izolowane Cu M18-OC mm² C - klemy M18-DF mm² końcówki oczkowe izolowane Cu M18-T mm² tulejki kablowe M18-T x4-16 mm² podwójne tulejki M18-6 ST M18-6 ST M18-7 ST M18-9 ST M18-9 ST M18-13 ST 5/4 35/6 50/8 70/1 95/15 10/0 złączki Al St DIN M18-SE 18 Ø = 18 mm Cięcie kabli ZESTAWY WALIZKOWE MATRYC M18 Zakres Zastosowanie M18-PH-SET mm² końcówki i tulejki Cu/Al standard M18-PR-SET mm² formowanie przew. sektorowych na okrągło M18-PH-PR-SET mm² końcówki i tulejki Cu/Al standard + formowanie przew. sektorowych na okrągło M18-PD-SET mm² końcówki oczkowe Cu DIN 4634 i DIN M18-DF-SET mm² końcówki oczkowe izolowane Cu 11

12 Praski hydrauliczne o nacisku 60 kn mm² z współpraca z każdą pompą Energotytan 700 bar z lekka kompaktowa konstrukcja z otwierana głowica z szybkozłącze z matryce serii M z w zestawie: głowica, walizka GH Głowica hydrauliczna Model Cu Al Siła Waga Matryce GH-60-CK 300 mm² 300 mm² 60 kn, kg M (str ) P-0A 300 mm² 40 mm² 60 kn,5 kg M (str ) GH mm² 40 mm² 60 kn 3,9 kg M (str ) PH-60-CK Ręczna praska hydrauliczna z lekka kompaktowa konstrukcja z obrotowa 180 i otwierana głowica z napęd dwubiegowy z automatyczny zawór zwrotny z możliwość przerwania operacji na każdym etapie pracy z ciśnienie robocze: 700 bar z matryce serii M z w zestawie: praska, walizka Model Cu Al Siła Waga Matryce PH-60-CK 300 mm² 300 mm² 6 kn,9 kg M (str ) PHD-300 Ręczna praska hydrauliczna z lekka kompaktowa konstrukcja z obrotowa 180 i otwierana głowica z napęd dwubiegowy z automatyczny zawór zwrotny ciśnienia z możliwość przerwania operacji na każdym etapie pracy z ciśnienie robocze: 700 bar z matryce serii M z w zestawie: praska, walizka Model Cu Al Siła Waga Matryce PHD mm² 300 mm² 60 kn 3,1 kg M (str ) z obrotowa 180 i otwierana głowica z napęd dwubiegowy z automatyczny zawór zwrotny ciśnienia z możliwość przerwania operacji na każdym etapie pracy z ciśnienie robocze: 700 bar z matryce serii M z w zestawie: praska, torba transportowa PHD-300B Ręczna praska hydrauliczna Model Cu Al Siła Długość Waga Matryce PHD-300B 300 mm² 300 mm² 60 kn mm 5,5 kg M (str ) 1

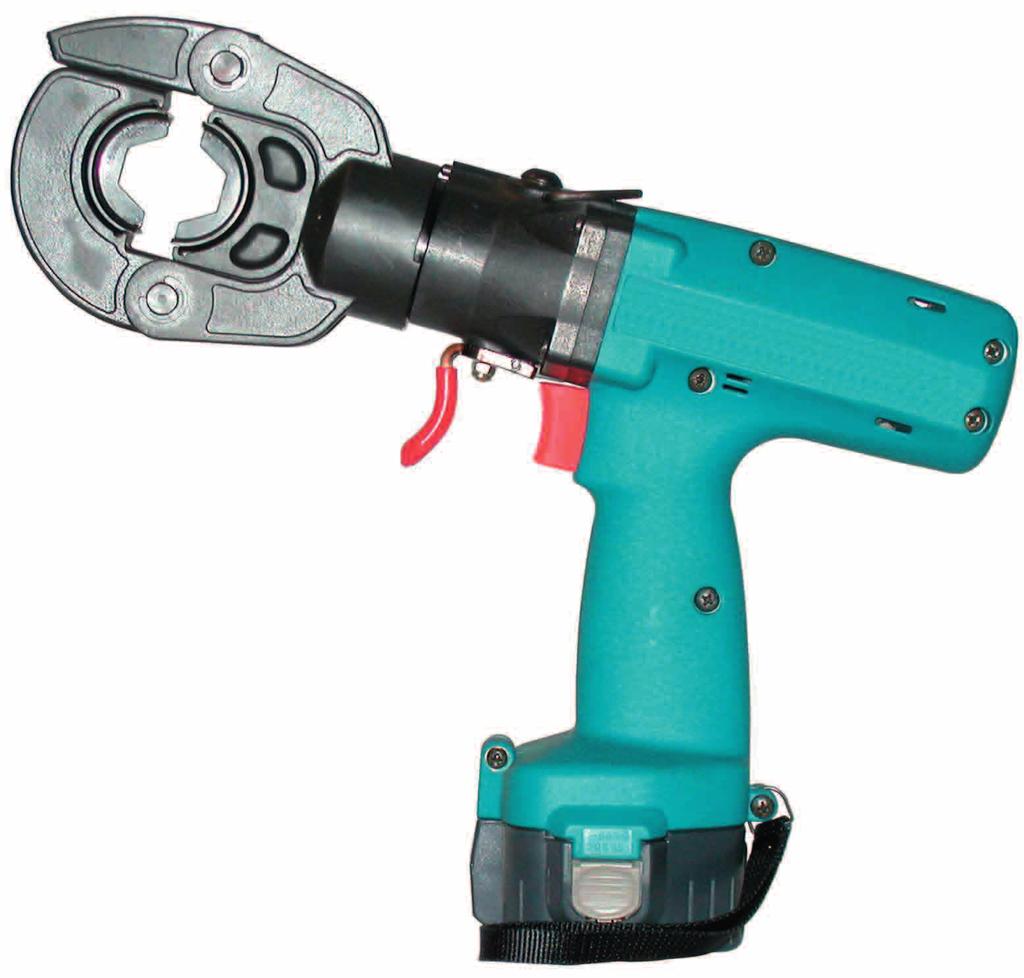

13 PHE-CK-1 Praska elektrohydrauliczna z praska jednobiegowa z szybsza praca dzięki wydajnemu silnikowi z obrotowa 180, otwierana głowica hydrauliczna z automatyczny zawór zwrotny ciśnienia z możliwość przerwania operacji na każdym etapie z akumulator : 1,0 V /, Ah NiMH z ładowarka: 5 min / 60 min z możliwość zasilania sieciowego 30V z matryce serii M z w zestawie: praska, walizka, akumulator, ładowarka Cu Al Siła Waga Matryce PHE-CK mm² 300 mm² 6 kn 3,3 kg M (str ) z praska dwubiegowa z obrotowa 180, otwierana głowica hydrauliczna z automatyczny zawór zwrotny ciśnienia z możliwość przerwania operacji na każdym etapie z kontrolka stanu akumulatora z ergonomia i lekkość umożliwia obsługę jedną ręką z możliwość wymiany szczotek silnika z zewnątrz z akumulator : 14,4 V / 3,0 Ah NiMH z ładowarka: 30 min / 70 min z możliwość zasilania sieciowego 30V z matryce serii M z w zestawie: praska, walizka, akumulator, ładowarka z praska dwubiegowa z obrotowa 180, otwierana głowica hydrauliczna z automatyczny zawór zwrotny ciśnienia z możliwość przerwania operacji na każdym etapie pracy z sterowanie i elektroniczna kontrola pracy z akumulator : 18 V / 3,0 Ah NiMH z ładowarka: 80 min z matryce serii M z w zestawie: praska, walizka, x akumulator, ładowarka PHE-CK-14 Praska elektrohydrauliczna Cu Al Siła Waga Matryce PHE-CK mm² 300 mm² 6 kn 5,4 kg M (str ) EK-300 Praska elektrohydrauliczna Cu Al Siła Waga Matryce EK mm² 300 mm² 60 kn 4, kg M (str ) EPHD-300 Praska elektrohydrauliczna z praska dwubiegowa z obrotowa 180, otwierana głowica hydrauliczna z automatyczny zawór zwrotny ciśnienia z możliwość przerwania operacji na każdym etapie pracy z sterowanie i elektroniczna kontrola pracy z akumulator : 14,4 V / 3,0 Ah NiMH z ładowarka: 80 min z matryce serii M z w zestawie: praska, walizka, x akumulator, ładowarka Cu Al Siła Waga Matryce EPHD mm² 300 mm² 60 kn 4, kg M (str ) 13

14 z zaciskanie kabli z cięcie przewodów i profili z wycinanie otworów w blasze stalowej Urządzenia typu 60 UNI GH-UNI z narzędzie z otwieraną głowicą uniwersalną, przystosowaną do montażu adapterów. z współpraca z każdą pompą Energotytan 700 bar z w zestawie: głowica, walizka, noże tnące, adapter do matryc M Zaciskanie Cięcie Otworowanie Siła Waga GH-UNI Cu = 300 mm² Ø = Cu 40 mm 3 mm (Ø = 115 mm) 60 kn 3,5 kg PH-UNI Ręczne uniwersalne urządzenie hydrauliczne z napęd dwubiegowy z otwierana i obrotowa 360 głowica z automatyczny zawór zwrotny ciśnienia z w zestawie: głowica, walizka, noże tnące, adapter do matryc M Zaciskanie Cięcie Otworowanie Siła Waga PH-UNI Cu = 300 mm² Ø = Cu 40 mm 3 mm (Ø = 115 mm) 60 kn 3,9 kg PHE-UNI Elektrohydrauliczna zaciskarka uniwersalna z napęd dwubiegowy z głowica obrotowa 360 z automatyczny zawór zwrotny ciśnienia z do 10 cykli na jednym ładowaniu. (Cu 150 mm² wg DIN 4635) z w zestawie: zaciskarka z akumulatorem,ładowarka standardowa, walizka transportowa, noże tnące, adapter do matryc M Zaciskanie Cięcie Otworowanie Siła Waga EK-UNI Cu = 300 mm² Ø = Cu 40 mm 3 mm (Ø = 115 mm) 60 kn 4,8 kg PHE-UNI Cu = 300 mm² Ø = Cu 40 mm 3 mm (Ø = 115 mm) 60 kn 5,1 kg UA- * Adapter do matryc serii CK także: Klauke K, HK/60, EK+ UCACSR * matryce tnące do kabli Cu- i Alzbrojone i bez zbrojenia śred = 40 mm UA-18 * Adapter do matryc serii D także: Klauke K18, HK18/60, EK18+ UC matryce tnące do kabli Cu- i Albez zbrojenia UC6 * śred = 6 mm UC40 * śred = 40 mm UCD matryce tnące do profili DIN UCD-3515 * dla 35x15 UCD-315 * dla 3x15x9 UCD-3575 * dla 35x7,5 UA-6-P * Adapter do wycinaka otwory okrągłe w St37 (3mm) do śred = 115 mm otwory kwadratowe do 9 mm x 9 mm 14

15 Wykaz matryc typu M (CK) ENERGOTYTAN: PM-300, PM-60-CK, PH-60-CK, PHD-300, GH-60-CK, P-0A, GH-300, PHE-CK-1/14, EK-300, EPHD-300, GH-UNI, PH-UNI, PHE-UNI, EK-UNI Model Matryca Profil Końcówka Przekrój Zastosowanie M-PH mm końcówki i tulejki Cu/Al standard M-D mm² końcówki i tulejki Cu DIN 4635 i DIN 4667 M-AG mm końcówki i tulejki Al w wykonaniu grubościennym M-AD mm końcówki Al DIN 5018 M-PR mm formowanie przewodów sektorowych na okrągło M-PD mm końcówki oczkowe Cu DIN 4634 i DIN M-DI mm końcówki oczkowe izolowane Cu M-OC mm C - klemy M-DF mm końcówki oczkowe izolowane Cu M-DN mm końcówki i tulejki Ni M-T mm tulejki kablowe M-T x4-16 mm podwójne tulejki M-MK mm złączki napowietrzne Al KARBOWANIE mm M-ME 140 M-ME 173 M-ME mm 5-70 mm mm złączki izolowane linii napowietrznych M-ST mm² złączki Al St DIN M-MB 15 M-MB M-MB mm mm mm Zaciski Al - BELOS M-AFL AFL-6 (16-70 mm²) płaszcz i rdzeń stalowy AFL 15

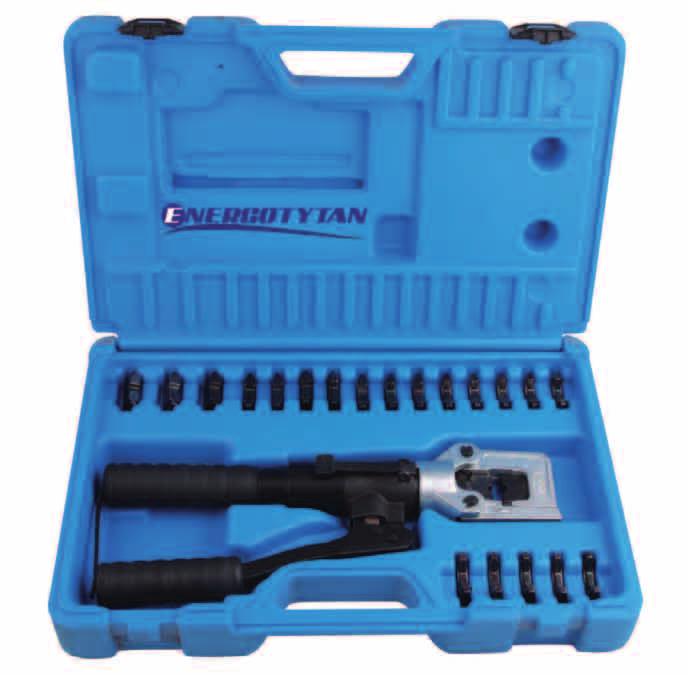

16 Zestawy walizkowe matryc M ZESTAWY WALIZKOWE MATRYC M DOSTĘPNĘ WALIZKI: TWORZYWOWE I STALOWE M-PH-SET mm² końcówki i tulejki Cu/Al standard M-PR-SET mm² formowanie przew. sektorowych na okrągło M-PH-PR-SET mm² końcówki i tulejki Cu/Al standard + formowanie przew. sektorowych na okrągło M-MK-SET mm² złączki napowietrzne Al - KARBOWANIE M-ME-SET mm² złączki izolowane linii napowietrznych M-AFL-SET mm² Matryce do płaszcza i rdzenia stalowego do złączek napowietrznych AFL

17 Zaciskarki hydrauliczne o sile 130 kn 400 mm² GH-130 Głowice hydrauliczne z współpraca z każdą pompą Energotytan 700 bar z stabilna, kompaktowa konstrukcja z boczne wejście z łatwe zaciskanie w wąskich miejscach z wyposażone w szybkozłącza z matryce serii M13 z w zestawie: głowica, walizka Cu Al Siła Waga Matryce GH-130-C6 400 mm² 300 mm² 130 kn 3,8 kg M13 ( str. 0) GH-130-C3 400 mm² 300 mm² 130 kn 4,5 kg M13 ( str. 0) GH-130-C mm² 340 mm² 130 kn 5,3 kg M13 ( str. 0) GH * 400 mm² 300 mm² 130 kn 6,3 kg M13 ( str. 0) GH * 400 mm² 300 mm² 130 kn 5,7 kg M13 ( str. 0) * w zestawie matryce mm² i walizka transportowa z współpraca z każdą pompą Energotytan 700 bar z stabilna, kompaktowa konstrukcja z do prac montażowych z wyposażone w szybkozłącza z matryce serii M13 z w zestawie: głowica, walizka GH-130U/GH-400U Głowica hydrauliczna Cu Al Siła Waga Matryce GH-130U 400 mm² 300 mm² 130 kn 3,6 kg M13 (str. 0) GH-400U 400 mm² 300 mm² 130 kn 3,8 kg M13 (str. 0) GHS-130 Głowica hydrauliczna STOŁOWA z współpraca z każdą pompą Energotytan 700 bar z stabilna, kompaktowa konstrukcja z do prac montażowych z wyposażone w szybkozłącza z montaż stołowy z otwory montażowe z matryce serii M13 z w zestawie: głowica Cu Al Siła Waga Matryce GHS mm² 300 mm² 130 kn 0 kg M13 (str. 0) PH-1040B Hydrauliczna praska bezmatrycowa z uniwersalna praska bezmatrycowa z do prac montażowych z obrotowa głowica z napęd dwubiegowy z automatyczny zawór ciśnieniowy z możliwość przerwania operacji na każdym etapie pracy urządzenia z w zestawie: praska, walizka Cu Al Siła Waga Matryce PH-1040B GHS mm² mm² kN 5,0 0 kg bezmatrycowa Bezmatrycowa 17

18 z lekka, kompaktowa konstrukcja z do prac montażowych z obrotowa, otwierana głowica z dwubiegowa z automatyczny zawór ciśnieniowy z możliwość przerwania operacji na każdym etapie pracy urządzenia z matryce serii M13 z w zestawie: praska, walizka PH-130 Ręczne zaciskarki hydrauliczne Cu Al Siła Waga Matryce PH-130-C6 400 mm² 300 mm² 130 kn 5,8 kg M13 (str. 0) PH-130-C3 400 mm² 300 mm² 130 kn 5,8 kg M13 (str. 0) PH-130-C mm² 340 mm² 130 kn 6,5 kg M13 (str. 0) PH * 400 mm² 300 mm² 130 kn 8,0 kg M13 (str. 0) PH * 400 mm² 300 mm² 130 kn 7,9 kg M13 (str.0) * w zestawie matryce mm² i walizka transportowa PH-130-C6K Ręczna zaciskarka hydrauliczna z głowica obrotowa z napęd dwubiegowy z automatyczny zawór ciśnieniowy z możliwość przerwania operacji na każdym etapie pracy urządzenia z matryce serii M13 z w zestawie: praska, walizka Cu Al Siła Waga Matryce PH-130-C6K 400 mm² 300 mm² 15 kn 6,0 kg M13 (str.0) z obrotowa głowica z dwubiegowa z automatyczny zawór ciśnieniowy z możliwość przerwania operacji na każdym etapie pracy urządzenia z matryce serii M13 z w zestawie: praska, walizka PH-400C Ręczna zaciskarka hydrauliczna Cu Al Siła Waga Matryce PH-400C 400 mm² 300 mm² 130 kn 7,5 kg M13 (str. 0) z obrotowa głowica z dwubiegowa z automatyczny zawór ciśnieniowy z możliwość przerwania operacji na każdym etapie pracy urządzenia z matryce serii M13 z w zestawie: praska, walizka PH-130U Ręczna zaciskarka hydrauliczna Cu Al Siła Waga Matryce PH-130U 400 mm² 300 mm² 130 kn 6,8 kg M13 (str. 0) 18

19 PHE-130 Zaciskarki elektrohydrauliczne z wygodna obsługa dzięki podwójnej prędkości pracy z obrotowa otwarta głowica z automatyczny zawór ciśnieniowy z możliwość przerwania operacji na każdym etapie pracy z kontrolka stanu akumulatora z możliwość wymiany szczotek silnika z zewnątrz z akumulator : 14,4 V i 18,0 V / 3,0 Ah NiMH z ładowarka: 30 min / 70 min z możliwość zasilania sieciowego 30V z matryce serii M13 z w zestawie: praska, walizka, akumulator, ładowarka Cu Al Siła Waga Matryce 14V PHE-130-C mm² 300 mm² 130 kn 7,0 kg M13 (str. 0) PHE-130-C mm² 300 mm² 130 kn 7,5 kg M13 (str.0) PHE-130-C mm² 300 mm² 130 kn 7,7 kg M13 (str. 0) 18 V PHE-130-C mm² 300 mm² 130 kn 7, kg M13 (str. 0) PHE-130-C mm² 300 mm² 130 kn 7,7 kg M13 (str. 0) PHE-130-C mm² 300 mm² 130 kn 7,9 kg M13 (str. 0) PHE-130-C40K Zaciskarka elektrohydrauliczna z obrotowa głowica z automatyczny zawór ciśnieniowy z możliwość przerwania operacji na każdym etapie pracy z kontrolka stanu akumulatora z akumulator : 18,0 V / 3,0 Ah NiMH z możliwość zasilania sieciowego 30V z matryce serii M13 z w zestawie: praska, walizka, akumulator, ładowarka Cu Al Siła Waga Matryce PHE-130-C40K 400 mm² 300 mm² 130 kn 7,0 kg M13 (str. 0) EK-400C Zaciskarka elektrohydrauliczna z obrotowa głowica z automatyczny zawór ciśnieniowy z możliwość przerwania operacji na każdym etapie pracy z kontrolka stanu akumulatora z akumulator : 18,0 V / 3,0 Ah NiMH z ładowarka: 30 min / 70 min z możliwość zasilania sieciowego 30V z matryce serii M13 z w zestawie: praska, walizka, akumulator, ładowarka Cu Al Siła Waga Matryce EK-400C 400 mm² 300 mm² 130 kn 7,0 kg M13 (str. 0) EK-400U Zaciskarka elektrohydrauliczna z obrotowa głowica z automatyczny zawór ciśnieniowy z możliwość przerwania operacji na każdym etapie pracy z kontrolka stanu akumulatora z akumulator : 18,0 V / 3,0 Ah NiMH z ładowarka: 30 min / 70 min z możliwość zasilania sieciowego 30V z matryce serii M13 z w zestawie: praska, walizka, akumulator, ładowarka Cu Al Siła Waga Matryce EK-400U 400 mm² 300 mm² 130 kn 7,0 kg M13 (str. 0) 19

20 Wykaz matryc serii M13 (130 C) ENERGOTYTAN: GH-130-C, GH-130-U, GH-400-U, GHS-130, PH-130-C, PH-400-C, PH-130-U, PHE-130-C, EK-400C, EK-400U Model Matryca Profil Końcówka Przekrój Zastosowanie M13-PH mm² końcówki i tulejki Cu/Al standard M13-PHCu mm² końcówki i tulejki Cu M13-D mm² końcówki i tulejki Cu DIN 4635 i DIN 4667 M13-AG mm² końcówki i tulejki Al w wykonaniu grubościennym M13-AD mm² końcówki Al DIN 5018 M13-PR mm² formowanie przewodów sektorowych na okrągło M13-PD mm² końcówki oczkowe Cu DIN 4634 i DIN M13-DI mm² końcówki oczkowe izolowane Cu M13-OC mm² C - klemy M13-DF mm² końcówki oczkowe izolowane Cu M13-T 5-40 mm² tulejki kablowe M13-ME 173 M13-ME mm² mm² złączki izolowane linii napowietrznych M13-6 ST M13-6 ST M13-7 ST M13-9 ST M13-9 ST M13-13 ST M13-15 ST M13-17 ST ZESTAWY WALIZKOWE MATRYC M13 5/4 35/6 50/8 70/1 95/15 10/0 15/30 10/50 złączki Al St DIN (STALU-Z) Zakres Zastosowanie M13-PH-SET mm² końcówki i tulejki Cu/Al standard M13-PR-SET mm² formowanie przew. sektorowych na okrągło M13-PH-PR-SET mm² końcówki i tulejki Cu/Al standard + formowanie przew. sektorowych na okrągło M13-AFL mm² Matryce do płaszcza i rdzenia stalowego do złączek napowietrznych AFL

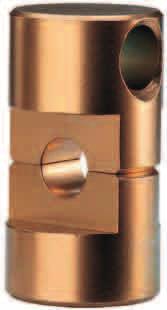

21 Głowice hydrauliczne : 30 kn, 450 kn, 600 kn, 1000 kn z współpraca z pompą hydrauliczną Energotytan 700/850* bar z stabilna kompaktowa konstrukcja z szybkozłącze z kapturkiem z matryce serii M5 P-30 Głowica hydrauliczna Cu Al Siła Waga Matryce P mm² 500 mm² 30 kn 5,4 kg M5 (str. 1-) P-30A 630 mm² 500 mm² 50 kn 5,5 kg M5 (str. 1-) Model Matryca Profil Końcówka Przekrój Zastosowanie M5-PH mm² końcówki i tulejki Cu/Al standard M5-PHCu mm² końcówki i tulejki Cu M5-D mm² końcówki i tulejki Cu DIN 4635 i DIN 4667 M5-PHAl mm² końcówki i tulejki Al M5-AD mm² końcówki Al DIN 5018 M5-PR mm² formowanie przewodów sektorowych na okrągło M5-PD mm² końcówki oczkowe Cu DIN 4634 i DIN

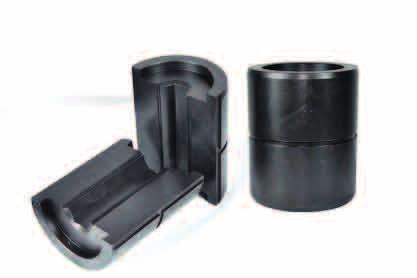

22 Model Matryca Profil Końcówka Przekrój Zastosowanie M5-DI mm² końcówki oczkowe izolowane Cu M5-OC mm² C - klemy M5-DF mm² końcówki oczkowe izolowane Cu M5-T 5-40 mm² tulejki kablowe M5-LD zacisk liny zasilającej z przewodem jezdnym (lina Djp) M5-LL zacisk liny nośnej z liną zasilającą (lina lina) M5-9 B M5-1 B M5-13,5 B M5-15 B M5- B M5- B M5-6 B M5-33 B M5-34 B AFL-6 16 AFL-6 5 AFL-6 35 AFL-6 50 AFL-6 70, AFL 6-95, AFL-1, 35 AFL-1,7 30, AFL-1,7 50, AFL-1,5 50 AFL-6 10, AFL-6 150, AFL-1,7 70 AFL-6 185, AFL-6 10, AFL-6 40 AFL-1,7 95 płaszcz Al złączek napowietrznych M5-5 M5-5,5 M5-7 M5-8,5 M5-10 M5-11,5 M5-14,5 M5-14,5 M5-19,0 AFL-6 16, AFL-6 5 AFL-6 35 AFL-6 50 AFL-6 70 AFL 6-95, AFL-6 10, AFL-1,7 35 AFL-1,7 50 AFL-6 150, AFL-6 185, AFL-6 10 AFL-1, 35, AFL-1,7 70, AFL-1,5 50 AFL-6 40, AFL-1,7 95 rdzeń stalowy złączek napowietrznych ZESTAWY WALIZKOWE MATRYC M5 / M45 Zakres Zastosowanie M5-PH-SET mm² końcówki i tulejki Cu/Al standard M5-PR-SET mm² formowanie przew. sektorowych na okrągło M5-PH-PR-SET mm² końcówki i tulejki Cu/Al standard + formowanie przew. sektorowych na okrągło M5-AFL płaszcz Al i rdzeń stalowy złączek napowietrznych

23 z współpraca z pompą hydrauliczną Energotytan 700/850* bar z stabilna kompaktowa konstrukcja z szybkozłącze z kapturkiem z matryce serii M45 P-450 Głowica hydrauliczna Cu Al Siła Waga Matryce P mm² 1000 mm² 450 kn 9,8 kg M45 (str. 3) P-450A 1000 mm² 1000 mm² 450 kn 10,0 kg M45 (str. 3) Model Matryca Profil Końcówka Przekrój Zastosowanie M45-PH mm² końcówki i tulejki Cu/Al standard M45-D mm² końcówki i tulejki Cu DIN 4635 i DIN 4667 M45-AD mm² końcówki Al DIN 5018 M45-LD zacisk liny zasilającej z przewodem jezdnym (lina Djp) M45-LL zacisk liny nośnej z liną zasilającą (lina lina) M45-9 B M45-1 B M45-13,5 B M45-15 B M45- B M45- B M45-6 B M45-33 B M45-34 B M45-4 B M45-48 B M45-5 M45-5,5 M45-7,0 M45-8,5 M45-10 M45-11,5 M45-14,5 M45-14,5 M45-19,0 M45-19,0 M45-,0 AFL-6 16 AFL-6 5 AFL-6 35 AFL-6 50 AFL-6 70, AFL 6-95, AFL-1, 35 AFL-1,7 30, AFL-1,7 50, AFL-1,5 50 AFL-6 10, AFL-6 150, AFL-1,7 70 AFL-6 185, AFL-6 10, AFL-6 40 AFL-1,7 95 AFL-6 300, AFL-8 350, AFL AFL-8 55 AFL-6 16, AFL-6 5 AFL-6 35 AFL-6 50 AFL-6 70 AFL 6-95, AFL-6 10, AFL-1,7 35 AFL-1,7 50 AFL-6 150, AFL-6 185, AFL-6 10 AFL-1, 35, AFL-1,7 70, AFL-1,5 50 AFL-6 40, AFL-6 300, AFL AFL-1,7 95 AFL-4 350, AFL-8 400, AFL-8 55 płaszcz Al złączek napowietrznych rdzeń stalowy złączek napowietrznych 3

24 z współpraca z pompą hydrauliczną Energotytan 700/850* bar z stabilna kompaktowa konstrukcja z szybkozłącze z kapturkiem z matryce serii M60 P-600 Głowica hydrauliczna Cu Al Siła Waga Matryce P mm² 1000 mm² 600 kn 16,0 kg M60 (str. 4) Model Matryca Profil Końcówka Przekrój Zastosowanie M60-PH mm² końcówki i tulejki Cu/Al standard M60-D mm² mm² końcówki i tulejki Cu DIN 4635 i DIN 4667 poza DIN M60-AD mm² końcówki Al DIN 5018 P-1000 Głowica hydrauliczna z współpraca z pompą hydrauliczną Energotytan 700/850* bar z stabilna kompaktowa konstrukcja z szybkozłącze z kapturkiem z matryce serii M100 Cu Al Siła Waga Matryce P mm² 1000 mm² 80 kn 63,0 kg M100 (str. 4) Model Matryca Profil Końcówka Przekrój Zastosowanie M100-D mm² mm² końcówki i tulejki Cu DIN 4635 i DIN 4667 poza DIN M100-AD mm końcówki Al DIN

25 ZACISKARKI DO LINEK STALOWYCH PH-35/4 Zaciskarka hydrauliczna z otwierana i obrotowa głowica 180 z napęd hydrauliczny ręczny z wykonana z lekkiego stopu aluminium z zaciskanie w trudnodostępnych miejscach z automatyczny bezpiecznik ciśnienia z matryce serii M4-L z w zestawie: praska, walizka transportowa Zaciskanie Siła Waga Matryce PH-35/4 1/16-3/16 35 kn 4,4 kg M4 (str. 5) PM-35/4 1/16-3/16 35 kn 3,0 kg M4 (str. 5) z otwierana głowica z napęd ręczny z wykonana z lekkiego stopu z cięcie linki max. 6mm z zaciskanie aluminium z w zestawie: praska E-100D Zaciskarka Mechaniczna Zaciskanie Gniazda zaciskające Cięcie Waga Wymiary E-100D4 1/16-3/16 Ø=4; 6; 8; 9; 11, mm Ø= 6 mm 3,0 kg 660x300x165 mm E /16-3/16 Ø=4; 6; 8; 9; 11, mm Ø= 6 mm 10,0 kg 660x300x165 mm z otwierana głowica z napęd ręczny z wykonana z lekkiego stopu z zaciskanie aluminium i miedzi z w zestawie: praska E-100 Zaciskarka Mechaniczna Zaciskanie Gniazda zaciskające Cięcie Waga Wymiary E-100F18 1/16-3/16 Ø=3,4; 6; 8,; 9,6 mm,8 kg 510x90x175 mm E-100B18 1/16-3/16 Ø=3,4; 6; 8,; 9,6 mm,6 kg 540x360x175 mm z otwierana głowica z napęd ręczny z wykonana z lekkiego stopu z zaciskanie aluminium z w zestawie: praska E-100A Zaciskarka Mechaniczna Zaciskanie Gniazda zaciskające Cięcie Waga Wymiary E-100A14 1/16-3/16 Ø=4; 6; 8; 9; 11, mm Ø= 6 mm 1, kg 575x470x65 mm E-100A4 1/16-3/16 Ø=4,4; 6,4; 8,4mm Ø= 6 mm,6 kg 660x300x165 mm 5

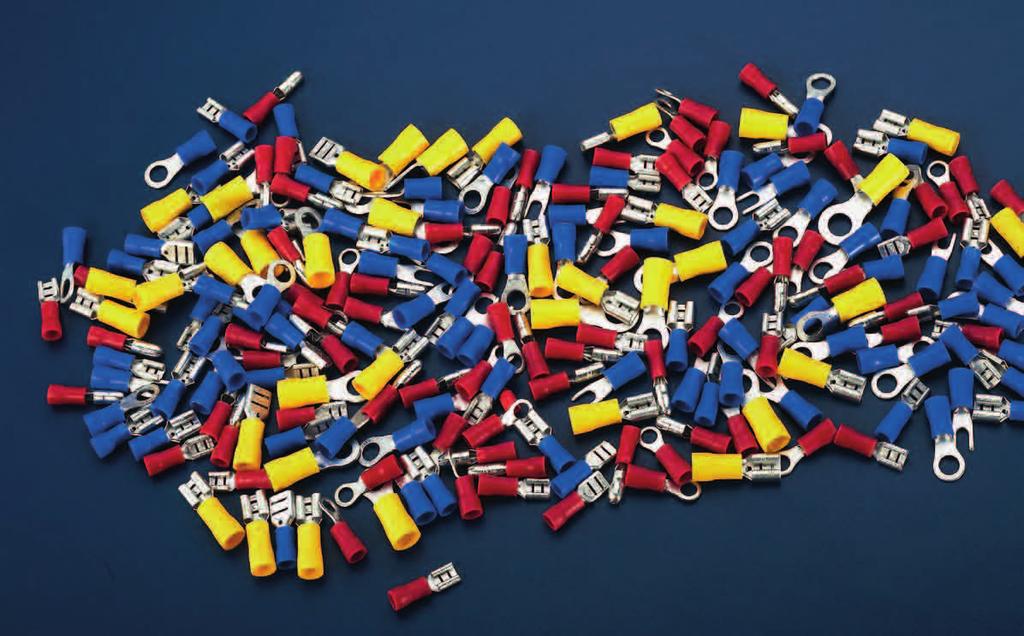

26 6 Końcówki i tulejki kablowe, złączki, mufy, izolatory

27 z wg DIN 4639 do Al do 36 kv z materiał Al Końcówki Al szczelne Ø mm od do od do E-K Końcówki Al z wg DIN 4639 do Al; bez pasty z materiał Al Ø mm od do od do E-K z do żył kabli Al sektorowych z materiał Al Ø mm od do od do E-K3 35/50 40/ Średnica śruby mm E-K4 65 1;16;0 Ø mm od do od do E-K Ø mm od do od do E-K Ø mm od do od do E-K z do żył kablowych Al do 10 kv z powierzchnia metaliczna z cześć rurowa z aluminium z zaprasowaną wkładką miedzianą Ø mm od do od do E-K Końcówki Cu-Al szczelne z do żył kablowych Al do 36 kv z cześć rurowa z miedzi ; przyłożenie aluminium Ø mm od do od do E-K Końcówki Cu standardowe z powierzchnia cynowana galwanicznie z materiał: miedź Ø mm od do od do E-K10 0; Końcówki Al szczelne; sektorowe Końcówki Cu wygięte 90 z do żył kabli Al do 10 kv z materiał Al Końcówki Al Końcówki Al wygięte 90 z do żył kabli Al do 10 kv z materiał Al z cześć rurowa wg DIN 4639 Końcówki Al z dwoma otworami z do żył kabli Al do 10 kv z materiał Al z cześć rurowa wg DIN 4639 Końcówki Al-Cu szczelne z do żył kablowych Al do 36 kv z powierzchnia metaliczna Końcówki Al-Cu z powierzchnia cynowana galwanicznie z materiał: miedź Ø mm od do od do E-K z wg DIN 4635 do Cu do 36 kv z materiał: miedź z powierzchnia metaliczna lub cynowana galwanicznie Ø mm od do od do E-K Ø mm od do od do E-K Ø mm od do od do E-K z do żył kablowych Cu do 36 kv z materiał: miedź z powierzchnia metaliczna lub cynowana Ø mm od do od do E-K E-K16 Końcówki Cu Końcówki Cu wygięte 90 z część rurowa wg DIN 4635 z do żył kablowych Cu do 36 kv z materiał: miedź Końcówki Cu z dwoma otworami z część rurowa wg DIN 4635 do żył kablowych Cu do 36 kv z materiał: miedź Końcówki Cu szczelne Końcówki kupalowe z do połączeń Cu - Al z materiał: aluminimu pokryte jednostronnie miedzią Otwór pod śrubę M6; M8; M10; M1; M16; M0 7

28 z do żył kablowych Cu wg DIN84 z powierzchnia metaliczna lub cynowana z materiał: końcówka miedź; śruby stalowe chromowane Ø mm od do od do E-K od do E-K18 16/16 40/40 E-K19 10/ /1000 Przekroje mm E-K0 Końcówki Cu skręcane Złączki aluminiowe z do żył Al do 10 kv nie pracujących na rozciąganie z powierzchnia metaliczna z materiał: aluminium z wg DIN 4667 cz. Złączki aluminiowe sektorowe z do żył kabli Al do 1 kv nie pracujących na rozciąganie z do żył Al sektorowych jedno i wielodrutowych z powierzchnia metaliczna z materiał: ALMg Si 0;5 35/50; 50/70;70/95; 95/10;10/150;150/185;185/40;40/300 Złączki aluminiowe z przegrodą z do żył kabli Al do 10 kv nie pracujących na rozciąganie z powierzchnia metaliczna od do E-K 16/16 65/65 Złączki aluminiowe do 36 kv z do żył kabli Al do 36 kv nie pracujących na rozciąganie z powierzchnia metaliczna od do E-K3 5/5 1000/1000 Złączki aluminiowe do 36 kv z przegrodą z do żył kabli Al do 36 kv nie pracujących na rozciąganie z powierzchnia metaliczna od do E-K4 5/5 1000/1000 Złączki Al-Cu redukcyjne z do żył kabli Al i Cu do 10 kv nie pracujących na rozciąganie z powierzchnia metaliczna z materiał: aluminium i miedź od do E-K5 5/10 40/40 Złączki Al-Cu redukcyjne do 36kV z do żył kabli Al i Cu do 36 kv nie pracujących na rozciąganie z materiał: aluminium i miedź od do E-K6 70/35 300/300 * dostępne w różnych kombinacjach przekrojów np. 40/10 (wykaz dostępny na zapytanie) Złączki Cu standardowe z do żył kabli Cu z powierzchnia cynowana galwaniczna z materiał: miedź od do E-K7 0; Złączki Cu z wg DIN 4667 cz. 1 z do żył kabli Cu do 10 kv nie pracujących na rozciąganie z materiał: miedź z powierzchnia: metaliczna lub cynowana galwaniczna od do E-K Złączki Cu z przegrodą z do żył kabli Cu do 10 kv nie pracujących na rozciąganie z materiał: miedź z wg DIN 4667 cz. 1 z powierzchnia: metaliczna lub cynowana galwaniczna od do E-K Cu redukcje z powierzchnia: metaliczna z materiał: miedź od do E-K30 16/10 40/185 * dostępne w różnych kombinacjach przekrojów np. 40/10 (wykaz dostępny na zapytanie) Złączki Cu do 36kV z do żył kabli Cu do 36 kv nie pracujących na rozciąganie z powierzchnia: metaliczna od do E-K Złączki Cu do 36kV z przegrodą z do żył kabli Cu do 36 kv nie pracujących na rozciąganie z powierzchnia: metaliczna z materiał: miedź od do E-K

29 Złączki Al pracujące na rozciąganie z wg DIN z do linii napowietrznych Al 1-0kV od do E-K Złączki Al-St pracujące na rozciąganie z wg DIN z do linii napowietrznych Al-St do kv z materiał: złączka na przewód Al; złączka na rdzeń St E-K34 5-4;35-6; 50-8;70-1; 95-15; 10-0; 15-30; 150-5; 10-35; Końcówki śrubowe z do żył kabli Al i Cu do 6 kv z materiał: końcówka ze stopu aluminium; śruby z cynowanego mosiądzu 6-35; 5-95; ; 5-185; 10-40; ; E-K ; ; Końcówki śrubowe do 36 kv z do żył kabli Al i Cu do 36 kv z materiał: końcówka ze stopu aluminium; śruby z cynowanego mosiądzu E-K ; ;95-40;10-300; ; Złączki śrubowe sektorowe z do żył kabli Al i Cu do 1 kv o profilu sektora z metaliczna lub cynowana galwanicznie z materiał: złączka ze stopu aluminium; śruby z cynowanego mosiądzu E-K ; Złączki śrubowe odgałęzione z do żył kabli Al i Cu do 1 kv o profilu sektora z powierzchnia: metaliczna lub cynowana materiał: złączka ze stopu aluminium E-K ;35-150;5-185 Złączki śrubowe z do żył kabli Al i Cu do 1 kv o profilu sektora z powierzchnia: metaliczna lub z cynowana galwanicznie z materiał: złączka ze stopu aluminium E-K ;16-50;5-95;35-150;35-185;10-40 Złączki śrubowe do 36 kv z do żył kabli Al i Cu do 1 kv sektorowych z powierzchnia: cynowana galwanicznie Uchwyt z do przytrzymywania końcówek i złączek śrubowych podczas montażu żył Zakres mm E-K41 do 33 E-K4 do 4 Zaciski kablowe typu V z do żył kabli Al i Cu do 400 A z materiał: korpus AlMgSi1; docisk CuZn cynowany E-K ;70-40 E-K44 łącznik E-K45 osłonka Zaciski typu V ze śrubą zrywalną z do żył kabli Al i Cu do 400 A z materiał: korpus AlMgSi1; docisk CuZn cynowany E-K ;70-40 Zaciski prądowe Al odgałęźne z do łączenia przewodów Al i AlFe do 18 kv z materiał: korpus AlMgSi1 E-K ;16-70;16-95;16-10;5-150;35-185;35-40 Zaciski prądowe Al-Cu odgałęźne z do łączenia przewodów Al i AlFe z Cu z do 1 kv E-K ;35-10;5-150;35-185; Zaciski prądowe Cu odgałęźne z do łączenia przewodów Cu do 18 kv z materiał: korpus; śruby i nakrętki miedziane E-K ; 4-5; 6-35;;6-70;10-95; Zaciski odgałęźne przebijające izolację kabla z do łączenia przewodów Cu i Al do 1kV z materiał: korpus ze stopu aluminium; śruby mosiądz E-K ;35-70;70-10;95-150;185;40 Złączki ze śrubą zrywalną z do łączenia przewodów Cu i Al do 1kV z do ASX-a E-K ;50-150;95-40;10-300; ; E-K ;35-70;70-10;95-150;185;40 9

30 z do mocowania szyn prądowych z wg DIN 4645 z trwałość termiczna -40 C do 130 C z do żył kabli Cu z wytrzymałość dielektryczna z konektor miedźiany cynowany 1kV/mm galwanicznie Gwinty z również w wersji całkowicie izolowanej E-I1 M4; M5; M6; M8;M10; M1 E-K5 Izolatory Tulejki kablowe z wg DIN 468 z do przewodów Cu z materiał:miedź; cynowana galwanicznie Długość mm E-K ;0.5;0.34;0.50;0.75;1.0;1.5;.5;4;6;10;16;5;35;50;70;95;10; 150;185; Tulejki kablowe podwójnie izolowane z wg DIN 468 z materiał: tulejka miedź cynowana galwanicznie; izolacja poliamid/ polipropylen x0.5; x0.75; x1.0;x1.5;x.5; x4;x6;x10;x16 Tulejki kablowe izolowane z wg DIN 468 z miedź cynowana galwanicznie; E-K ;0.5;0.34;0.50;0.75;1.0;1.5;.5;4;6;10;16;5; 35;50; 70;95;10;150 Tulejki kablowe izolowane w taśmie z wg DIN 468 z materiał: tulejka miedź cynowana galwanicznie; izolacja poliamid/ polipropylen E-K54 0.5;0.75;1.0;1.5;.5 Końcówki oczkowe izolowane z wg DIN 4637 z do żył kabli Cu z materiał: miedź cynowana galwanicznie E-K ; ;1.5-.5;4-6 Końcówki widełkowe izolowane z wg DIN 4637 z do żył kabli Cu z materiał: miedź cynowana galwanicznie E-K ; ;1.5-.5;4-6 Końcówki igiełkowe izolowane z do żył kabli Cu z materiał: miedź; cynowana galwanicznie E-K ;5; ;1.5-.5;4-6 Nasuwki konektorowe izolowane E-K ;5; ;1.5-.5;4-6 Wsuwki konektorowe izolowane z wg DIN 4645 z do żył kabli Cu z miedź cynowana galwanicznie E-K ;5; ;1.5-.5;4-6 Nasuwki z wsuwką izolowane z wg DIN 4645 z do żył kabli Cu z miedź cynowana galwanicznie E-K ;1.5-.5;4-6 Konektory okrągłe izolowane z wg DIN 4645 z do żył kabli Cu z miedź cynowana galwanicznie E-K ;1.5-.5;4-6 Złączki izolowane z wg DIN 4645 z do żył kabli Cu z materiał: złączka miedź cynowana galwanicznie E-K ;5; ;1.5-.5;4-6 Końcówki Cu oczkowe z wg DIN 4634 z do żył kabli Cu z miedź cynowana galwanicznie E-K ; ;1.5-.5; 4-6;10;16;5;35;50;70; 95;10;150;185;40 Końcówki Cu widełkowe z wg DIN 4634 z do żył kabli Cu z miedź cynowana galwanicznie E-K ; ;1.5-.5;4-6;10;16 Końcówki Cu igiełkowe z wg DIN 4630 z do żył kabli Cu z materiał: miedź cynowana galwanicznie E-K ; ;1.5-.5;4-6;10;16;5;35;50;70;95 30

31 Nasuwki konektorowe z wg DIN 4647;46340 z materiał: mosiądz z mosiądz; mosiądz cynowany galwanicznie E-K ; ; ;1.5-.5;4-6; E-K ; Wsuwki konektorowe z wg DIN 4648;4647;46343 z materiał: mosiądz z powierzchnia: mosiądz, mosiądz cynowany galwanicznie E-K ;1.5-.5;4-6 E-K ;1.5-.5;4-6 Nasuwki konektorowe z do żył kabli Cu z materiał: mosiądz z powierzchnia: mosiądz, mosiądz cynowany galwanicznie E-K ; E-K ; Dzielniki konektorowe z wg DIN 4644 z materiał: mosiądz z powierzchnia: mosiądz, mosiądz cynowany galwanicznie E-K73.8x0.8;4.8x0.8;6.3x0.8 Wsuwki konektorowe do lutowania z wg DIN 4644 z do płytek drukowanych z materiał: mosiądz z powierzchnia: mosiądz, mosiądz cynowany galwanicznie E-K74.8x0.5;.8x0.8;6.3x0.8 Wsuwki konektorowe do nitowania z wg DIN 4644 z materiał: mosiądz z powierzchnia: mosiądz, mosiądz cynowany galwanicznie E-K75.8x0.8;4.8x0.8;6.3x0.8 Pisaki z odporne na wodę i ścieranie z kolory: czarny,niebieski, żółty, czerwony, zielony, biały Grubość mm E-K77 0.3;0.5;1.0;1.0-.0;.0-4.0; Średnica mm E-K78 5-0;10-30;10-50;15-60;0-65;5-100; E-K79 Węże spiralne z do utrzymywania przewodów z kolory:naturalny,czarny z trwałość termiczna: -30 C do +70 C Elementy mocujące do opasek z materiał: PA 6.6 z kolory:naturalny,czarny Rozmiar mm 19x19;9x9 Opaski kablowe z materiał: poliamid 6.6 z kolory: naturalny,czarny z trwałość termiczna: -40 C do +85 C Szerokość mm Długość mm E-K Mufy rozgałęźne do 1 kv mufy rozgałęźne przeznaczone są do łączenia kabli o izolacji z tworzyw sztucznych w sieciach niskiego napięcia do 1 kv bez konieczności przecinania kabli ułożonych na zewnątrz, w ziemi lub w wodzie. Kabel główny mm Kabel odgałęźny mm E-K81 4x16-4x35;4x35-4x70; 4x70-4x 150; 4x95;4x150; 4x185;4x40 Mufy przelotowe do 1 kv do łączenia kabli o izolacji z tworzyw sztucznych w sieciach niskiego napięcia do 1 kv, dla kabli ułożonych na zewnątrz, w ziemi lub w wodzie Zalewy izolacyjne uniwersalne dwuskładnikowe żywice zalewowe do 1kV Waga opakowania g Objętość ml E-K83 00;50;1680; ;0;1500;000 Rury termokurczliwe do izolacji lub oznaczania żył kabli i przewodów 4x6-4x50/70; 4x6-4x10/150;4x6-4x70/95 Średnica mm E-K8 8-6;14-3; 3-39;30-55; x1.5-3x35/4x1.5-4x5; 3x10-3x70/4x6-4x50 3x50-3x10/4x50-4x95; 3x10-3x40/4x95-4x185 3x40-3x300/4x185-4x40 Kolory Średnica mm czarny, czerwony, 1.6/0.8;.4/1.;3./1.6;4.8/.4; niebieski, żółty, 6.3/3.;8.0/.0;9.5/4.8;1.7/6.4 E-K84 zielony, biały, ; 19.0/9.5;5.4/1.7;31.8/15.9; fioletowy, brązowy, 38/19;51/5.4;76/38;10/51 transparentny, mix 31

32 Rury termokurczliwe uniwersalne rury termokurczliwe pogrubiane i grubościenne służą doochrony i izolacji żył, przewodów i kabli, mogą być instalowane w kanałach, w ziemi oraz napowietrznie, o współczynniku obkurczania 3:1 Typ Średnica Grubość mm ścianki mm E-K85 pogrubiane E-K86 grubościenne E-K87 termokurczliwe z klejem E-K88 grubościenne z klejem Mufy termokurczliwe do 1kV do łączenia i naprawy wszystkich kabli aluminiowych i miedzianych o izolacji z tworzyw sztucznych w sieciach niskiego napięcia do 1 kv;dla kabli ułożonych wewnątrz i na zewnątrz w ziemi lub w izolowanych kanałach, o współczynniku obkurczania 3:1 4x16-4x5;4x5-4x10;4x35-4x70;5x1.5-5x6;7x1.5-7x.5;4x6-4x5;5x6-5x16;4x5- E-K89 4x70;5x16-5x50; 4x70-4x10;4x95;5x50-5x70;4x95-4x150;4x10-4x40; 4x5-4x185 Mufy ze złączkami śrubowymi do 1kV do łączenia i naprawy wszystkich kabli aluminiowych i miedzianych o izolacji z tworzyw sztucznych w sieciach niskiego napięcia do 1 kv w skład mufy wchodzą złączki śrubowe oraz rury termokurczliwe z klejem termotopliwym E-K90 Al Cu 6-35;16-50;35-95; 4-5;16-50;35-95; ;35-185; ; Mufy ze złączkami prasowanymi do 1kV do łączenia i naprawy wszystkich kabli aluminiowych o izolacji z tworzyw sztucznych w sieciach niskiego napięcia do 1 kv w zestawie złączki aluminiowe prasowane E-K91 16;5;35;50;70;95;10;150;185;40 Mufy do kabli trakcyjnych ze złączkami prasowanymi do łączenia i naprawy wszystkich kabli trakcyjnych alumniowych o izolacji z tworzyw sztucznych w sieciach niskiego napięcia do 1 kv w zestawie złączki prasowane E-K9 66;65+.5 Kapturki kapturki do ochrony i izolacji zakończeń kabli, wytrzymałość dielektryczna:1kv/mm Średnica kabla mm E-K Średnica główna mm Średnica palca mm E-K Płaty naprawcze płaty termokurczliwe naprawcze zamykane kanałem ze stali służą donaprawy i ochrony izolacji kabli z tworzyw sztucznych Średnica mm Długość mm E-K Średnica główna mm Palczatki palczatki termokurczliwe do uszczelnienia rozwidleń kablowych Średnica palca mm E-K ;5-100; 6-35;35-150;95-150; ;10-400; 40-65;5-70; ; ; ;70-150; ; Pogrubiane rury termokurczliwe ANTI TRACK do izolowania szyn prądowych średniego napięcia, zapobiegają pełzaniu ładunków elektrycznych, chronią przed przypadkowym przeskokiem iskry, współczynnik obkurczania 3:1 Średnica główna mm Grubość ścianki mm E-K lub 4.0 Palczatki palczatki termokurczliwe do uszczelnienia rozwidleń kablowych SN Mufy zimnokurczliwe Zestawy 8,5/15 kv, oraz 6/35 kv Głowice zimnokurczliwe Zestawy pojedyńcze i potrójne 6/35 kv Średnica kabla mm ;95-150; ; E-K , 70-10, , 50-95, , E-K , ,

33 OGÓLNE WARUNKI SPRZEDAŻY I GWARANCJI STOSOWANIE Niniejsze warunki stosuje się do umów sprzedaży zawieranych między firmą ENERGOTYTAN S.C., zwaną dalej Sprzedawcą, a nabywcą towarów tej firmy, zwanym dalej Kupującym, o ile odrębne umowy nie stanowią inaczej. DOSTAWY a) Kupujący zobowiązuje się do odbioru towarów zamówionych wg katalogu lub innych ustaleń, b) Realizacja dostaw odbywa się na podstawie zamówień, c) Kupujący, który zalega z zapłatą wymagalnej faktury nie otrzyma nowego towaru aż do momentu całkowitego uregulowania należności, a Sprzedawca zachowuje prawo własności dostarczonego towaru aż do czasu spłaty całej przeterminowanej kwoty. d) Kupujący ponosi pełną odpowiedzialność za skutki błędnie lub niewyraźnie wypełnionych zamówień, e) Jednostką dostawy jest opakowanie o ilości sztuk, metrów itp., podanych w cenniku (np. 1 opak = 100 szt.); dla narzędzi jednostką dostawy jest 1 szt.; zamówienie o ilości mniejszej niż odpowiednia dla całego opakowania jest realizowana w pełnym opakowaniu przy zaokrągleniu w górę. DANE TECHNICZNE Wszelkie dane techniczne i parametry zawarte w prospektach oraz innych publikacjach firmy ENERGOTYTAN SC mogą być modyfikowane przez Sprzedawcę bez uprzedzenia. Powyższe nie dotyczy towarów już zamówionych, w stosunku do których obowiązują dane techniczne i parametry obowiązujące w dniu złożenia/potwierdzenia zamówienia. W przypadku gdy dostawa towarów zgodnie z danymi technicznymi lub parametrami obowiązującymi w dniu złożenia zamówienia nie jest możliwa, a Kupujący nie wyrazi zgody na zmiany w powyższym zakresie, będzie on miał prawo odstąpić od umowy w terminie 3 dni od daty otrzymania od Sprzedawcy informacji o dokonanej zmianie (lub też od daty otrzymania towaru, którego taka zmiana dotyczy). PRZESYŁKI Wszystkie przesyłki są dostarczane do odbiorcy firmą kurierską (jeżeli umowa nie stanowi inaczej). Dostępny na magazynie towar jest wysyłany na następny dzień roboczy. Opłaty za pakowanie, załadunek i transport naliczane są indywidualnie (w zależności od ilości / rodzaju towaru). CENY Wszystkie ceny są podawane w polskich złotych i nie zawierają podatku VAT, kosztów opakowania i transportu. Ceny te nie są wiążące dla Sprzedawcy, który może bez zapowiedzi zmienić je w wyniku wzrostu kosztów spowodowanych np. zmianą kursów walut. Po dokonaniu zamówienia Sprzedawca będzie miał również prawo do zmiany cen w przypadku, podwyższenia swoich kosztów, stanowiących podstawę kalkulacji ceny lub innych obiektywnych czynników, jak np. zmiany kursu walut. Ceny na wyroby nie ujęte w cenniku są ustalane indywidualne. ENERGOTYTAN może udzielić rabatu od cen wg cennika głównego dla odbiorców hurtowych (firm handlowych) lub stałych odbiorców detalicznych. PŁATNOŚĆI Zapłata gotówką w dniu odbioru towaru, przedpłata, Zapłata przy odbiorze przesyłki (pobranie), Stali odbiorcy płatności przelewem, Za nieterminowe płatności naliczamy ustawowe odsetki. Płatność następuje na podstawie faktury, która jest dołączona do przesyłki (jeżeli umowa nie stanowi inaczej). POTWIERDZENIE ZAMÓWIEŃ Zamówienia, terminy dostaw i ceny potwierdzamy tylko na życzenie. REKLAMACJE I ZWROTY Kupujący jest zobowiązany sprawdzić zgodność towaru z dokumentacją niezwłocznie po otrzymaniu dostawy. Reklamacje należy zgłaszać w formie pisemnej. ODPOWIEDZIALNOŚĆ - OGRANICZENIA Sprzedawca nie ponosi odpowiedzialności za szkody wynikłe ze wstrzymania produkcji, utraty zysku lub strat pośrednich. Postanowienie to nie narusza ustawowych uprawnień Kupującego z tytułu odpowiedzialności sprzedawcy za produkt niebezpieczny. SIŁA WYŻSZA W przypadku zaistnienia okoliczności, których nie można było przewidzieć w momencie zawarcia kontraktu ENERGOTYTAN SC jest zwolniona ze zobowiązań wynikających z niniejszych warunków sprzedaży w czasie trwania takich okoliczności. GWARANCJA a) Sprzedawca zapewnia prawidłowe działanie urządzenia/narzędzia zgodnie z parametrami określonymi przez producenta, jeżeli jest ono prawidłowo użytkowane. Sprzedawca nie ponosi odpowiedzialności za nieprawidłową pracę urządzenia/narzędzia gdy stwierdzone zostanie jego użytkowanie niezgodnie z parametrami pracy określonymi przez producenta. b) Okres gwarancji wynosi odpowiednio: 1 m-cy dla urządzeń i narzędzi 6 m-cy dla akumulatorów c) Gwarancji nie podlegają ostrza, matryce oraz inne podzespoły ulegające naturalnemu zużyciu eksploatacyjnemu, a także uszkodzenia mechaniczne bądź inne powstałe z winy użytkownika. d) Sprzedawca zobowiązuje się do usunięcia usterek i wad wynikłych z wadliwej konstrukcji lub wad materiałowych, oraz przywrócenia jego pełnej funkcjonalności w możliwie jak najkrótszym terminie, nie dłużej niż w ciągu 15 dni roboczych od daty dostarczenia urządzenia do serwisu Sprzedawcy. W przypadku konieczności testowania urządzenia czas ten ulega przedłużeniu do 30 dni roboczych. e) Kupujący jest zobowiązany dostarczyć do serwisu Sprzedawcy kompletne urządzenie na koszt własny wraz z dowodem zakupu. Brak spełnienia tego warunku nie uprawnia Kupującego do świadczenia ze strony gwaranta. f) Termin gwarancji ulega przedłużeniu o czas, którego w skutek wad rzeczy Kupujący nie może korzystać z rzeczy objętej gwarancją g) Sprzedawca nie ponosi odpowiedzialności za uszkodzenia powstałe z powodu: podłączenie urządzenia do niesprawnej sieci energetycznej lub do niesprawnego urządzenia peryferyjnego, wykonania samodzielnie bez zgody gwaranta zmian konstrukcyjnych urządzenia, wykonywanie napraw przez osoby nieupoważnione przez gwaranta, wykorzystywania produktu niezgodnie z jego przeznaczeniem. h) Urządzenia i narzędzia powinny być utrzymane w czystości i podlegać okresowym przeglądom, jeżeli jest to wymagane przez producenta. i) Każdorazowy użytkownik jest zobowiązany znać zasady obsługi danego produktu. j) Zobowiązania spółki ENERGOTYTAN, które wynikają z niniejszej gwarancji ograniczają się do kosztów, które łącznie nie przekraczają ceny samego towaru. 33

34 ENERGOTYTAN s.c. ul. Jaworowa 16a/ Bielsko Biała POLSKA Kontakt : NIP : PL REGON : Biuro handlowe/serwis ul. Plac Kilińskiego Chełmek POLSKA azajac@energotytan.pl serwis@energotytan.pl fax : Kontakt : Internet: Wykorzystywanie lub kopiowanie całego lub części tego katalogu bez pisemnej zgody firmy ENERGOTYTAN jest zabronione. ENERGOTYTAN zastrzega sobie prawo do zmian modeli i danych technicznych. Nie odpowiadamy za błędy powstałe podczas druku.
