1 Oświadczenie: Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 2013 r. poz. 1409). OŚWIADCZAM, że projekt budowlany remontu schodów zewnętrznych budynku nr 101 Akademii Obrony Narodowej przy al. Gen. Chruściela 103 w Warszawie, sporządzony jest zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant w branży konstrukcyjnobudowlanej: mgr inż. Leszek TISCHNER Sprawdzający w branży konstrukcyjno-budowlanej: mgr inż. Damian CYRTA Projektant w branży elektrycznej: inż. Wiesław GIZIŃSKI upr. nr 157/02 upr. nr MAZ/0003/POOK/09 upr. nr 64/Wa/73 Sprawdzający w branży elektrycznej: mgr inż. Waldemar DURANC upr. nr St-239/86 2

2 CZĘŚĆ OPISOWA 1. Dane ogólne Podstawa opracowania Zakres opracowania Zakres robót budowlanych Skrócony opis techniczny stanu istniejącego Opis ogólny Opis konstrukcji scho Ocena stanu technicznego konstrukcji Remont schodów na elewacji południowo-zachodniej Prace rozbiórkowe Prace ziemne Naprawa konstrukcji schodów Nawierzchnia schodów Naprawa konstrukcji ściany oporowej Izolacja pionowa ściany oporowej wraz z opaską Wykończenie powierzchni Balustrada stalowa Platforma dla osób niepełnosprawnych Remont schodów na elewacji północno-wschodniej Prace rozbiórkowe Prace ziemne Izolacja ściany piwnicznej budynku nr Konstrukcja ścian oporowych Konstrukcja schodów Posadzki i nawierzchnie Wykończenie powierzchni Balustrada stalowa Zasilenie platformy dla osób niepełnosprawnych Wymagania BHP Nadzór techniczny nad robotami Odbiór robót Zalecenia końcowe Informacja do planu BIOZ. 15 CZĘŚĆ RYSUNKOWA Rys. nr 1 - Plan sytuacyjny Rys. nr 2 - Schody na elewacji południowo-zachodniej. Stan istniejący Rys. nr 3 - Schody na elewacji południowo-zachodniej. Stan projektowany Rys. nr 4 - Schody na elewacji północno-wschodniej. Stan istniejący Rys. nr 5 - Schody na elewacji północno-wschodniej. Stan projektowany Rys. nr 6 - Detale Rys. nr 7 - Balustrady schodów Rys. nr 8 - Ławy i wieńce Rys. nr 9 - Zbrojenie schodów na elewacji północno-wschodniej do pomieszczenia przedsionka Rys. nr 10 - Zbrojenie schodów na elewacji północno-wschodniej do wejścia na parterze Rys. nr 11- Plan instalacji zasilania platformy dla osób niepełnosprawnych. Rys. nr 12- Schemat fragmentu rozdzielnicy Rop-1 3

3 1. Dane ogólne 1.1. Podstawa opracowania Podstawę opracowania stanowi umowa zawarta pomiędzy Akademią Obrony Narodowej z siedzibą przy al. Gen. Chruściela 103 w Warszawie, a Spółką Cywilną: Studio Budowlane UNITY z siedzibą przy ul. Kędzierskiego 2/66 w Warszawie Zakres opracowania Projekt budowlany swym zakresem obejmuje remont schodów zewnętrznych budynku nr 101 Akademii Obrony Narodowej przy al. Gen. Chruściela 103 w Warszawie Zakres robót budowlanych Projekt budowlany obejmuje następujący zakres robót budowlanych: A) remont schodów na elewacji południowo-zachodniej: - remont nawierzchni schodów: - prace rozbiórkowe: - rozbiórka okładziny z lastriko gr. 5cm, - wybranie podsypki cementowo-piaskowej gr. 2-3cm, - rozbiórka warstwy papy termozgrzewalnej, - demontaż wycieraczki stalowej, - naprawa powierzchni płyty betonowej: - usunięcie słabych elementów betonowych, - czyszczenie hydrotechniczne powierzchni płyty, - uzupełnienie ubytków płyty cementową zaprawą drobnoziarnistą, do wypełniania ubytków w betonie: - w zaznaczonych w części rysunkowej fragmentach przewiduje się ubytki do 50mm, - w pozostałych fragmentach przewiduje się ubytki do 30mm, - wyrównanie powierzchni cementową szpachlówką drobnoziarnistą w warstwie 5mm, - wykonanie na przygotowanej powierzchni izolacji szlamowej gr. 3mm, - wykonanie okładziny z płyt granitowych na zaprawie klejącej do granitu: - wykonanie stopnic z płyt granitowych gr. 5cm o fakturze promieniowanej w kolorze szarym, - wykonanie podstopnic z płyt granitowych gr. 2cm o fakturze polerowanej w kolorze szarym, - montaż nowej wycieraczki z blachy stalowej, o oczku 55x11mm, antypoślizgowej, - remont ściany oporowej: - prace rozbiórkowe: - skucie (100%) tynków z powierzchni ściany, - rozbiórka opaski z płyt betonowych, 4

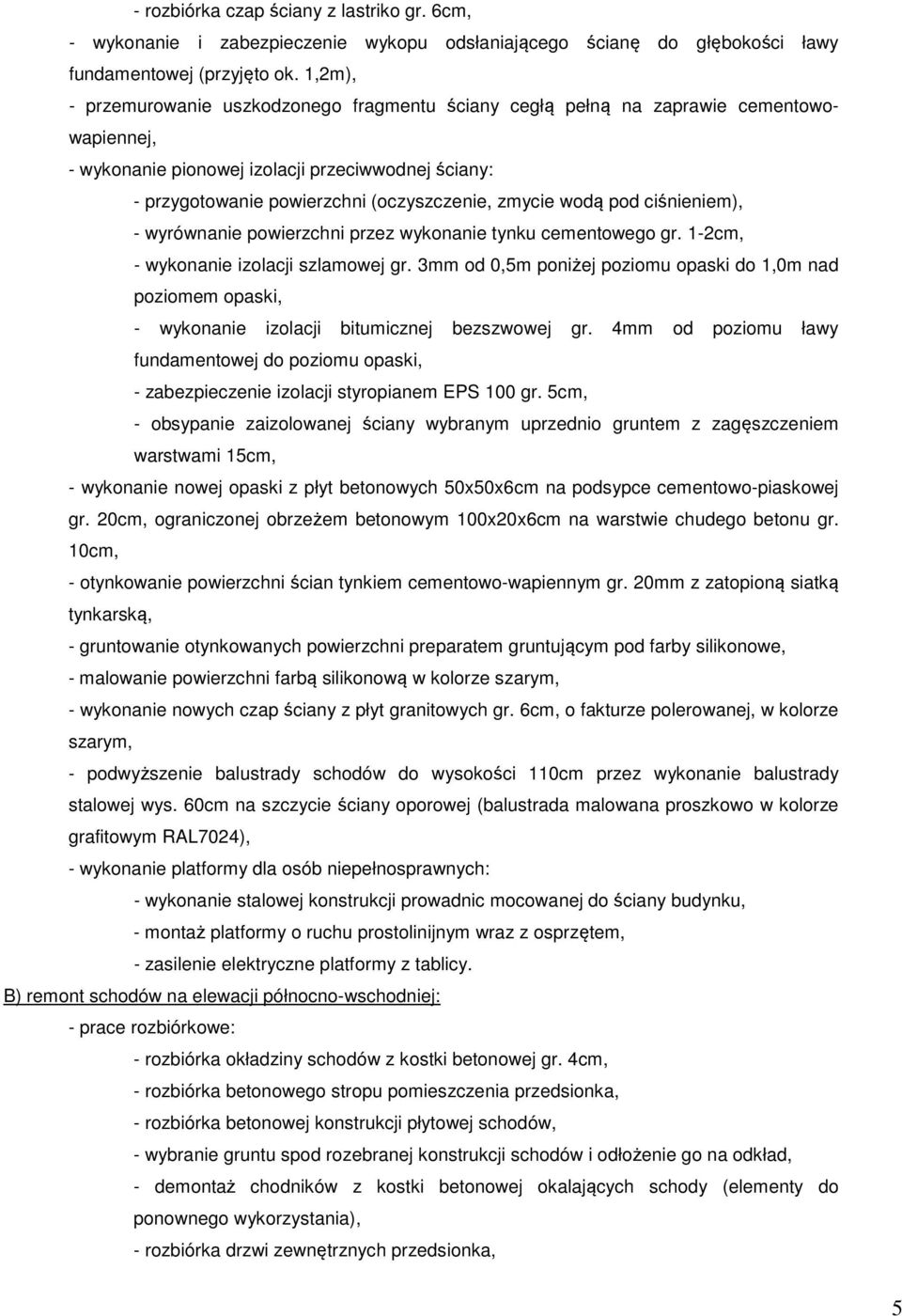

4 - rozbiórka czap ściany z lastriko gr. 6cm, - wykonanie i zabezpieczenie wykopu odsłaniającego ścianę do głębokości ławy fundamentowej (przyjęto ok. 1,2m), - przemurowanie uszkodzonego fragmentu ściany cegłą pełną na zaprawie cementowowapiennej, - wykonanie pionowej izolacji przeciwwodnej ściany: - przygotowanie powierzchni (oczyszczenie, zmycie wodą pod ciśnieniem), - wyrównanie powierzchni przez wykonanie tynku cementowego gr. 1-2cm, - wykonanie izolacji szlamowej gr. 3mm od 0,5m poniżej poziomu opaski do 1,0m nad poziomem opaski, - wykonanie izolacji bitumicznej bezszwowej gr. 4mm od poziomu ławy fundamentowej do poziomu opaski, - zabezpieczenie izolacji styropianem EPS 100 gr. 5cm, - obsypanie zaizolowanej ściany wybranym uprzednio gruntem z zagęszczeniem warstwami 15cm, - wykonanie nowej opaski z płyt betonowych 50x50x6cm na podsypce cementowo-piaskowej gr. 20cm, ograniczonej obrzeżem betonowym 100x20x6cm na warstwie chudego betonu gr. 10cm, - otynkowanie powierzchni ścian tynkiem cementowo-wapiennym gr. 20mm z zatopioną siatką tynkarską, - gruntowanie otynkowanych powierzchni preparatem gruntującym pod farby silikonowe, - malowanie powierzchni farbą silikonową w kolorze szarym, - wykonanie nowych czap ściany z płyt granitowych gr. 6cm, o fakturze polerowanej, w kolorze szarym, - podwyższenie balustrady schodów do wysokości 110cm przez wykonanie balustrady stalowej wys. 60cm na szczycie ściany oporowej (balustrada malowana proszkowo w kolorze grafitowym RAL7024), - wykonanie platformy dla osób niepełnosprawnych: - wykonanie stalowej konstrukcji prowadnic mocowanej do ściany budynku, - montaż platformy o ruchu prostolinijnym wraz z osprzętem, - zasilenie elektryczne platformy z tablicy. B) remont schodów na elewacji północno-wschodniej: - prace rozbiórkowe: - rozbiórka okładziny schodów z kostki betonowej gr. 4cm, - rozbiórka betonowego stropu pomieszczenia przedsionka, - rozbiórka betonowej konstrukcji płytowej schodów, - wybranie gruntu spod rozebranej konstrukcji schodów i odłożenie go na odkład, - demontaż chodników z kostki betonowej okalających schody (elementy do ponownego wykorzystania), - rozbiórka drzwi zewnętrznych przedsionka, 5

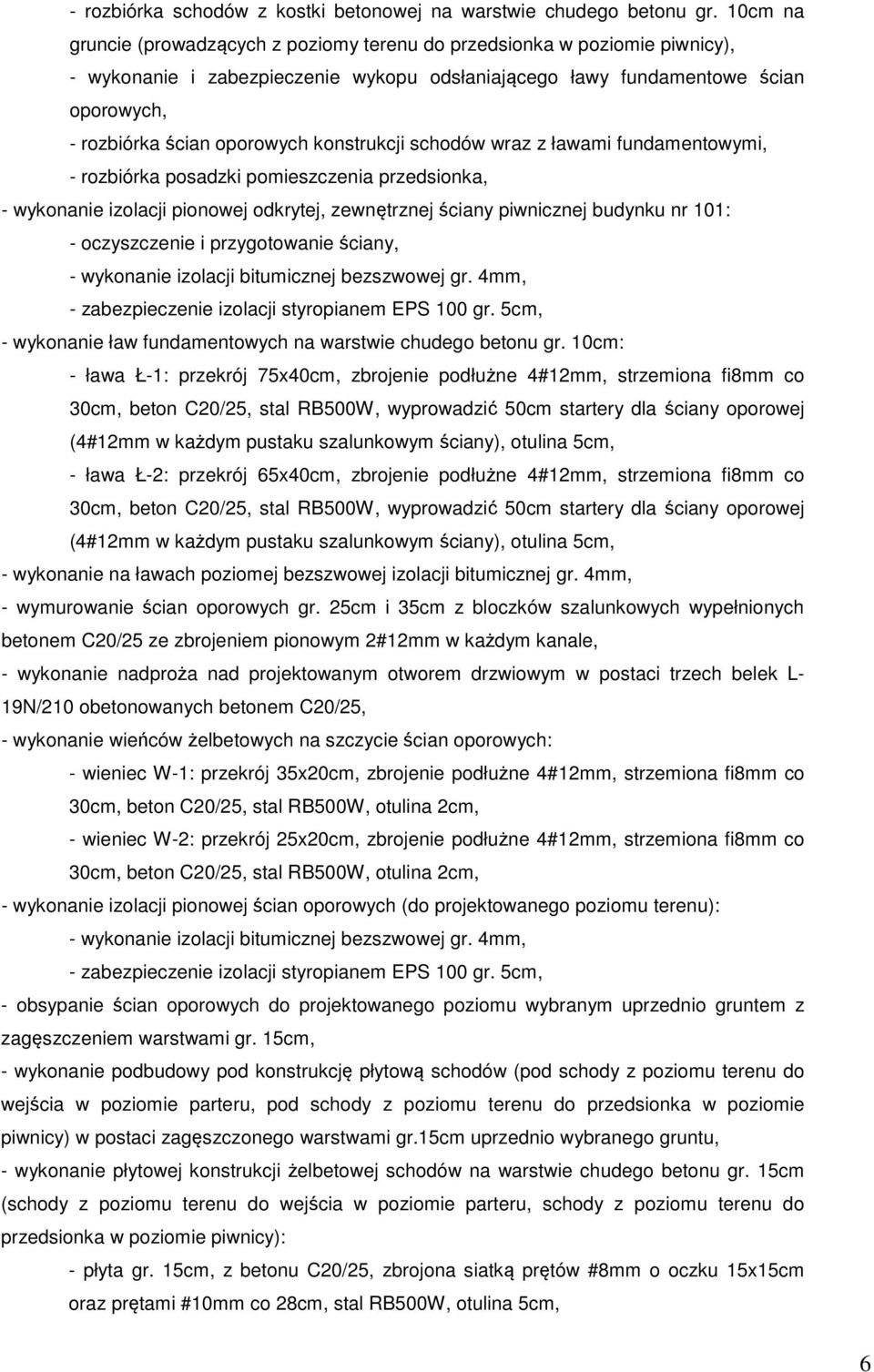

5 - rozbiórka schodów z kostki betonowej na warstwie chudego betonu gr. 10cm na gruncie (prowadzących z poziomy terenu do przedsionka w poziomie piwnicy), - wykonanie i zabezpieczenie wykopu odsłaniającego ławy fundamentowe ścian oporowych, - rozbiórka ścian oporowych konstrukcji schodów wraz z ławami fundamentowymi, - rozbiórka posadzki pomieszczenia przedsionka, - wykonanie izolacji pionowej odkrytej, zewnętrznej ściany piwnicznej budynku nr 101: - oczyszczenie i przygotowanie ściany, - wykonanie izolacji bitumicznej bezszwowej gr. 4mm, - zabezpieczenie izolacji styropianem EPS 100 gr. 5cm, - wykonanie ław fundamentowych na warstwie chudego betonu gr. 10cm: - ława Ł-1: przekrój 75x40cm, zbrojenie podłużne 4#12mm, strzemiona fi8mm co 30cm, beton C20/25, stal RB500W, wyprowadzić 50cm startery dla ściany oporowej (4#12mm w każdym pustaku szalunkowym ściany), otulina 5cm, - ława Ł-2: przekrój 65x40cm, zbrojenie podłużne 4#12mm, strzemiona fi8mm co 30cm, beton C20/25, stal RB500W, wyprowadzić 50cm startery dla ściany oporowej (4#12mm w każdym pustaku szalunkowym ściany), otulina 5cm, - wykonanie na ławach poziomej bezszwowej izolacji bitumicznej gr. 4mm, - wymurowanie ścian oporowych gr. 25cm i 35cm z bloczków szalunkowych wypełnionych betonem C20/25 ze zbrojeniem pionowym 2#12mm w każdym kanale, - wykonanie nadproża nad projektowanym otworem drzwiowym w postaci trzech belek L- 19N/210 obetonowanych betonem C20/25, - wykonanie wieńców żelbetowych na szczycie ścian oporowych: - wieniec W-1: przekrój 35x20cm, zbrojenie podłużne 4#12mm, strzemiona fi8mm co 30cm, beton C20/25, stal RB500W, otulina 2cm, - wieniec W-2: przekrój 25x20cm, zbrojenie podłużne 4#12mm, strzemiona fi8mm co 30cm, beton C20/25, stal RB500W, otulina 2cm, - wykonanie izolacji pionowej ścian oporowych (do projektowanego poziomu terenu): - wykonanie izolacji bitumicznej bezszwowej gr. 4mm, - zabezpieczenie izolacji styropianem EPS 100 gr. 5cm, - obsypanie ścian oporowych do projektowanego poziomu wybranym uprzednio gruntem z zagęszczeniem warstwami gr. 15cm, - wykonanie podbudowy pod konstrukcję płytową schodów (pod schody z poziomu terenu do wejścia w poziomie parteru, pod schody z poziomu terenu do przedsionka w poziomie piwnicy) w postaci zagęszczonego warstwami gr.15cm uprzednio wybranego gruntu, - wykonanie płytowej konstrukcji żelbetowej schodów na warstwie chudego betonu gr. 15cm (schody z poziomu terenu do wejścia w poziomie parteru, schody z poziomu terenu do przedsionka w poziomie piwnicy): - płyta gr. 15cm, z betonu C20/25, zbrojona siatką prętów #8mm o oczku 15x15cm oraz prętami #10mm co 28cm, stal RB500W, otulina 5cm, 6

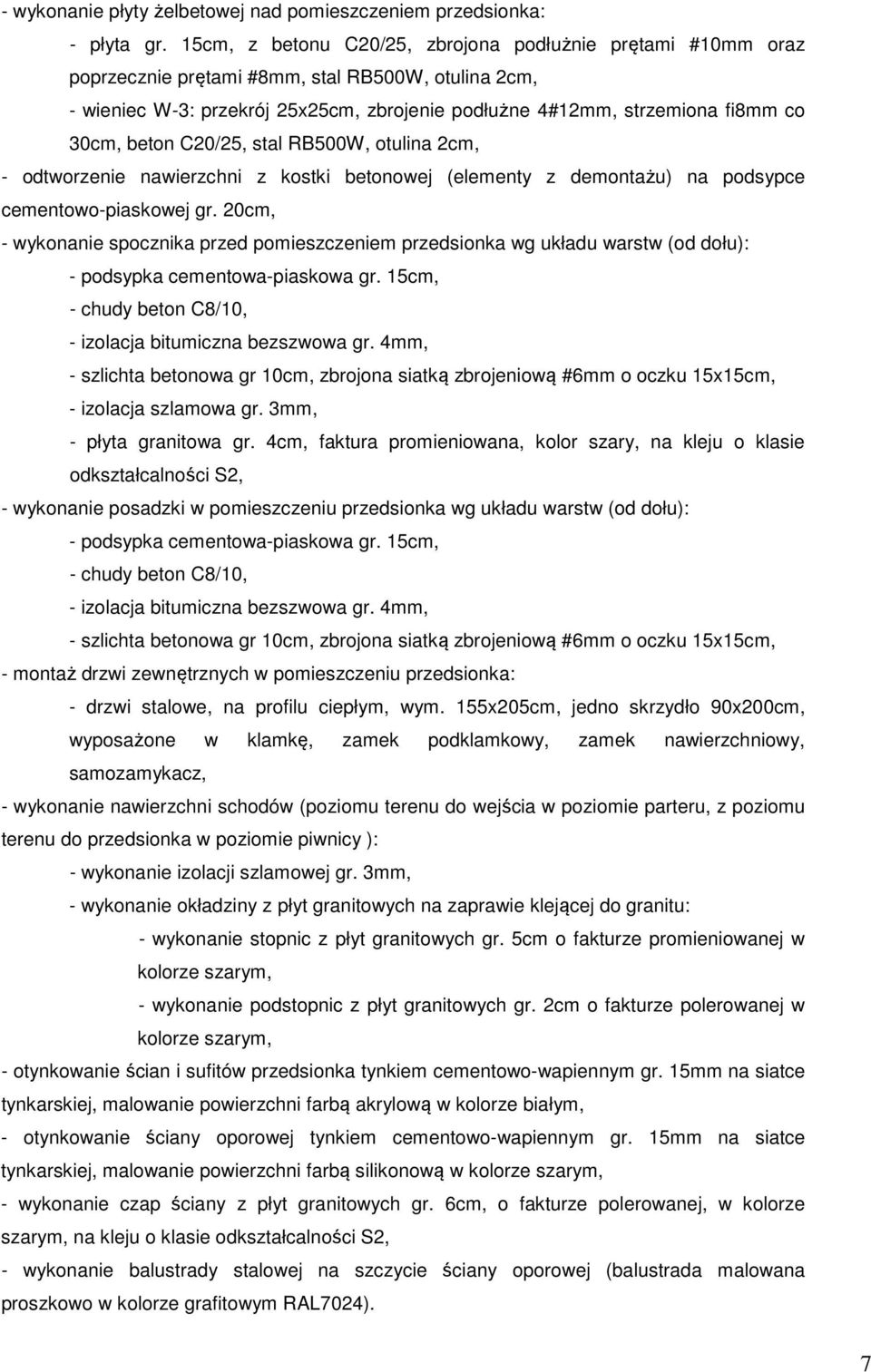

6 - wykonanie płyty żelbetowej nad pomieszczeniem przedsionka: - płyta gr. 15cm, z betonu C20/25, zbrojona podłużnie prętami #10mm oraz poprzecznie prętami #8mm, stal RB500W, otulina 2cm, - wieniec W-3: przekrój 25x25cm, zbrojenie podłużne 4#12mm, strzemiona fi8mm co 30cm, beton C20/25, stal RB500W, otulina 2cm, - odtworzenie nawierzchni z kostki betonowej (elementy z demontażu) na podsypce cementowo-piaskowej gr. 20cm, - wykonanie spocznika przed pomieszczeniem przedsionka wg układu warstw (od dołu): - podsypka cementowa-piaskowa gr. 15cm, - chudy beton C8/10, - izolacja bitumiczna bezszwowa gr. 4mm, - szlichta betonowa gr 10cm, zbrojona siatką zbrojeniową #6mm o oczku 15x15cm, - izolacja szlamowa gr. 3mm, - płyta granitowa gr. 4cm, faktura promieniowana, kolor szary, na kleju o klasie odkształcalności S2, - wykonanie posadzki w pomieszczeniu przedsionka wg układu warstw (od dołu): - podsypka cementowa-piaskowa gr. 15cm, - chudy beton C8/10, - izolacja bitumiczna bezszwowa gr. 4mm, - szlichta betonowa gr 10cm, zbrojona siatką zbrojeniową #6mm o oczku 15x15cm, - montaż drzwi zewnętrznych w pomieszczeniu przedsionka: - drzwi stalowe, na profilu ciepłym, wym. 155x205cm, jedno skrzydło 90x200cm, wyposażone w klamkę, zamek podklamkowy, zamek nawierzchniowy, samozamykacz, - wykonanie nawierzchni schodów (poziomu terenu do wejścia w poziomie parteru, z poziomu terenu do przedsionka w poziomie piwnicy ): - wykonanie izolacji szlamowej gr. 3mm, - wykonanie okładziny z płyt granitowych na zaprawie klejącej do granitu: - wykonanie stopnic z płyt granitowych gr. 5cm o fakturze promieniowanej w kolorze szarym, - wykonanie podstopnic z płyt granitowych gr. 2cm o fakturze polerowanej w kolorze szarym, - otynkowanie ścian i sufitów przedsionka tynkiem cementowo-wapiennym gr. 15mm na siatce tynkarskiej, malowanie powierzchni farbą akrylową w kolorze białym, - otynkowanie ściany oporowej tynkiem cementowo-wapiennym gr. 15mm na siatce tynkarskiej, malowanie powierzchni farbą silikonową w kolorze szarym, - wykonanie czap ściany z płyt granitowych gr. 6cm, o fakturze polerowanej, w kolorze szarym, na kleju o klasie odkształcalności S2, - wykonanie balustrady stalowej na szczycie ściany oporowej (balustrada malowana proszkowo w kolorze grafitowym RAL7024). 7

7 2. Skrócony opis techniczny elementów poddanych remontowi 2.1. Opis ogólny Przedmiotowe schody znajdują się na elewacji południowo-zachodniej oraz północno wschodniej budynku nr 101 na terenie Akademii Obrony Narodowej przy Al. Gen. Chruściela 103 w Warszawie. Schody stanowią połączenie wejść do budynku, znajdujące się w poziomie parteru, z poziomem terenu Opis konstrukcji schodów Schody na elewacji południowo-zachodniej Konstrukcja płytowa na gruncie, z murowaną ścianą oporową od strony południowej. Na podstawie odkrywek układ warstw konstrukcji schodów: - nawierzchnia z lastriko gr. 5cm, - podsypka cementowo-piaskowa gr. 2-3cm, - izolacja w postaci papy termozgrzewalnej, - płyta betonowa gr. 20cm, - podłoże gruntowe. Schody na elewacji północno-wschodniej Konstrukcja płytowa na gruncie, z murowaną ścianą oporową od strony północnej. Na podstawie odkrywek układ warstw konstrukcji schodów: - nawierzchnia z kostki betonowej gr. 4cm, - podsypka piaskowa gr. 3cm, - płyta betonowa gr. 20cm, - podłoże gruntowe. Na podstawie odkrywek układ warstw konstrukcji stropu przedsionka pod schodami: - nawierzchnia z kostki betonowej gr. 4cm, - podsypka piaskowa gr. 3cm, - płyta stropowa gr. 10cm, - tynk cem-wap Ocena stanu technicznego konstrukcji Schody na elewacji południowo-zachodniej - pęknięcia i ubytki warstwy lastriko, - pęknięcia i ubytki ściany oporowej i czap, - skorodowana wycieraczka stalowa, - zarysowania i pęknięcia, ubytki tynku na ścianie oporowej. Schody na elewacji północno-wschodniej - wychylenie od pionu ściany oporowej, - zapadnięcia nawierzchni z kostki betonowej, 8

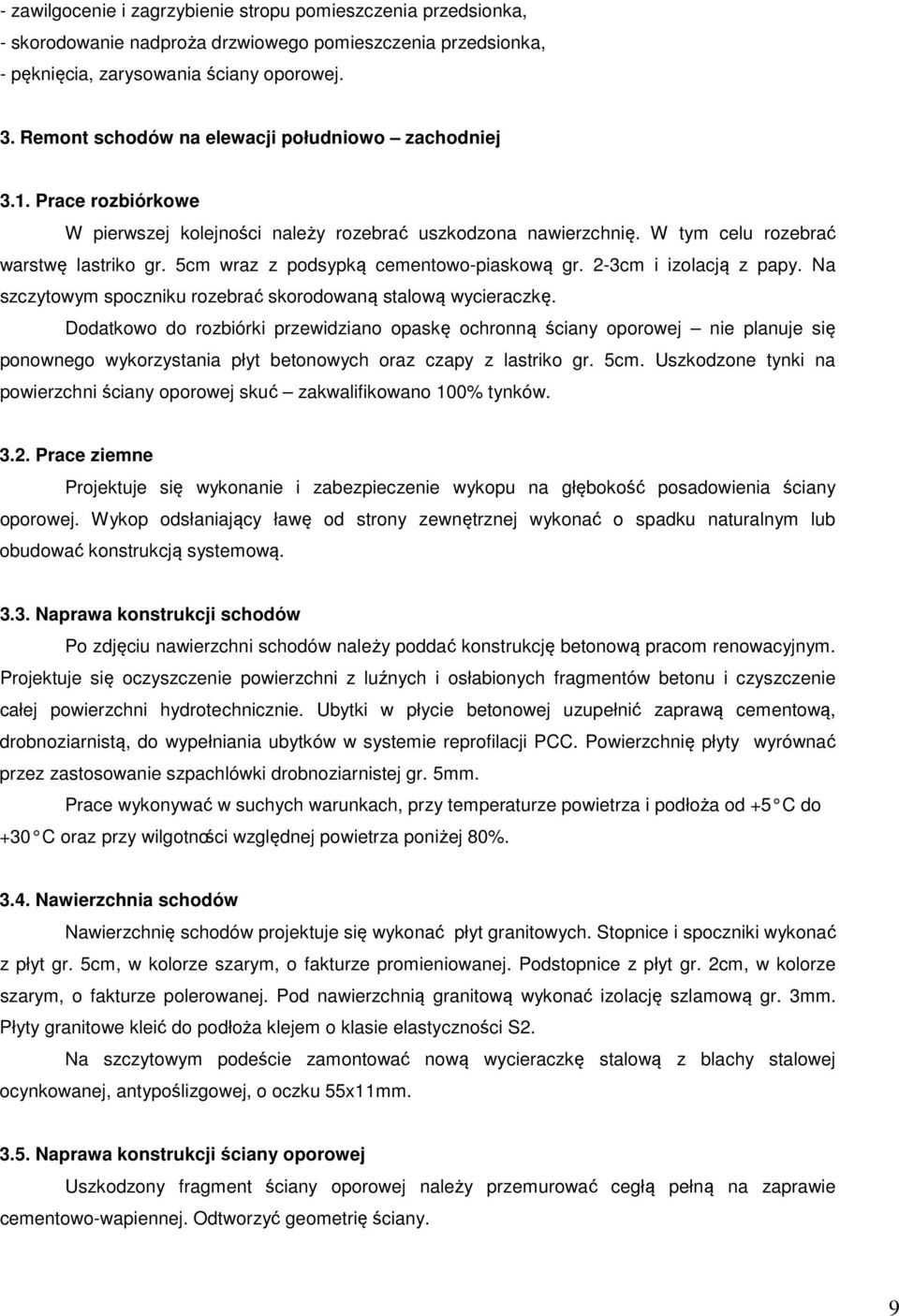

8 - zawilgocenie i zagrzybienie stropu pomieszczenia przedsionka, - skorodowanie nadproża drzwiowego pomieszczenia przedsionka, - pęknięcia, zarysowania ściany oporowej. 3. Remont schodów na elewacji południowo zachodniej 3.1. Prace rozbiórkowe W pierwszej kolejności należy rozebrać uszkodzona nawierzchnię. W tym celu rozebrać warstwę lastriko gr. 5cm wraz z podsypką cementowo-piaskową gr. 2-3cm i izolacją z papy. Na szczytowym spoczniku rozebrać skorodowaną stalową wycieraczkę. Dodatkowo do rozbiórki przewidziano opaskę ochronną ściany oporowej nie planuje się ponownego wykorzystania płyt betonowych oraz czapy z lastriko gr. 5cm. Uszkodzone tynki na powierzchni ściany oporowej skuć zakwalifikowano 100% tynków Prace ziemne Projektuje się wykonanie i zabezpieczenie wykopu na głębokość posadowienia ściany oporowej. Wykop odsłaniający ławę od strony zewnętrznej wykonać o spadku naturalnym lub obudować konstrukcją systemową Naprawa konstrukcji schodów Po zdjęciu nawierzchni schodów należy poddać konstrukcję betonową pracom renowacyjnym. Projektuje się oczyszczenie powierzchni z luźnych i osłabionych fragmentów betonu i czyszczenie całej powierzchni hydrotechnicznie. Ubytki w płycie betonowej uzupełnić zaprawą cementową, drobnoziarnistą, do wypełniania ubytków w systemie reprofilacji PCC. Powierzchnię płyty wyrównać przez zastosowanie szpachlówki drobnoziarnistej gr. 5mm. Prace wykonywać w suchych warunkach, przy temperaturze powietrza i podłoża od +5 C do +30 C oraz przy wilgotności względnej powietrza poniżej 80% Nawierzchnia schodów Nawierzchnię schodów projektuje się wykonać płyt granitowych. Stopnice i spoczniki wykonać z płyt gr. 5cm, w kolorze szarym, o fakturze promieniowanej. Podstopnice z płyt gr. 2cm, w kolorze szarym, o fakturze polerowanej. Pod nawierzchnią granitową wykonać izolację szlamową gr. 3mm. Płyty granitowe kleić do podłoża klejem o klasie elastyczności S2. Na szczytowym podeście zamontować nową wycieraczkę stalową z blachy stalowej ocynkowanej, antypoślizgowej, o oczku 55x11mm Naprawa konstrukcji ściany oporowej Uszkodzony fragment ściany oporowej należy przemurować cegłą pełną na zaprawie cementowo-wapiennej. Odtworzyć geometrię ściany. 9

9 3.6. Izolacja pionowej ściany oporowej wraz z opaską Odkrytą powierzchnię ściany oporowej należy oczyścić z luźnych elementów, zmyć wodą pod ciśnieniem i wyrównać tynkiem cementowym gr. 15mm. Na tak przygotowanej powierzchni wykonać izolację pionową w postaci masy bitumicznej bezszwowej gr. 4mm. Jako zabezpieczenie mechaniczne wykonanej izolacji projektuje się przyklejenie płyt styropianowych EPS 100 gr. 5cm na kleju bitumicznym. Ścianę obsypać wybranym uprzednio gruntem, zagęszczając warstwami gr. 15cm. Odtworzyć opaskę ochronną z nowym płyt betonowych 50x50x6cm na podsypce cementowo-piaskowej gr. 20cm, ograniczonej obrzeżem betonowym 100x20x6cm na warstwie chudego betonu gr. 10cm Wykończenie powierzchni Ścianę oporową otynkować tynkiem cementowo-wapiennych na siatce tynkarskiej. Tynk grubości 20mm. Powierzchnię ściany zagruntować i pomalować farbą silikonową, o przeznaczeniu zewnętrznym, w kolorze szarym. Na ścianie oporowej zamontować czapy z płyt granitowych gr. 6cm na kleju o stopniu elastyczności S2. Płyty w kolorze szarym, o fakturze polerowanej Balustrada schodów Projektuje się montaż balustrady stalowej. Zastosować elementy ze stali S235JR, malowane proszkowo w kolorze RAL 7024: - pochwyt i słupki rura okrągła 30x2mm, - poprzeczki rura okrągła 25x2mm. Balustrady mocować do ścian oporowych przy pomocy blachy czołowej oraz 2 prętów M12 wklejanych na żywicy. Na kotwy zamontować rozety maskujące w kolorze balustrady Platforma dla osób niepełnosprawnych Projektuje się montaż urządzenia, które umożliwia pokonanie schodów przez osoby niepełnosprawne poruszające się na wózkach inwalidzkich. Urządzeniem tym jest platforma schodowa szczególnie często montowana w budynkach użyteczności publicznej, które muszą spełniać warunki określone w przepisach prawnych na temat przystosowania tych budynków dla osób niepełnosprawnych. Osoby mające problem z pokonywaniem schodów mogą samodzielnie korzystać z urządzenia bez pomocy osób trzecich. Jest to bezpieczne urządzenie do transportu osób na wózkach inwalidzkich wzdłuż biegu schodów. Zamontować platformę naścienną, składaną, o przeznaczeniu zewnętrznym, o torze stalowym mocowanym do ściany zewnętrznej budynku, o torze ruchu prostym o łącznej długości 8,5m, o wymiarze podłogi 830x700mm. Zasilanie platformy wykonać z tablicy elektrycznej Top-1, zlokalizowanej w korytarzu na parterze przewodem YDY3x2,5mm² układanym pod tynkiem i w istniejącej listwie PCV. Zasilanie platformy pokazano na rys.nr 12 oraz schemacie rys. nr Remont schodów na elewacji północno - wschodniej 10

10 4.1. Prace rozbiórkowe Projektuje się rozbiórkę konstrukcji schodów wraz ze ścianami oporowymi i ich fundamentami. Do rozbiórki zakwalifikowano: - nawierzchnię schodów z kostki betonowej gr. 4cm wraz z podsypką piaskową gr. 3cm, - płytę stropową pomieszczenia przedsionka gr. 10cm, - wylewkę betonową schodów gr. 20cm, - czapy betonowe ścian oporowych, - drzwi wejściowe do przedsionka, - posadzkę betonową przedsionka, - ściany oporowe z cegły wraz z fundamentami, - chodniki okalające schody z kostki betonowej (elementy do ponownego ułożenia). Rozbiórkę prowadzić ręcznie, przy użyciu narzędzi udarowych lub lekkiego sprzętu budowlanego Prace ziemne Projektuje się wykonanie i zabezpieczenie wykopu na głębokość posadowienia ścian oporowych. Wykop wykonać o spadku naturalnym lub obudować konstrukcją systemową Izolacja ściany piwnicznej budynku nr 101 Odkrytą powierzchnię ściany piwnicznej budynku nr 101 należy oczyścić z luźnych elementów, zmyć wodą pod ciśnieniem i wyrównać tynkiem cementowym gr. 15mm. Na tak przygotowanej powierzchni wykonać izolację pionową w postaci masy bitumicznej bezszwowej gr. 4mm. Jako zabezpieczenie mechaniczne wykonanej izolacji projektuje się przyklejenie płyt styropianowych EPS 100 gr. 5cm na kleju bitumicznym Konstrukcja ścian oporowych Odtworzenie schodów rozpocząć od wykonania ław fundamentowych na warstwie chudego betonu gr. 10cm. Projektuje się wykonanie ław: - ława Ł-1: przekrój 75x40cm, zbrojenie podłużne 4#12mm, strzemiona fi8mm co 30cm, beton C20/25, stal RB500W, wyprowadzić 50cm startery dla ściany oporowej (4#12mm w każdym pustaku szalunkowym ściany), otulina 5cm, - ława Ł-2: przekrój 65x40cm, zbrojenie podłużne 4#12mm, strzemiona fi8mm co 30cm, beton C20/25, stal RB500W, wyprowadzić 50cm startery dla ściany oporowej (4#12mm w każdym pustaku szalunkowym ściany), otulina 5cm. Na górnych powierzchniach ław wykonać przekładkę izolacyjną bitumiczną bezszwową gr. 4mm, na której wymurować ściany oporowe. Konstrukcja ścian oporowych w postaci bloczków szalunkowych szer. 25cm i 35cm, zazbrojonych pionowo 2#12mm w każdym kanale pustaka i wypełnionych betonem C20/25. Wysokość ścian oporowych odtworzeniowo. Na szczycie ścian wykonać wieńce usztywniające: - wieniec W-1: przekrój 35x20cm, zbrojenie podłużne 4#12mm, strzemiona fi8mm co 30cm, beton C20/25, stal RB500W, otulina 2cm, 11

11 - wieniec W-2: przekrój 25x20cm, zbrojenie podłużne 4#12mm, strzemiona fi8mm co 30cm, beton C20/25, stal RB500W, otulina 2cm, - wieniec W-3 wykonać razem z konstrukcją schodów i płyty stropowej przedsionka. Powierzchnię ścian oporowych do projektowanego poziomu gruntu zaizolować bezszwowo masą bitumiczną w warstwie grubości 4mm. Wykonaną izolację zabezpieczyć płytami styropianowymi EPS 100 gr. 5cm, przyklejonymi klejem bitumicznym. Ścianę obsypać wybranym uprzednio gruntem, zagęszczając warstwami gr. 15cm Konstrukcja schodów Pod konstrukcje schodów (schody z poziomu terenu do wejścia w poziomie parteru, schody z poziomu terenu do przedsionka w poziomie piwnicy) projektuje się podbudowę z wybranego uprzednio gruntu. Podbudowę należy zagęścić warstwami gr. 15cm do stopnia zagęszczenia Id min. 0,67. Ostatnią warstwę wykonać jako chudy beton gr. 15cm. Na wykonanej podbudowie oraz nad pomieszczeniem przedsionka wykonać płytę gr. 15cm, z betonu C20/25, zbrojoną siatką prętów #8mm o oczku 15x15cm oraz prętami #10mm co 28cm, stal RB500W, otulina 5cm. Dodatkowo w miejscu oparcia konstrukcji na ścianach poprzecznych przedsionka wykonać wieniec W-3: przekrój 25x25cm, zbrojenie podłużne 4#12mm, strzemiona fi8mm co 30cm, beton C20/25, stal RB500W, otulina 2cm Posadzki i nawierzchnie Jako nawierzchnię schodów projektuje się wykonanie płyt granitowych. Stopnice i spoczniki wykonać z płyt gr. 5cm, w kolorze szarym, o fakturze promieniowanej. Podstopnice z płyt gr. 2cm, w kolorze szarym, o fakturze polerowanej. Pod nawierzchnią granitową wykonać izolację szlamową gr. 3mm. Płyty granitowe kleić do podłoża klejem o klasie elastyczności S2. W pomieszczeniu przedsionka wykonać posadzkę na gruncie. Na zagęszczonej podsypce cementowo-piaskowej gr. 15cm wykonać chudy beton gr. 15cm. Powierzchnię zaizolować masą bitumiczną w warstwie grubości 4mm. Posadzka betonowa gr. 10cm, z betonu C20/25, zbrojona siatkami #6mm o oczku 15x15cm. Nawierzchnię chodników z kostki betonowej okalających schody odtworzyć przy wykorzystaniu materiału z demontażu. Pod chodnikami wykonać podsypkę cementowo-piaskową gr. 20cm. 12

12 4.7. Wykończenie powierzchni Ścianę oporową otynkować tynkiem cementowo-wapiennych na siatce tynkarskiej. Tynk grubości 20mm. Powierzchnię ściany zagruntować i pomalować farbą silikonową, o przeznaczeniu zewnętrznym, w kolorze szarym. Na ścianie oporowej zamontować czapy z płyt granitowych gr. 6cm na kleju o stopniu elastyczności S2. Płyty w kolorze szarym, o fakturze polerowanej. W pomieszczeniu przedsionka wykonać tynk cementowo-wapienny gr. 15mm na siatce tynkarskiej. Wykończyć powierzchnię przez zagruntowanie i malowanie farbą akrylową w kolorze białym Balustrada stalowa Projektuje się montaż balustrady stalowej. Zastosować elementy ze stali S235JR, malowane proszkowo w kolorze RAL 7024: - pochwyt i słupki rura okrągła 30x2mm, - poprzeczki rura okrągła 25x2mm. Balustrady mocować do ścian oporowych przy pomocy blachy czołowej oraz 2 prętów M12 wklejanych na żywicy. Na kotwy zamontować rozety maskujące w kolorze balustrady. 5. Zasilenie platformy dla osób niepełnosprawnych Zasilanie platformy wykonać z tablicy elektrycznej Top-1, zlokalizowanej w korytarzu na parterze przewodem YDY3x2,5mm² układanym pod tynkiem i w istniejącej listwie PCV. Należy pozostawić zapas kabla ok. 2m do podłączenia urządzenia. Zasilanie platformy pokazano na rys.nr 11 oraz schemacie rys. nr Wymagania BHP Zespoły robocze powinny być przeszkolone w zakresie eksploatacji urządzeń transportu i pracy. Z uwagi na wymaganą dokładność robót zaleca się aby zespoły robocze były przeszkolone zarówno teoretycznie jak i praktycznie w zakresie robót przewidzianych projektem. Teren w rejonie robót budowlanych powinien być zabezpieczony przed dostępem osób postronnych. Pracownicy powinni posiadać stosowne dokumenty uprawniające ich do pracy na wysokości. Roboty budowlane prowadzić przestrzegając przepisy zawarte w: Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401). 7. Nadzór techniczny nad robotami Ze względu na szczególny charakter robót powinny być one wykonywane przez wykwalifikowanych pracowników i pod fachowym nadzorem technicznym. Warunki te mogą być spełnione w przypadku prowadzenia robót przez wykonawcę posiadającego doświadczenie w 13

13 zakresie wykonywania przedmiotowych robót. Niezależnie od stałego nadzoru technicznego prowadzonego przez wykonawcę robót, wszystkie prace wykonywane powinny być pod nadzorem osób posiadających odpowiednie uprawnienia budowlane. 8. Odbiór robót Odbiorem technicznym częściowym należy objąć następujące etapy robót: wykonanie wykopów, wykonanie izolacji pionowej ścian, wykonanie opasek ochronnych i chodników, wykonanie zagęszczonej podbudowy pod schody, wykonanie konstrukcji żelbetowych, wykonanie izolacji poziomych, wykonanie posadzek, wykonanie nawierzchni, wykonanie czap, wykonanie balustrad. Odbiór techniczny częściowy polega na sprawdzeniu czy poszczególne etapy zostały wykonane zgodnie z technologią wykonywania robót oraz weryfikację zgodności stanu faktycznego z projektowanym (zgodnie z dokumentacją projektową oraz instrukcjami technicznymi zastosowanych materiałów). Odbioru powinien dokonywać inspektor nadzoru inwestorskiego przy udziale przedstawiciela wykonawcy robót. 9. Zalecenia końcowe Ostateczne wymiary zweryfikować na budowie. W wypadku zauważenia istotnych niezgodności między opisem a częścią rysunkową lub poszczególnymi częściami opisu oraz w przypadku spostrzeżenia błędów projektowych należy niezwłocznie skontaktować się z projektantem. Wszystkie materiały muszą spełniać obowiązujące wymogi techniczne i posiadać właściwe atesty i certyfikaty dopuszczające do stosowania w budownictwie. Dokumentacja stanowi prawo autorskie jego twórcy. Wszystkie zmiany materiałowe wymagają zgody autora projektu oraz Inspektora Nadzoru. 14

14 NAZWA OPRACOWANIA: INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NAZWA OBIEKTU: Budynek nr 101 Akademii Obrony Narodowej w Warszawie ADRES: al. Gen. Chruściela 103 w Warszawie INWESTOR: AKADEMIA OBRONY NARODOWEJ al. Gen. Chruściela 103 w Warszawie Projektant: mgr inż. Leszek TISCHNER Oś. Słoneczne 4/7, Stary Sącz WARSZAWA, grudzień 2014r. 15

15 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zakres robót: remont schodów zewnętrznych. Kolejność realizacji obiektów: - zadanie obejmuje tylko jeden obiekt. 2. Wykaz istniejących obiektów budowlanych Na terenie planowanej inwestycji znajduje się tylko przedmiotowy obiekt. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Na przyległym terenie nie występują elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Rodzaj zagrożenia Miejsce Czas wystąpienia Skala zagrożenia Upadek z wysokości - drabiny - schody - w czasie robót naprawczych i demontażowych - w czasie pracy przy renowacji balustrad Zagrożenie obejmuje pojedynczych robotników wykonujących roboty budowlane. Uderzenie spadającym odłamkiem - bezpośrednie otoczenie tarasu - roboty rozbiórkowe - roboty remontowe płyt tarasu i balkonu - czyszczenie hydrotechniczne Zagrożenie dla robotników budowlanych oraz dla pracowników i użytkowników bloku w poziomie wejść do części piwnicznej. Porażenie prądem - drabiny - schody, kładki - w czasie używania elektronarzędzi Zagrożenie dla robotników budowlanych Zasypanie - wykop - roboty izolacyjne Zagrożenie dla robotników budowlanych 16

16 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Zespoły montażowe przed przystąpieniem do robót budowlanych powinny być przeszkolone w zakresie eksploatacji urządzeń transportu i pracy na rusztowaniach. Pracownicy powinni posiadać stosowne dokumenty uprawniające ich do pracy na wysokości. Z uwagi na wymaganą dokładność robót zaleca się aby zespoły robocze były przeszkolone zarówno teoretycznie jak i praktycznie w zakresie robót przewidzianych projektem. Roboty budowlane prowadzić przestrzegając przepisy zawarte w: Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401). 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Na czas prowadzenia robót należy zabezpieczyć przyległy teren przed dostępem osób postronnych trwałym ogrodzeniem. Nie magazynować materiałów budowlanych na rusztowaniach oraz drogach ewakuacyjnych. Materiały budowlane zmagazynować na ogrodzonym placu. Należy uniemożliwić wstęp osób osobom postronnym w czasie prowadzenia prac. Po zakończeniu prac należy wykonać pomosty zapewniające bezpieczną komunikację dla mieszkańców. Przyległe okna do remontowanej płyty winny być zabezpieczone folią. Transport materiałów wykonywać tylko po wyznaczonych przez kierownika budowy drogach oraz przy użyciu sprawnych środków technicznych. W czasie powstaniu pożaru lub awarii ewakuację prowadzić przez taras i kładki w wyznaczone przez kierownika budowy miejsce bezpieczne. 17
